Daten und Bilder der Röhre: REN1814

🔎 Beschreibung der Röhre: REN1814

Name	REN1814
Vergleichsname	B2099 W2418
Heizspannung (Volt)	20
Heizstrom (Ampère)	0,18
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 20:57:23

🔎 Beschreibung der Systeme für die Röhre: REN1814

	System 1
Kathode	5
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung	5
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

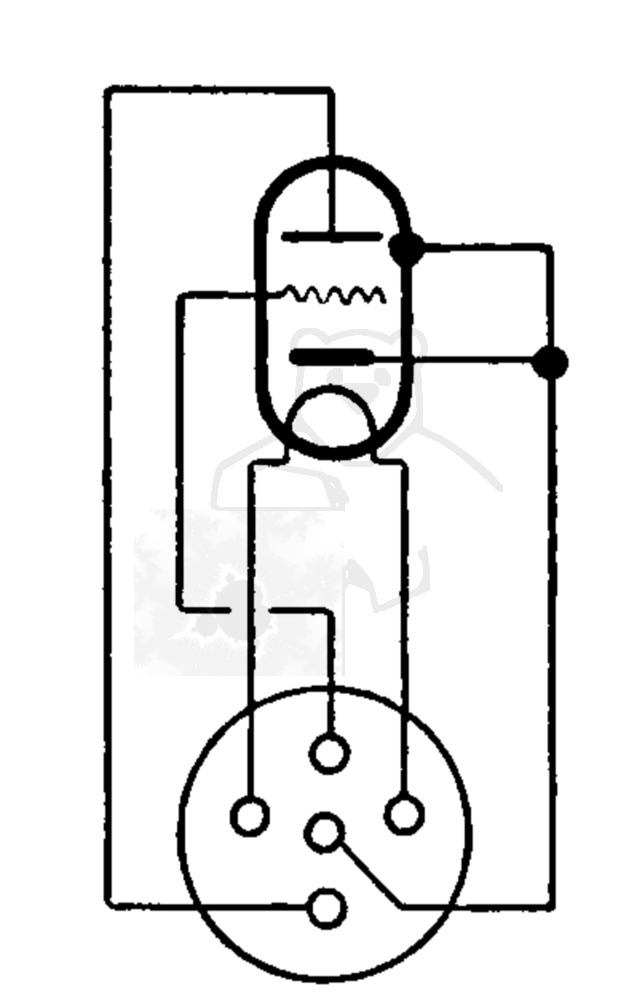

🔎 Sockelschaltung der REN1814

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: REN1814
Datenblatt REN1814 Telefunken Version 1.pdf (241 kB)
Datenblatt REN1814 Telefunken Version 2 [www.tubedata.info].pdf (155 kB)
Pruefkarte REN1814 - Neuberger RPM370 Roehrenmessgeraet.pdf (244 kB)
Pruefkarte REN1814 W2418 B2099 - Funke W19 Roehrenpruefer.pdf (151 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: REN1814

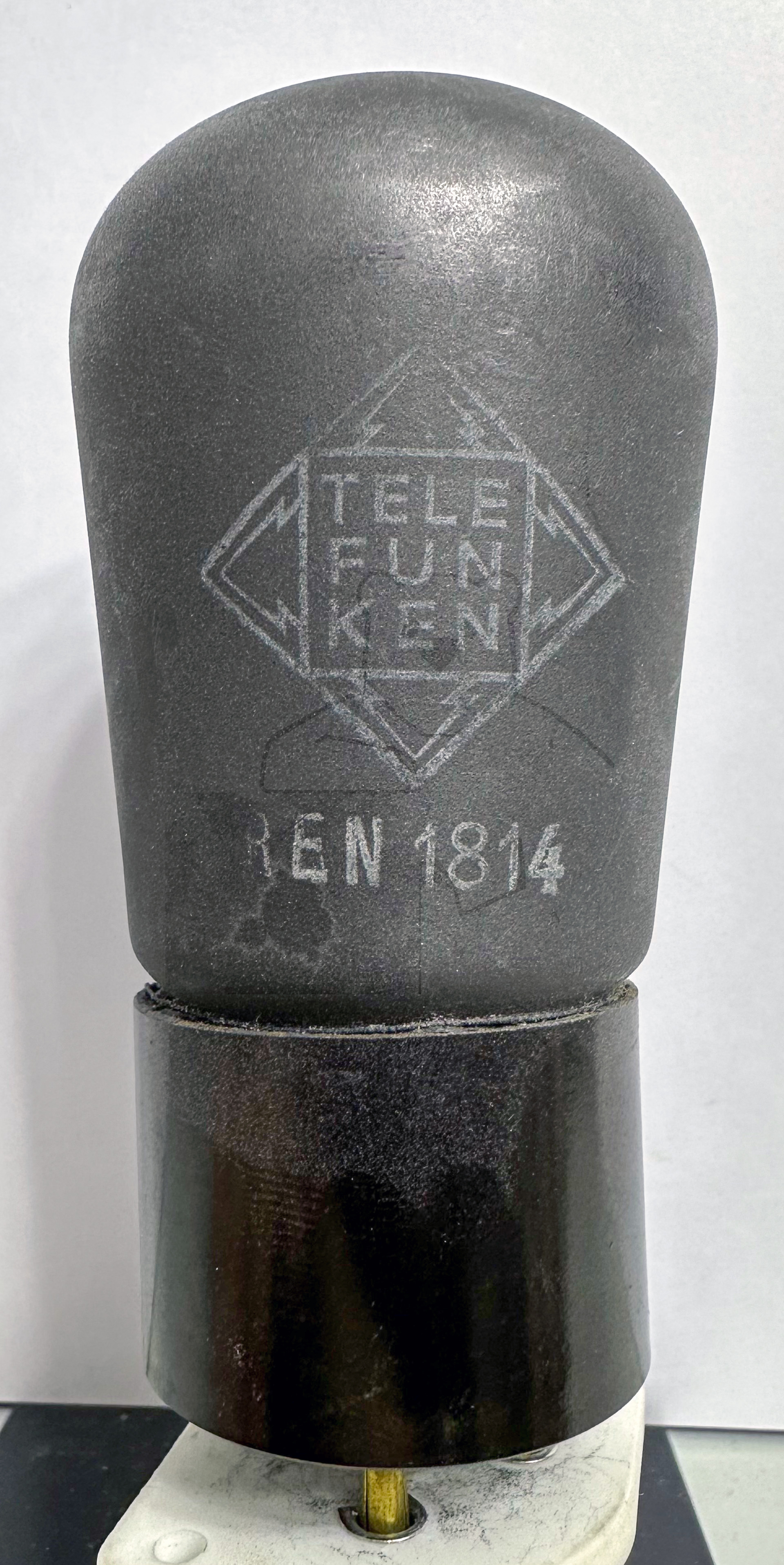

Röhre REN1814 #3498 Bild 1

🔎 Alle Röhren vom Typ REN1814 in der Sammlung

→ REN1814 Inventar: 03498 Hersteller: → Telefunken
