Daten und Bilder der Röhre: RE404

🔎 Beschreibung der Röhre: RE404

Name	RE404
Vergleichsname
Heizspannung (Volt)	3,5
Heizstrom (Ampère)	0,45
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen	Die RE404 wurde für die Firma 'Anschütz & Co G.B.H.H' in Kiel produziert und verfügt über einen speziellen Sockel.
Letzte Änderung	14.12.2020 12:29:36

🔎 Beschreibung der Systeme für die Röhre: RE404

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RE404

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RE404

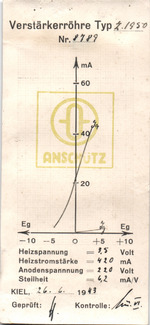

Pruefkarte RE404 der Firma Anschütz in Kiel.pdf (875 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: RE404

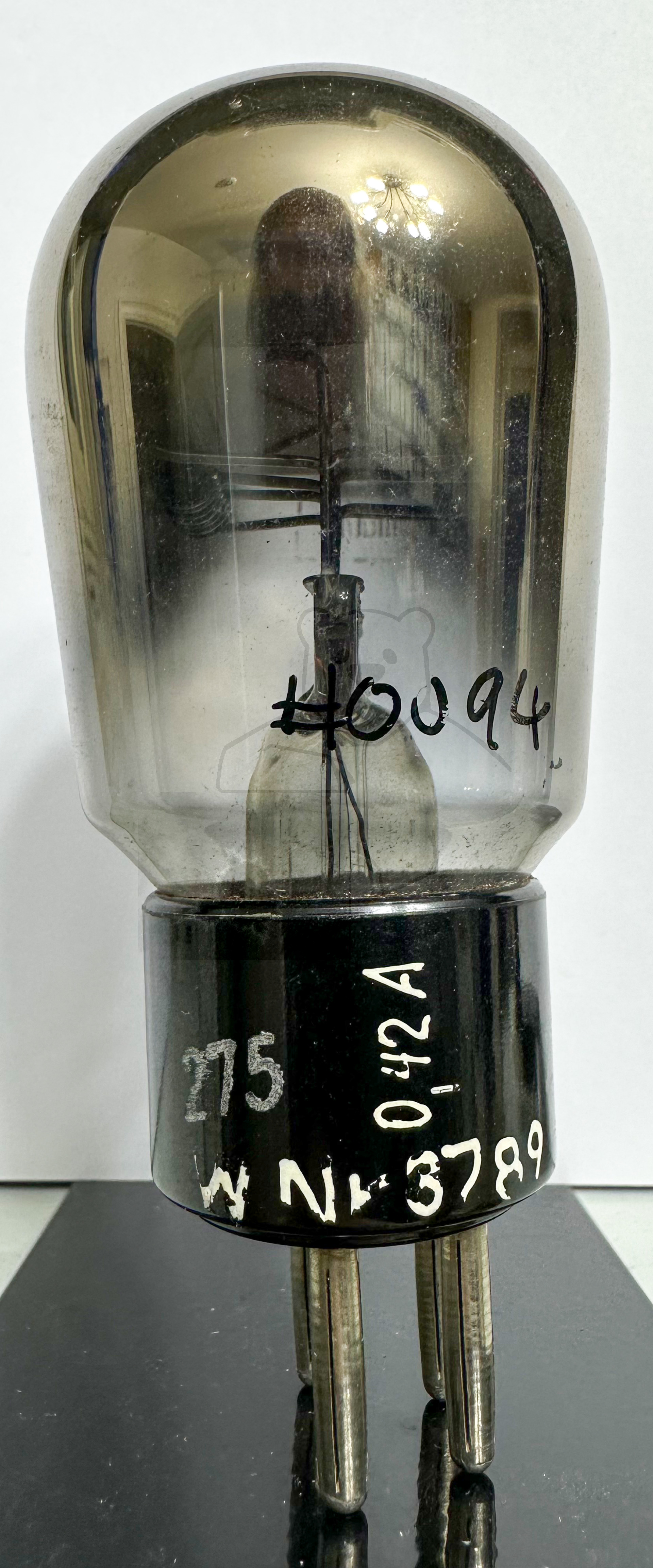

Röhre RE404 #0094 Bild 1

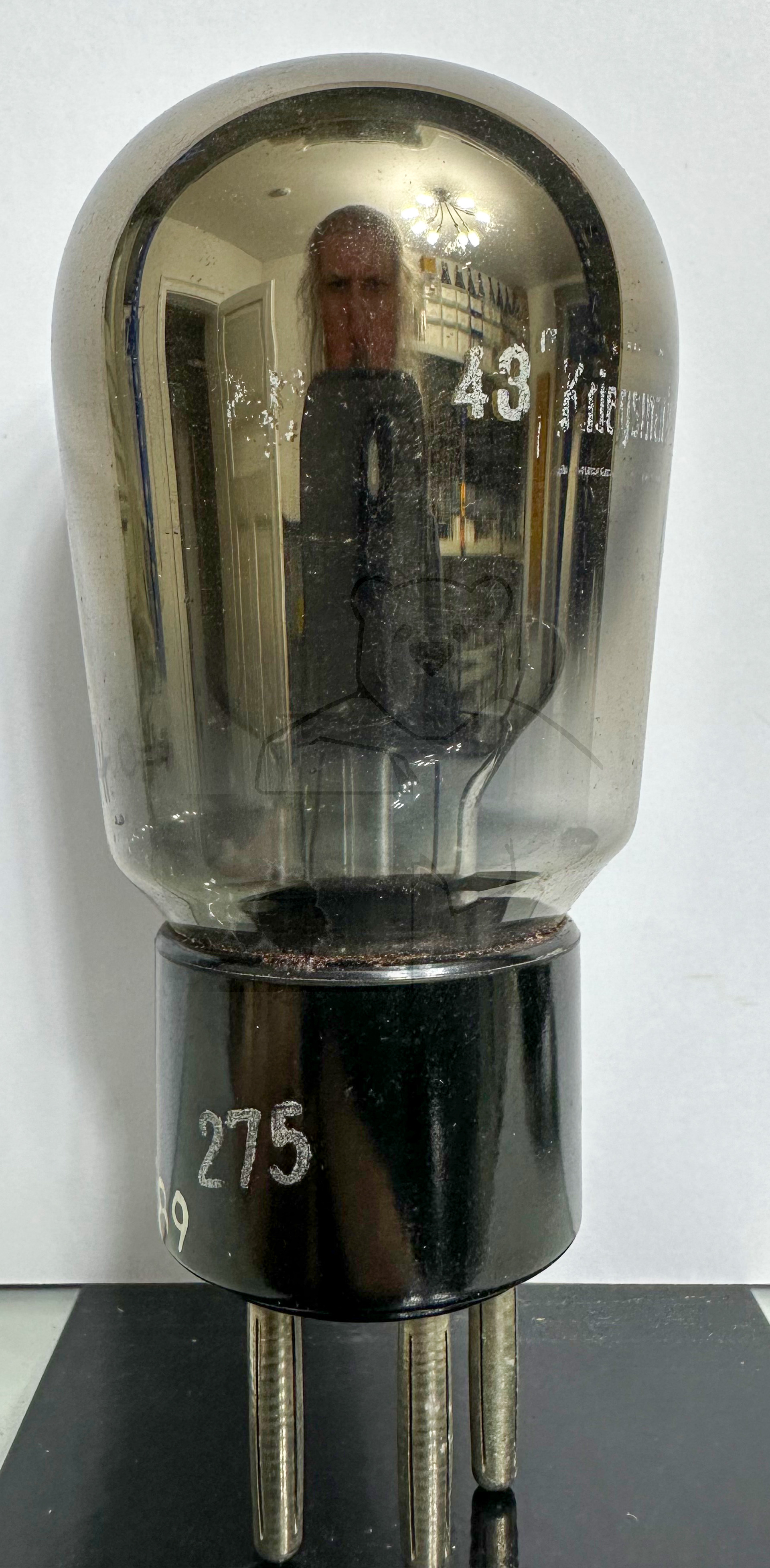

Röhre RE404 #0094 Bild 2

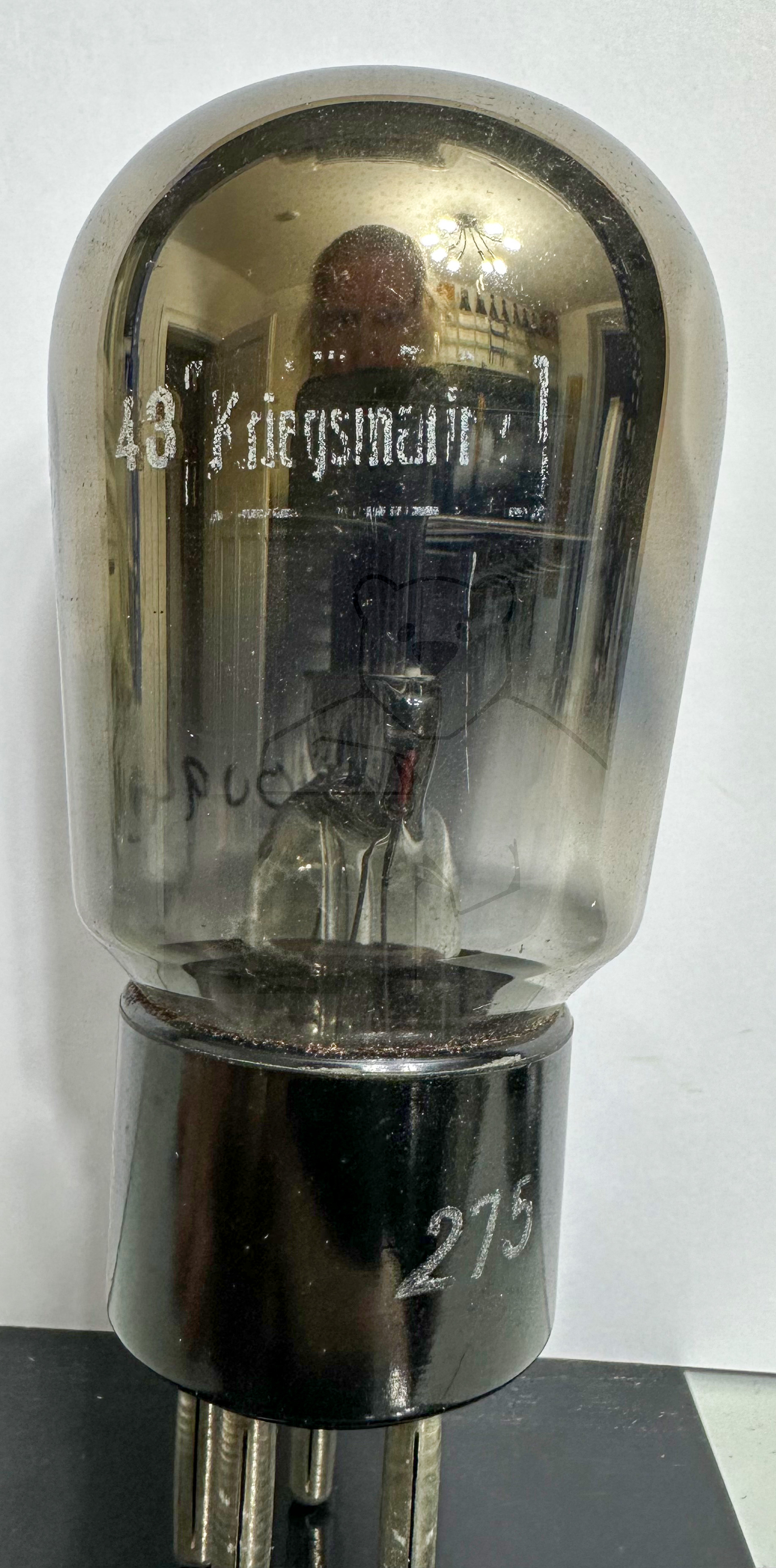

Röhre RE404 #0094 Bild 3

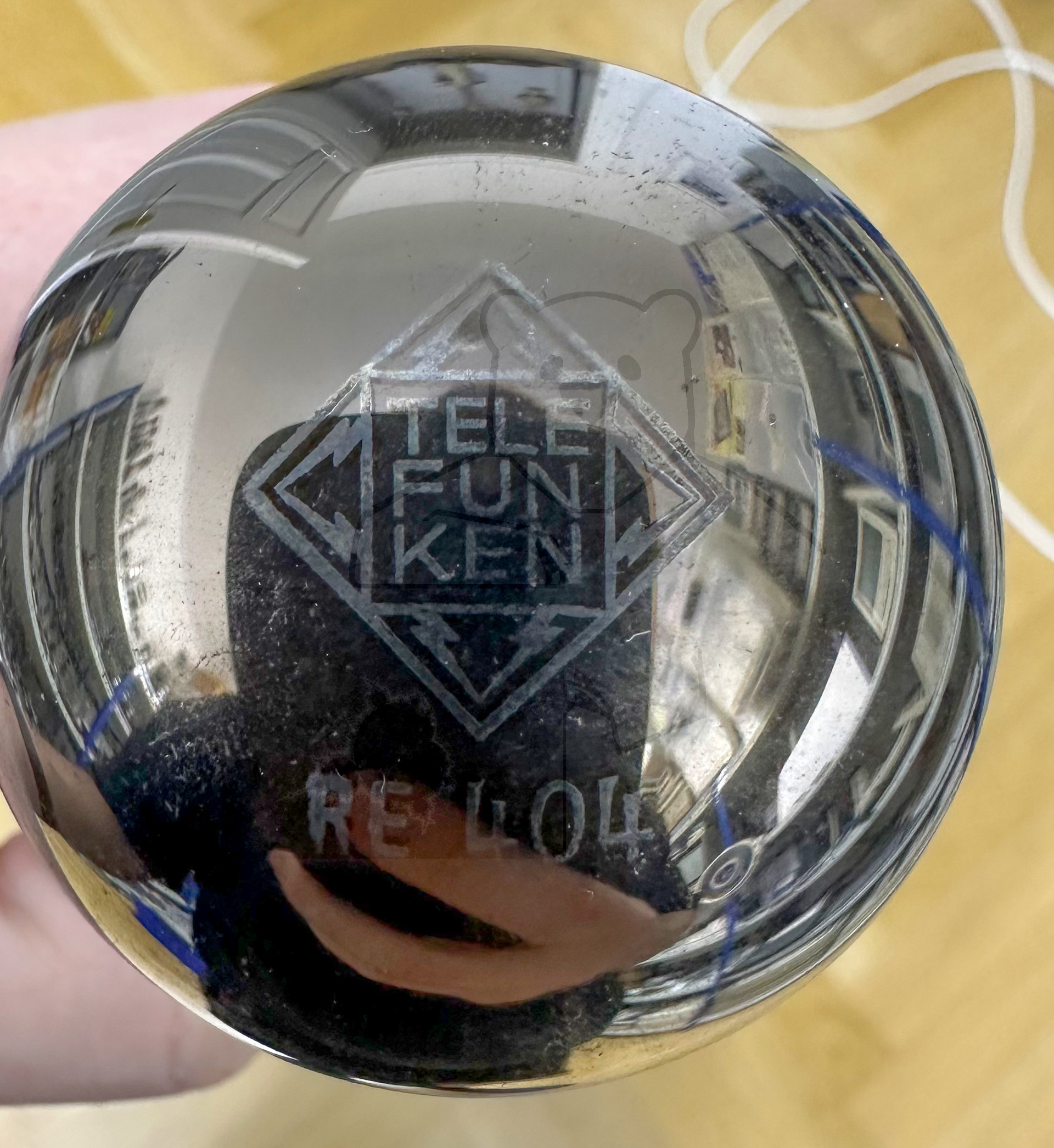

Röhre RE404 #0094 Bild 4

🔎 Alle Röhren vom Typ RE404 in der Sammlung

→ RE404 Inventar: 00094 Hersteller: → Telefunken
