đ Beschreibung der Röhre: RE16
| Name | RE16 |
| Vergleichsname | |
| Heizspannung (Volt) | 2,7 |
| Heizstrom (AmpĂšre) | 0,55 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Telefunkensockel, 4pol. (3 Stifte, 1 Buchse) â Liste aller Röhren mit: Telefunkensockel, 4pol. (3 Stifte, 1 Buchse) |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 06.06.2018 23:06:14 |
đ Beschreibung der Systeme fĂŒr die Röhre: RE16
| System 1 | |
| Kathode | d |
| Gitter 1 | C1 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | C (Buchse) |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | d, d1 |
| Abschirmung | |
| Funktion | â Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

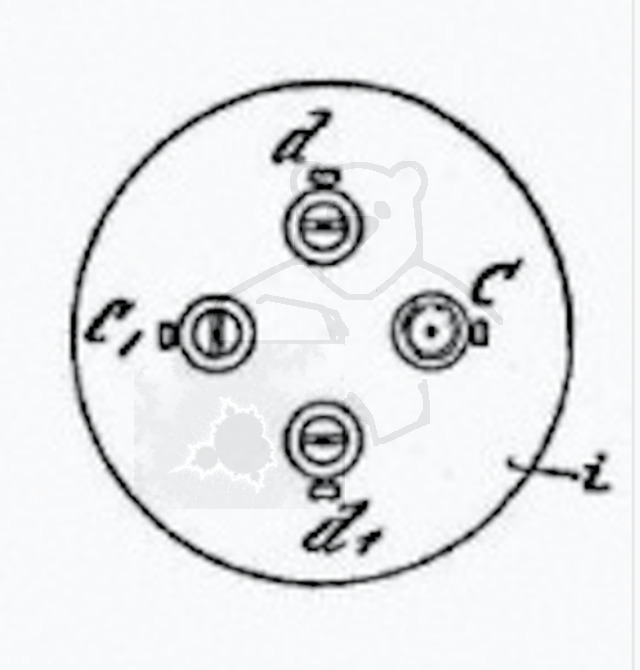

đ Sockelschaltung der RE16
Bildquelle: AEG Datenblatt
đ Bilder der Röhre: RE16

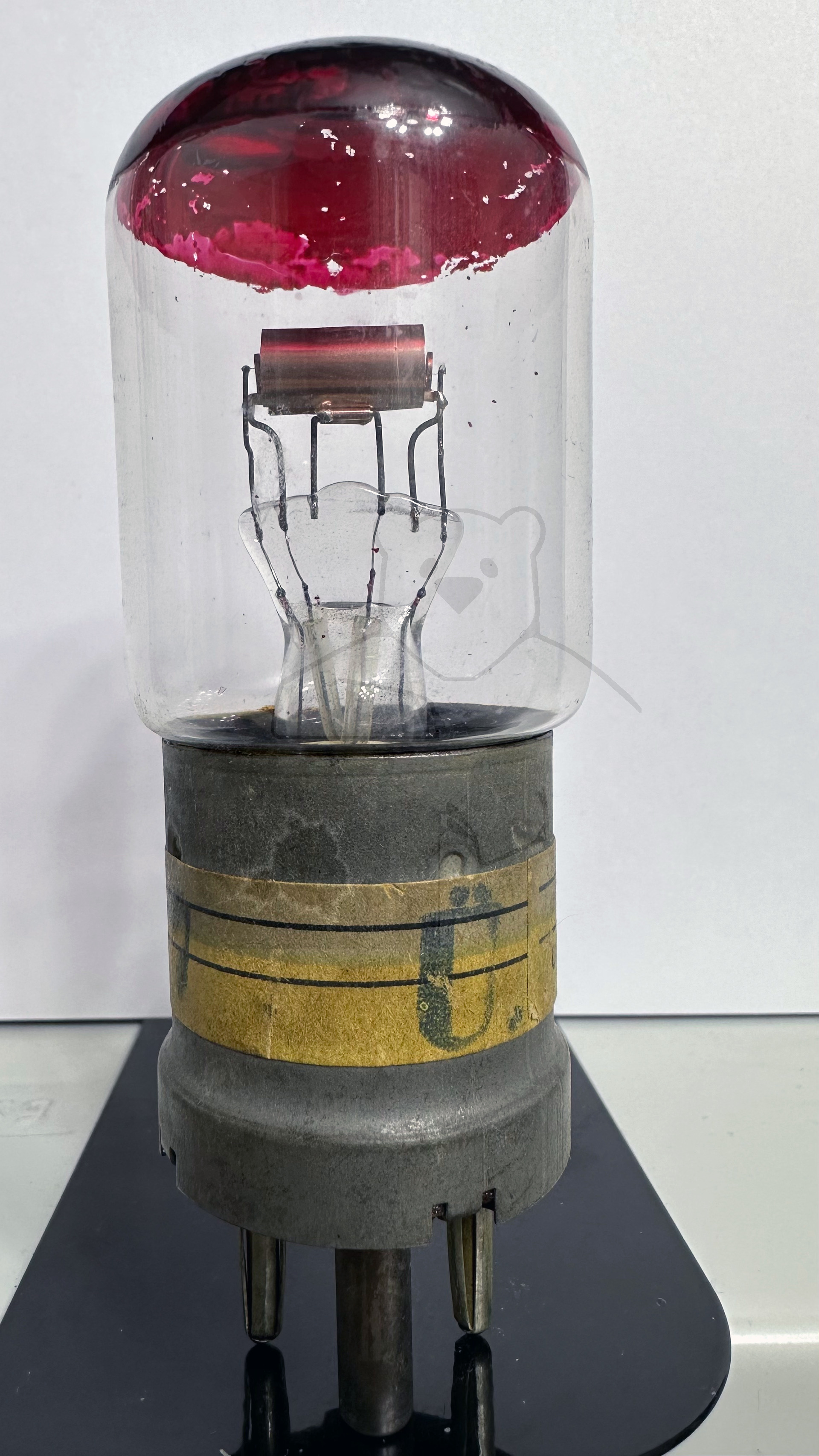

Röhre RE16 #6888 Bild 1

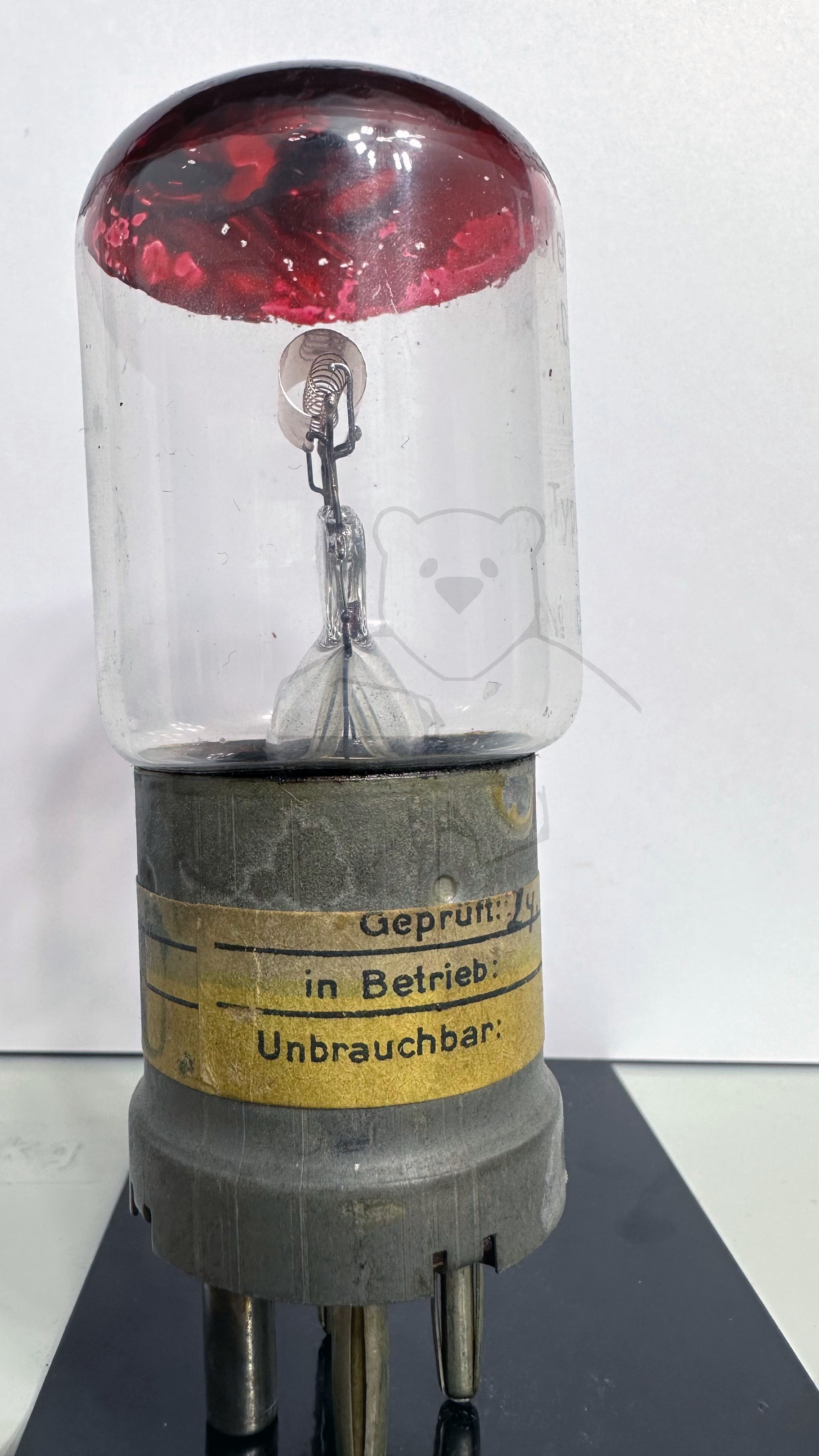

Röhre RE16 #6888 Bild 2

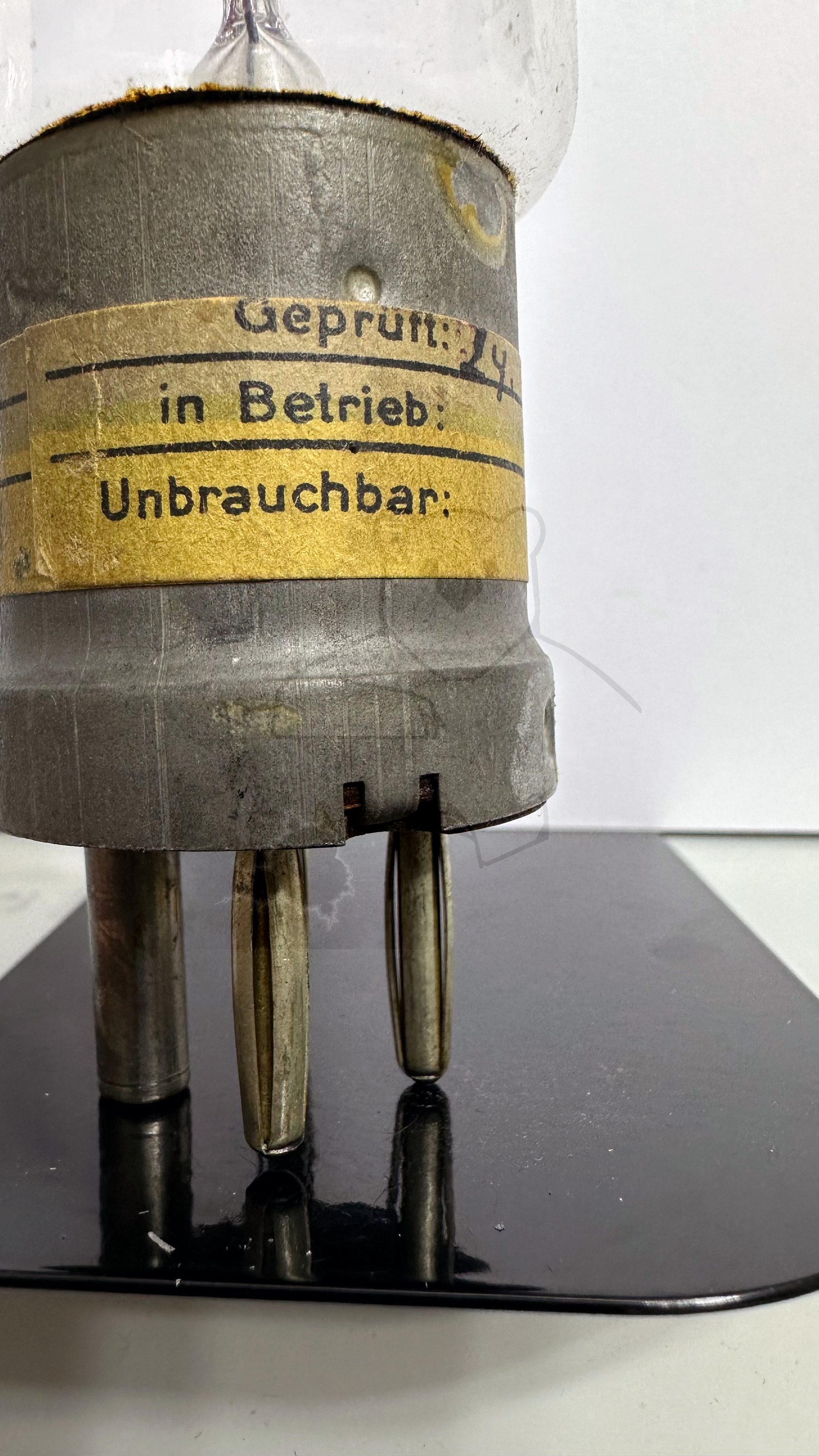

Röhre RE16 #6888 Bild 3

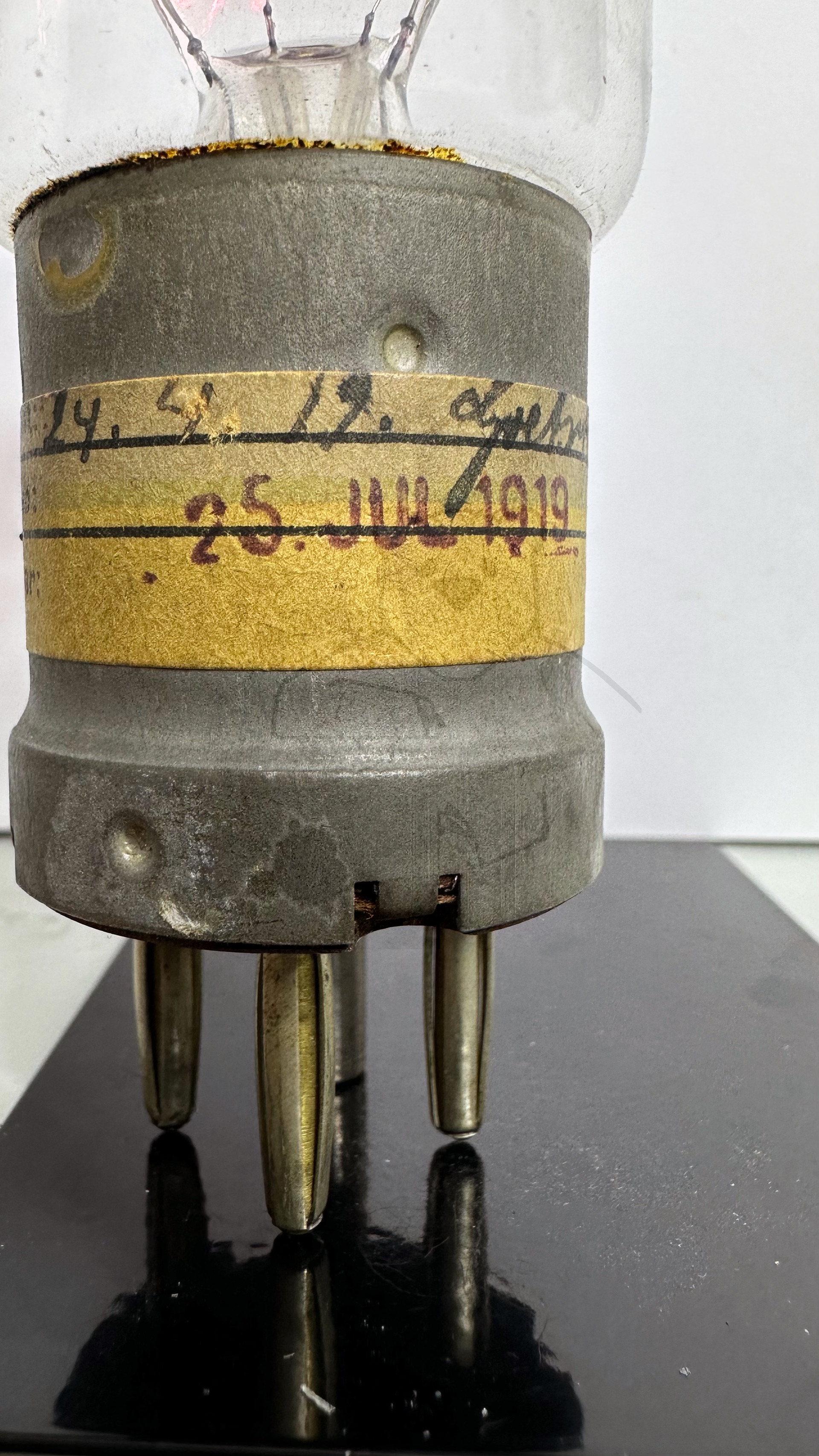

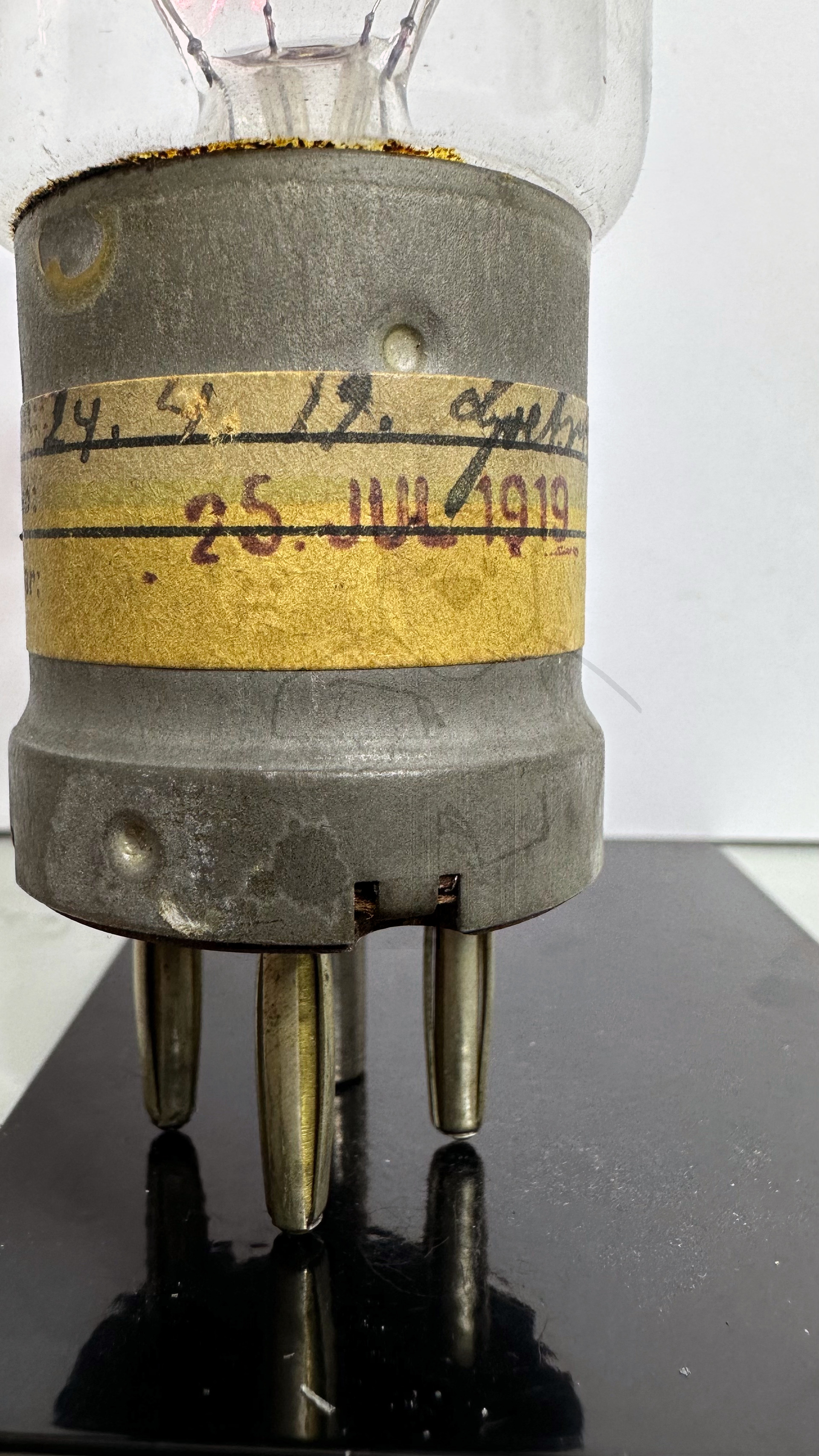

Röhre RE16 #6888 Bild 4

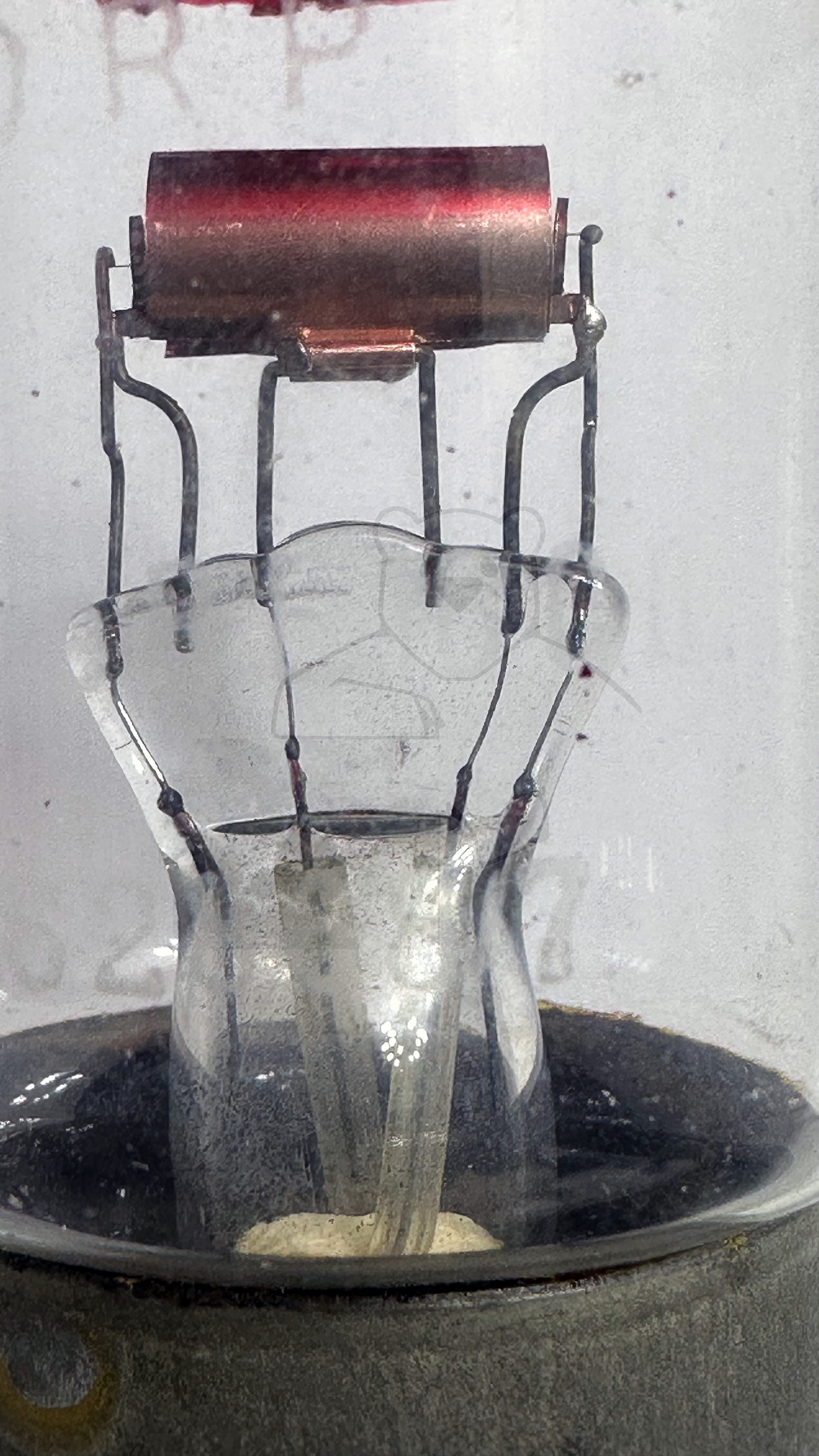

Röhre RE16 #6888 Bild 5

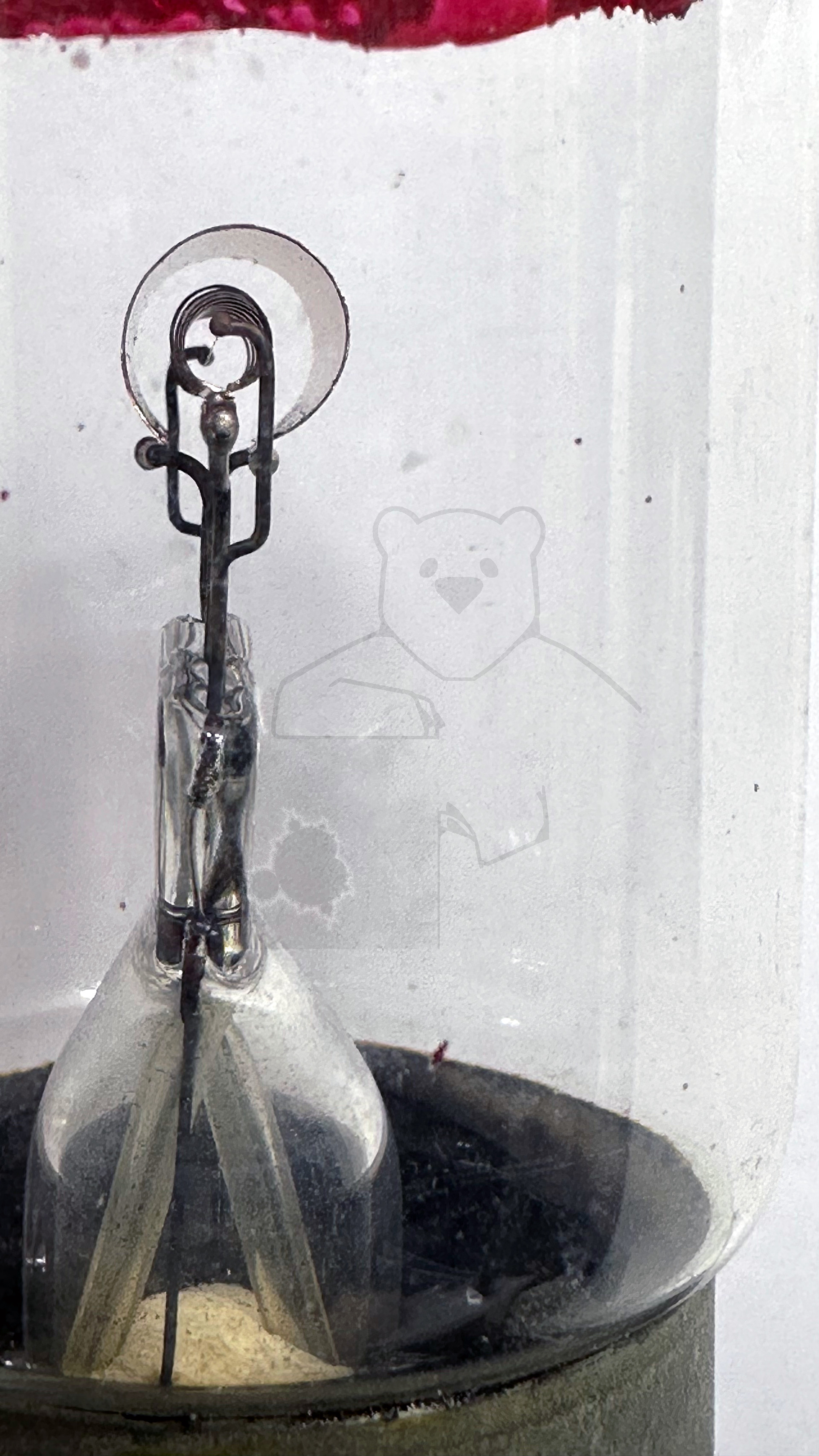

Röhre RE16 #6888 Bild 6

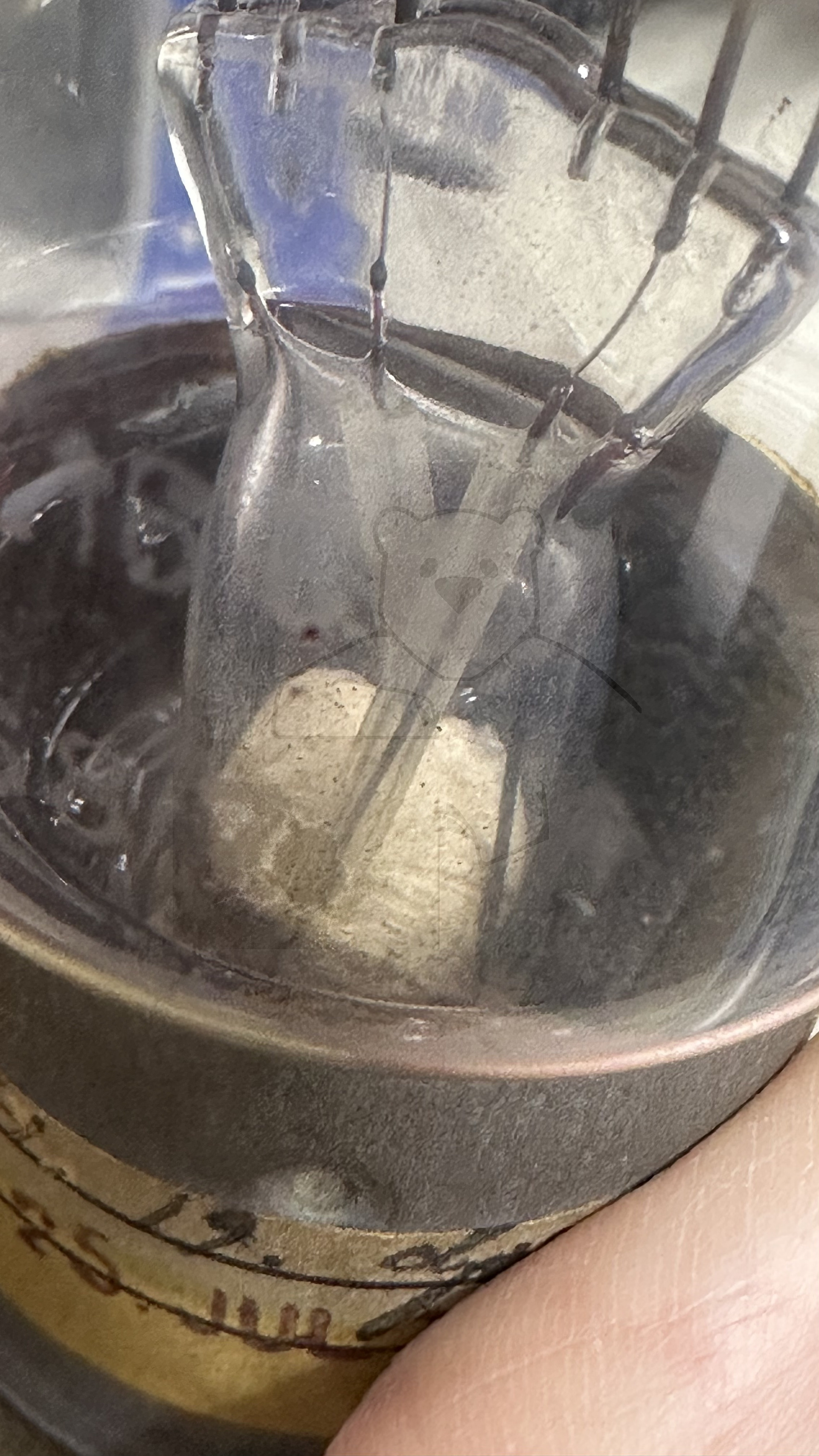

Röhre RE16 #6888 Bild 7

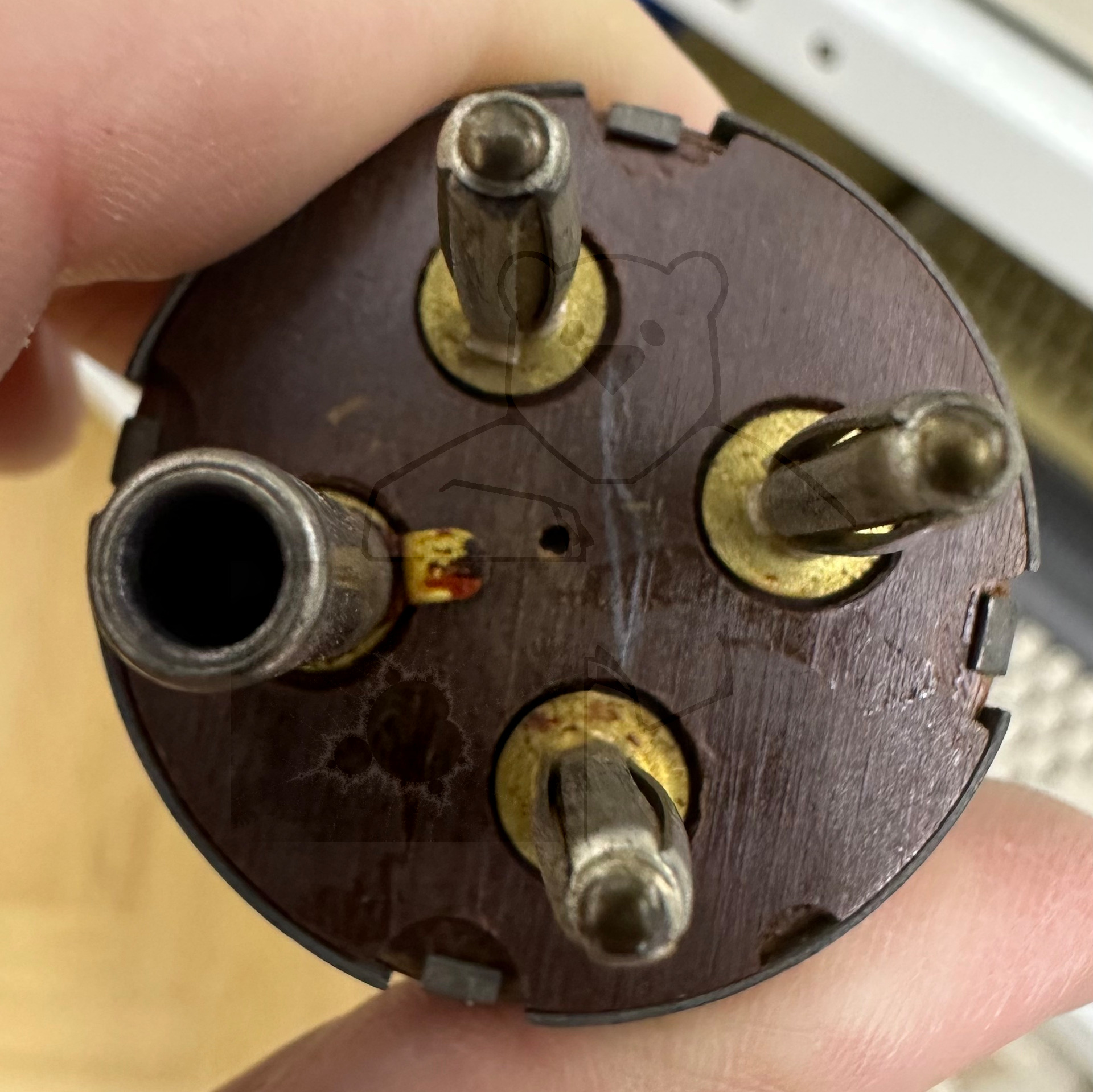

Röhre RE16 #6888 Bild 8
đ Alle Röhren vom Typ RE16 in der Sammlung
- â RE16 Inventar: 06888 Hersteller: â Telefunken
