đ Beschreibung der Röhre: RE11
| Name | RE11 |
| Vergleichsname | |
| Heizspannung (Volt) | 2,8 |
| Heizstrom (AmpĂšre) | 0,55 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Telefunkensockel, 4pol. (4 Stifte) â Liste aller Röhren mit: Telefunkensockel, 4pol. (4 Stifte) |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 11.06.2018 15:31:18 |
đ Beschreibung der Systeme fĂŒr die Röhre: RE11
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Triode, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

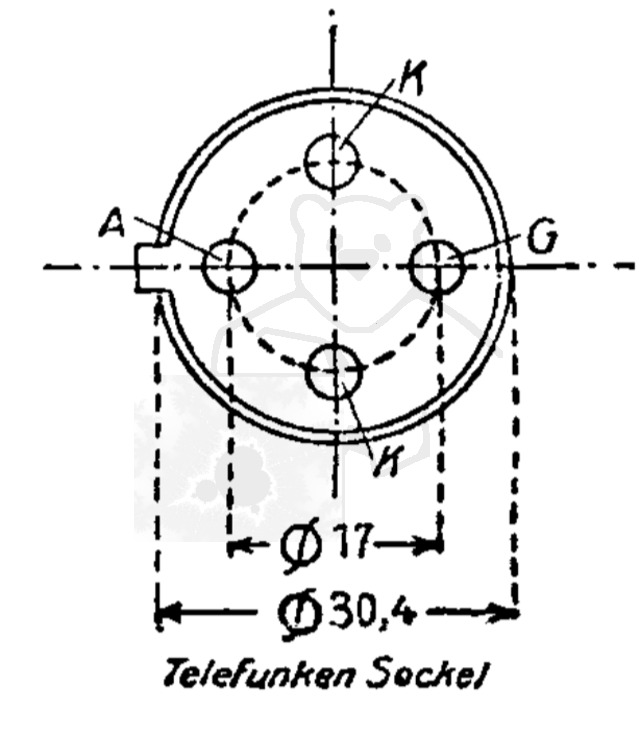

đ Sockelschaltung der RE11
Bildquelle: Telefunken Datenblatt
đ Bilder der Röhre: RE11

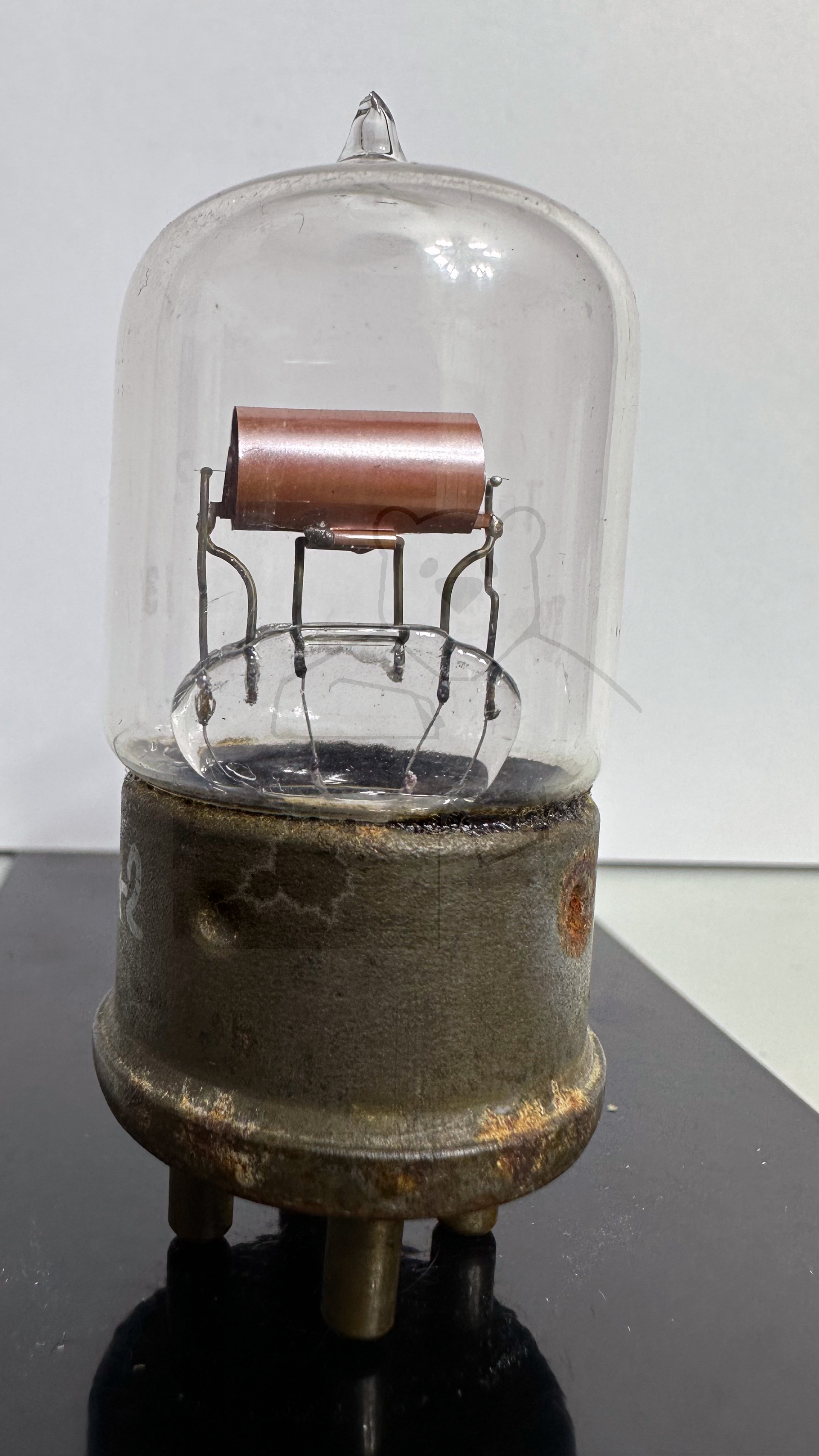

Röhre RE11 #3642 Bild 1

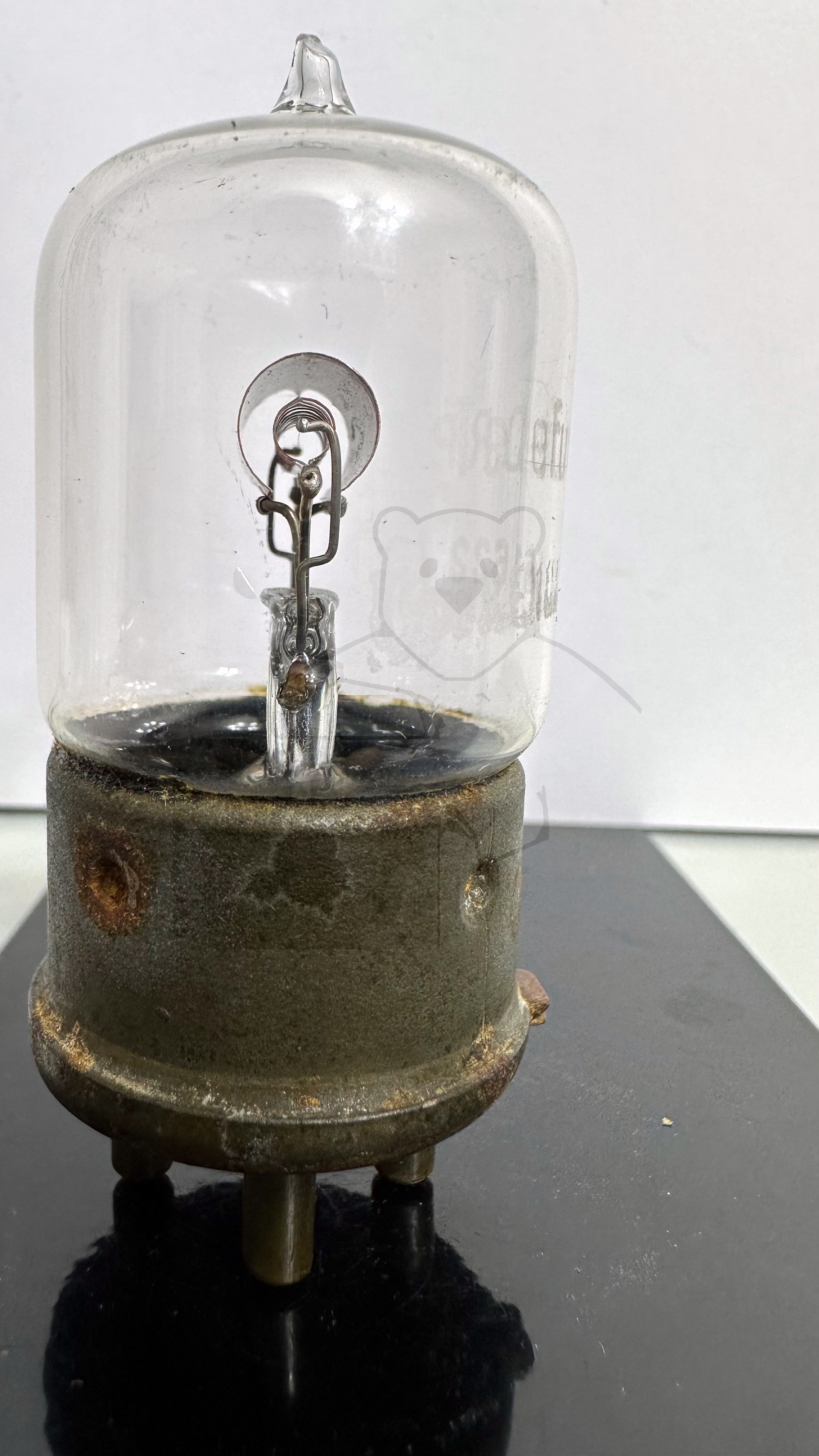

Röhre RE11 #3642 Bild 2

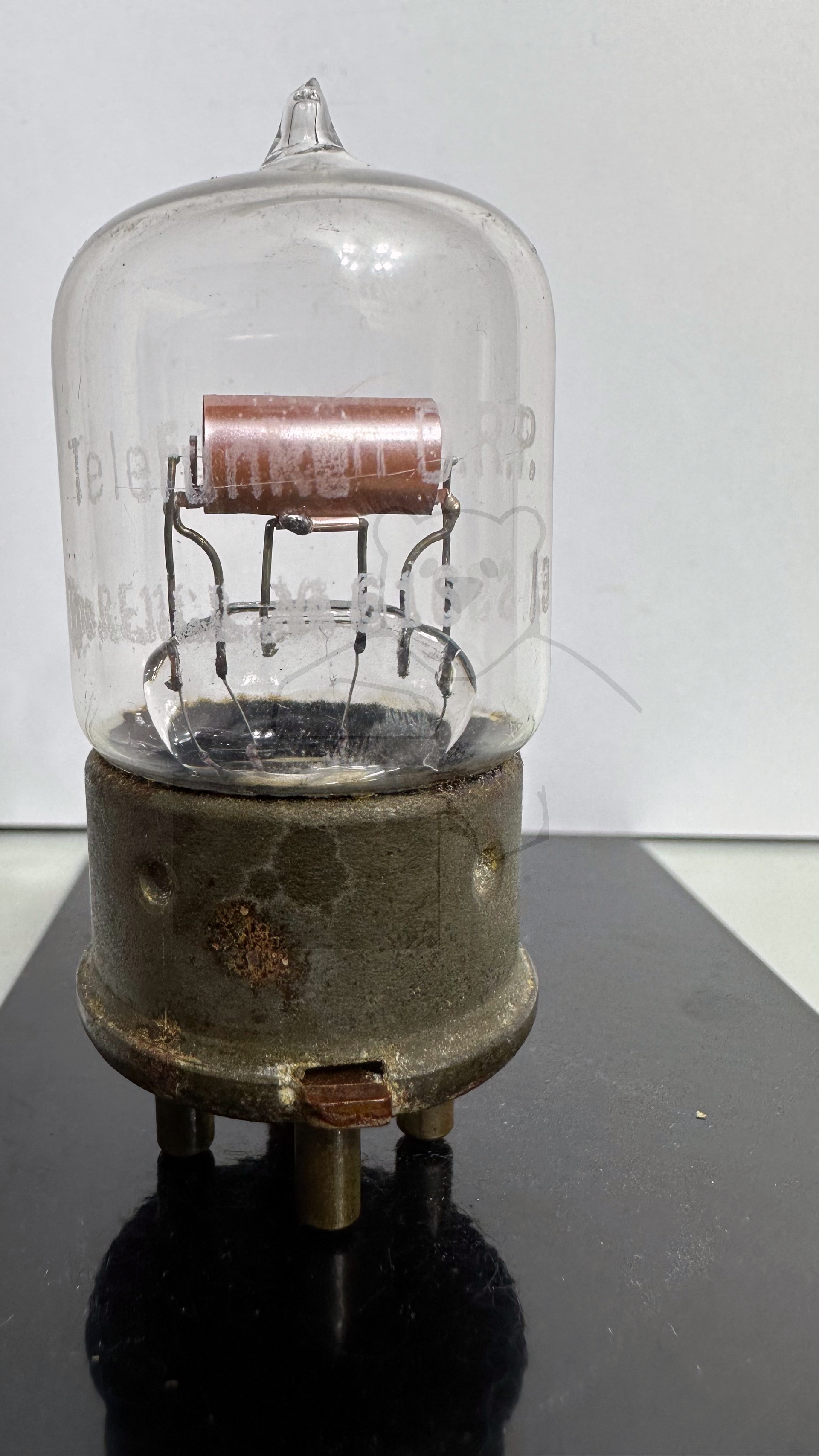

Röhre RE11 #3642 Bild 3

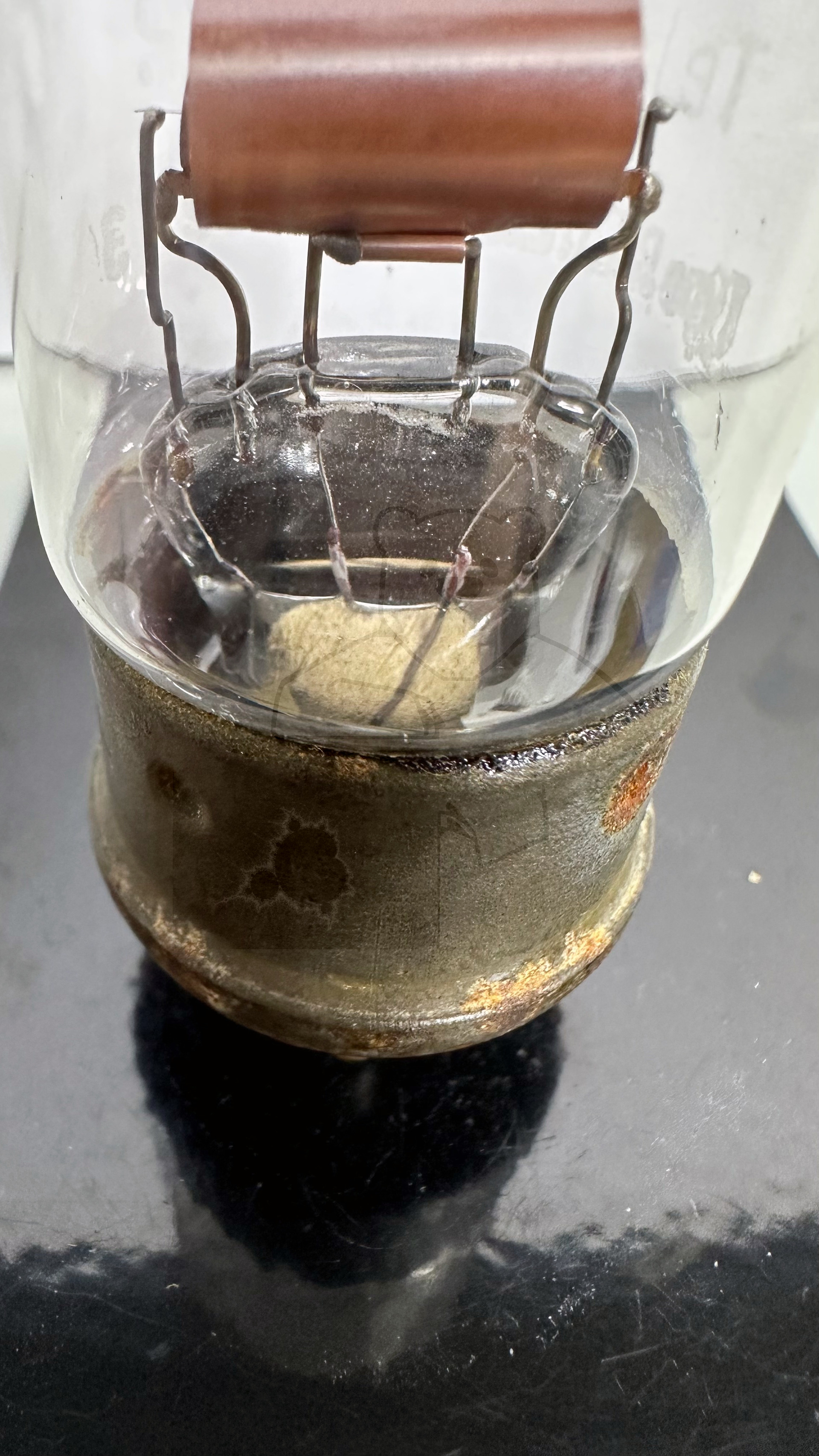

Röhre RE11 #3642 Bild 4

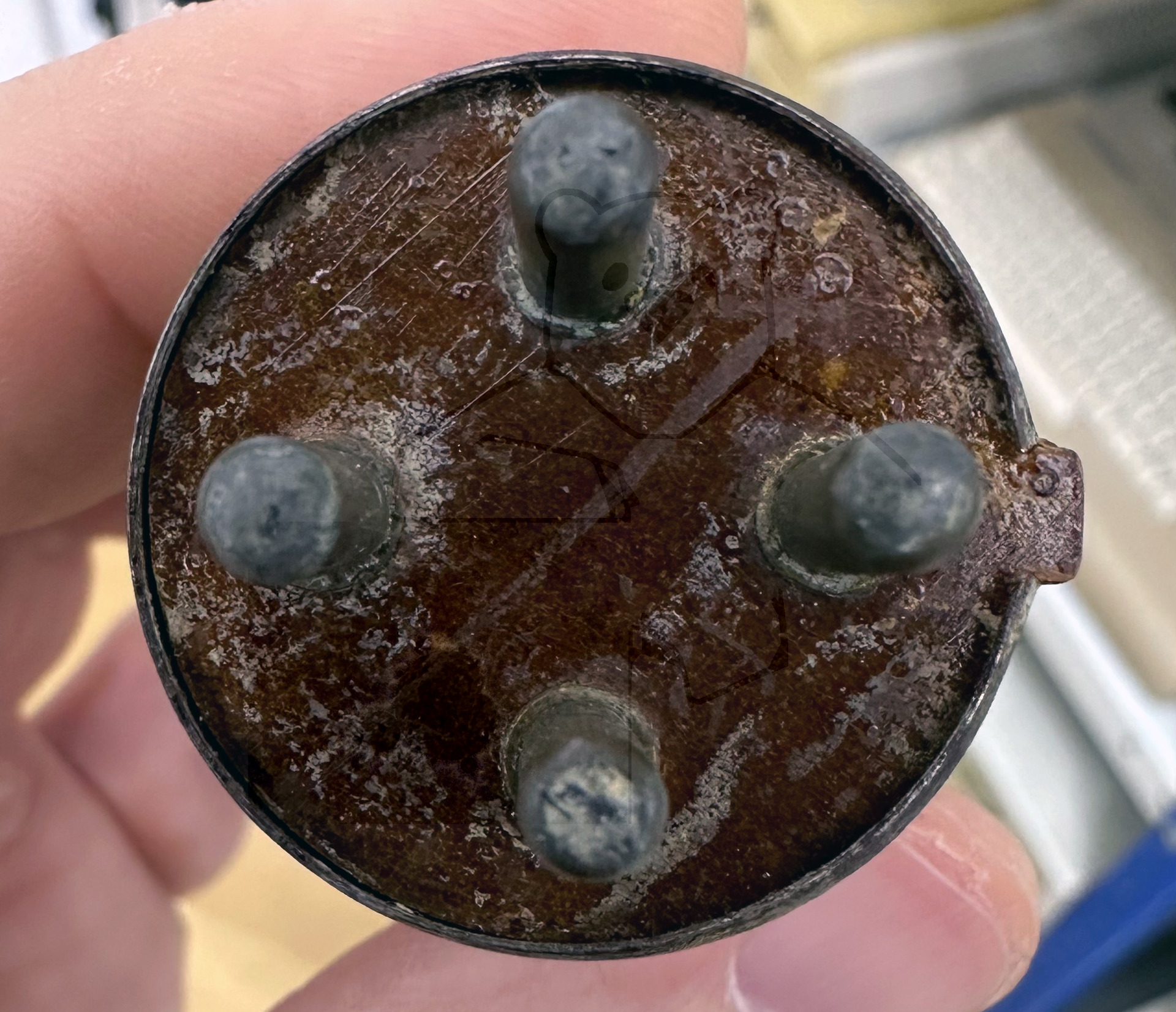

Röhre RE11 #3642 Bild 5

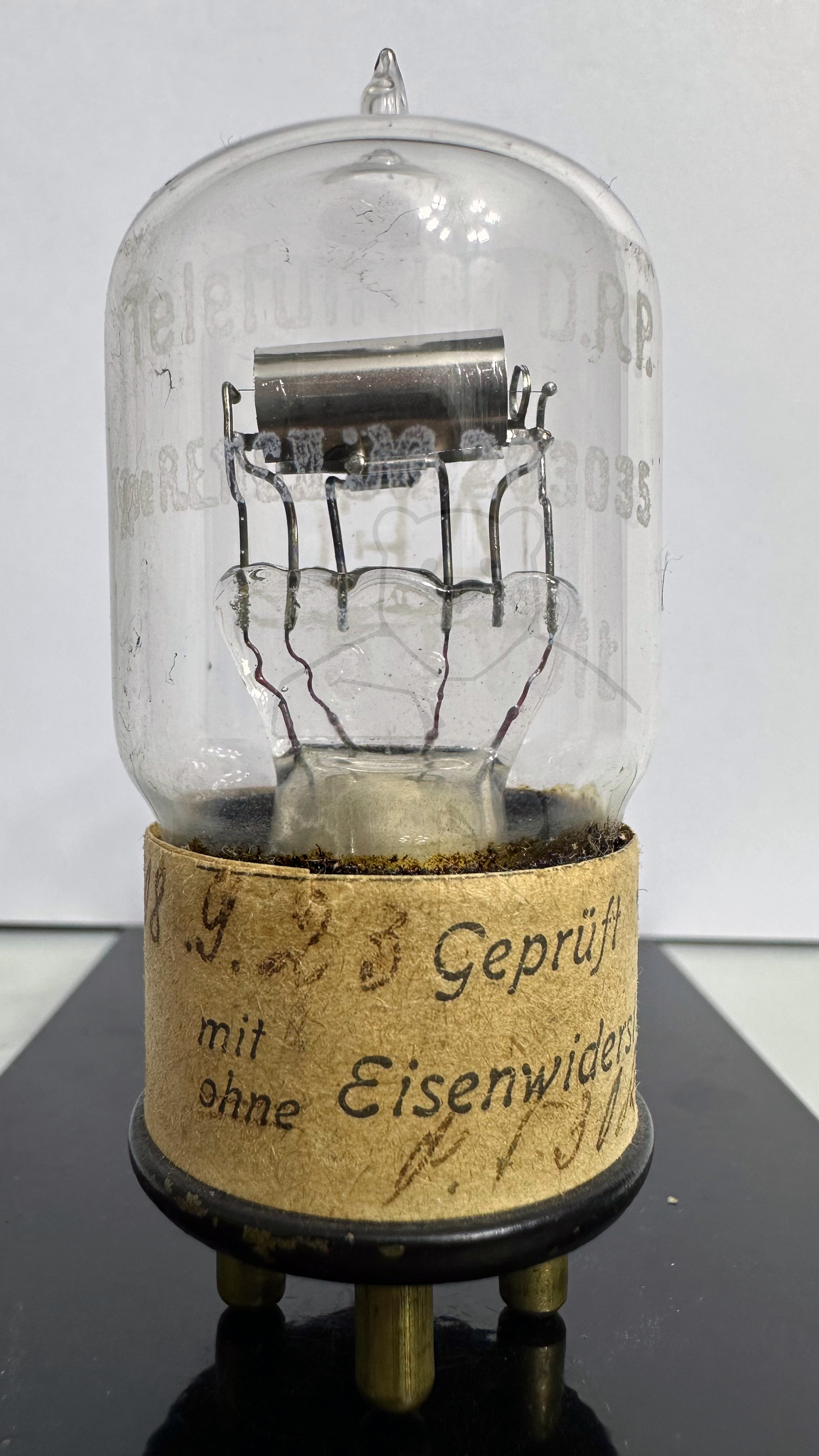

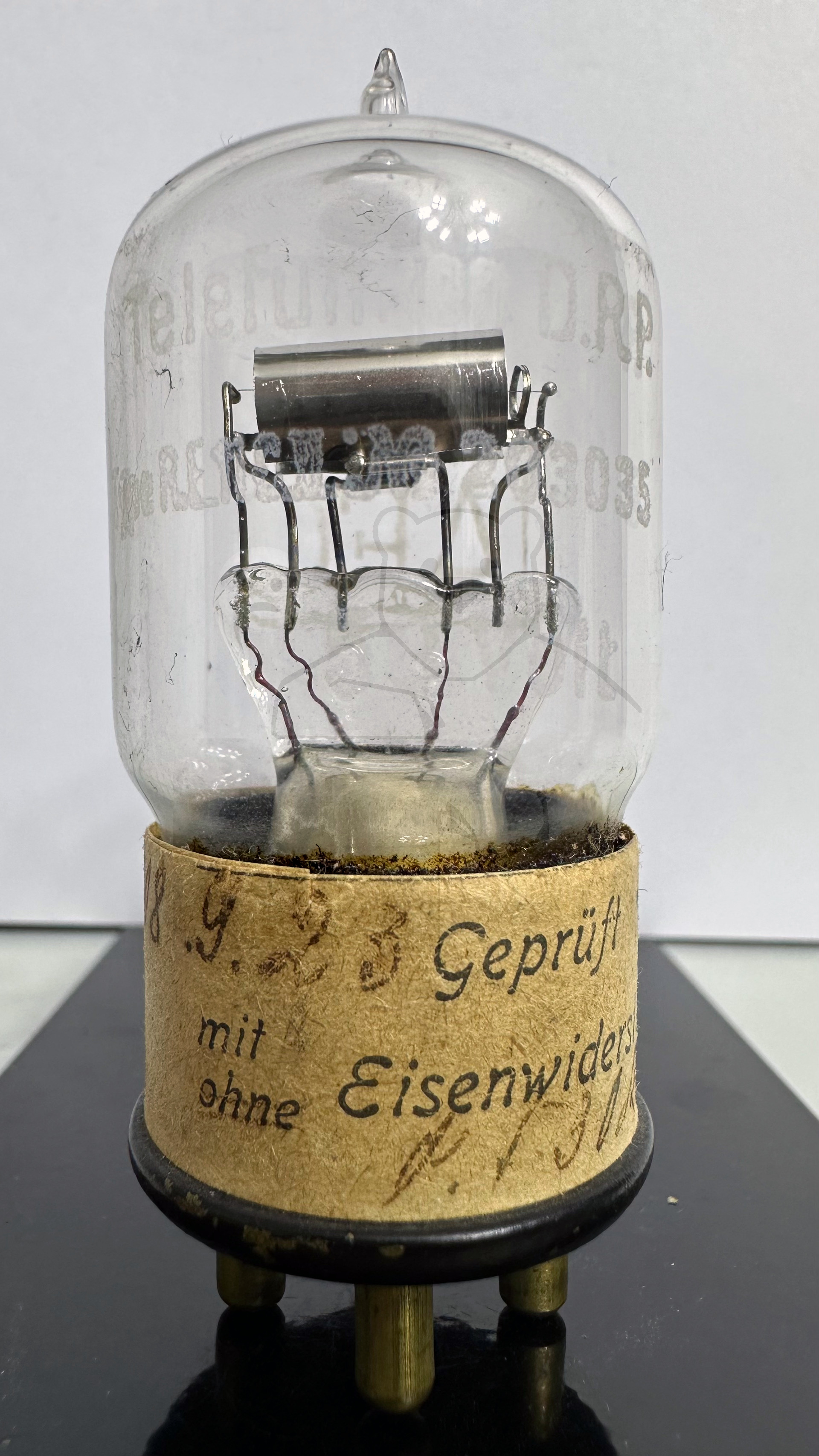

Röhre RE11 #6470 Bild 1

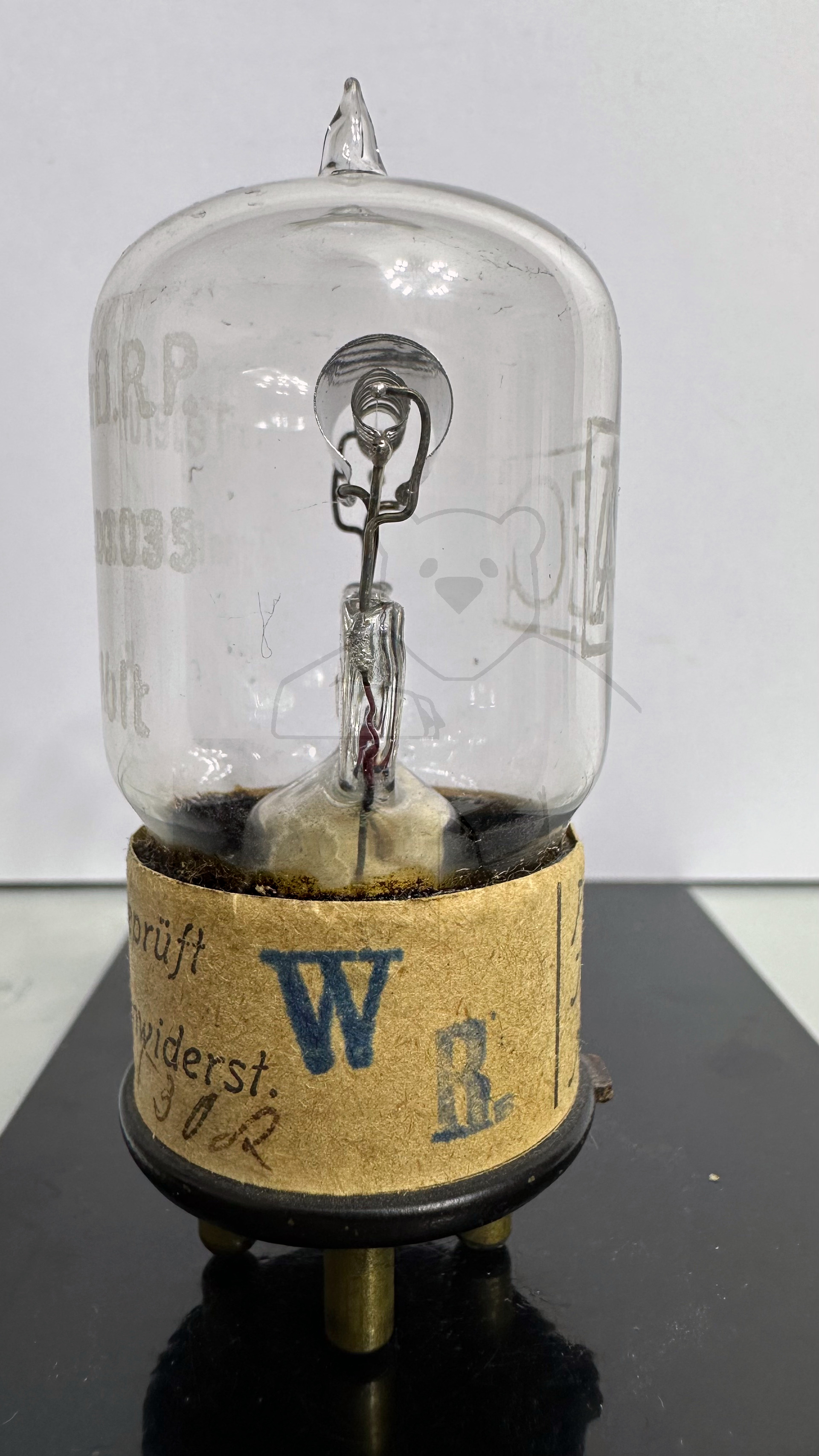

Röhre RE11 #6470 Bild 2

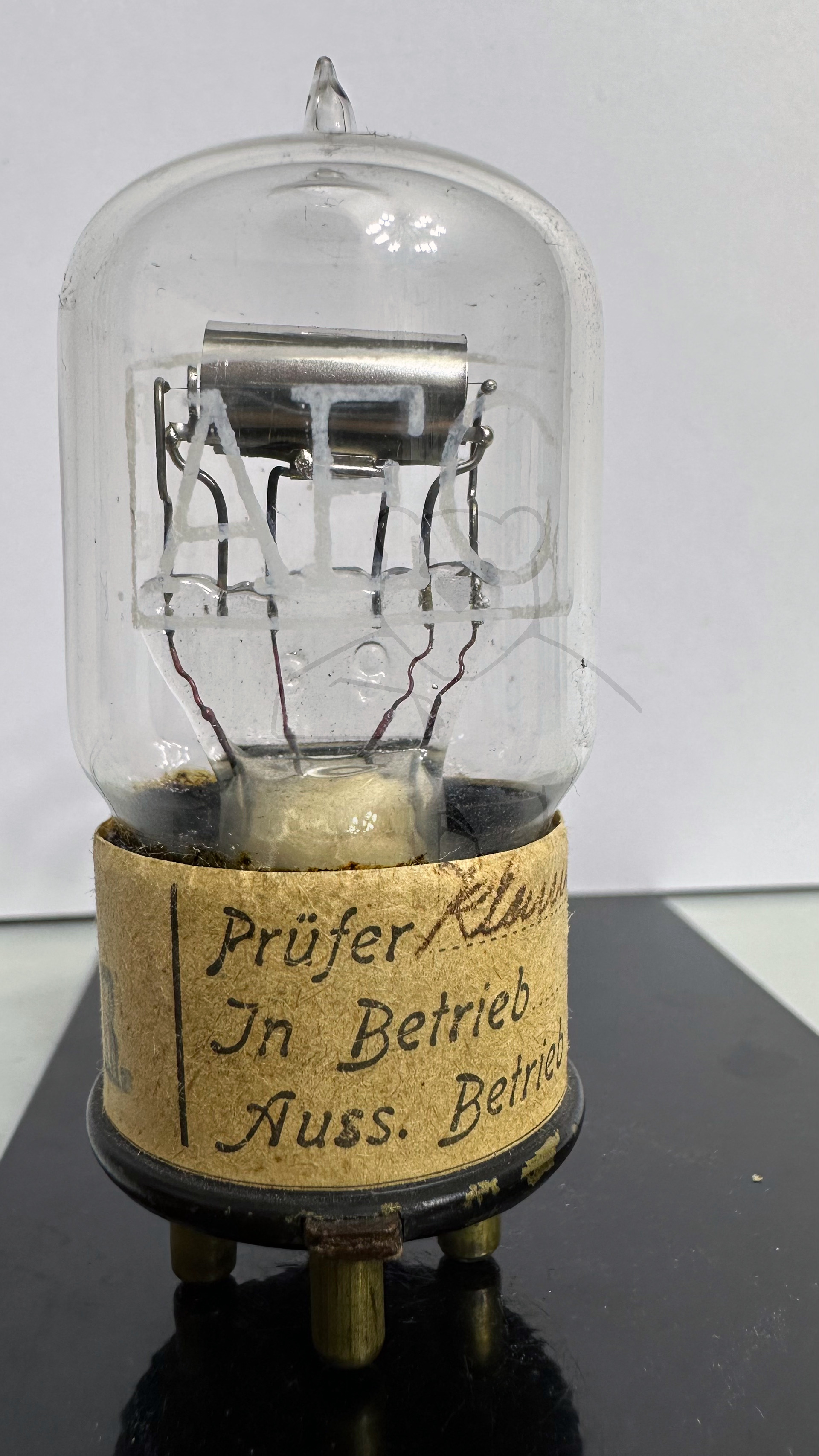

Röhre RE11 #6470 Bild 3

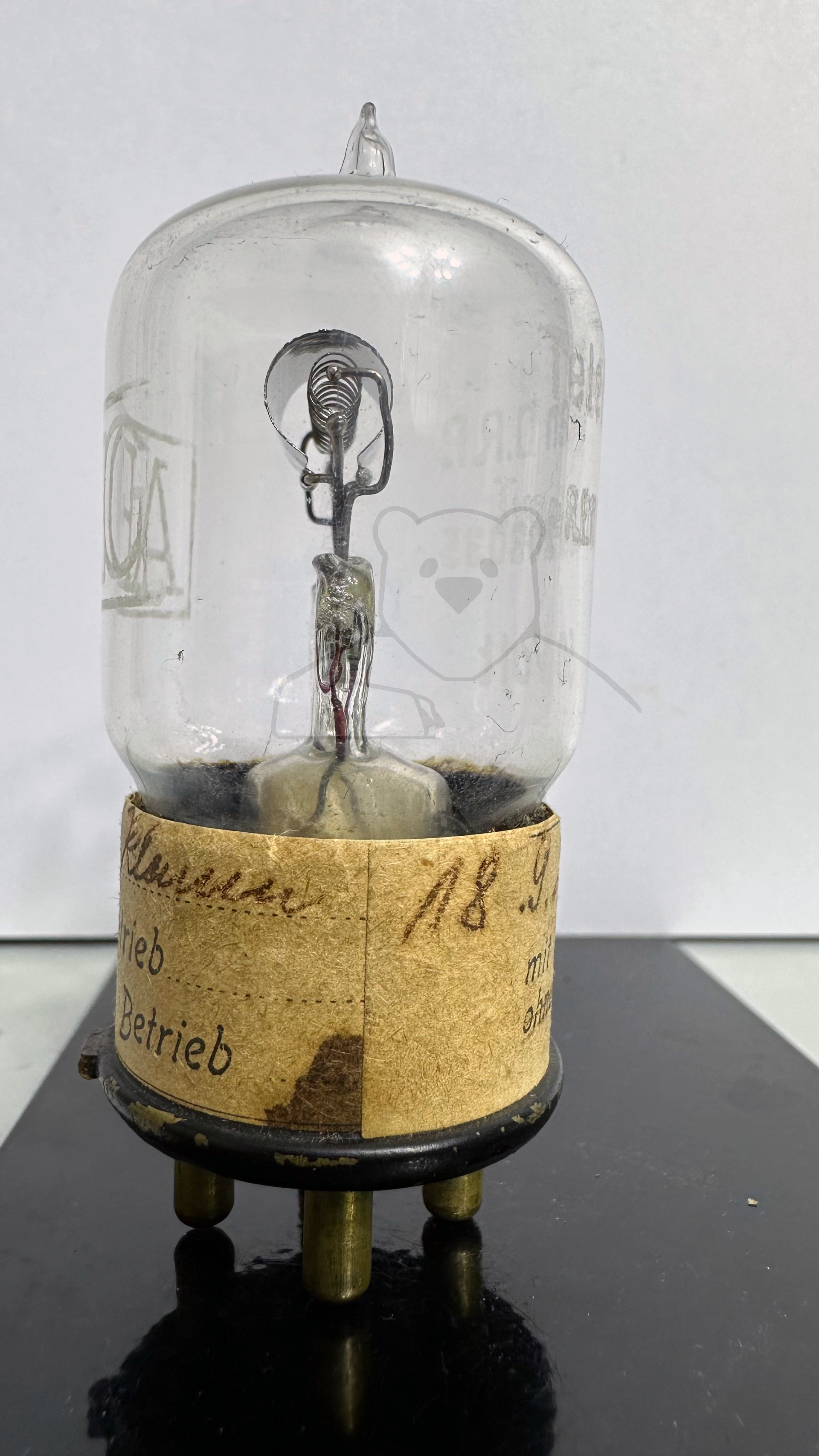

Röhre RE11 #6470 Bild 4

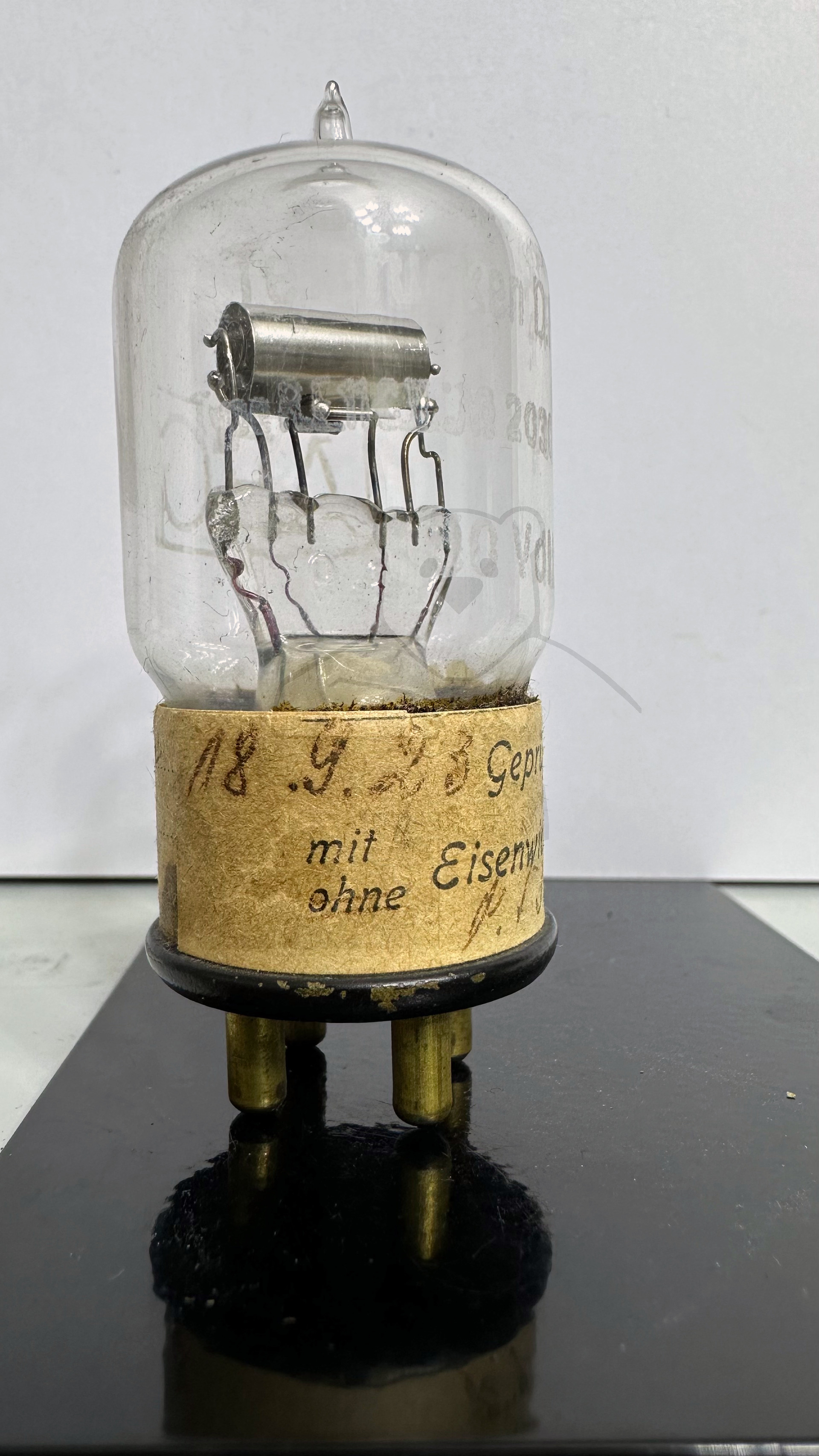

Röhre RE11 #6470 Bild 5
đ Alle Röhren vom Typ RE11 in der Sammlung
- â RE11 Inventar: 03642 Hersteller: â Telefunken
- â RE11 Inventar: 06470 Hersteller: â Telefunken - AEG
