Daten und Bilder der Röhre: RE064t

🔎 Beschreibung der Röhre: RE064t

Name	RE064t
Vergleichsname
Heizspannung (Volt)	3,5
Heizstrom (Ampère)	0,06
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 4pol. (4 Stifte) → Liste aller Röhren mit: Telefunkensockel, 4pol. (4 Stifte)
Zusätzliche Informationen	Die RE064t entspricht elektrisch der RE064, verfügt aber über einen 4 poligen Telefunken-Sockel.
Letzte Änderung	11.06.2018 15:31:10

🔎 Beschreibung der Systeme für die Röhre: RE064t

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

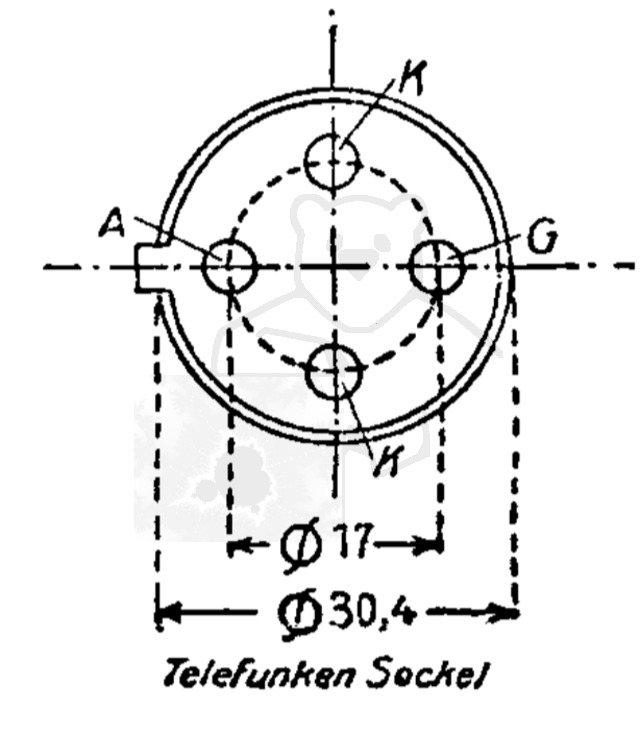

🔎 Sockelschaltung der RE064t

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RE064t
Datenblatt RE064 RE064t Telefunken.pdf (589 kB)
Datenblatt RE064 Telefunken [www.tubedata.info].pdf (54 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
