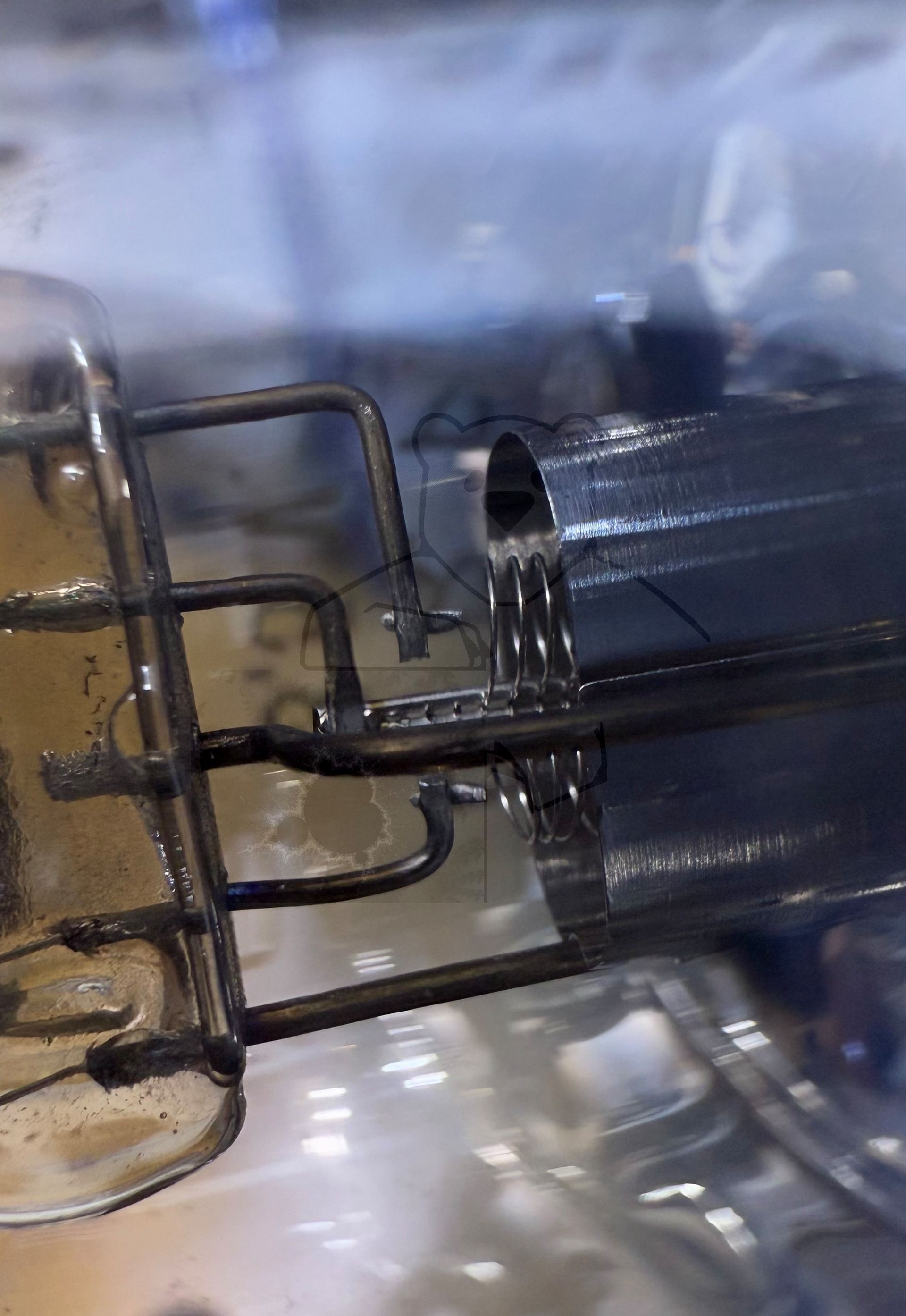

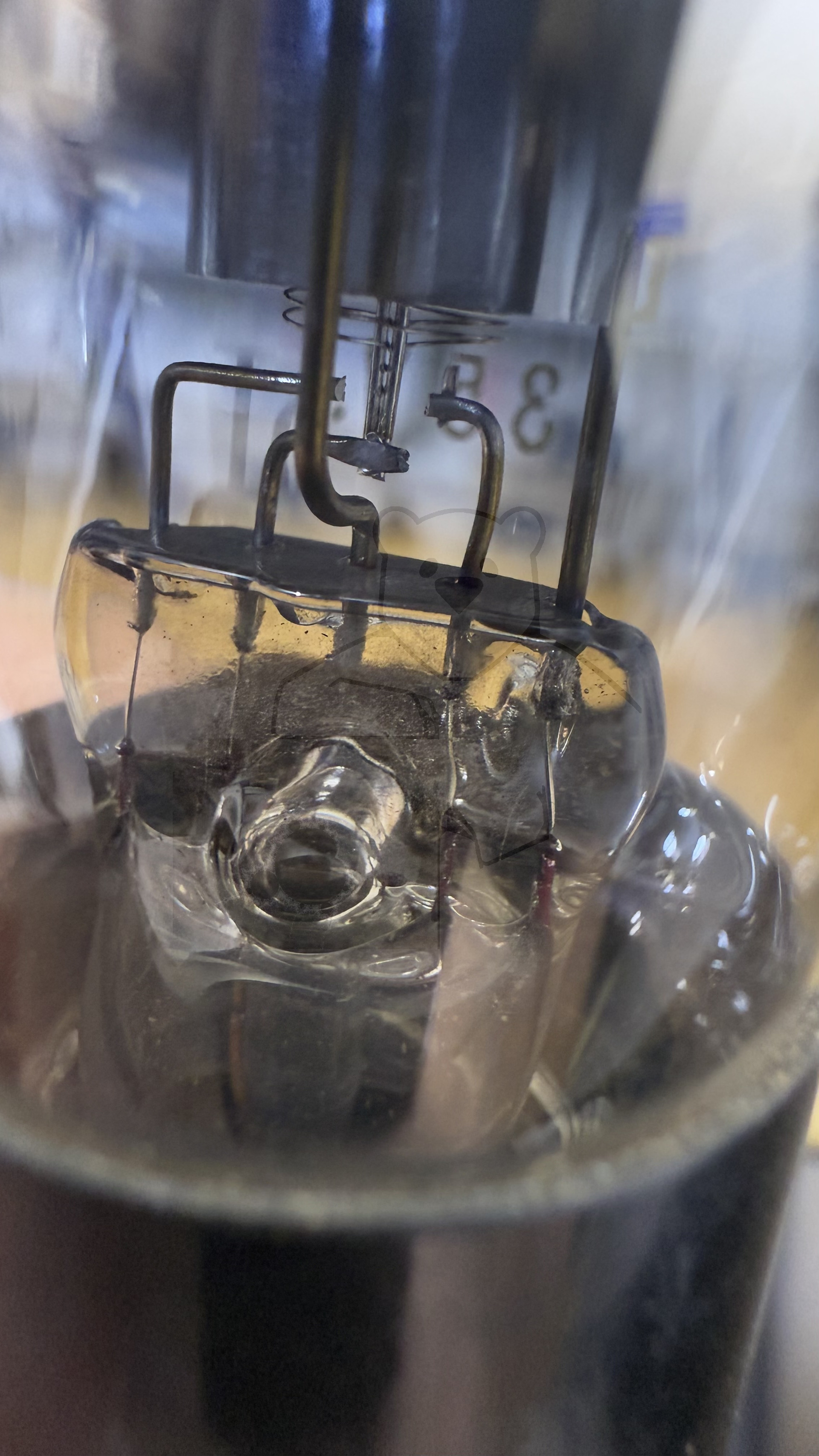

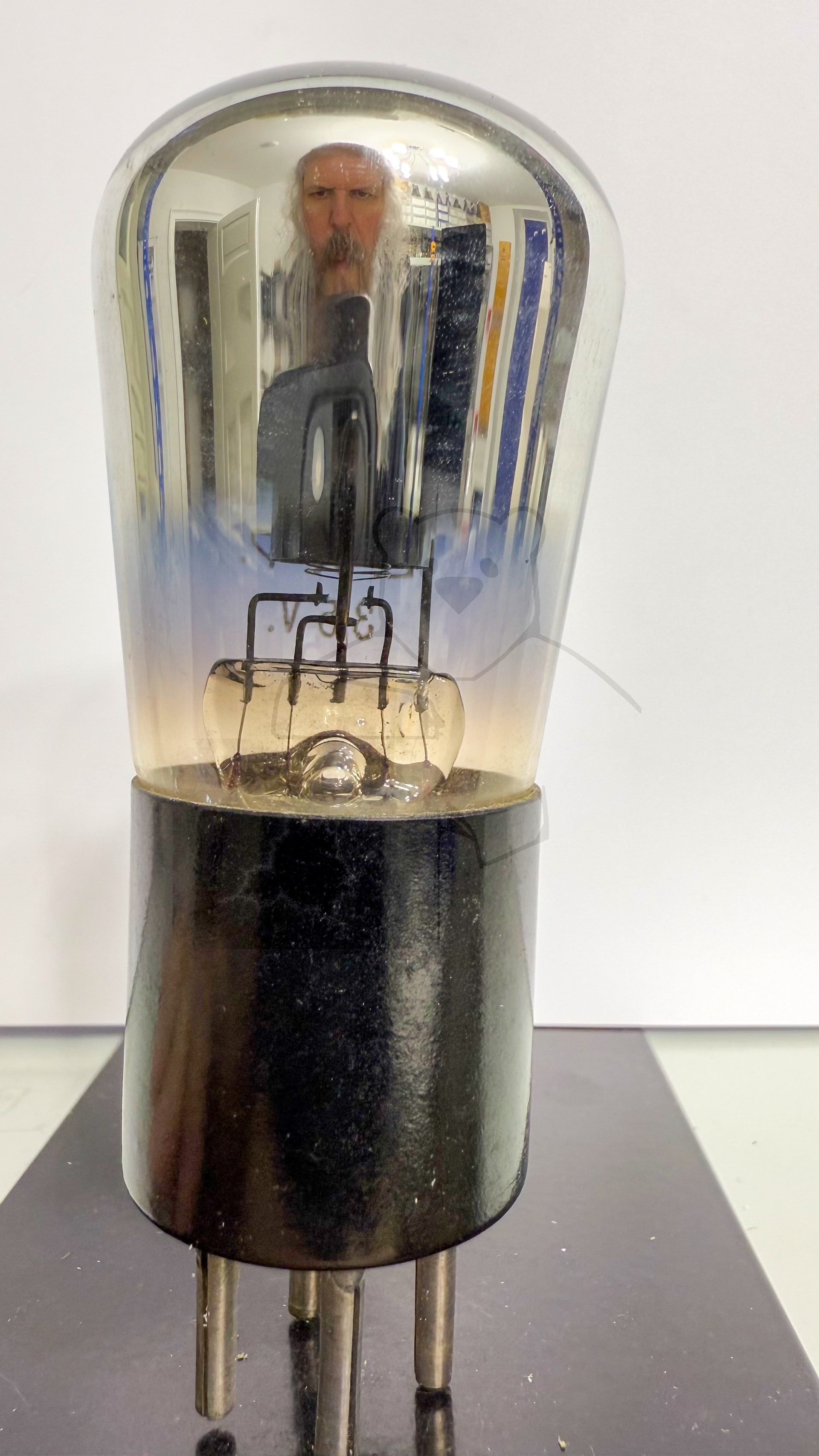

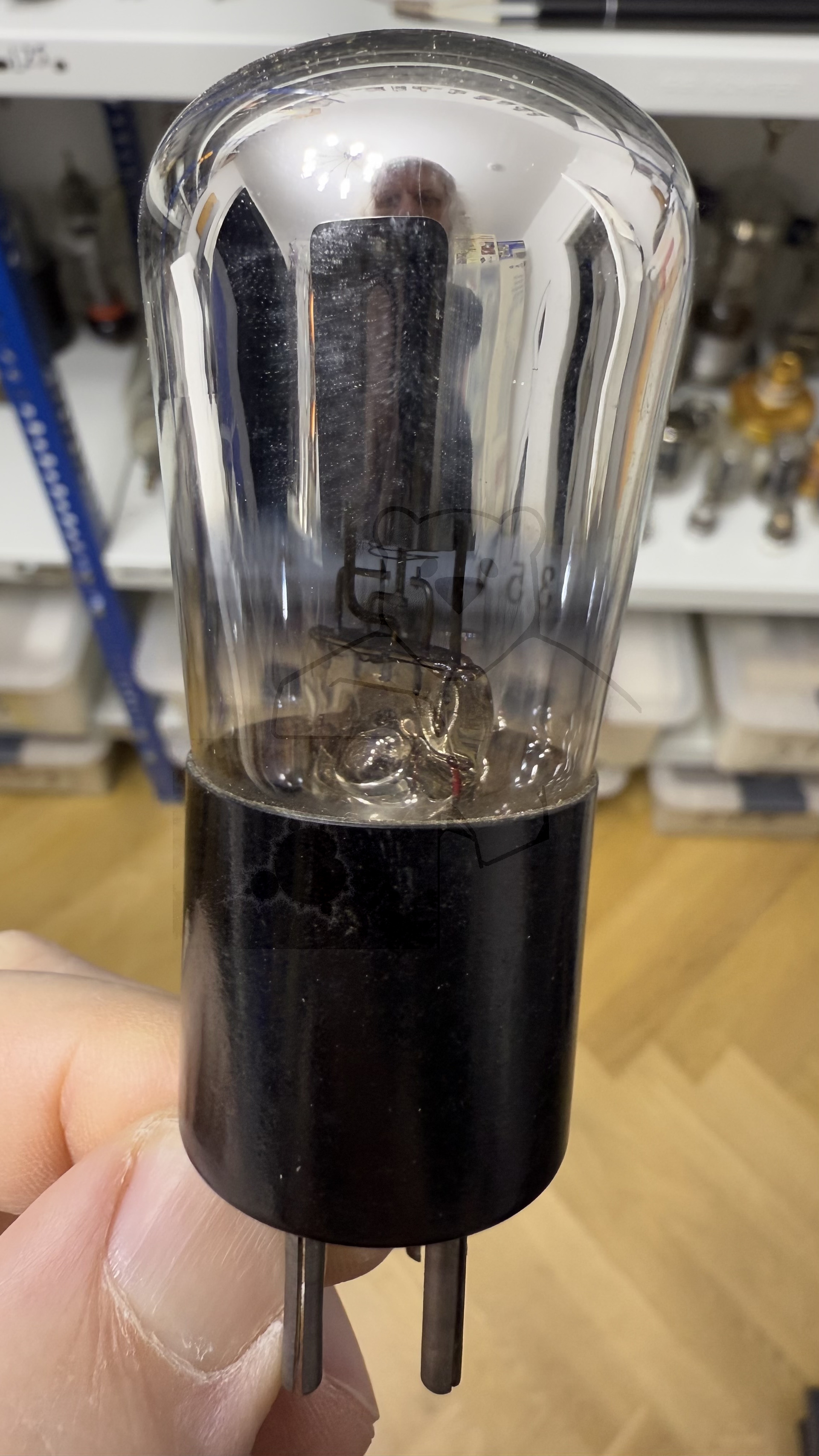

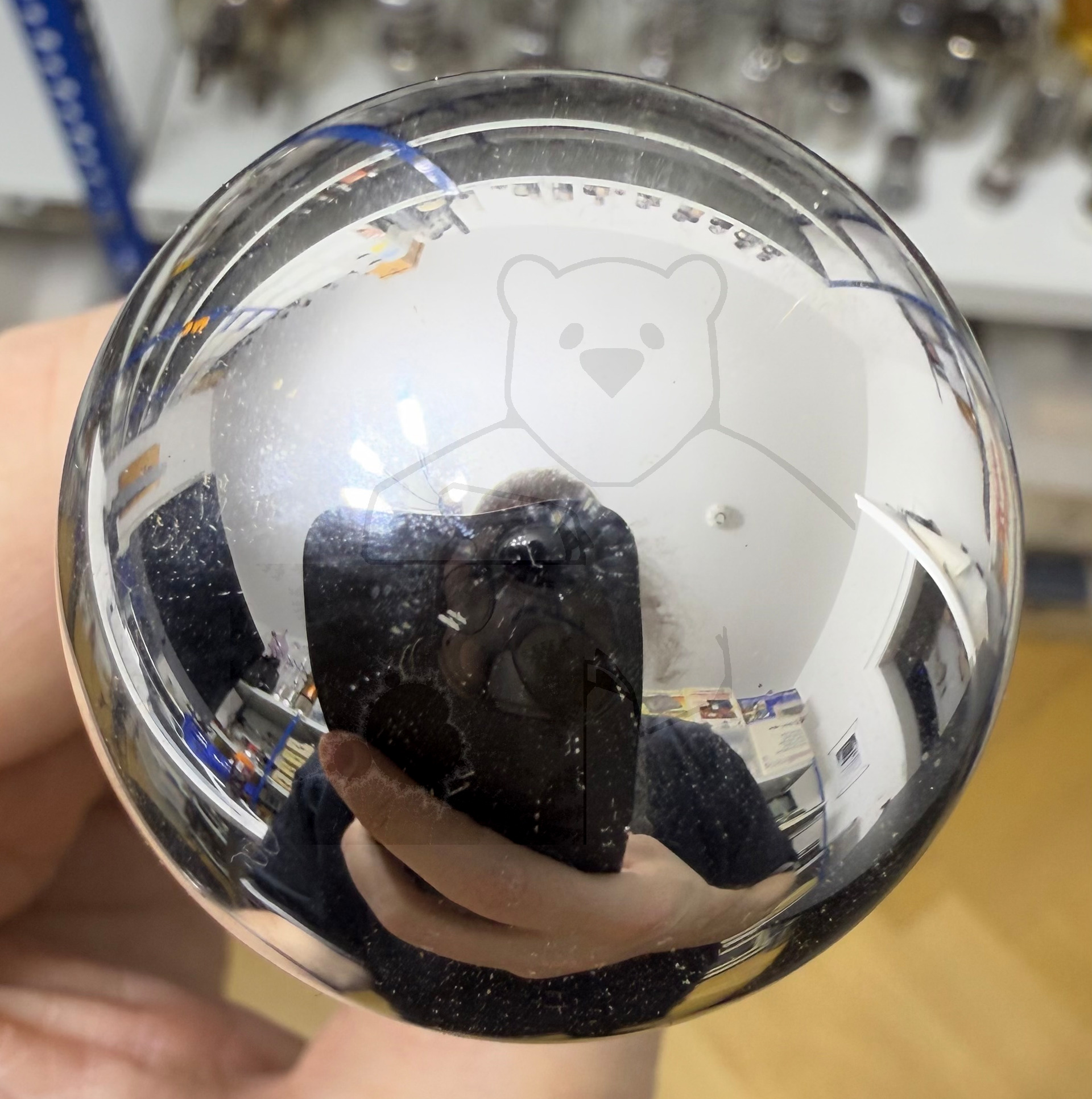

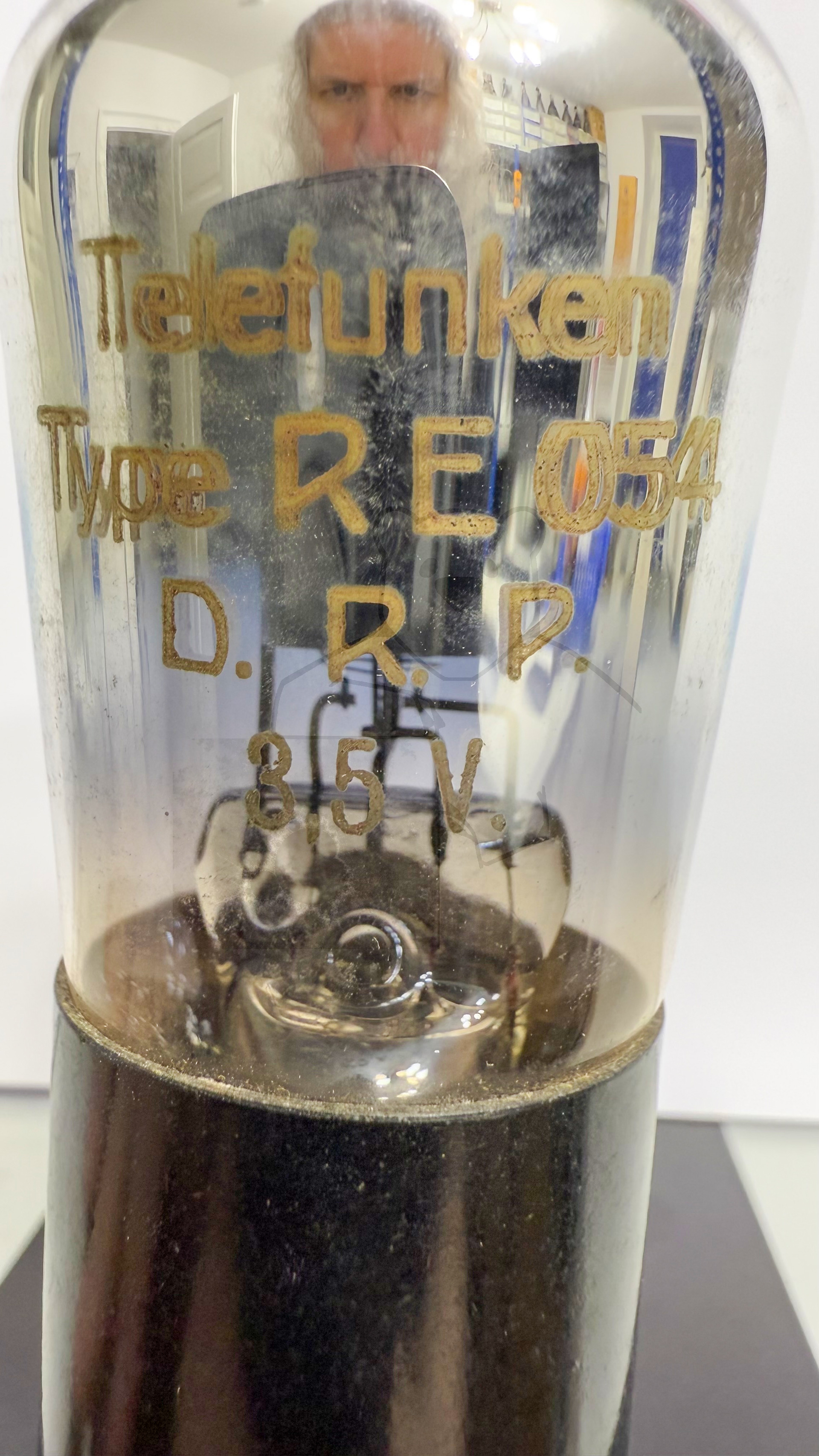

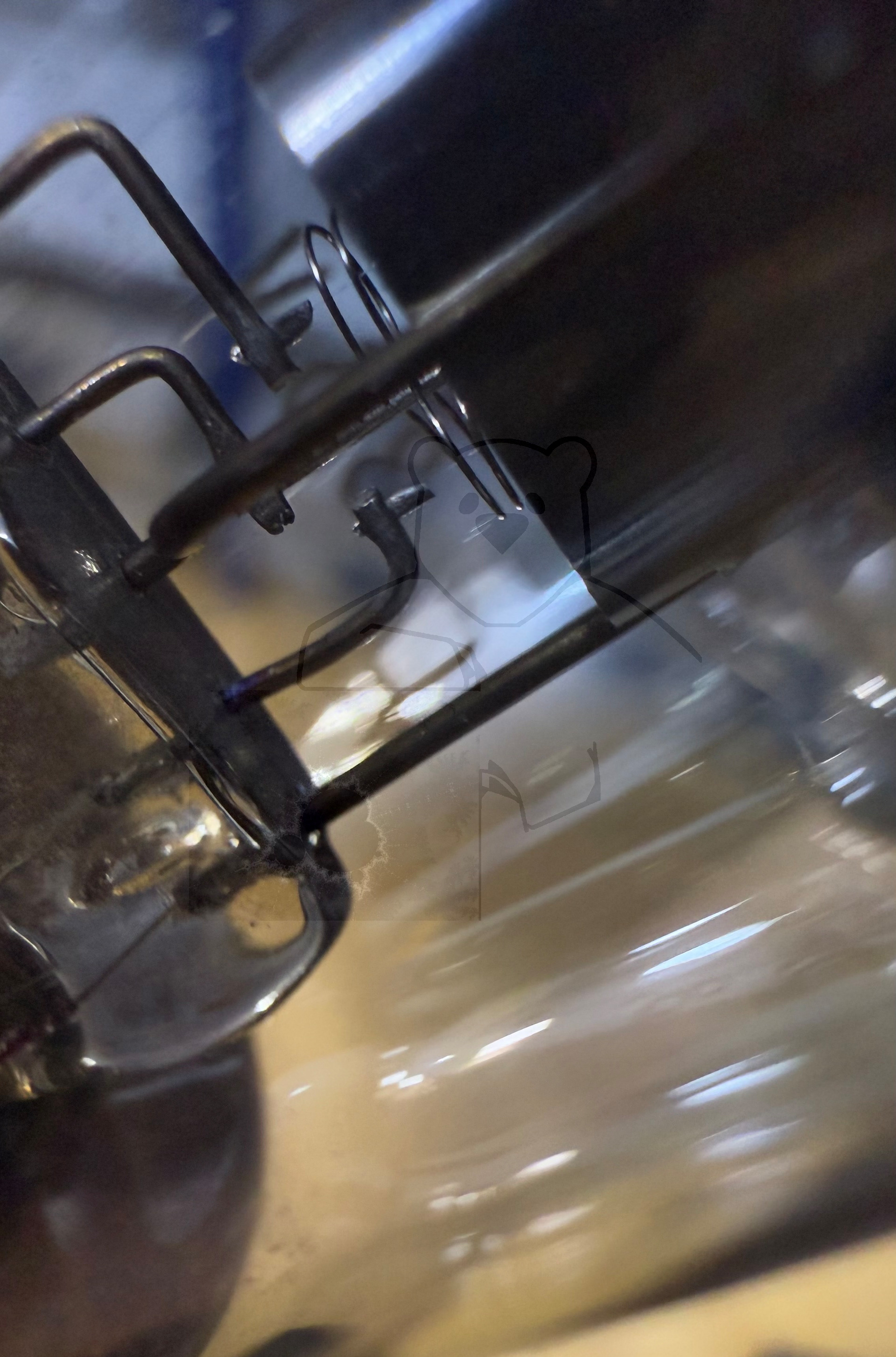

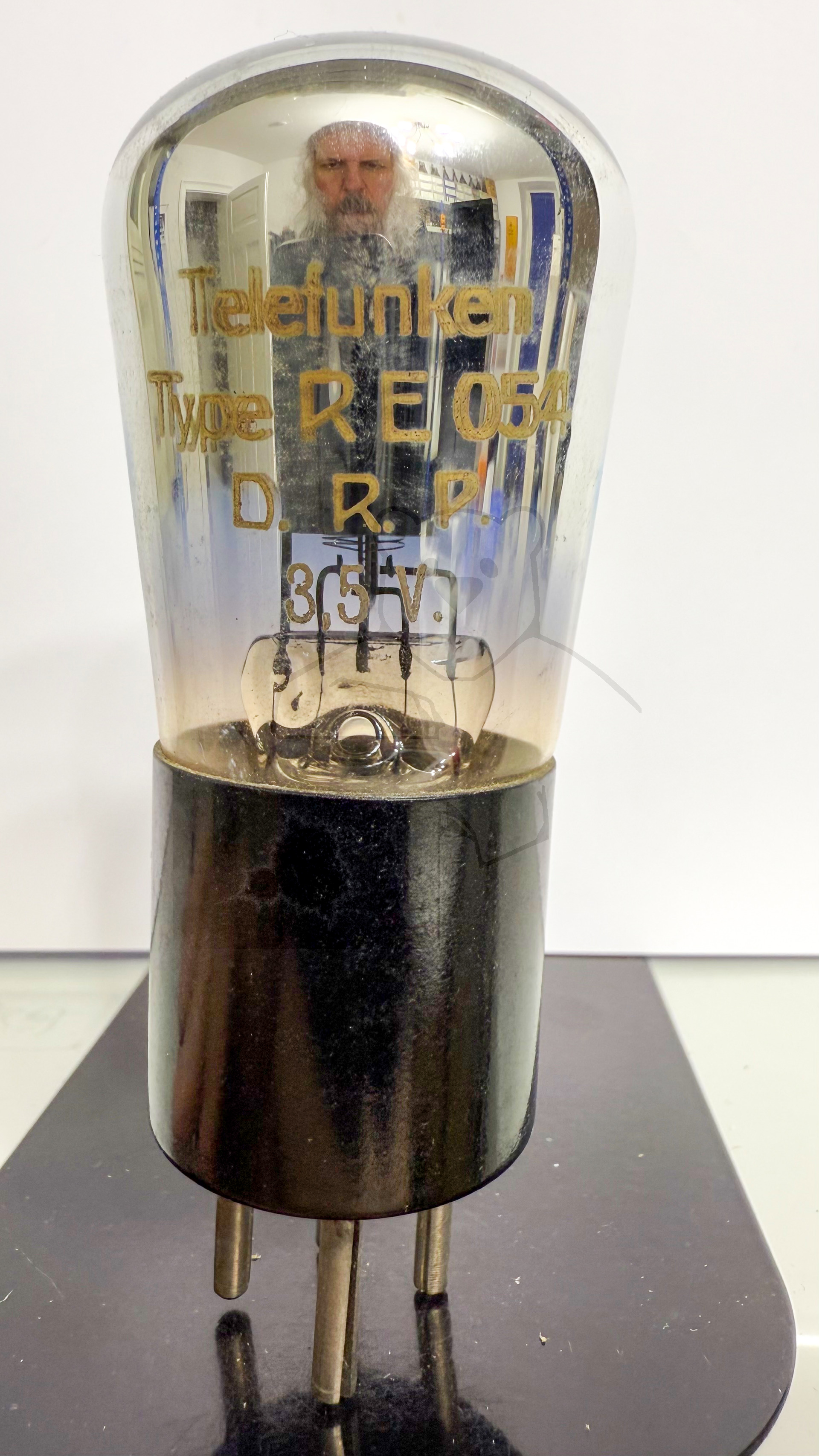

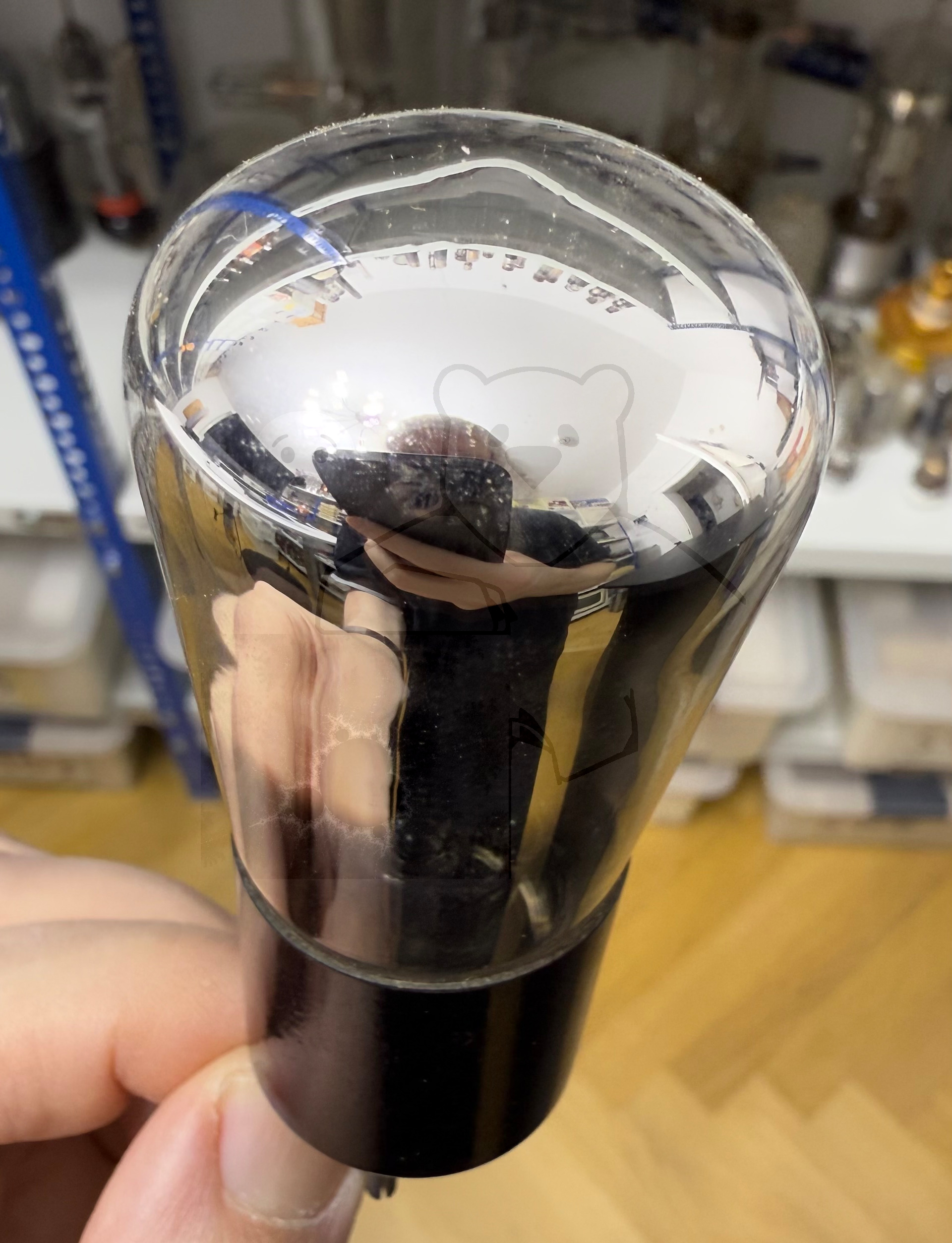

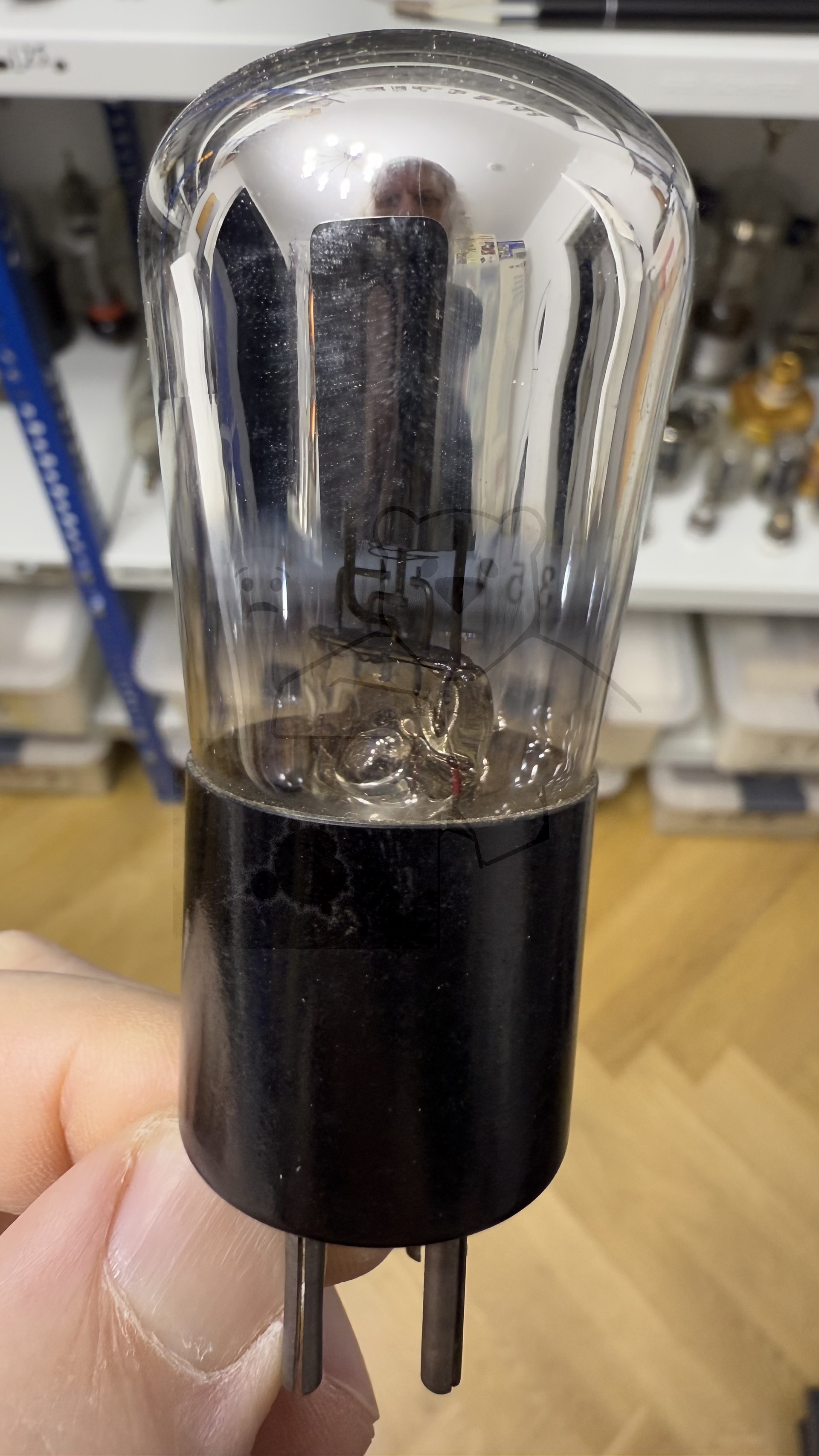

Daten und Bilder der Röhre: RE054

🔎 Beschreibung der Röhre: RE054

Name	RE054
Vergleichsname
Heizspannung (Volt)	3,8 - 4,0
Heizstrom (Ampère)	0,06
Art der Heizung	Direkt

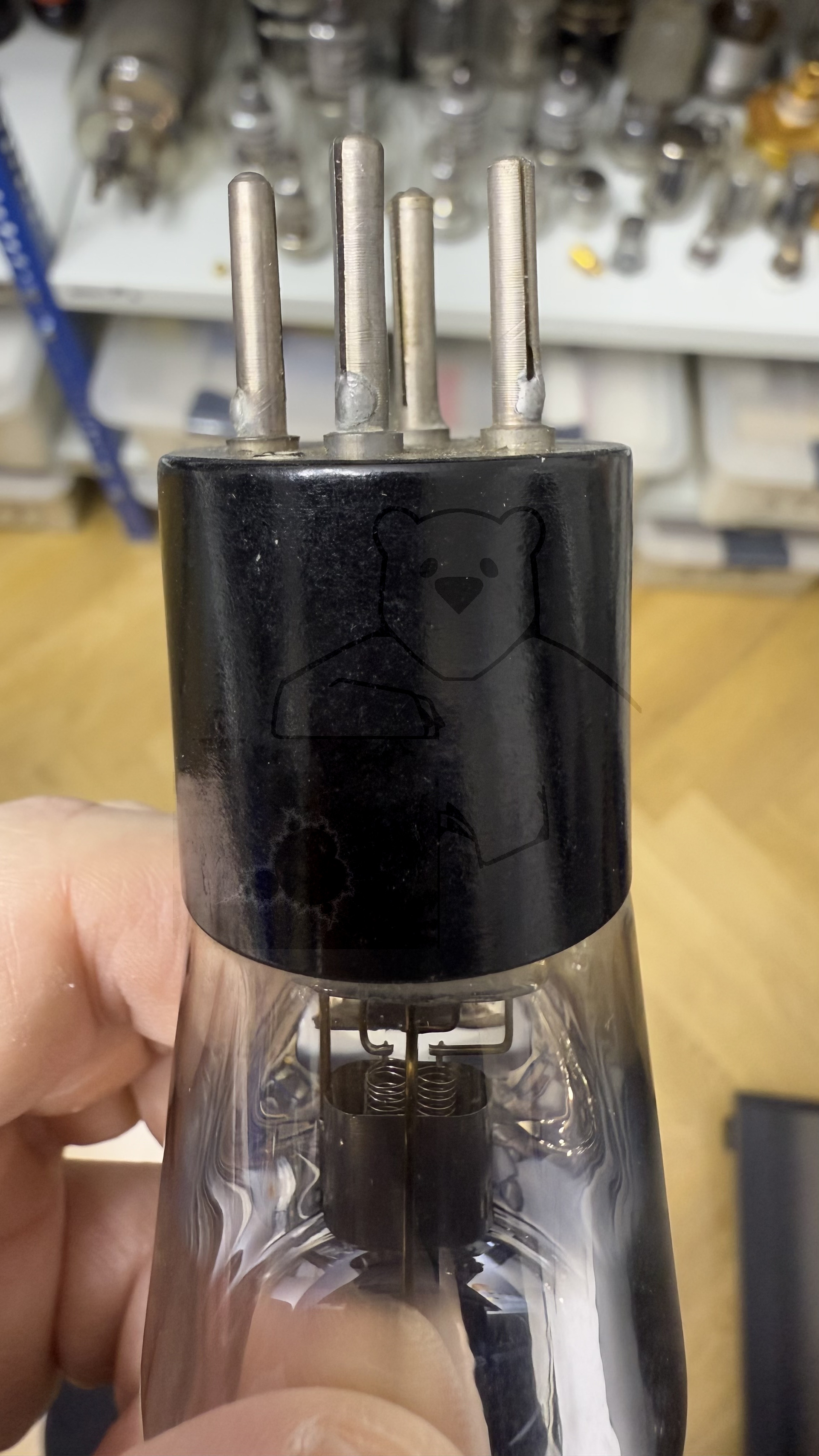

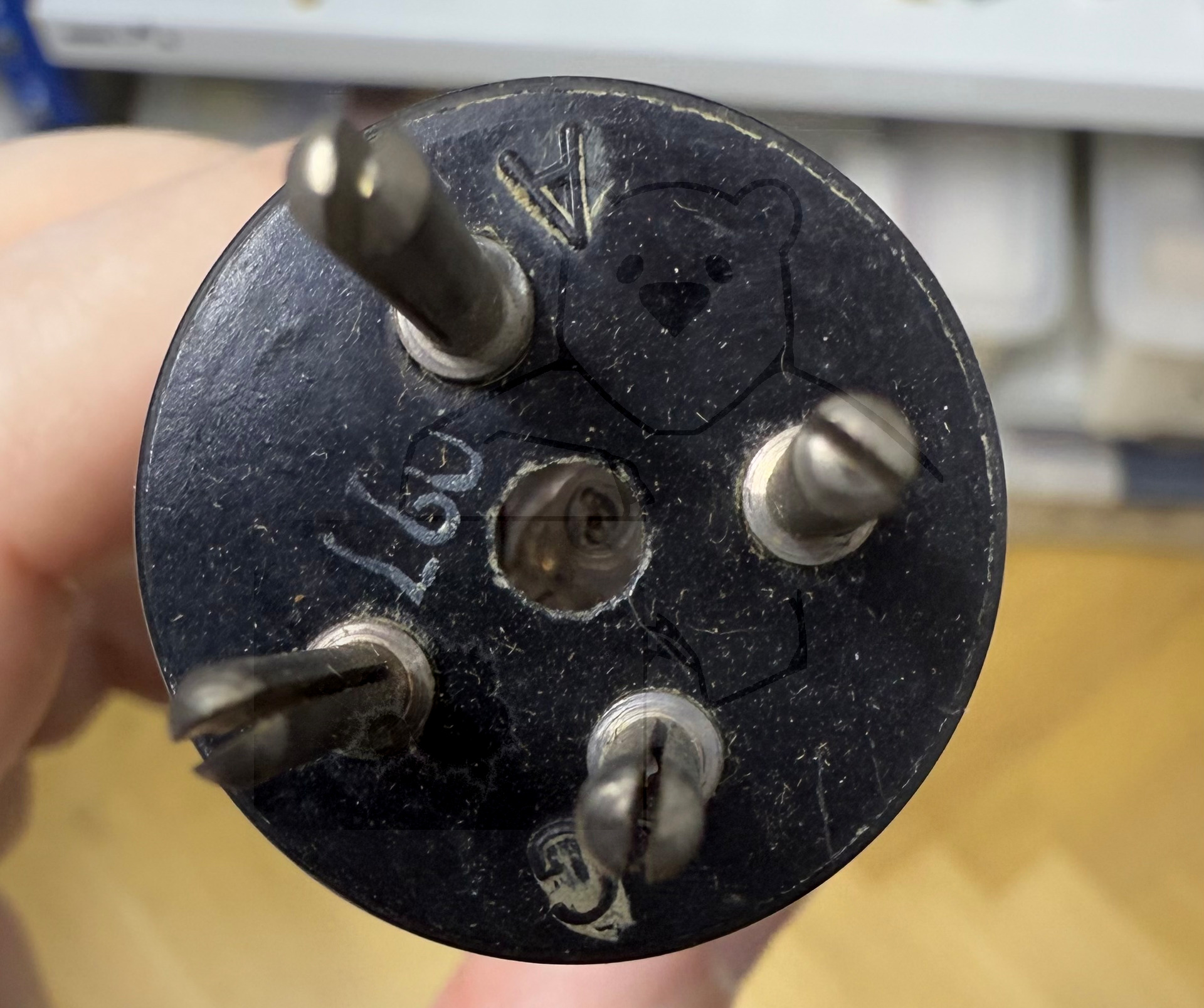

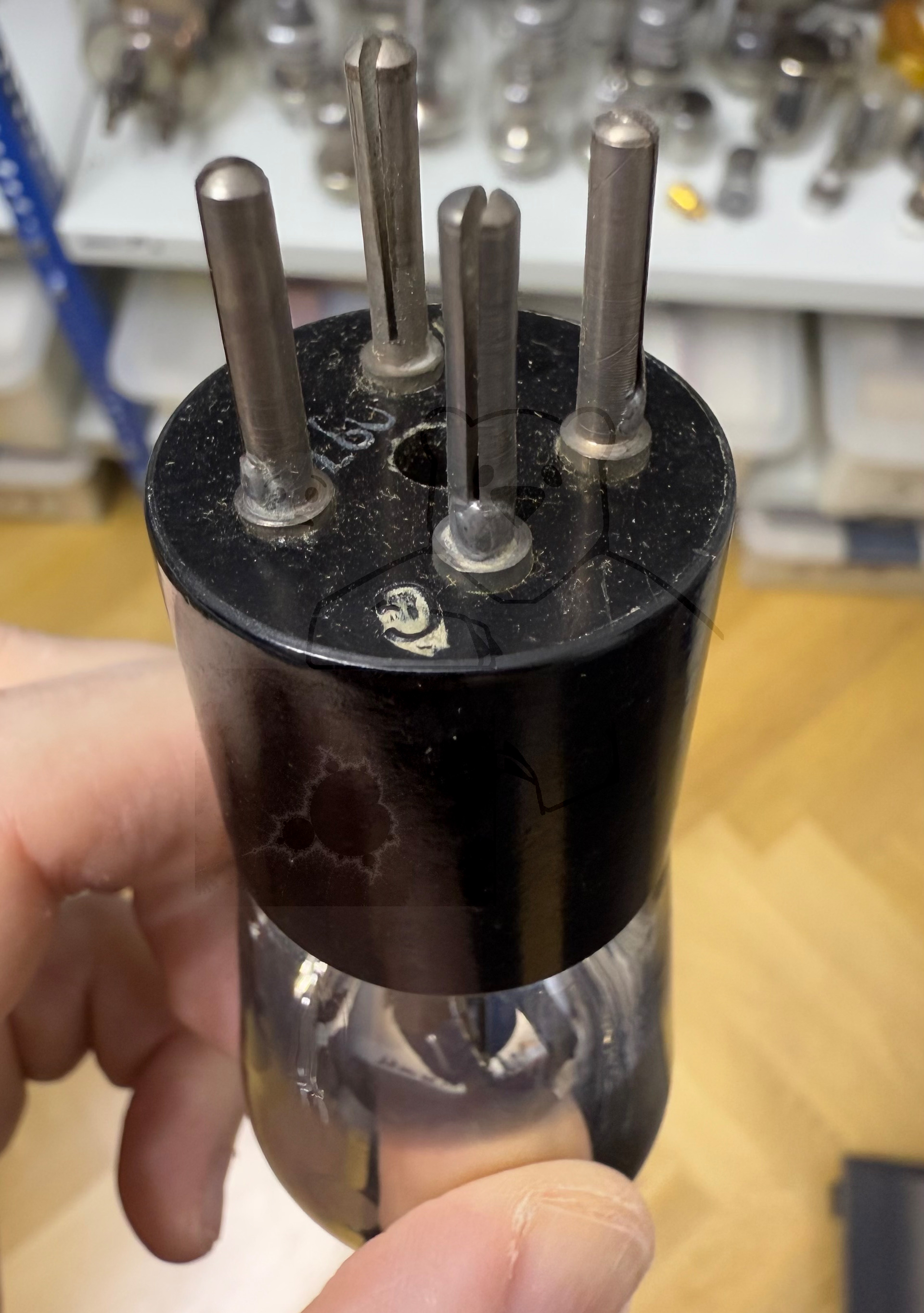

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	09.02.2022

🔎 Beschreibung der Systeme für die Röhre: RE054

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RE054

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RE054
Datenblatt RE054 Telefunken [www.tubedata.info].pdf (54 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
