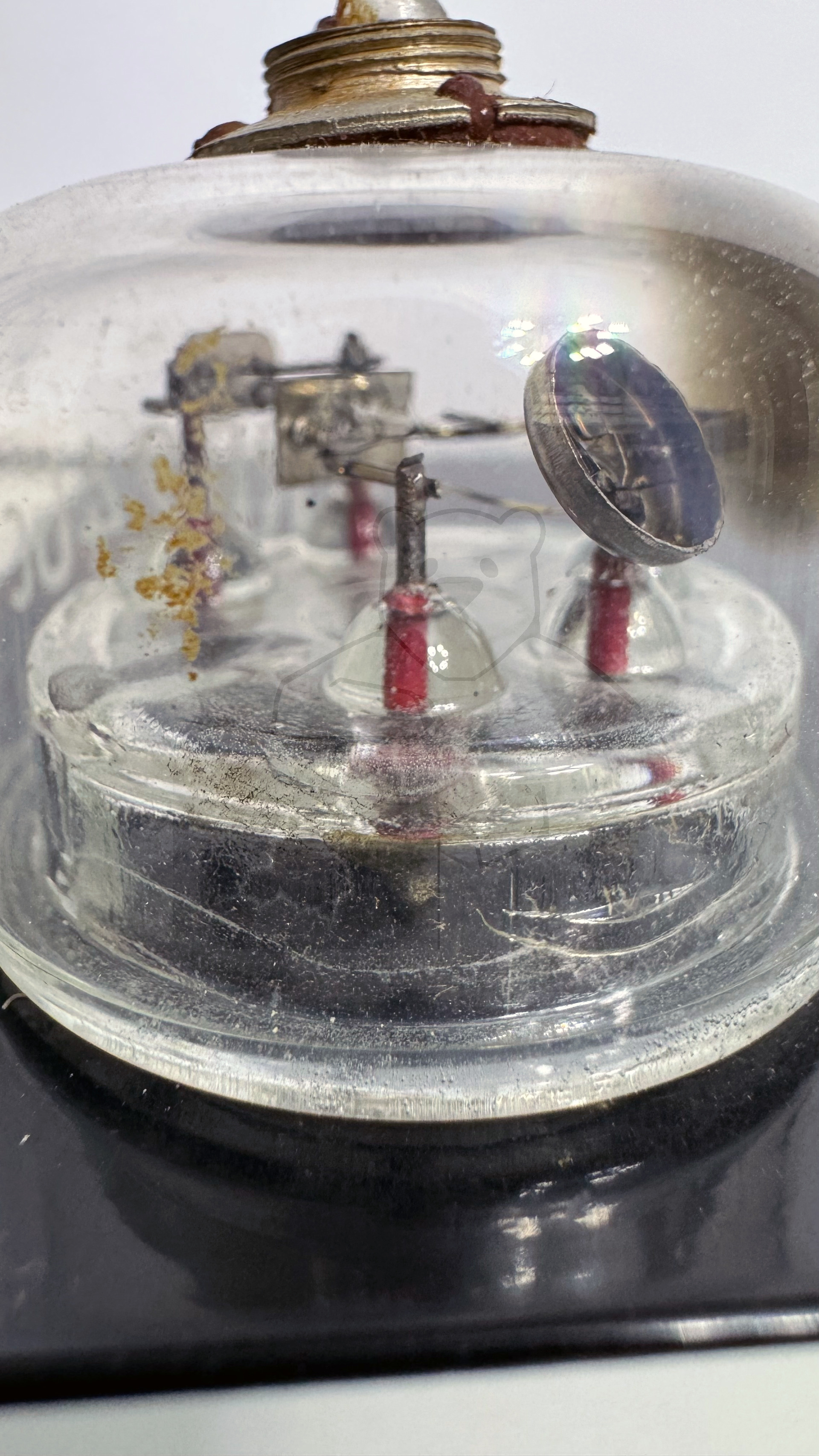

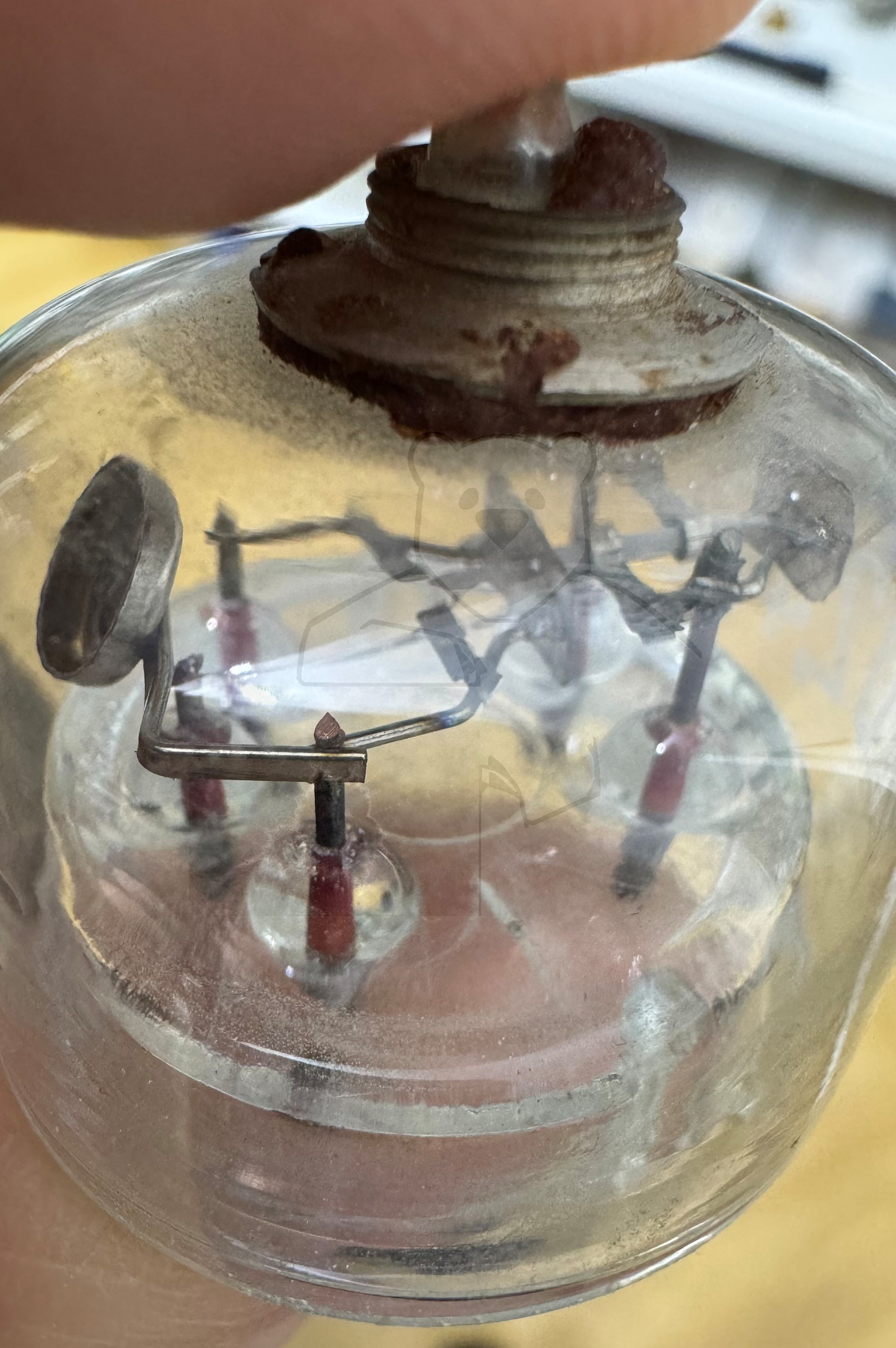

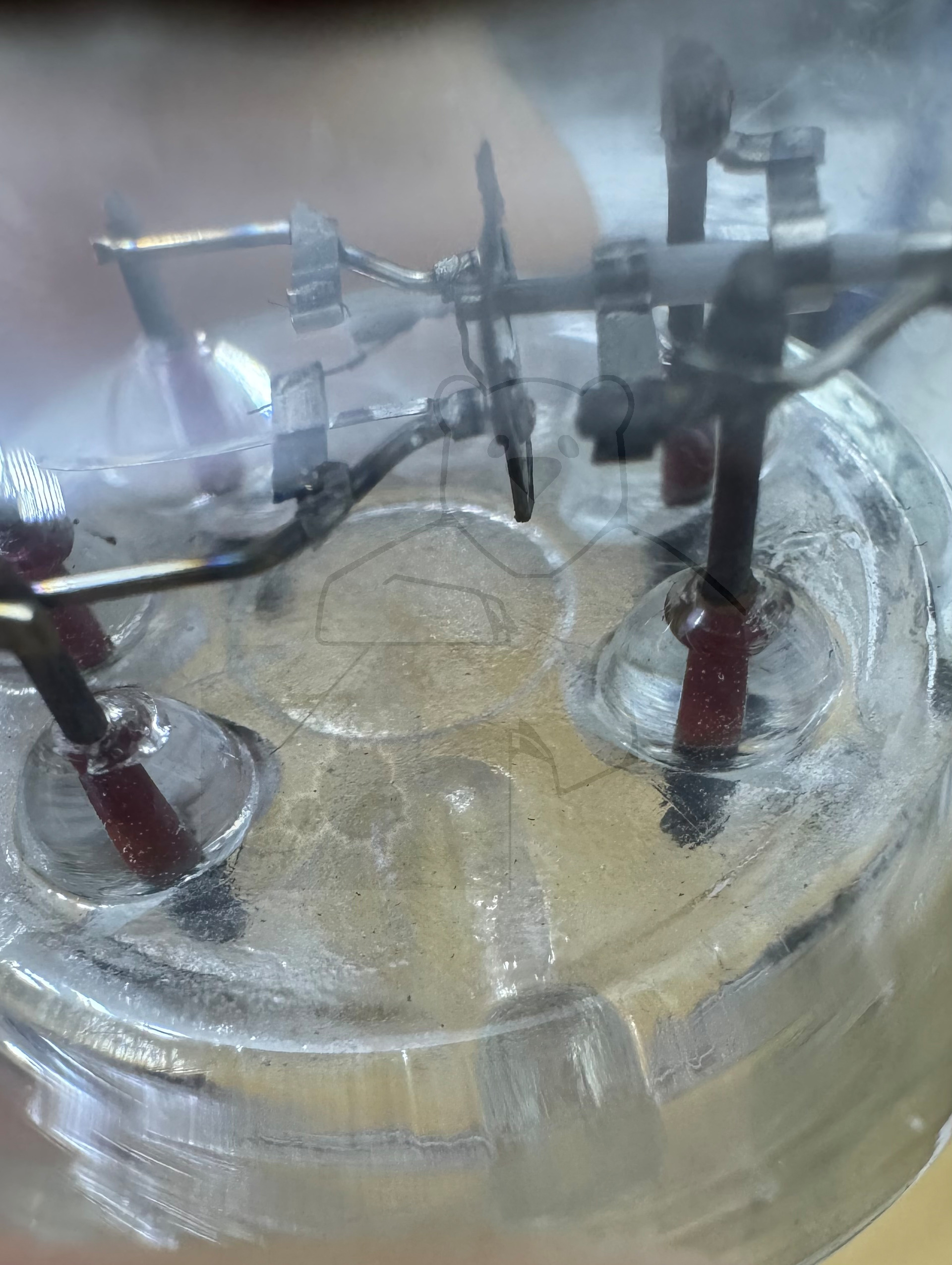

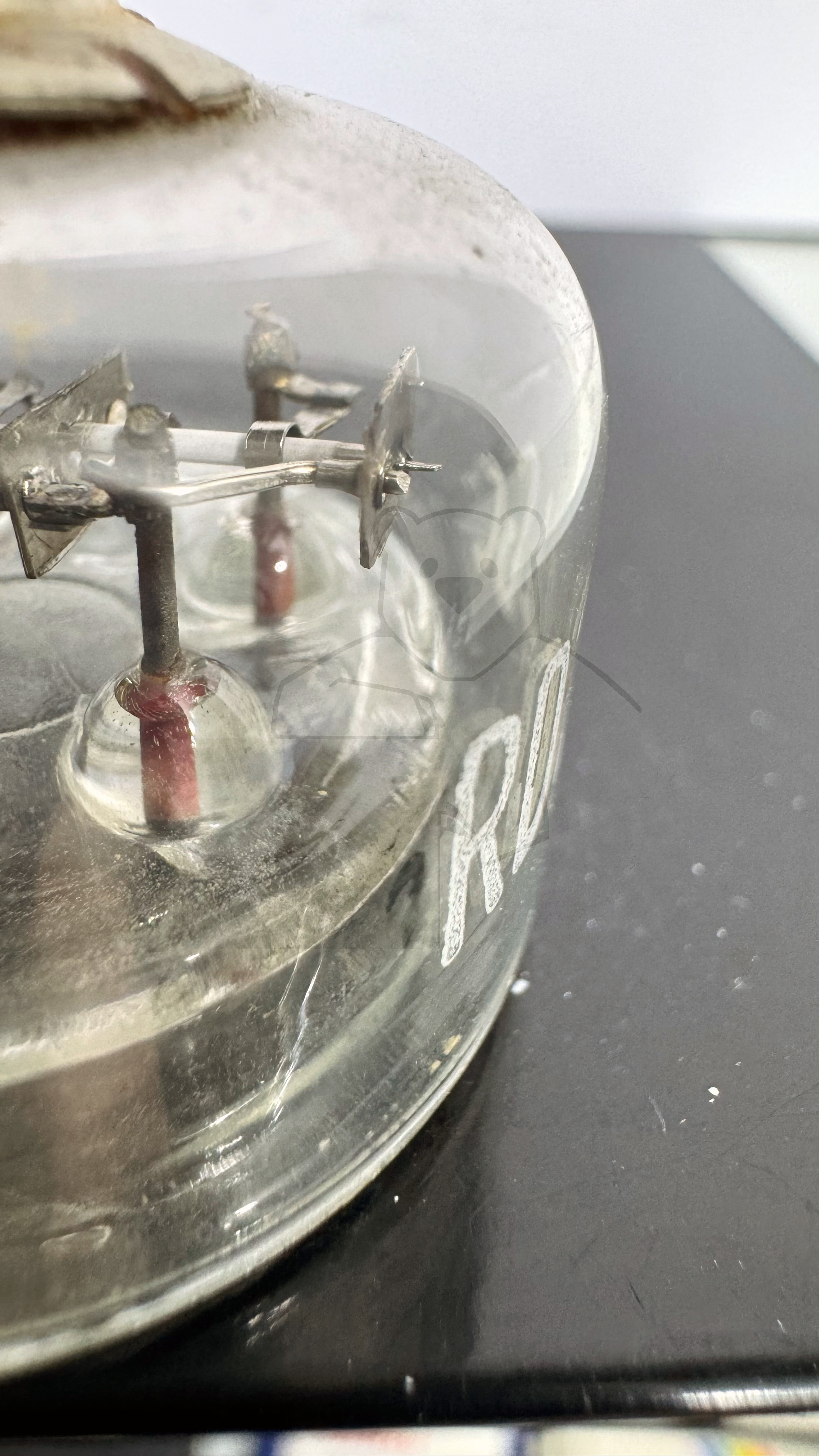

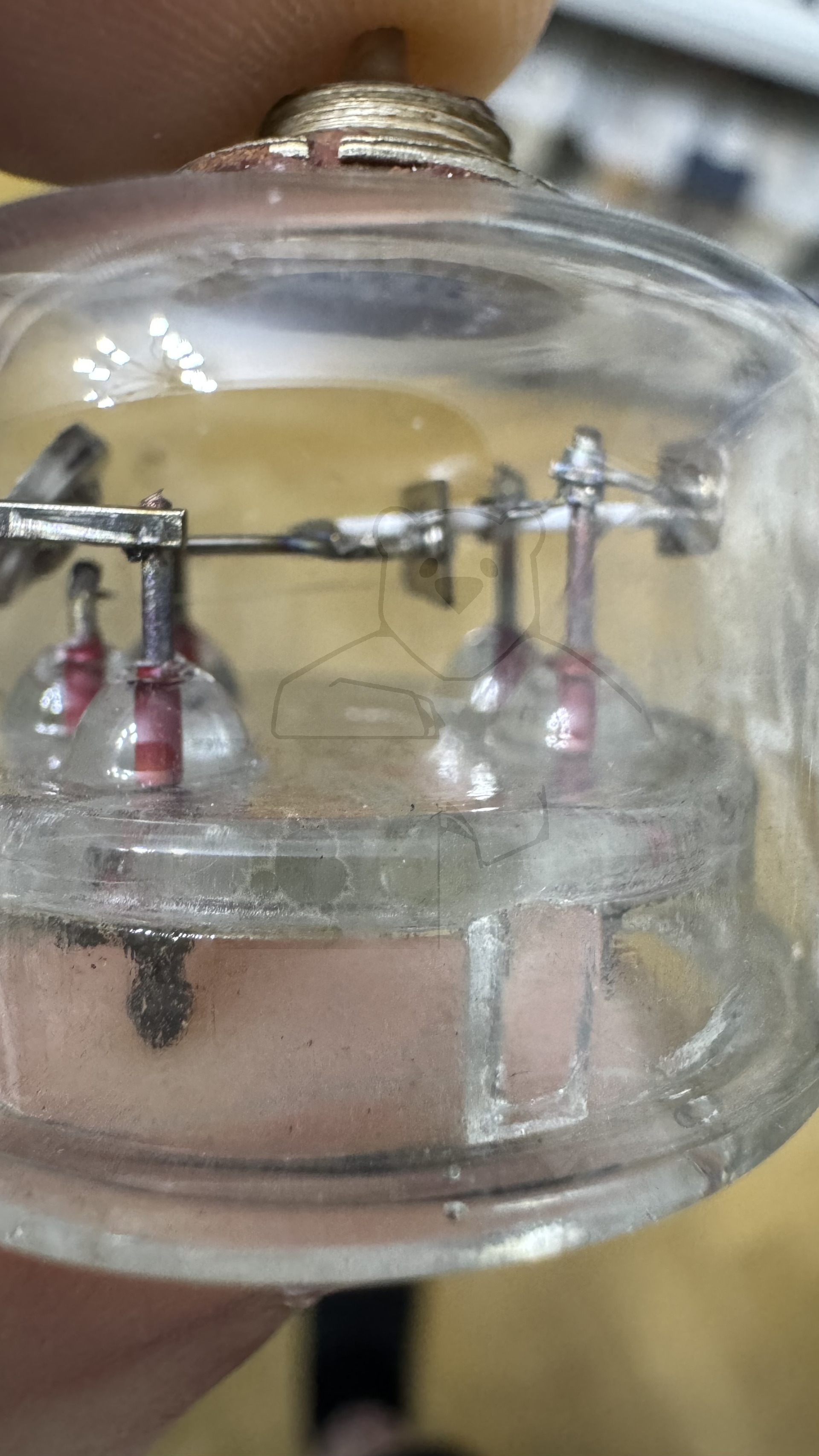

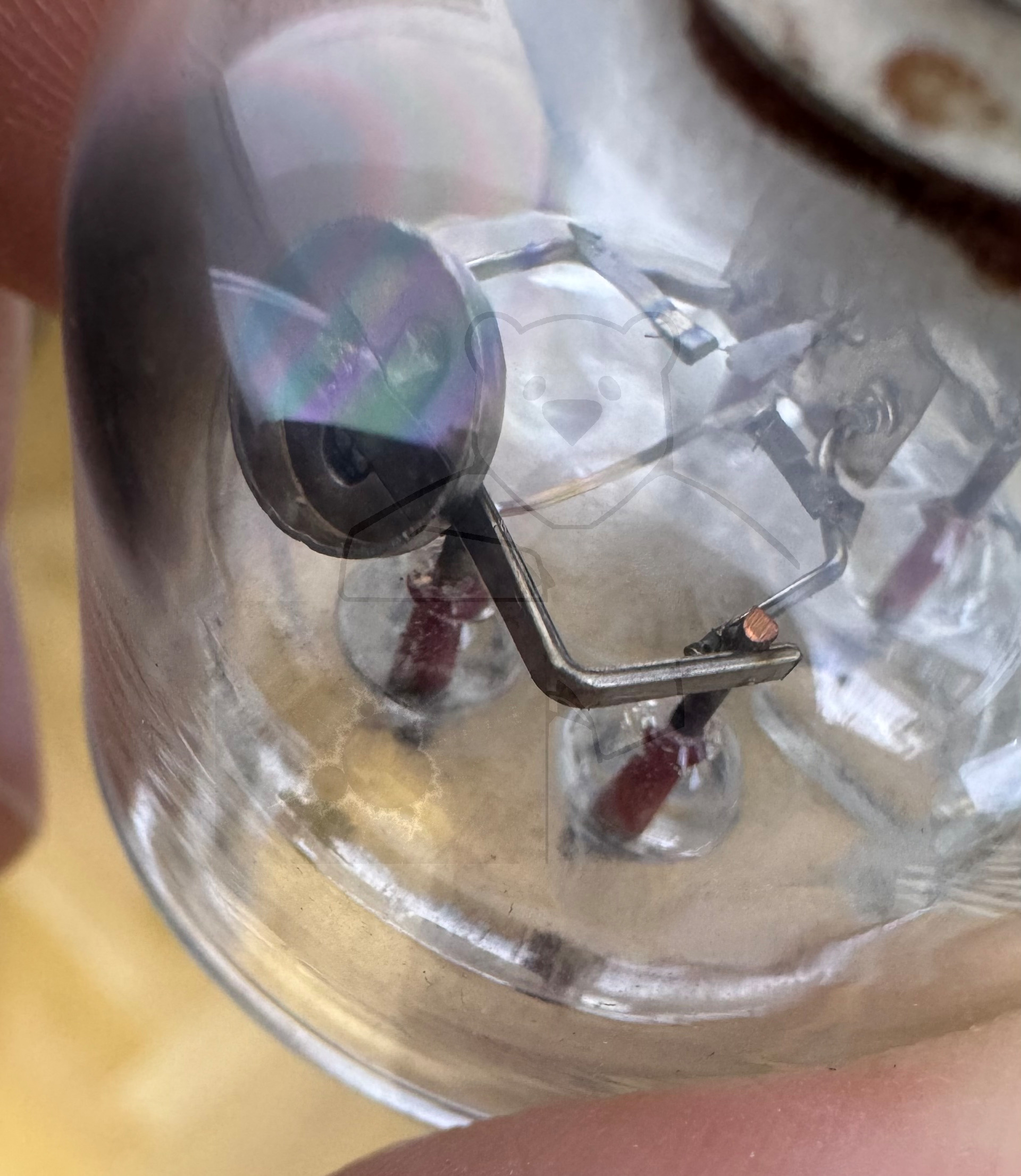

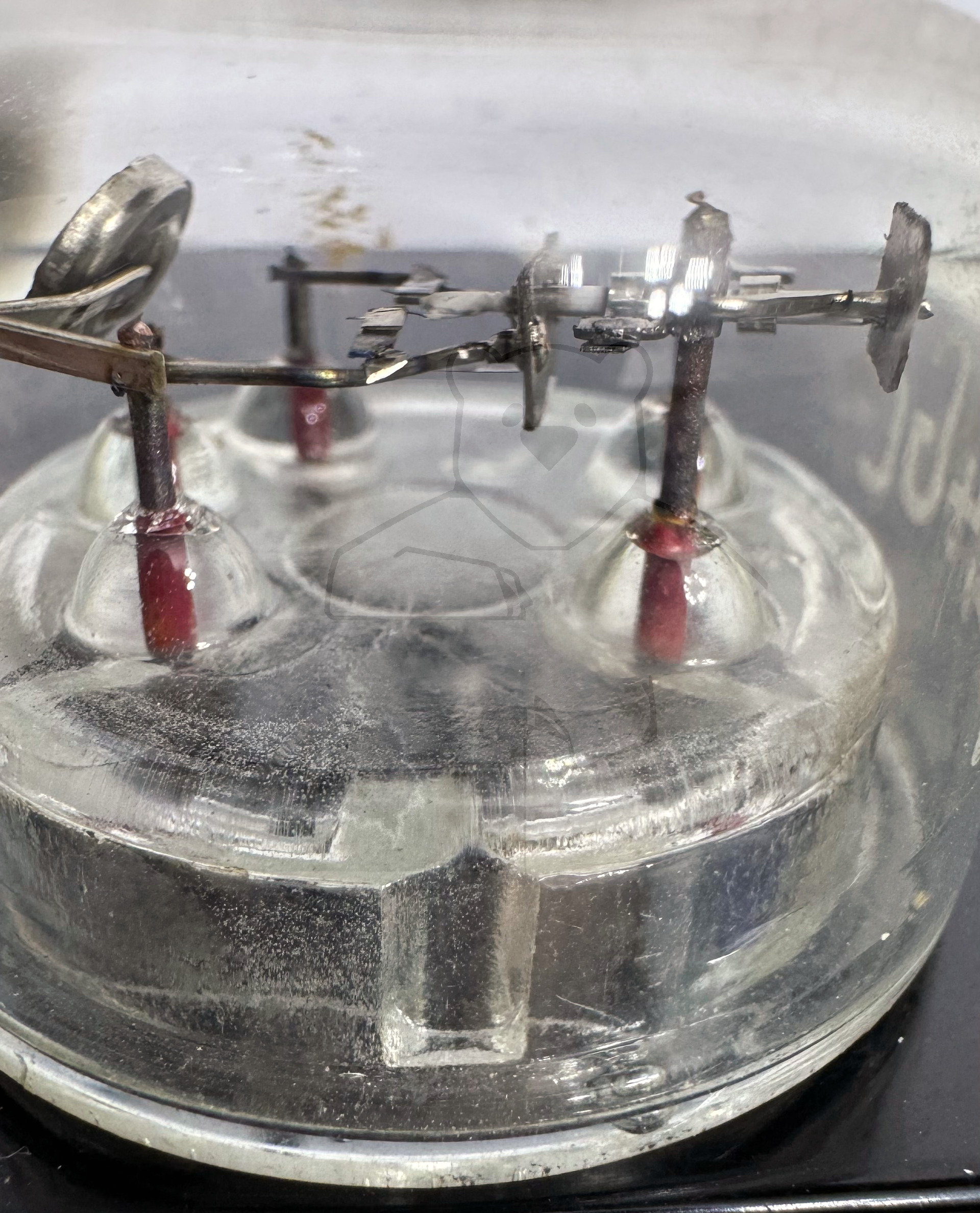

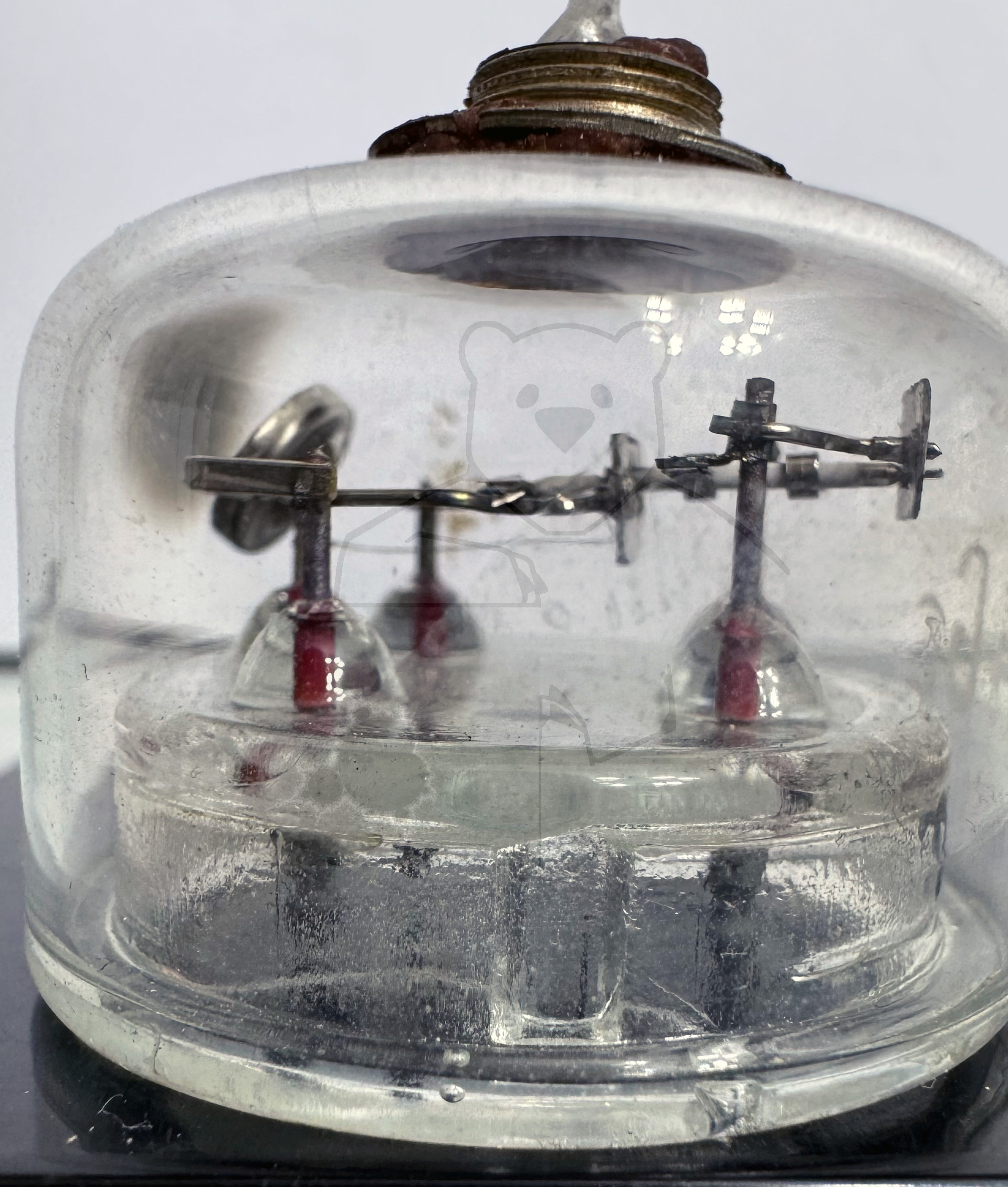

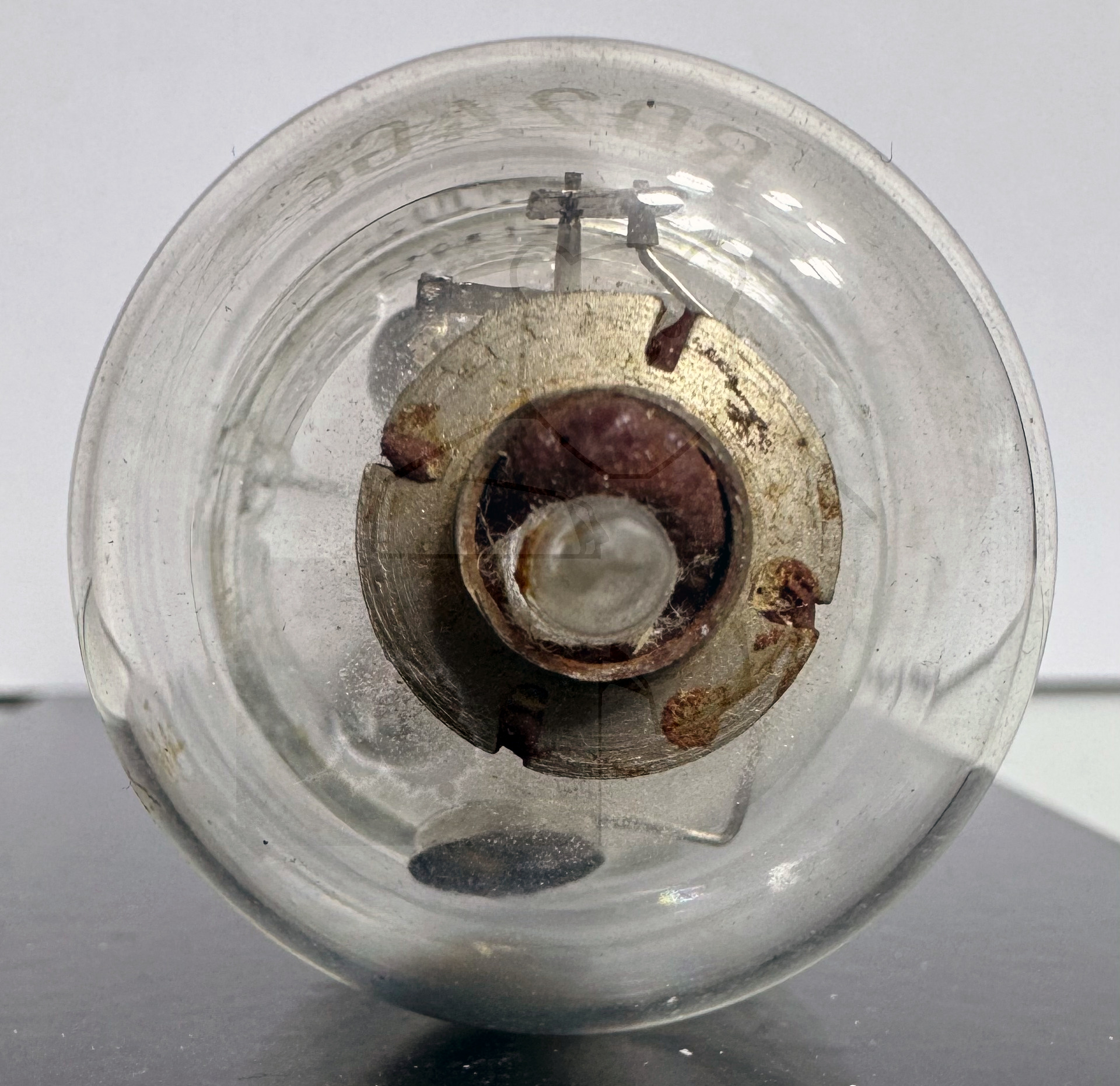

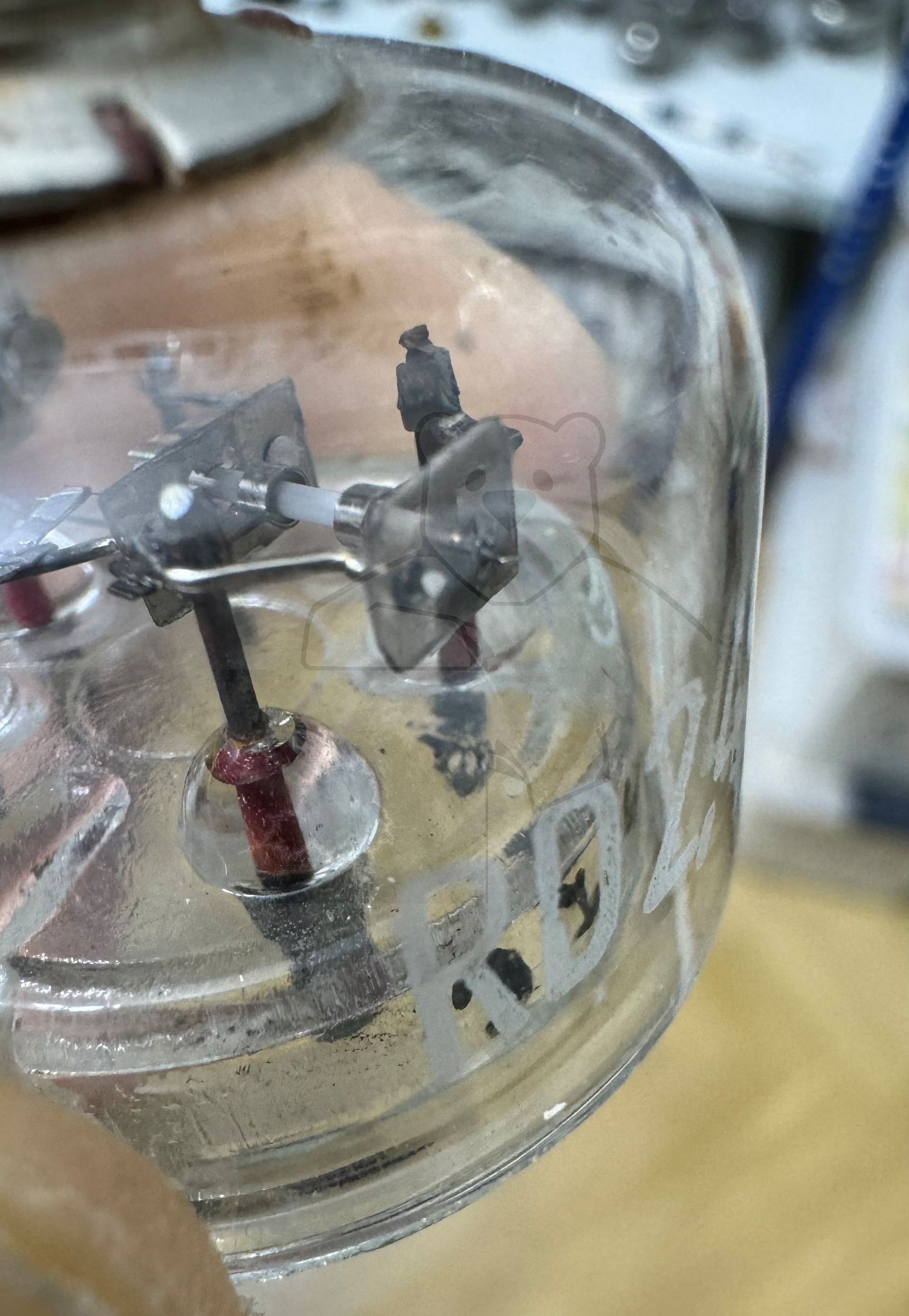

Daten und Bilder der Röhre: RD2,4Gc

🔎 Beschreibung der Röhre: RD2,4Gc

Name	RD2,4Gc
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 15:19:18

🔎 Beschreibung der Systeme für die Röhre: RD2,4Gc

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1
Anode 2	a2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

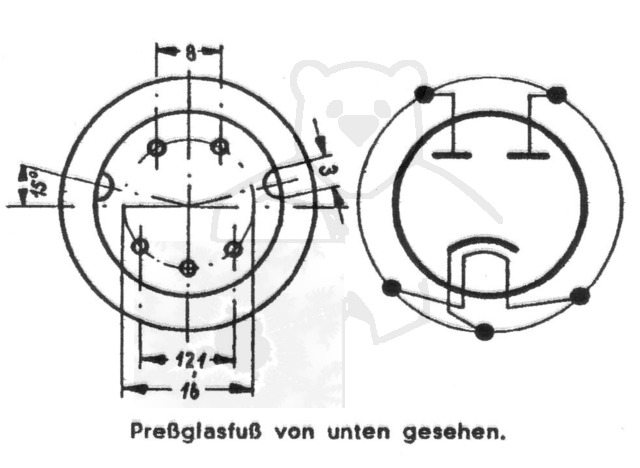

🔎 Sockelschaltung der RD2,4Gc

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: RD2,4Gc
Datenblatt RD2,4Gc Lorenz.pdf (1649 kB)
