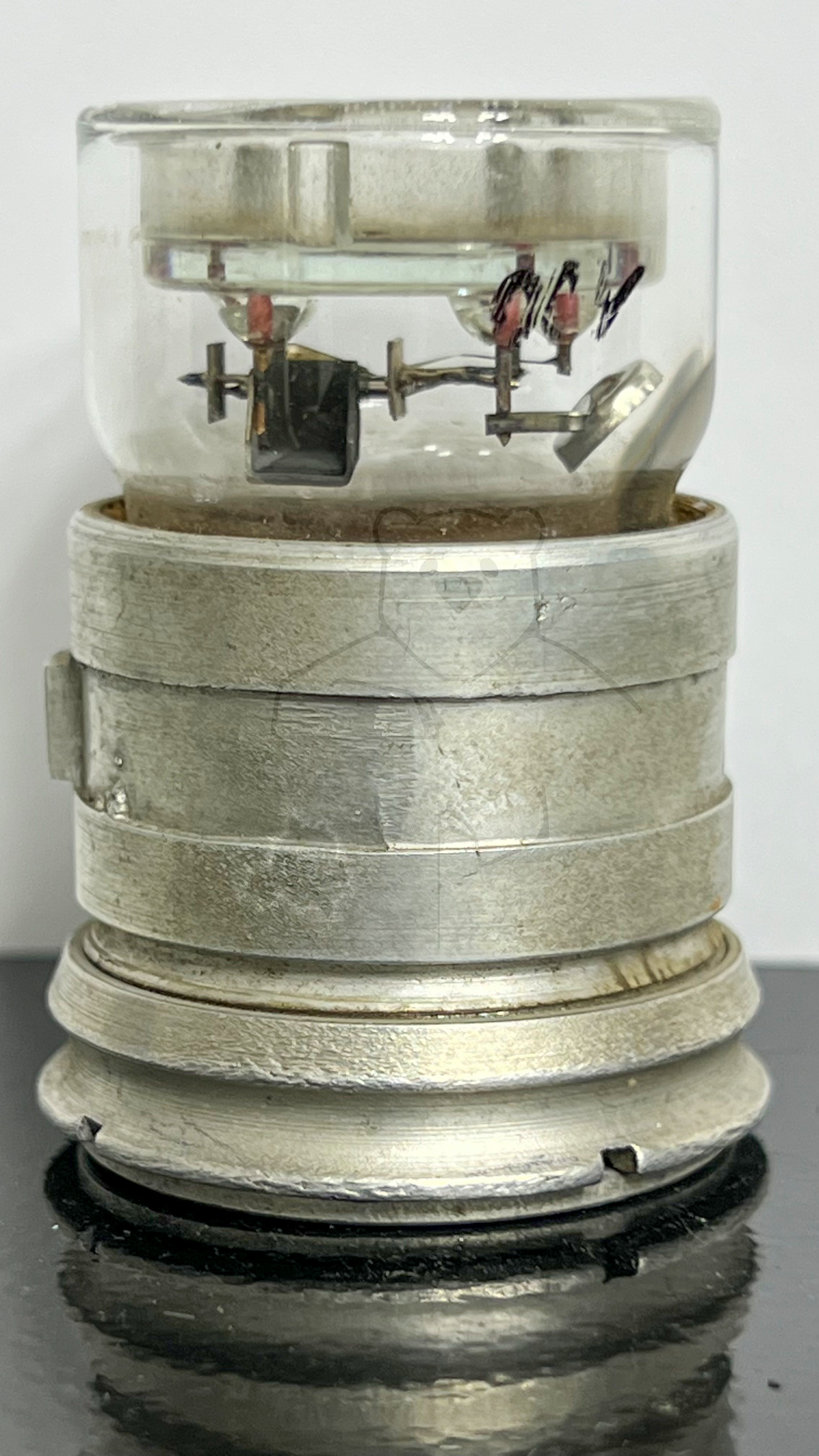

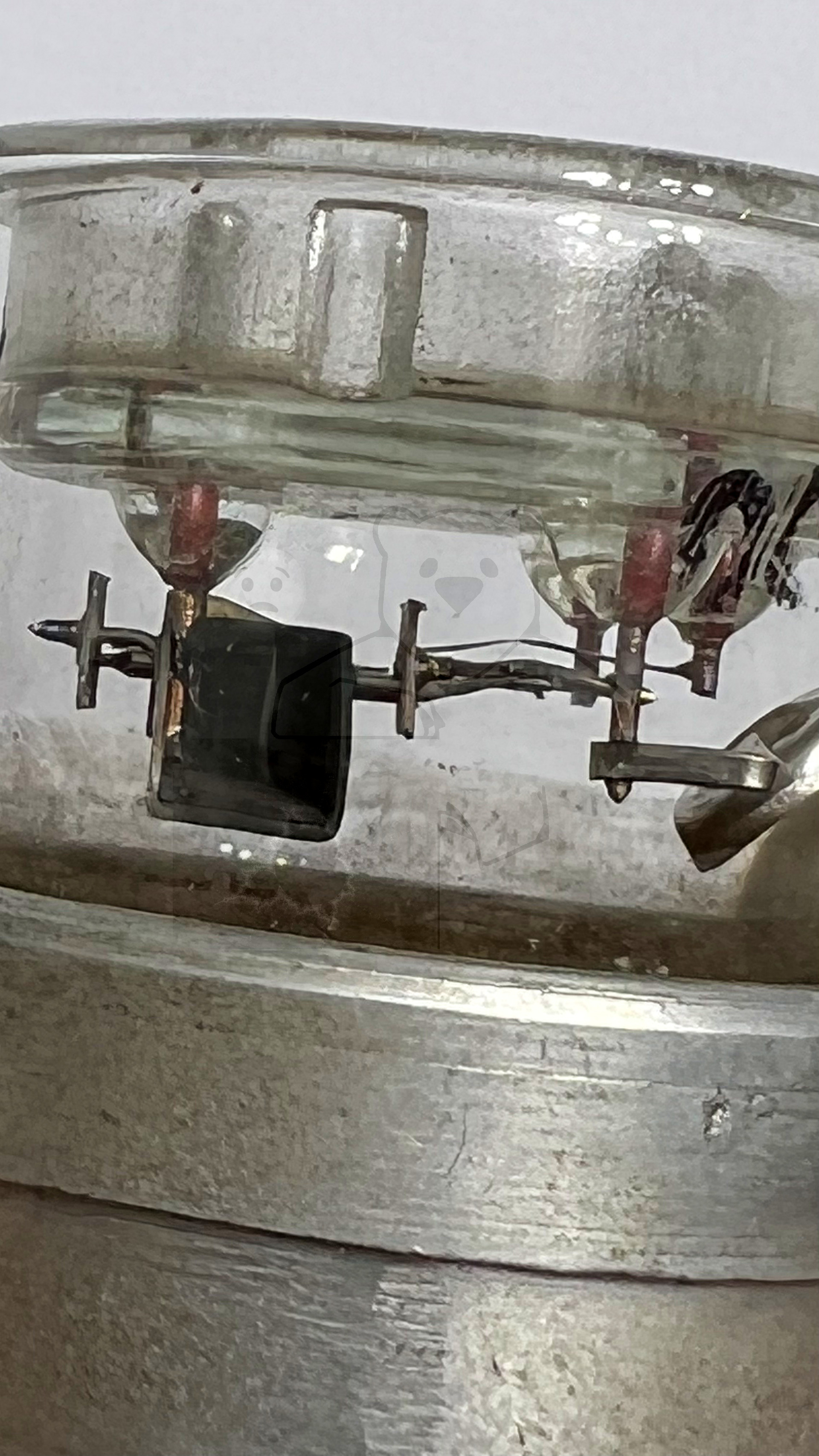

Daten und Bilder der Röhre: RD12Ta1

🔎 Beschreibung der Röhre: RD12Ta1

Name	RD12Ta1
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,08
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	10.07.2022

🔎 Beschreibung der Systeme für die Röhre: RD12Ta1

	System 1
Kathode	K
Gitter 1	G
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	A
Anode 2
Leuchtschirm
Heizung	H, H
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

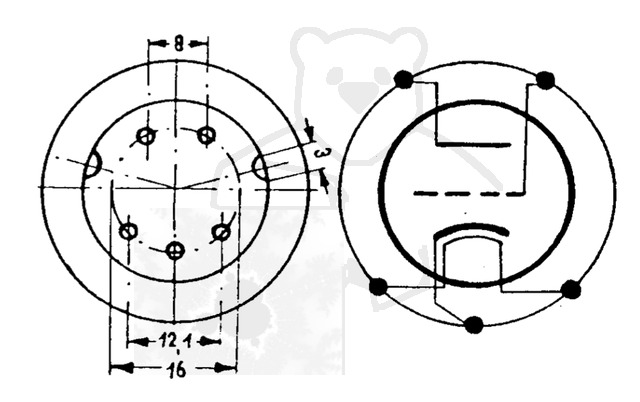

🔎 Sockelschaltung der RD12Ta1

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: RD12Ta1
Datenblatt RD12Ta Lorenz.pdf (112 kB)
