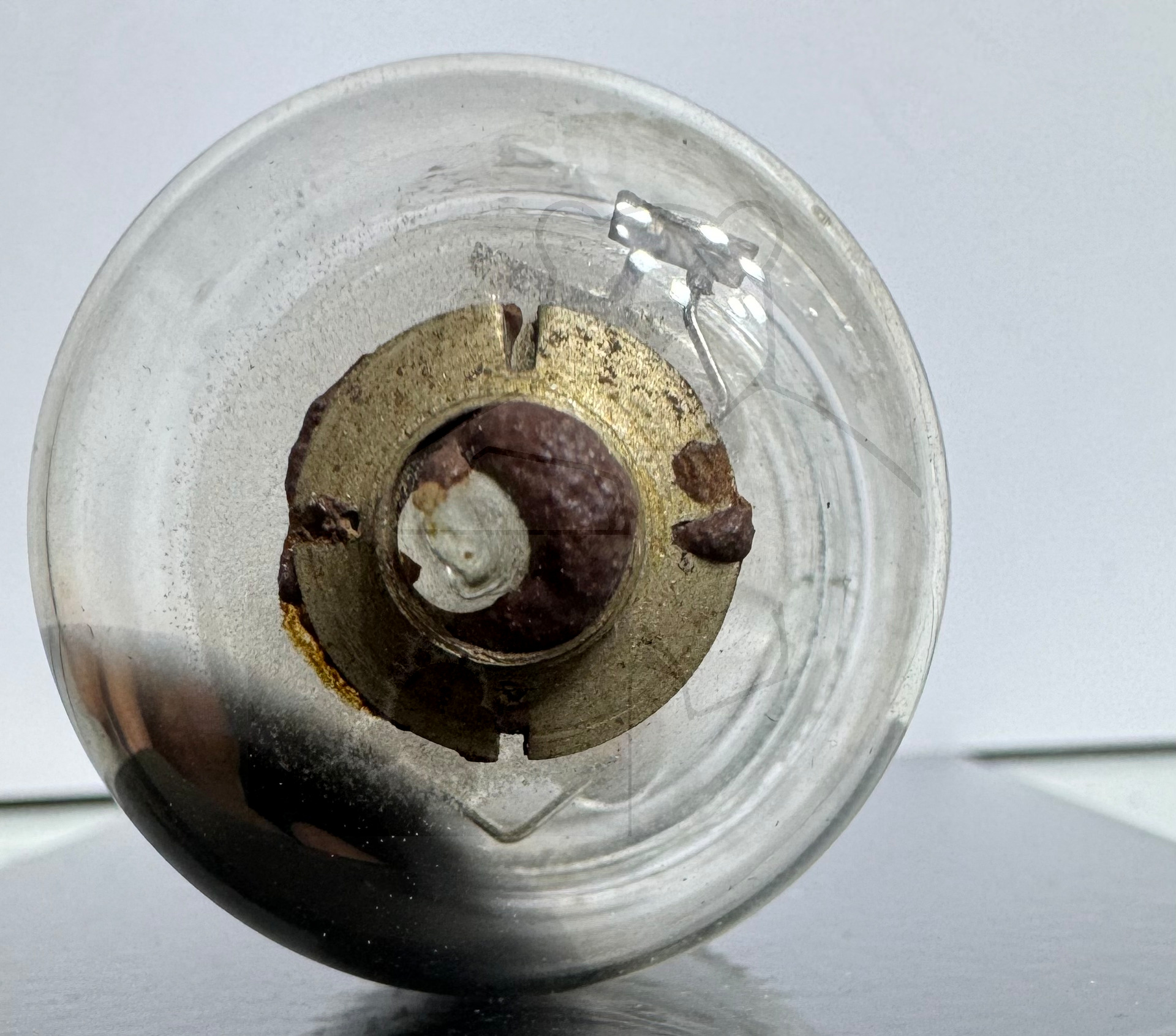

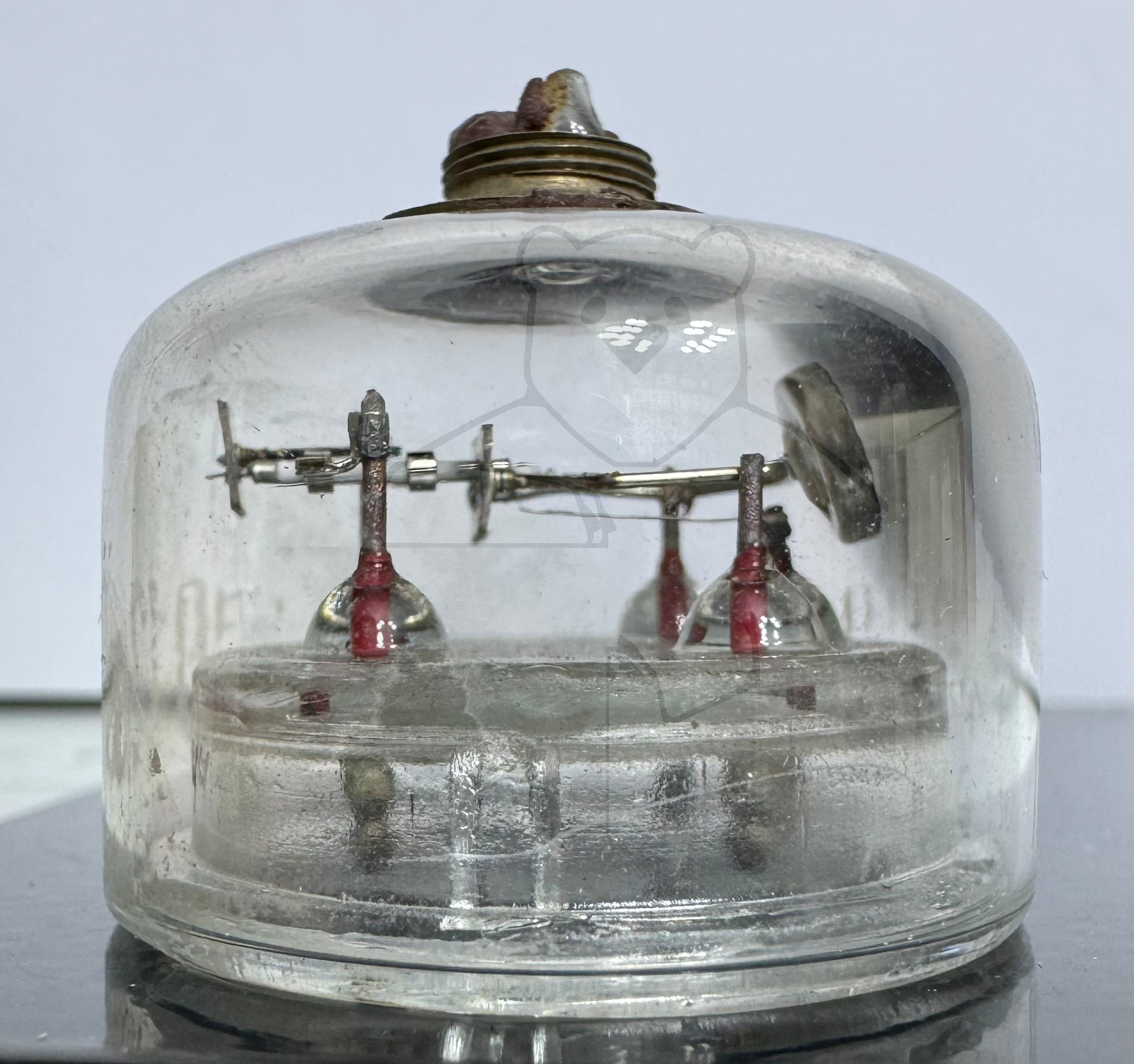

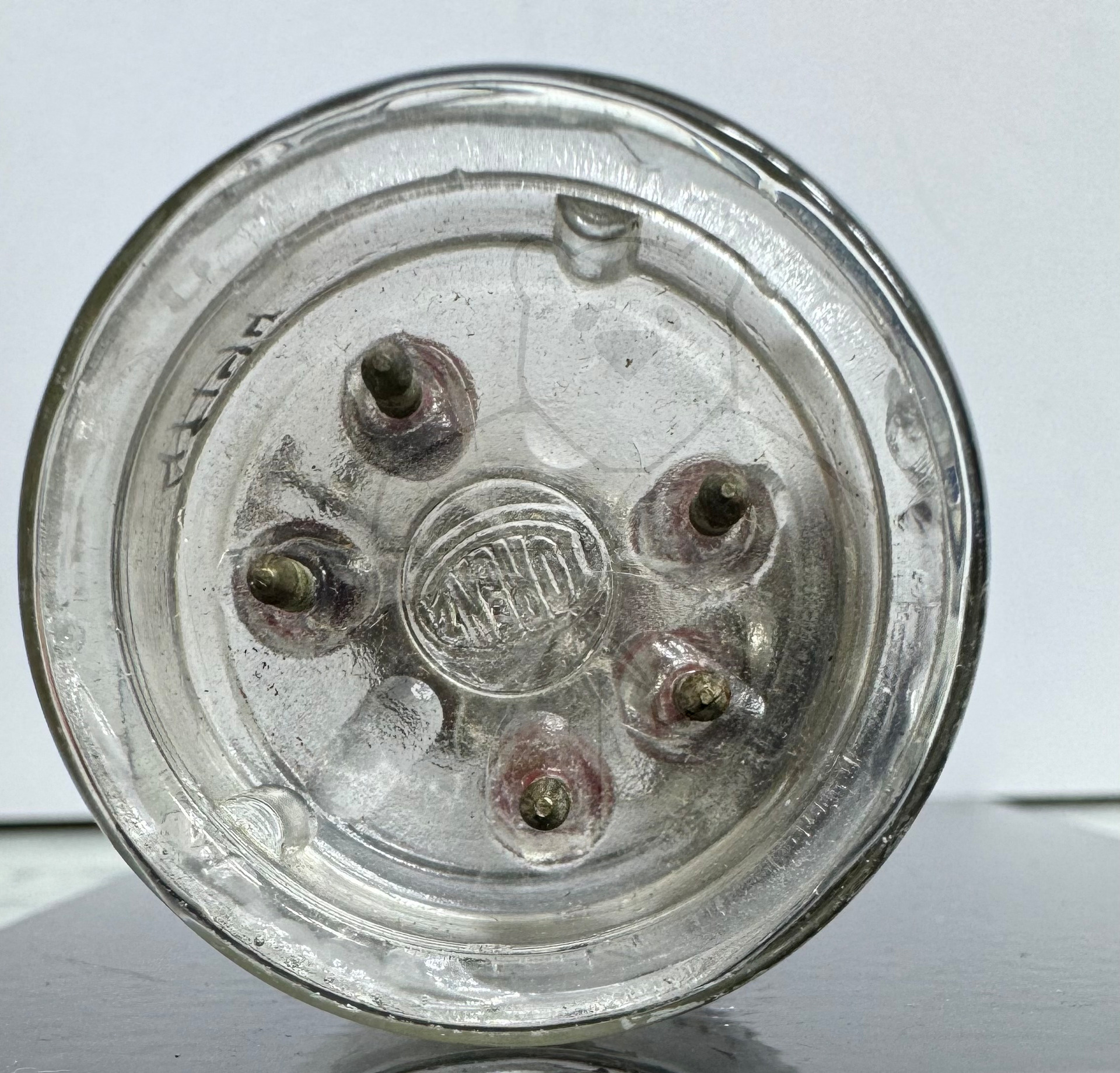

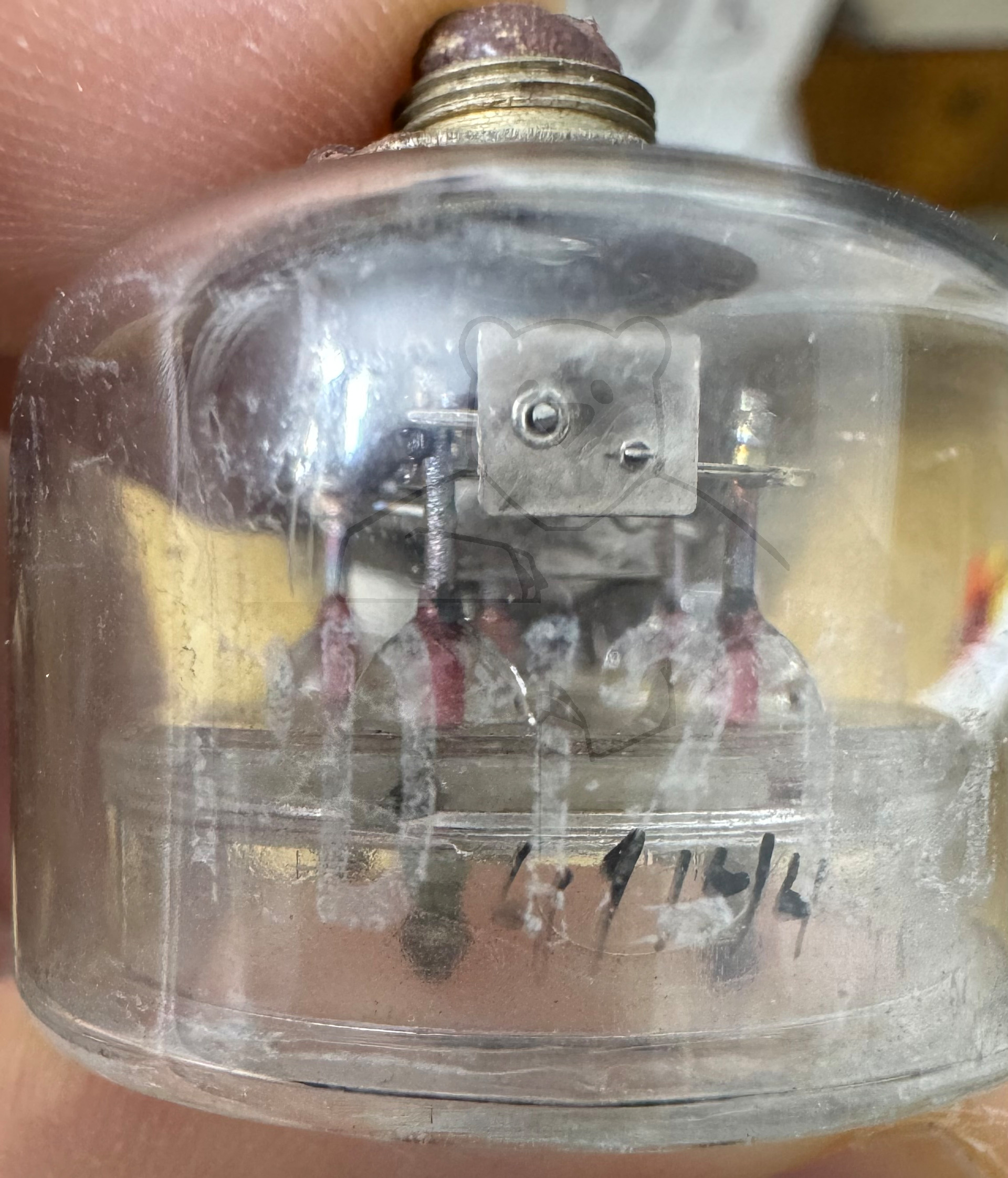

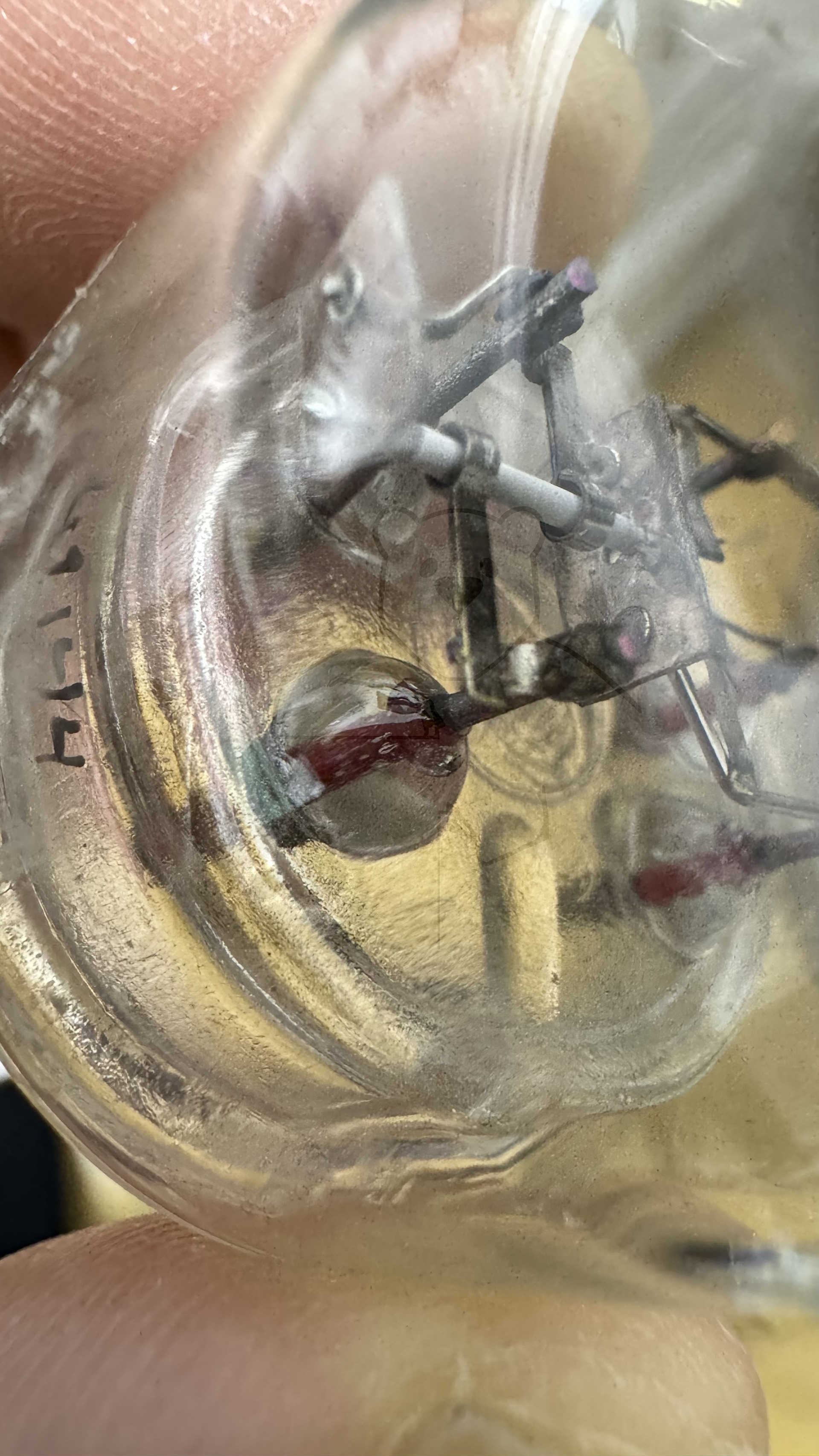

Daten und Bilder der Röhre: RD12Ga

🔎 Beschreibung der Röhre: RD12Ga

Name	RD12Ga
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,065
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 15:13:38

🔎 Beschreibung der Systeme für die Röhre: RD12Ga

	System 1
Kathode	f
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1
Anode 2	a2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

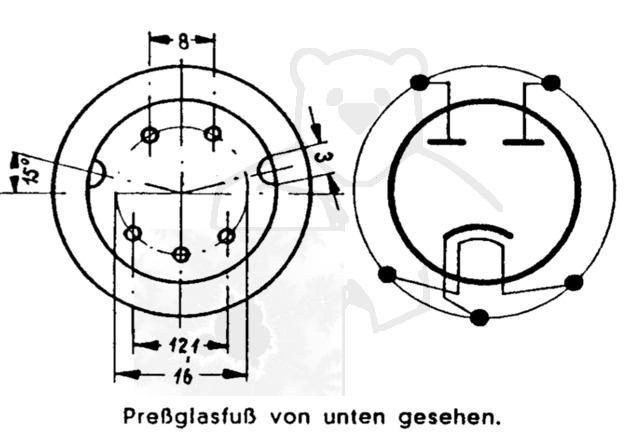

🔎 Sockelschaltung der RD12Ga

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: RD12Ga
Datenblatt RD12Ga Lorenz [www.tubedata.info].pdf (88 kB)
