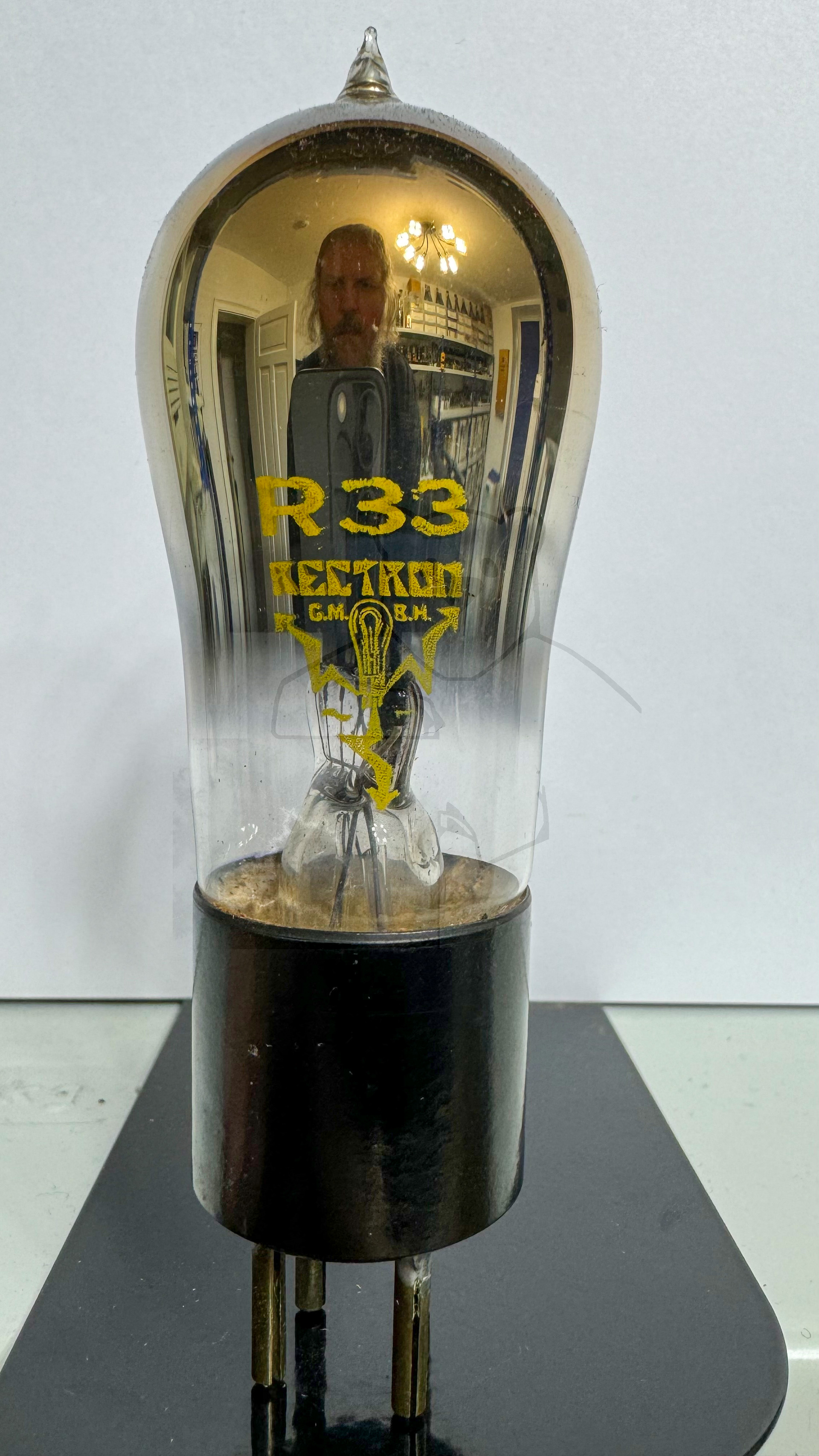

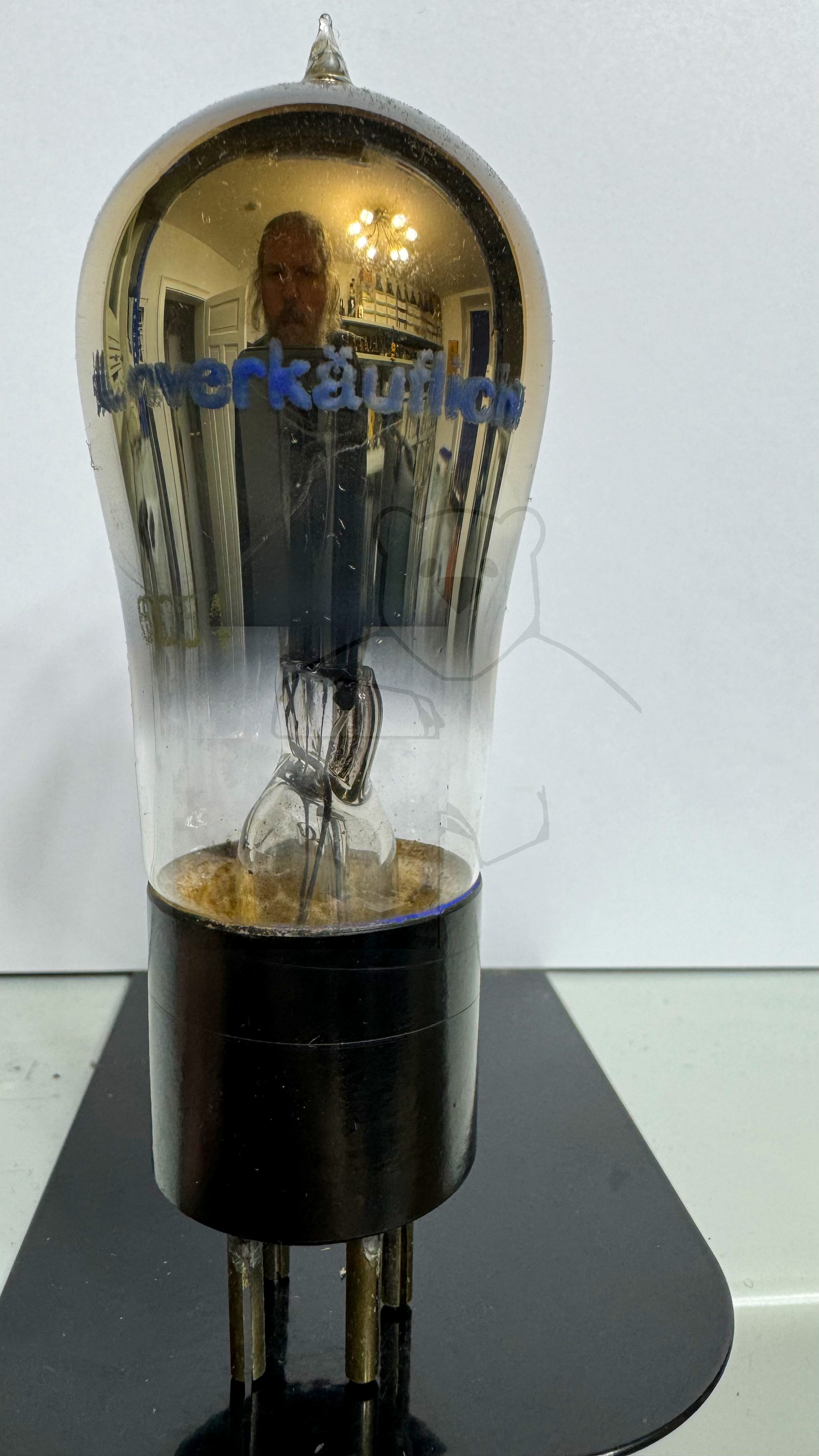

Daten und Bilder der Röhre: R33

🔎 Beschreibung der Röhre: R33

Name	R33
Vergleichsname
Heizspannung (Volt)	1,8
Heizstrom (Ampère)	2,8
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen	Röhre arbeitet mit Edelgasfüllung
Letzte Änderung	11.06.2018 15:09:13

🔎 Beschreibung der Systeme für die Röhre: R33

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2	4
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Gasgefuellt

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der R33

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: R33
Pruefkarte R33 1010 - Funke W19 Roehrenpruefer.pdf (148 kB)
