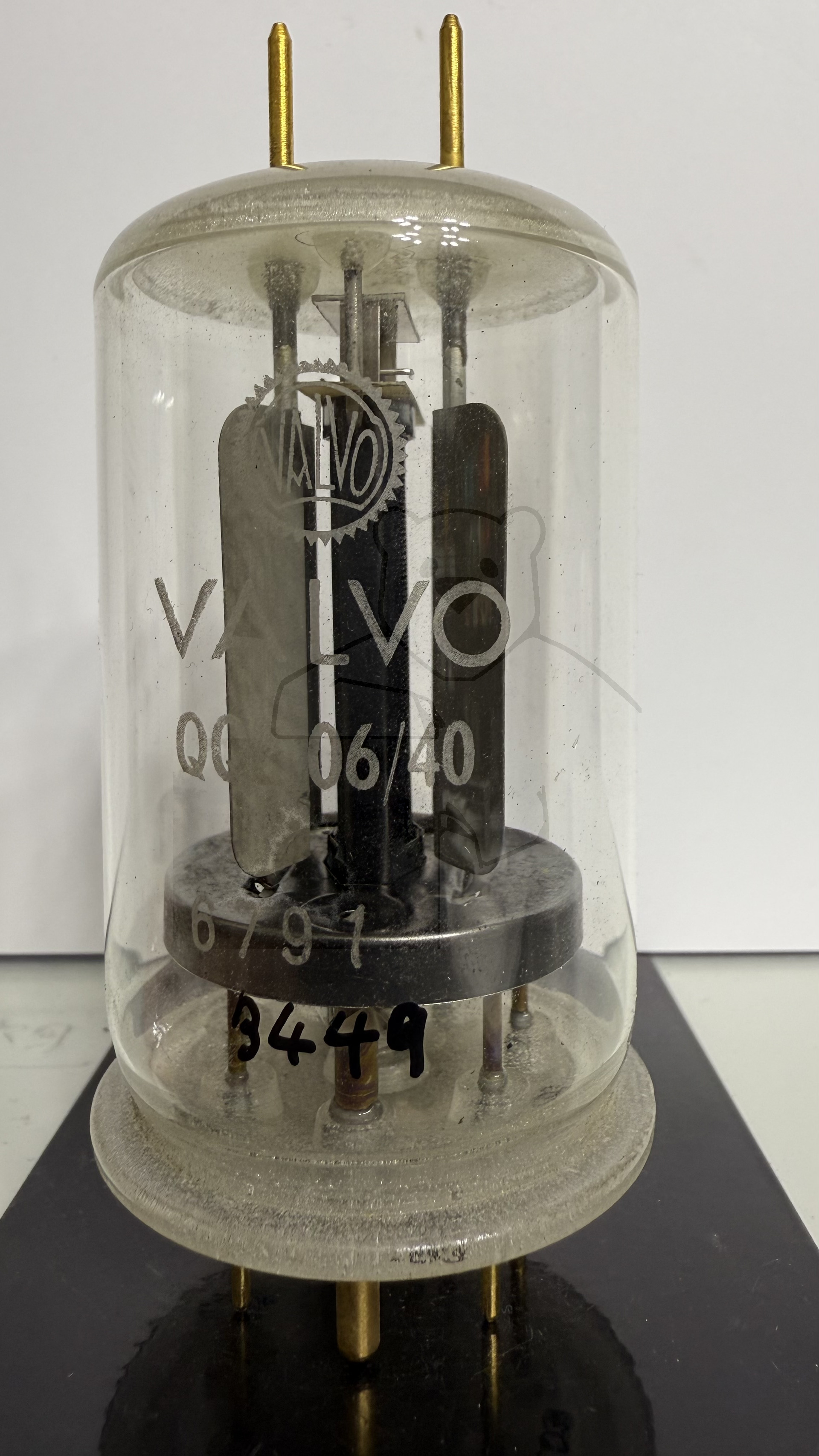

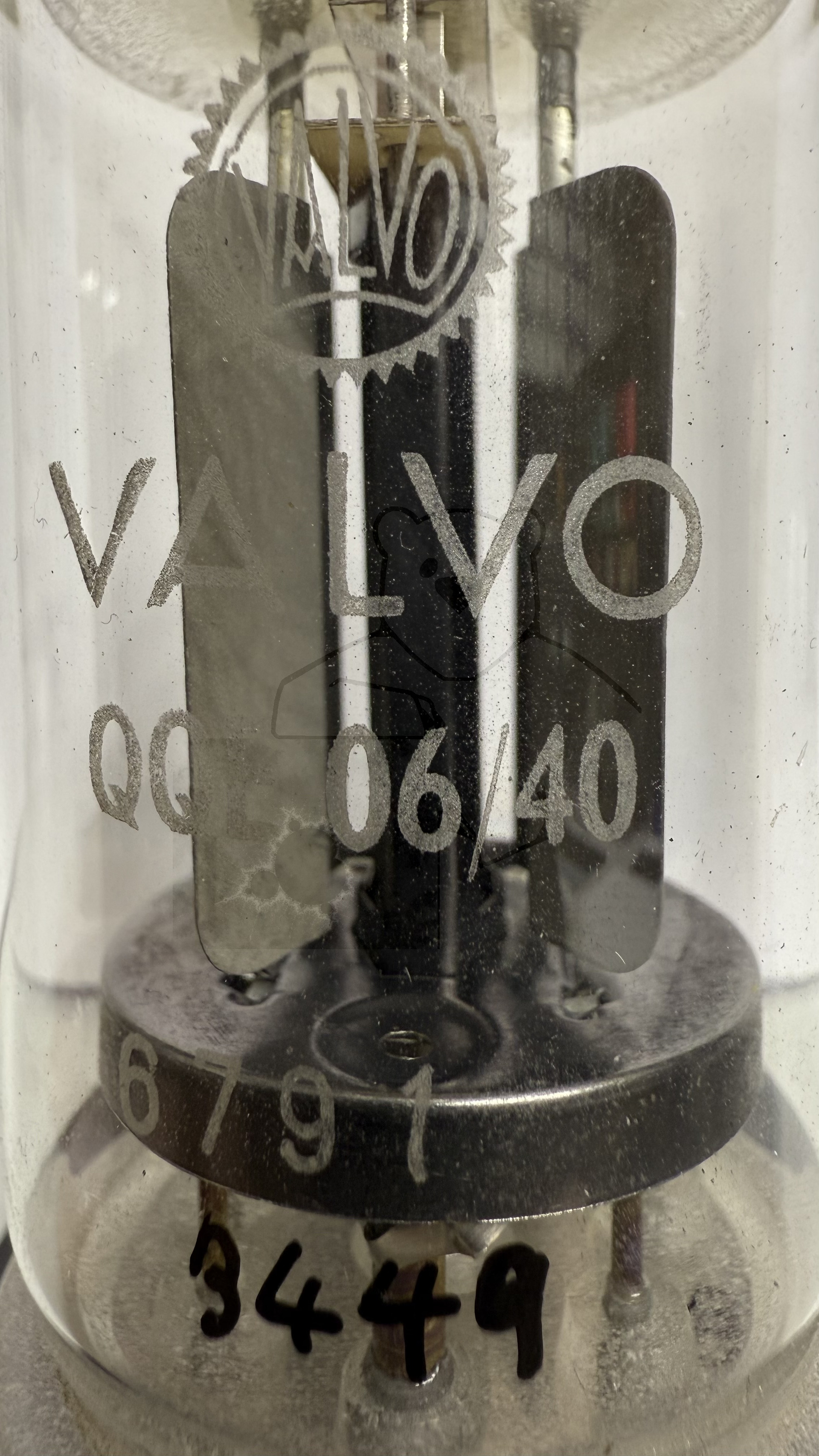

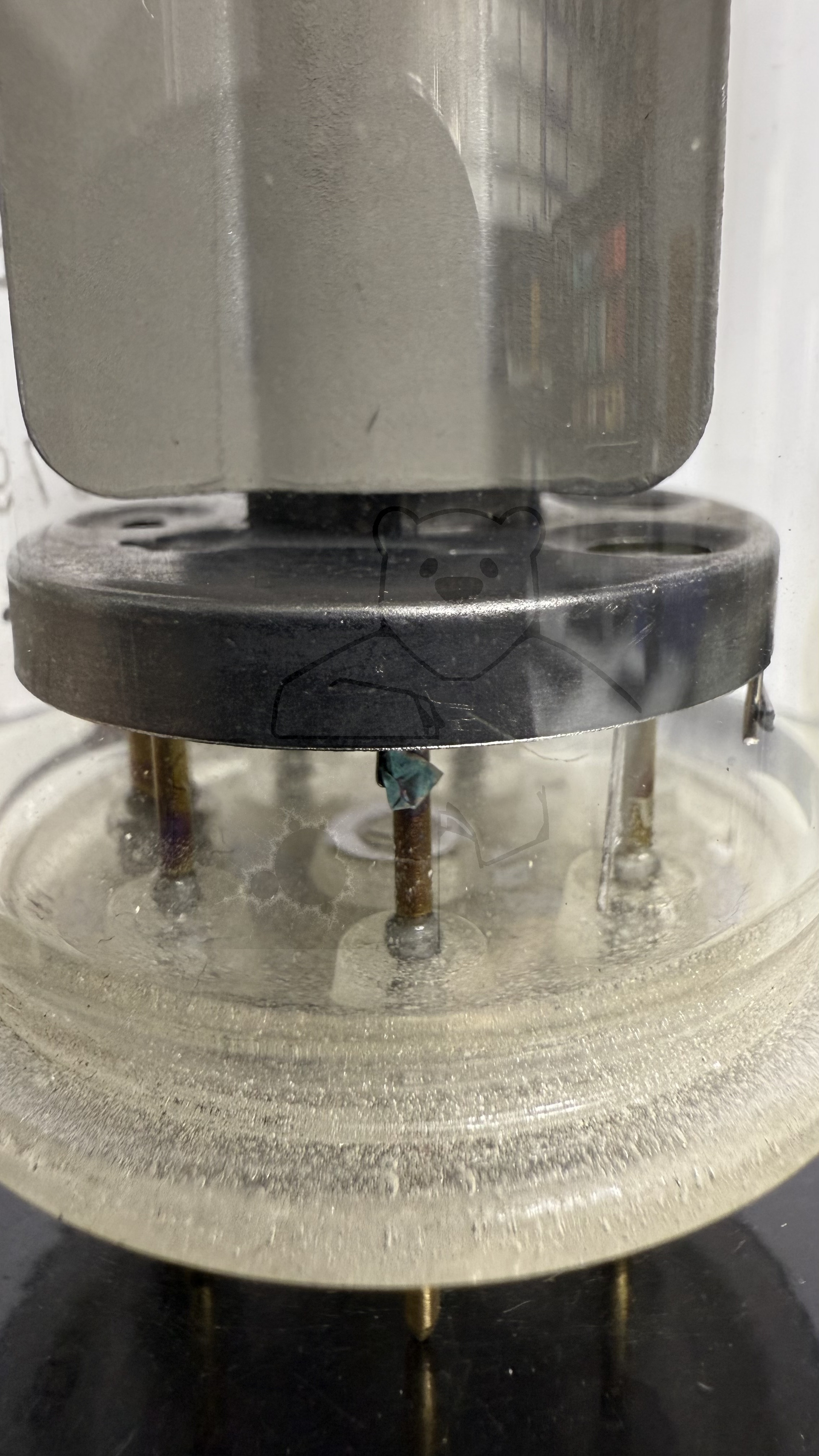

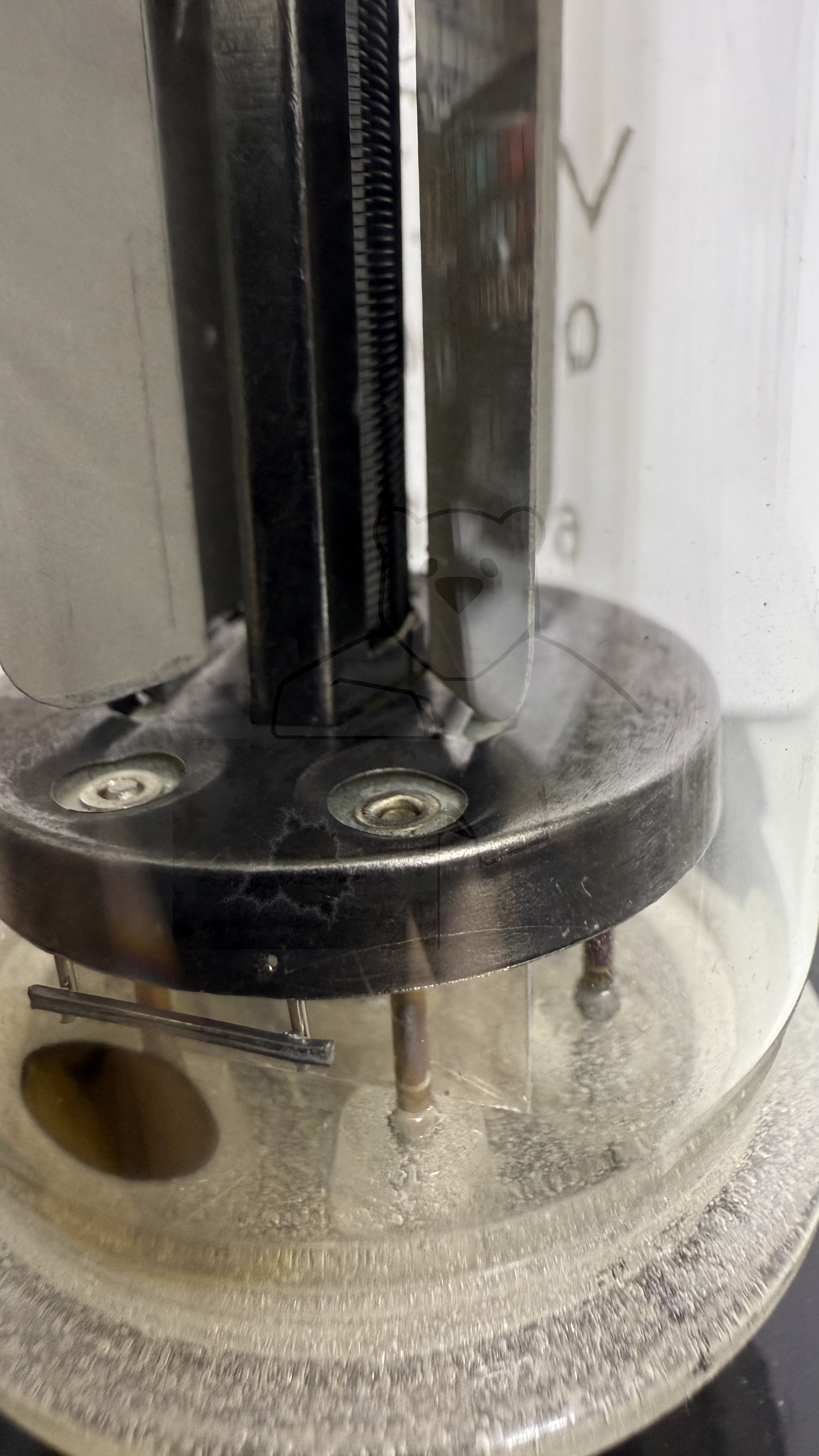

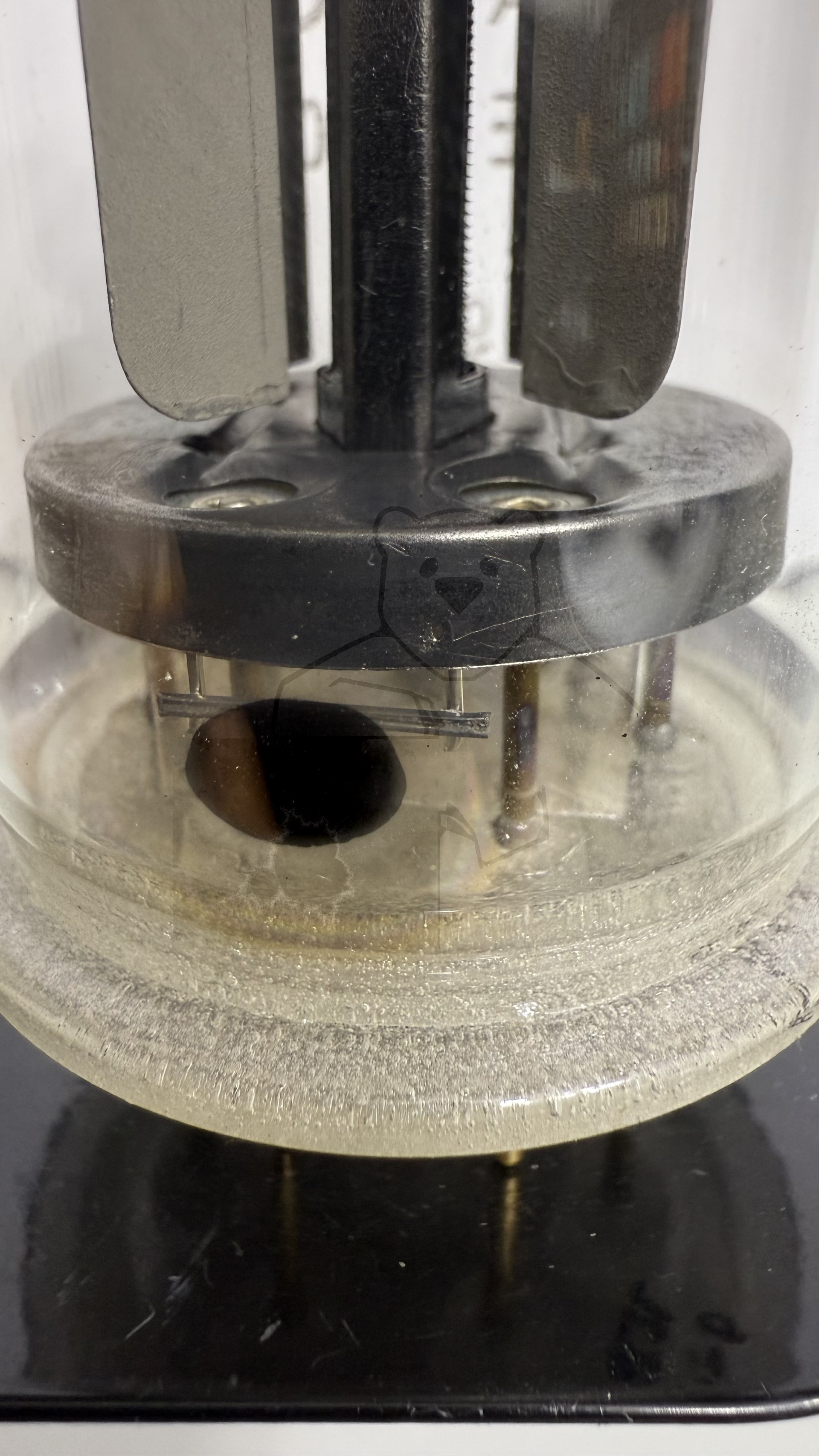

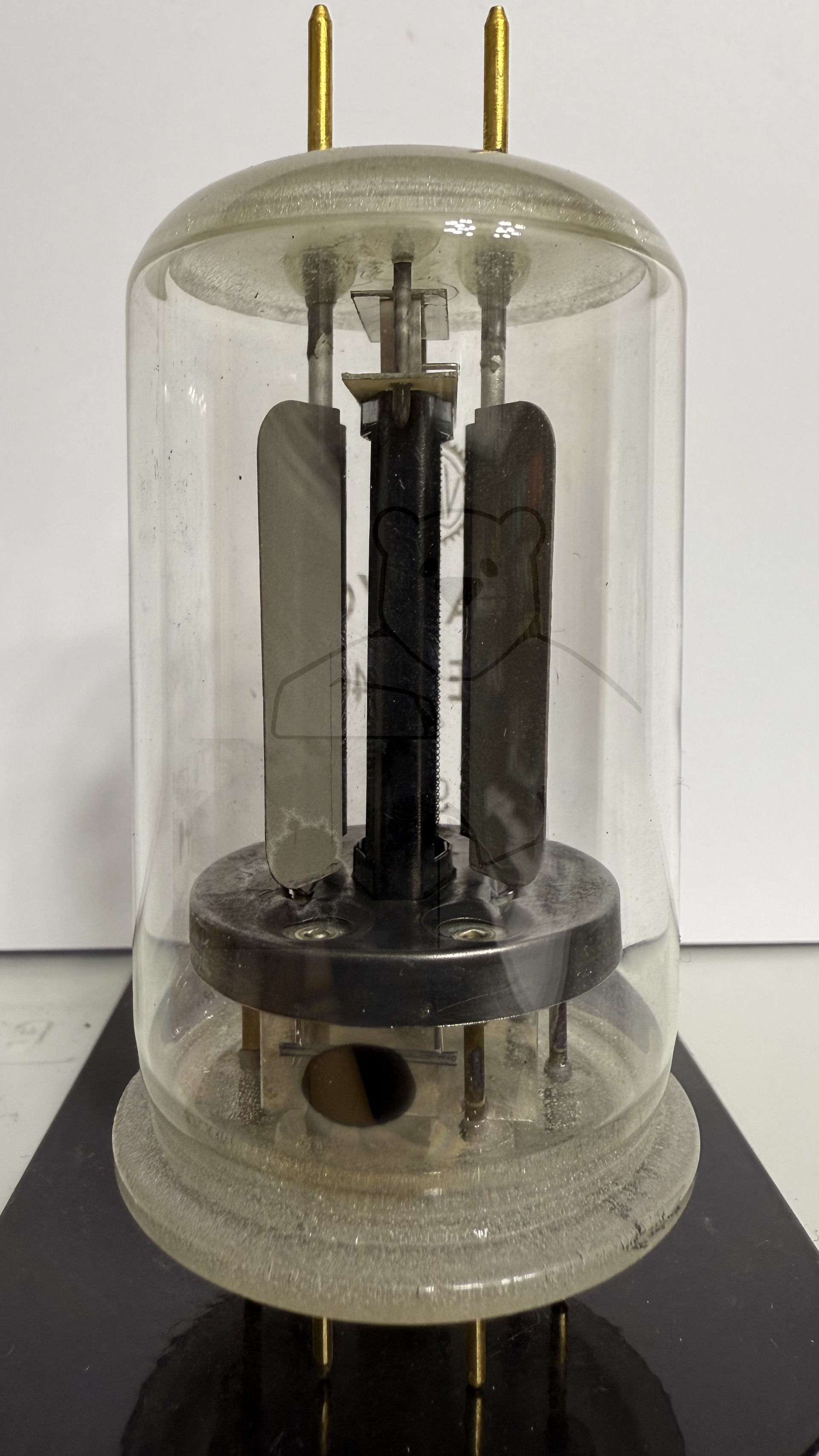

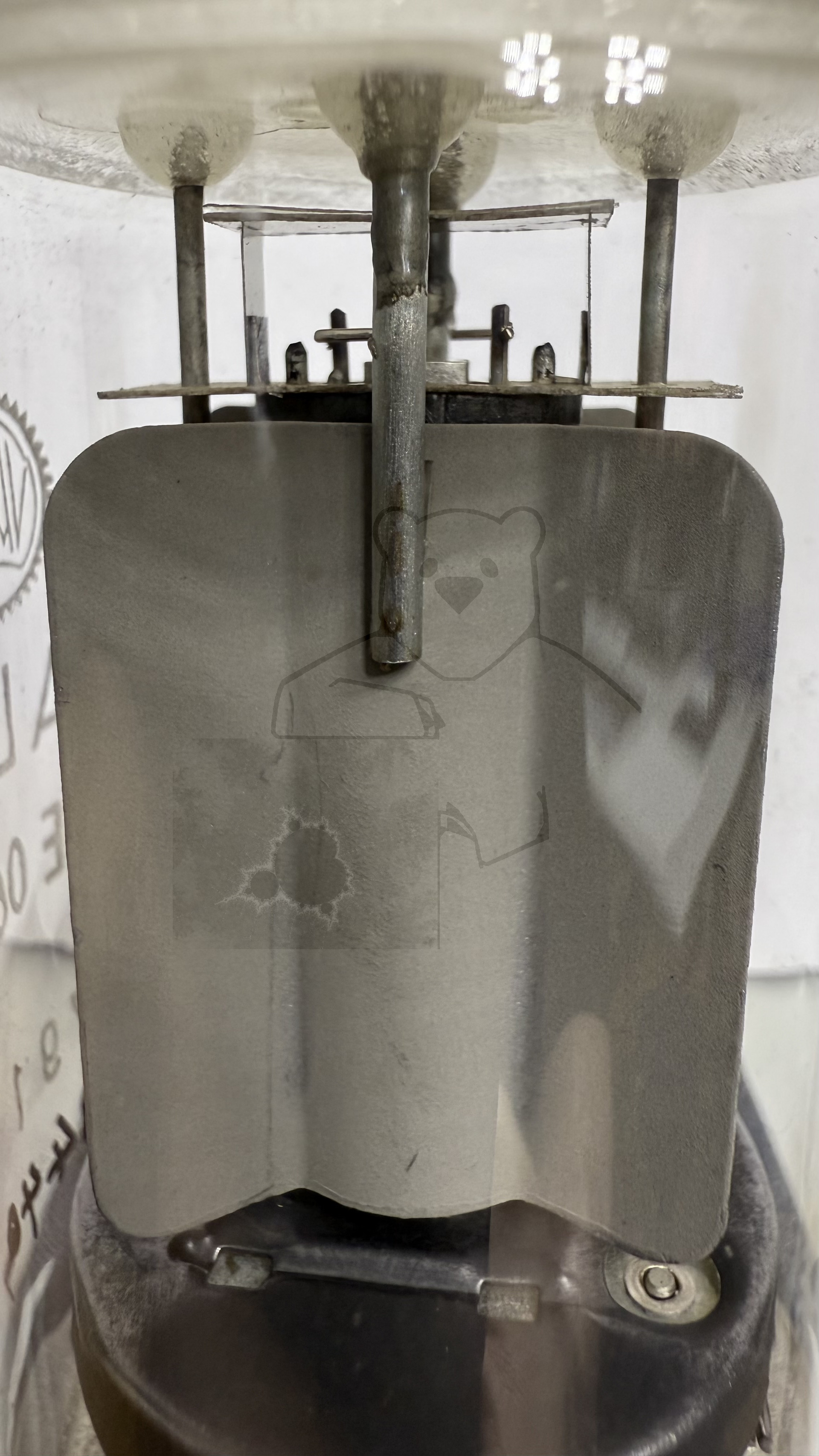

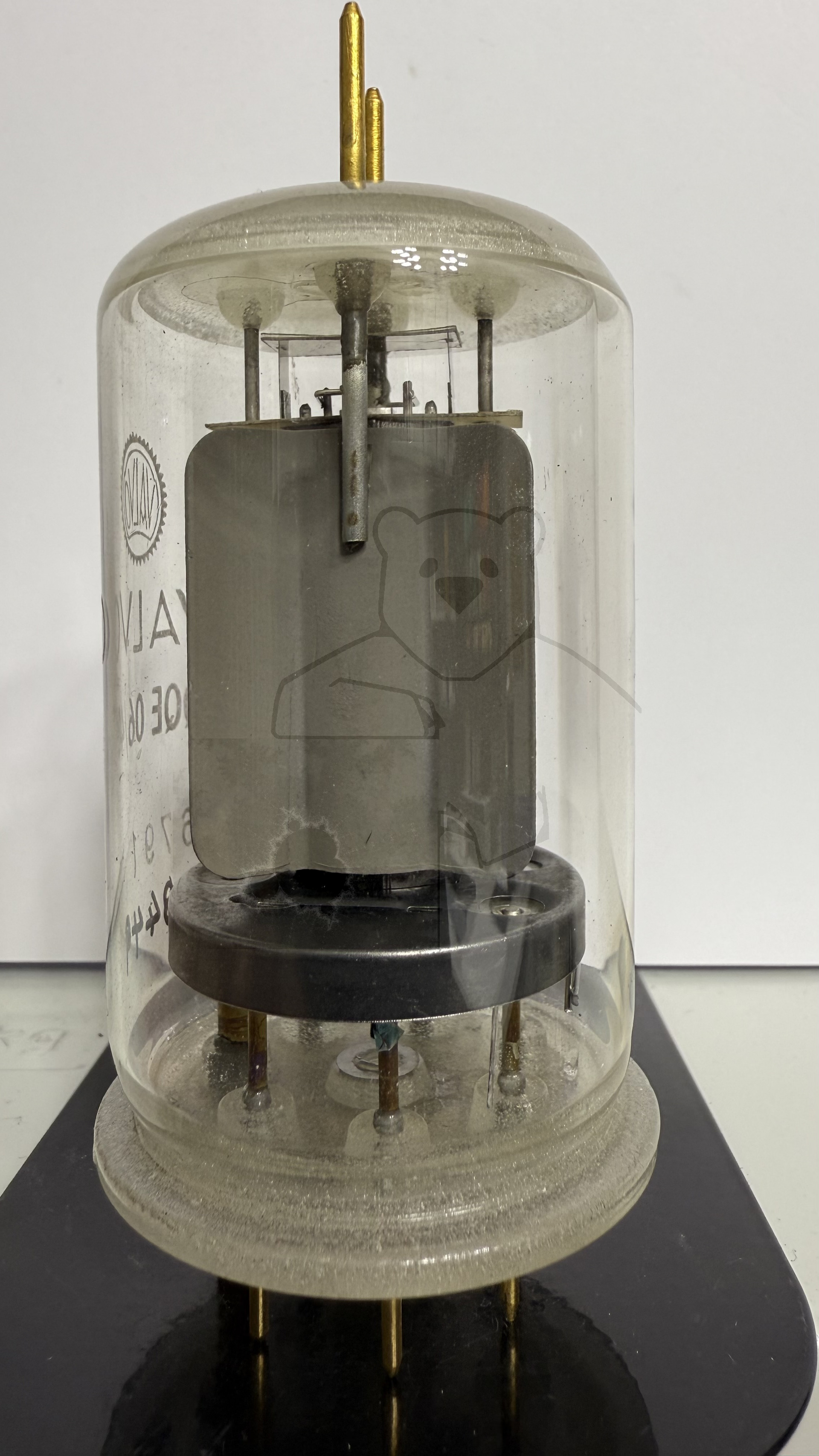

Daten und Bilder der Röhre: QQE06/40

🔎 Beschreibung der Röhre: QQE06/40

Name	QQE06/40
Vergleichsname	→ RS1009
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	1,8 oder 0,9
Art der Heizung	Indirekt

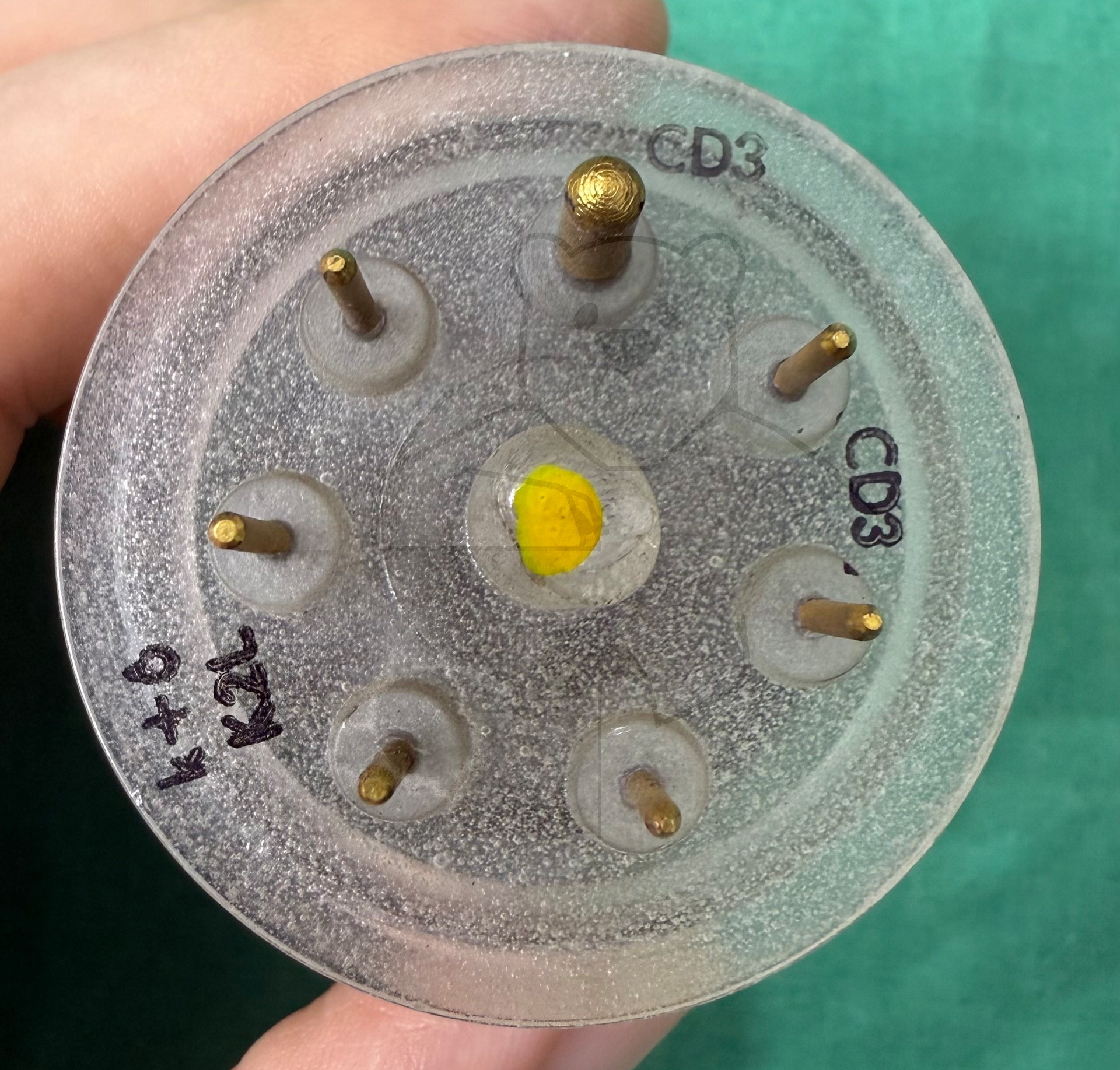

Röhren mit Sockel	→ Informationen zum Sockel: Septar, 7pol. → Liste aller Röhren mit: Septar, 7pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	11.06.2018 15:05:49

🔎 Beschreibung der Systeme für die Röhre: QQE06/40

	System 1	System 2
Kathode	4	4
Gitter 1	2	6
Gitter 2	3	3
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

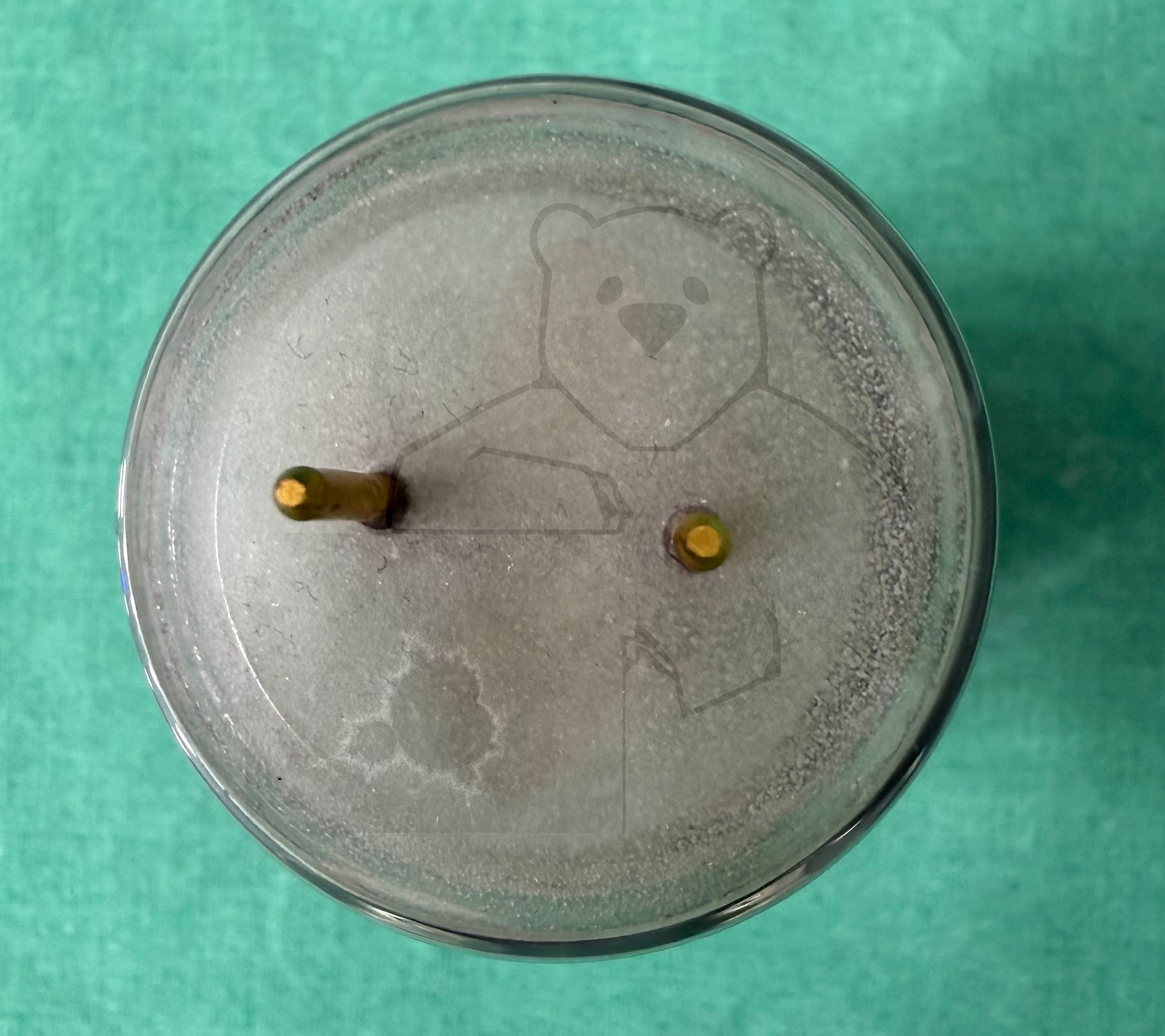

Anode 1	Kappe A1	Kappe A2
Anode 2
Leuchtschirm
Heizung	1, 7 - Mittelanzapfung auf Stift 5	1, 7 - Mittelanzapfung auf Stift 5
Abschirmung	4	4
Funktion	→ Endtetrode, Hochfrequenz	→ Endtetrode, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

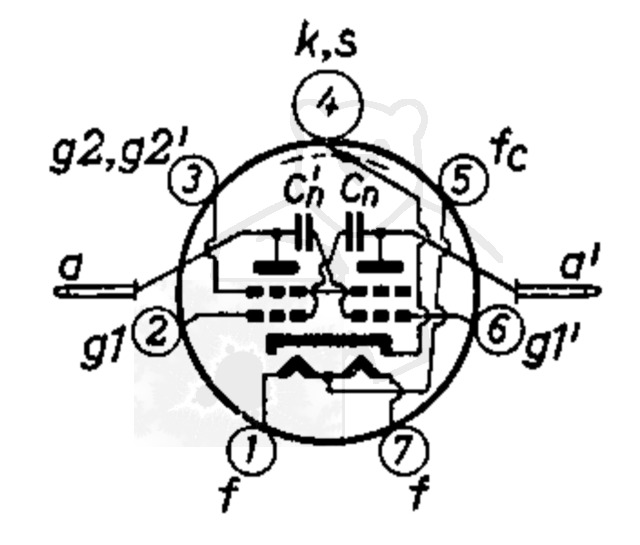

🔎 Sockelschaltung der QQE06/40

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: QQE06/40
Anwendung QQE06-40 Philips [www.tubedata.info].pdf (12423 kB)
Datenblatt QQE06-40 Philips.pdf (963 kB)
Datenblatt QQE06-40 Telefunken.pdf (882 kB)
Datenblatt QQE06-40 Valvo.pdf (404 kB)
Pruefkarte QQE06-40 QQV06-40 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (226 kB)
Pruefkarte QQE06-40 QQV06-40 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (252 kB)
