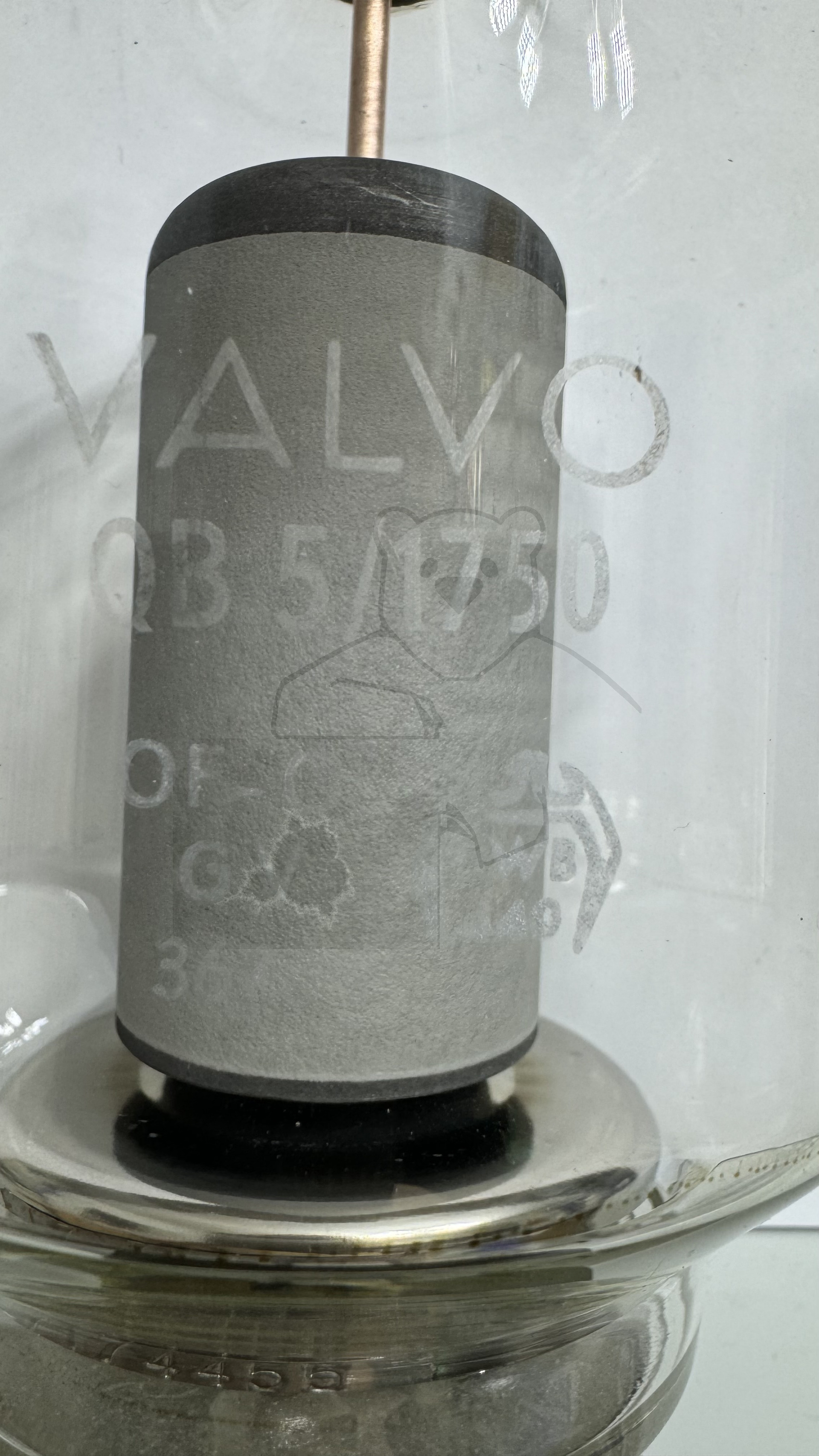

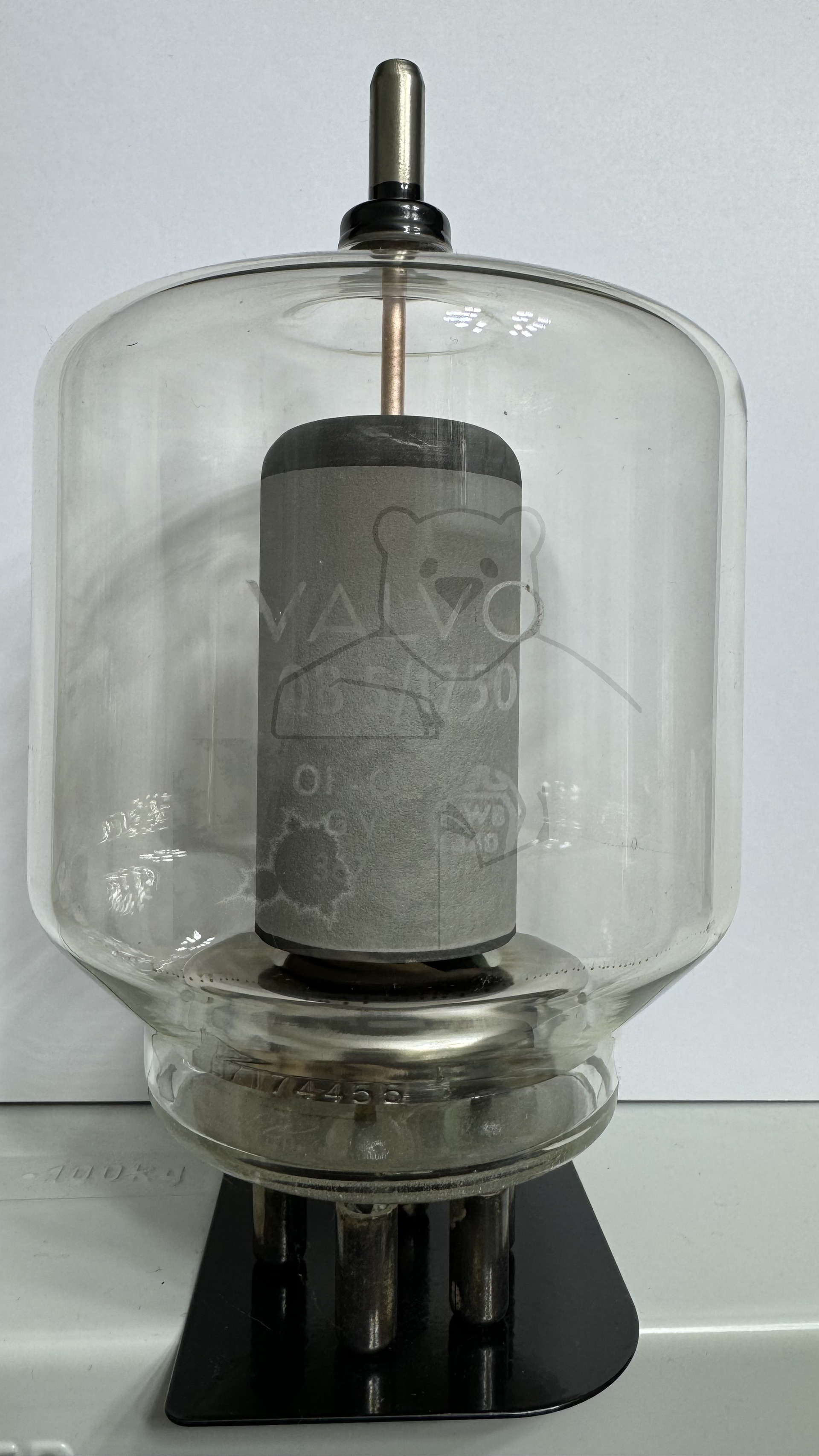

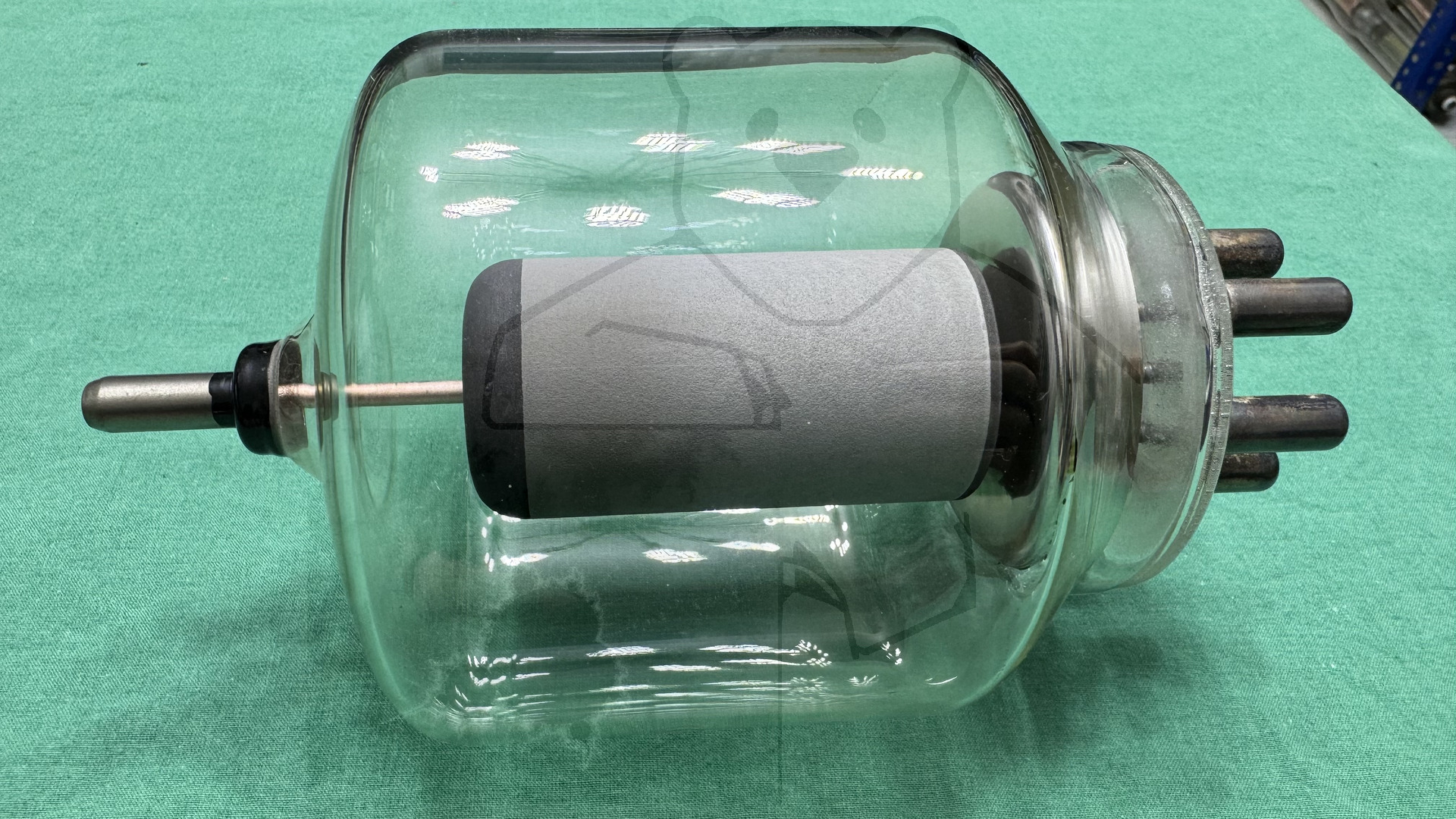

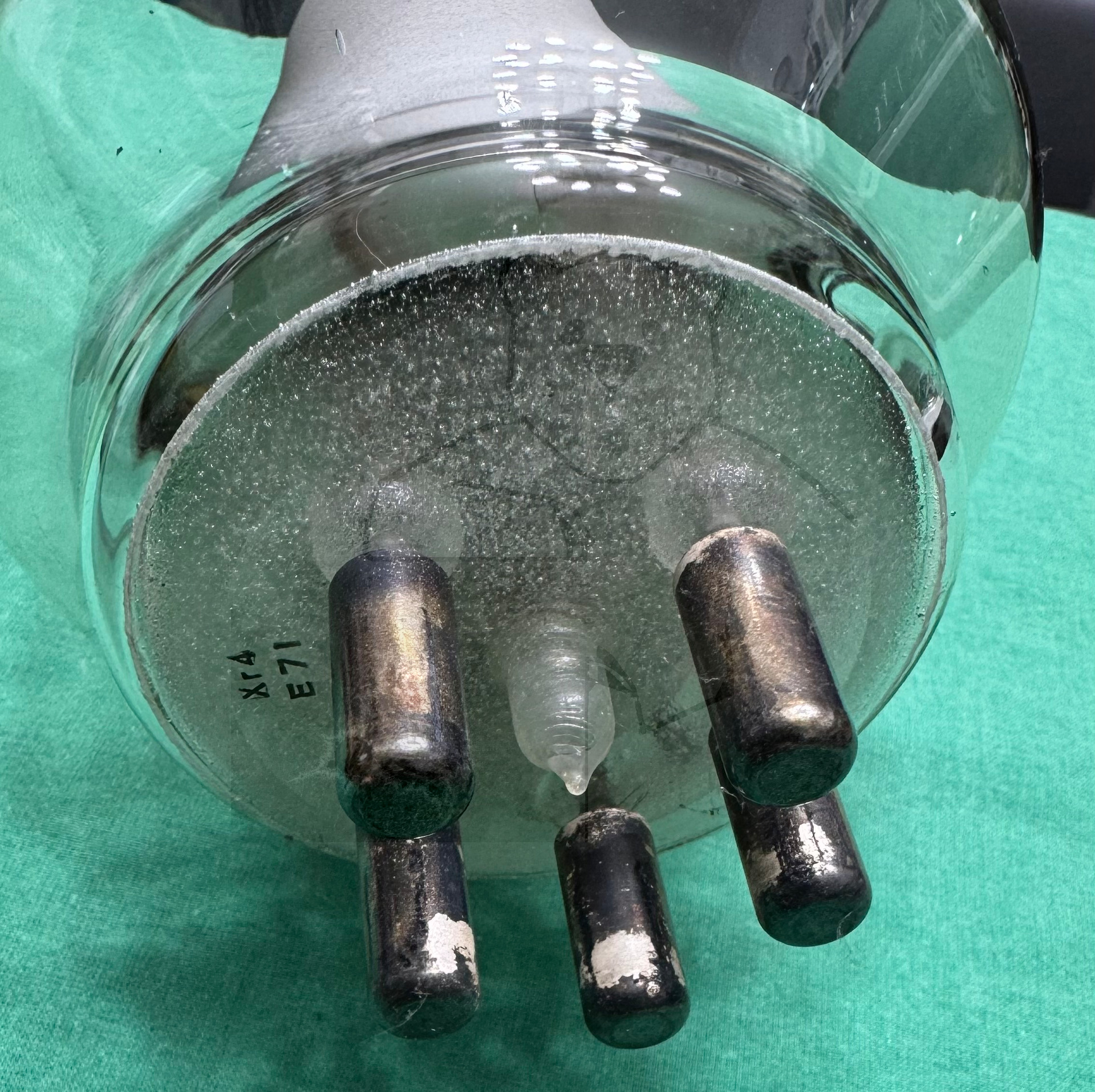

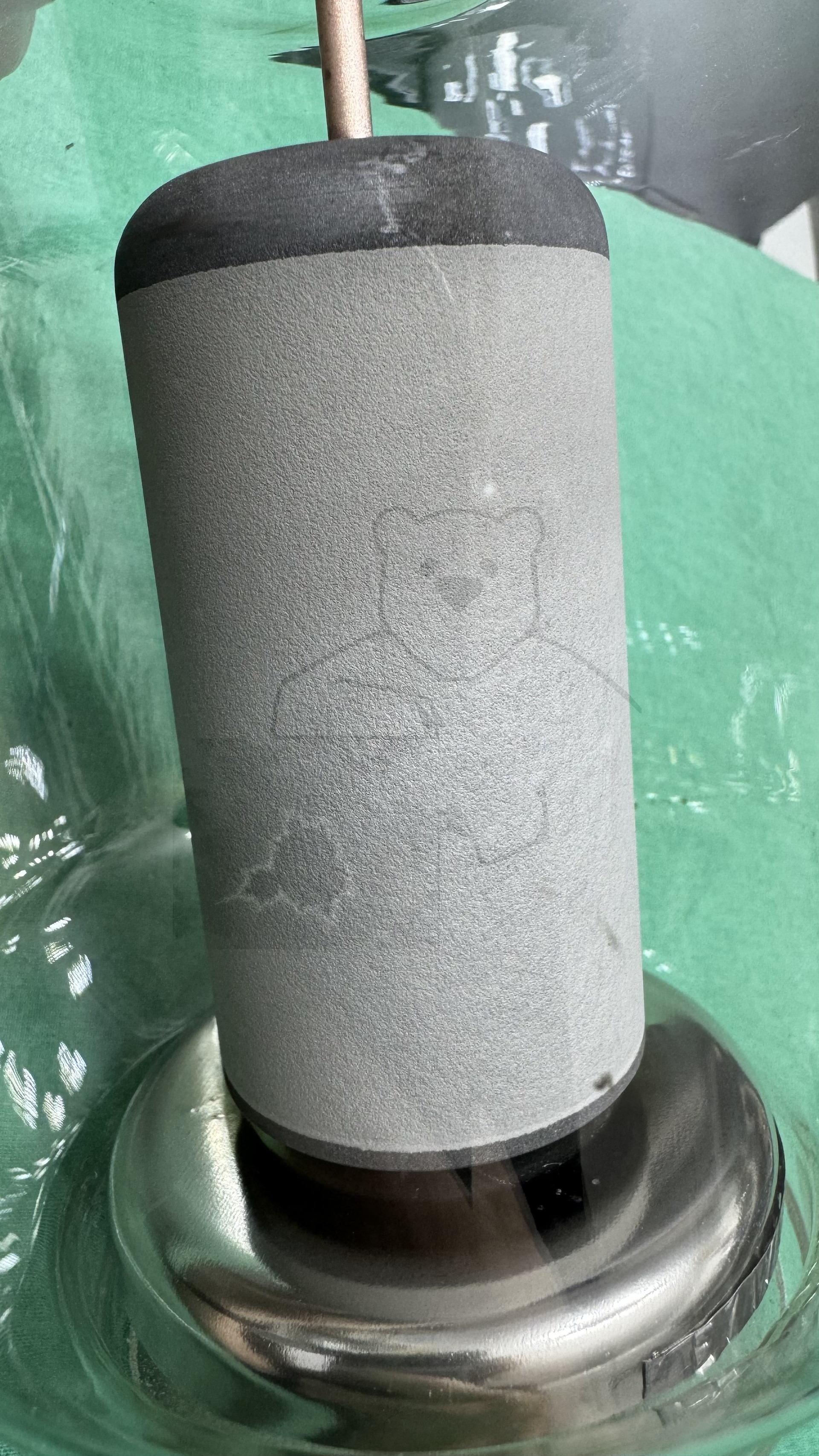

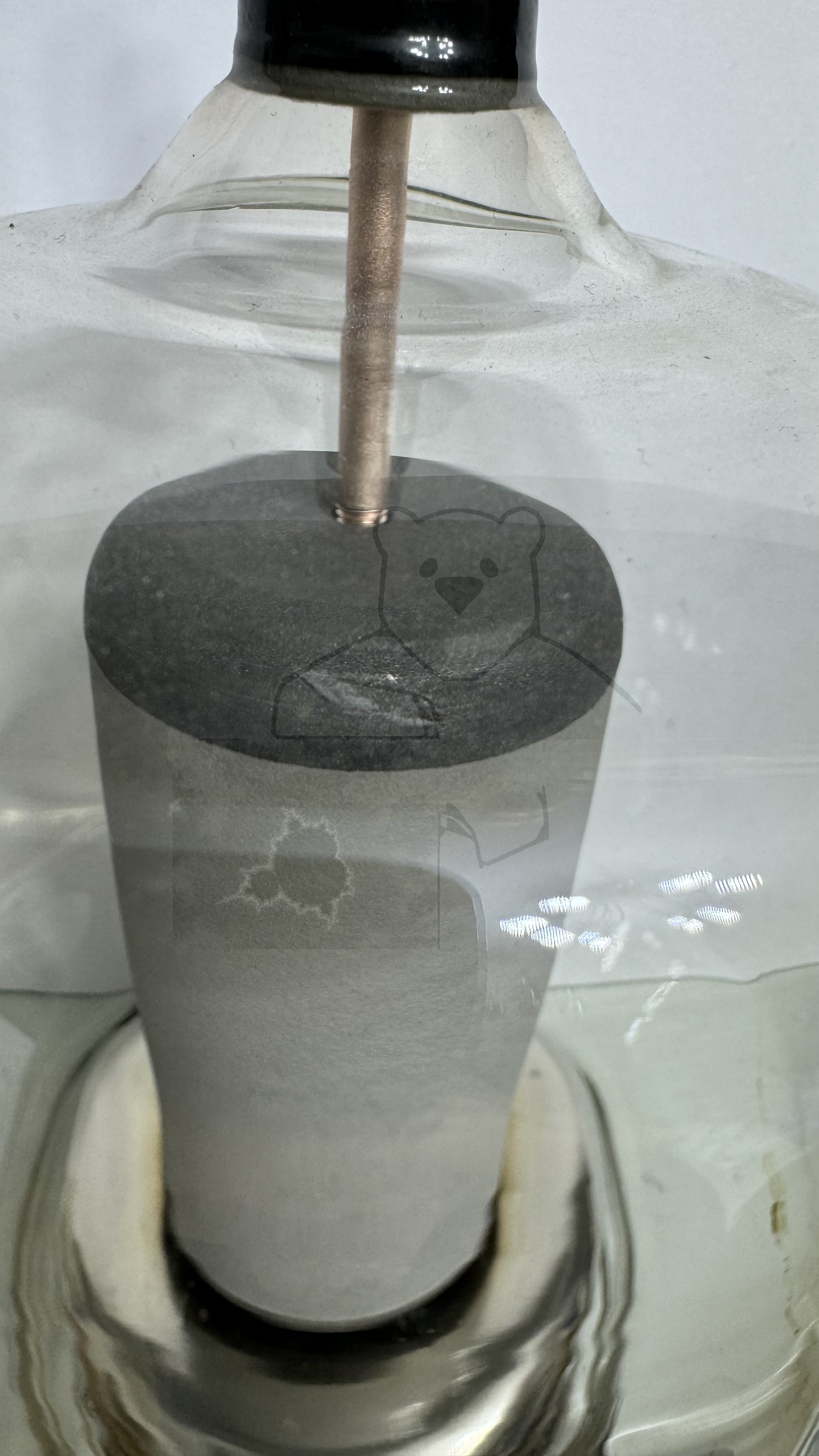

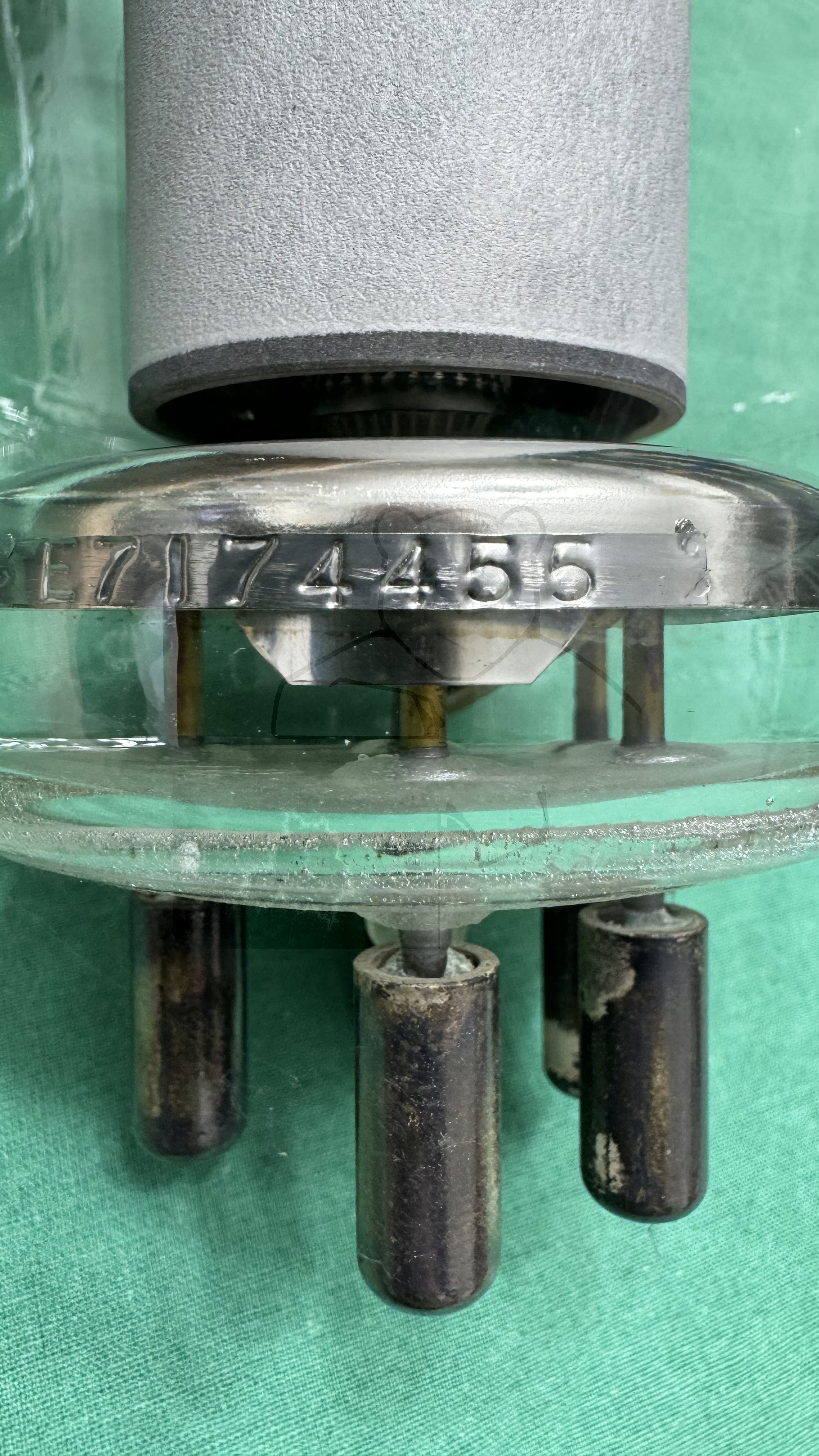

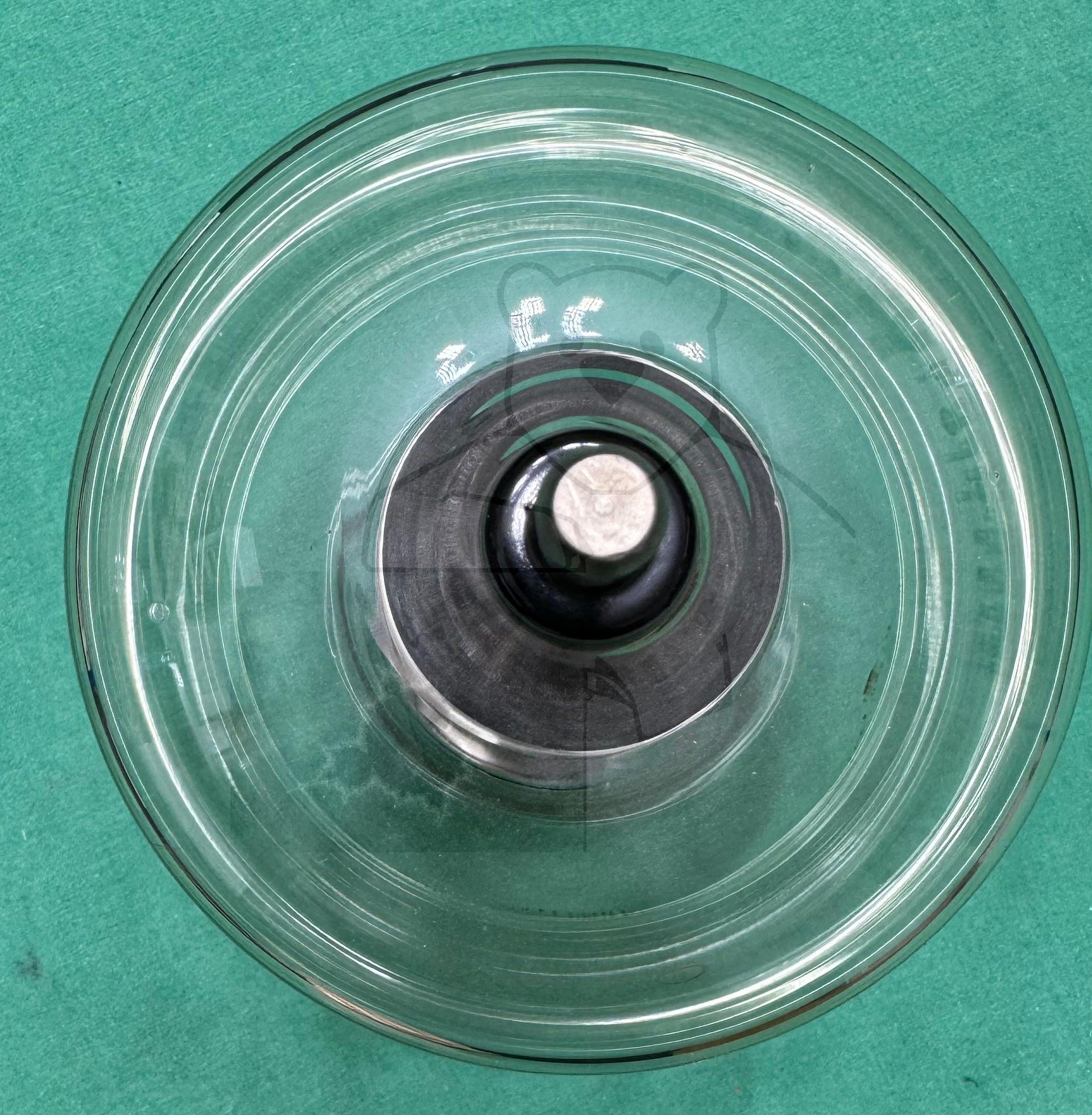

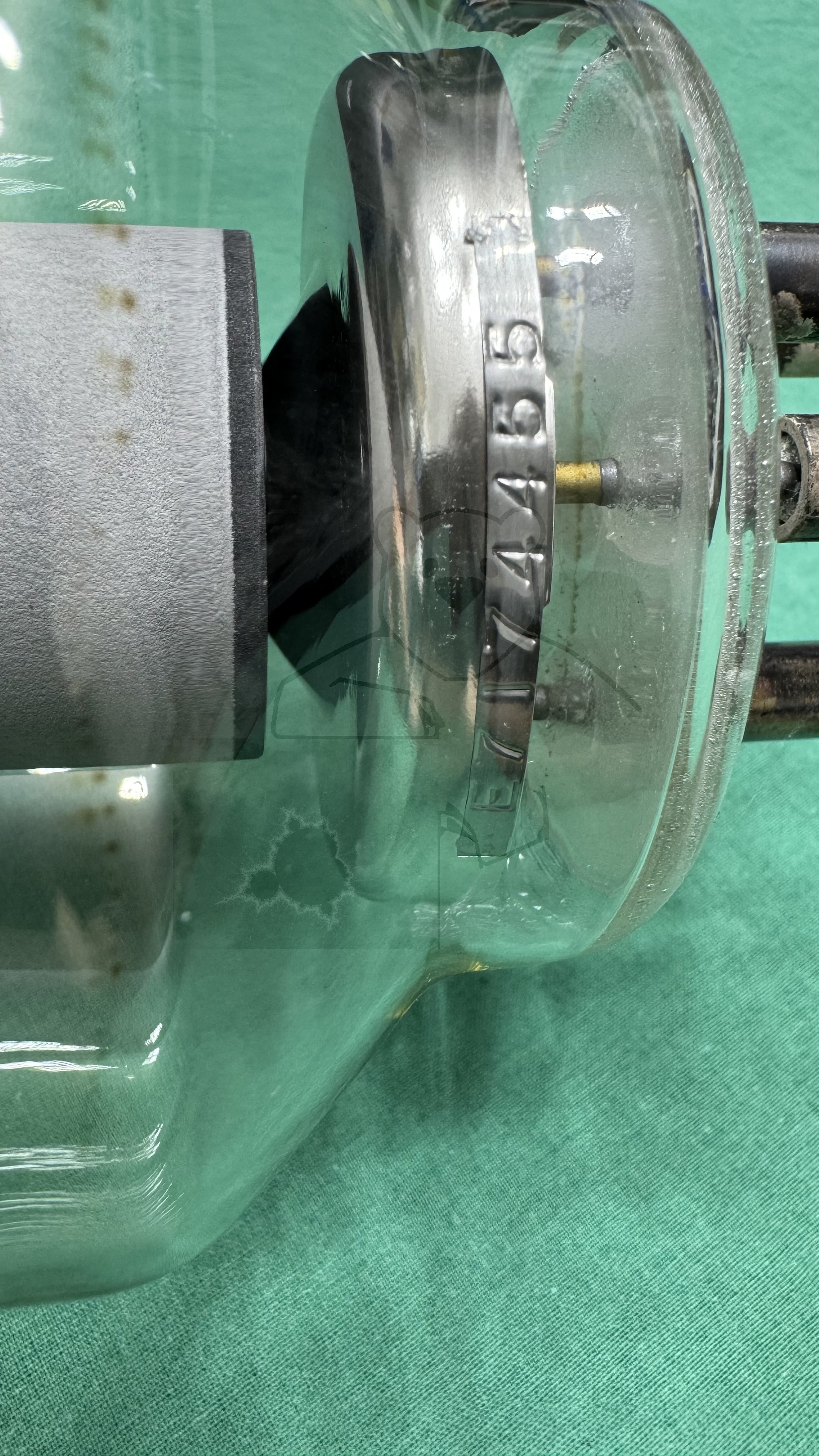

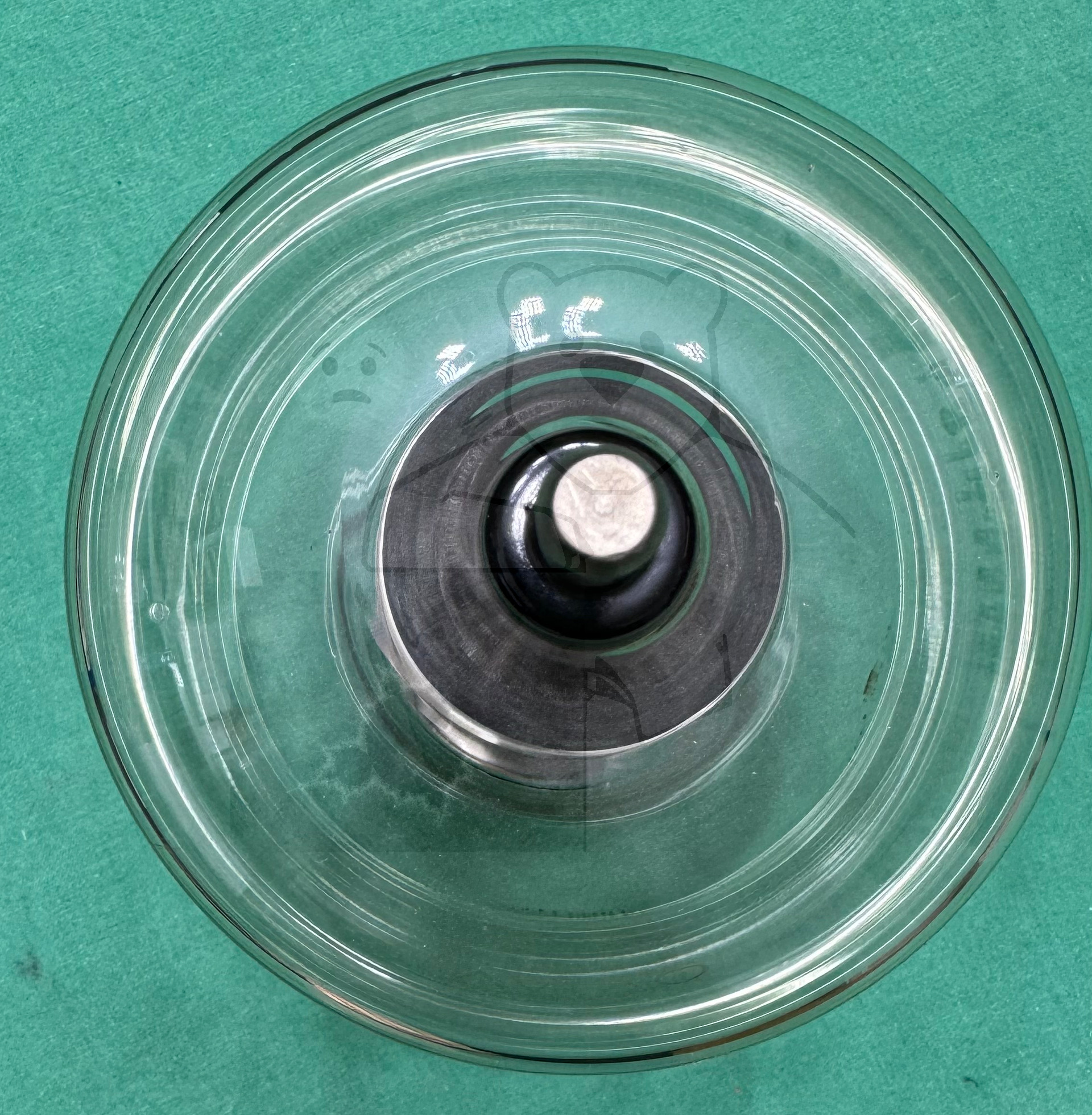

Daten und Bilder der Röhre: QB5/1750

🔎 Beschreibung der Röhre: QB5/1750

Name	QB5/1750
Vergleichsname	6079
Heizspannung (Volt)	10
Heizstrom (Ampère)	9,9
Art der Heizung	Direkt

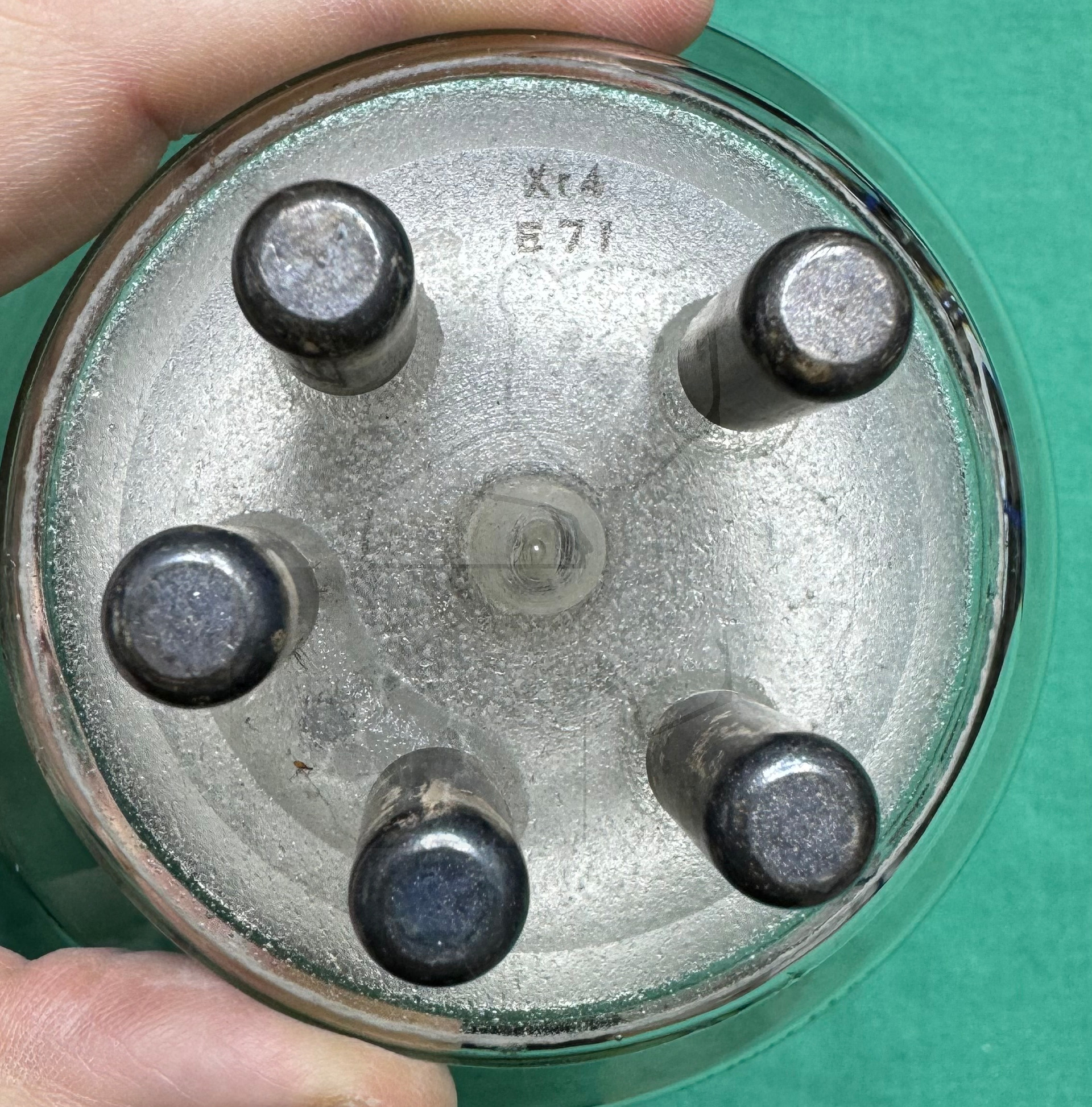

Röhren mit Sockel	→ Informationen zum Sockel: USA, Super Giant, 5pol. → Liste aller Röhren mit: USA, Super Giant, 5pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 15:01:48

🔎 Beschreibung der Systeme für die Röhre: QB5/1750

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

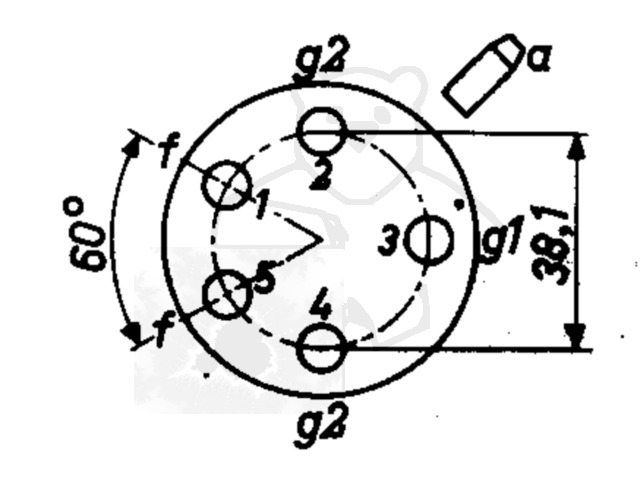

🔎 Sockelschaltung der QB5/1750

Bildquelle: Valvo Datenblatt

🔎 Datenblätter zur Röhre: QB5/1750
Datenblatt QB5-1750 Philips.pdf (993 kB)
Datenblatt QB5-1750 Valvo.pdf (484 kB)
