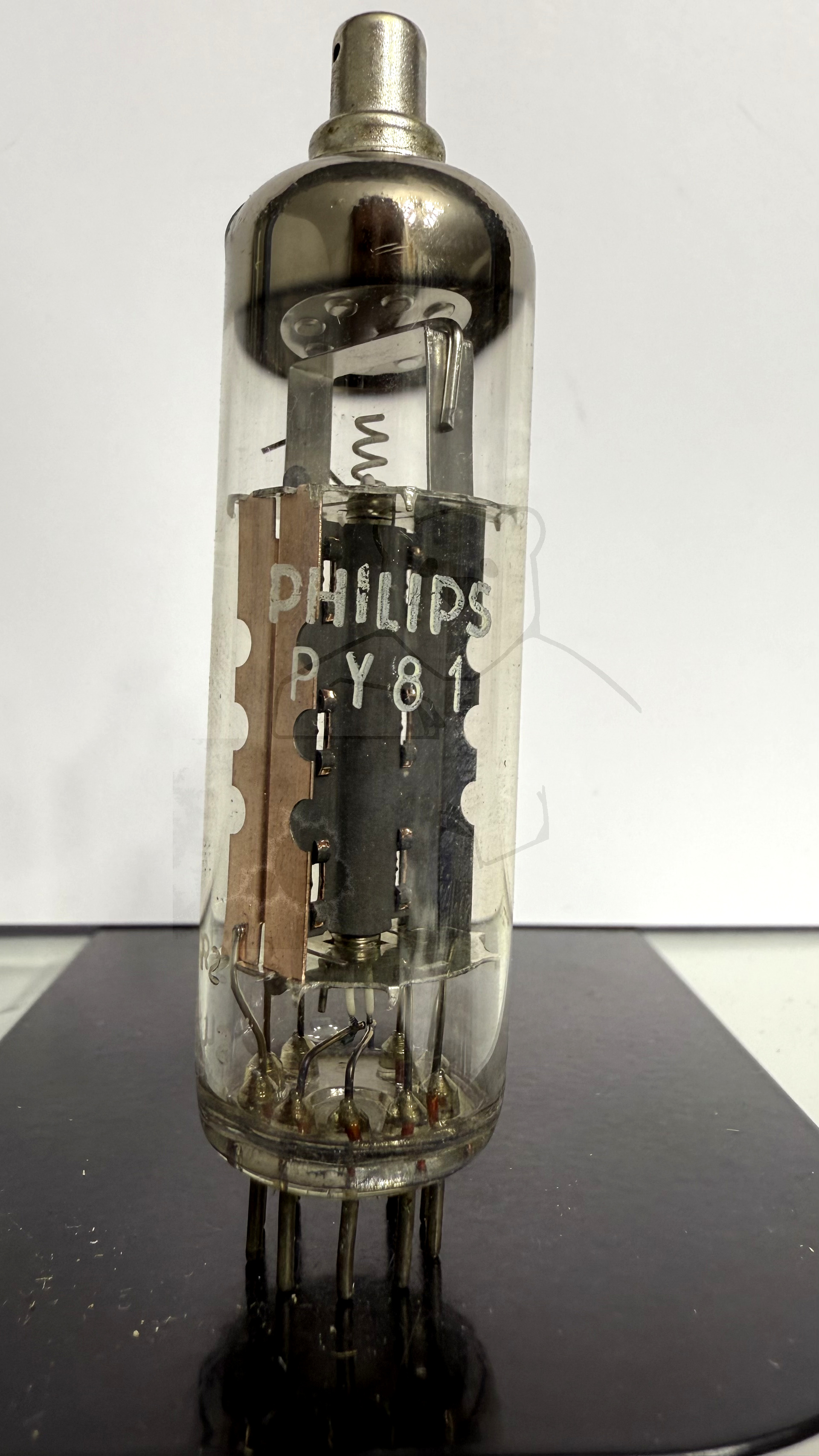

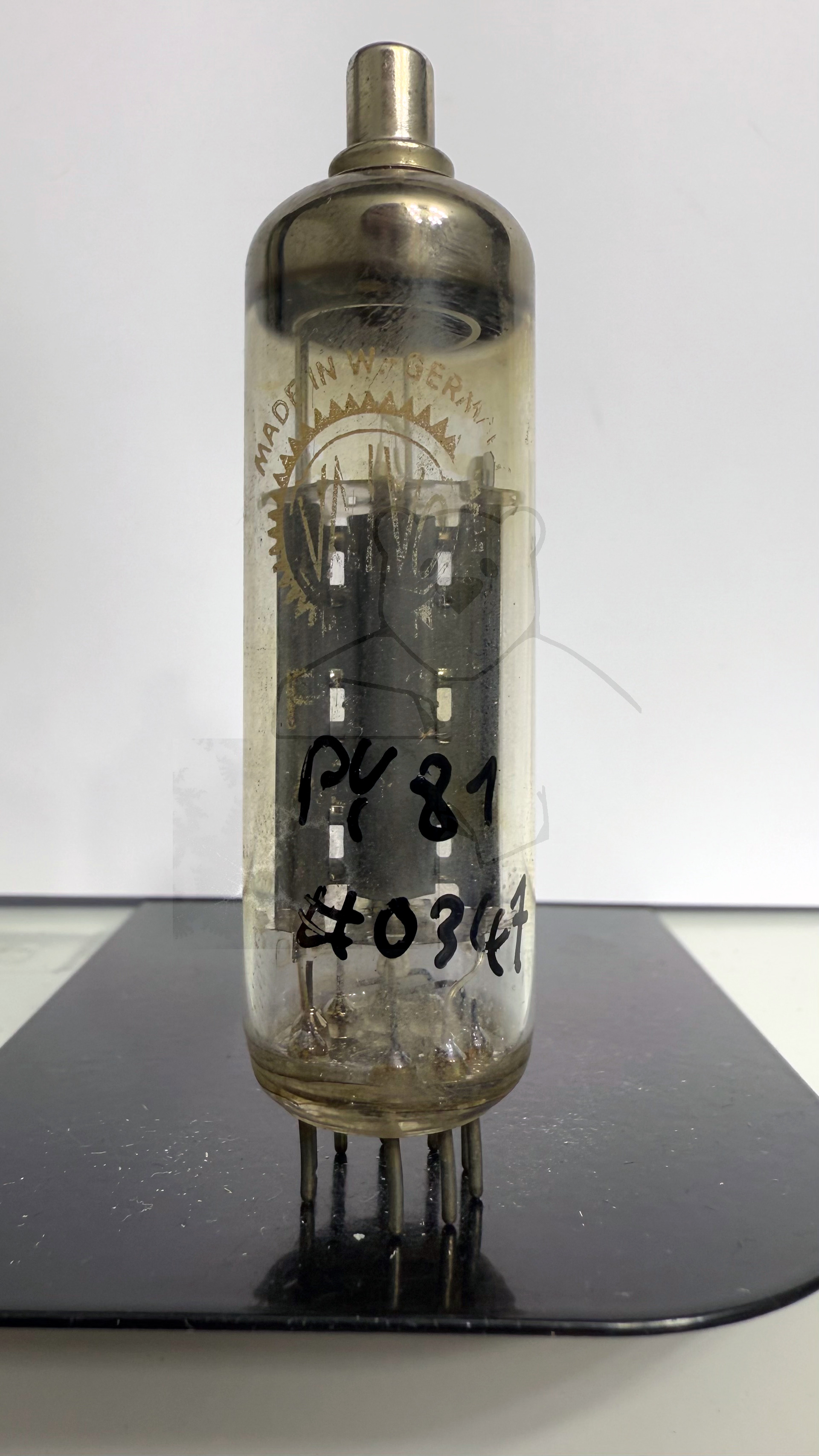

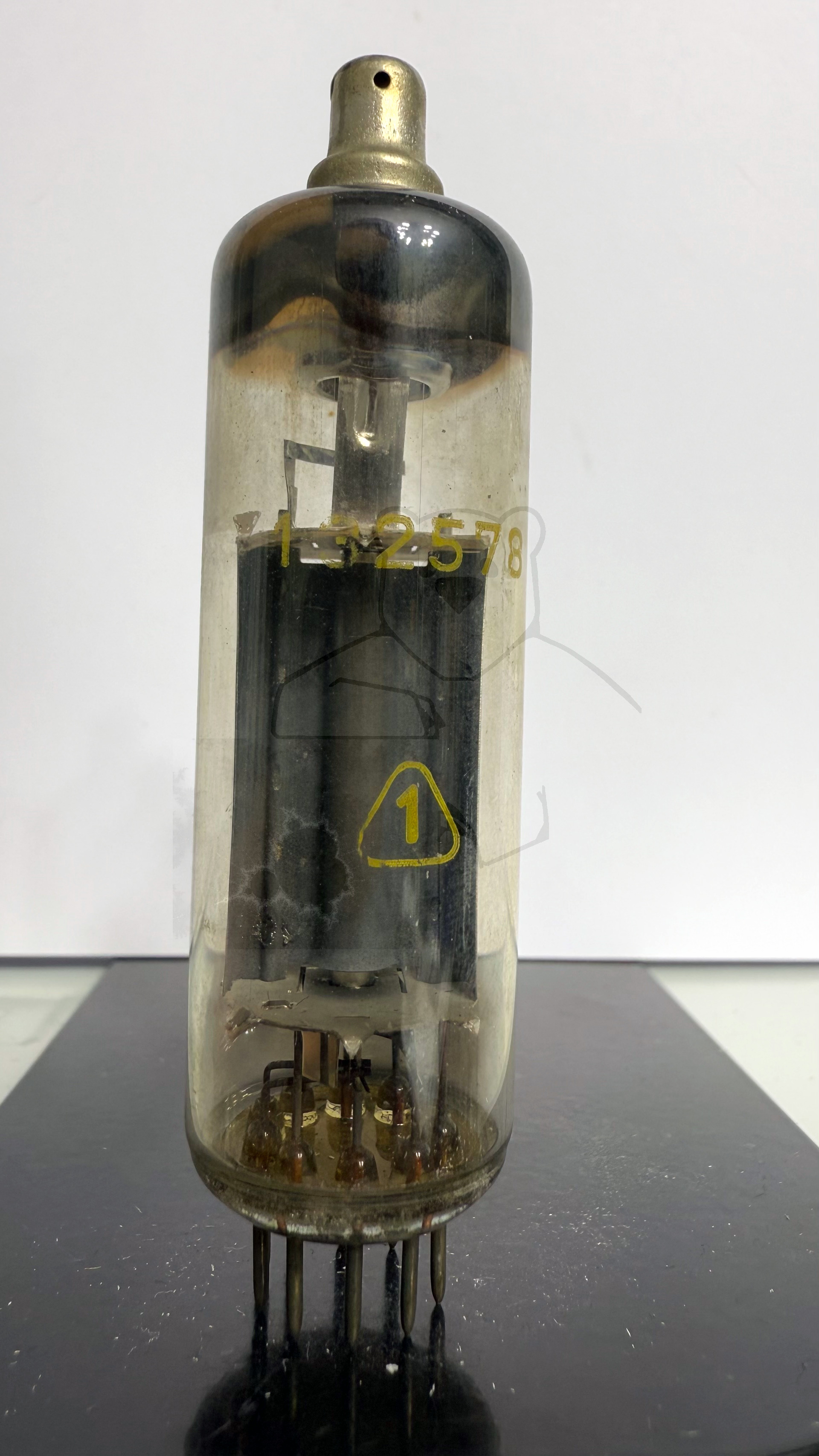

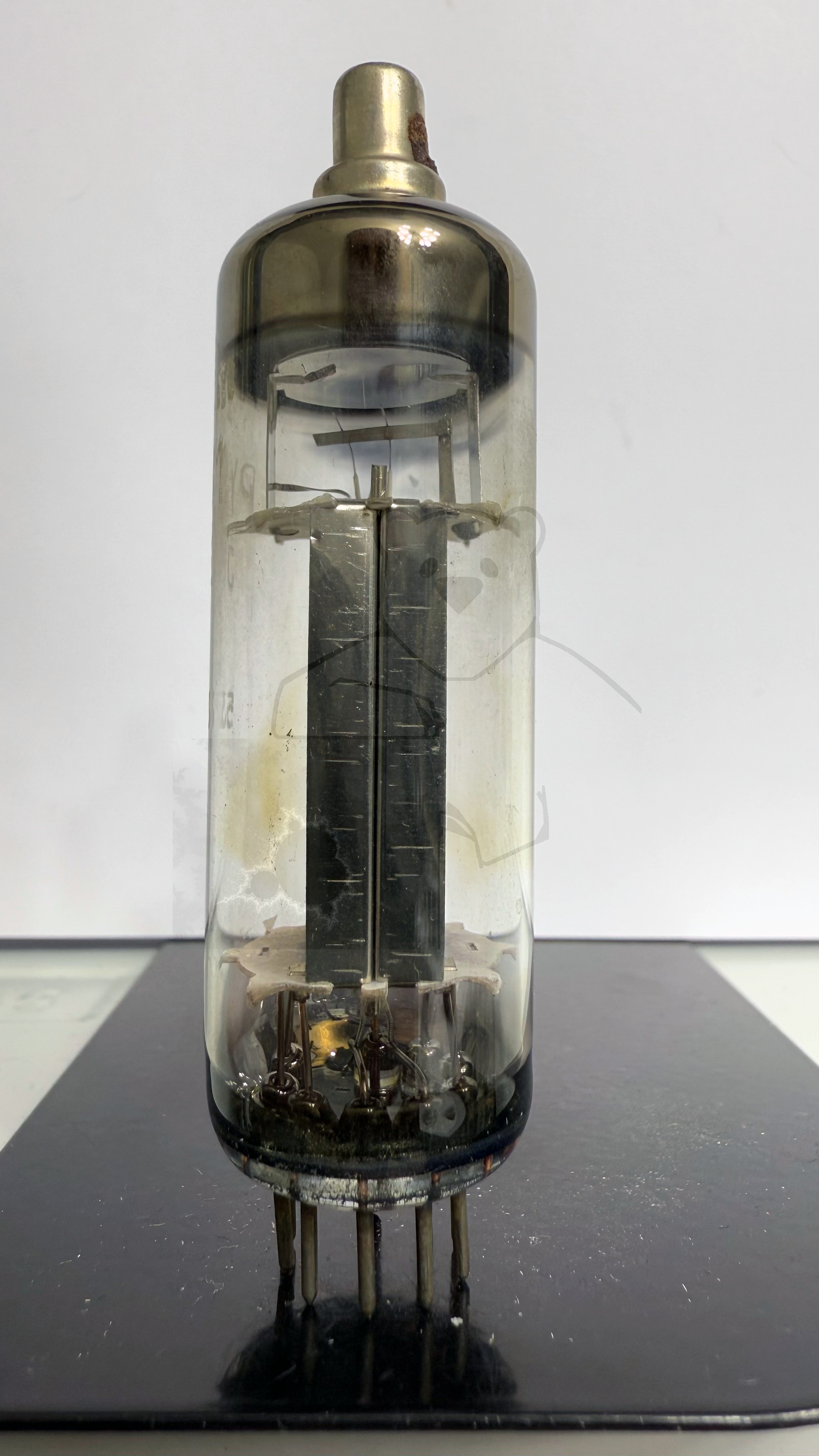

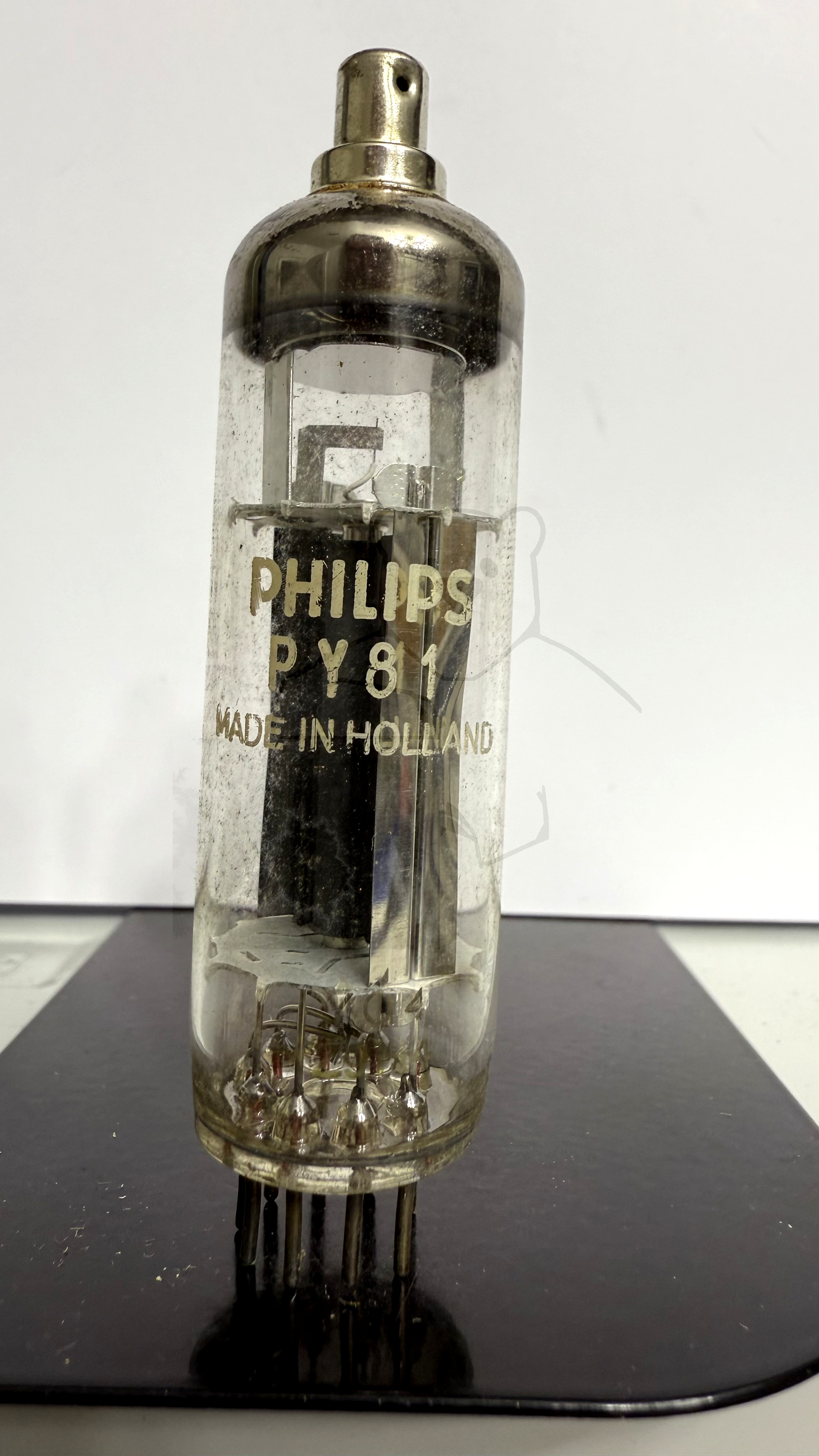

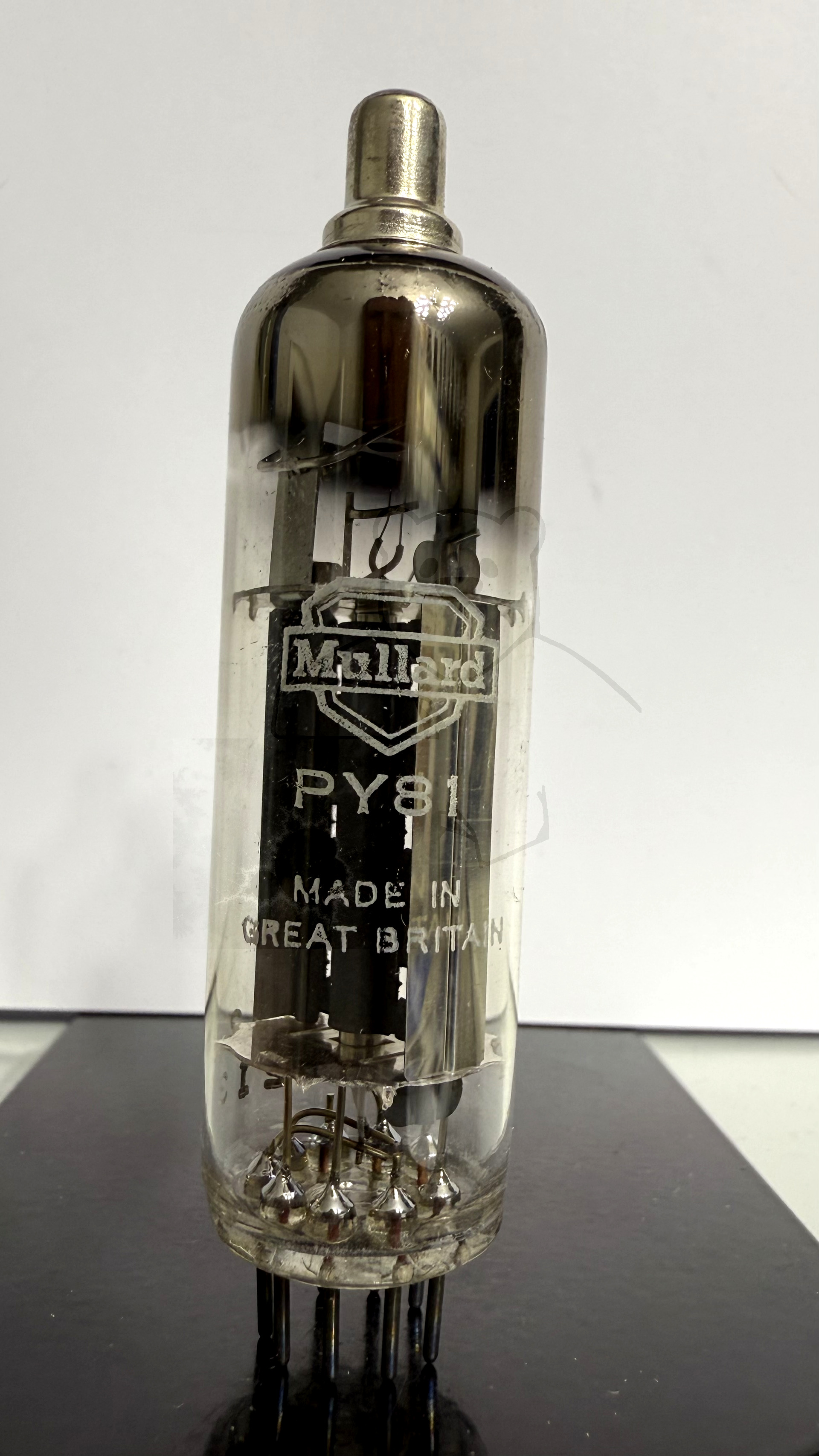

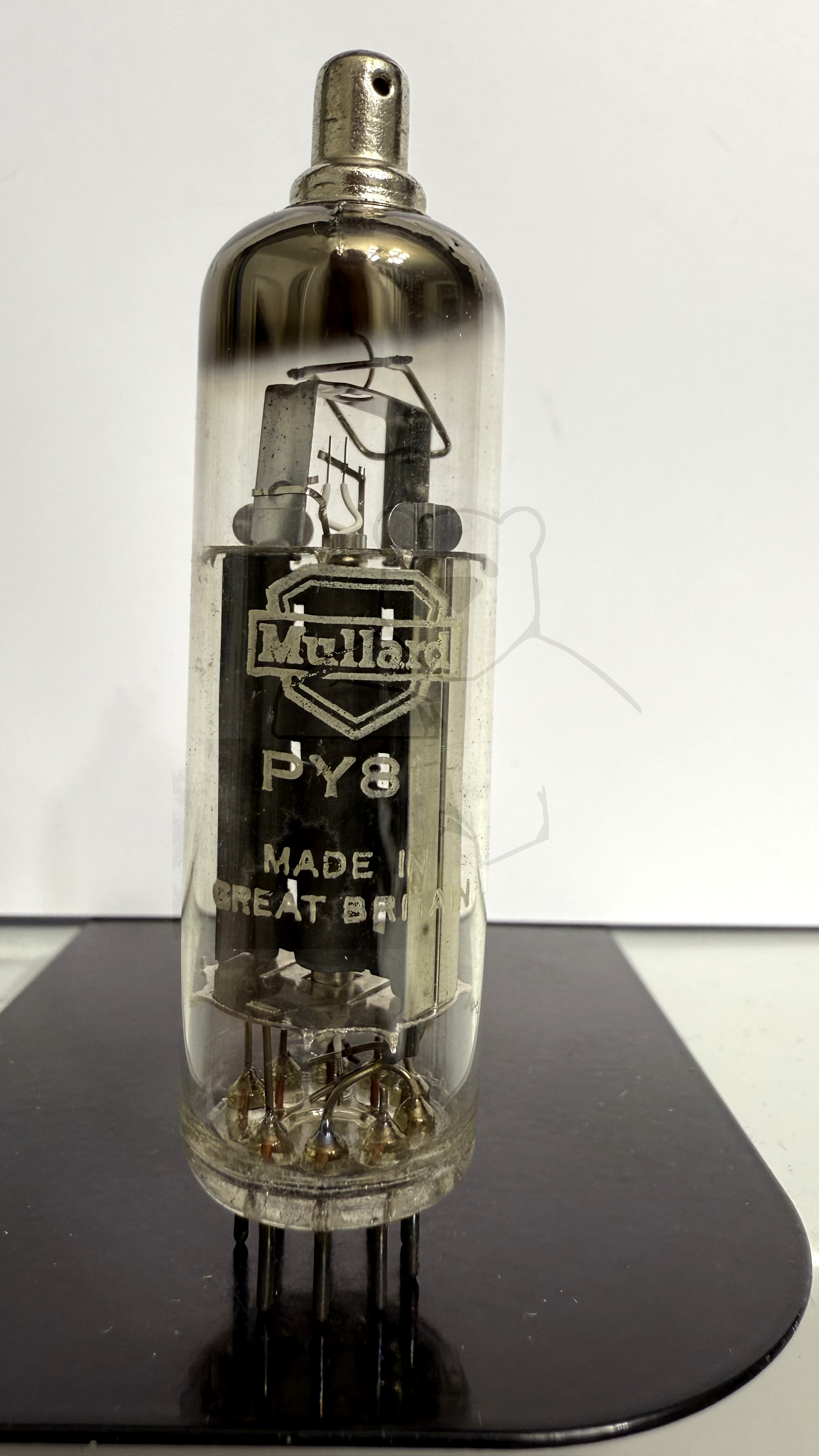

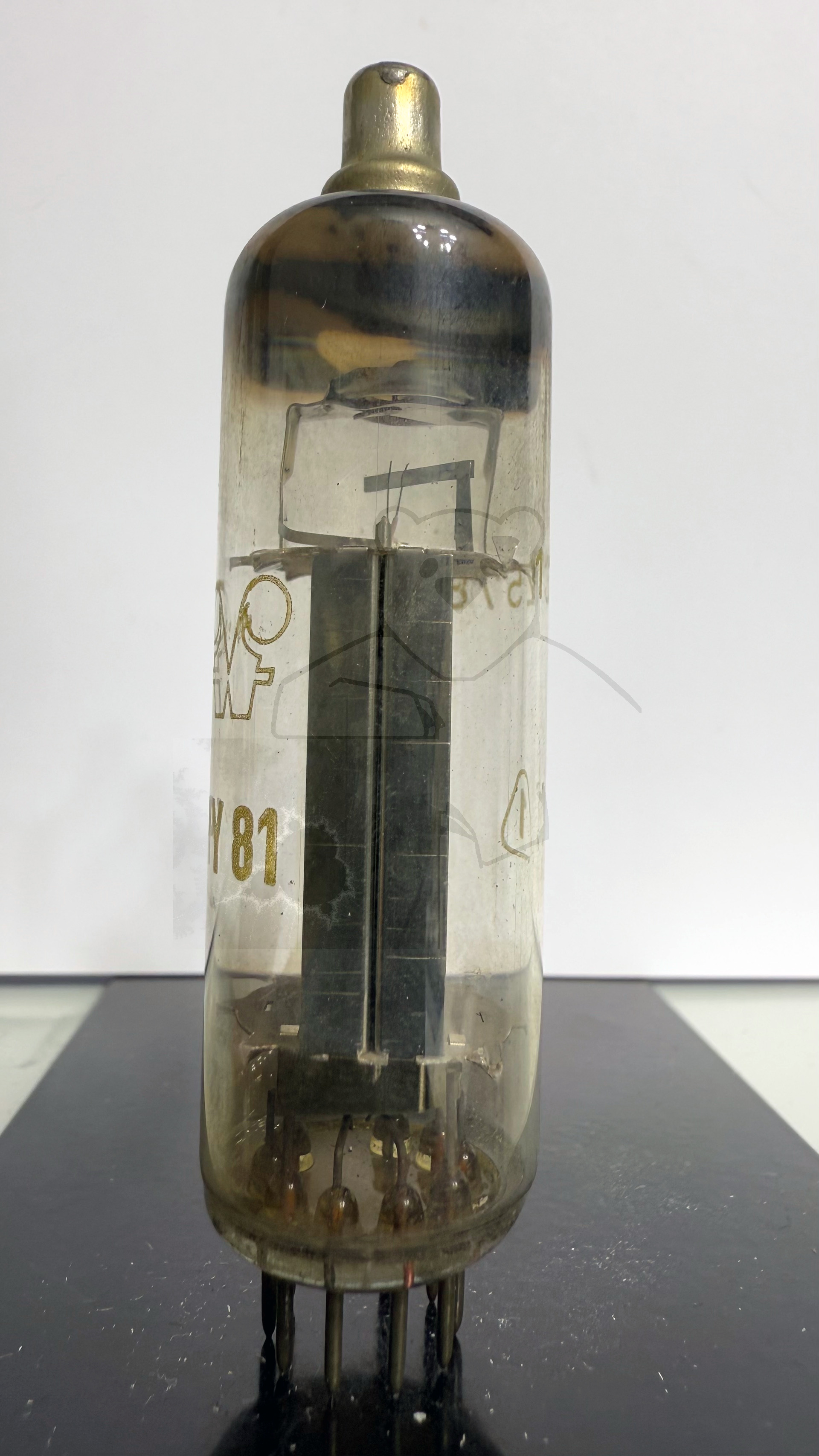

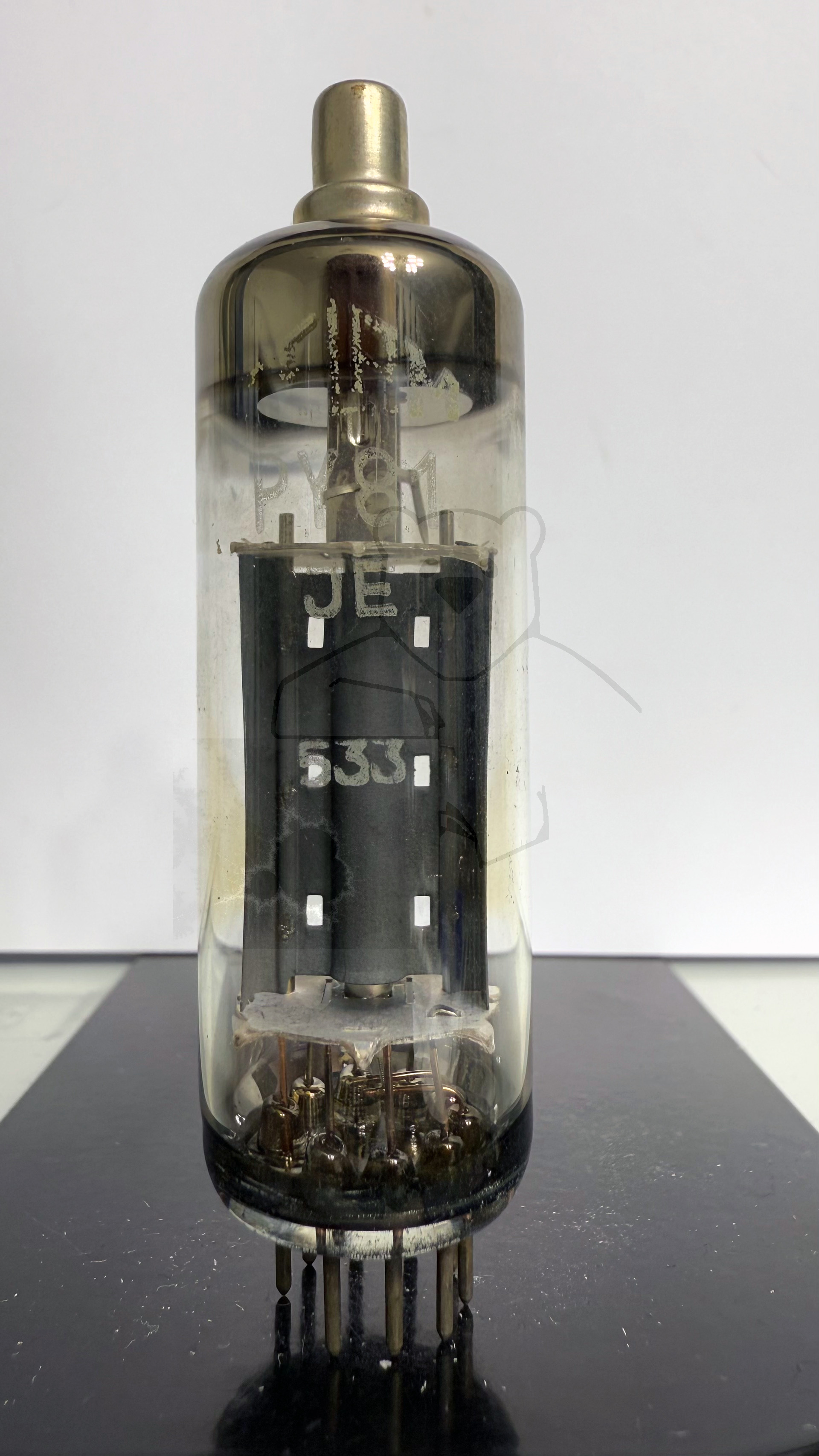

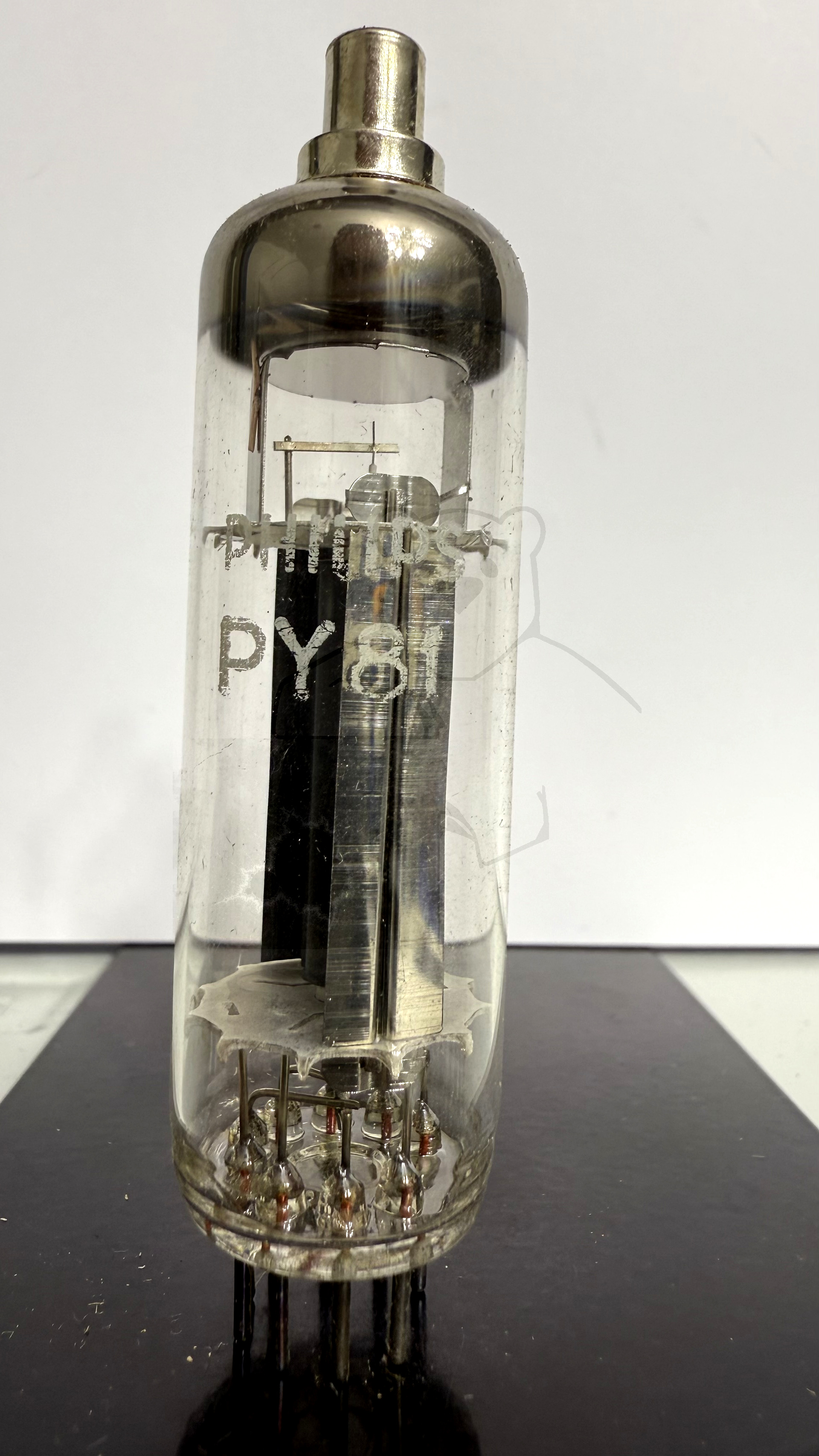

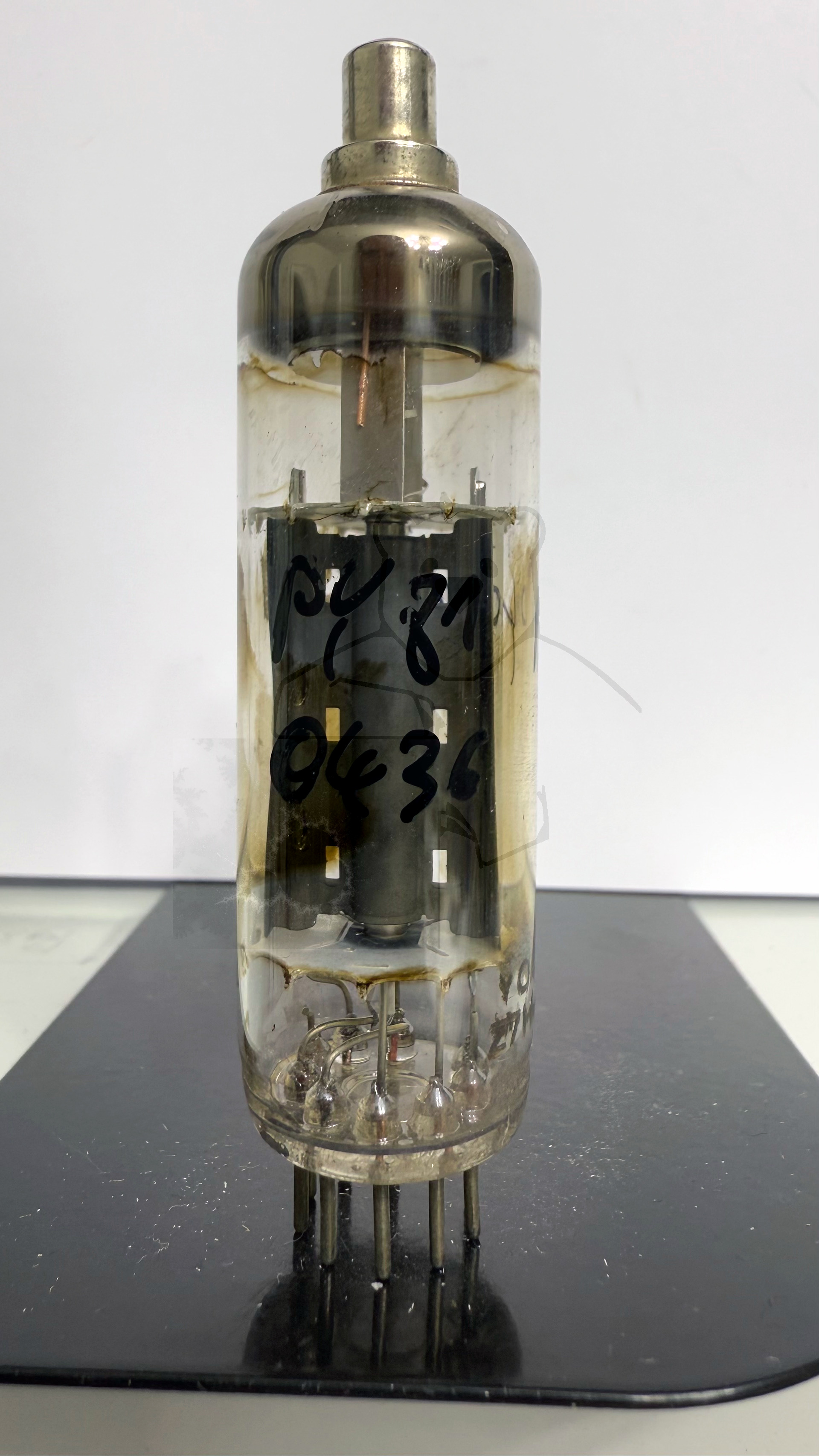

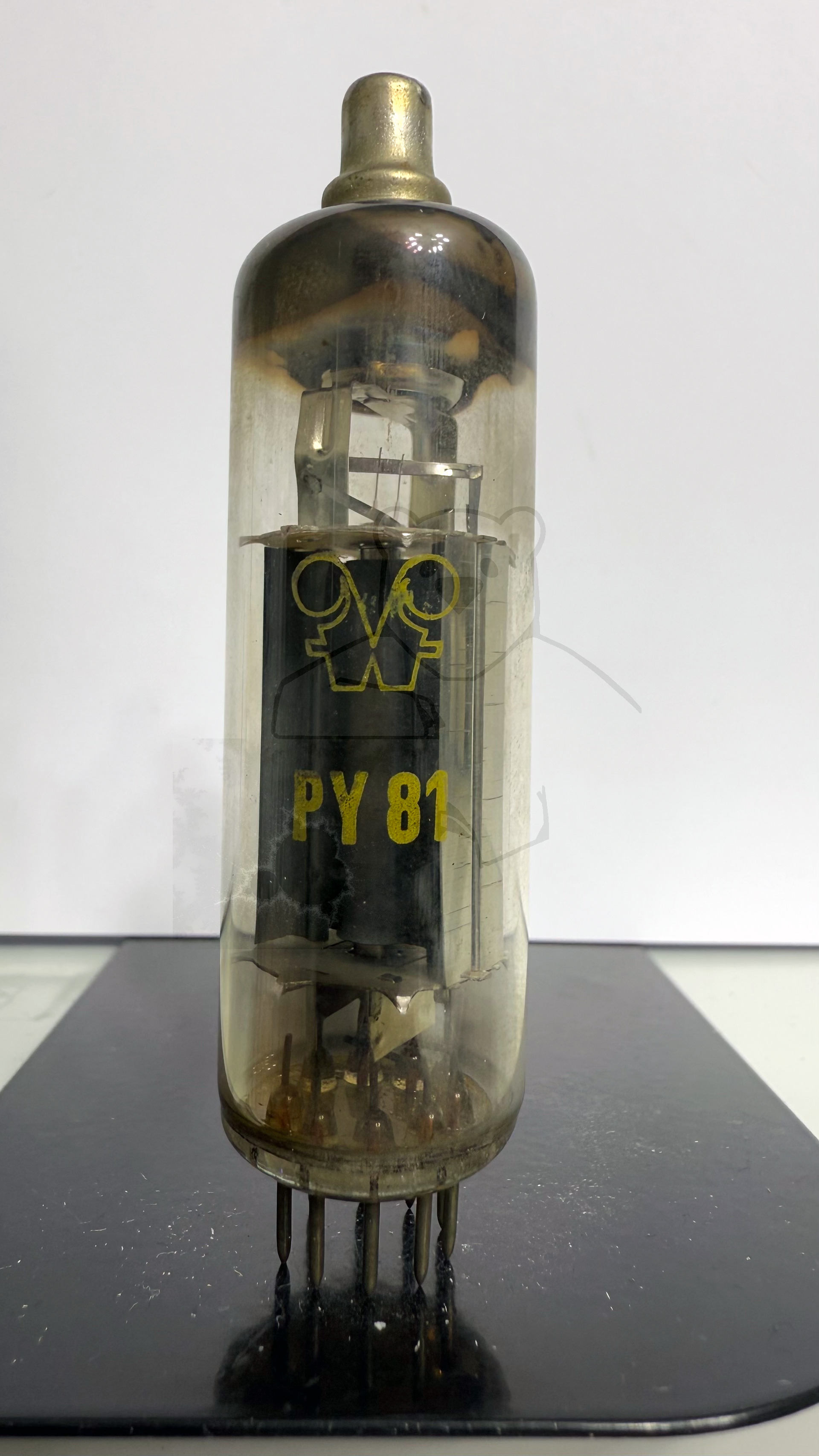

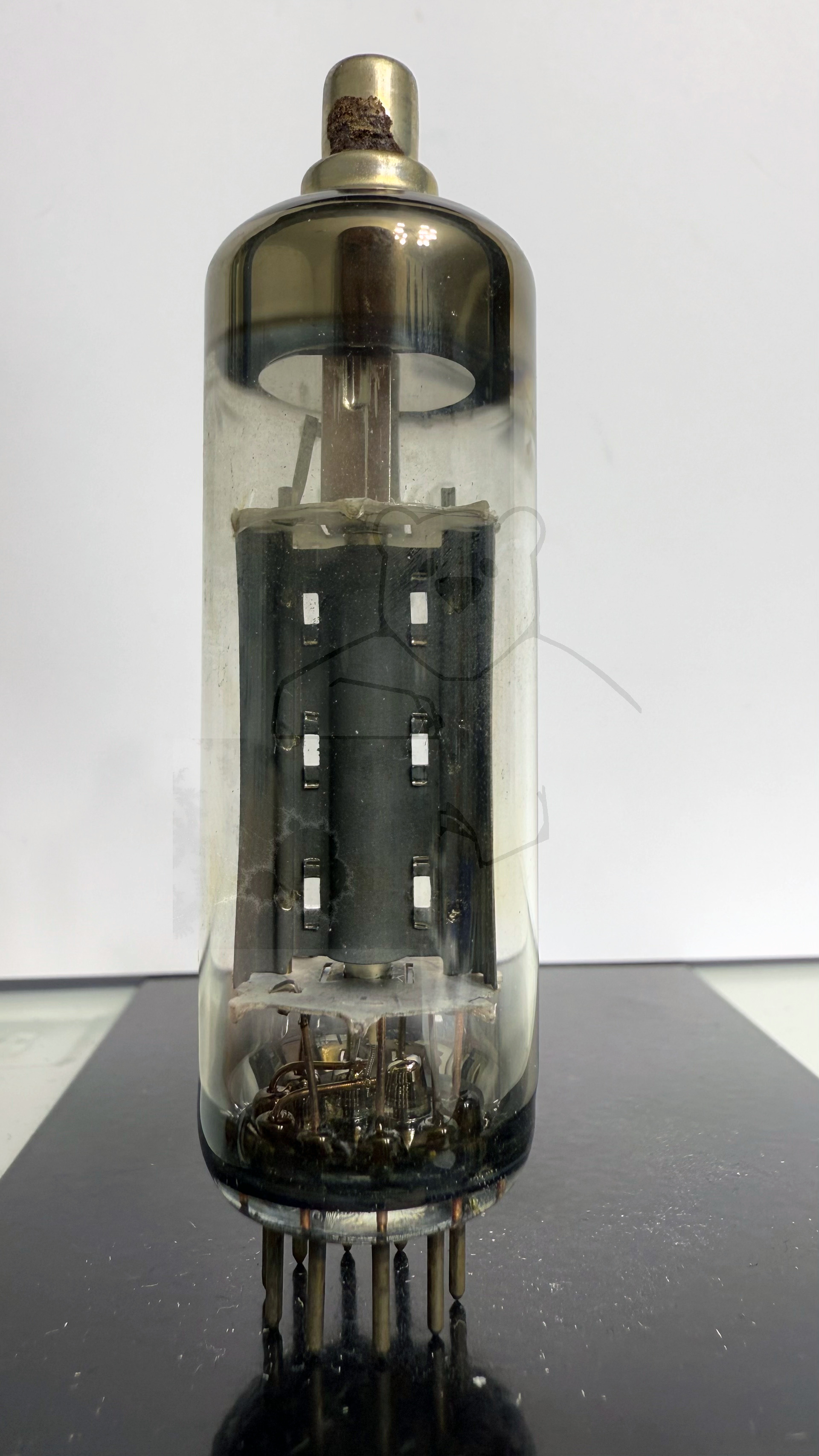

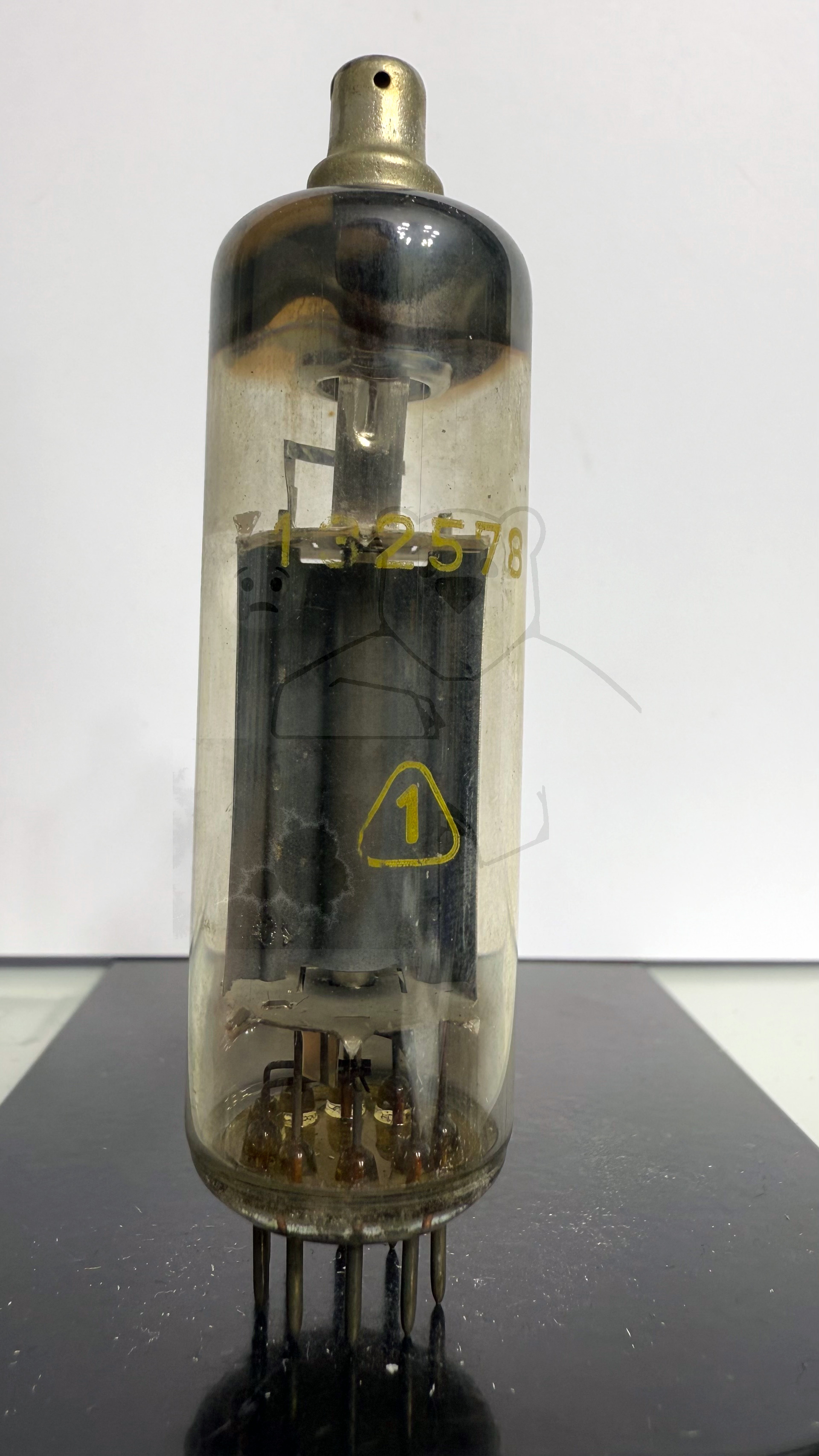

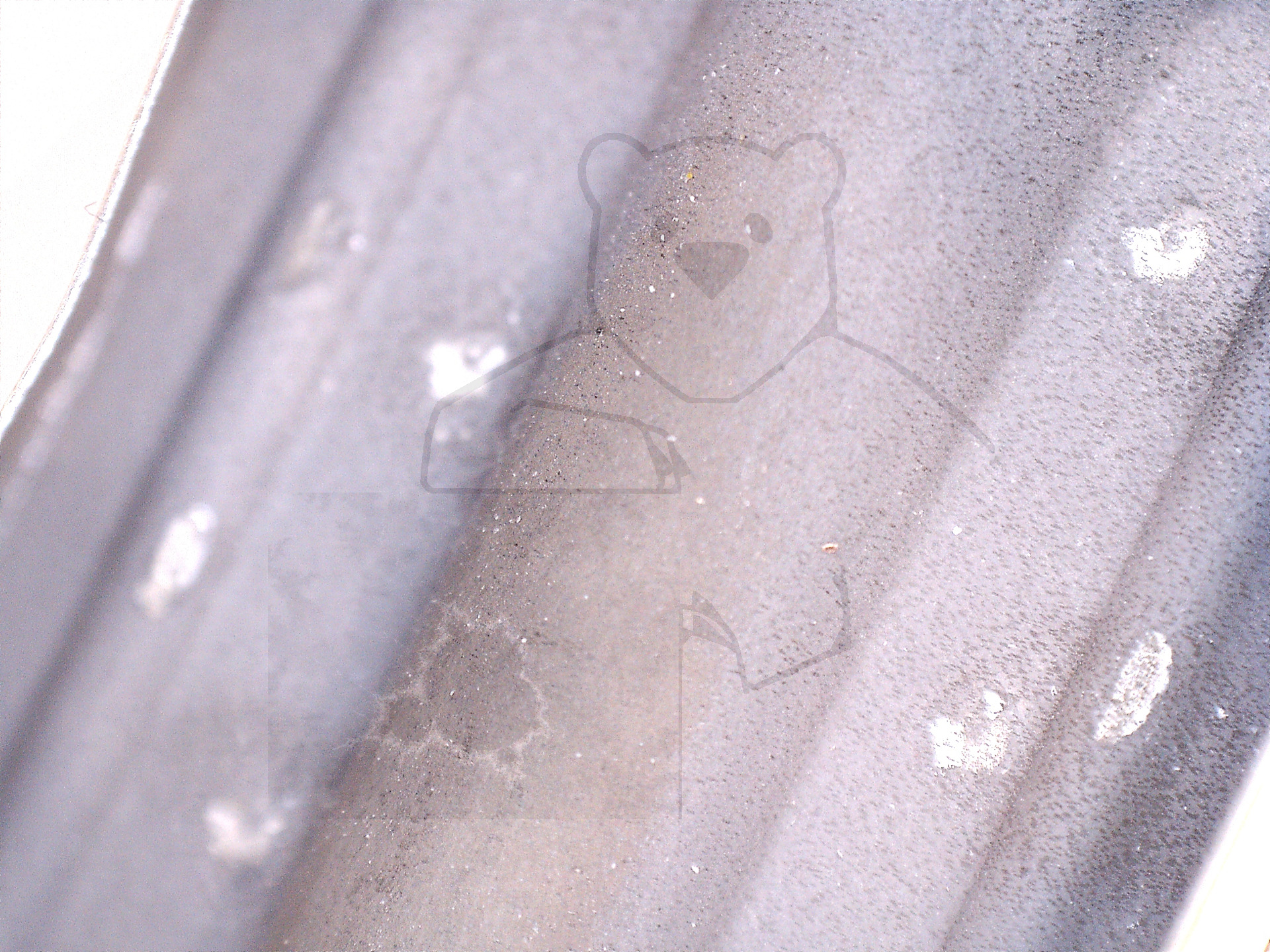

Daten und Bilder der Röhre: PY81

🔎 Beschreibung der Röhre: PY81

Name	PY81
Vergleichsname	17Z3
Heizspannung (Volt)	17
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 14:57:42

🔎 Beschreibung der Systeme für die Röhre: PY81

	System 1
Kathode	Kappe
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9
Anode 2
Leuchtschirm

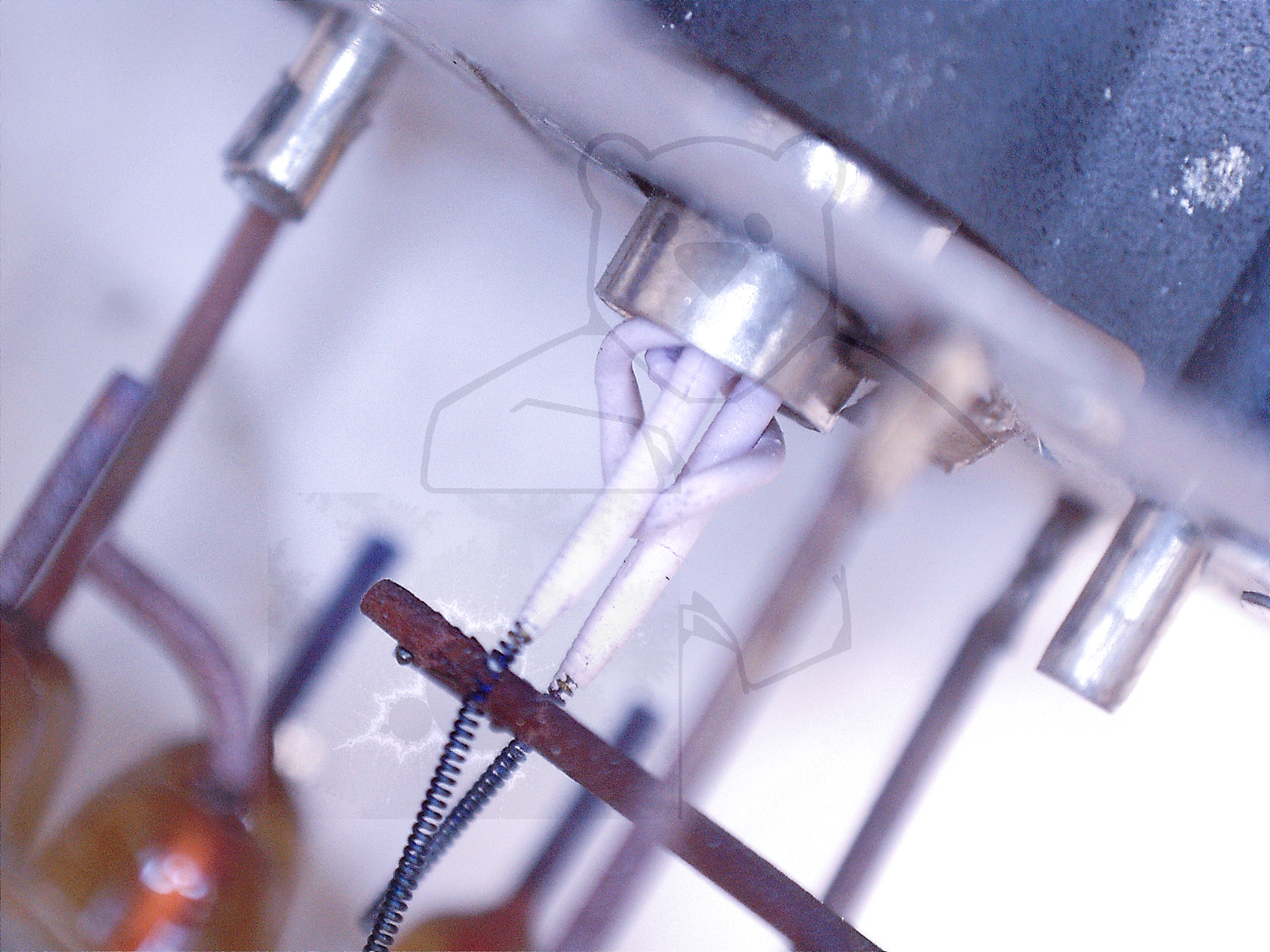

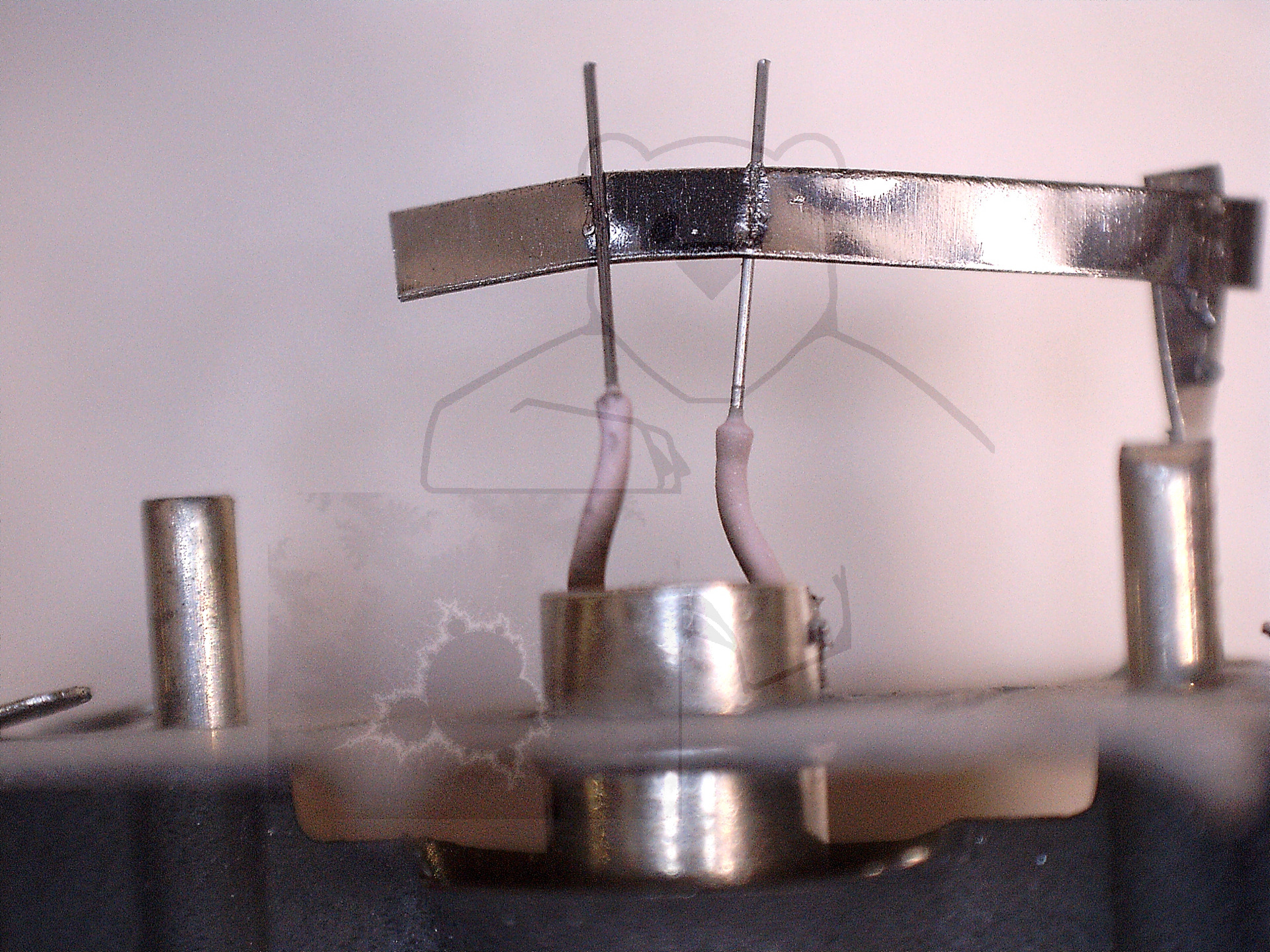

Heizung	4, 5
Abschirmung
Funktion	→ Boosterdiode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

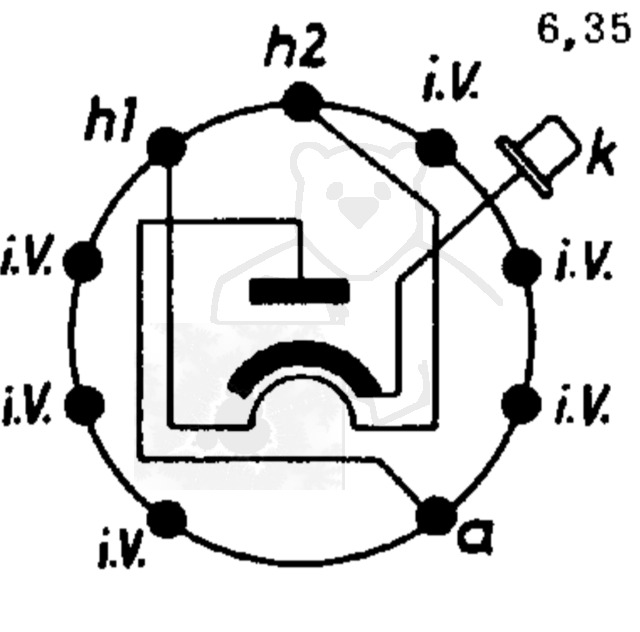

🔎 Sockelschaltung der PY81

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: PY81
Datenblatt PY81 Brimar [www.tubedata.info].pdf (45 kB)
Datenblatt PY81 La Radiotechnique [www.tubedata.info].pdf (41 kB)
Datenblatt PY81 Lorenz.pdf (42 kB)
Datenblatt PY81 Philips Version 1 [www.tubedata.info].pdf (400 kB)
Datenblatt PY81 Philips Version 2 [www.tubedata.info].pdf (74 kB)
Datenblatt PY81F Mazda [www.tubedata.info].pdf (210 kB)
Pruefkarte PY81 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte PY81 17Z3 - Funke W19 Roehrenpruefer.pdf (156 kB)
