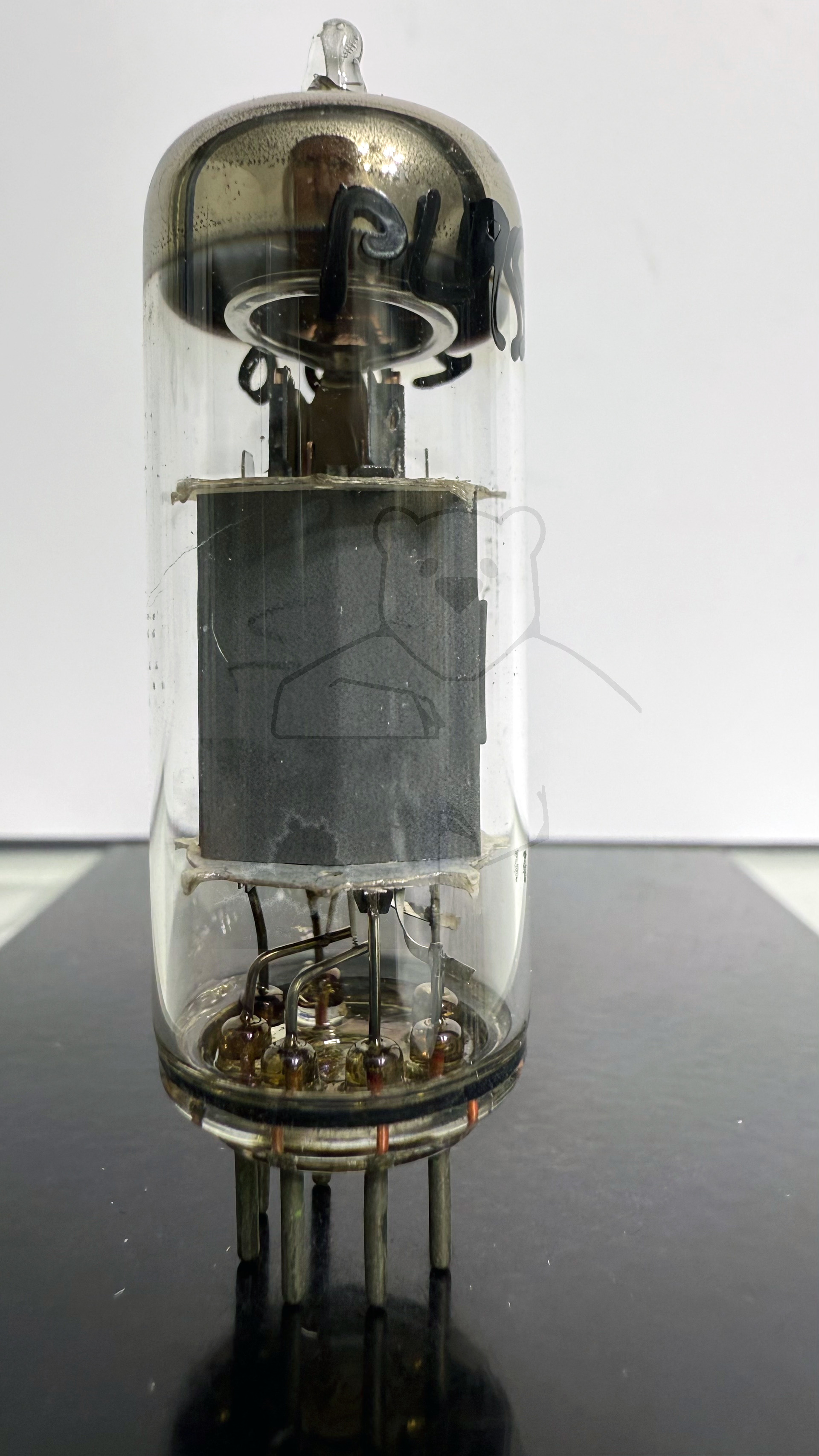

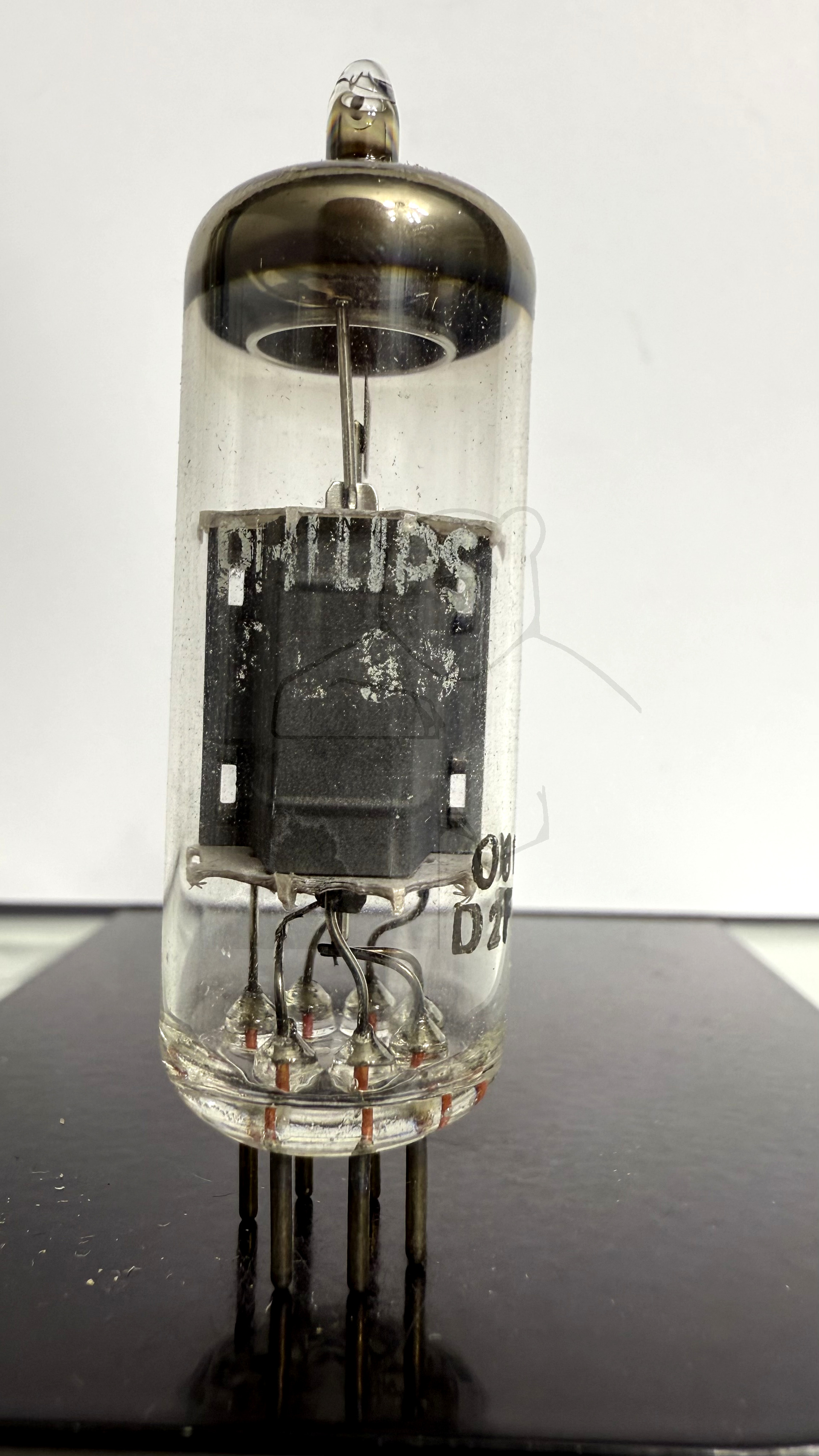

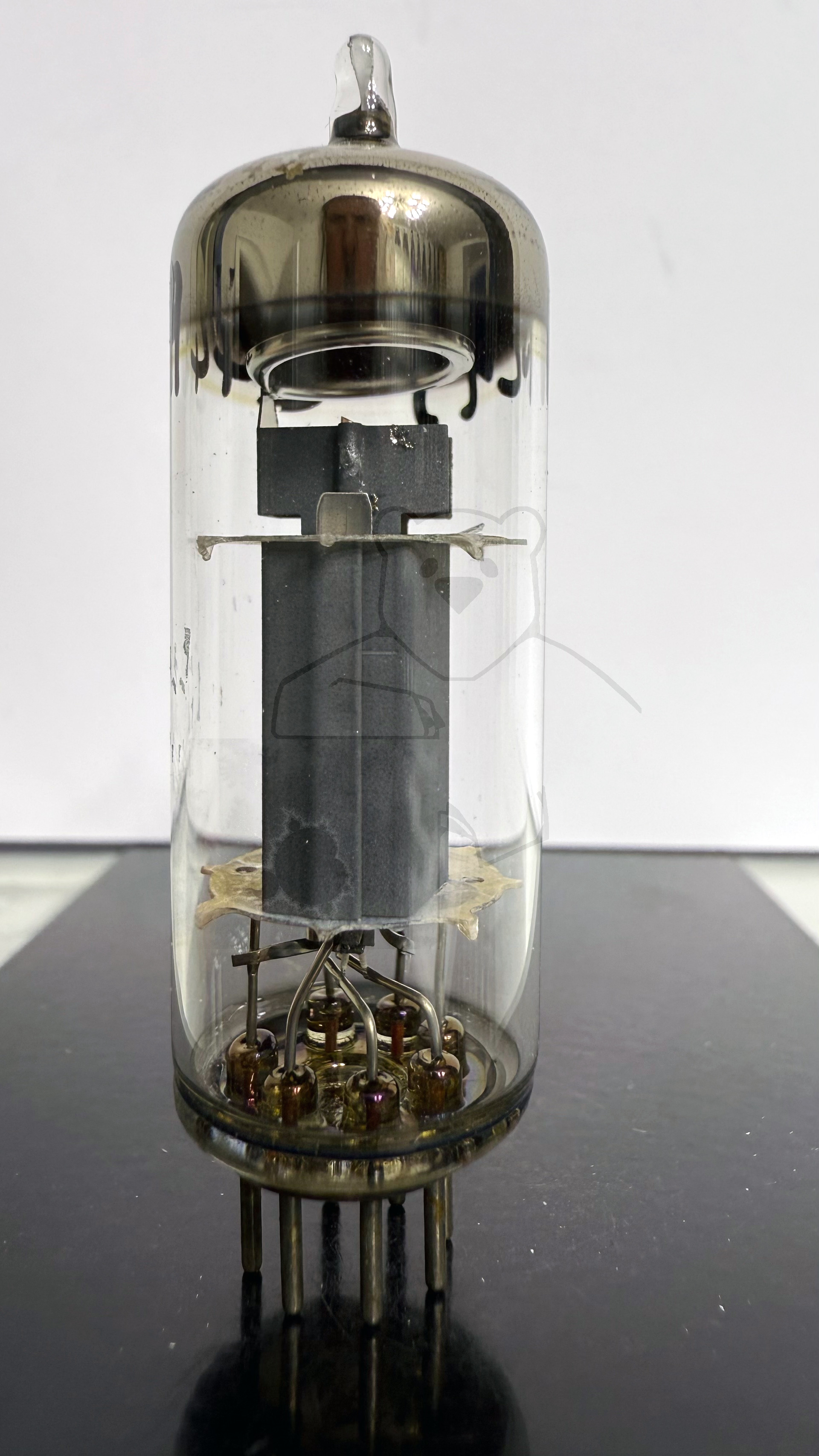

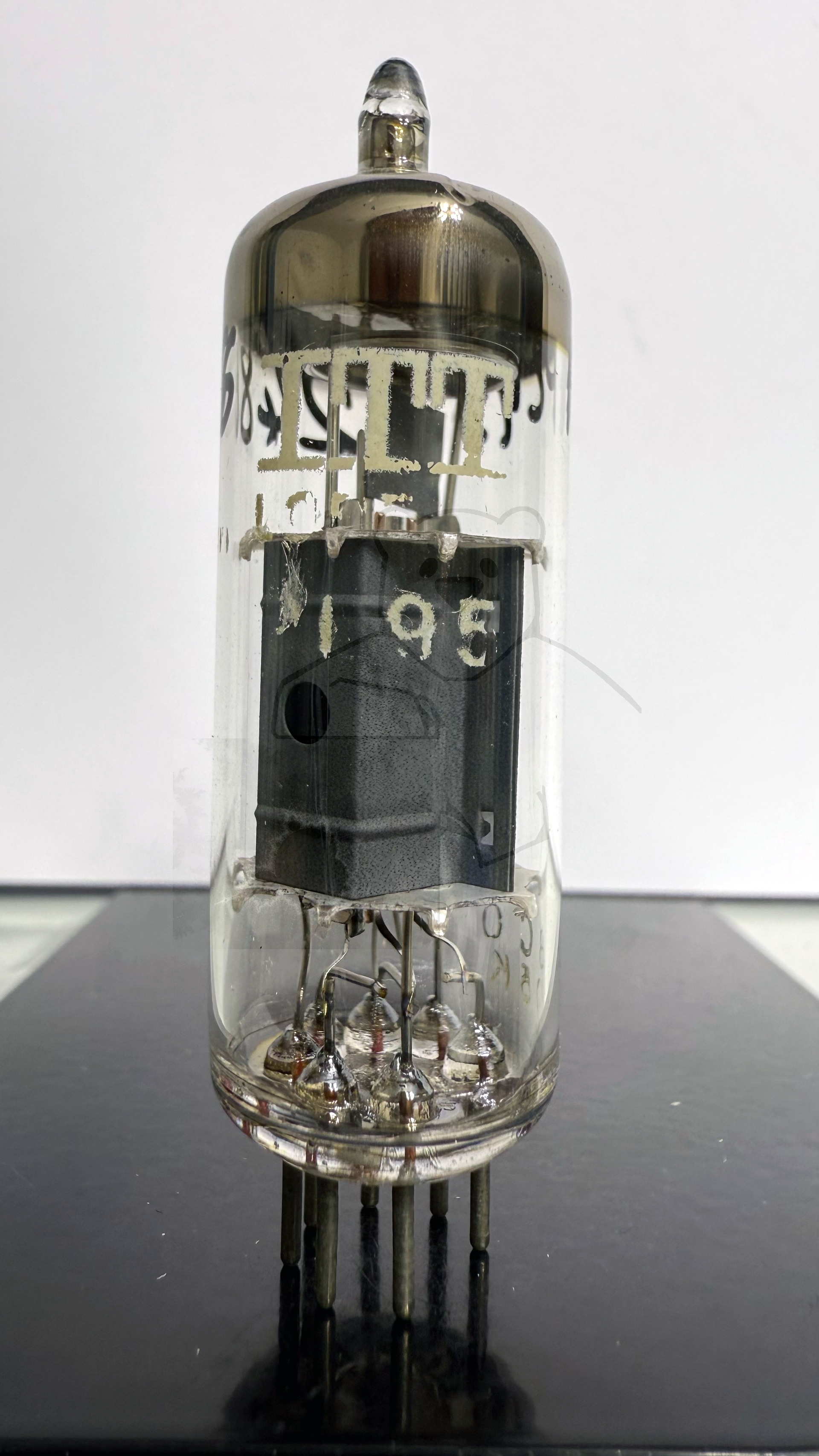

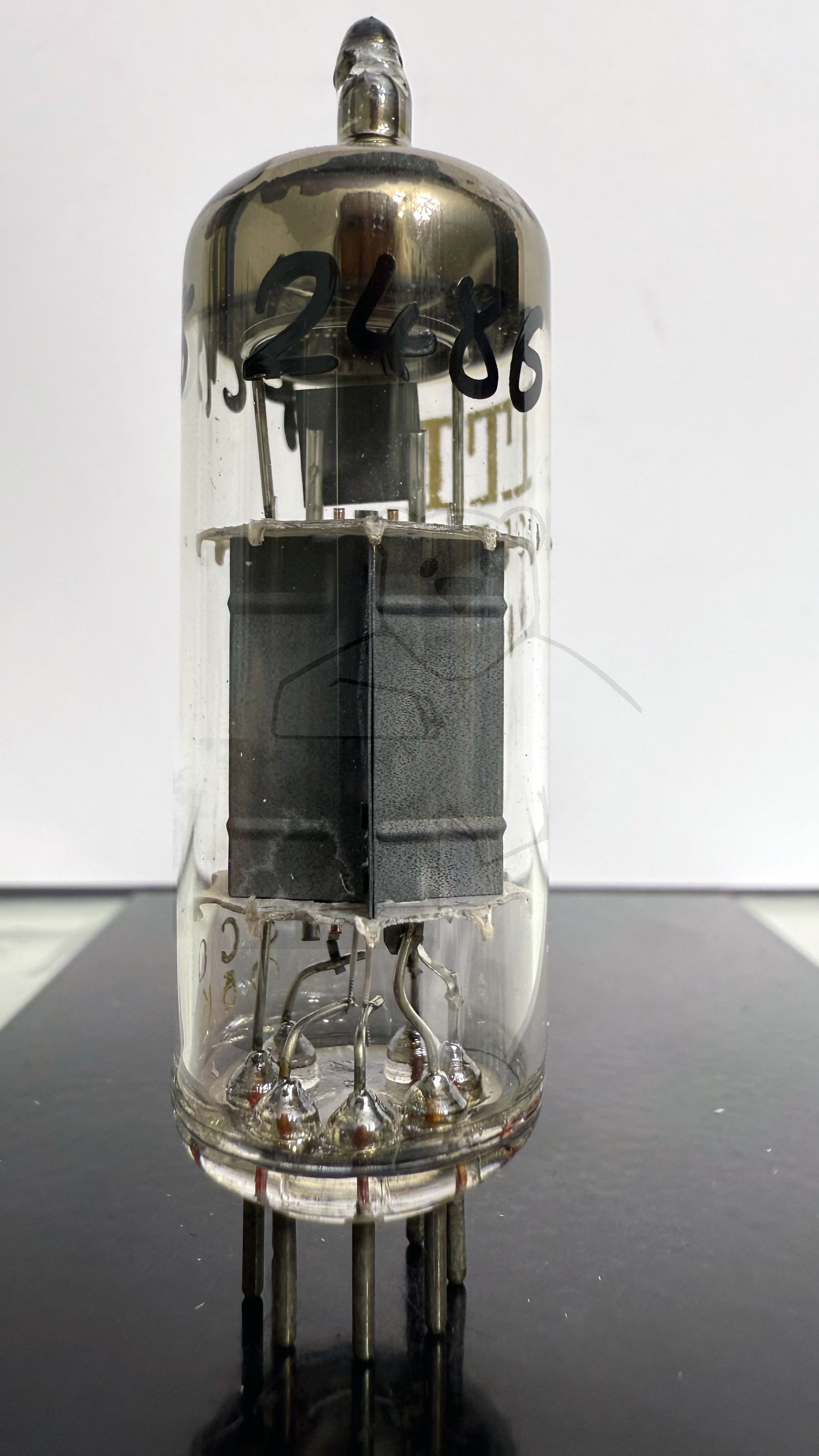

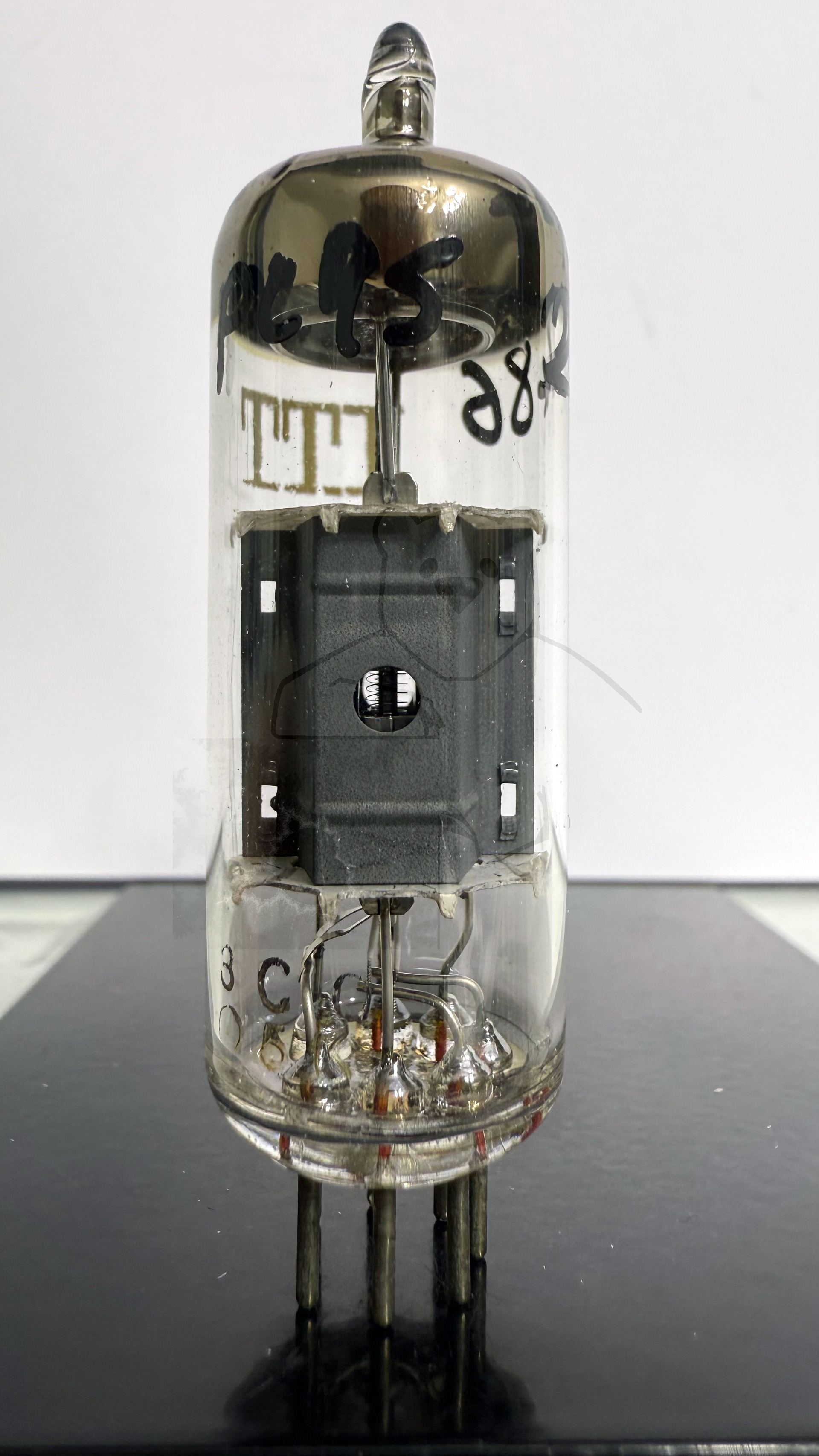

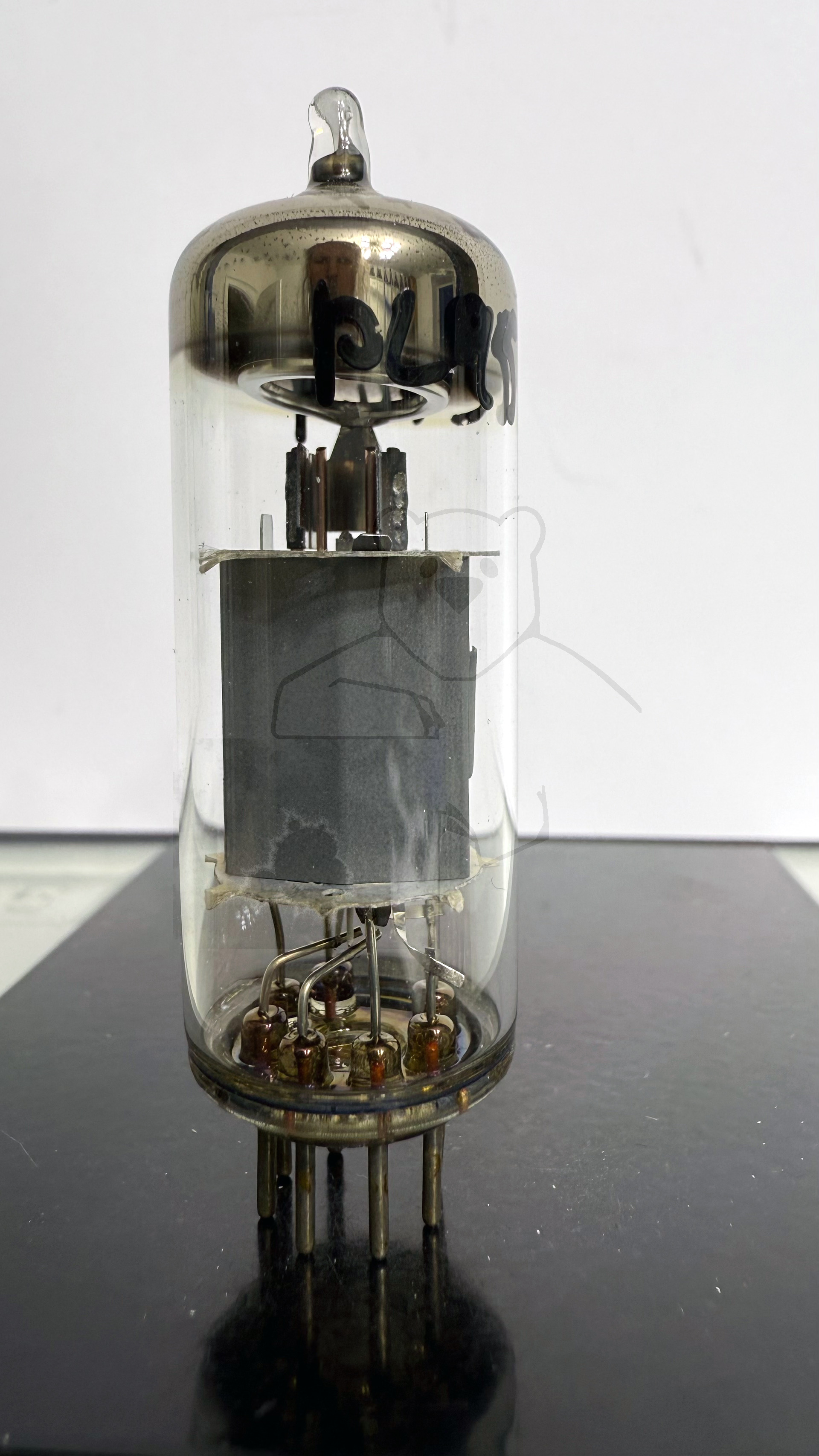

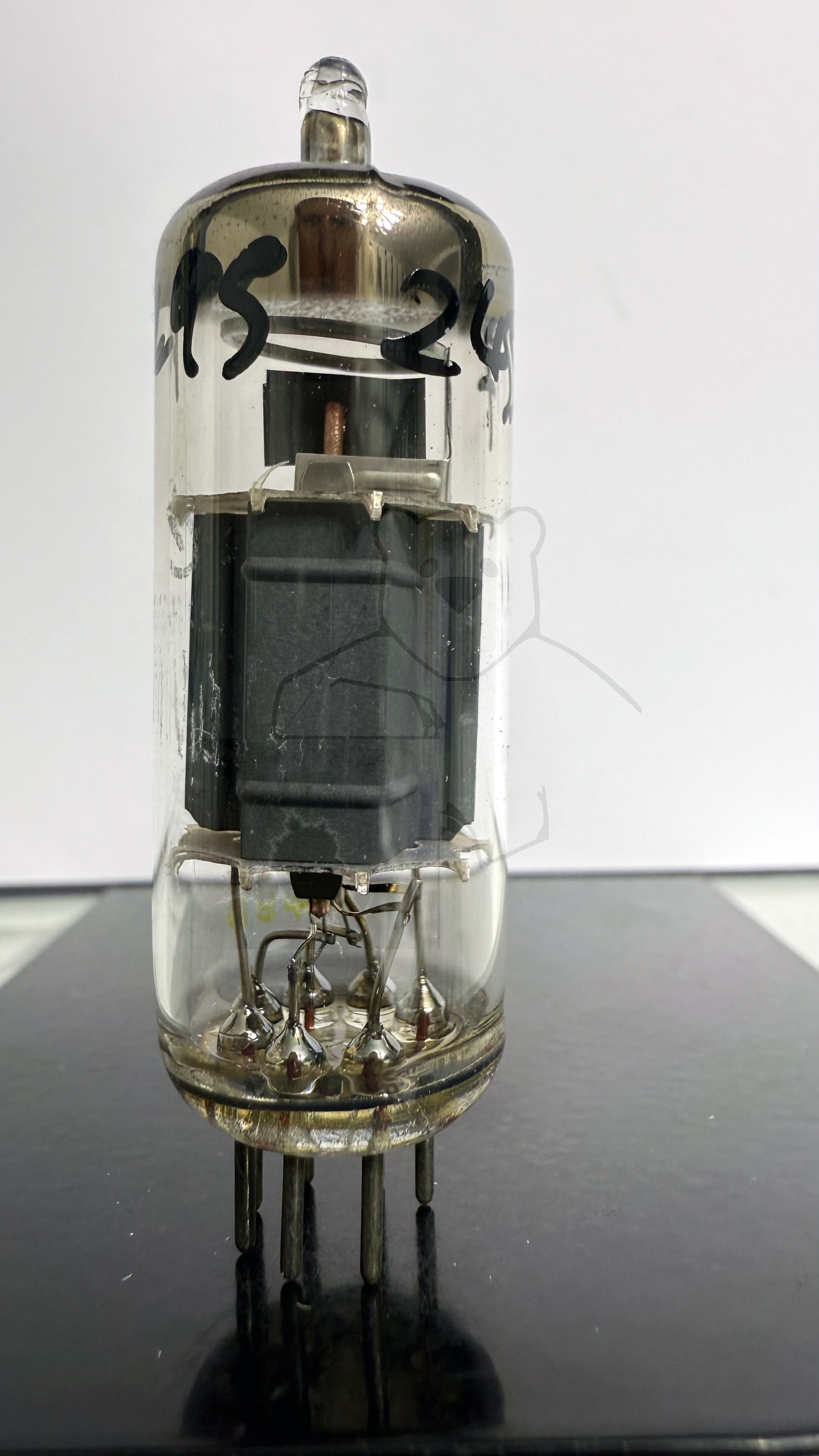

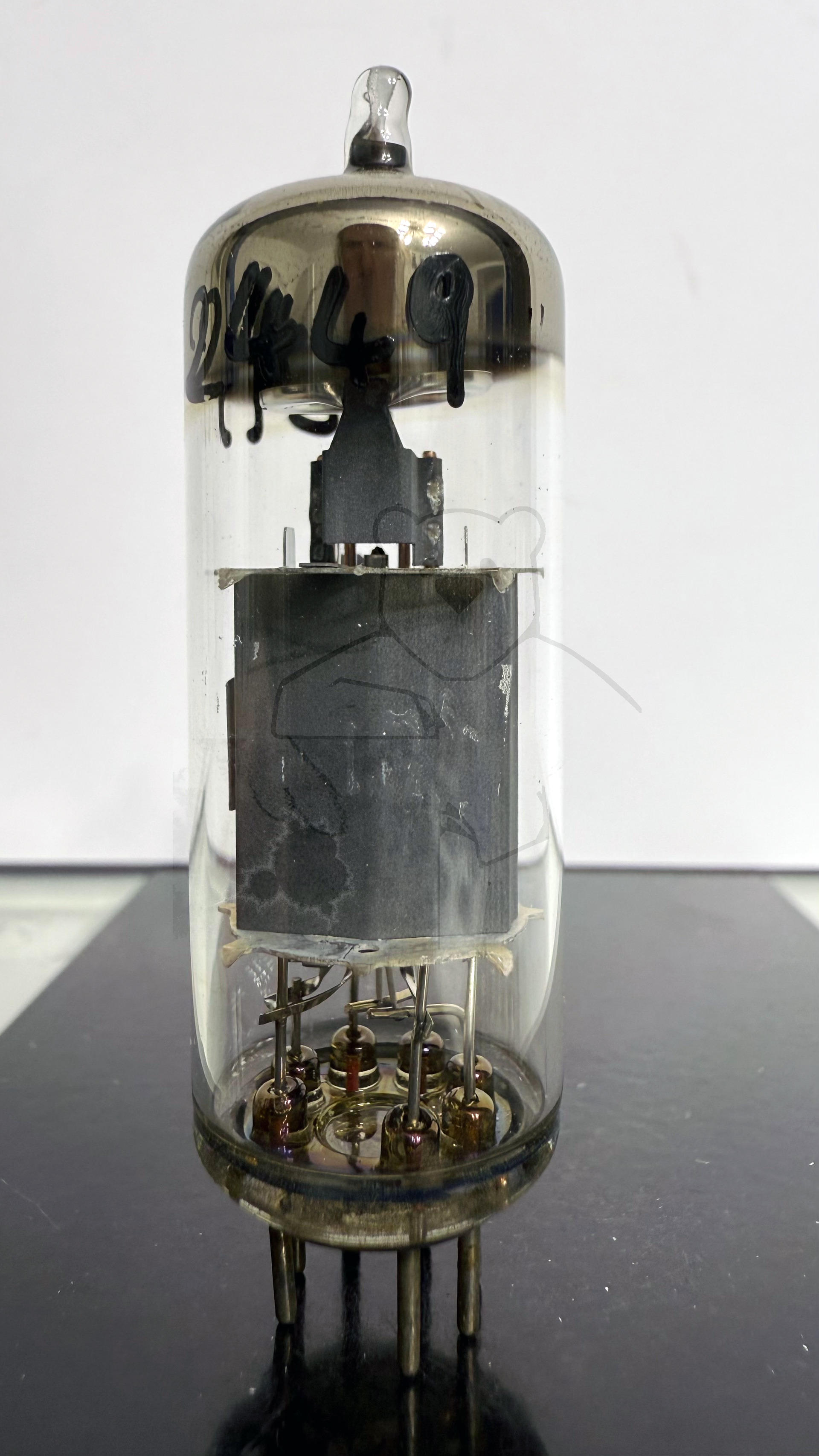

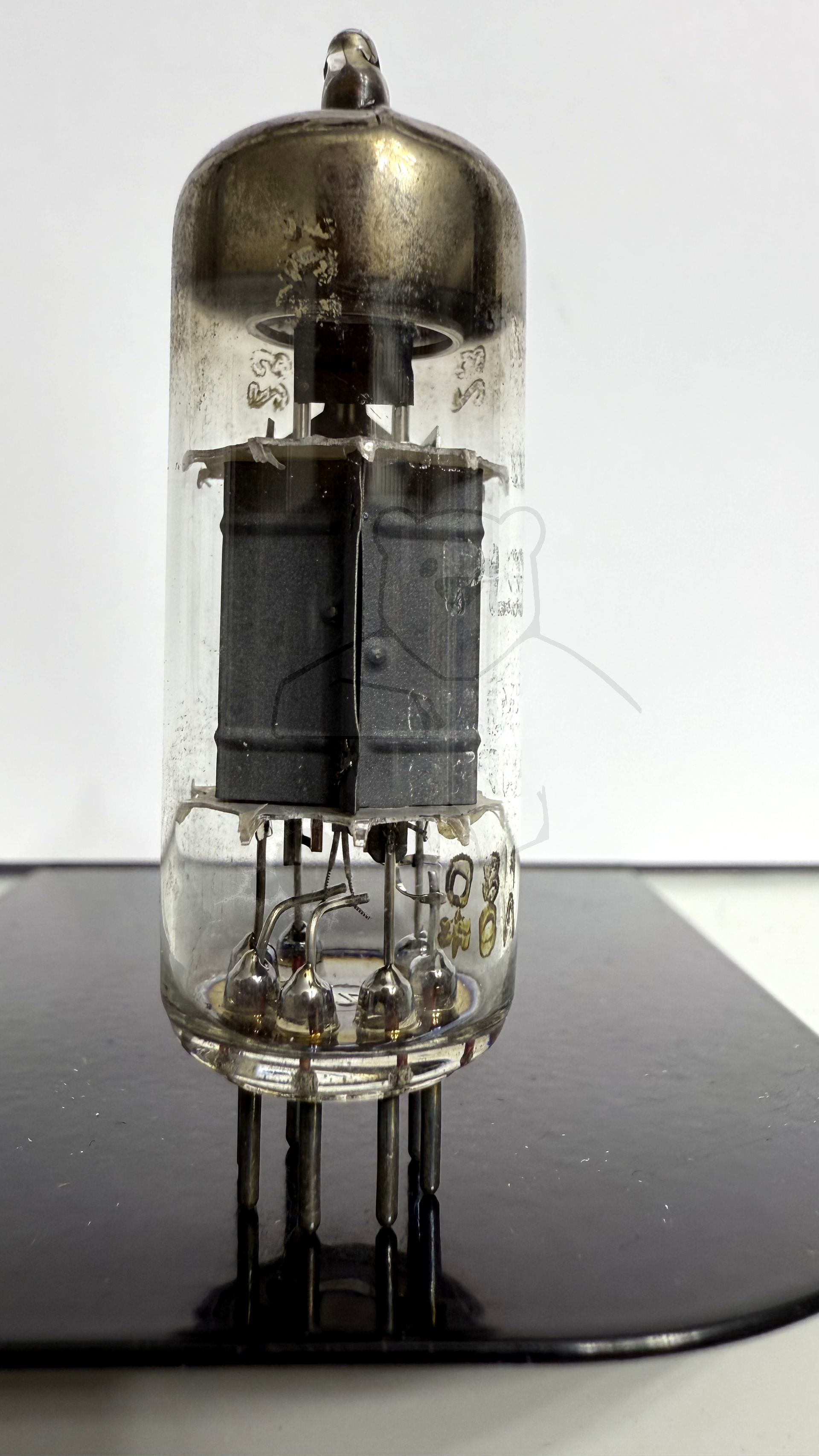

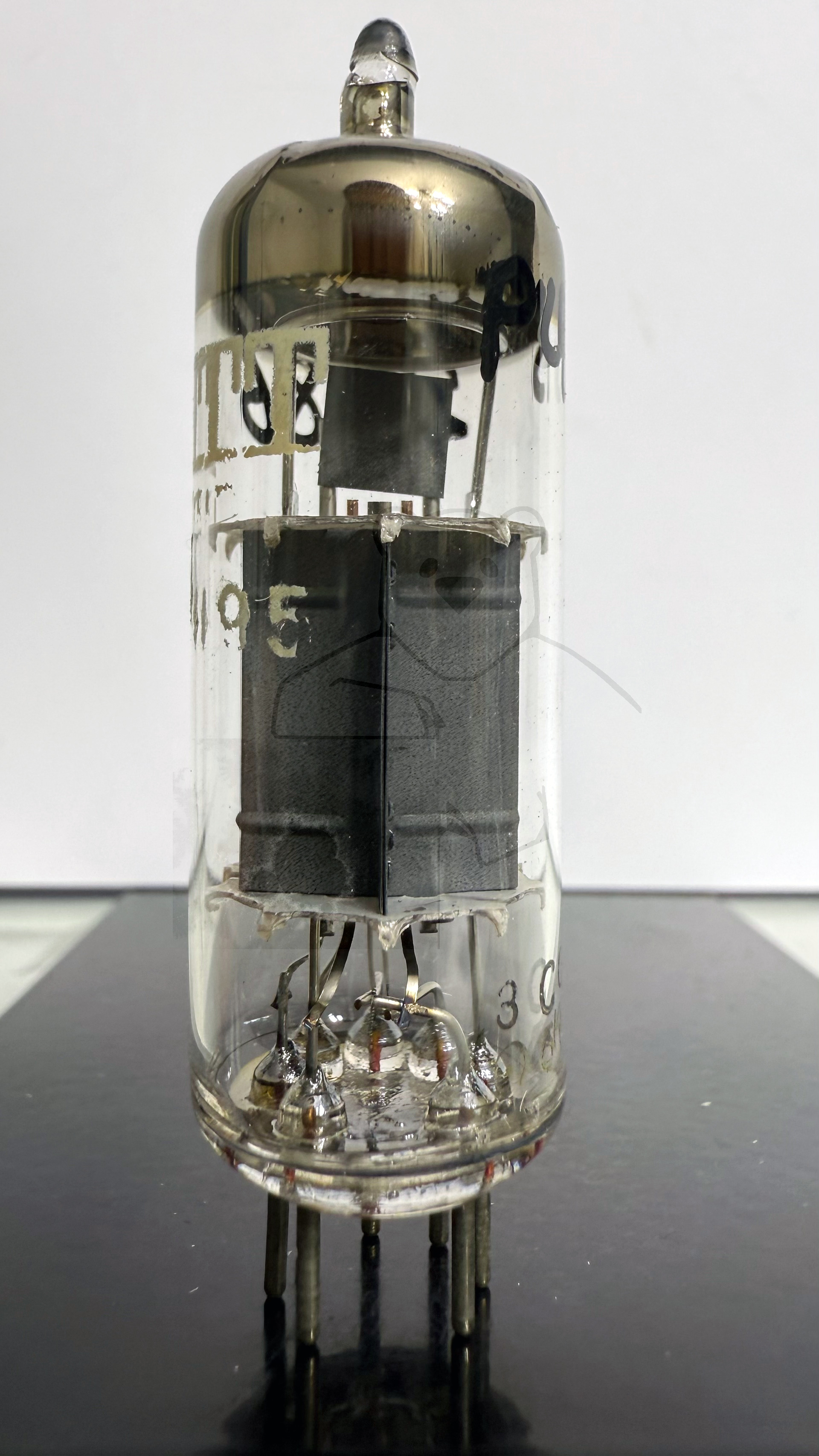

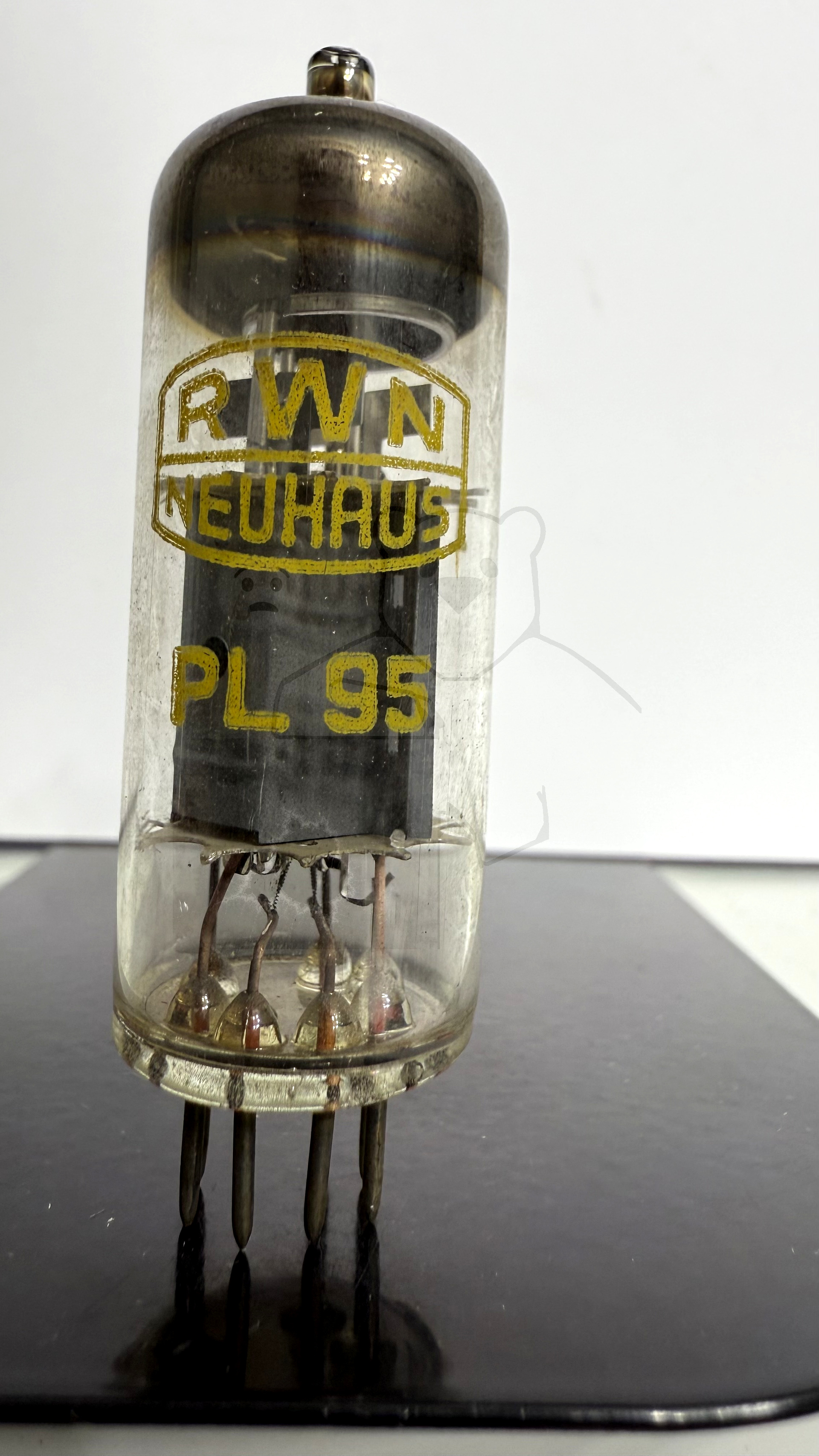

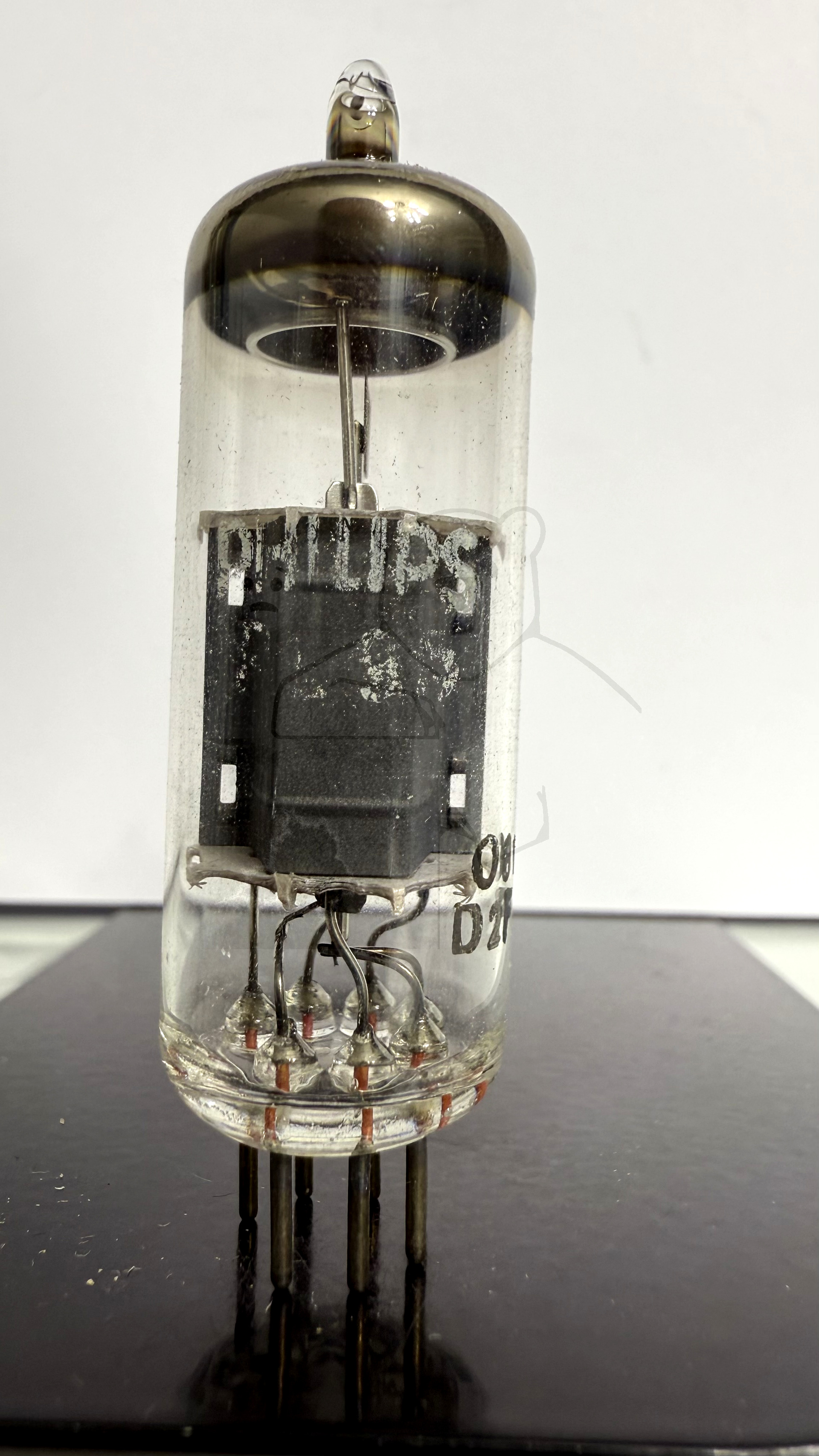

Daten und Bilder der Röhre: PL95

🔎 Beschreibung der Röhre: PL95

Name	PL95
Vergleichsname
Heizspannung (Volt)	4,5
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PL95

	System 1
Kathode	2
Gitter 1	1, 7
Gitter 2	6
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PL95

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PL95
Datenblatt PL95 Philips [www.tubedata.info].pdf (126 kB)
Datenblatt PL95 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (4338 kB)
