🔎 Beschreibung der Röhre: PL84
| Name | PL84 |
| Vergleichsname | 15CW5 |
| Heizspannung (Volt) | 15 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:10 |
🔎 Beschreibung der Systeme für die Röhre: PL84
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 9 |
| Gitter 3 | 3 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

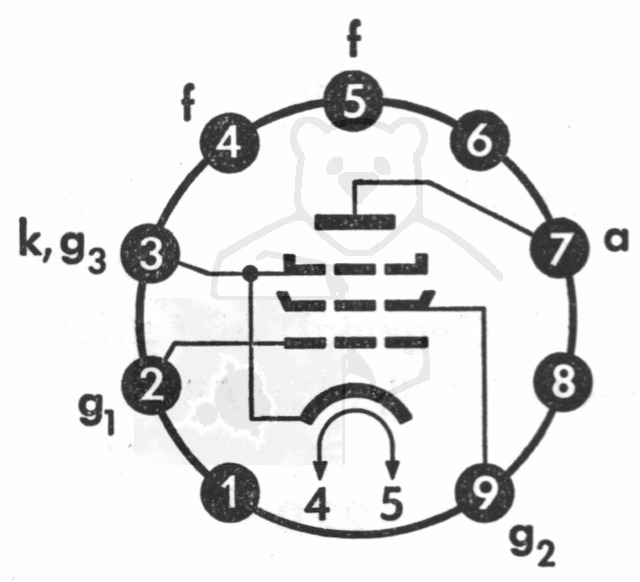

🔎 Sockelschaltung der PL84
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PL84
Datenblatt PL84 Lamina [www.tubedata.info].pdf (4284 kB)
Datenblatt PL84 Philips Version 1 [www.tubedata.info].pdf (704 kB)
Datenblatt PL84 Philips Version 2 [www.tubedata.info].pdf (117 kB)
Datenblatt PL84 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (5146 kB)
Pruefkarte PL84 - Funke W19 Roehrenpruefer.pdf (165 kB)
Pruefkarte PL84 - Neuberger RPM370 Roehrenmessgeraet.pdf (188 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PL84

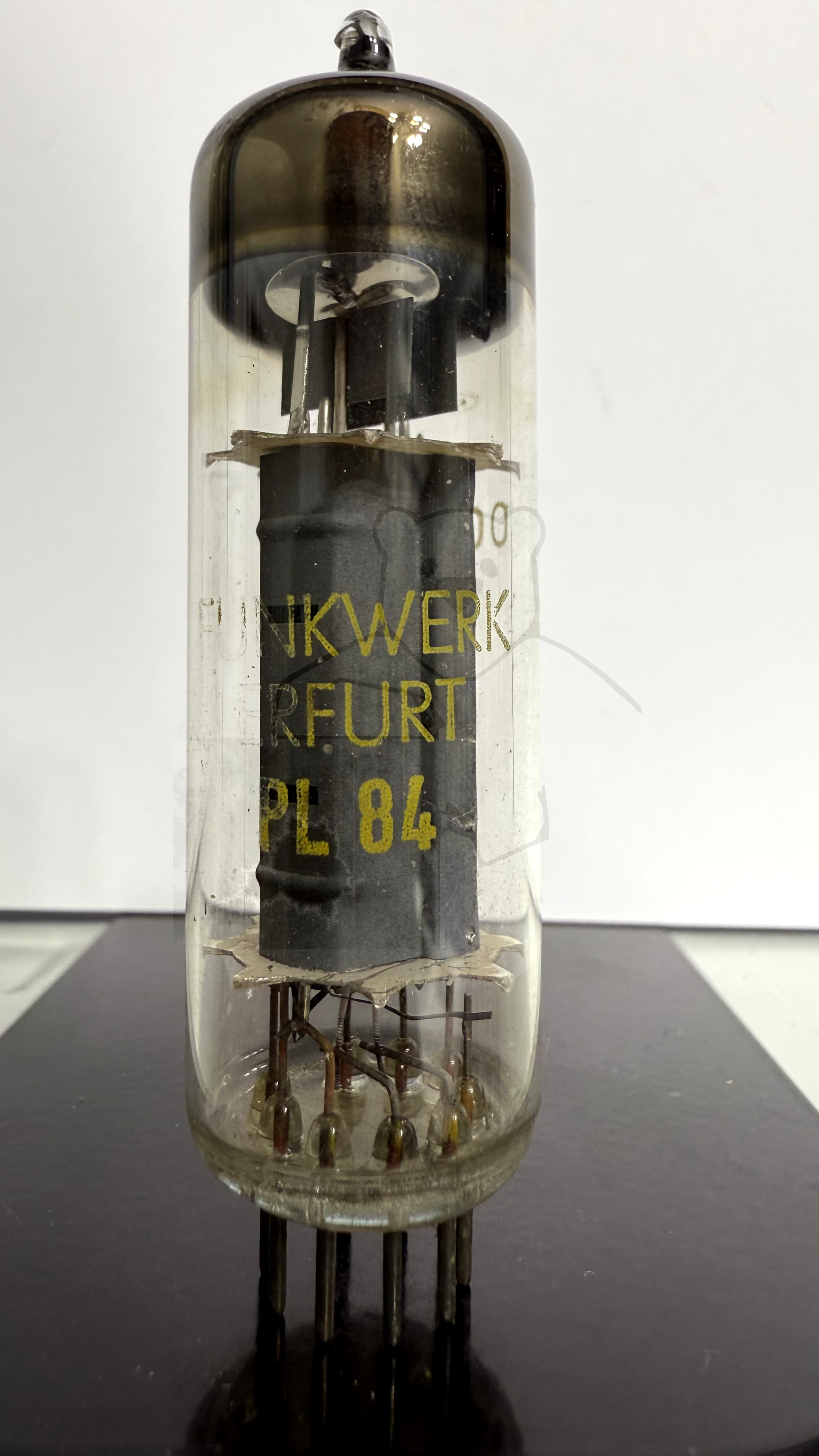

Röhre PL84 #3561 Bild 1

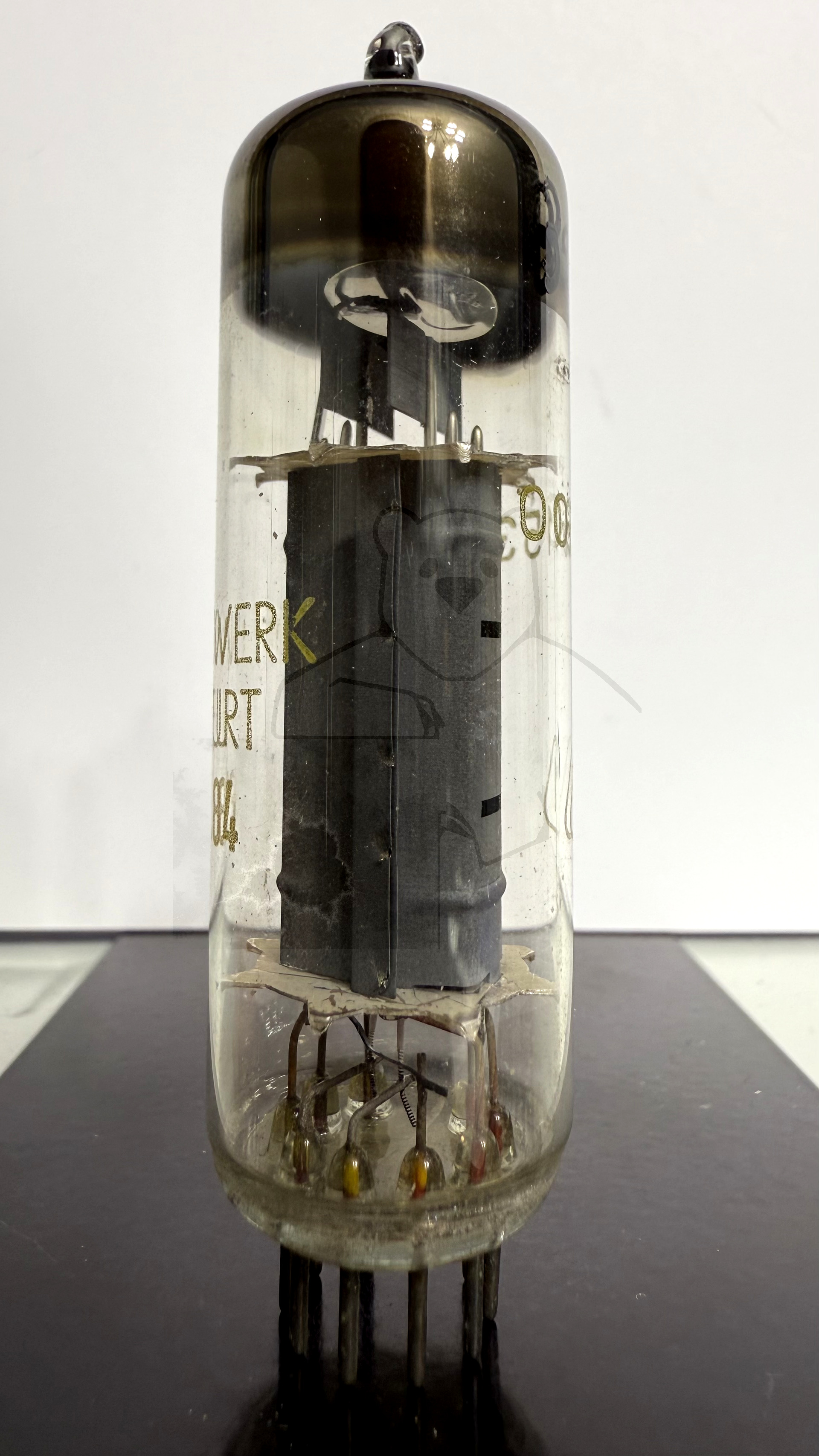

Röhre PL84 #3561 Bild 2

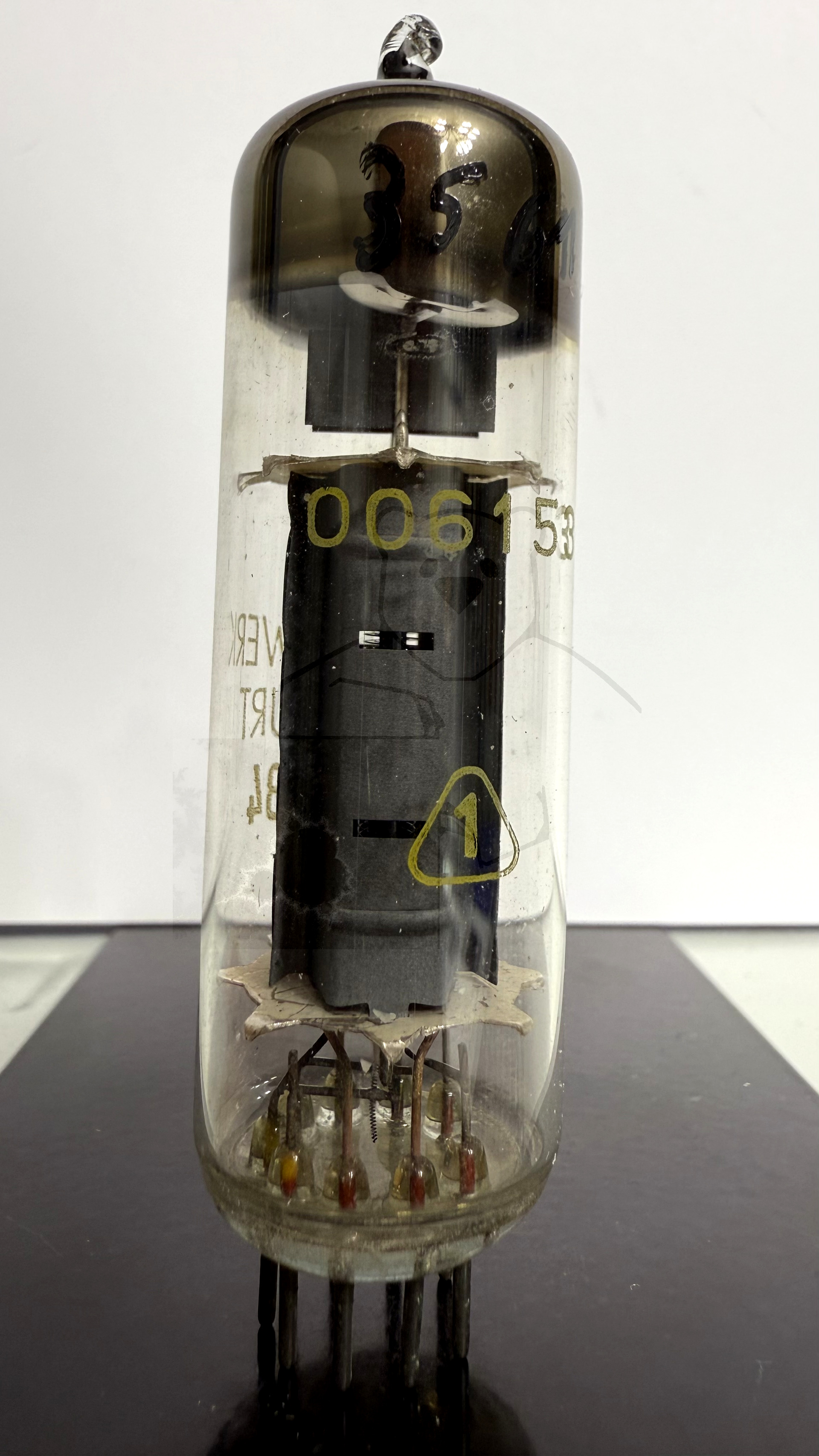

Röhre PL84 #3561 Bild 3

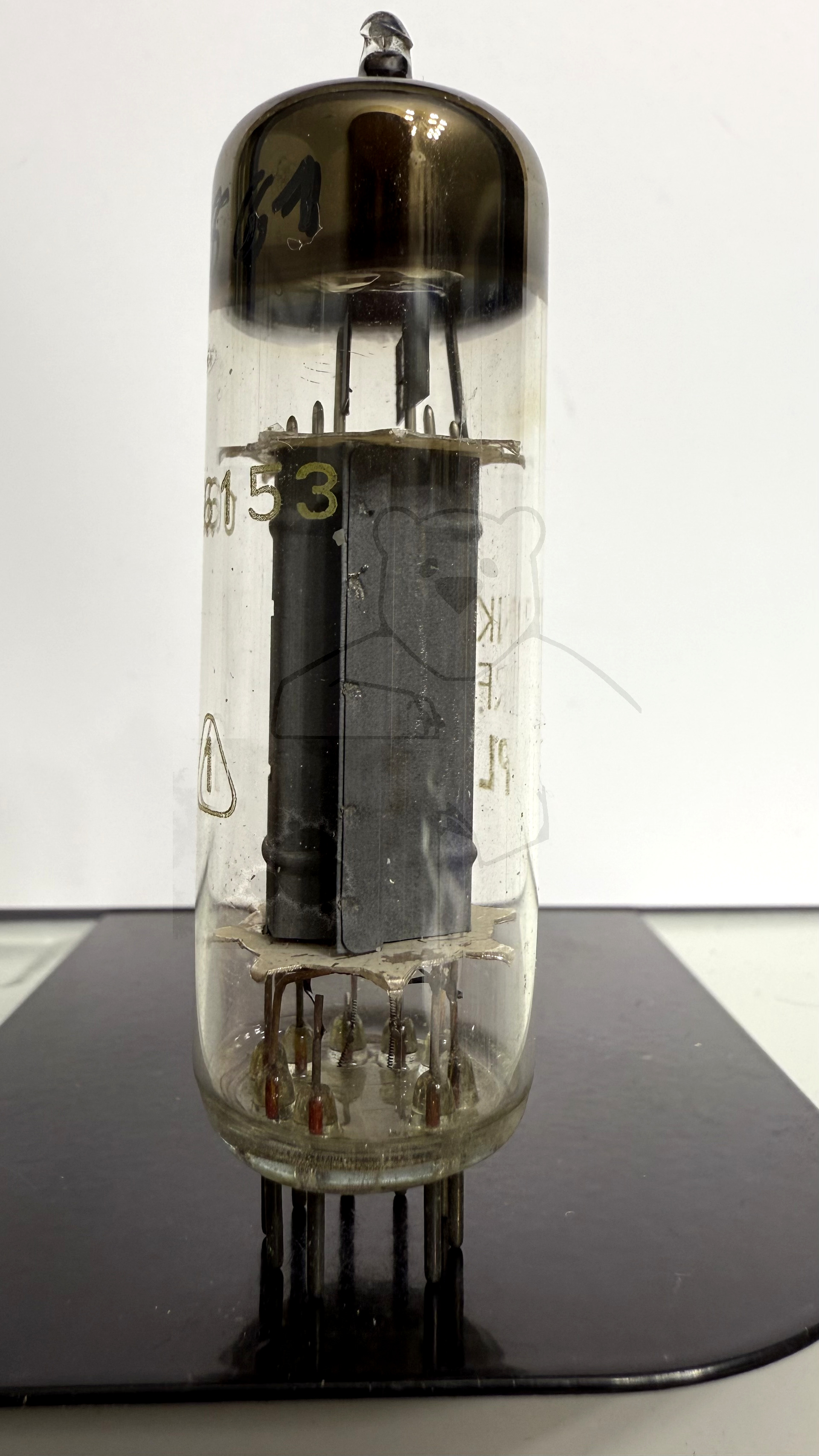

Röhre PL84 #3561 Bild 4

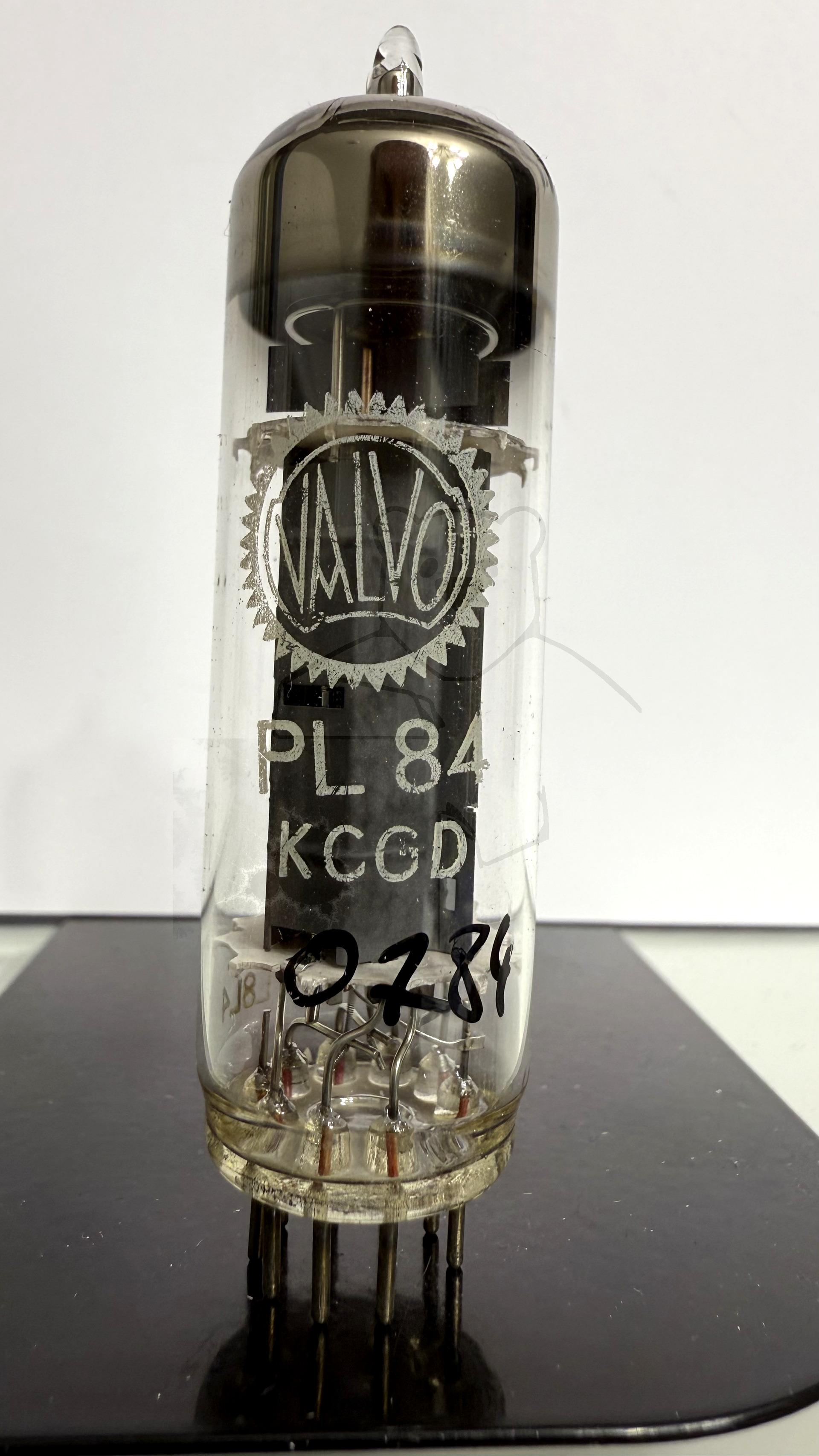

Röhre PL84 #0784 Bild 1

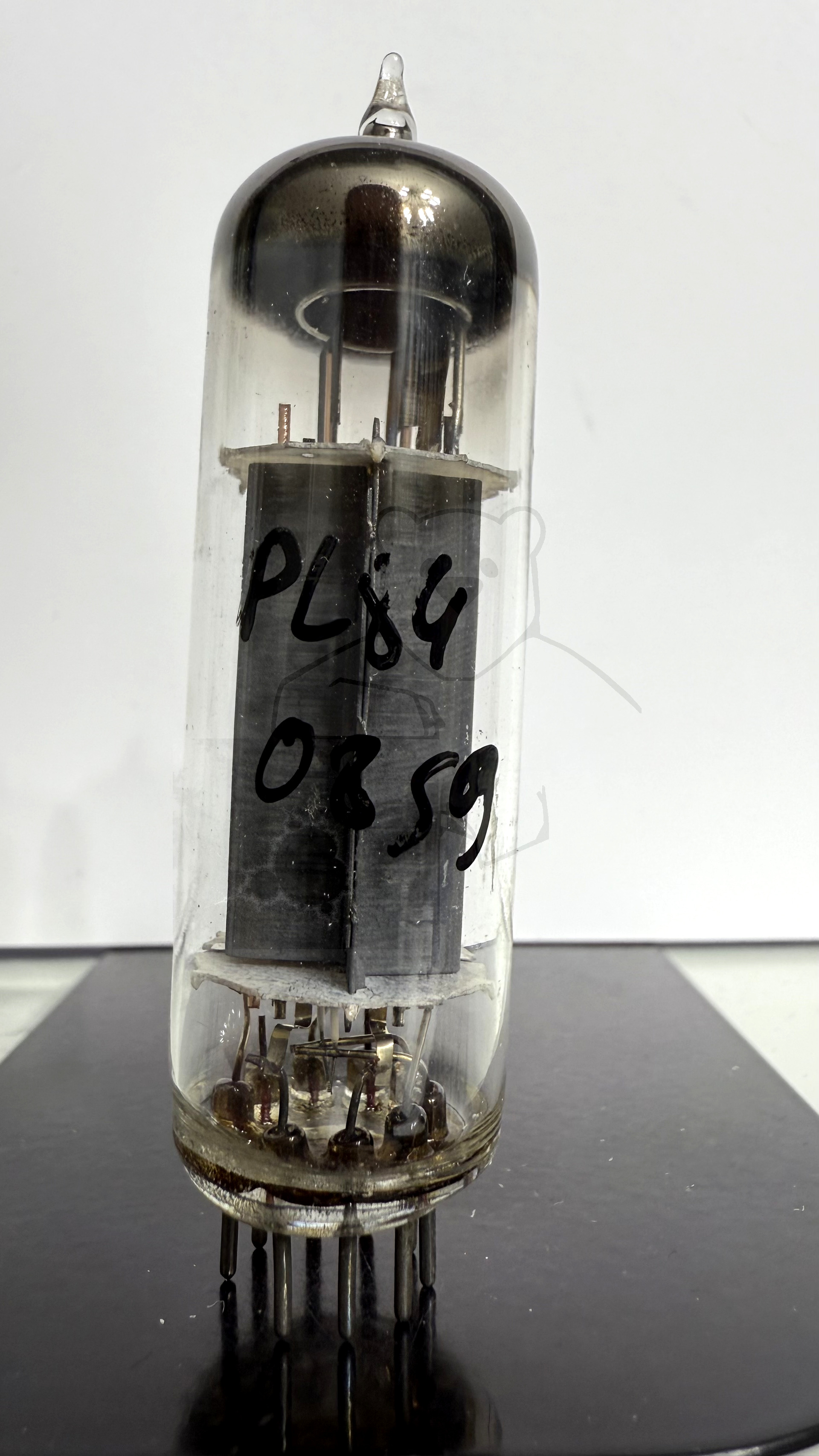

Röhre PL84 #0859 Bild 1

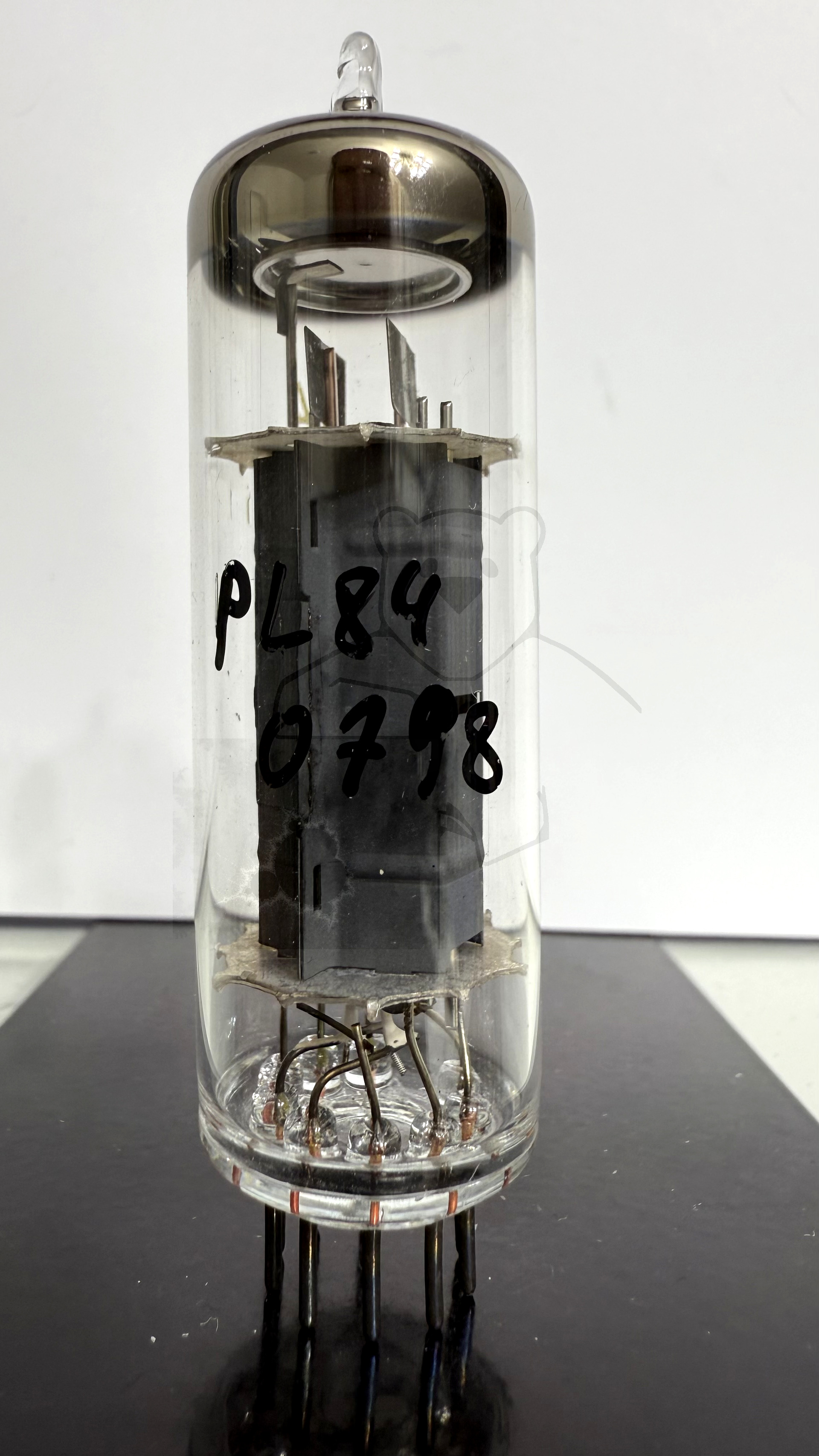

Röhre PL84 #0798 Bild 1

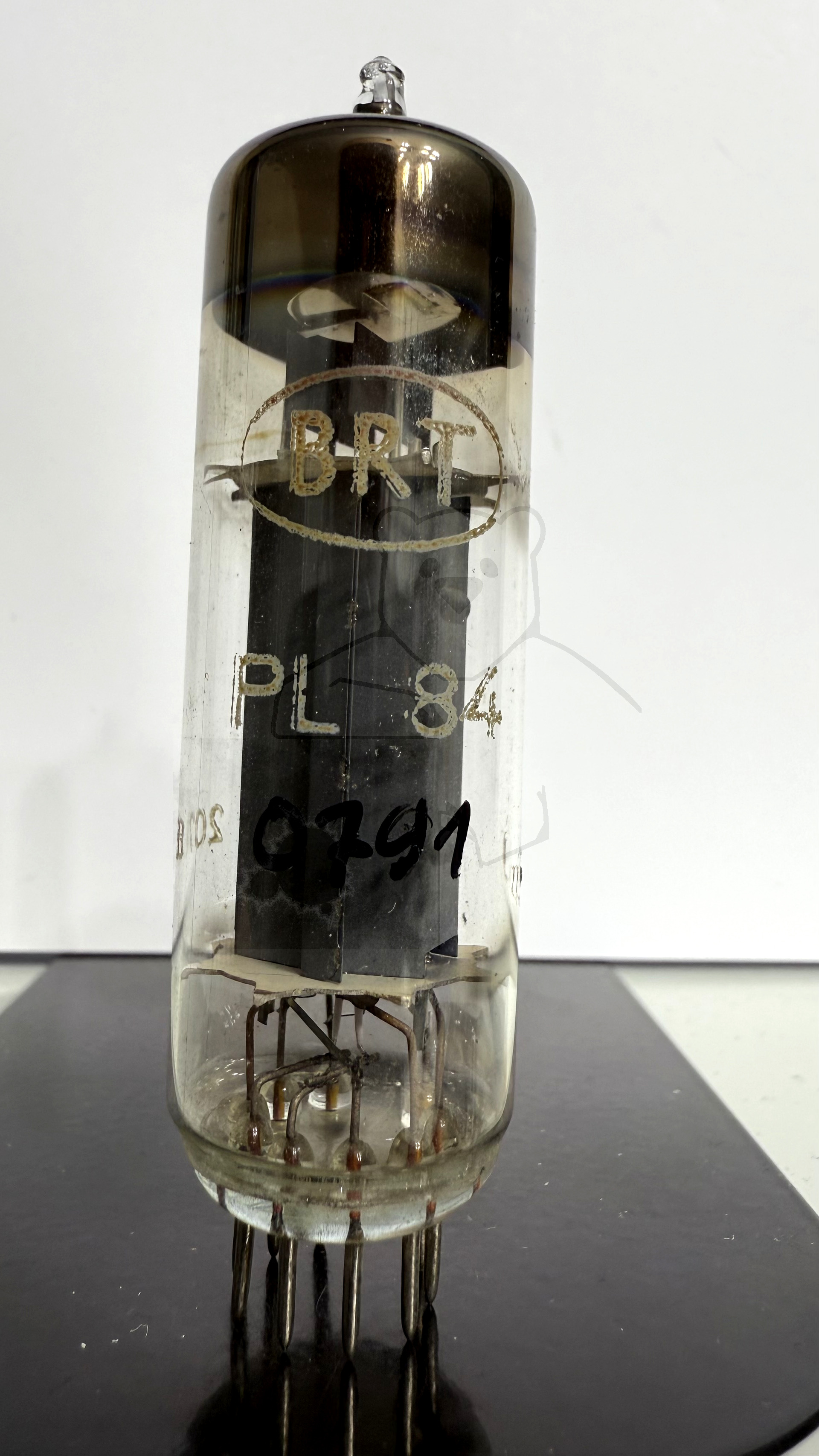

Röhre PL84 #0791 Bild 1

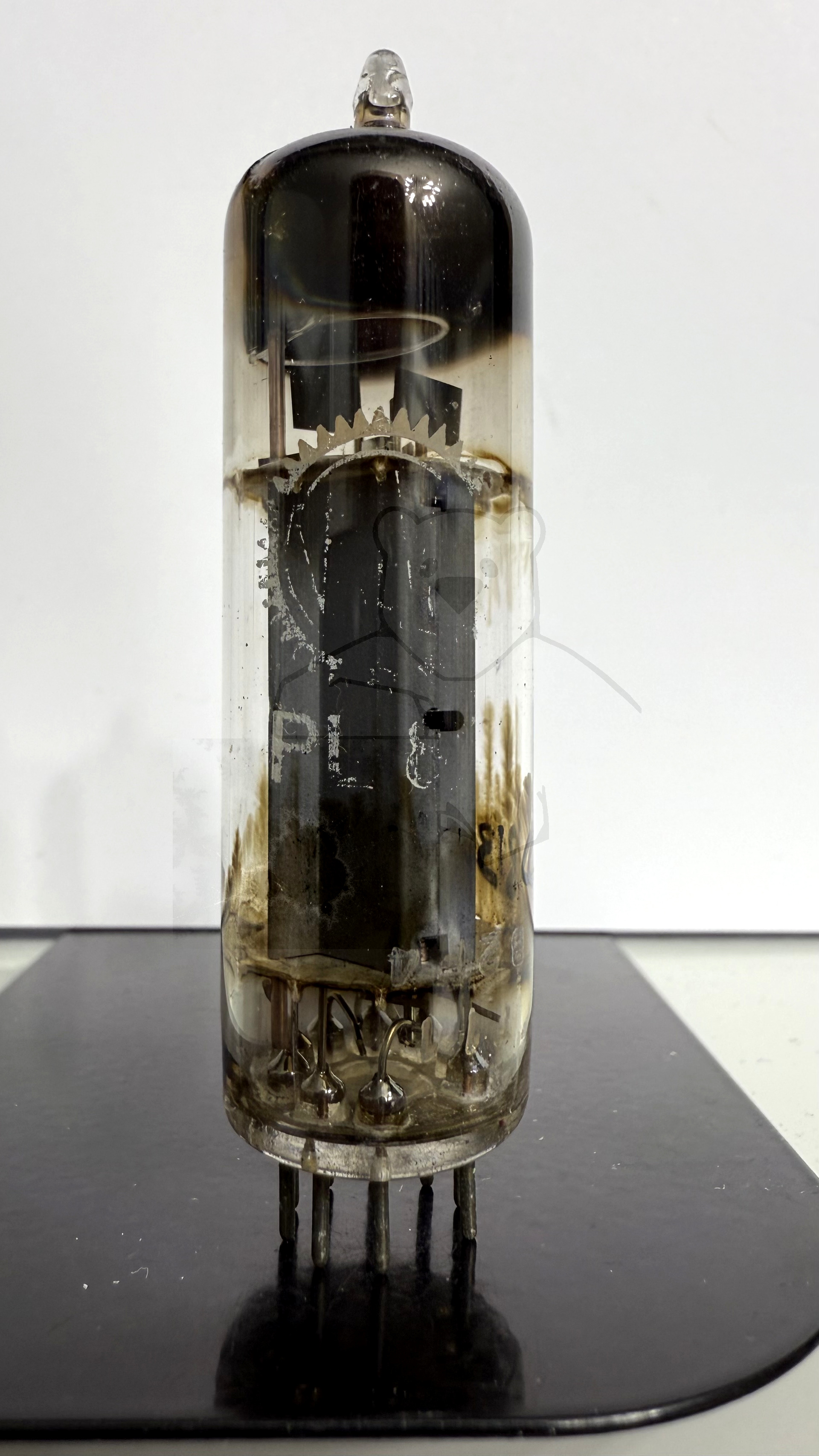

Röhre PL84 #0839 Bild 1

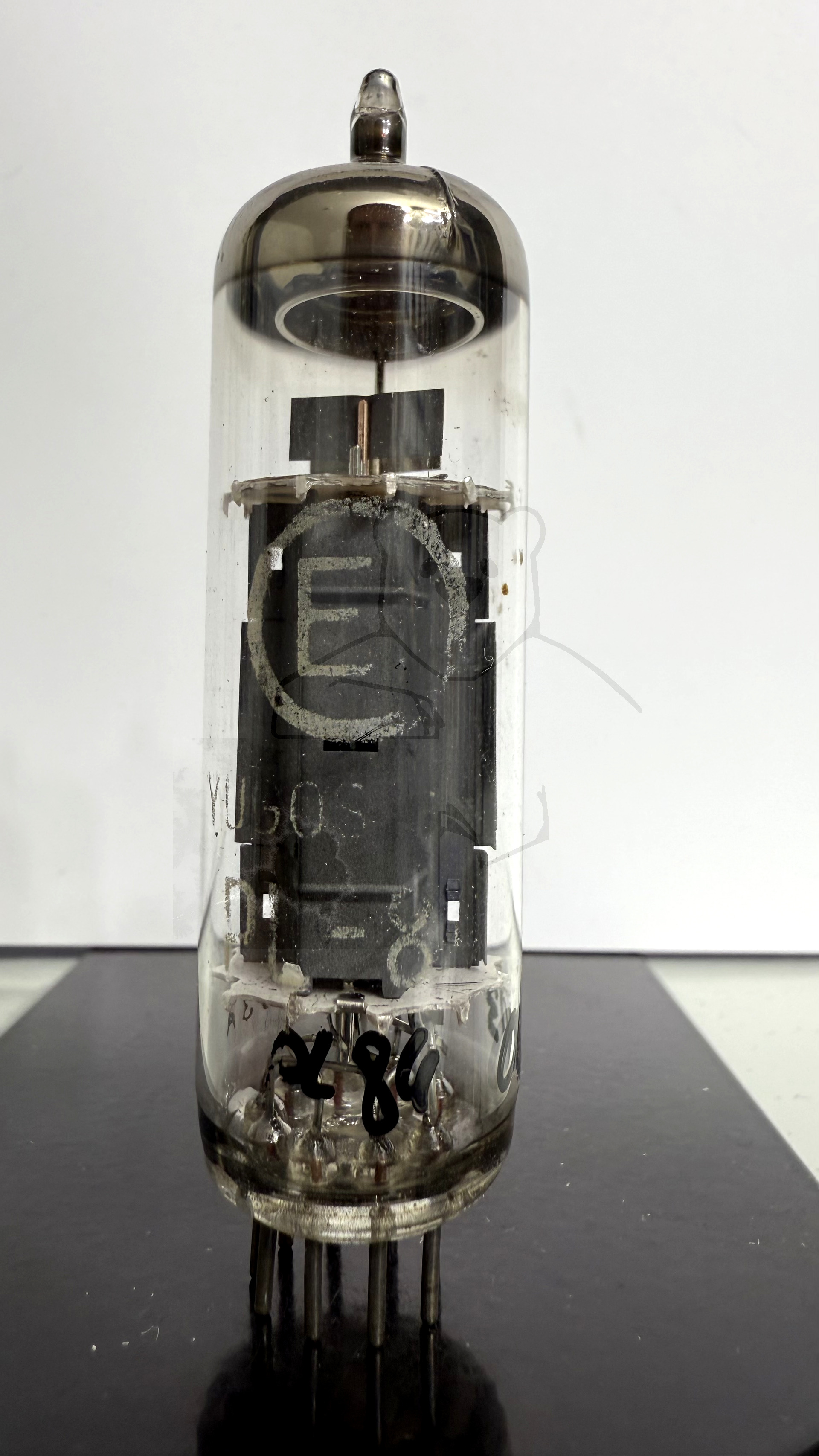

Röhre PL84 #0813 Bild 1

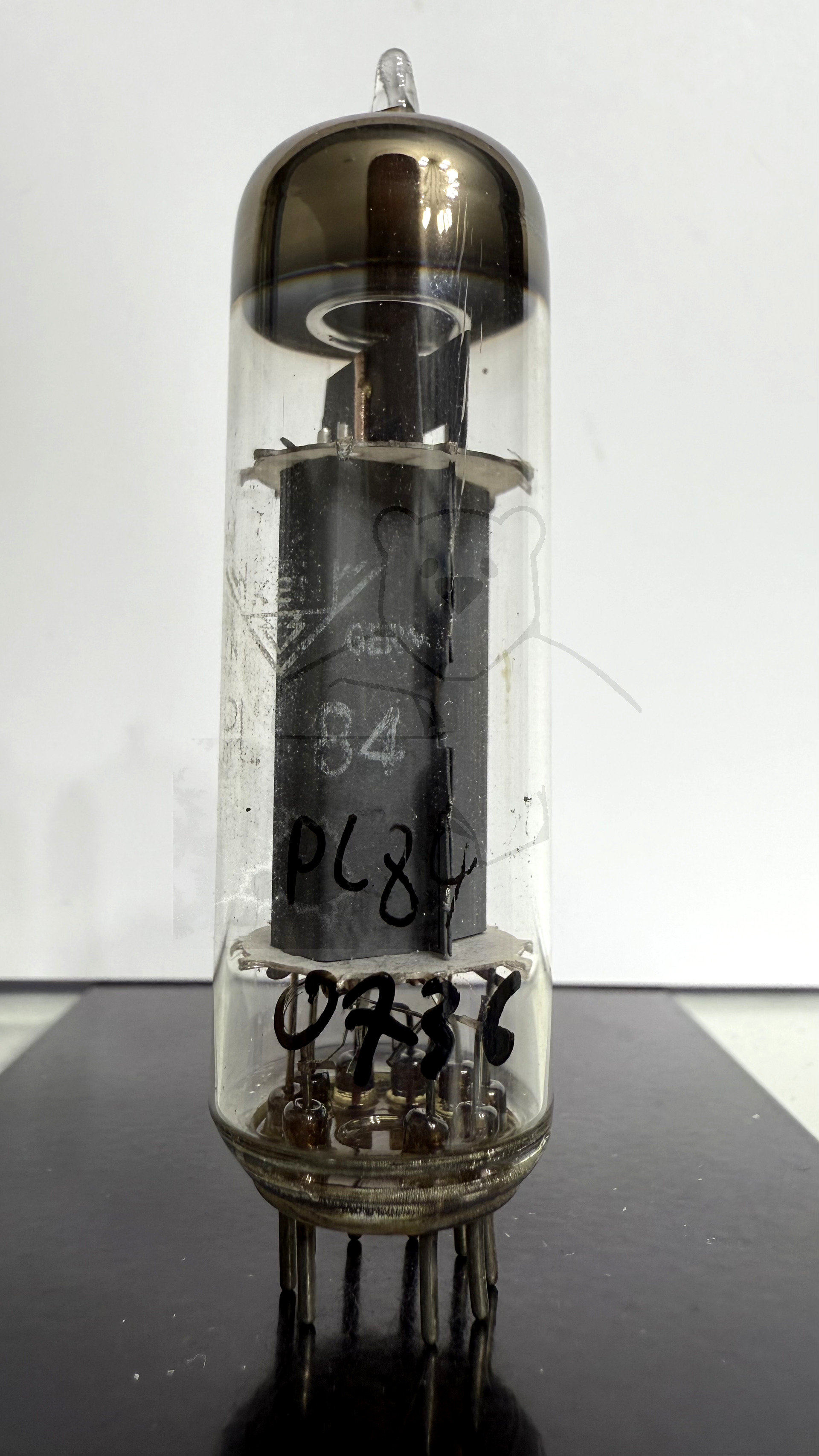

Röhre PL84 #0736 Bild 1

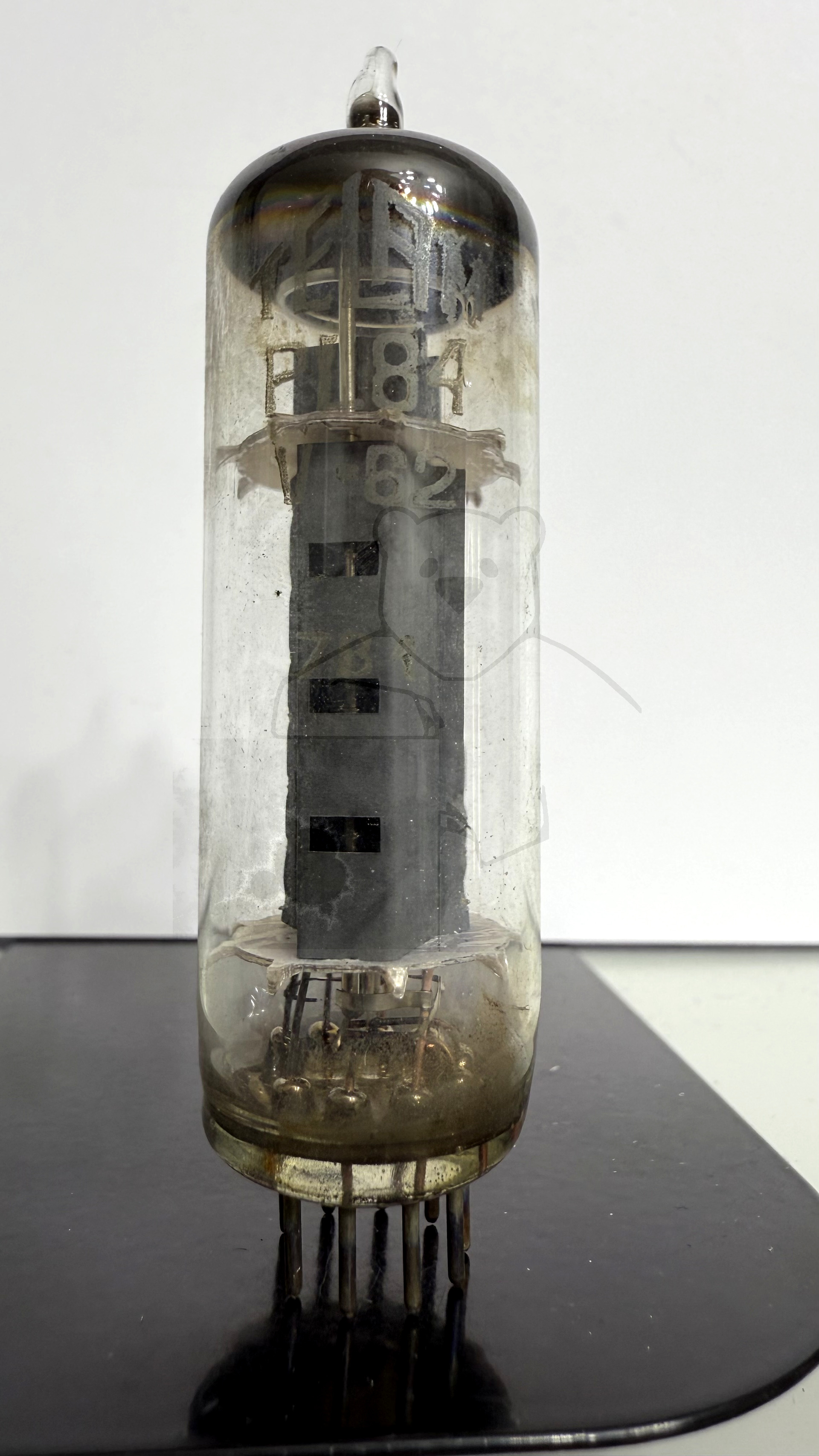

Röhre PL84 #5335 Bild 1

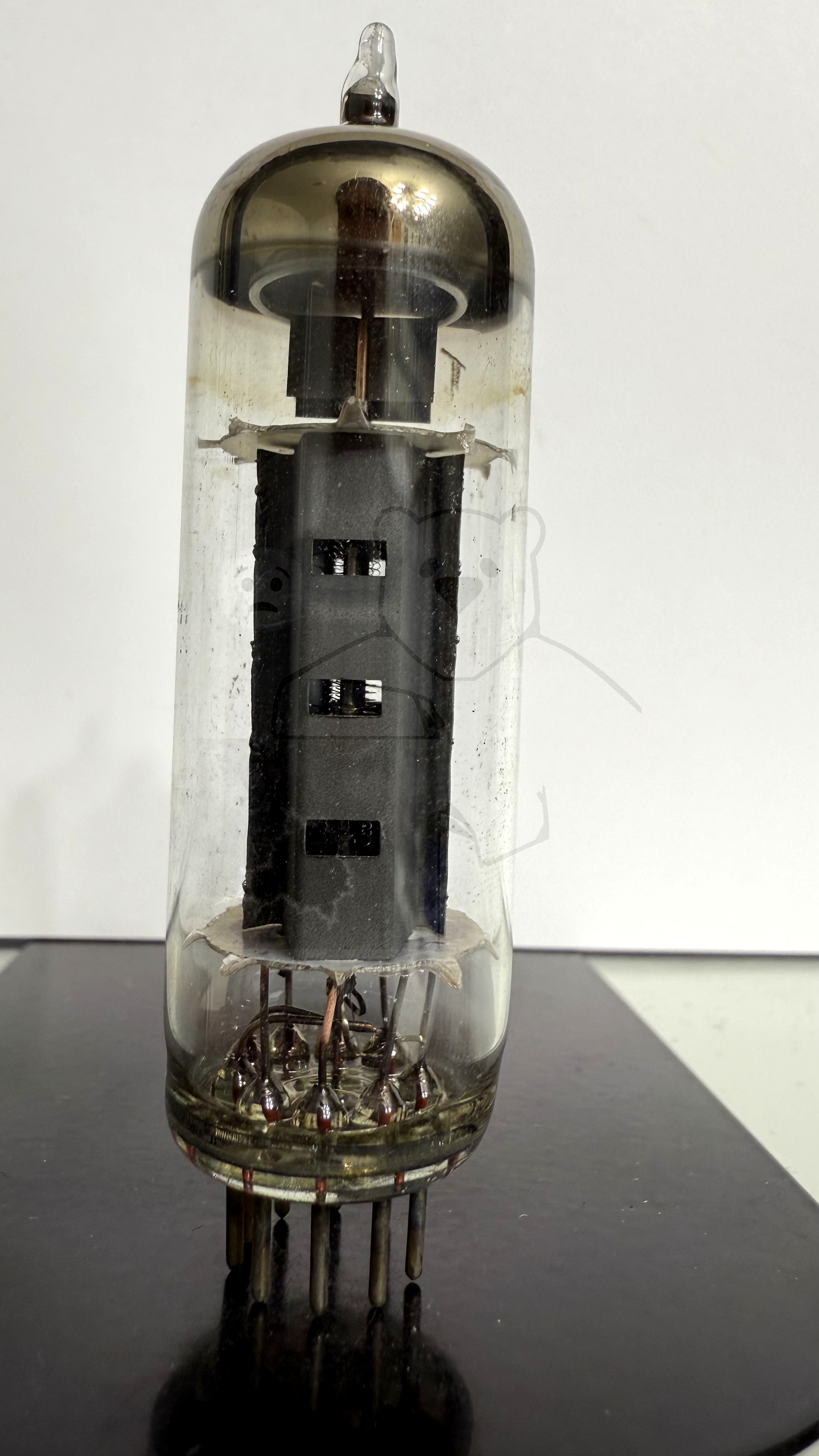

Röhre PL84 #5511 Bild 1

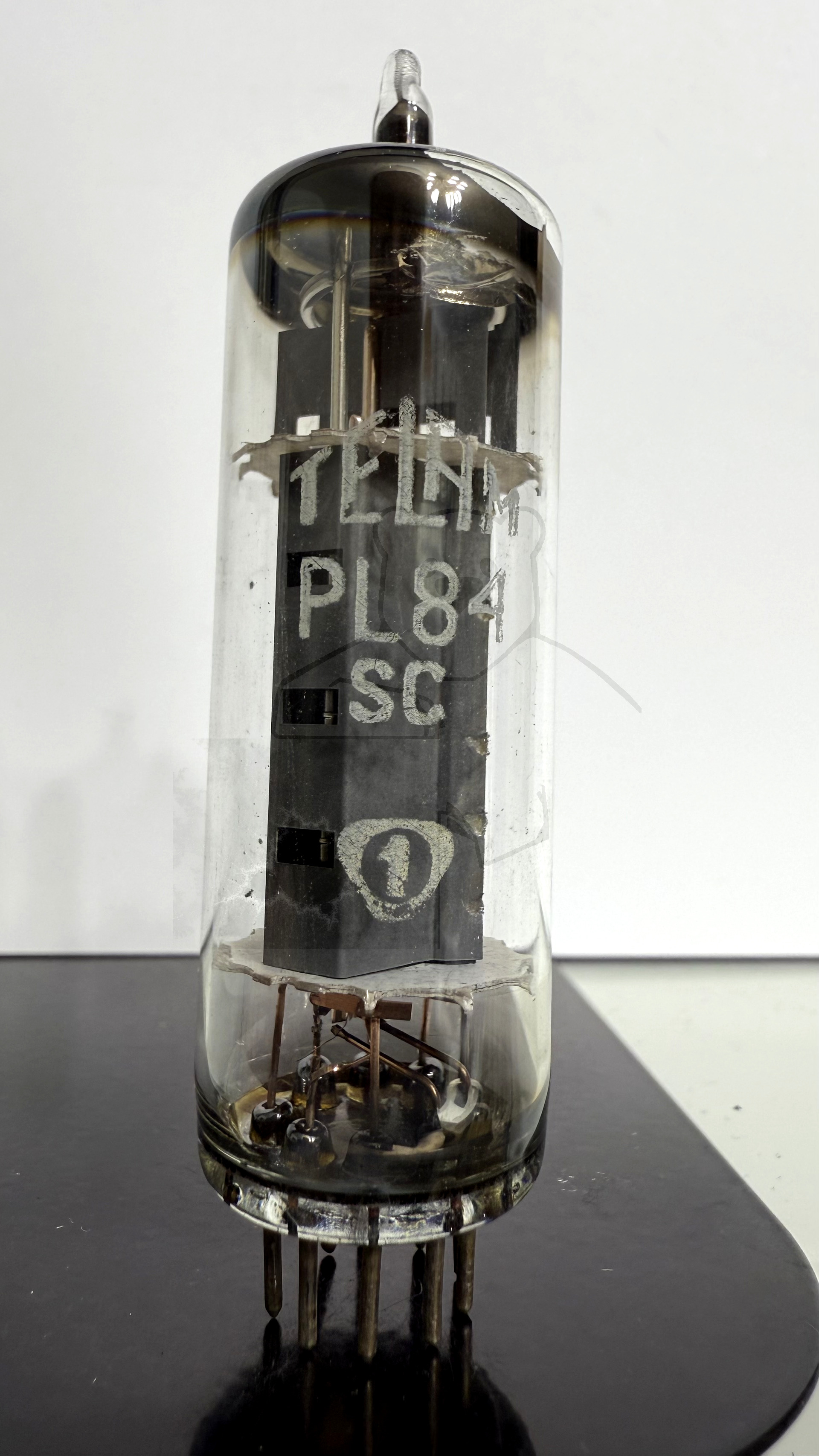

Röhre PL84 #5597 Bild 1

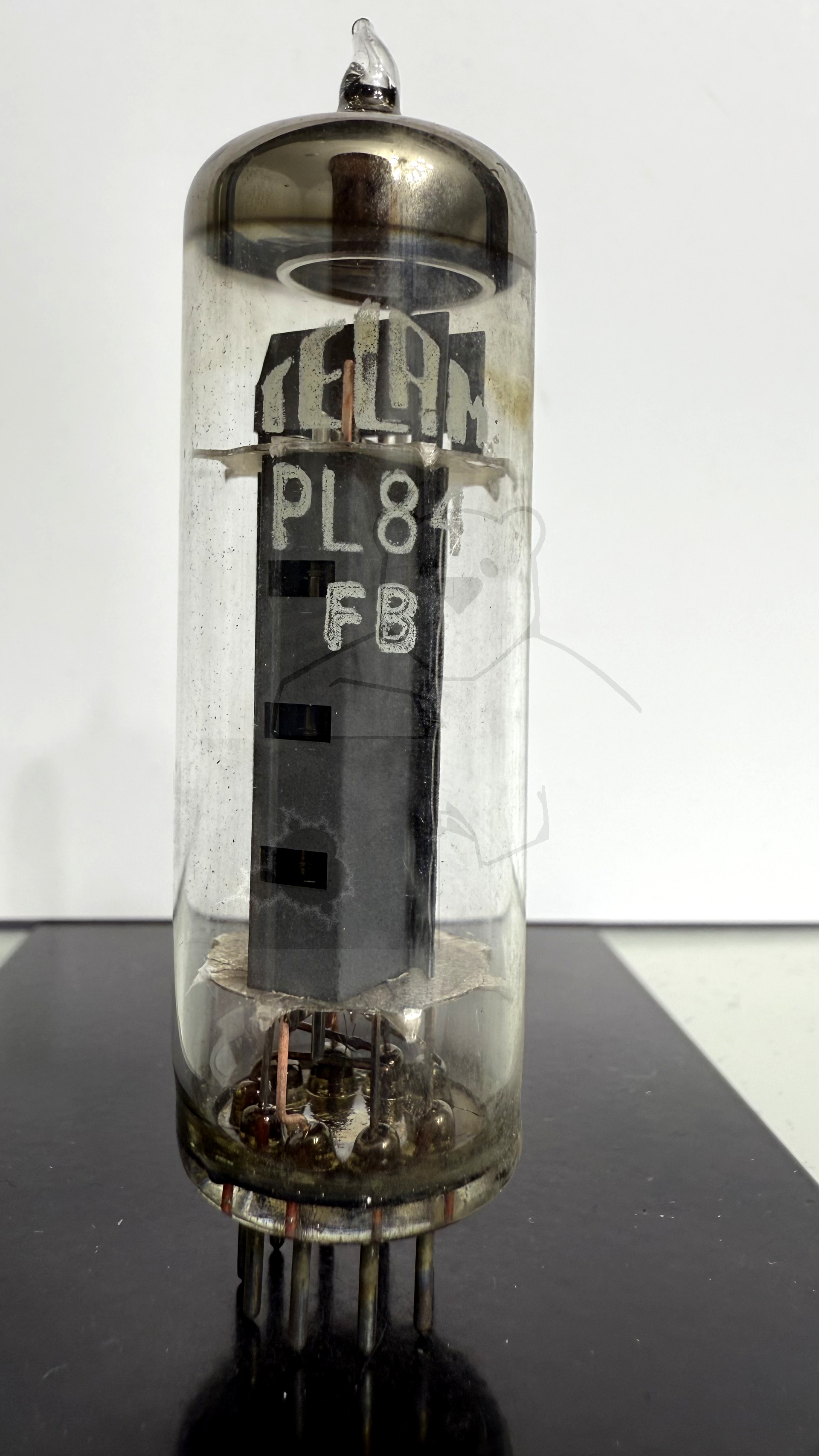

Röhre PL84 #5662 Bild 1

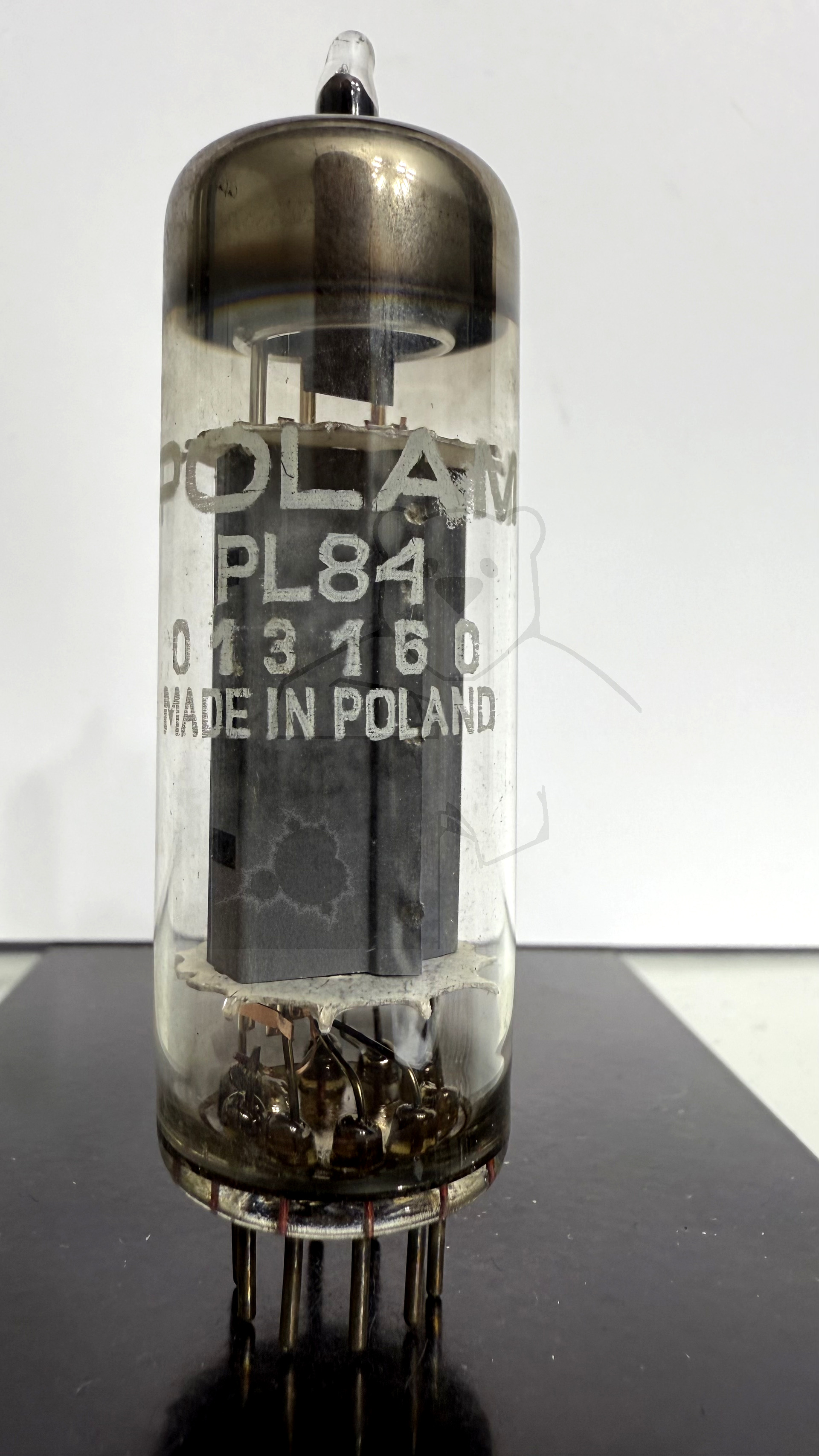

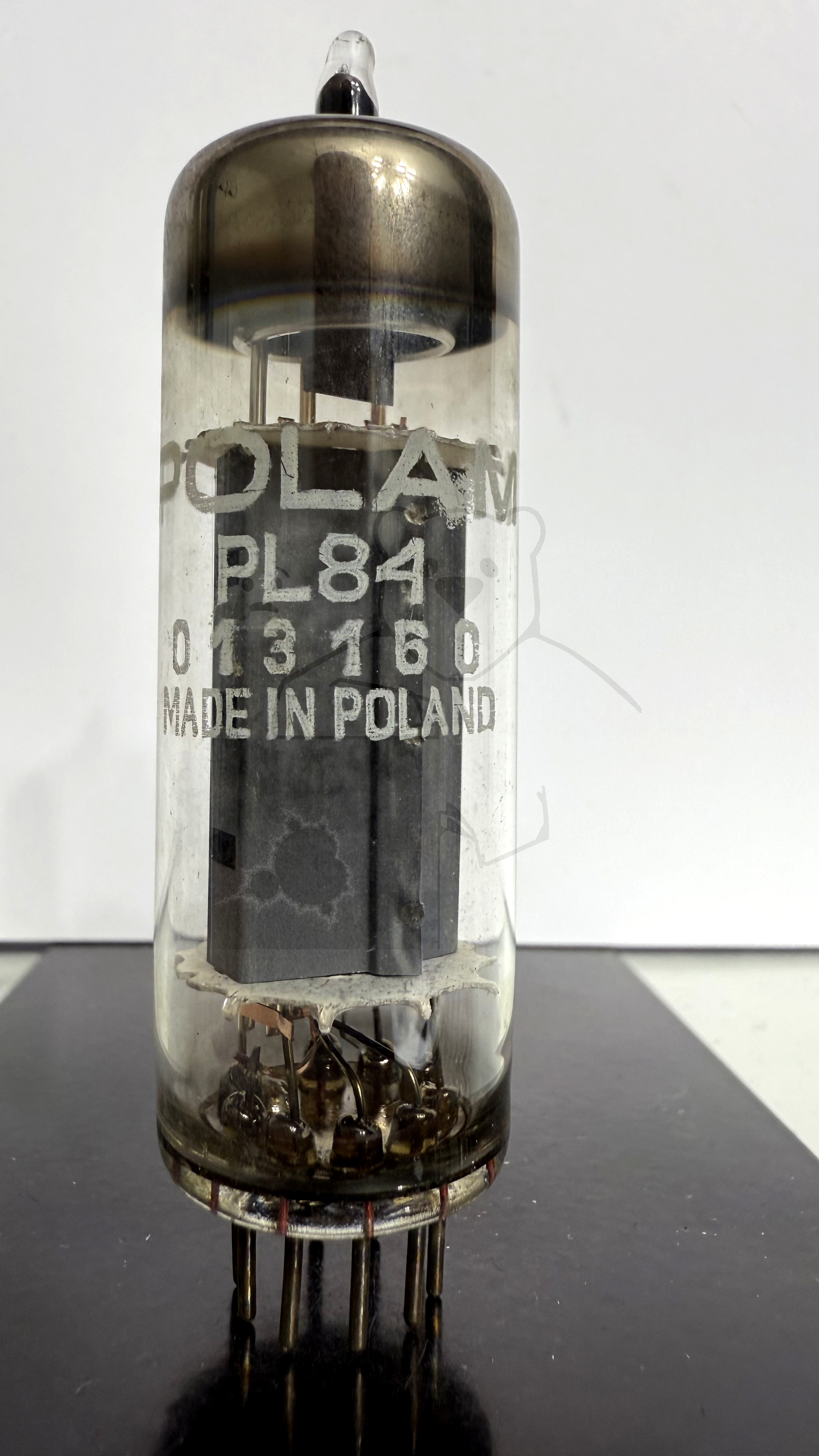

Röhre PL84 #5624 Bild 1

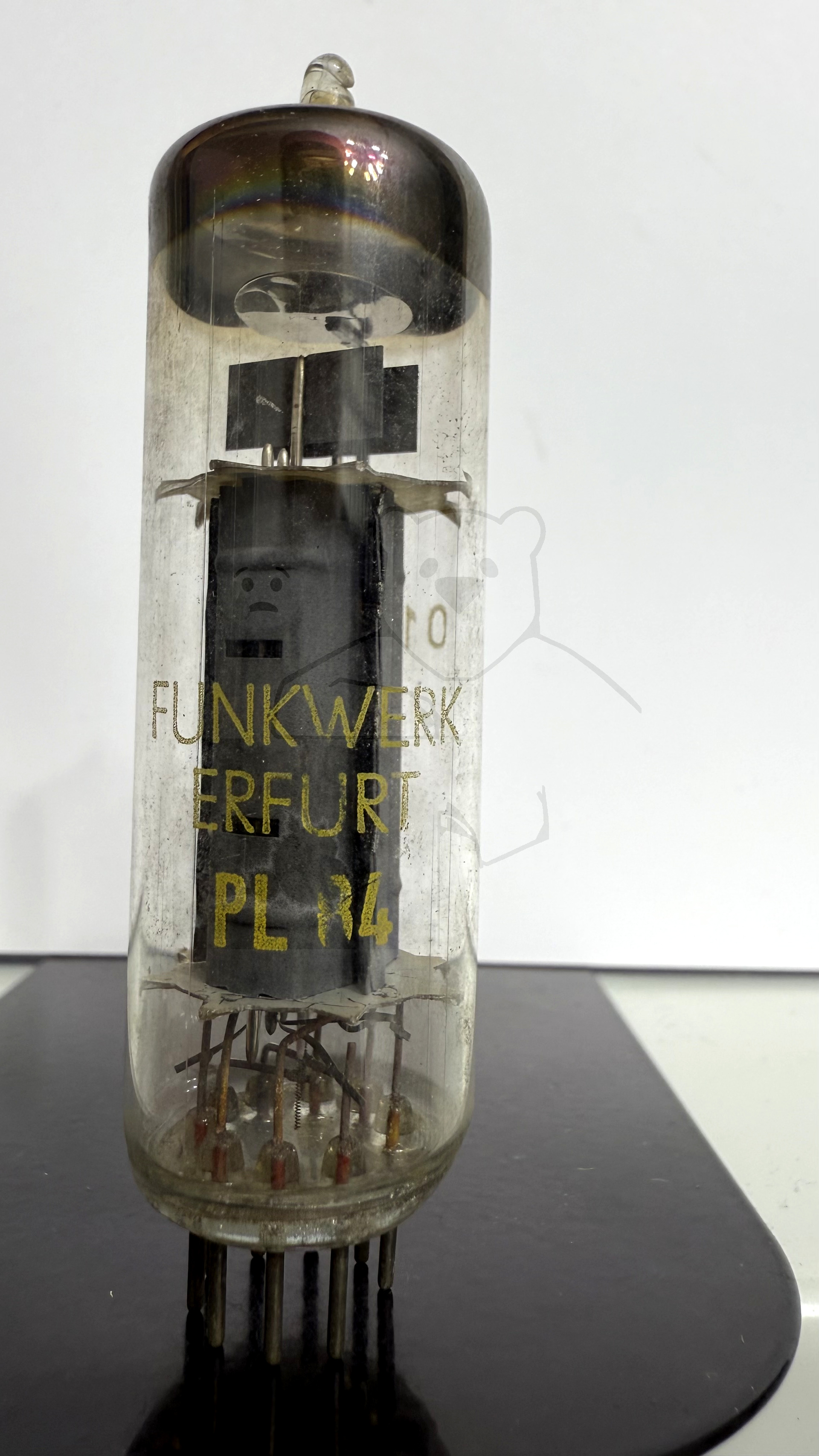

Röhre PL84 #5866 Bild 1
🔎 Alle Röhren vom Typ PL84 in der Sammlung
- → PL84 Inventar: 00562 Hersteller: → Valvo
- → PL84 Inventar: 00730 Hersteller: → Valvo
- → PL84 Inventar: 00736 Hersteller: → Telefunken (Mit Raute im Boden)
- → PL84 Inventar: 00739 Hersteller: → Telefunken (Mit Raute im Boden)
- → PL84 Inventar: 00777 Hersteller: → Valvo
- → PL84 Inventar: 00784 Hersteller: → Valvo
- → PL84 Inventar: 00791 Hersteller: → BRT
- → PL84 Inventar: 00798 Hersteller: → Tungsram
- → PL84 Inventar: 00799 Hersteller: → Unbekannter Hersteller
- → PL84 Inventar: 00813 Hersteller: → Ei, Yugoslavia
- → PL84 Inventar: 00839 Hersteller: → Valvo
- → PL84 Inventar: 00859 Hersteller: → Unbekannter Hersteller
- → PL84 Inventar: 00876 Hersteller: → Unbekannter Hersteller
- → PL84 Inventar: 03561 Hersteller: → Funkwerk Erfurt
- → PL84 Inventar: 04930 Hersteller: → Telam
- → PL84 Inventar: 04931 Hersteller: → Unbekannter Hersteller
- → PL84 Inventar: 04932 Hersteller: → Funkwerk Erfurt
- → PL84 Inventar: 05335 Hersteller: → Telam
- → PL84 Inventar: 05494 Hersteller: → Telam
- → PL84 Inventar: 05511 Hersteller: → Telam
- → PL84 Inventar: 05526 Hersteller: → Telam
- → PL84 Inventar: 05535 Hersteller: → Telam
- → PL84 Inventar: 05542 Hersteller: → Polam (Made in Poland)
- → PL84 Inventar: 05549 Hersteller: → Telam
- → PL84 Inventar: 05597 Hersteller: → Telam
- → PL84 Inventar: 05609 Hersteller: → Telam
- → PL84 Inventar: 05612 Hersteller: → Telam
- → PL84 Inventar: 05624 Hersteller: → Polam (Made in Poland)
- → PL84 Inventar: 05646 Hersteller: → Polam (Made in Poland)
- → PL84 Inventar: 05651 Hersteller: → Ei, Yugoslavia
- → PL84 Inventar: 05662 Hersteller: → Telam
- → PL84 Inventar: 05699 Hersteller: → Telam
- → PL84 Inventar: 05711 Hersteller: → Funkwerk Erfurt
- → PL84 Inventar: 05743 Hersteller: → Telam
- → PL84 Inventar: 05786 Hersteller: → Funkwerk Erfurt
- → PL84 Inventar: 05798 Hersteller: → Telam
- → PL84 Inventar: 05820 Hersteller: → R-F-T
- → PL84 Inventar: 05831 Hersteller: → Polam (Made in Poland)
- → PL84 Inventar: 05866 Hersteller: → Funkwerk Erfurt
- → PL84 Inventar: 05870 Hersteller: → Ei, Yugoslavia
