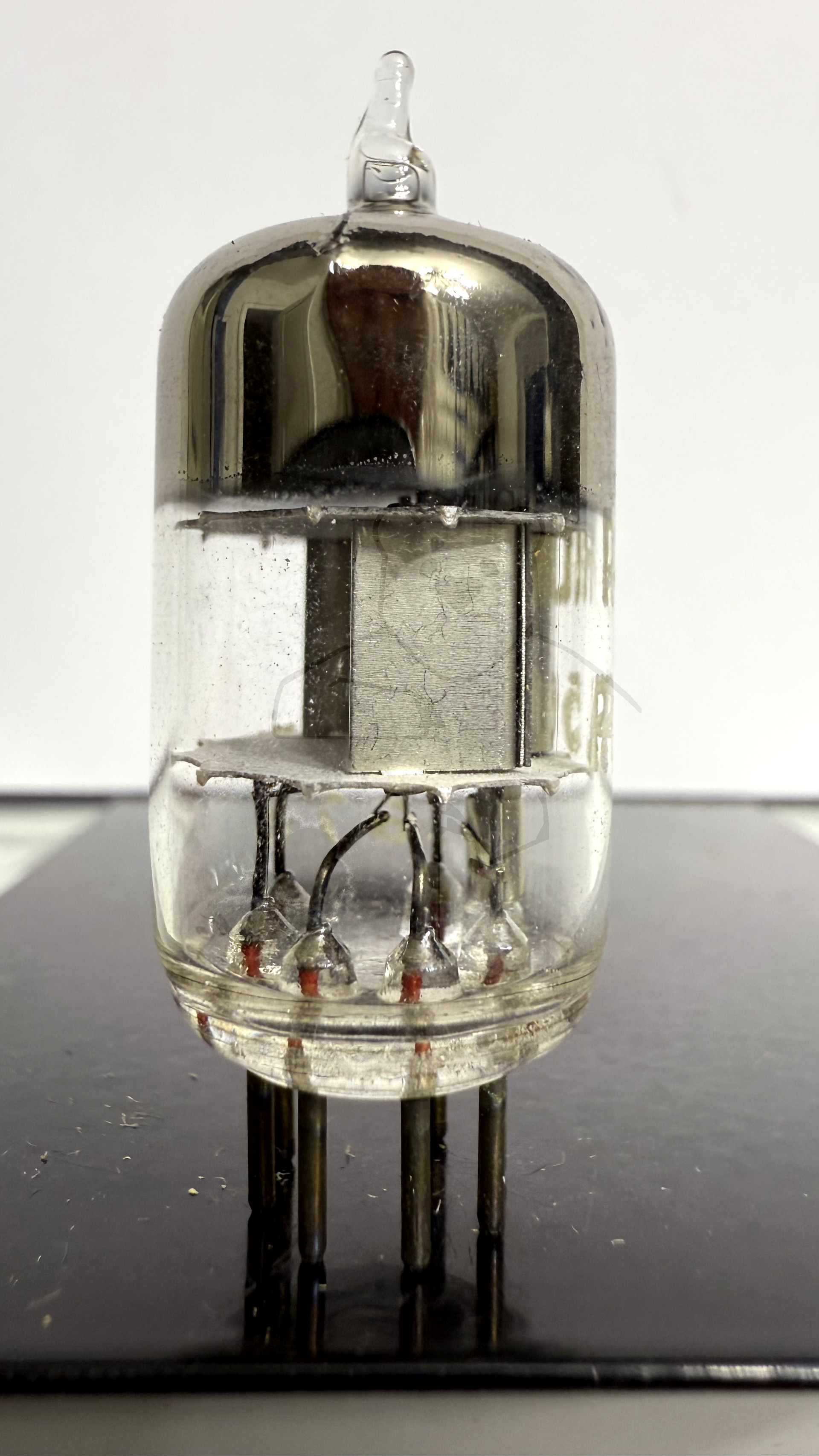

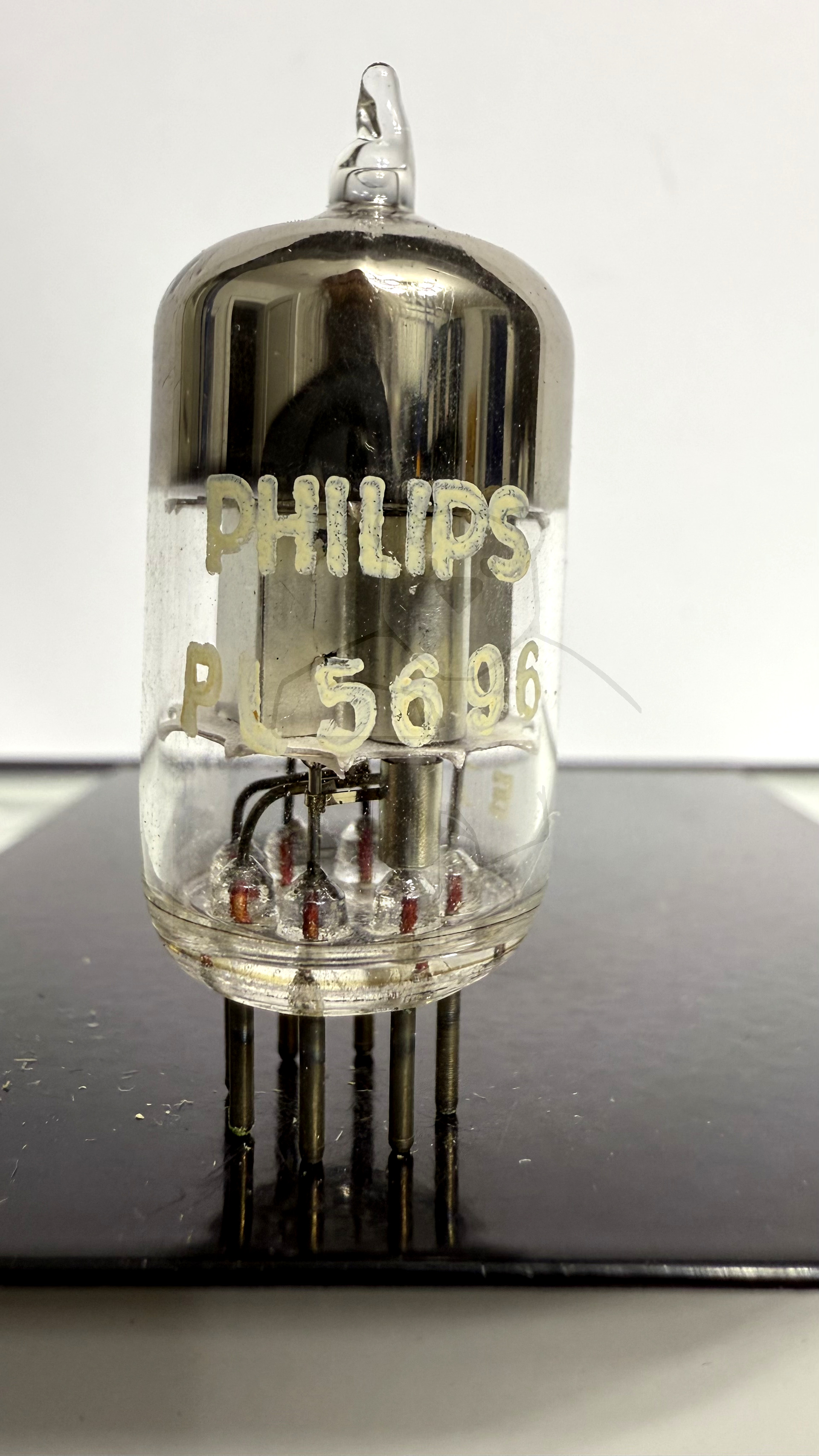

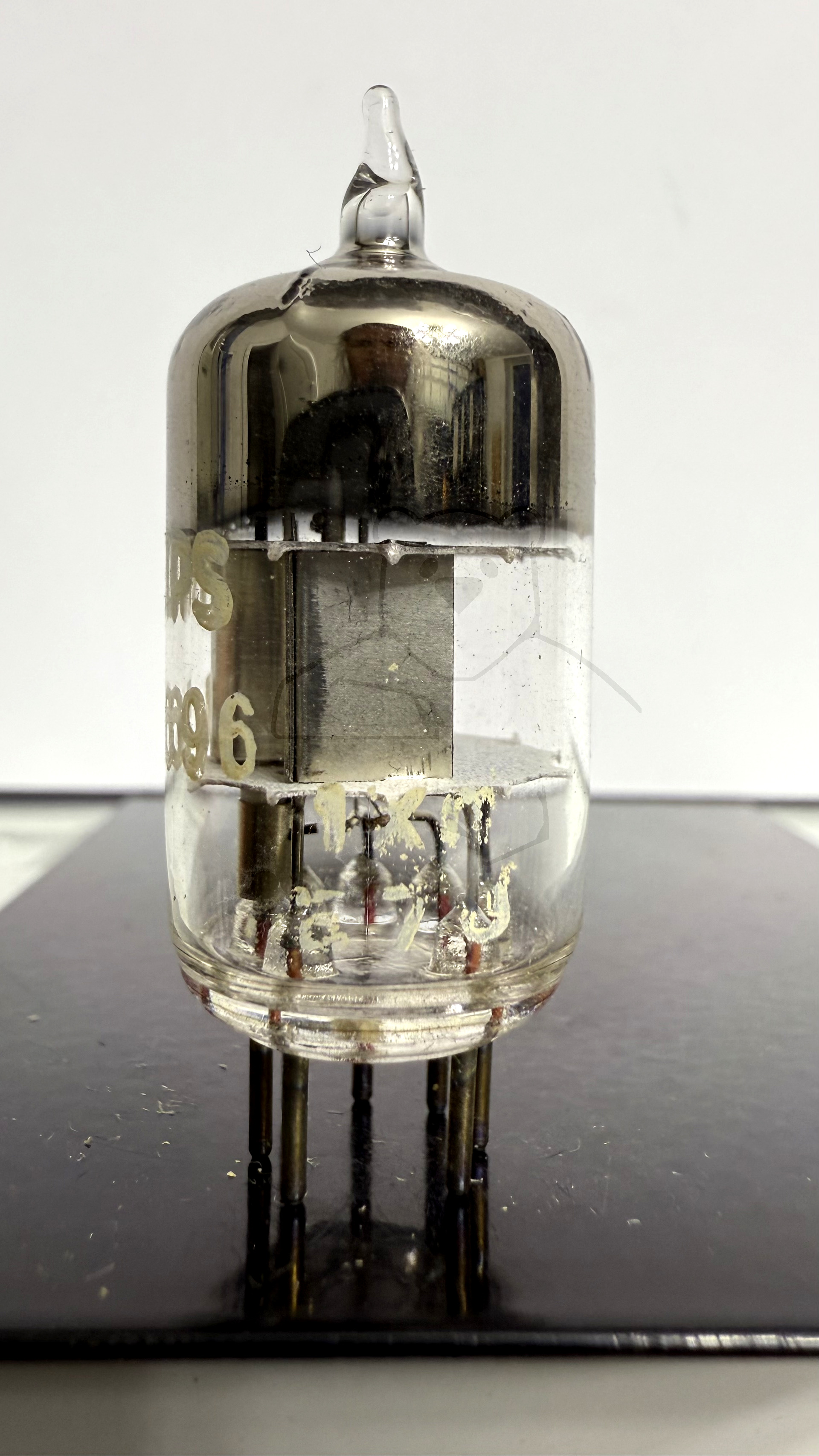

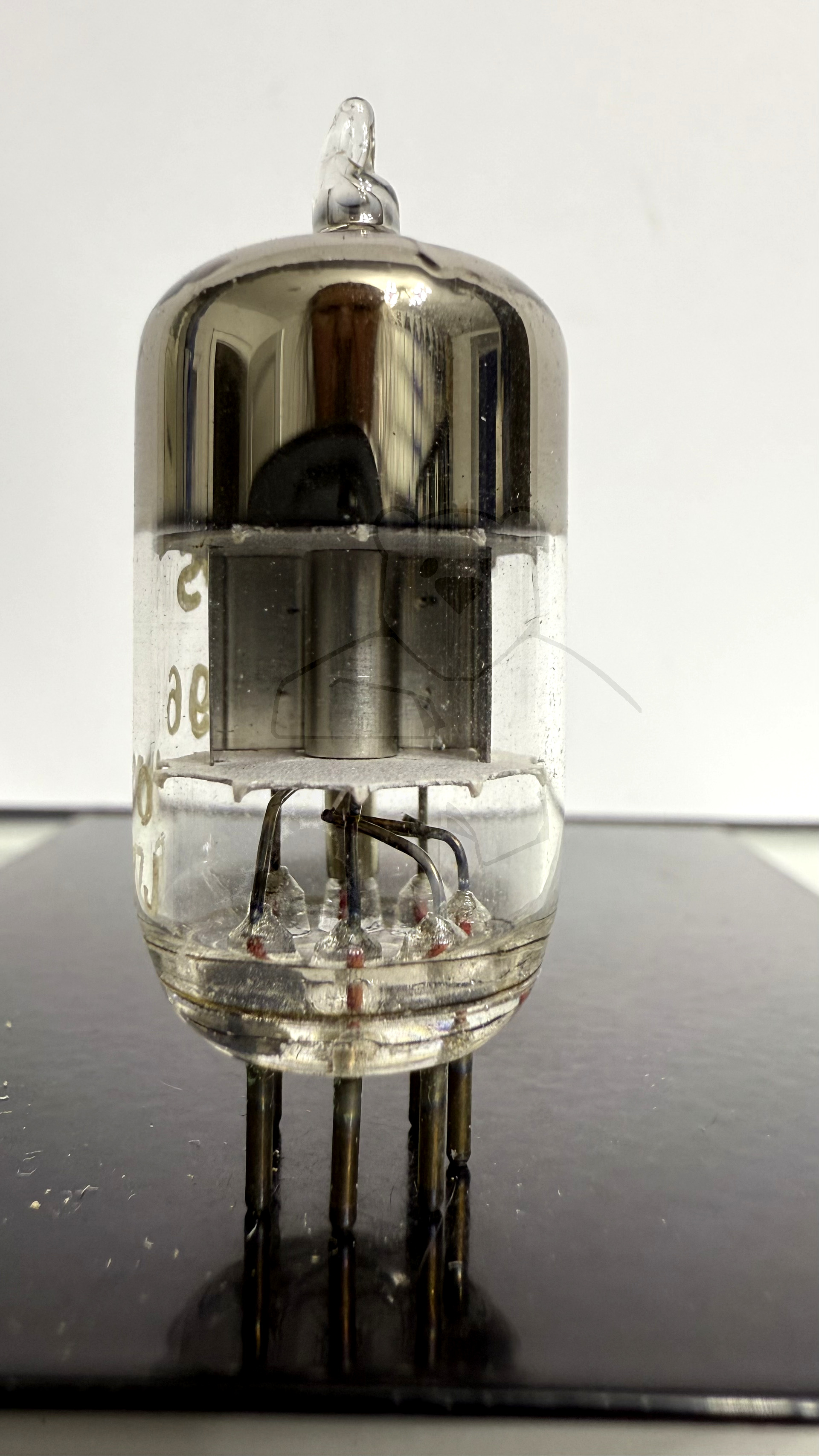

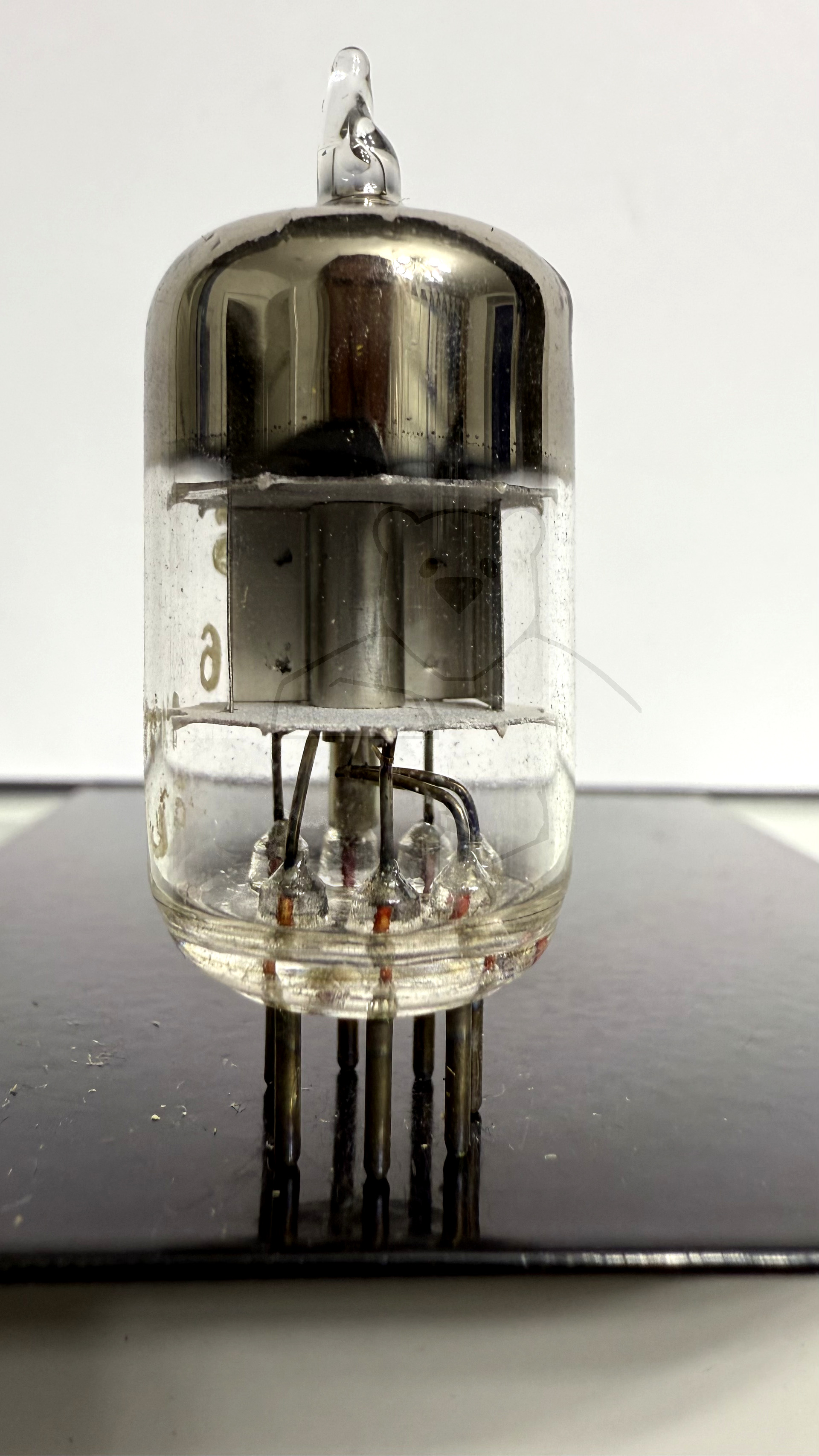

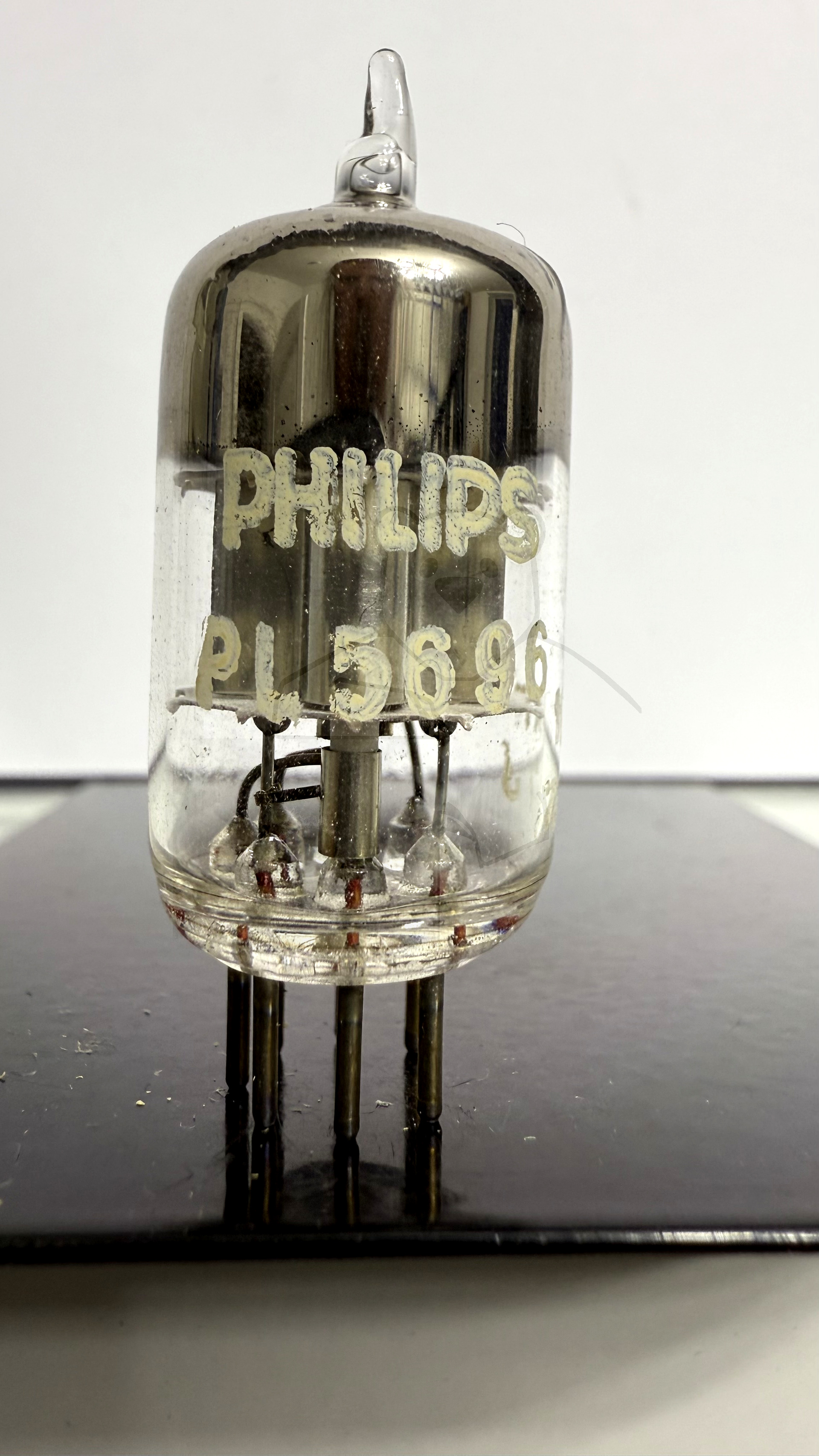

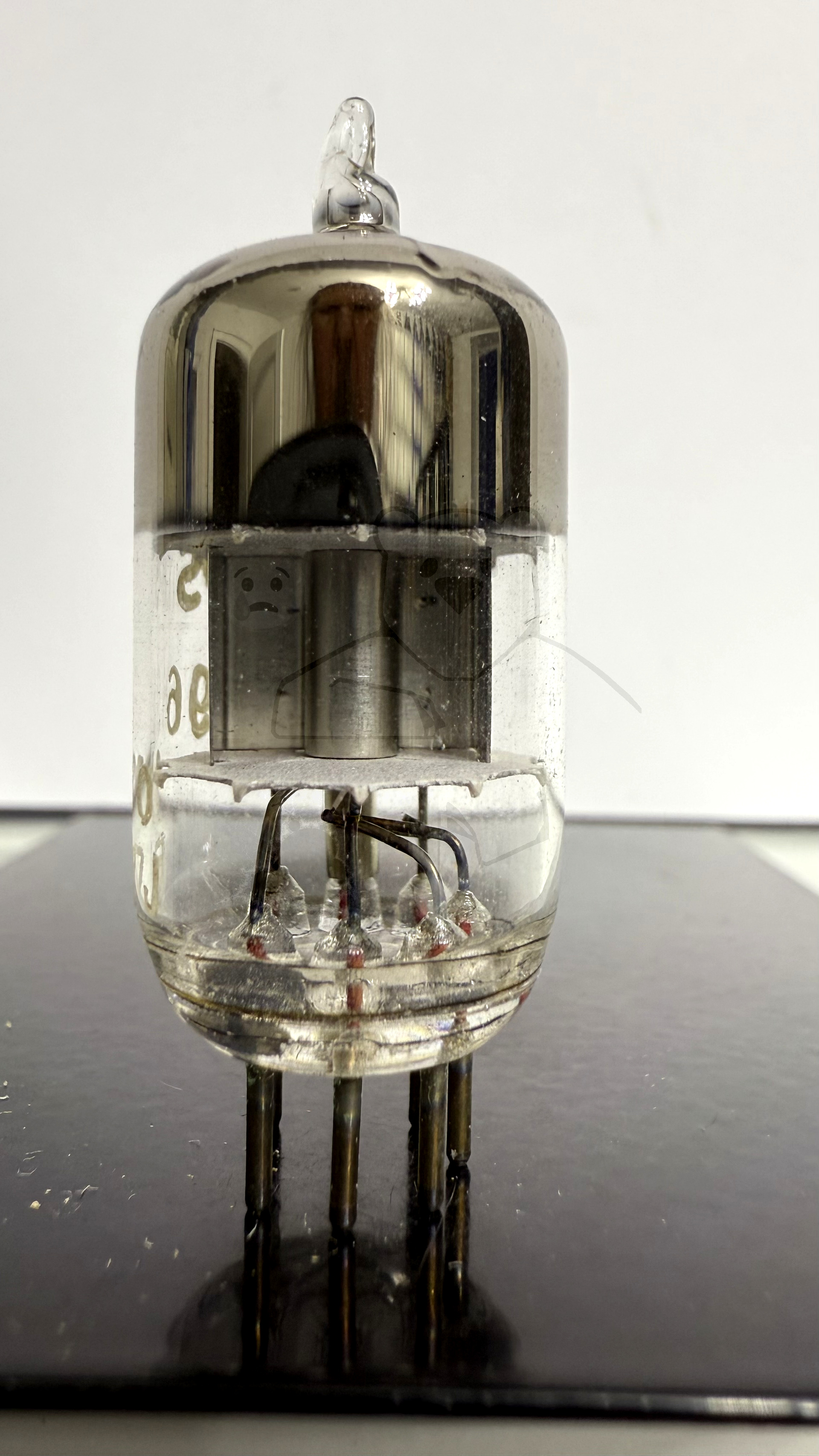

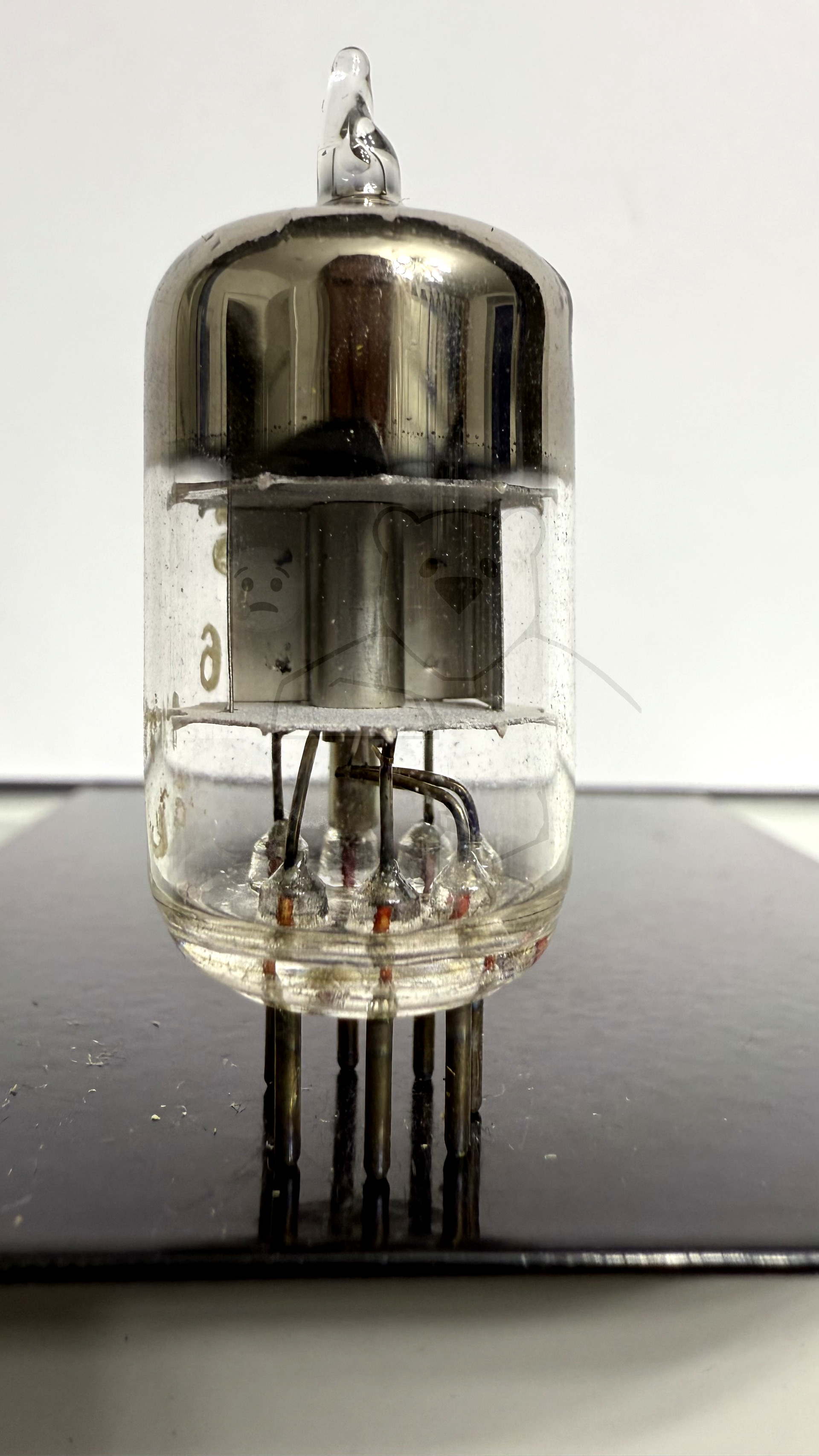

Daten und Bilder der Röhre: PL5696

🔎 Beschreibung der Röhre: PL5696

Name	PL5696
Vergleichsname	5696
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen	Röhre arbeitet mit Edelgasfüllung (Xenon?)
Letzte Änderung	11.06.2018 14:38:49

🔎 Beschreibung der Systeme für die Röhre: PL5696

	System 1
Kathode	2
Gitter 1	1
Gitter 2	5, 7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Thyratron, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PL5696

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: PL5696
Datenblatt 5696 Philips [www.tubedata.info].pdf (307 kB)
Datenblatt 5696 RCA [www.tubedata.info].pdf (535 kB)
Datenblatt 5696 Telefunken.pdf (57 kB)
