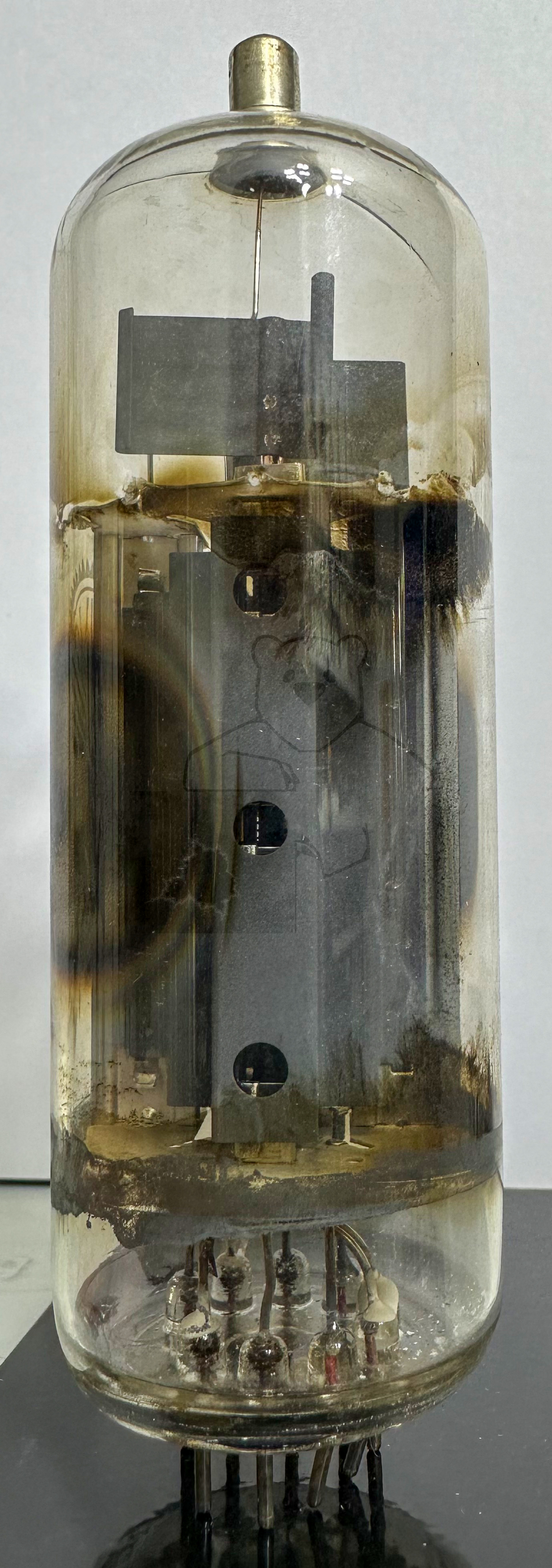

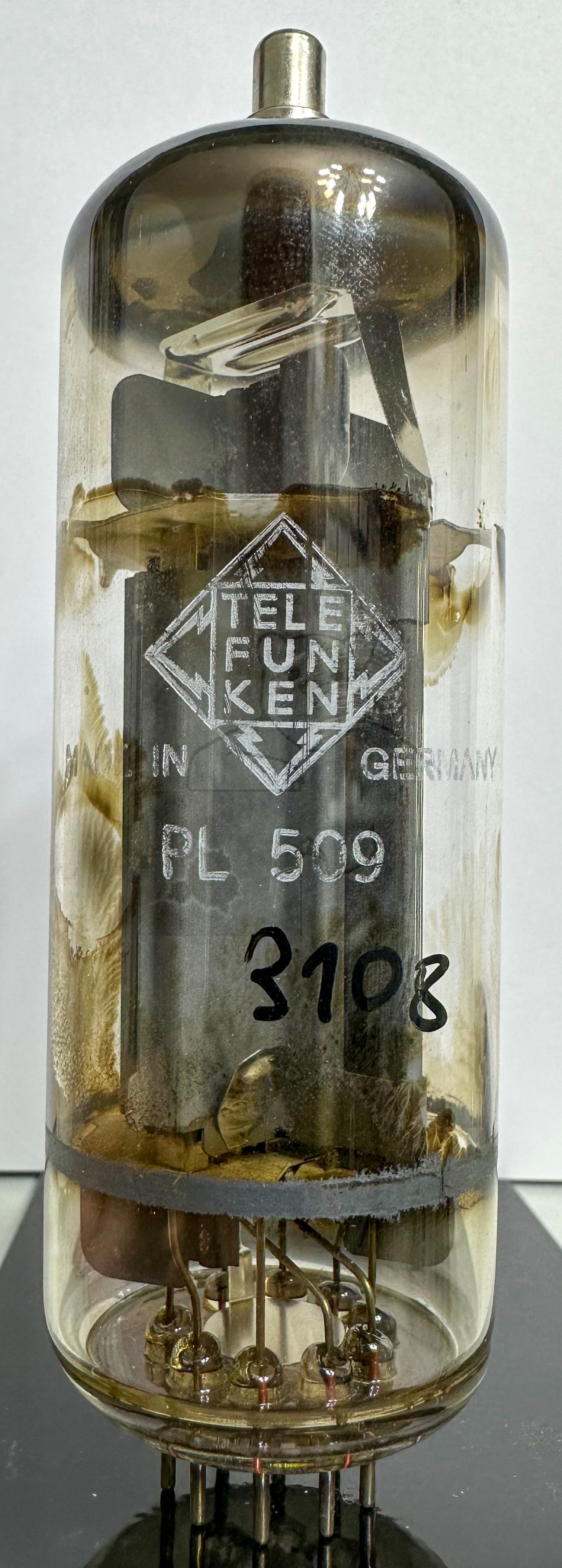

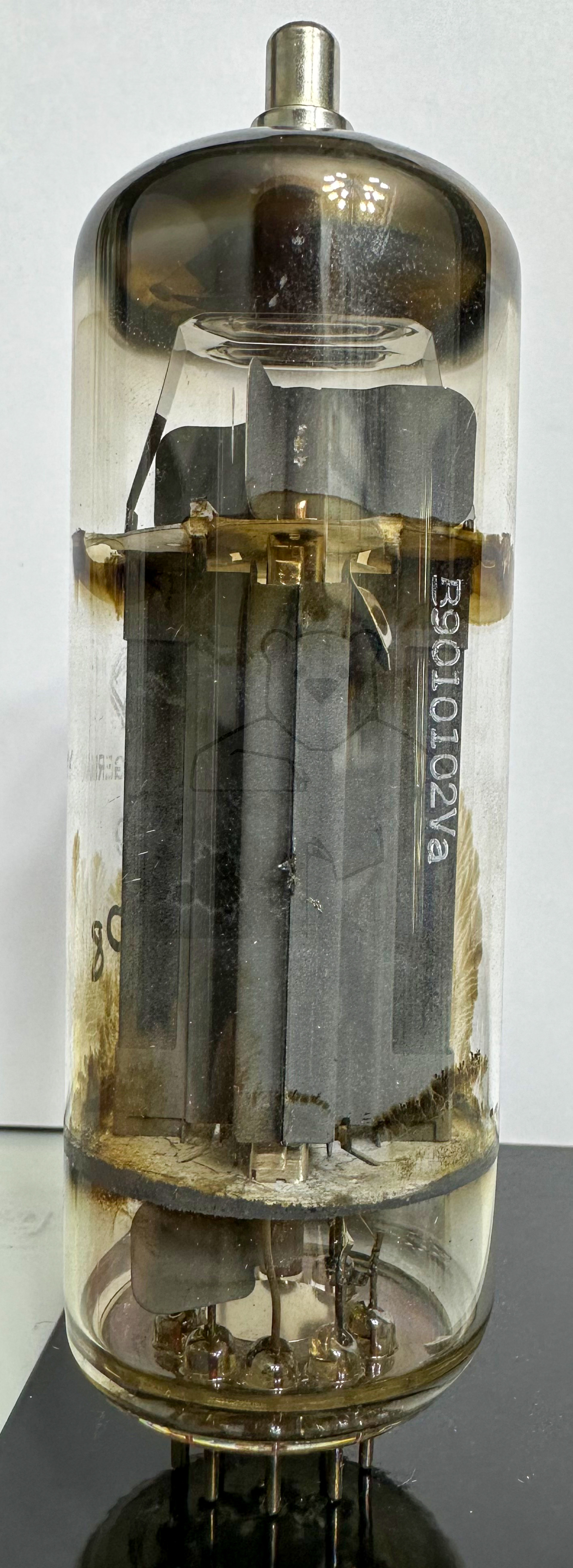

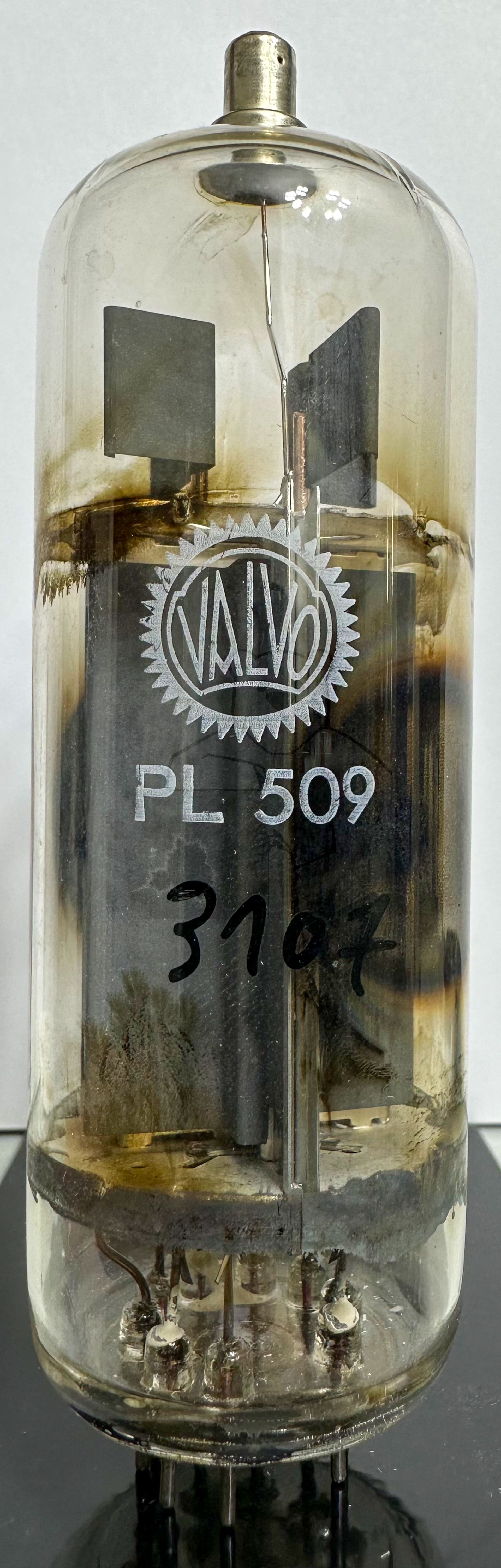

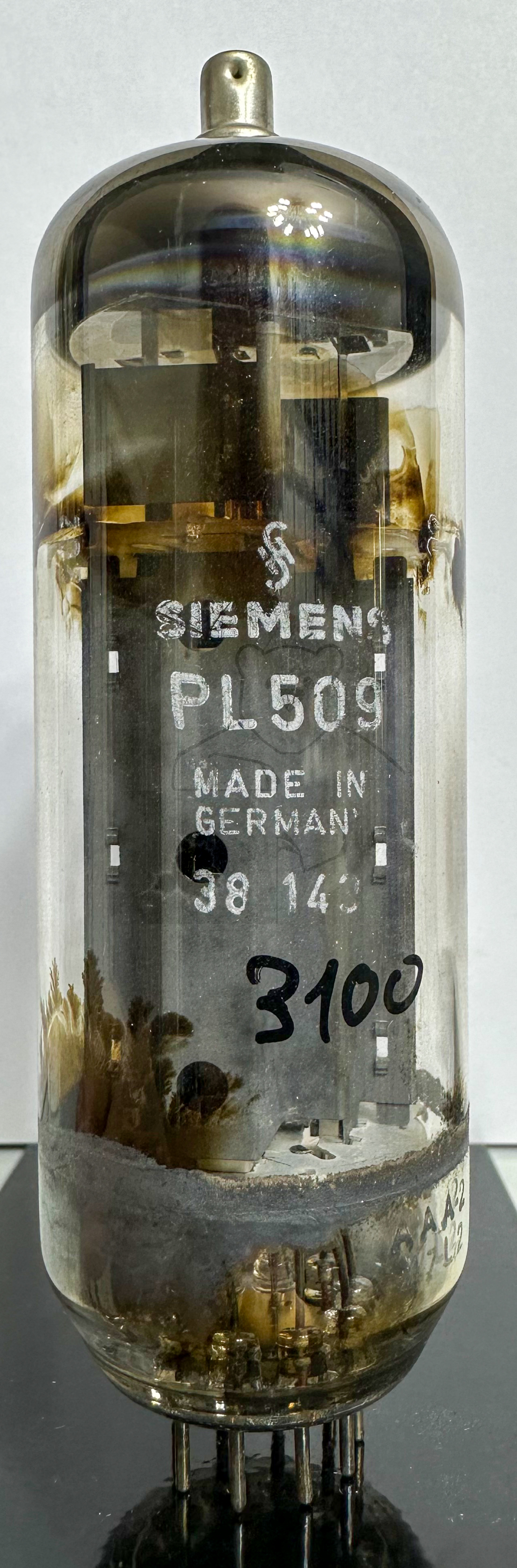

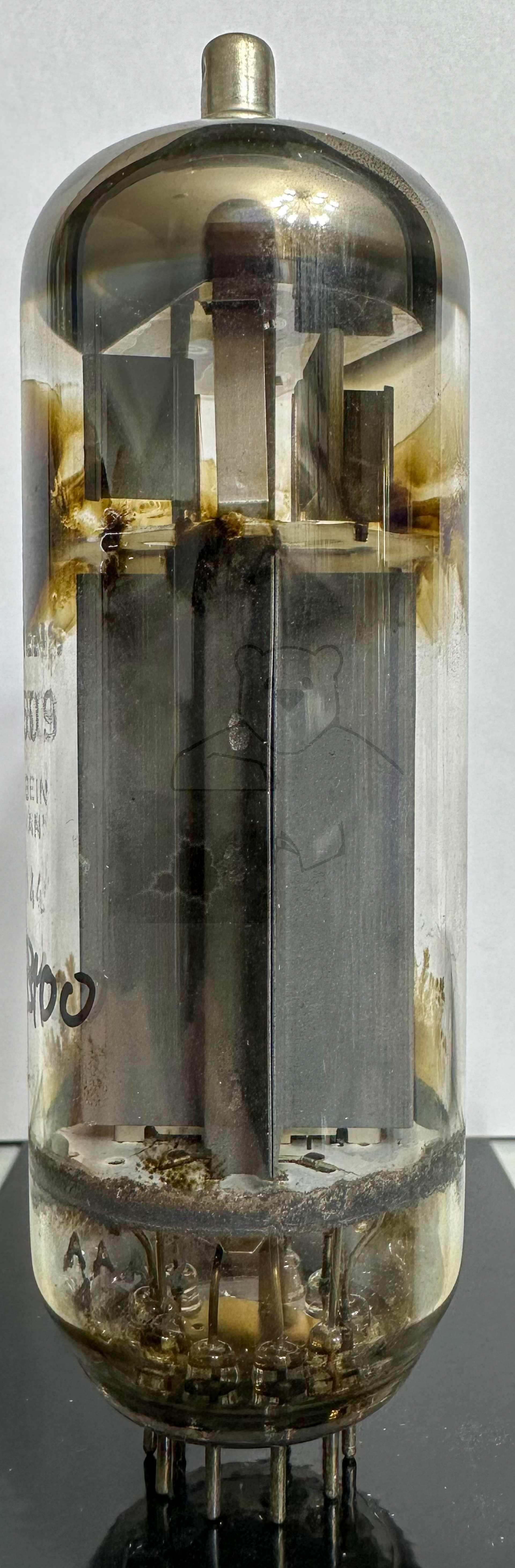

Daten und Bilder der Röhre: PL509

🔎 Beschreibung der Röhre: PL509

Name	PL509
Vergleichsname	40KG6 40KG6A
Heizspannung (Volt)	40
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.04.2017 18:09:50

🔎 Beschreibung der Systeme für die Röhre: PL509

	System 1
Kathode	9
Gitter 1	1, 8
Gitter 2	3, 6
Gitter 3	2, 7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

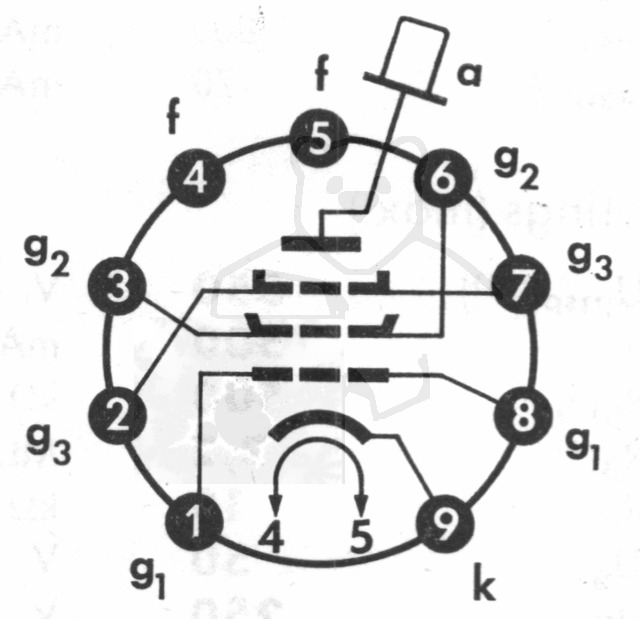

🔎 Sockelschaltung der PL509

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PL509
Datenblatt PL509 Philips [www.tubedata.info].pdf (313 kB)
Datenblatt PL509 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (3427 kB)
