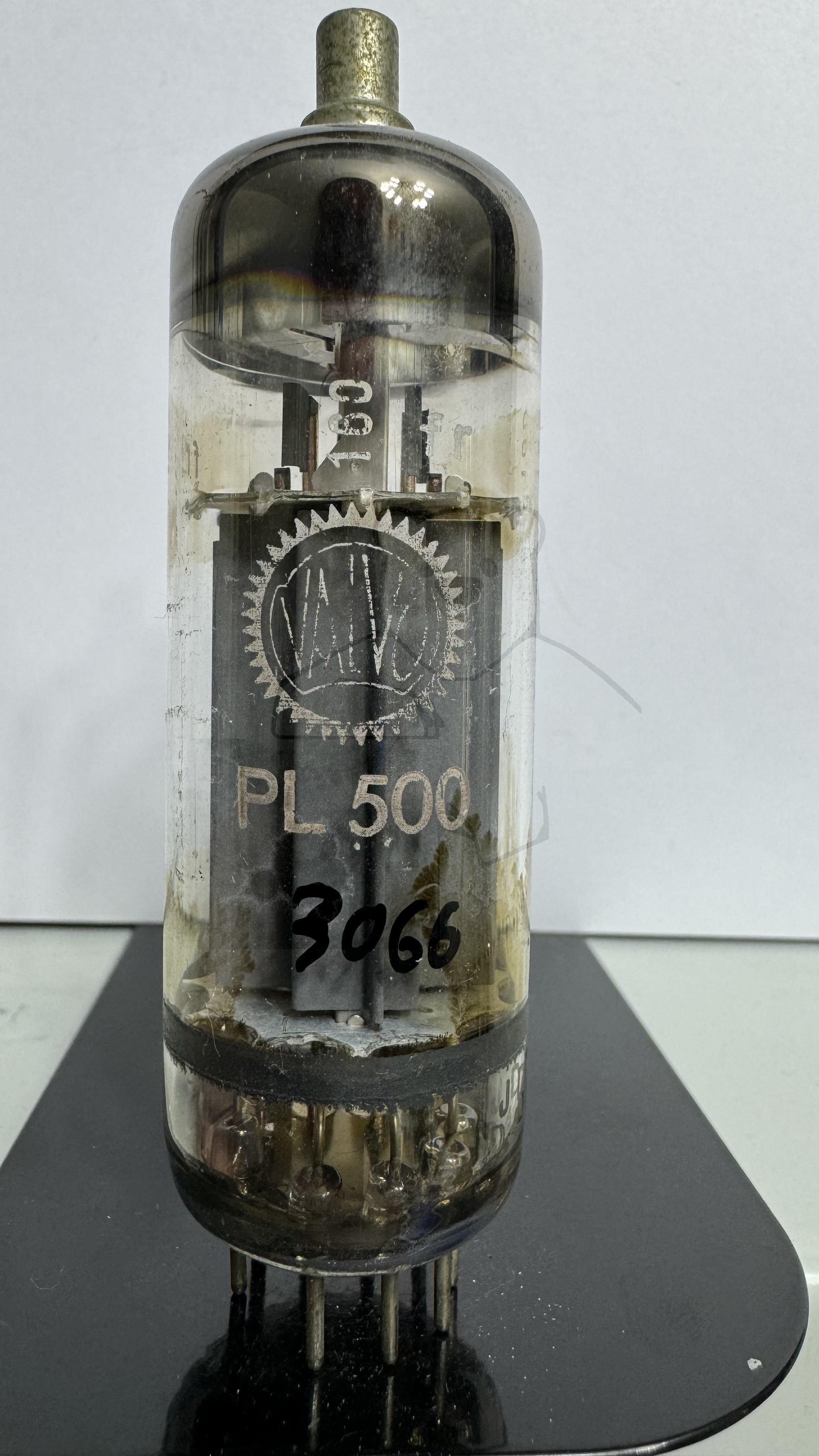

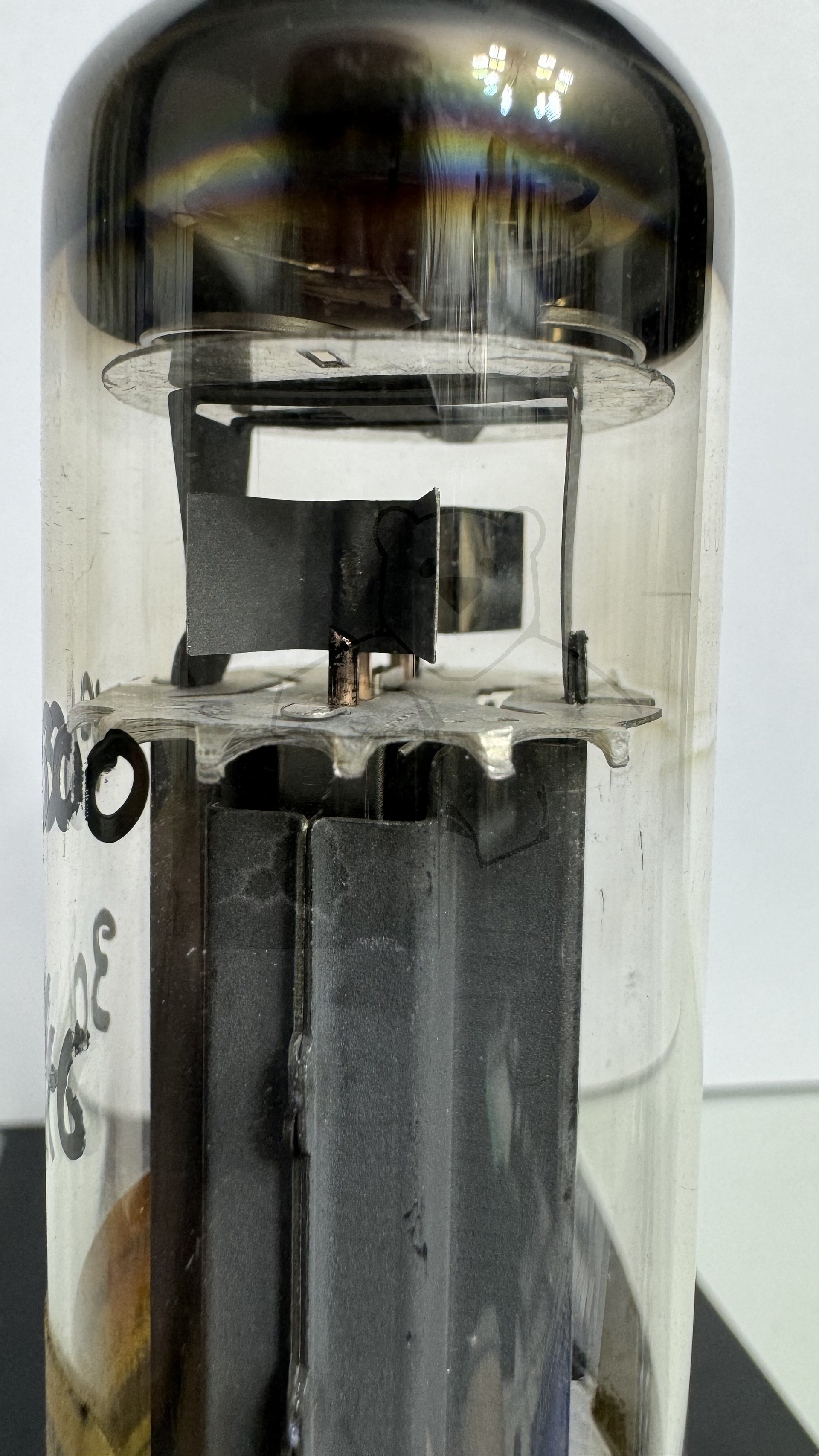

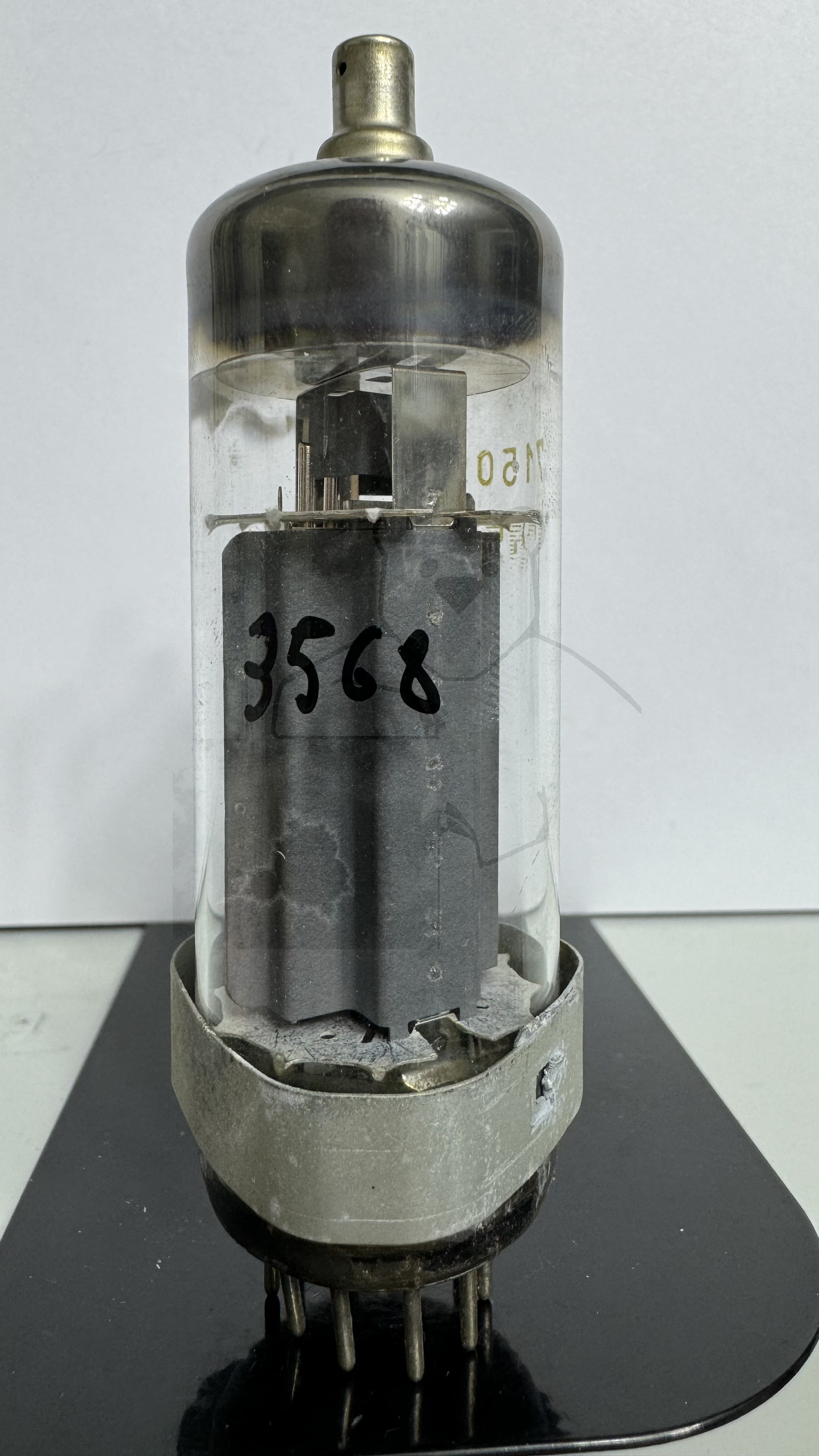

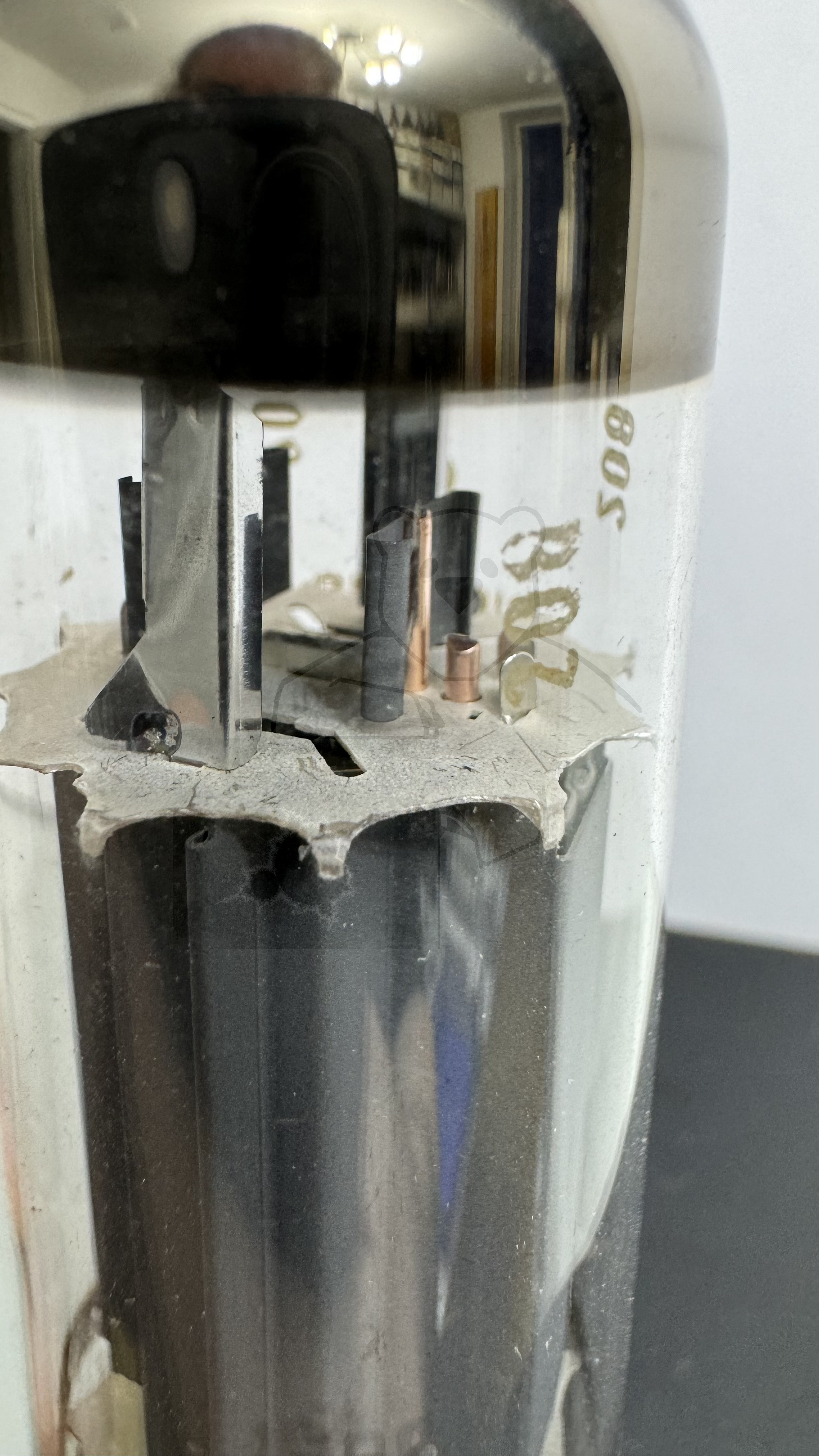

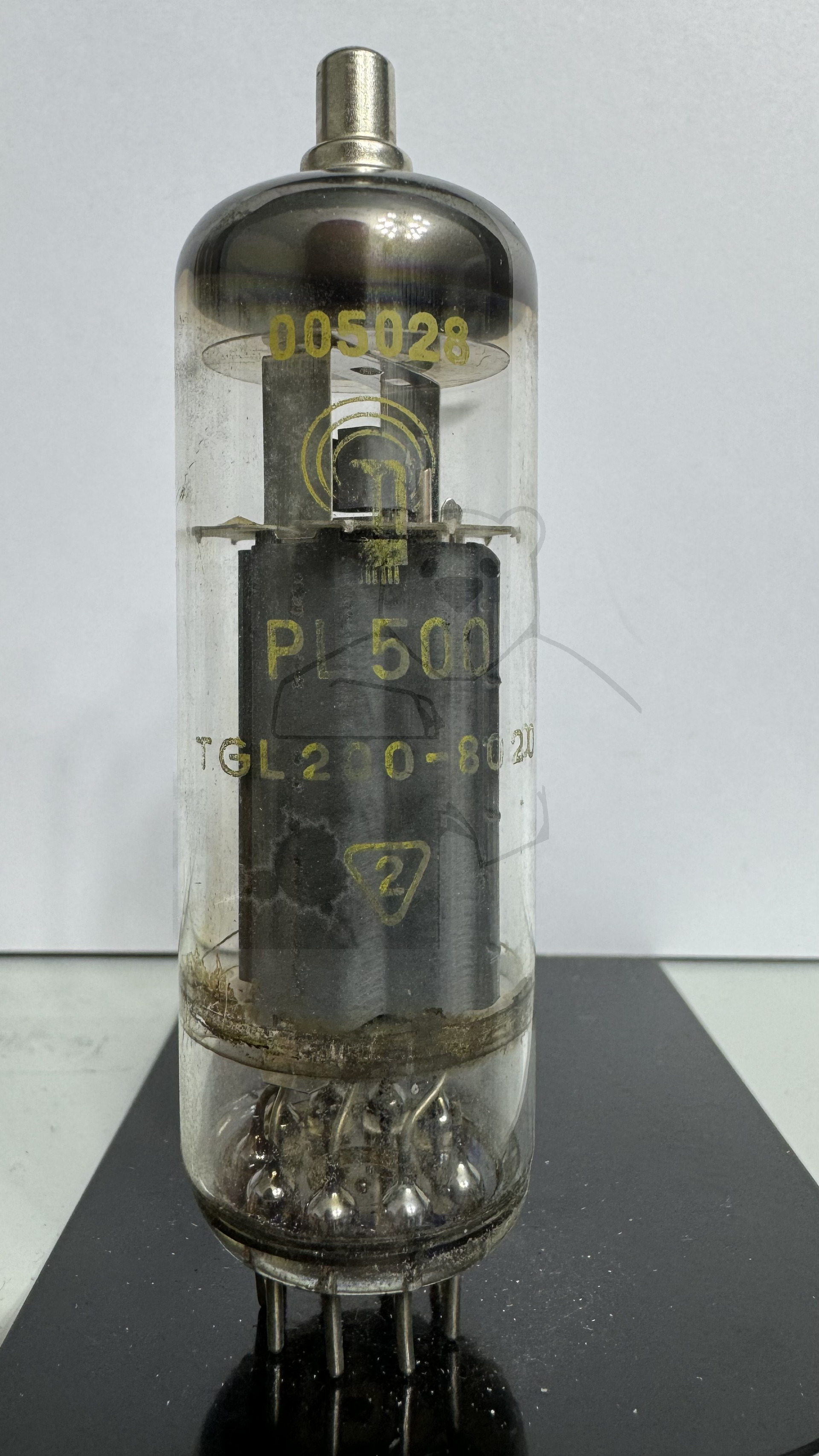

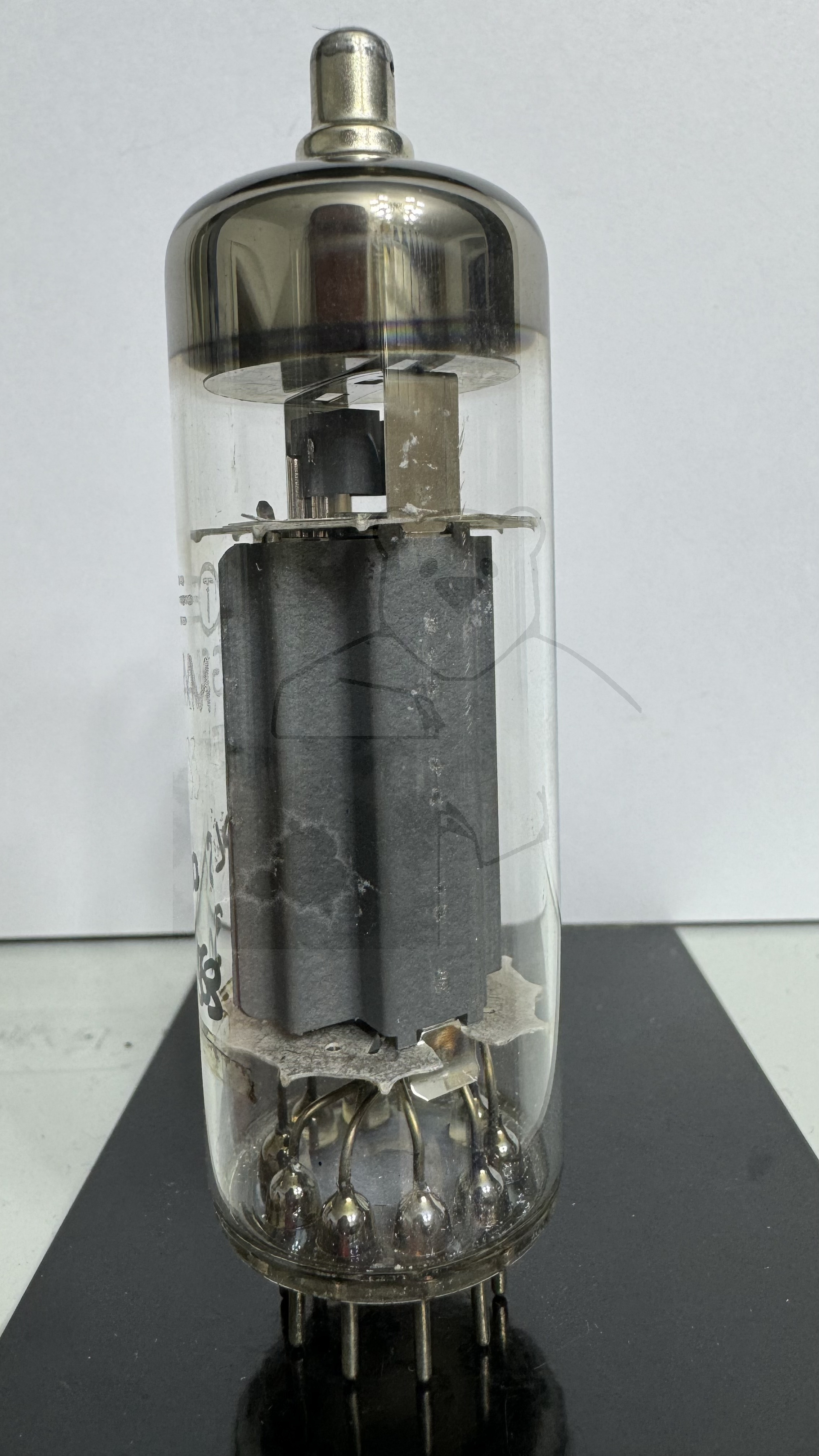

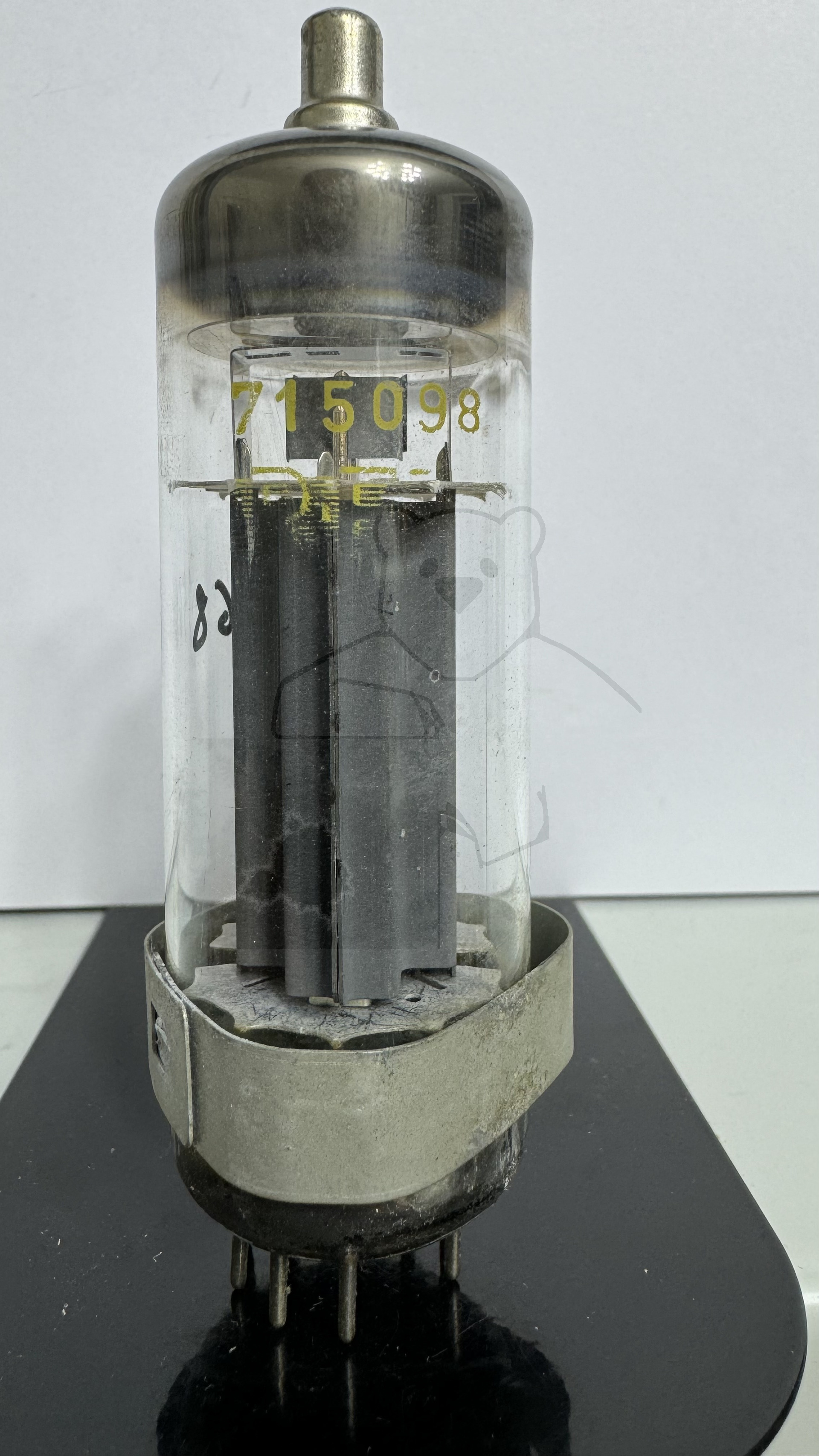

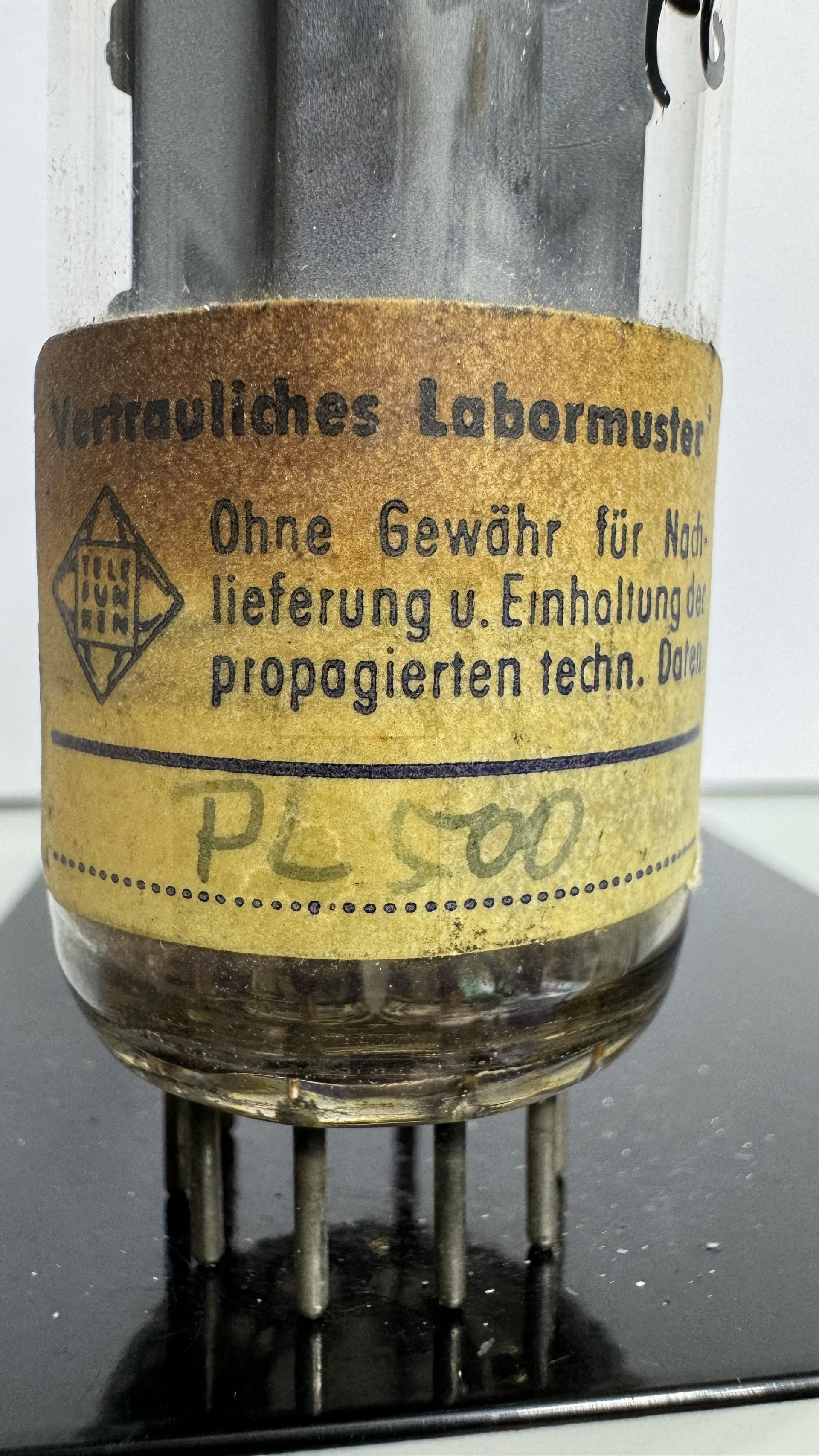

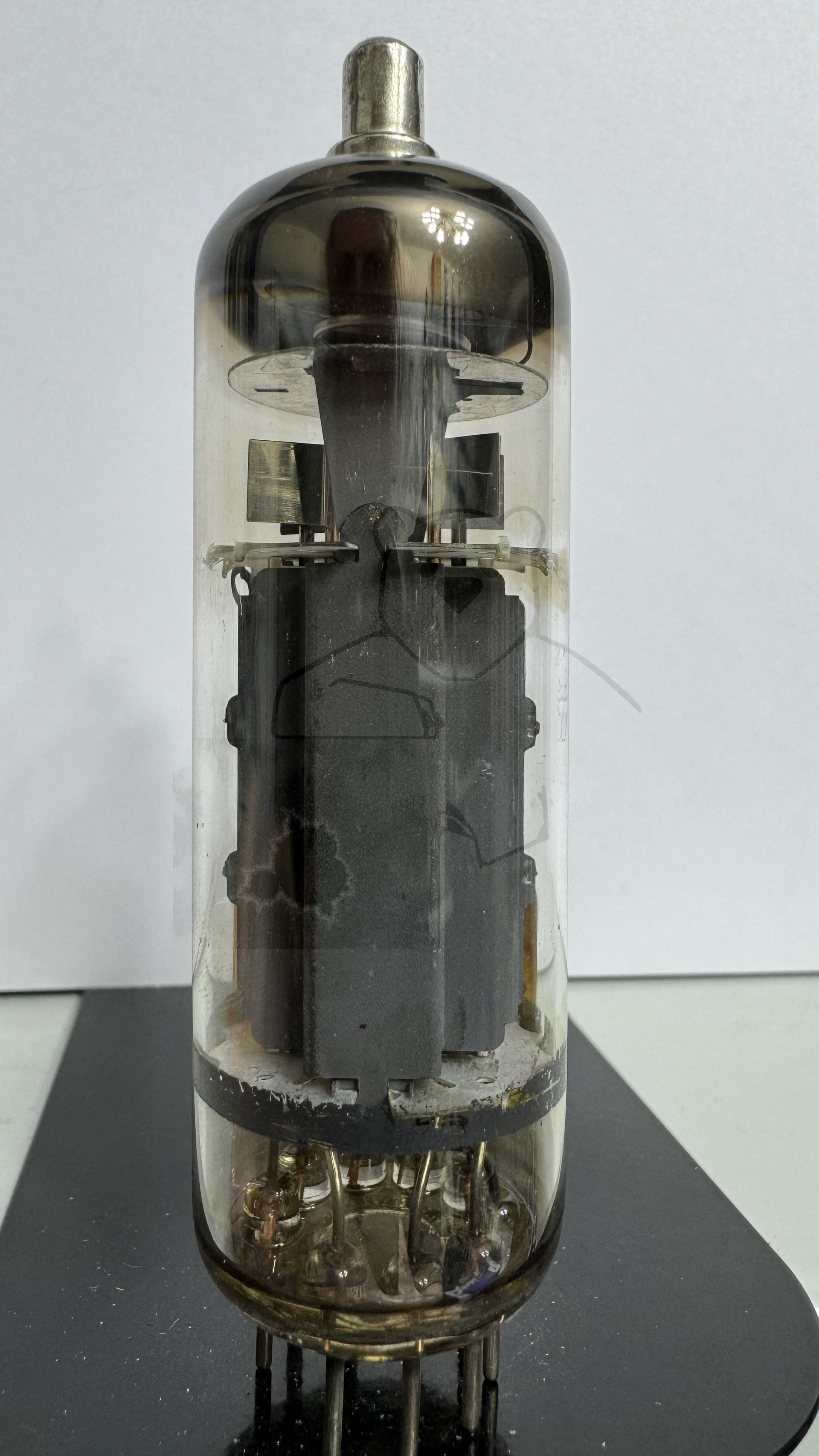

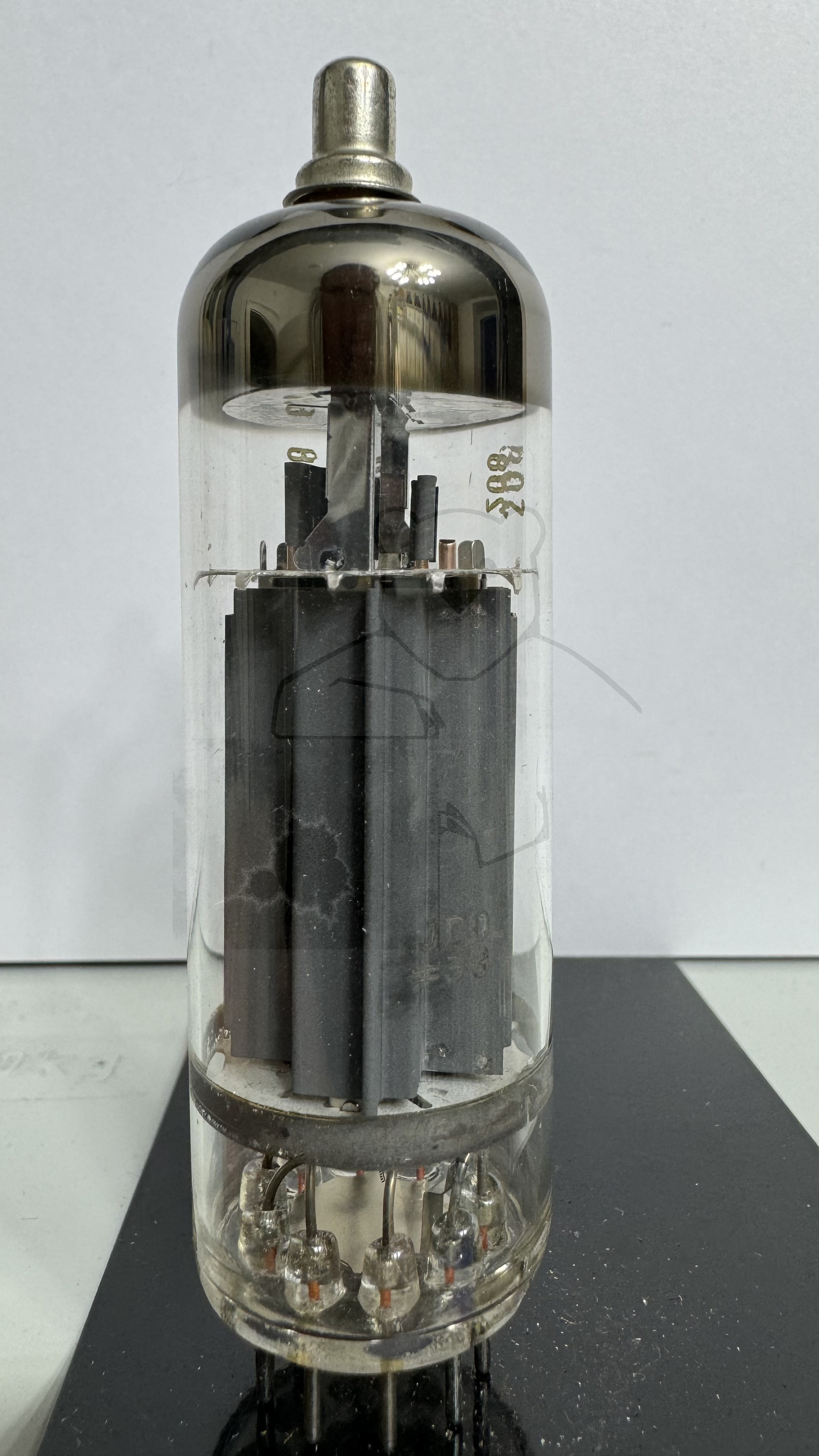

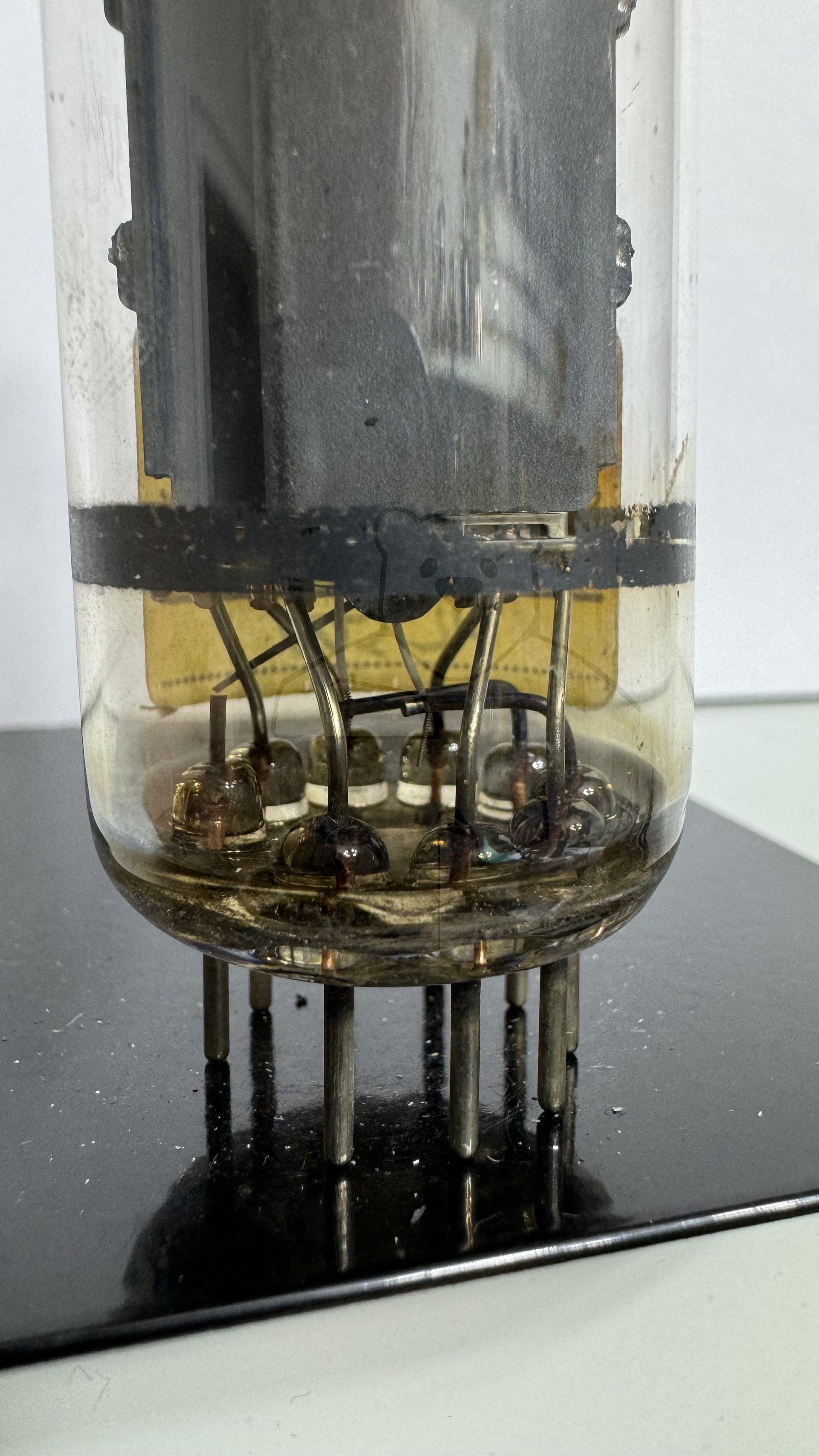

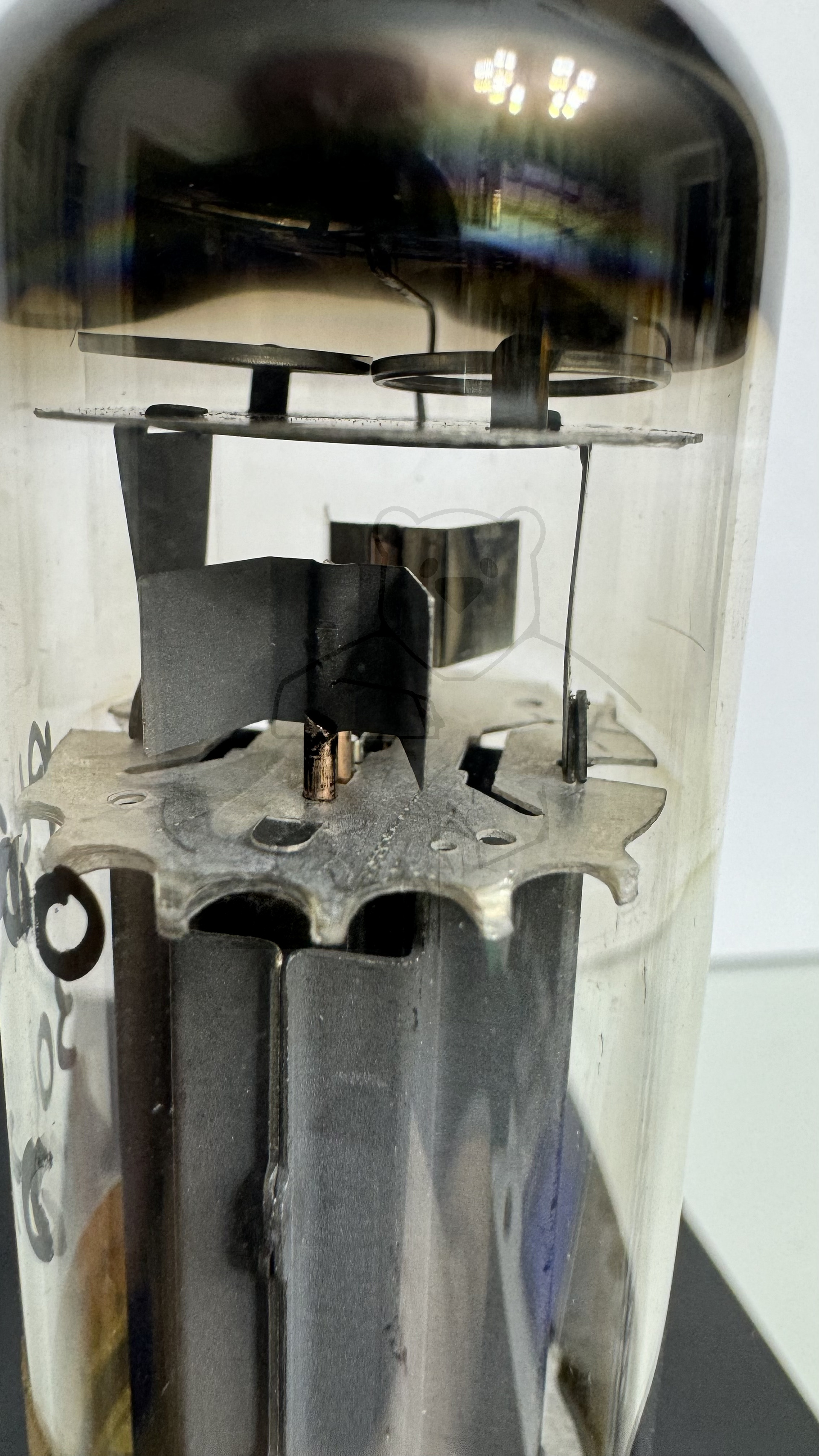

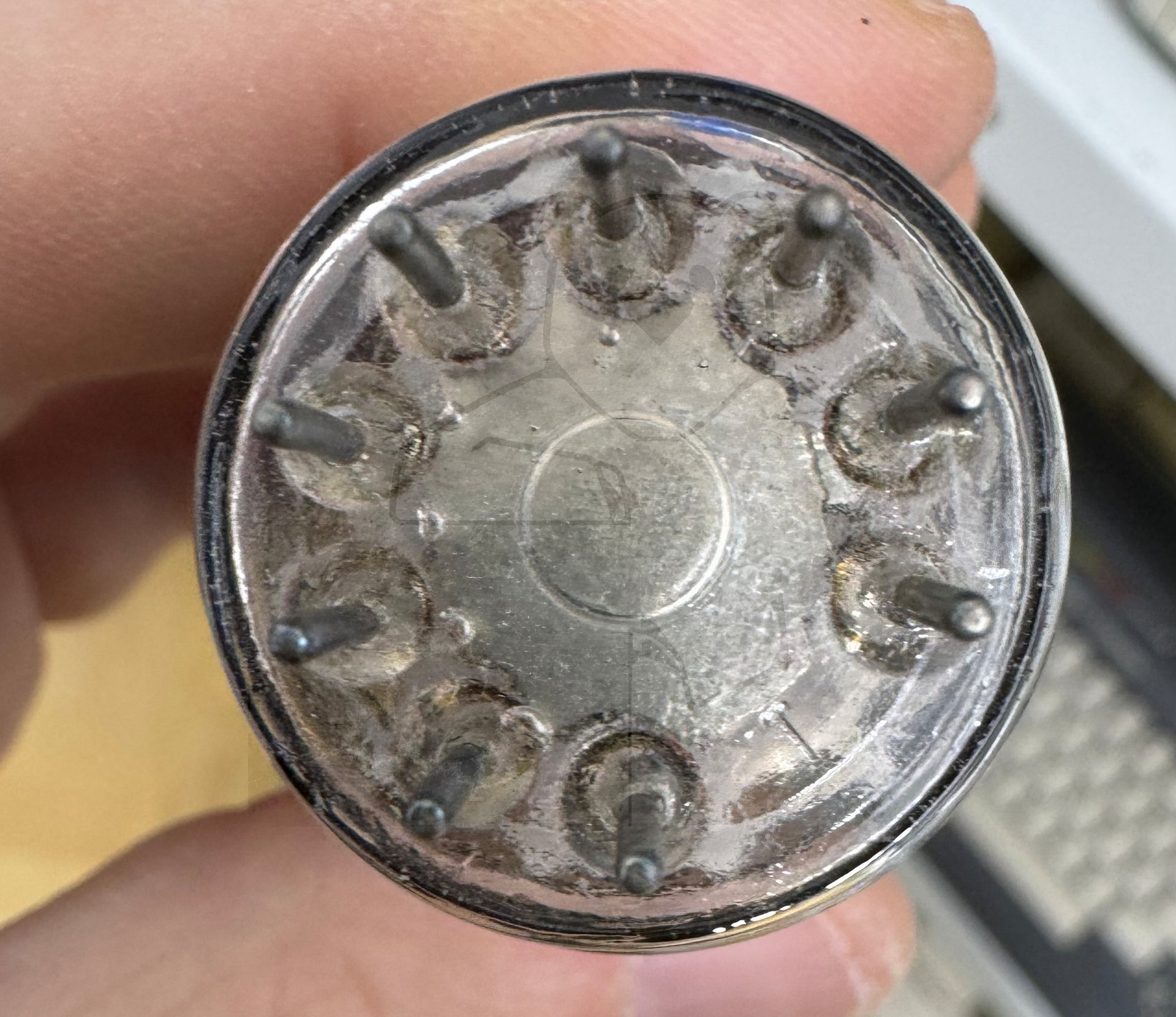

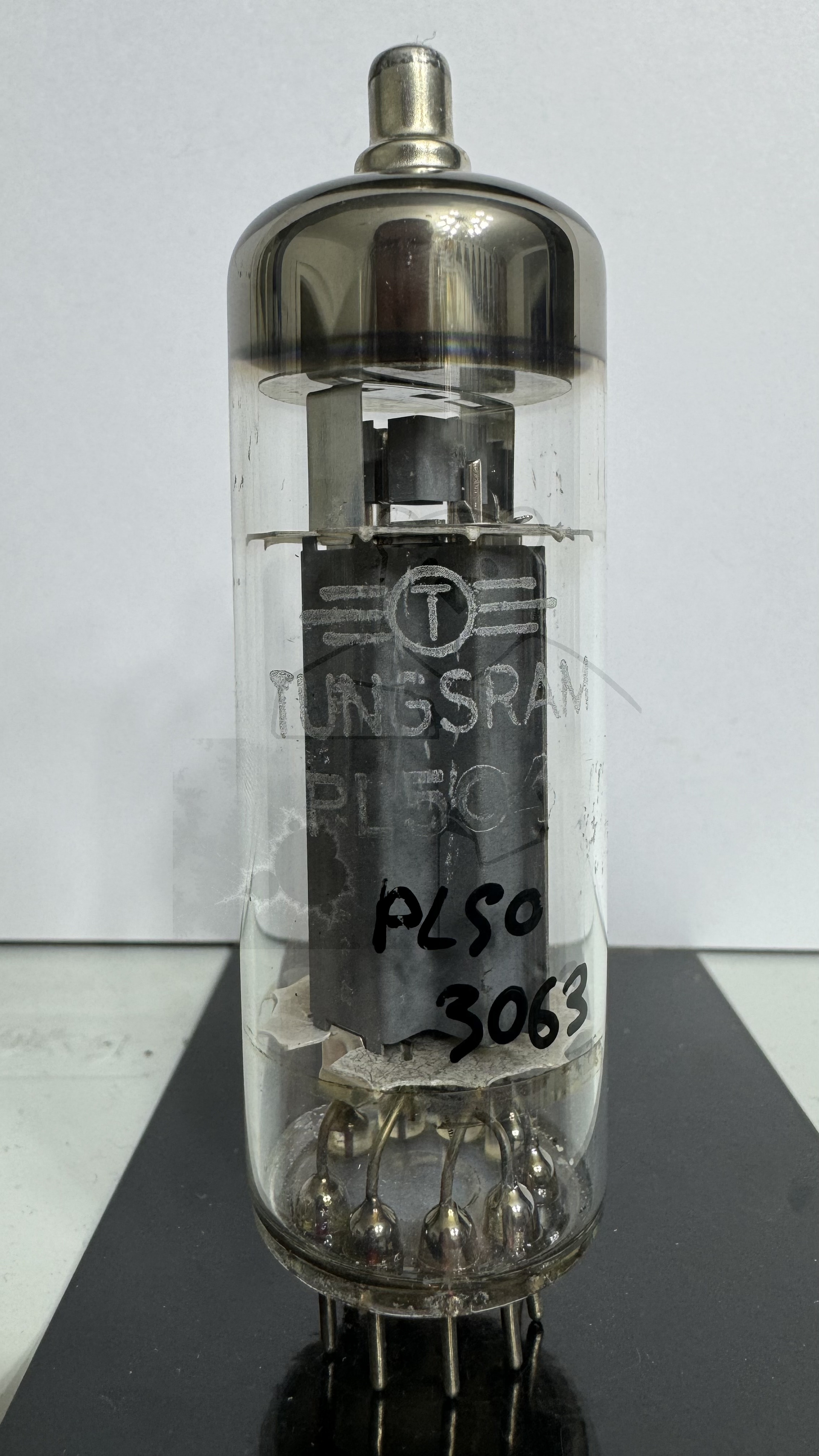

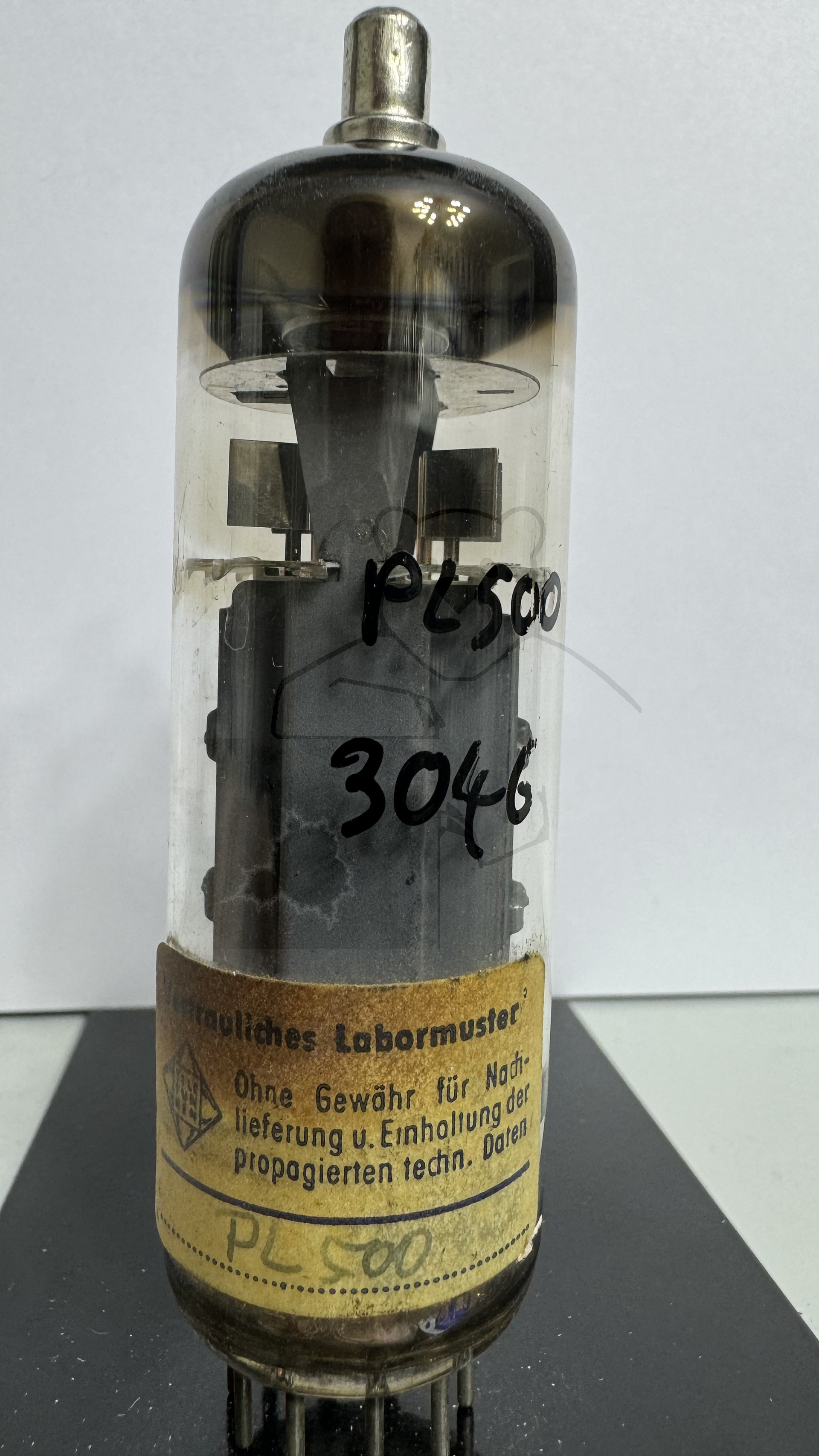

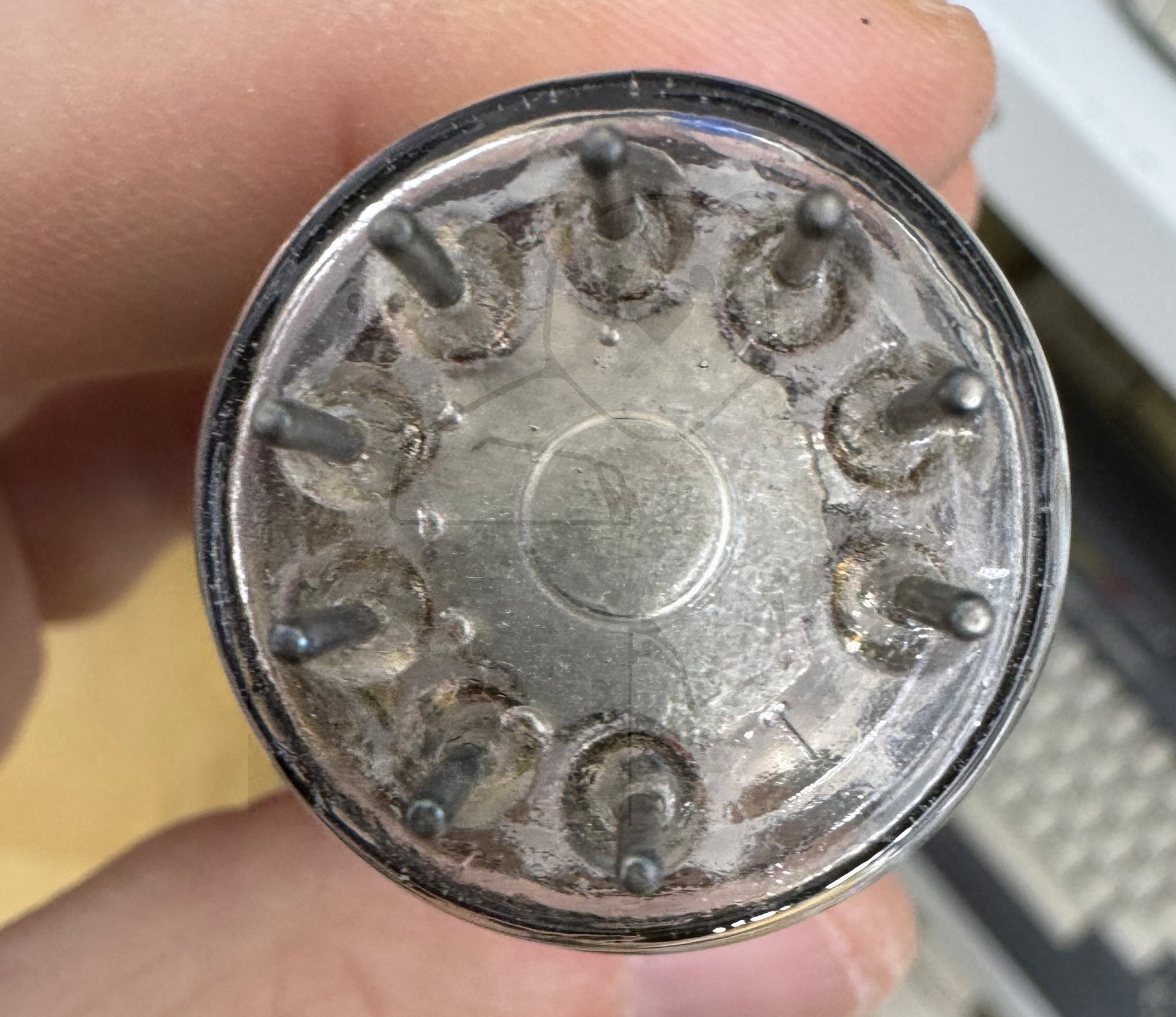

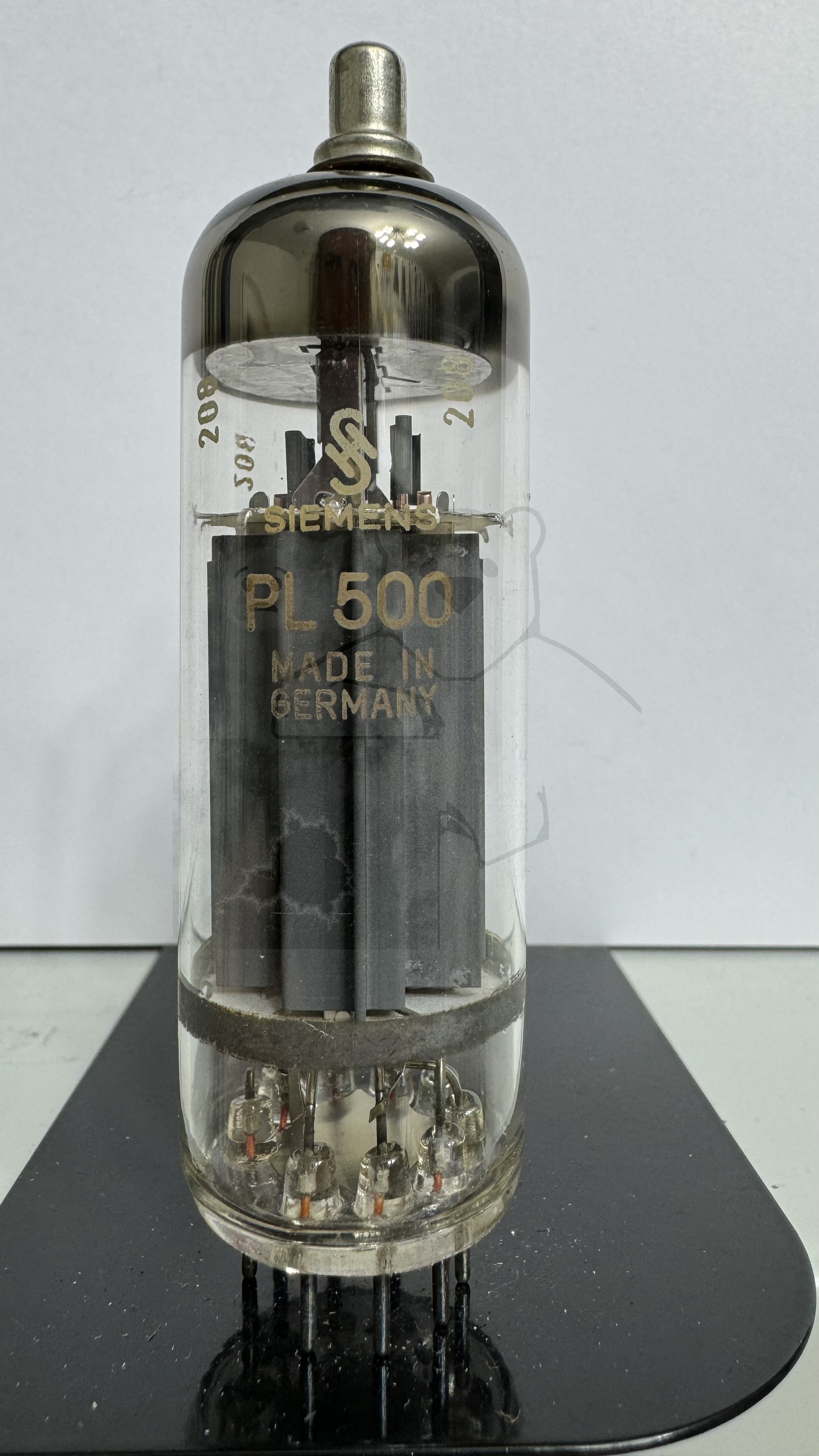

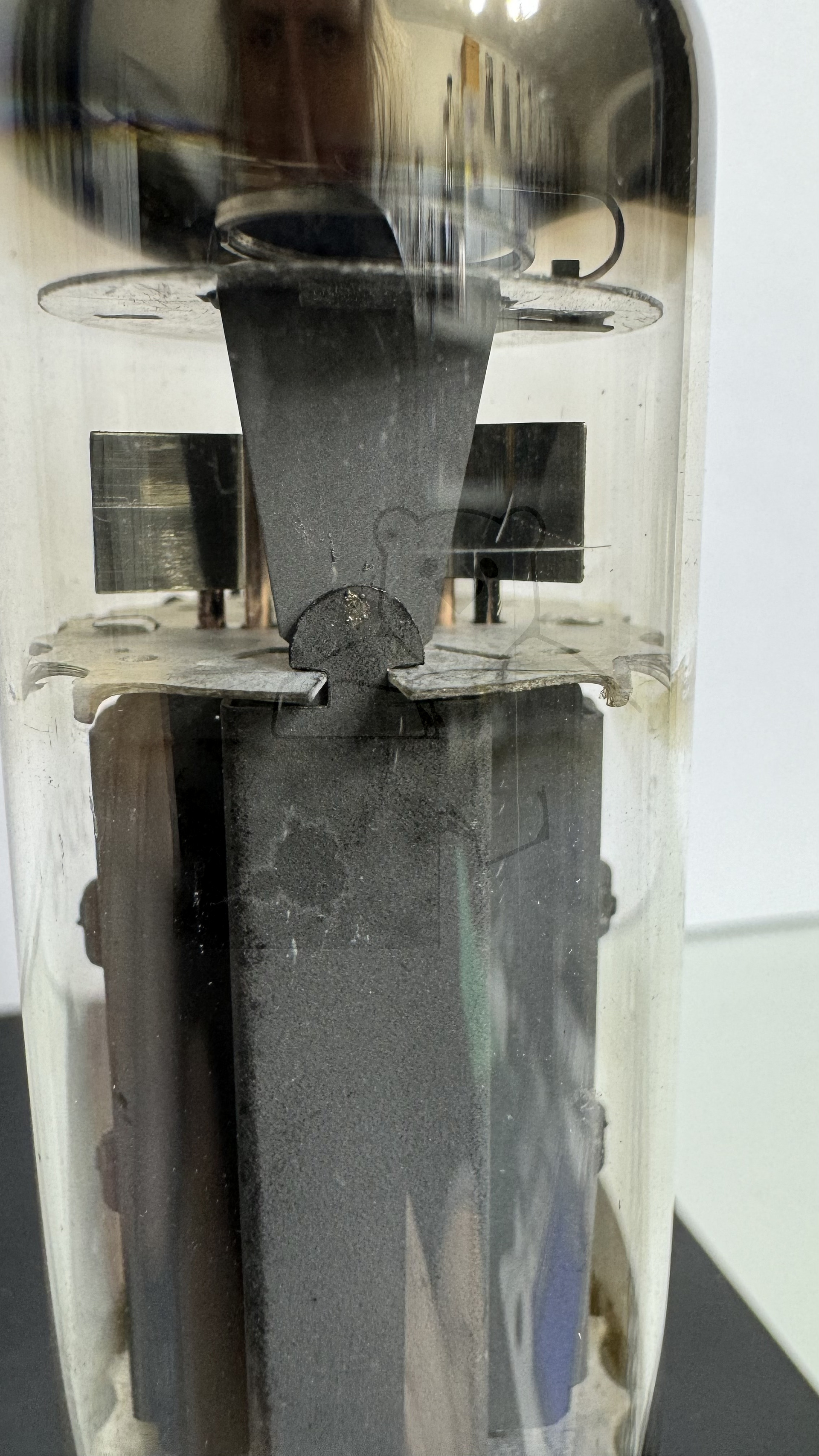

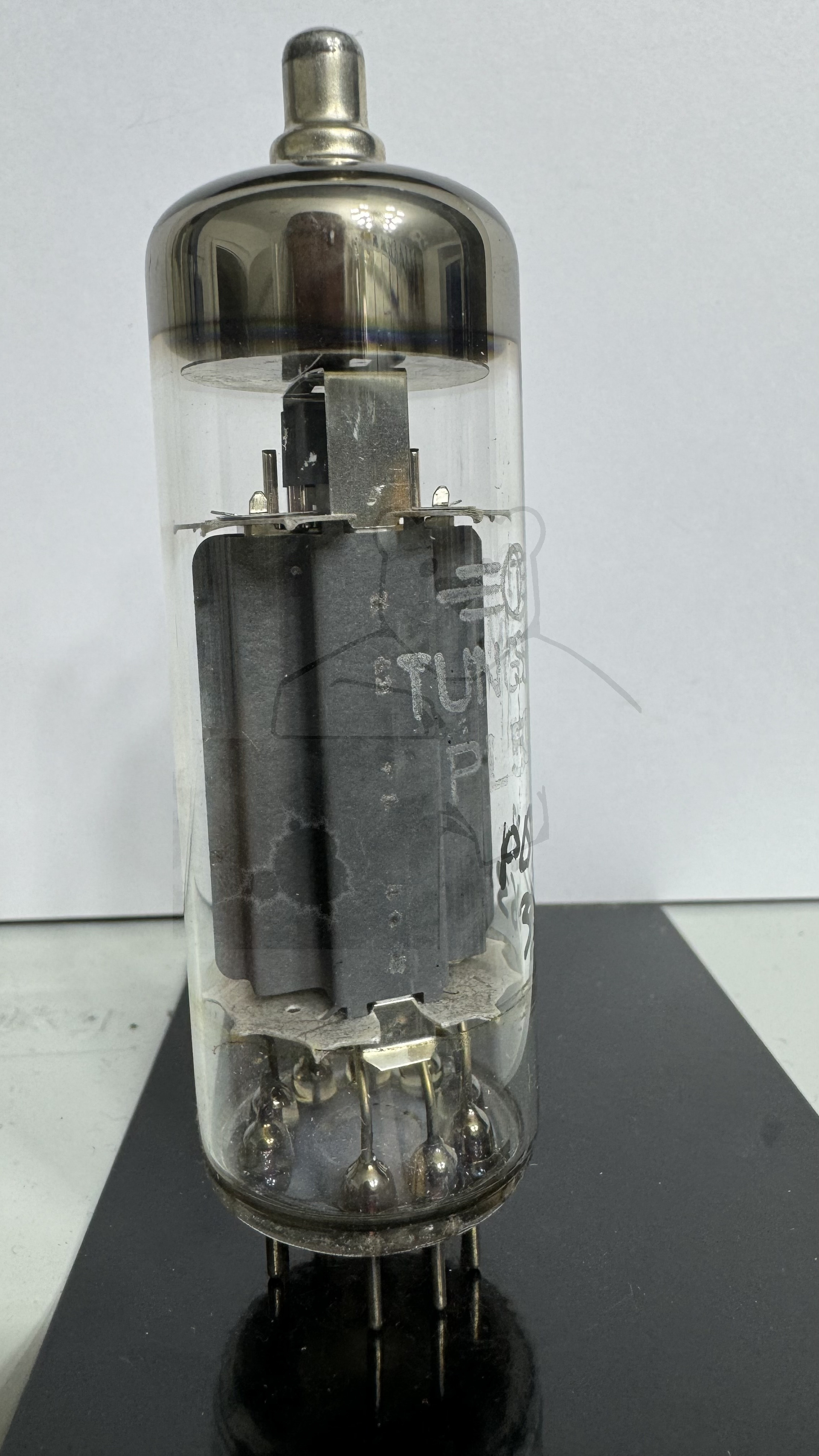

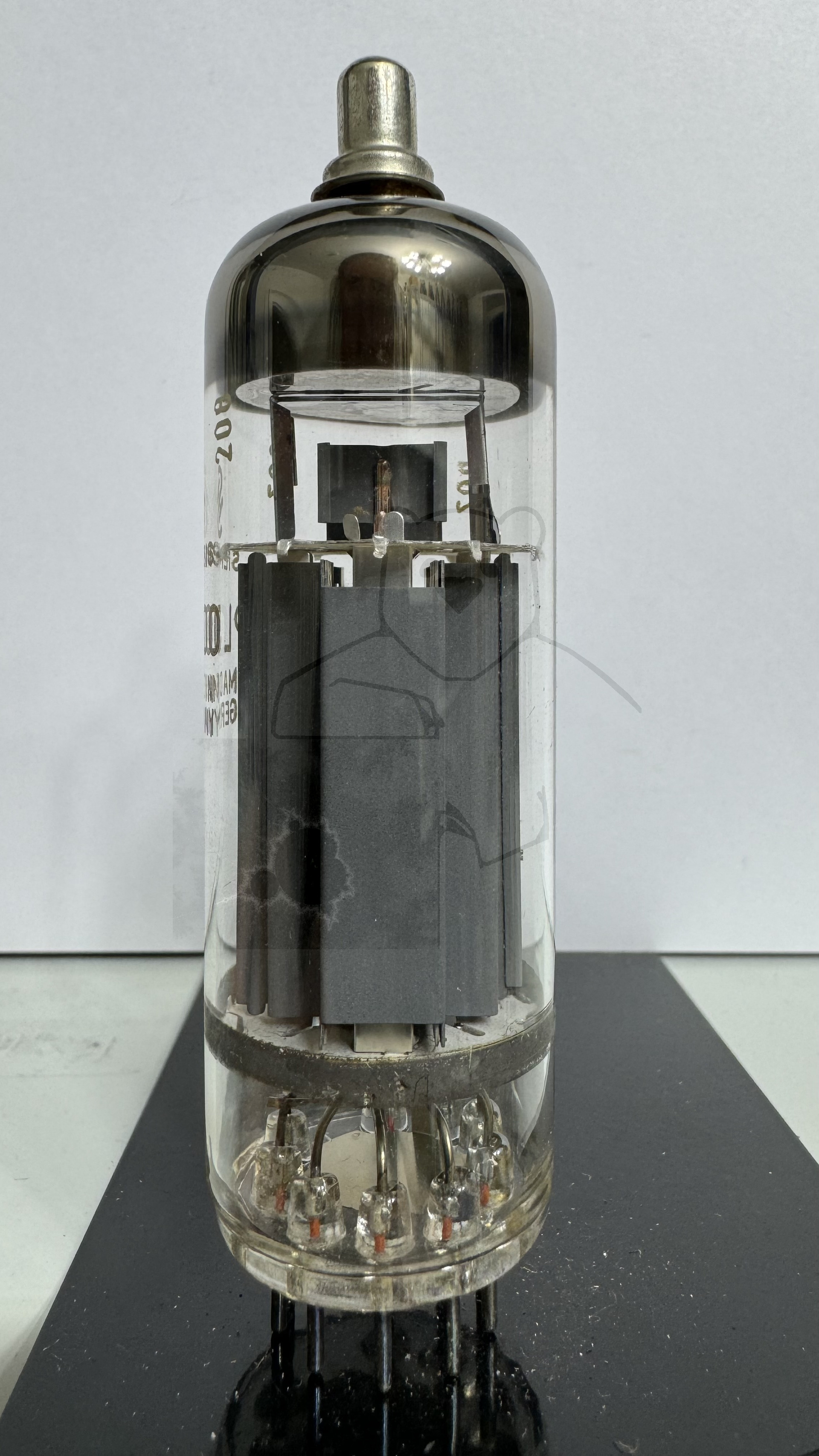

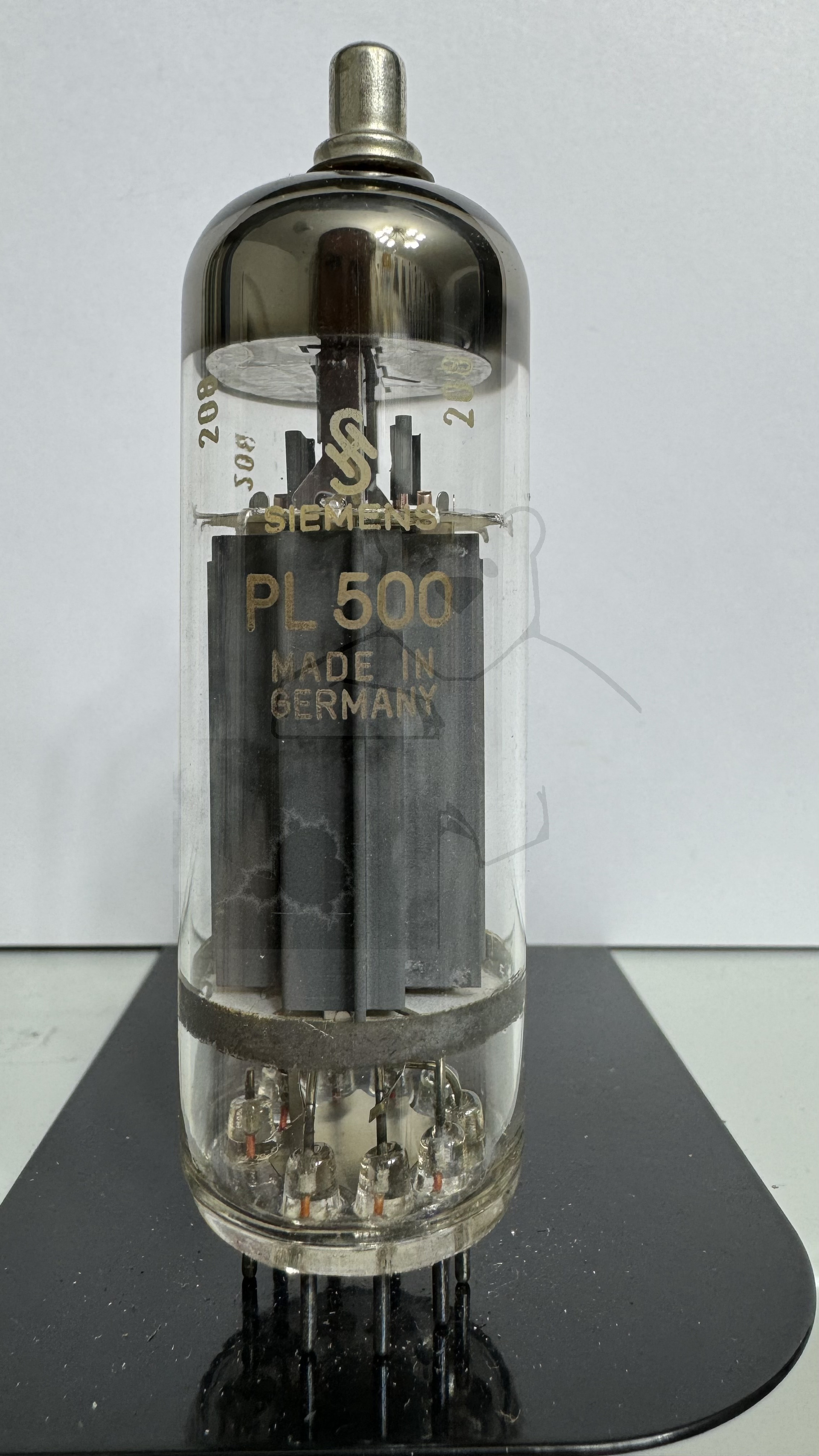

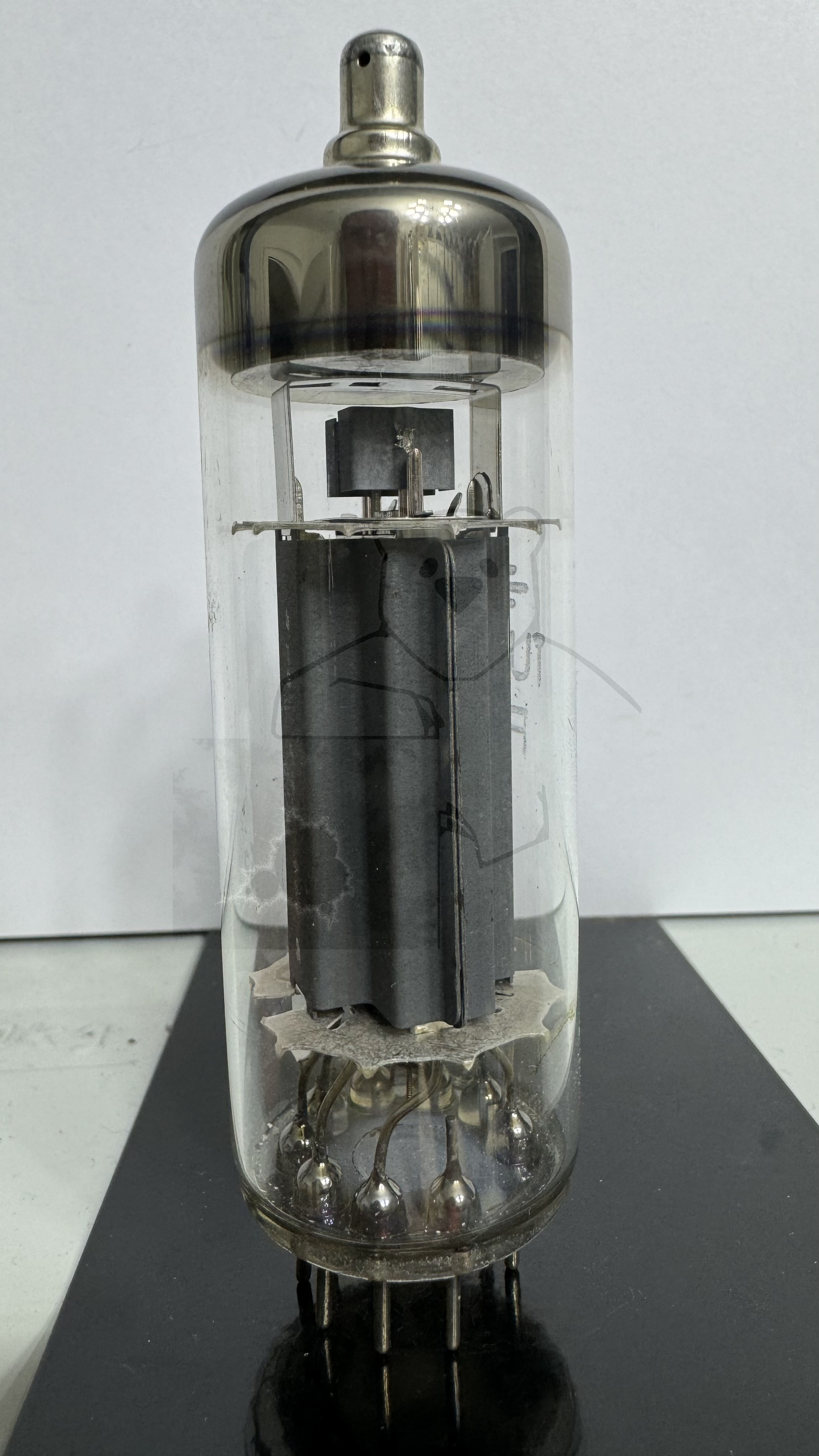

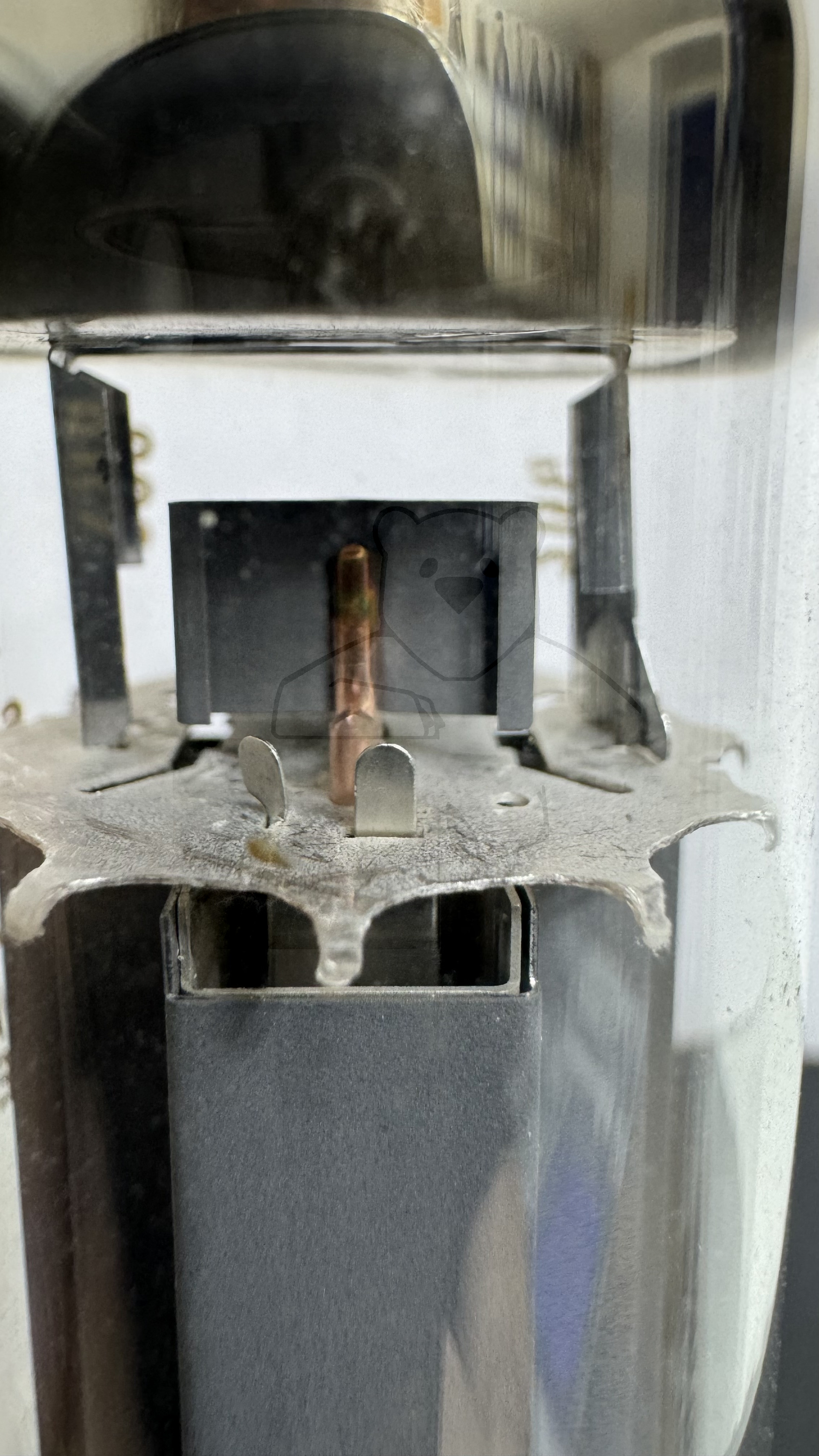

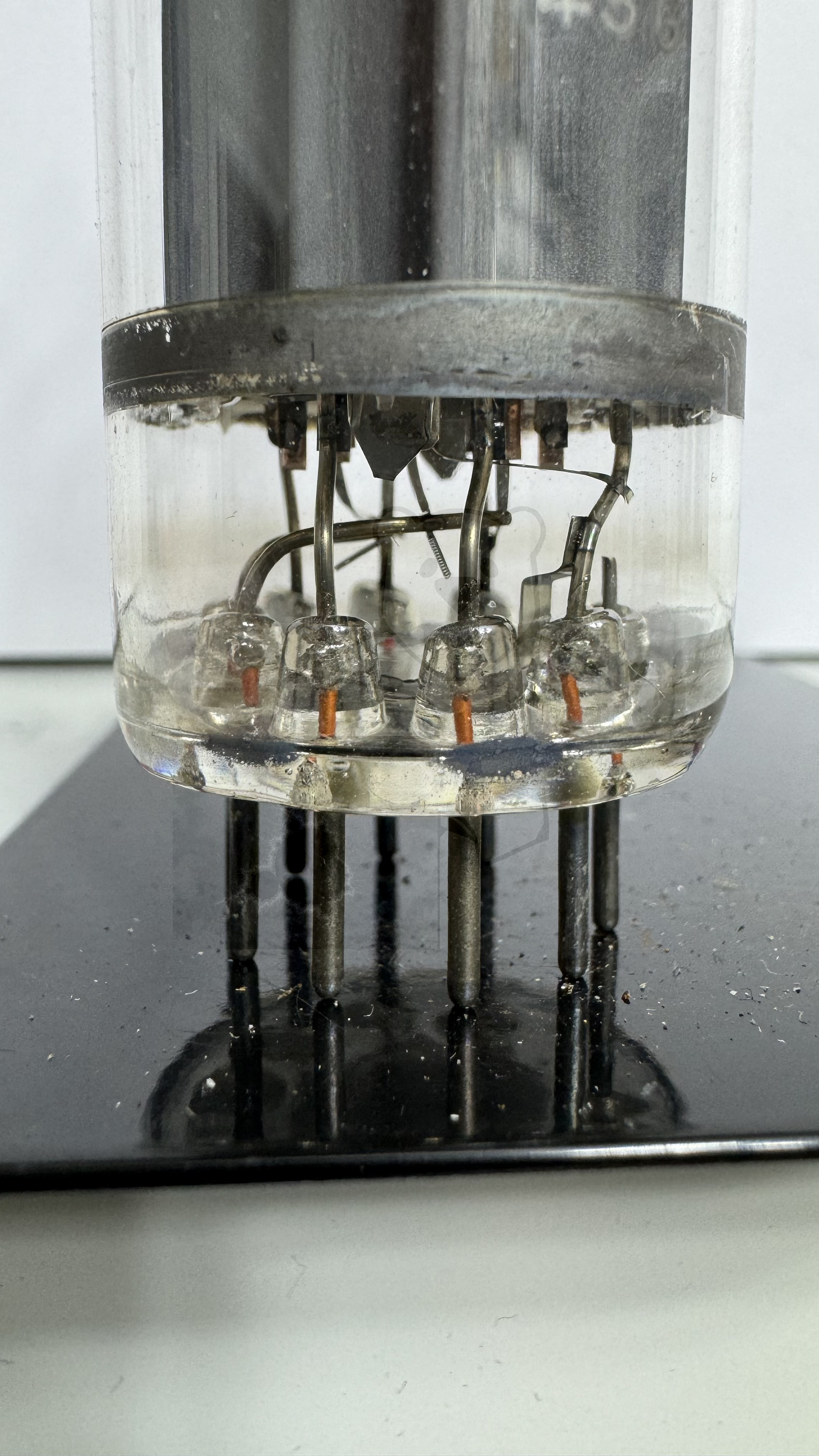

Daten und Bilder der Röhre: PL500

🔎 Beschreibung der Röhre: PL500

Name	PL500
Vergleichsname	27GB5
Heizspannung (Volt)	27
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PL500

	System 1
Kathode	3, 8
Gitter 1	1, 2
Gitter 2	6, 7
Gitter 3	3, 8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PL500

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PL500
Datenblatt PL500 Philips [www.tubedata.info].pdf (484 kB)
Datenblatt PL500 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (1950 kB)
Pruefkarte PL500 - Neuberger RPM370 Roehrenmessgeraet.pdf (199 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
