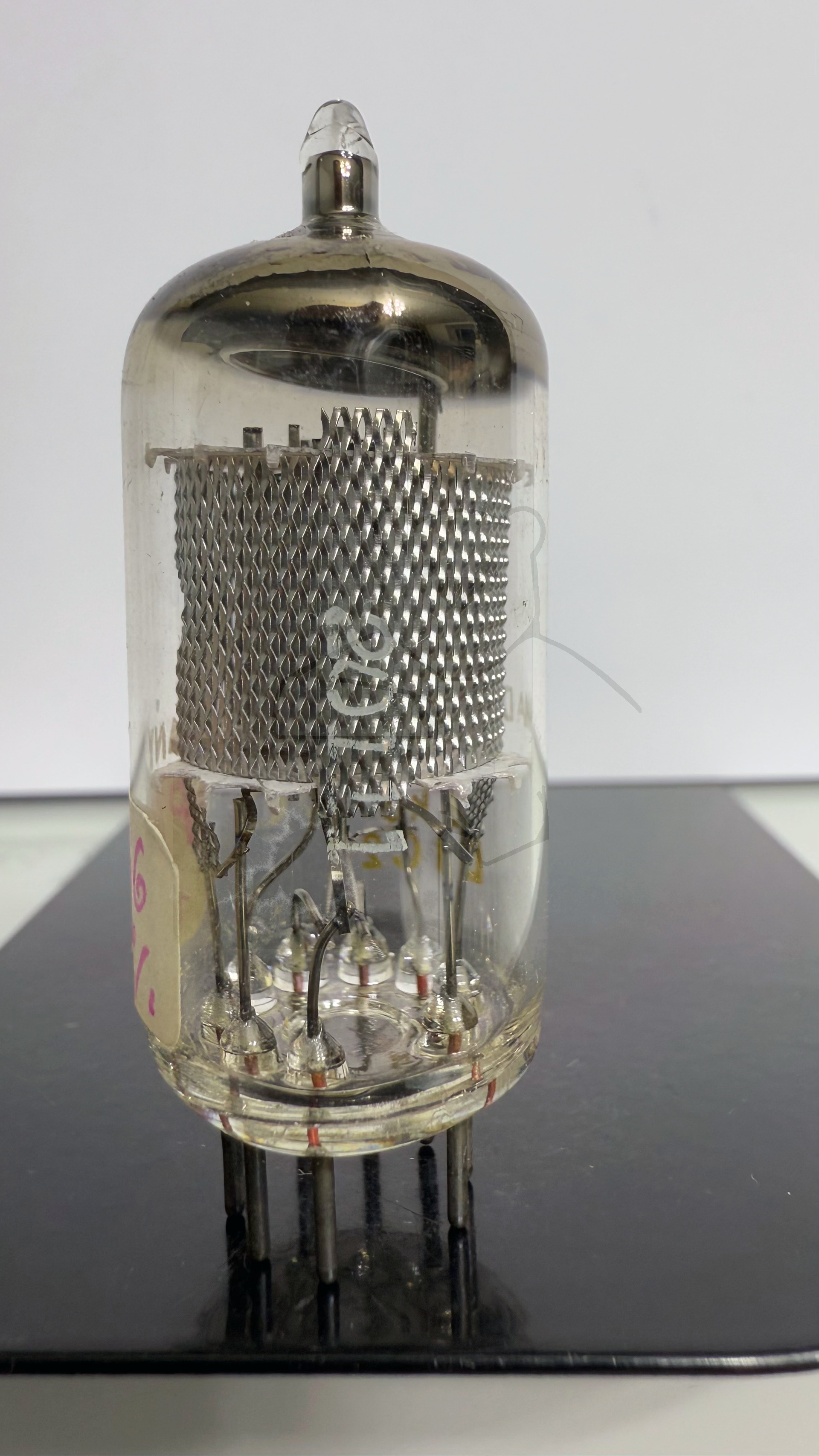

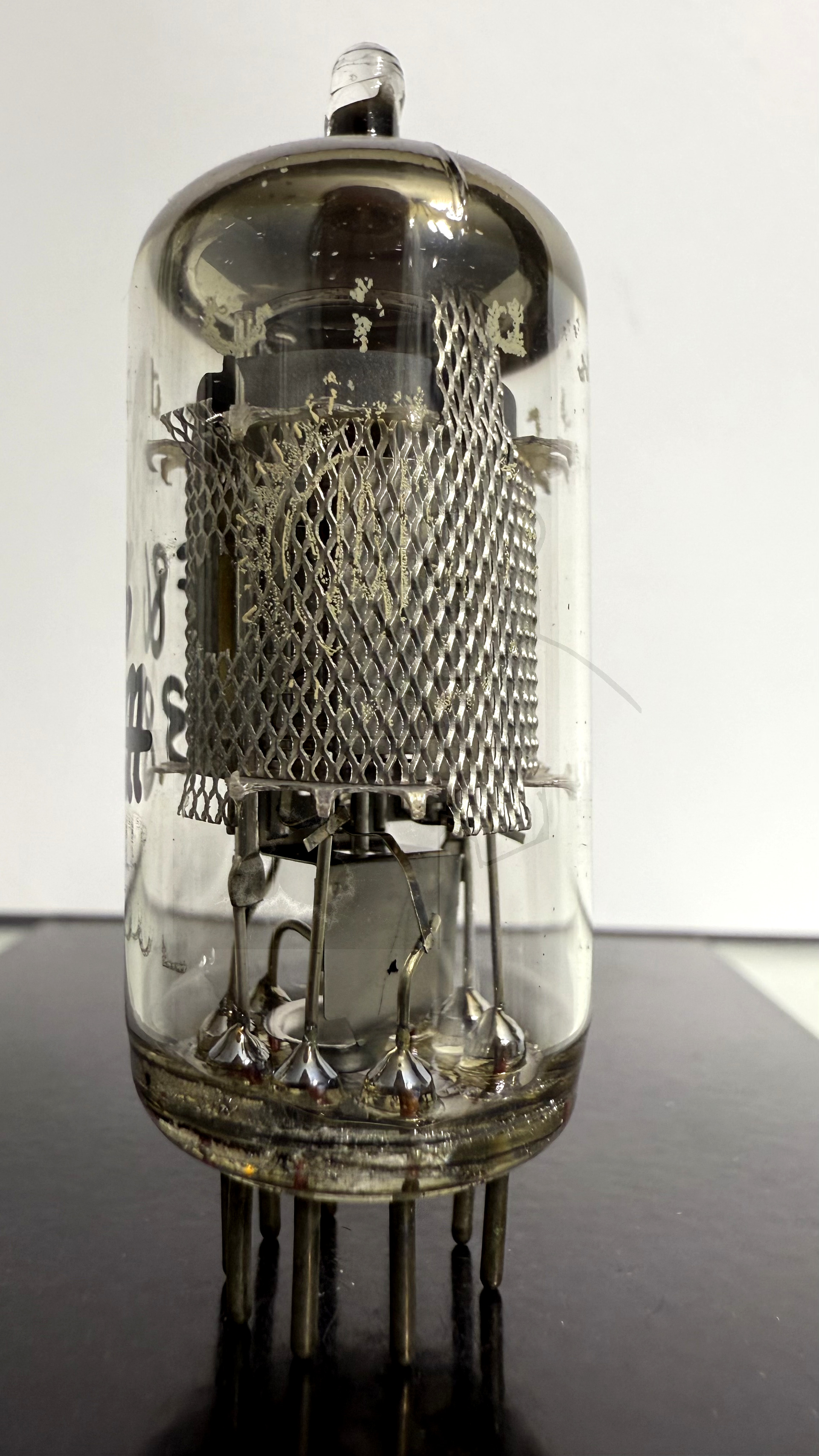

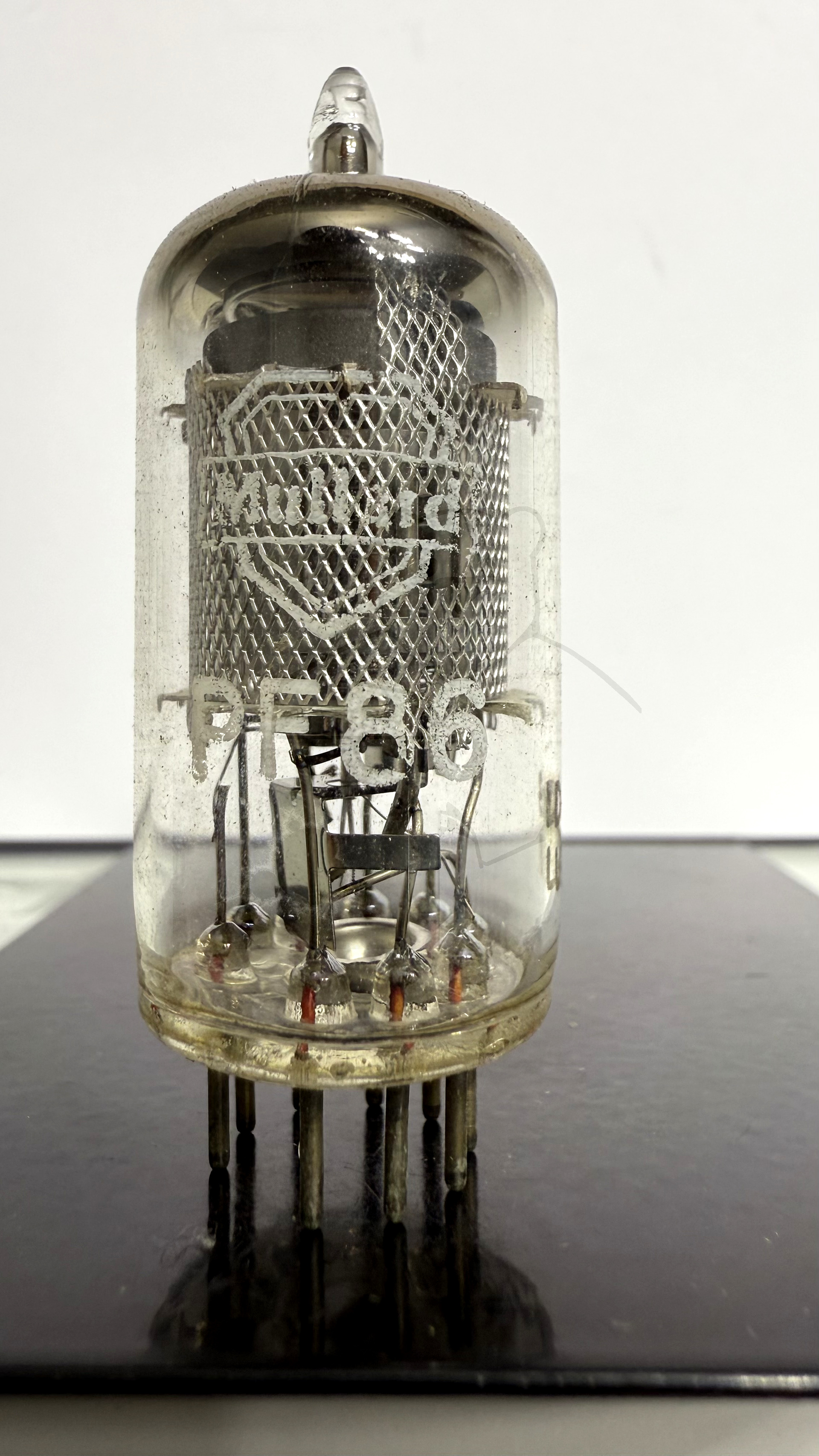

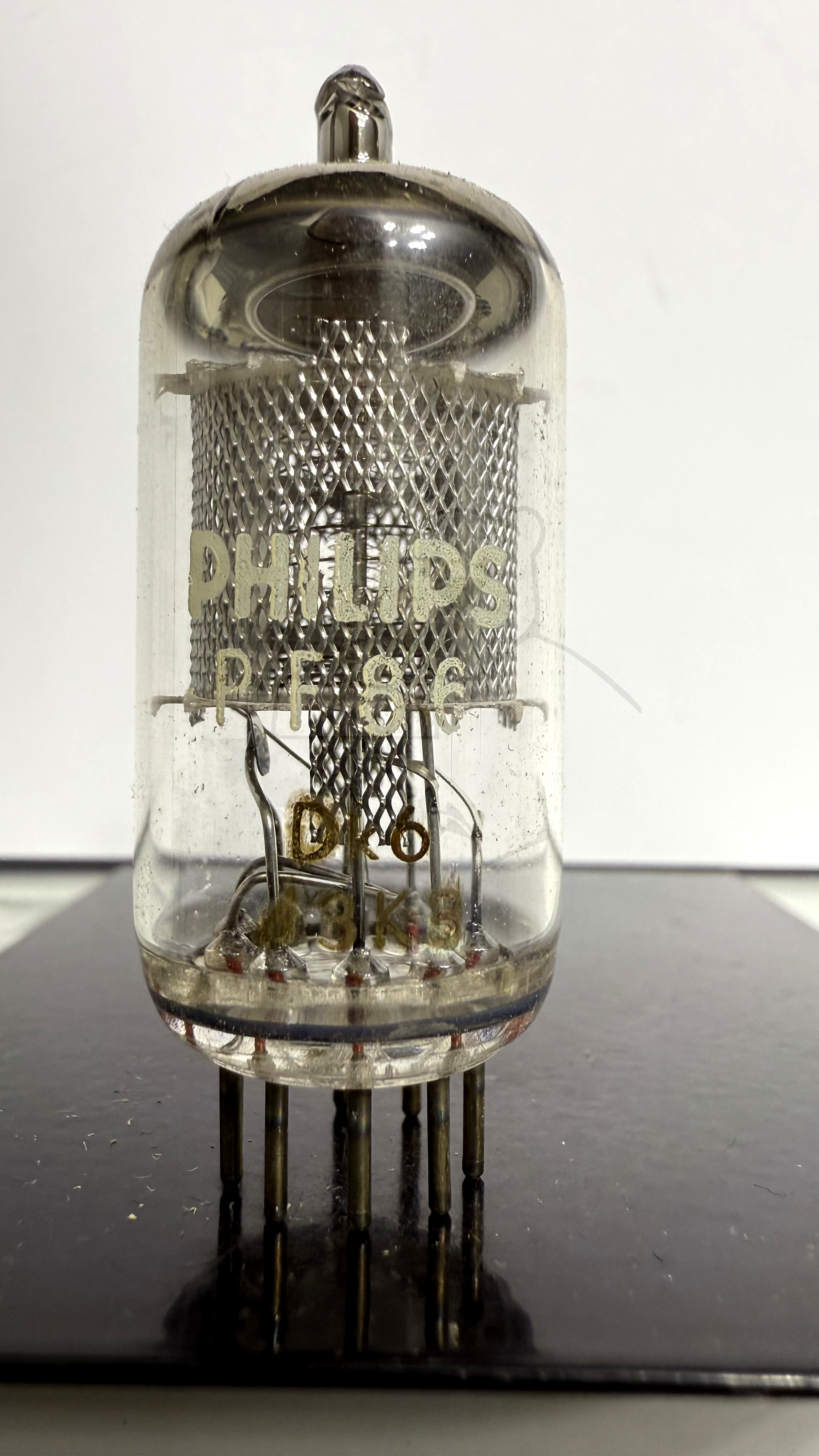

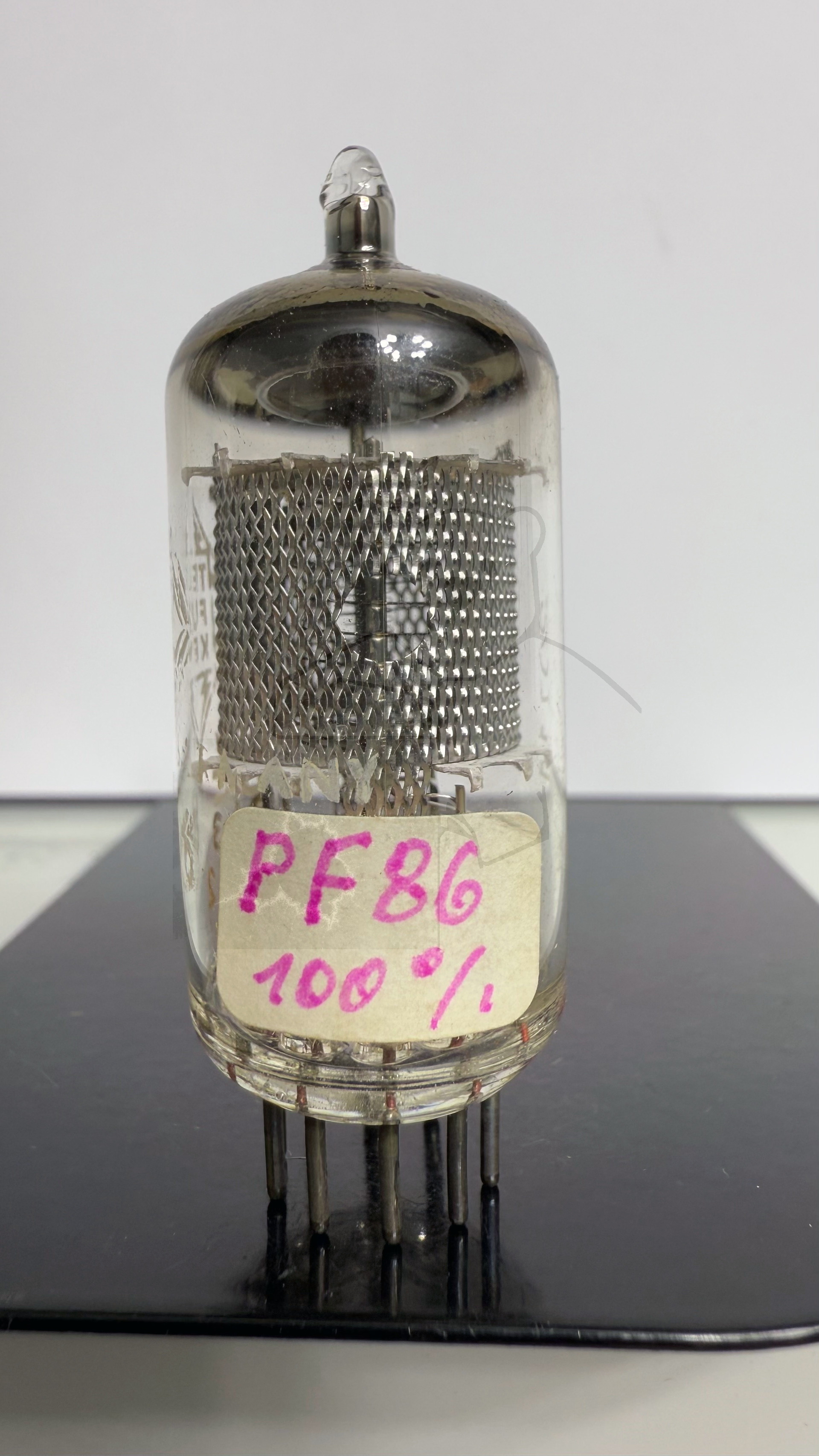

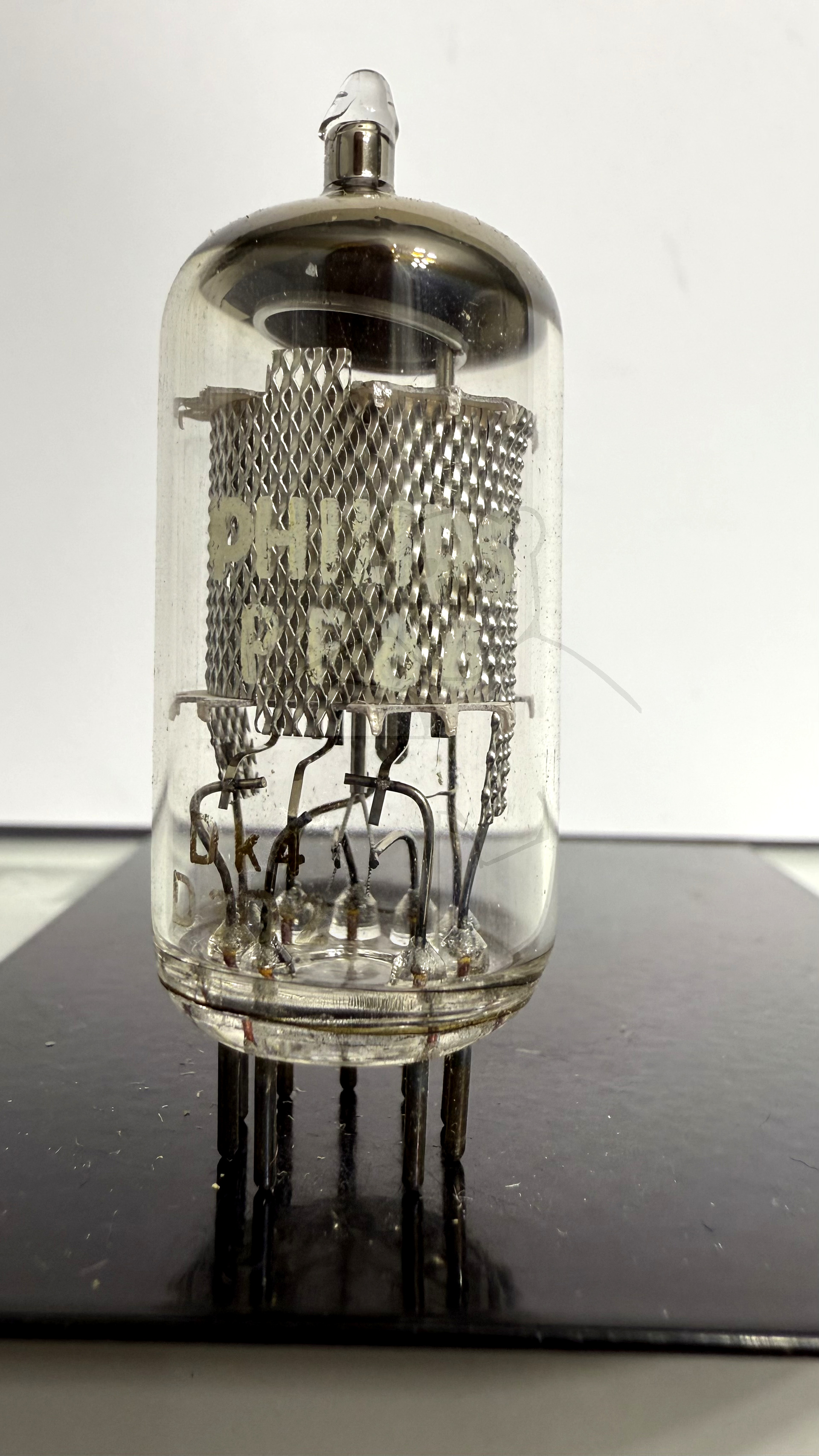

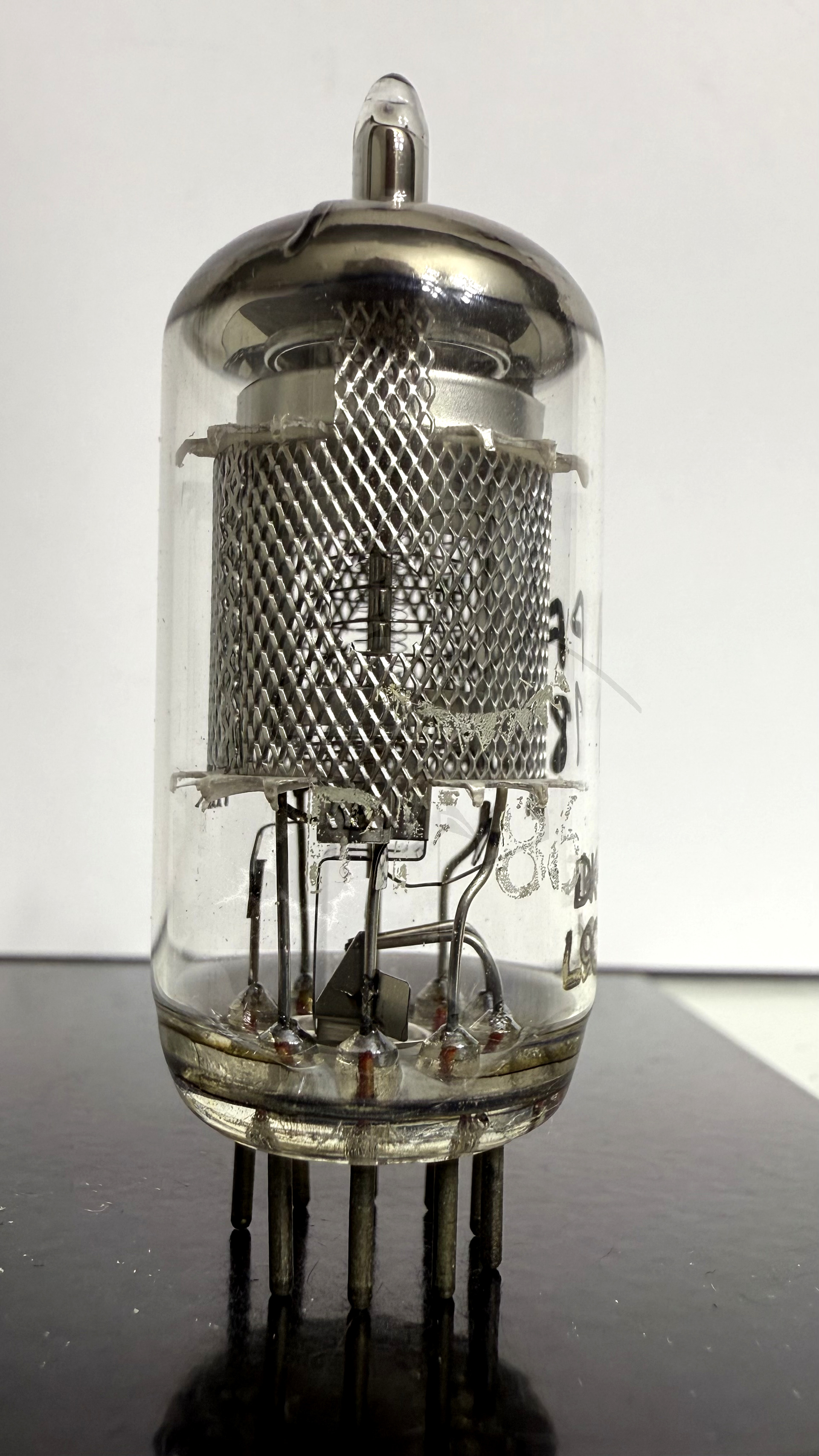

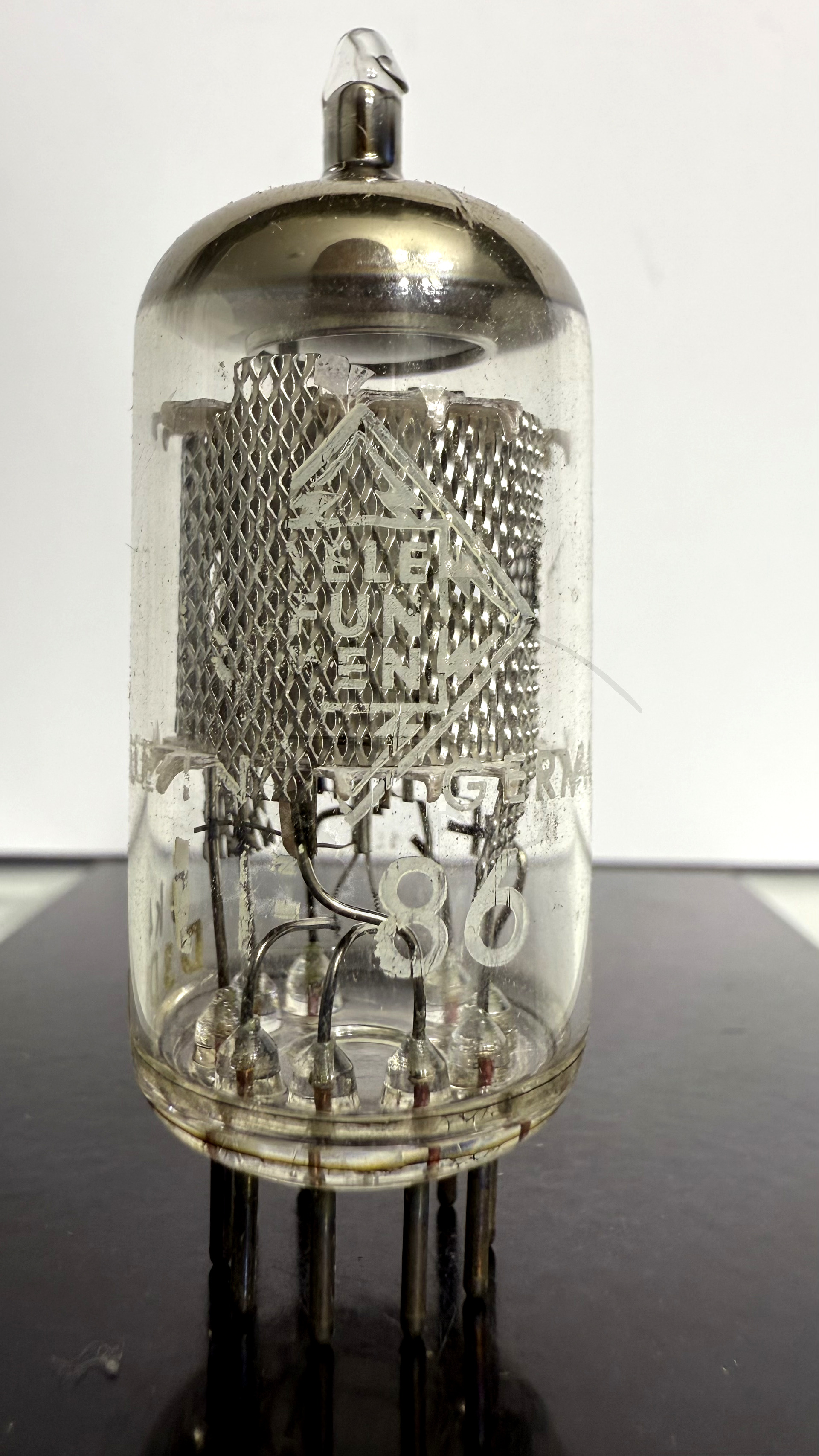

Daten und Bilder der Röhre: PF86

🔎 Beschreibung der Röhre: PF86

Name	PF86
Vergleichsname
Heizspannung (Volt)	4,5
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PF86

	System 1
Kathode	3
Gitter 1	9
Gitter 2	1
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	2, 7
Funktion	→ Bildsynchronisation

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PF86

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PF86
Datenblatt PF86 Lamina [www.tubedata.info].pdf (284 kB)
Datenblatt PF86 Mazda Belvu [www.tubedata.info].pdf (337 kB)
Datenblatt PF86 Philips Version 1 [www.tubedata.info].pdf (135 kB)
Datenblatt PF86 Philips Version 2 [www.tubedata.info].pdf (85 kB)
Datenblatt PF86 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (1358 kB)
Datenblatt PF86 Telefunken.pdf (81 kB)
Pruefkarte PF86 - Funke W19 Roehrenpruefer.pdf (167 kB)
Pruefkarte PF86 - Neuberger RPM370 Roehrenmessgeraet.pdf (207 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
