Daten und Bilder der Röhre: PE06/40P

🔎 Beschreibung der Röhre: PE06/40P

Name	PE06/40P
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 14:28:54

🔎 Beschreibung der Systeme für die Röhre: PE06/40P

	System 1
Kathode	4
Gitter 1	6
Gitter 2	7
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

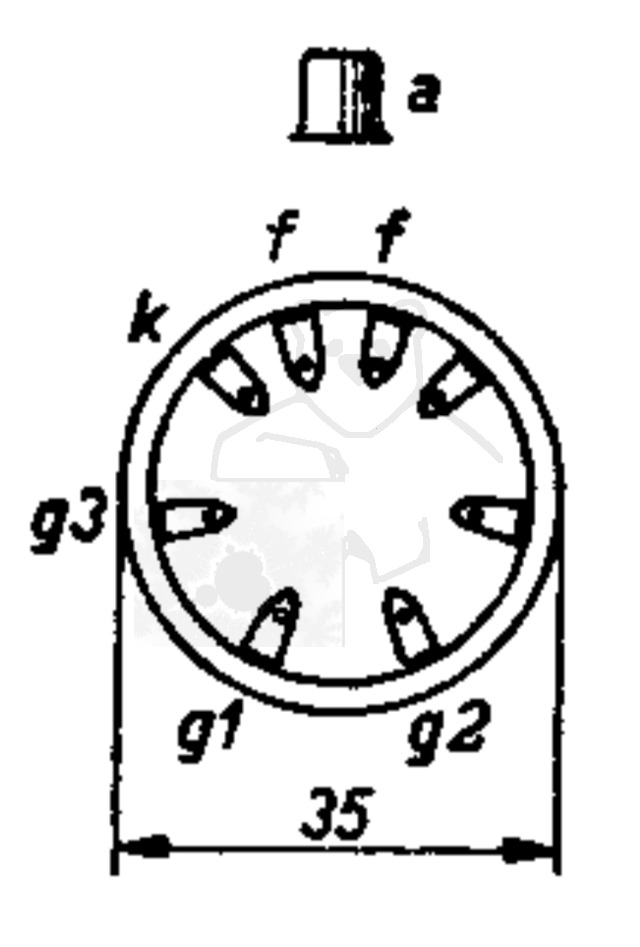

🔎 Sockelschaltung der PE06/40P

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: PE06/40P
Datenblatt PE06-40 Philips Version 1 [www.tubedata.info].pdf (514 kB)
Datenblatt PE06-40 Philips Version 2 [www.tubedata.info].pdf (423 kB)
Datenblatt PE06-40 Philips Version 3 [www.tubedata.info].pdf (1881 kB)
Datenblatt PE06-40 Valvo.pdf (253 kB)
Pruefkarte PE06-40P - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: PE06/40P

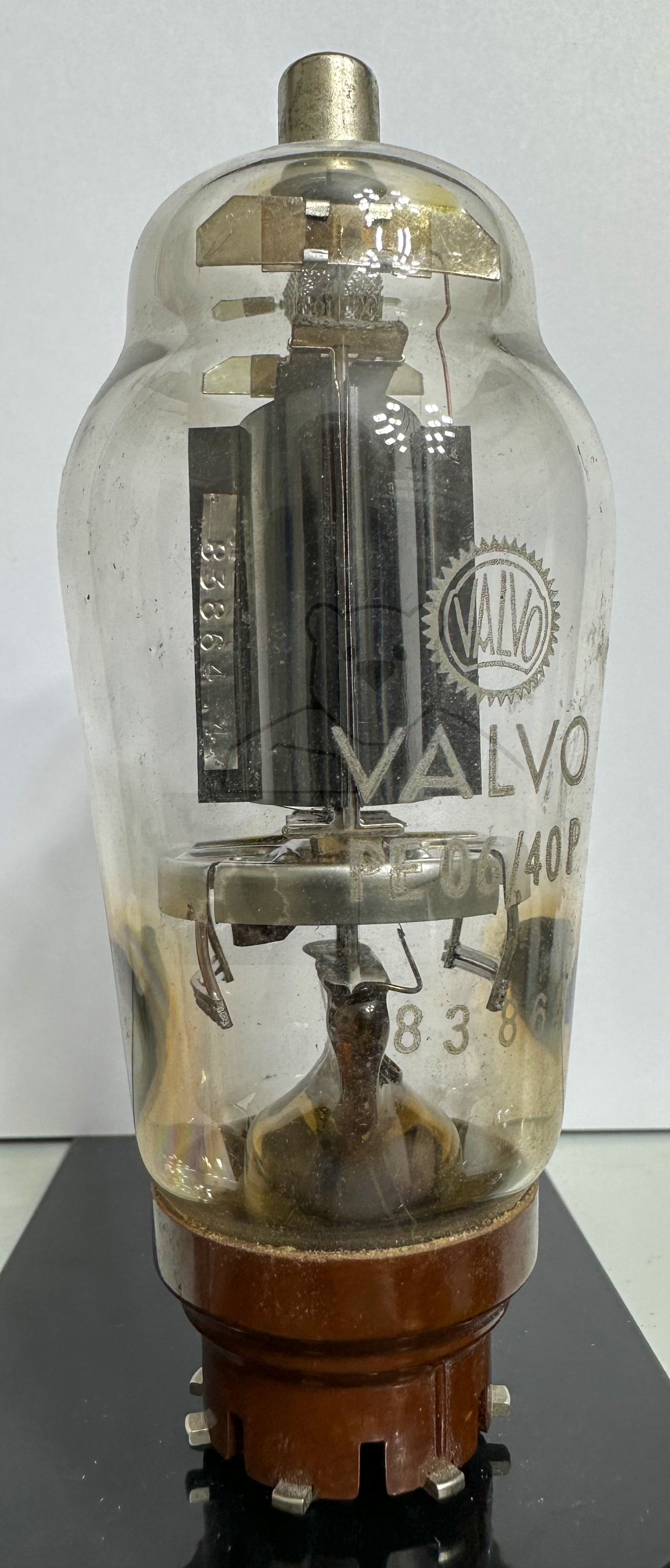

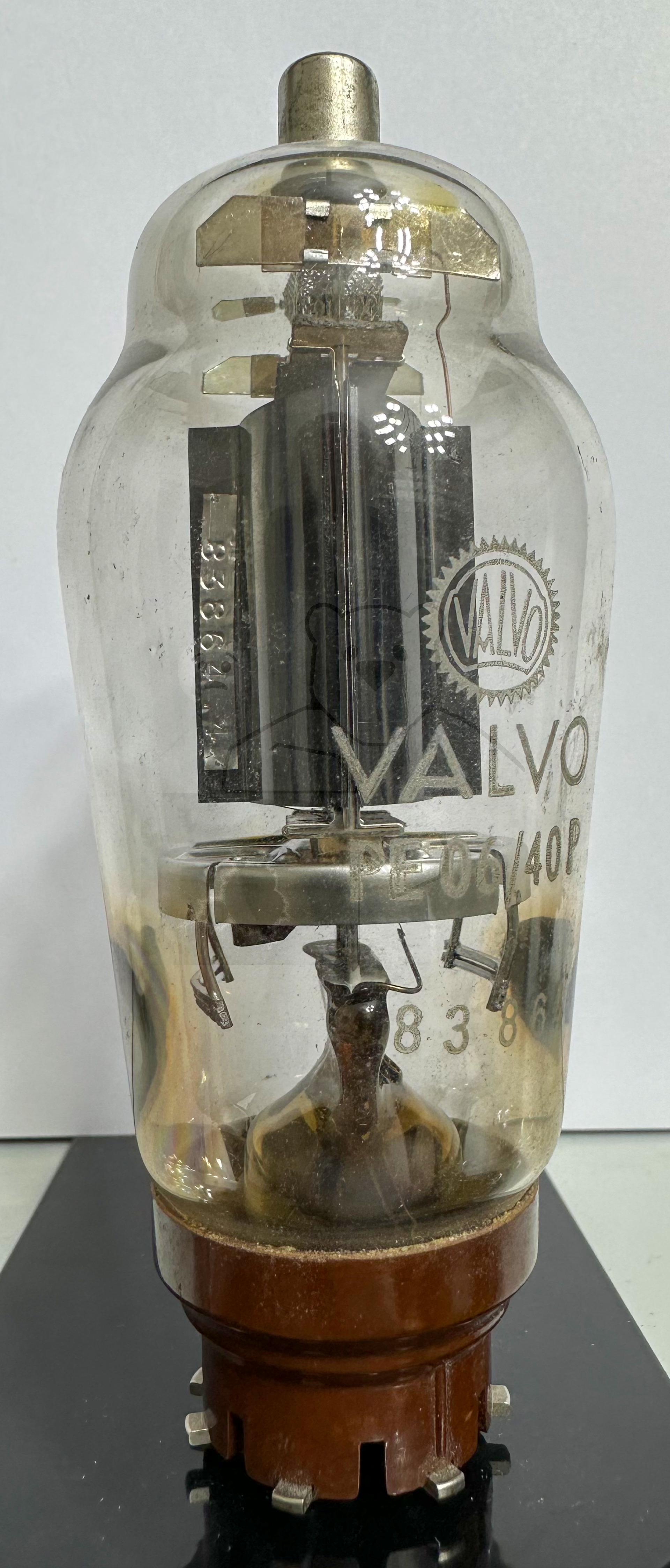

Röhre PE06-40P #4579 Bild 1

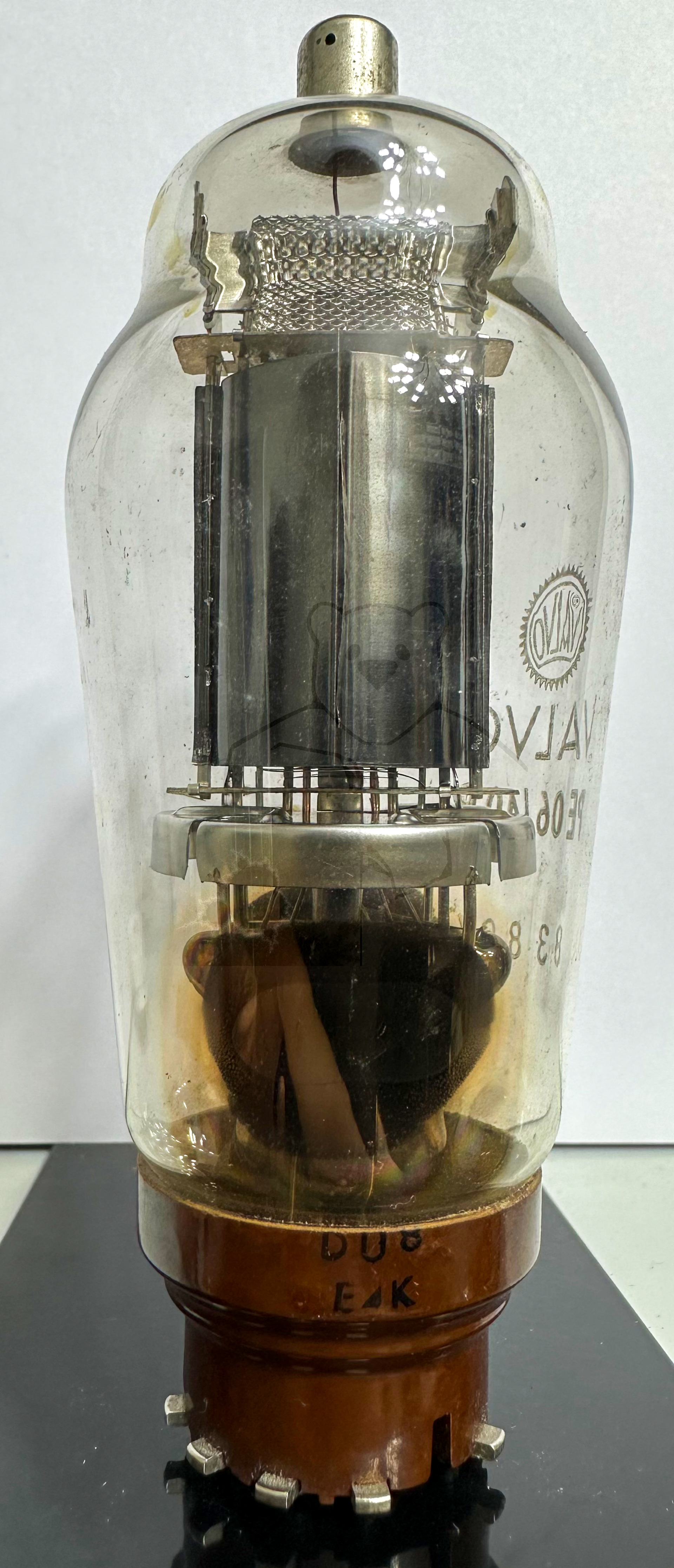

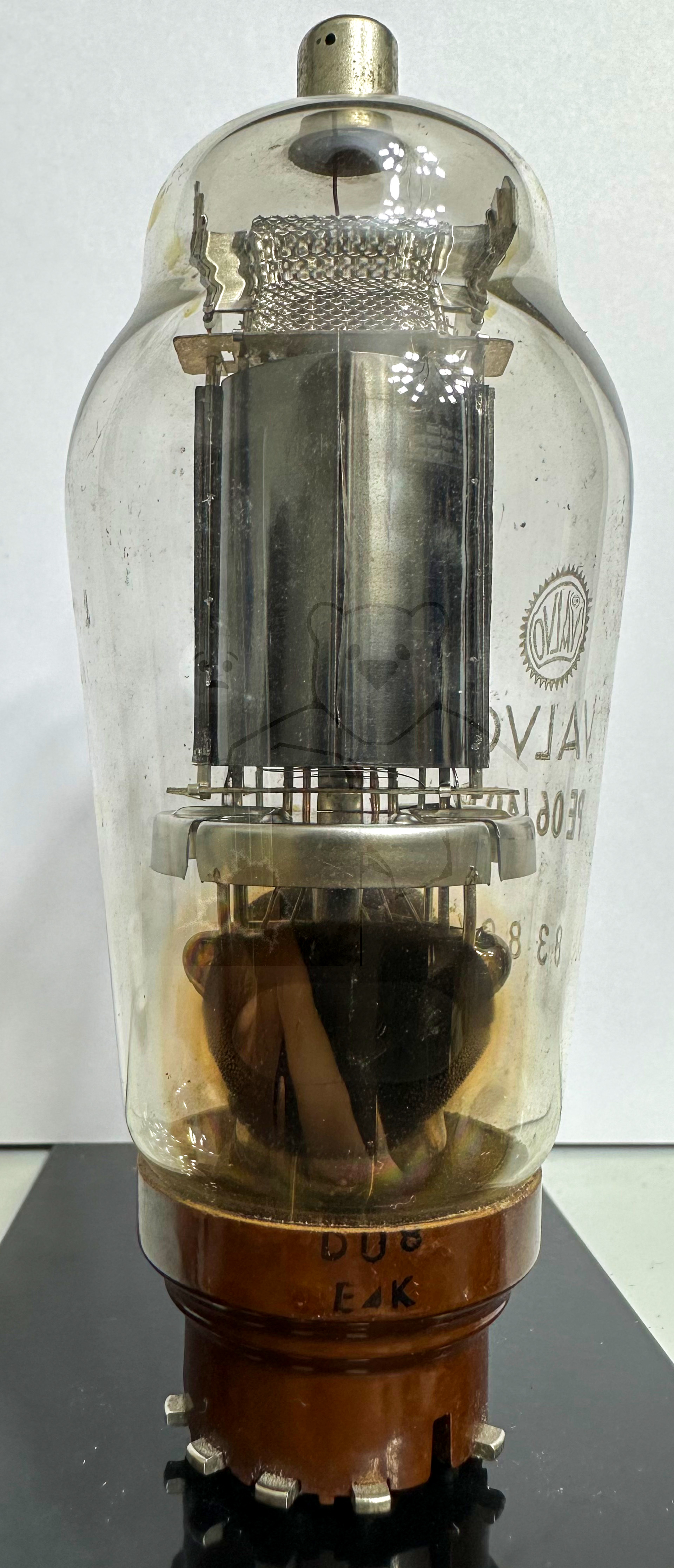

Röhre PE06-40P #4579 Bild 2

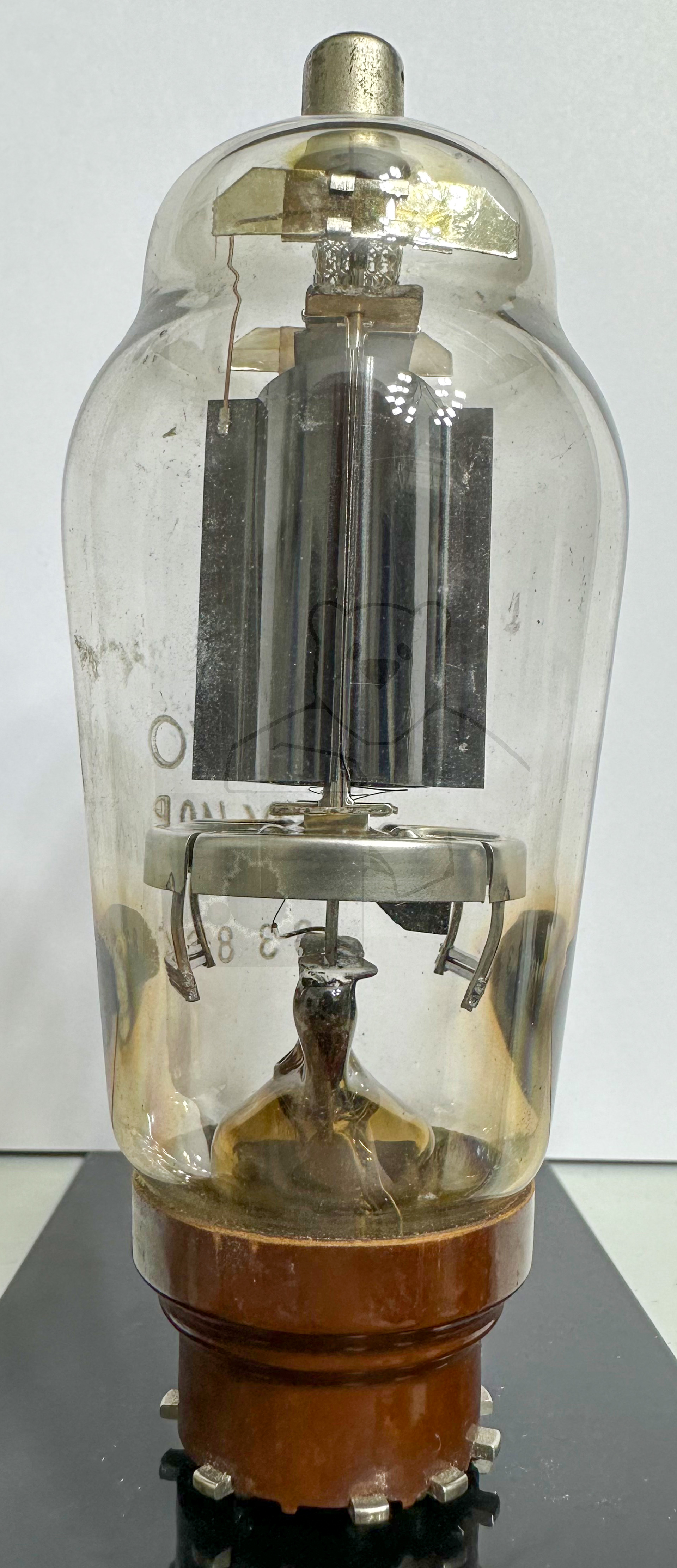

Röhre PE06-40P #4579 Bild 3

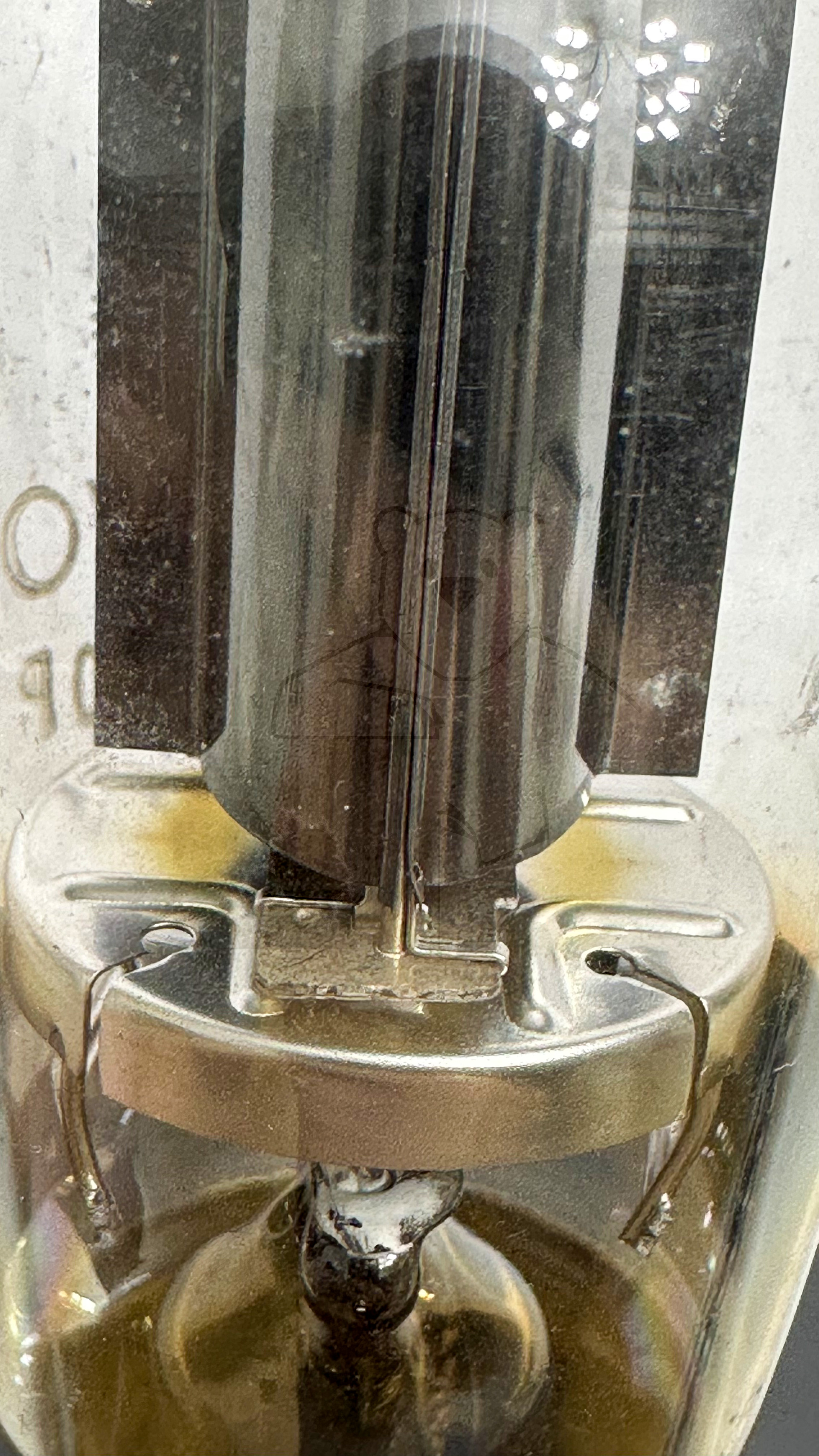

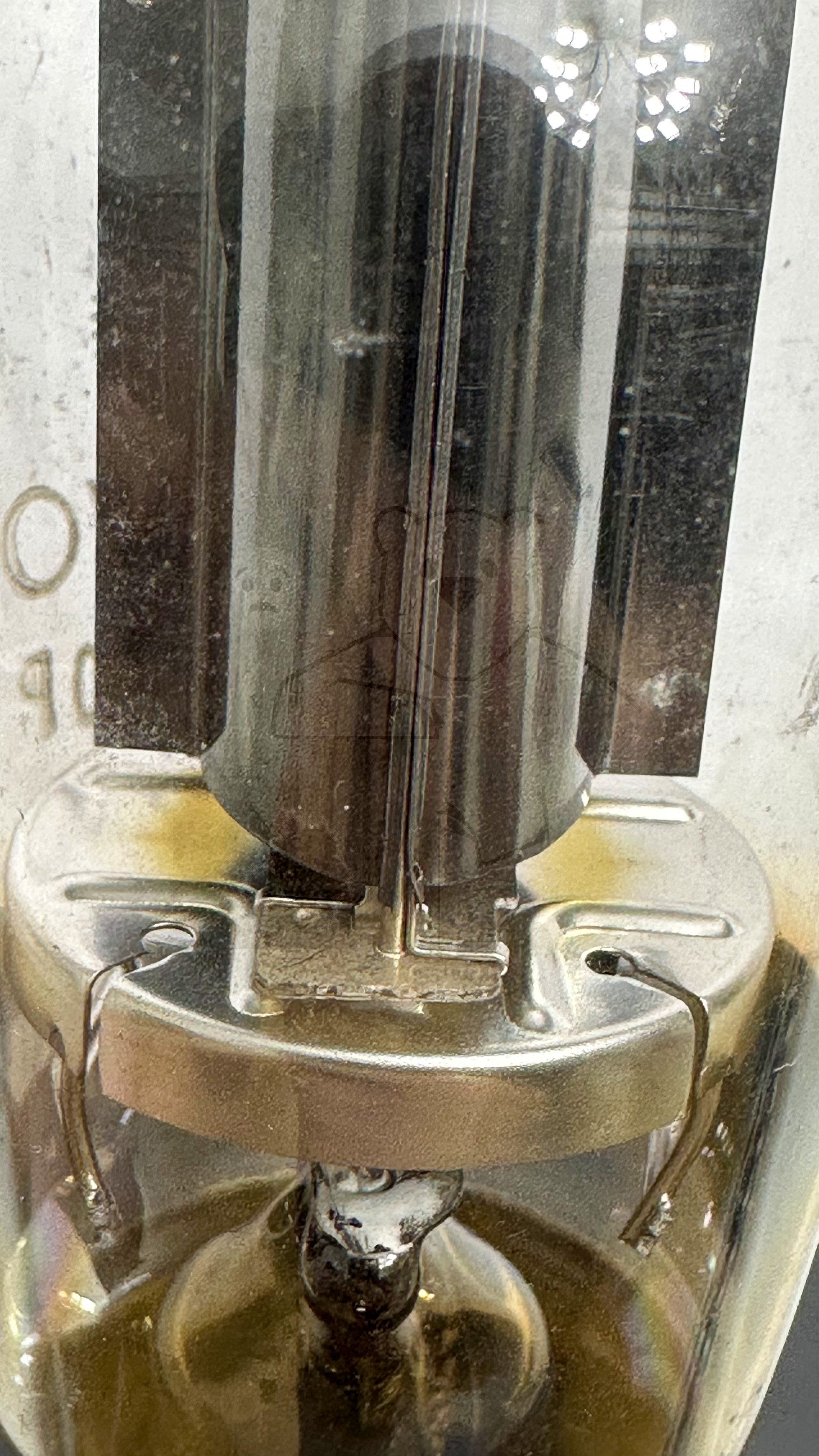

Röhre PE06-40P #4579 Bild 4

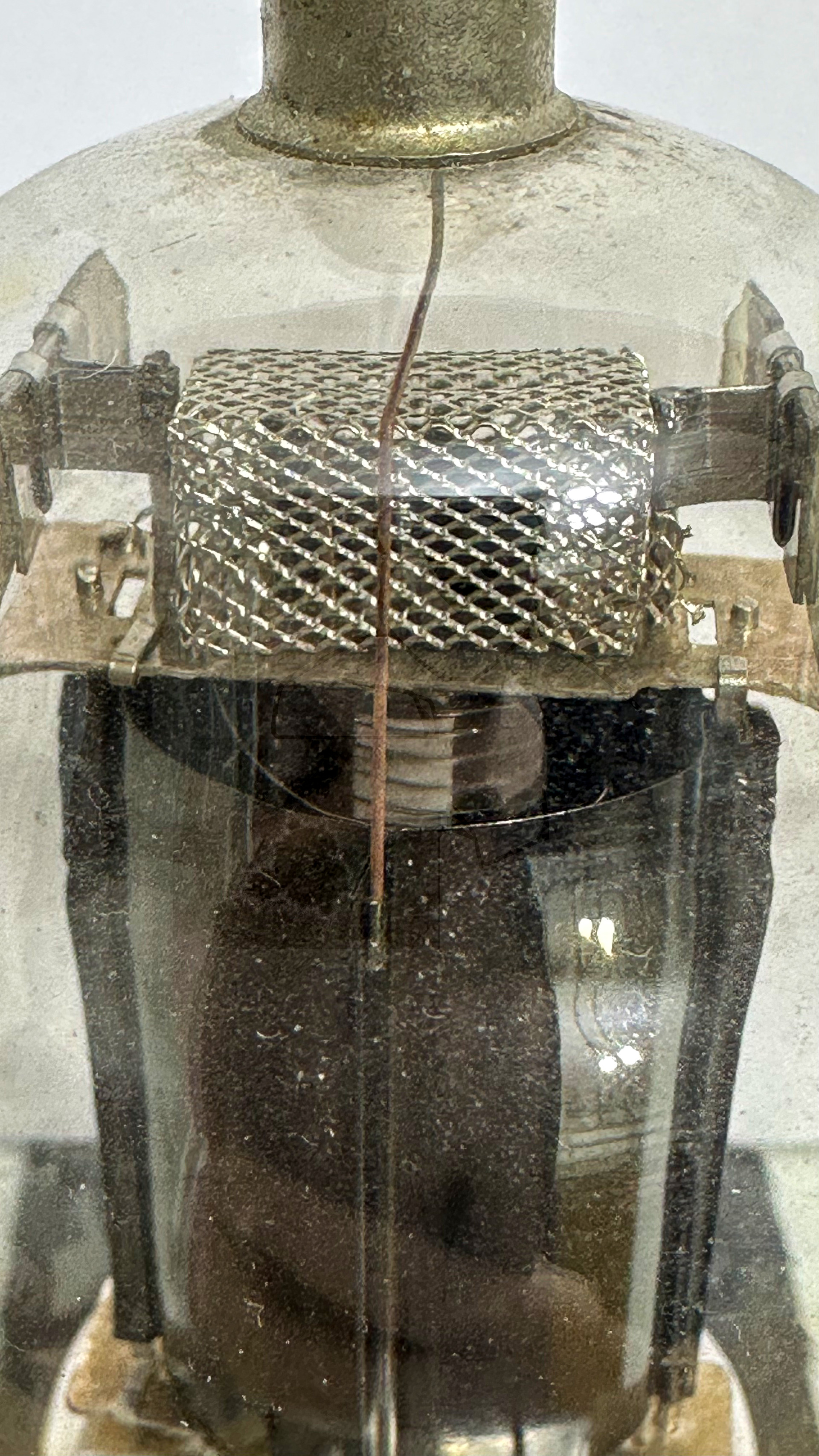

Röhre PE06-40P #4579 Bild 5

🔎 Alle Röhren vom Typ PE06/40P in der Sammlung

→ PE06/40P Inventar: 04579 Hersteller: → Valvo
