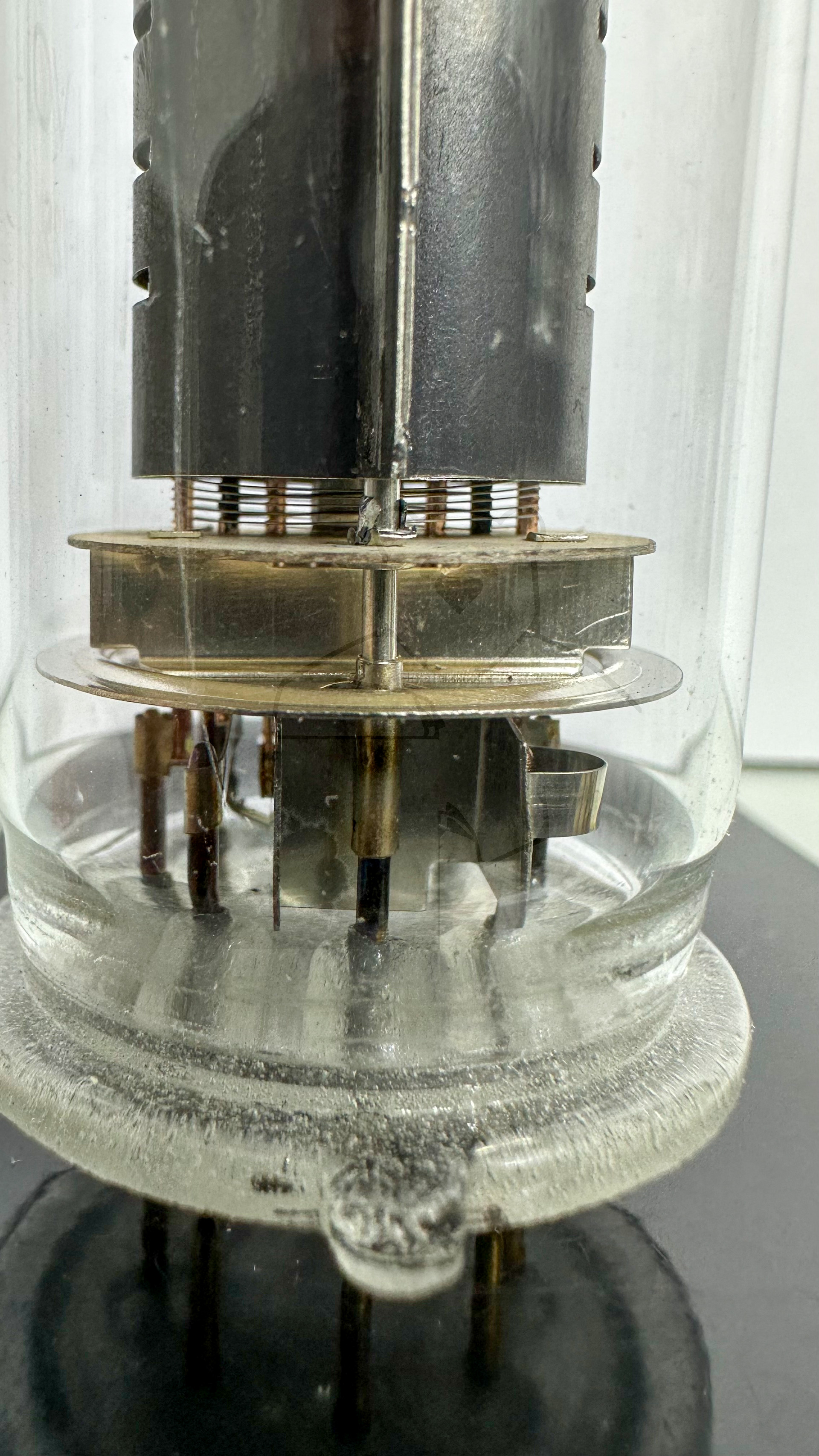

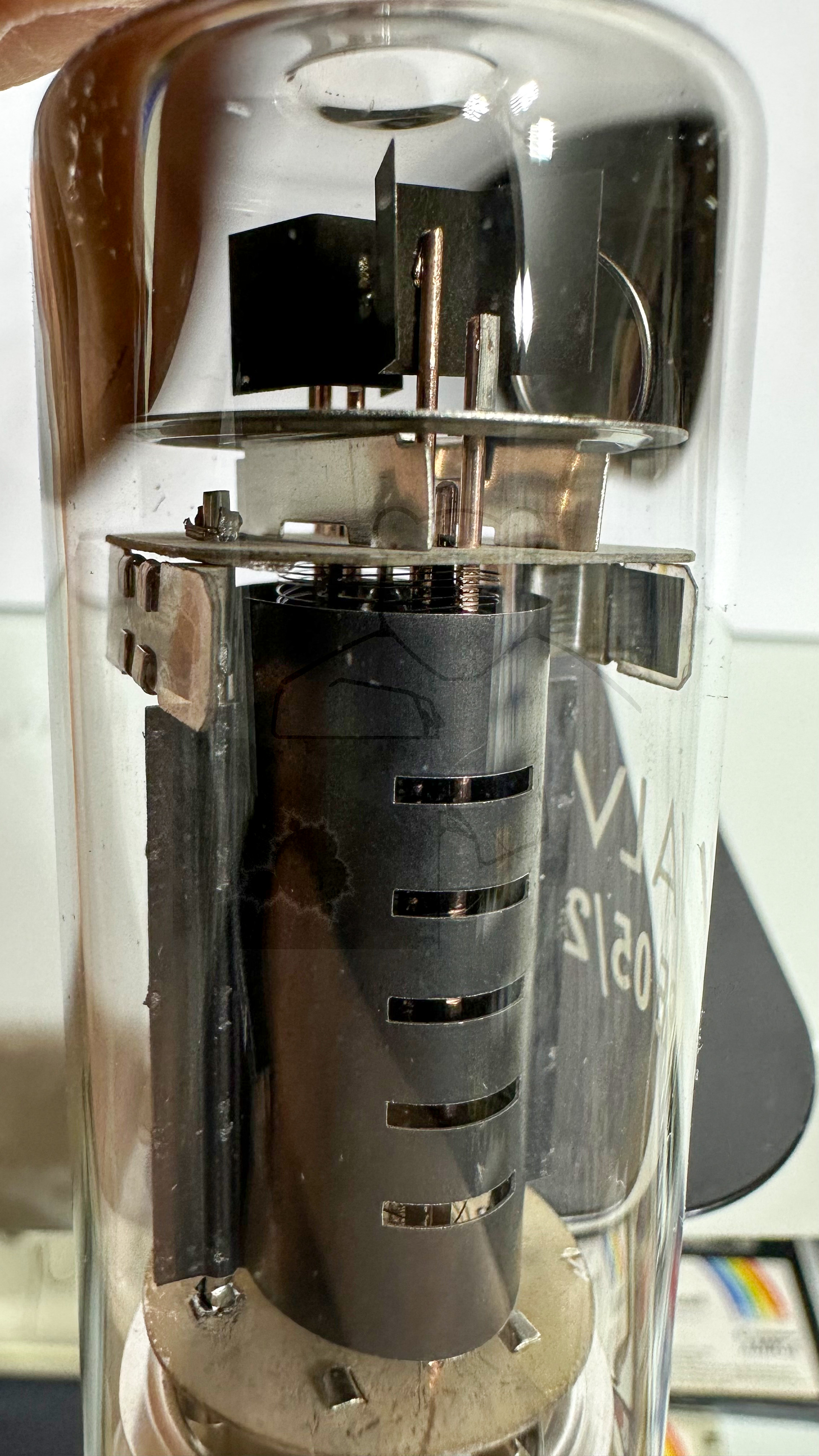

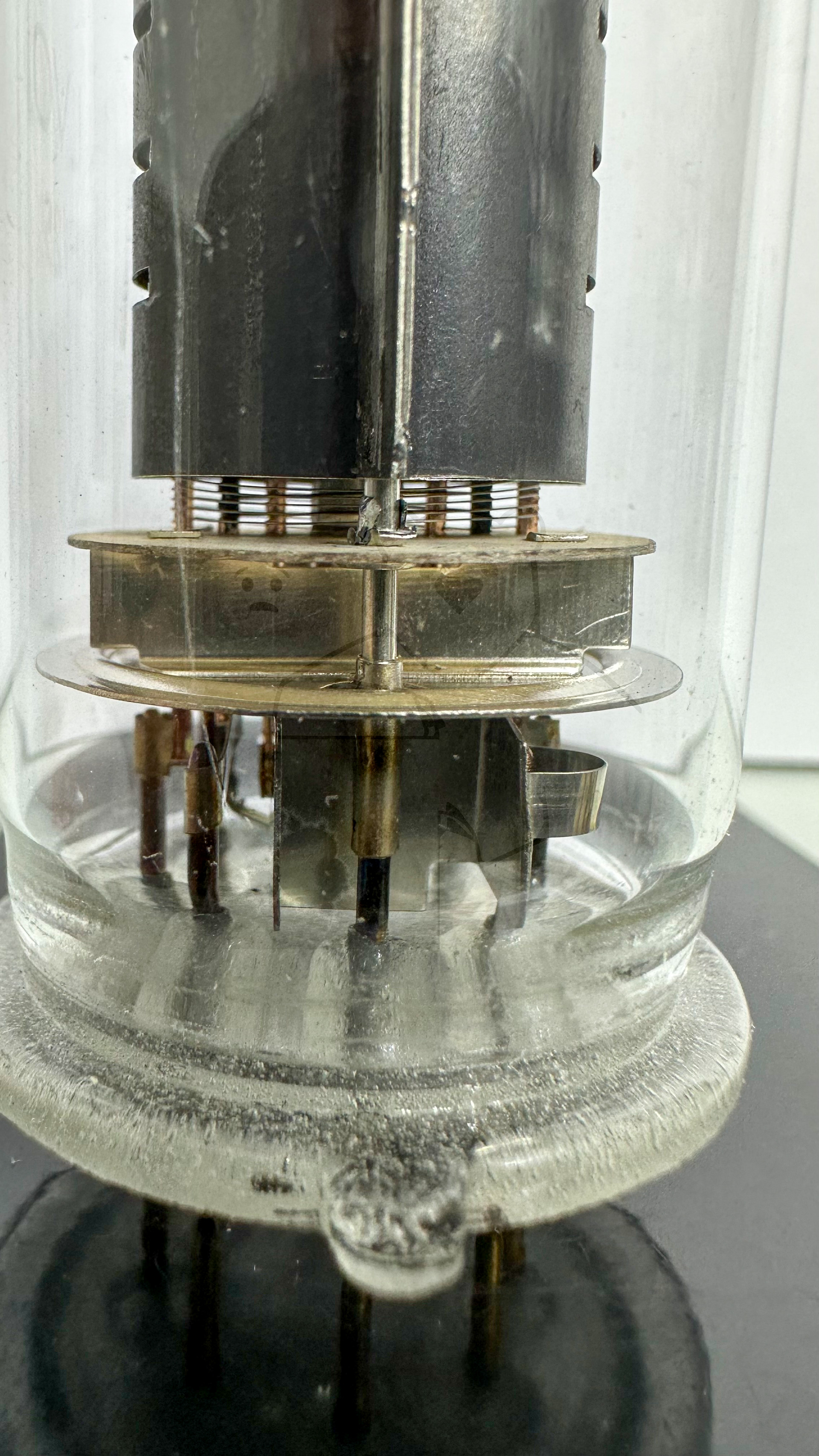

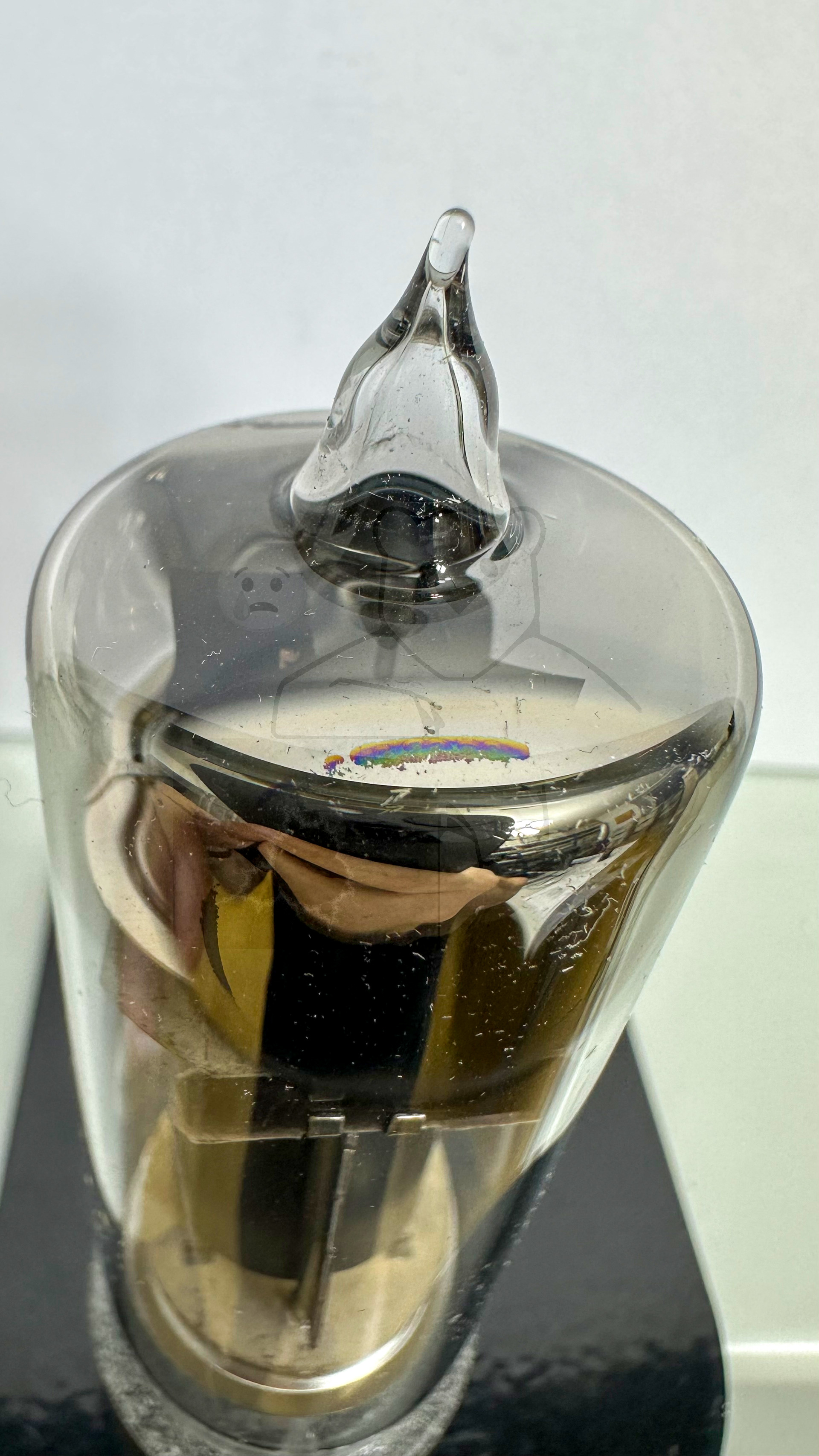

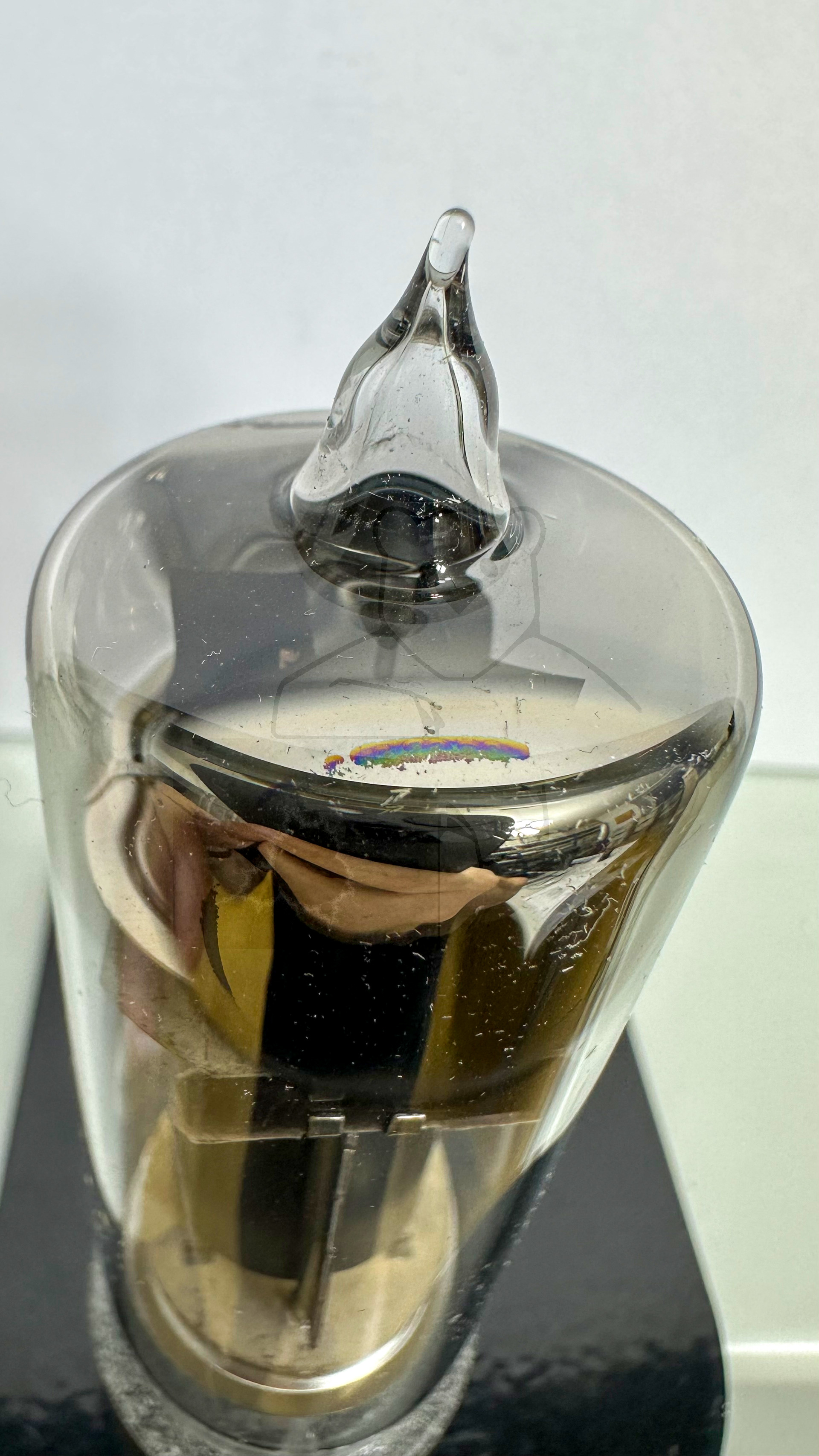

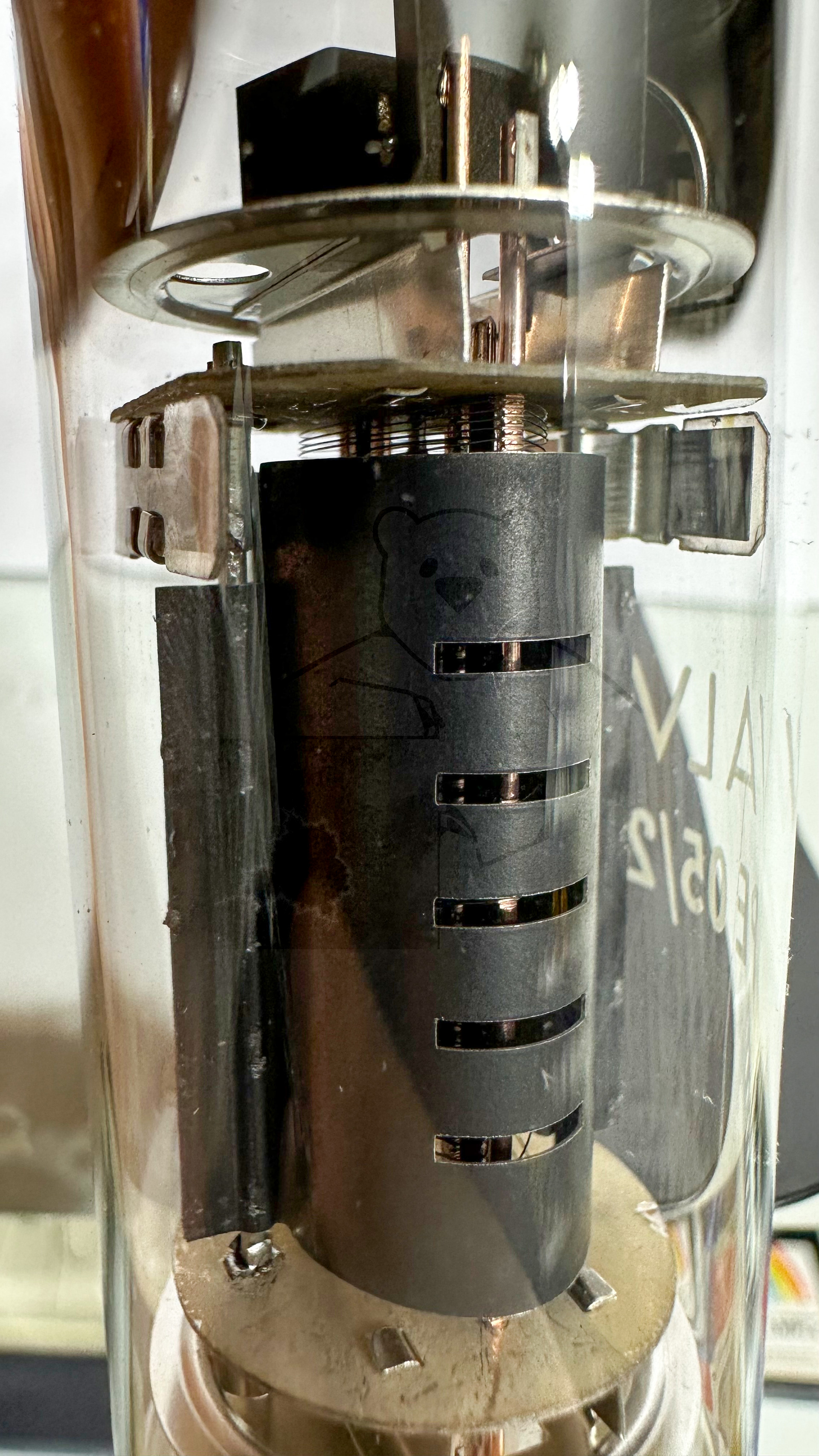

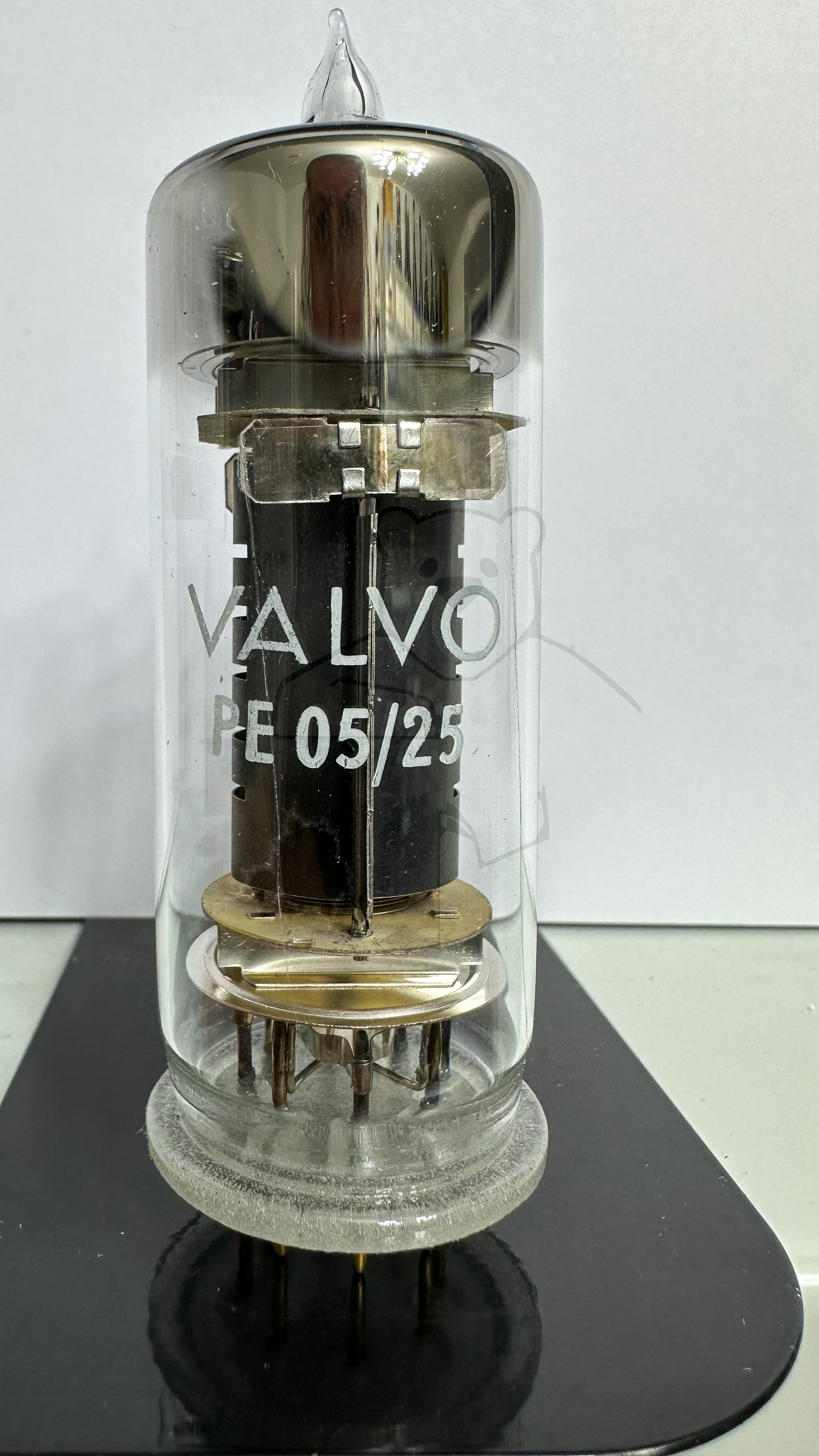

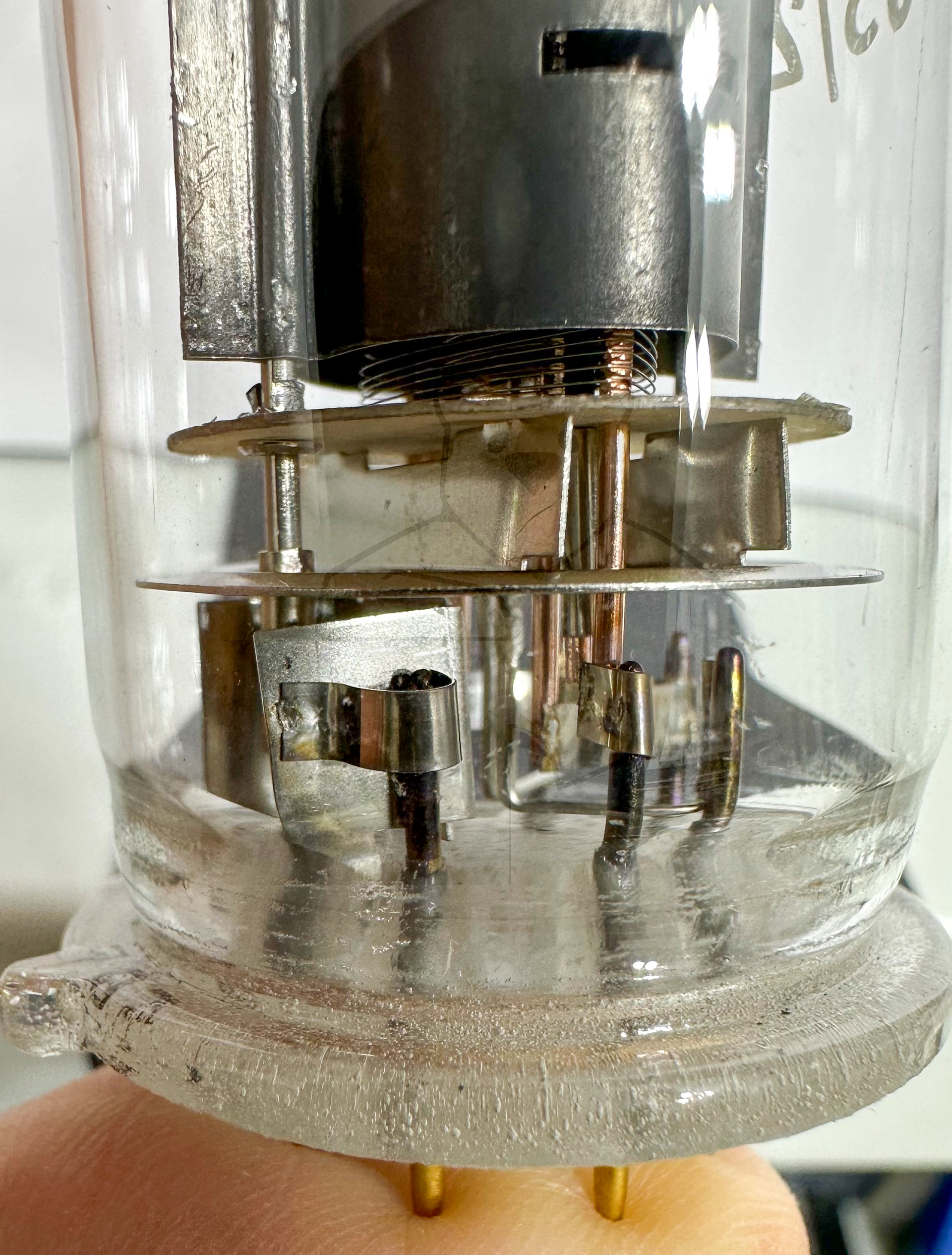

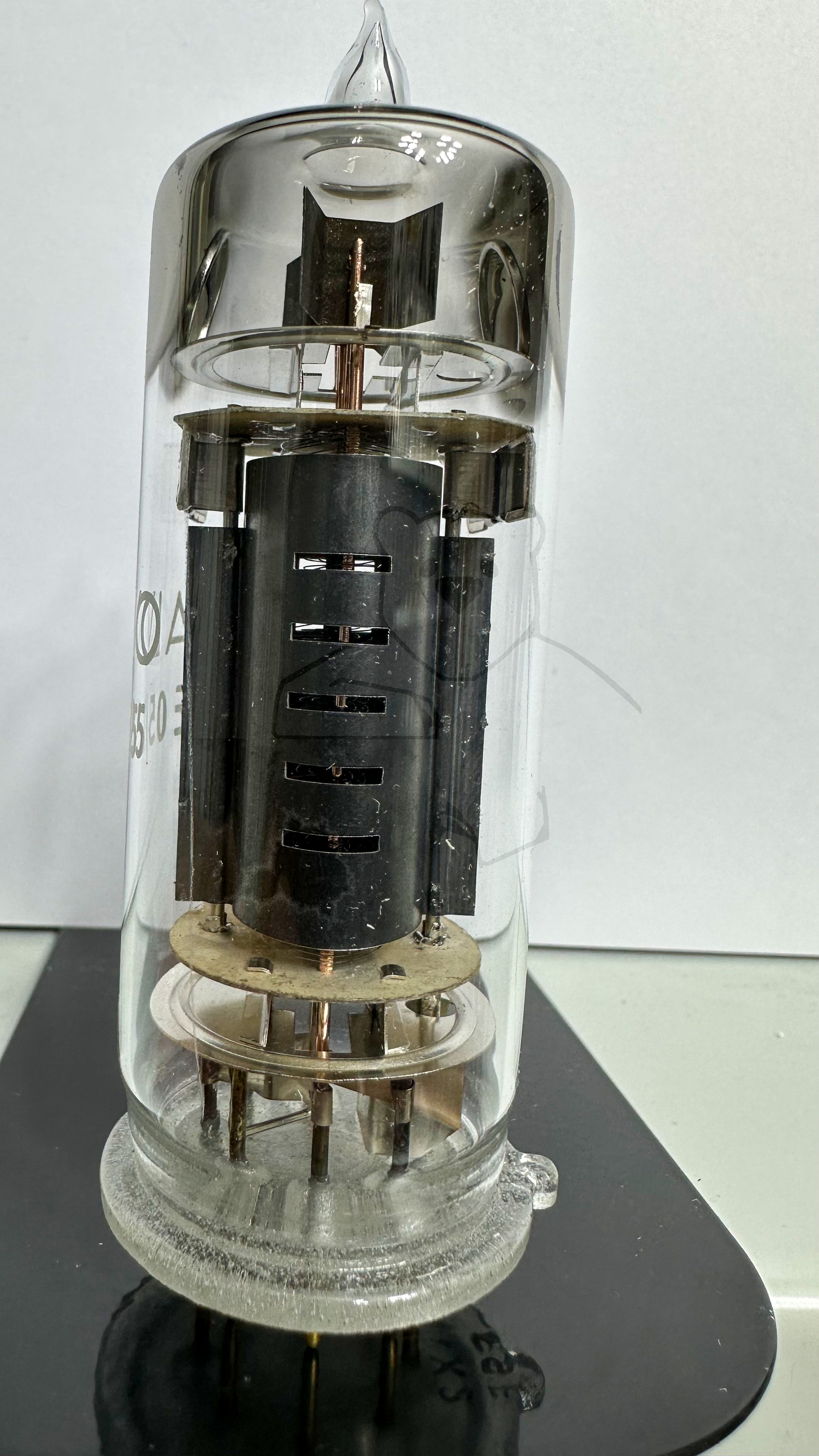

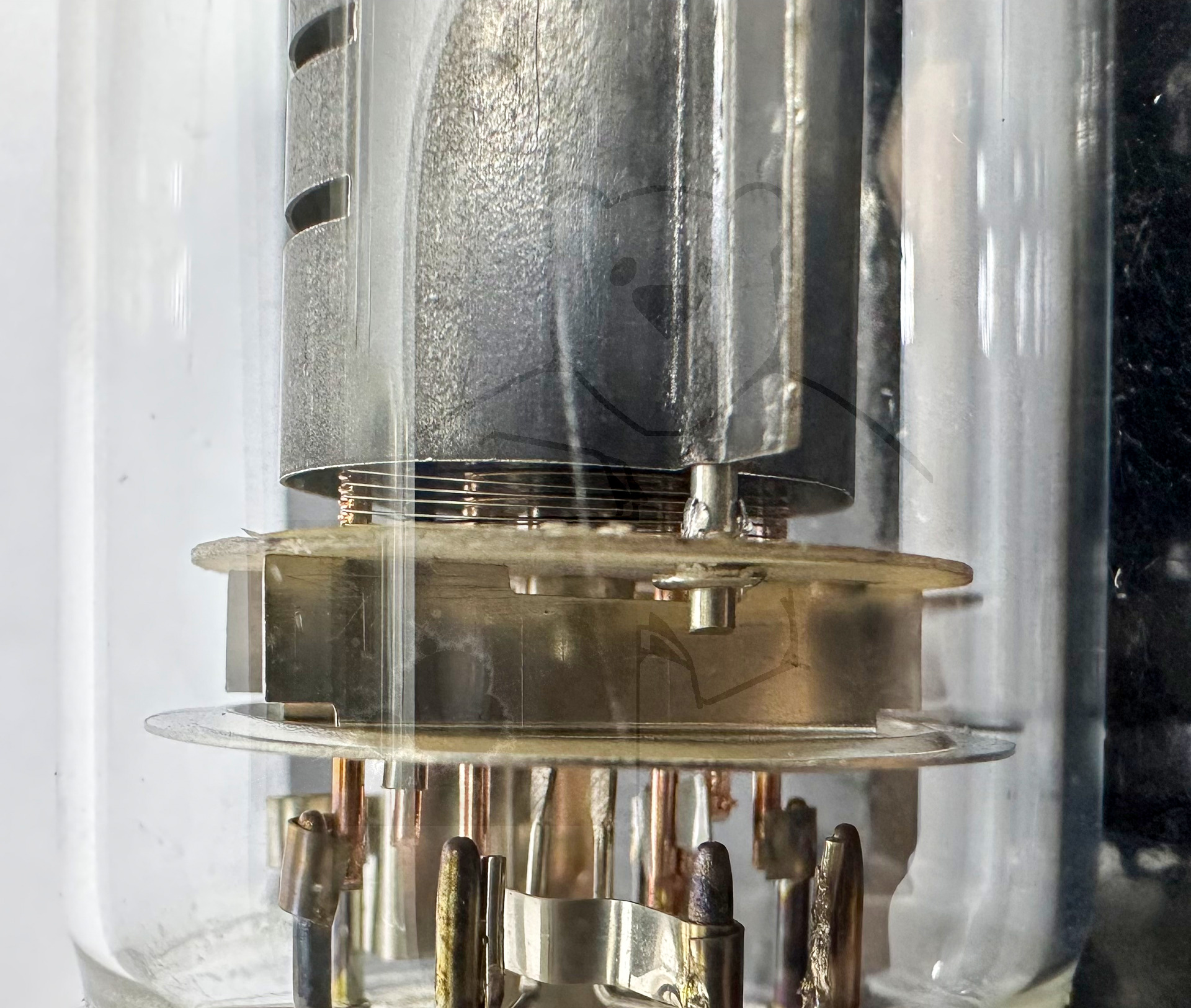

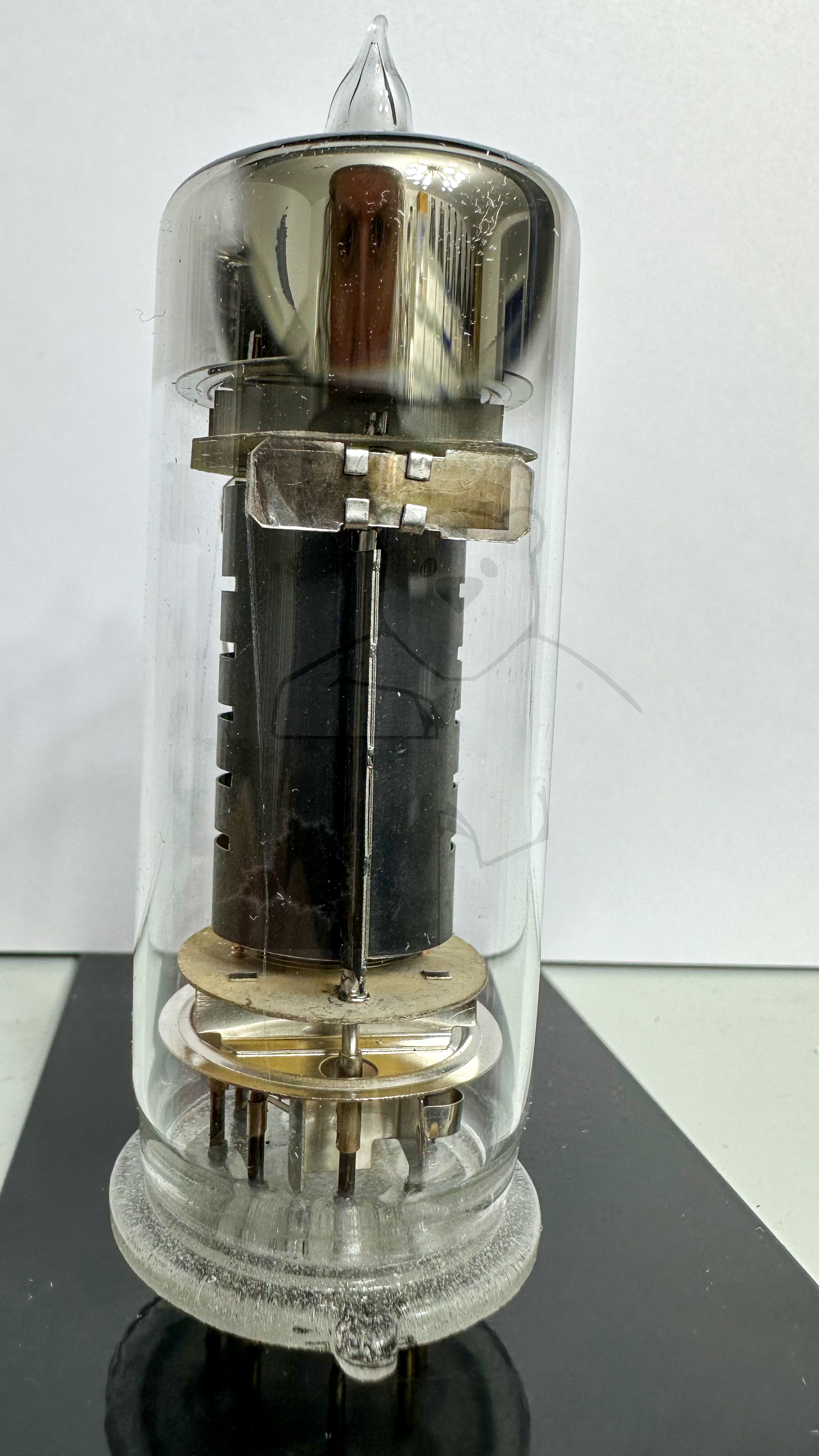

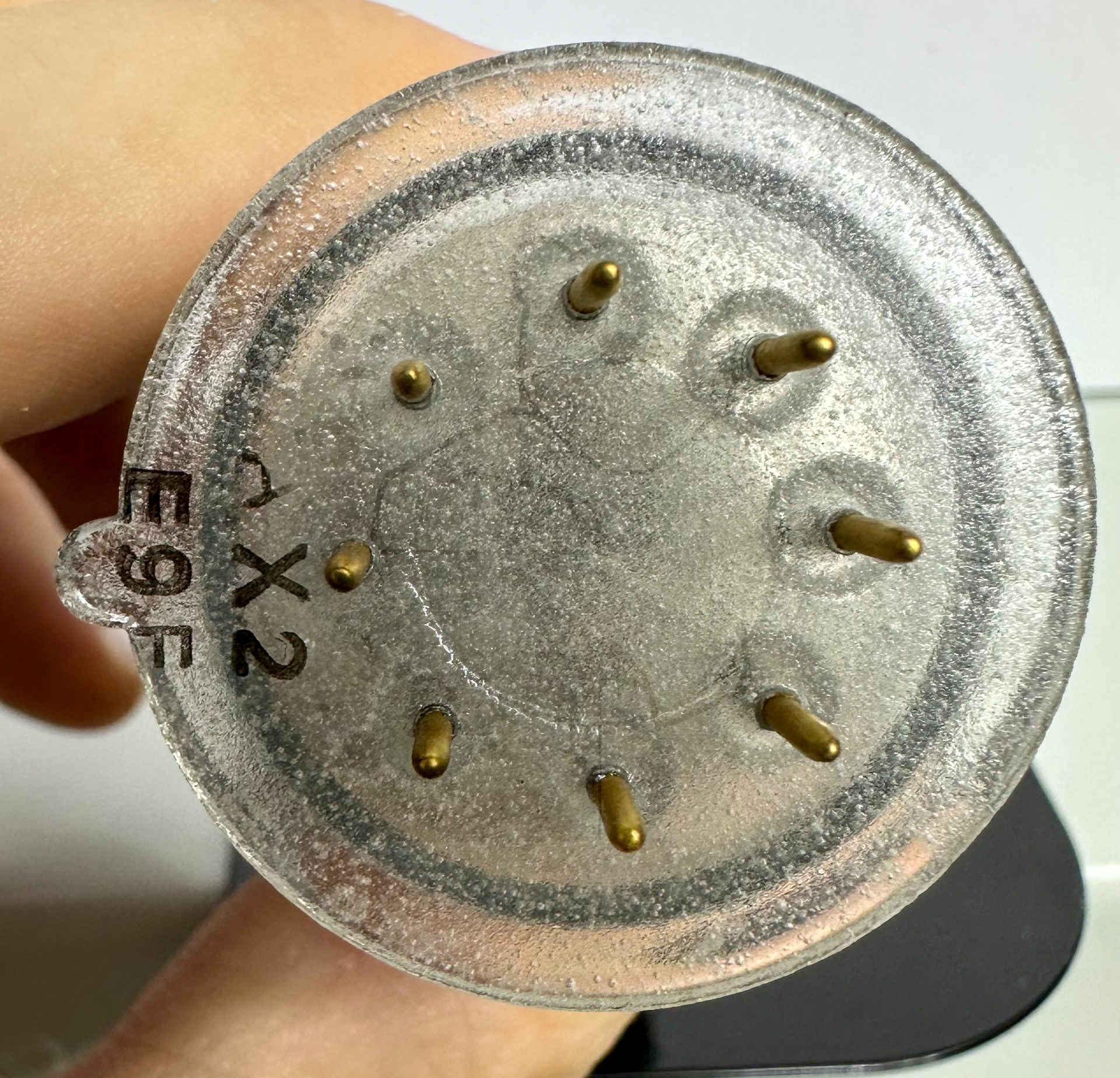

Daten und Bilder der Röhre: PE05/25

🔎 Beschreibung der Röhre: PE05/25

Name	PE05/25
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,7
Art der Heizung	Indirekt

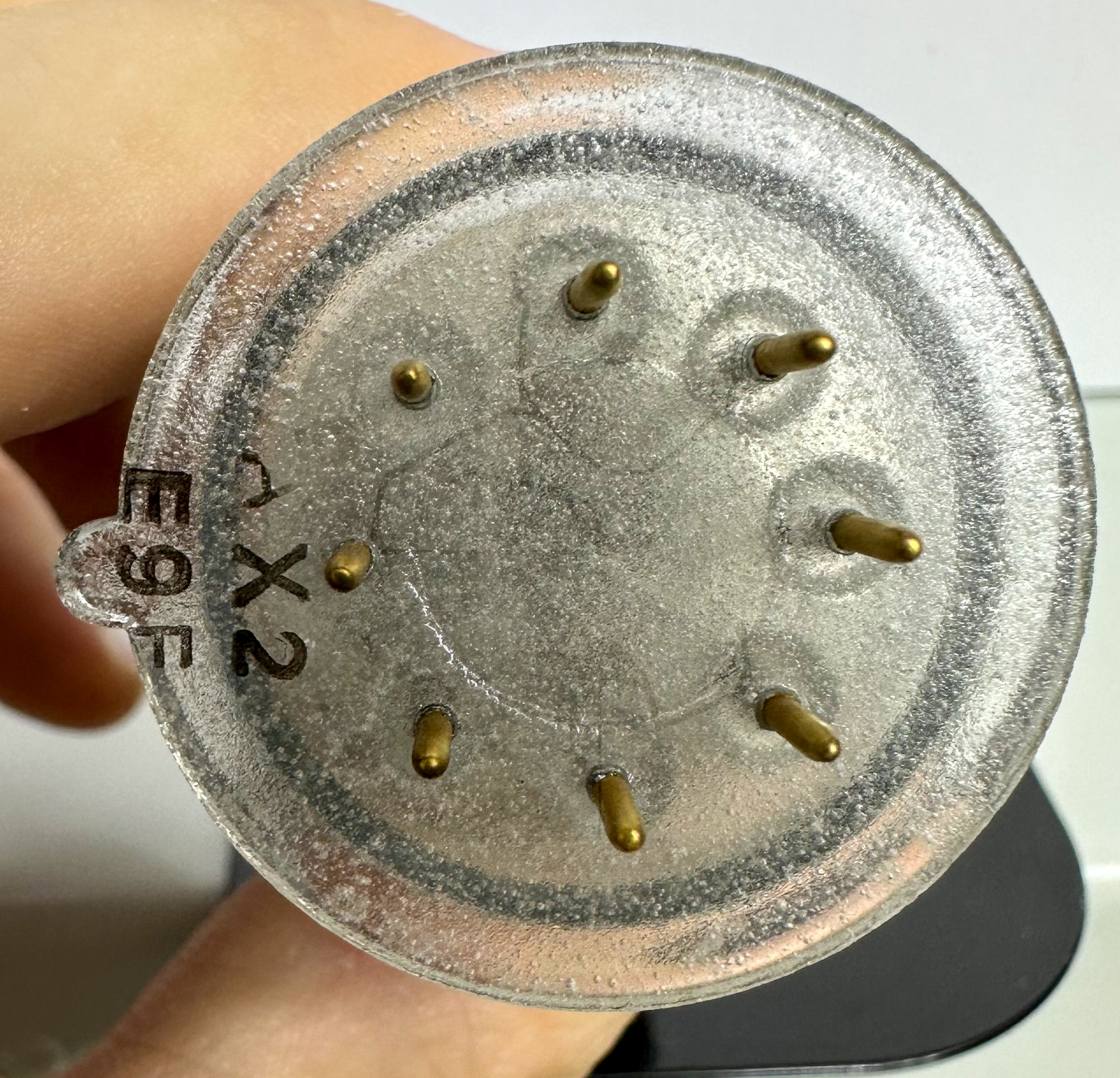

Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	11.06.2018 14:28:14

🔎 Beschreibung der Systeme für die Röhre: PE05/25

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung	s
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

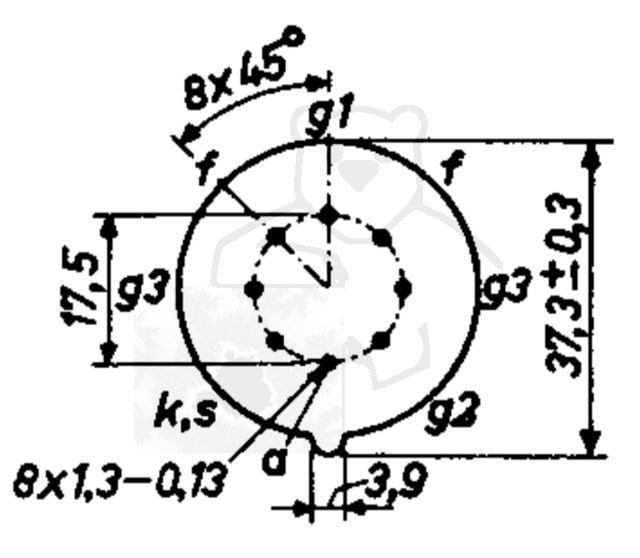

🔎 Sockelschaltung der PE05/25

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: PE05/25
Datenblatt PE05-25 Philips [www.tubedata.info].pdf (691 kB)
Datenblatt PE05-25 Valvo.pdf (341 kB)
Pruefkarte PE05-25 - Neuberger RPM370 Roehrenmessgeraet.pdf (234 kB)
