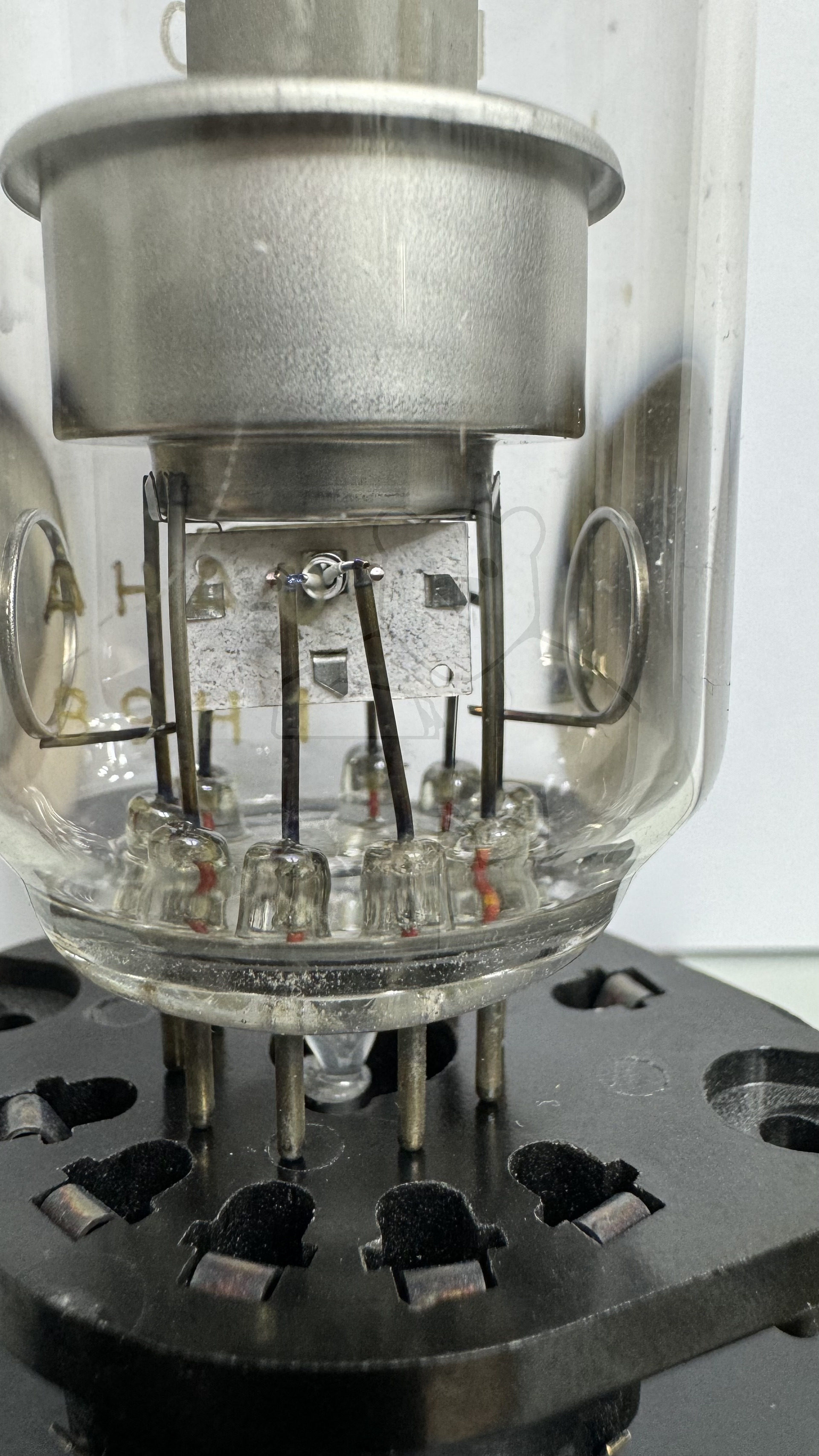

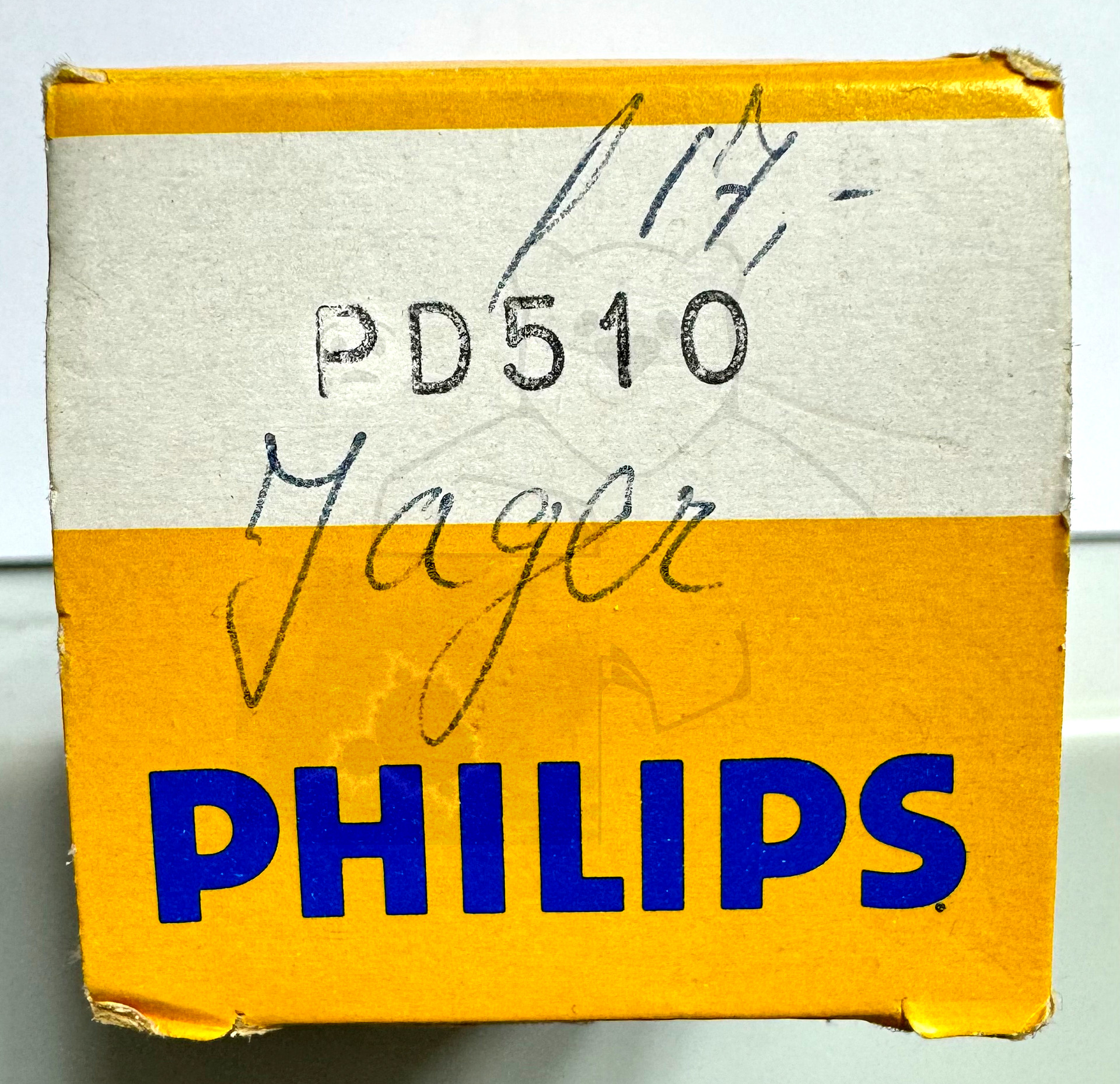

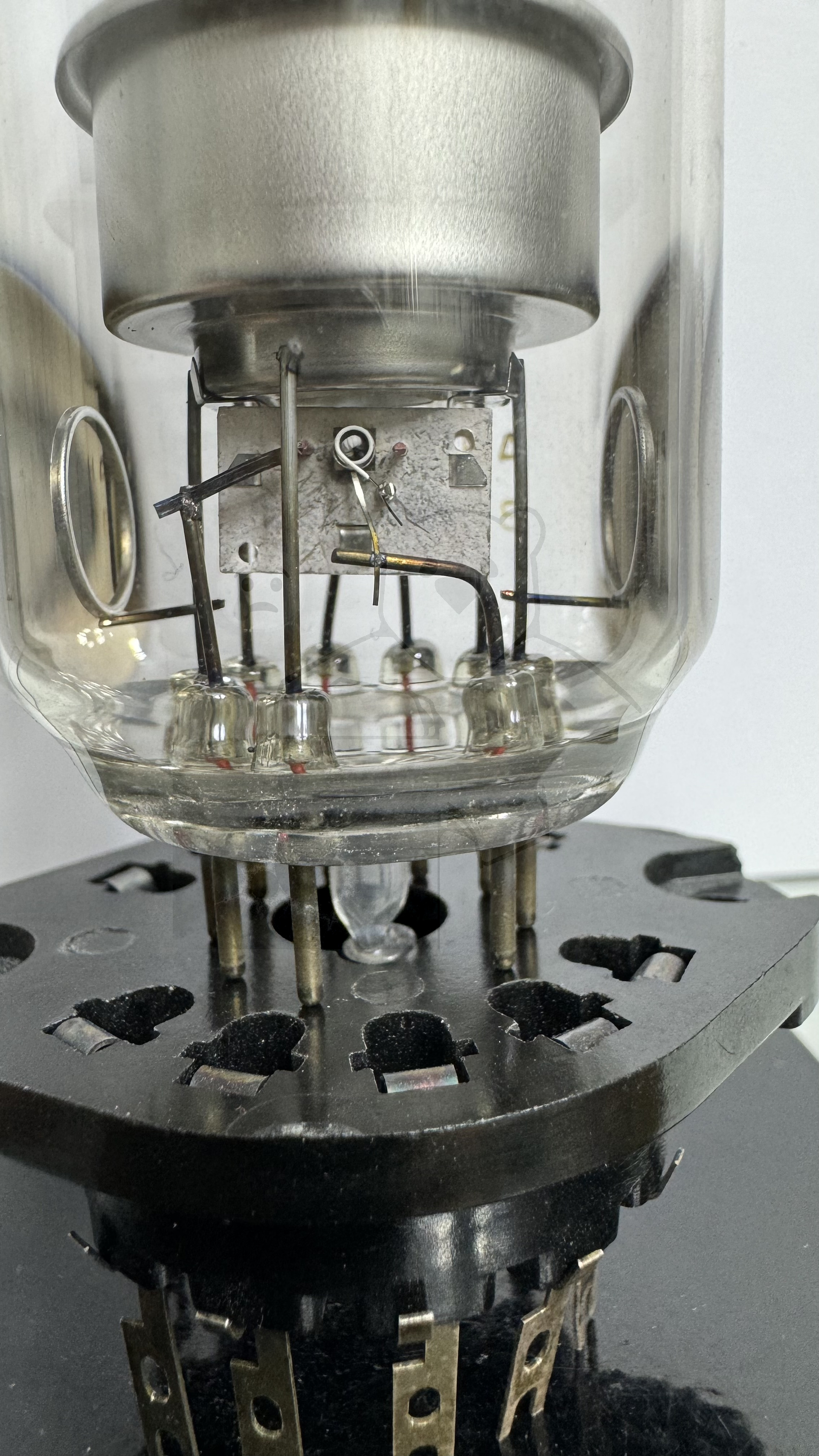

Daten und Bilder der Röhre: PD510

🔎 Beschreibung der Röhre: PD510

Name	PD510
Vergleichsname
Heizspannung (Volt)	7,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 14:26:55

🔎 Beschreibung der Systeme für die Röhre: PD510

	System 1
Kathode	1
Gitter 1	8
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	9
Funktion	→ Ballastroehre, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

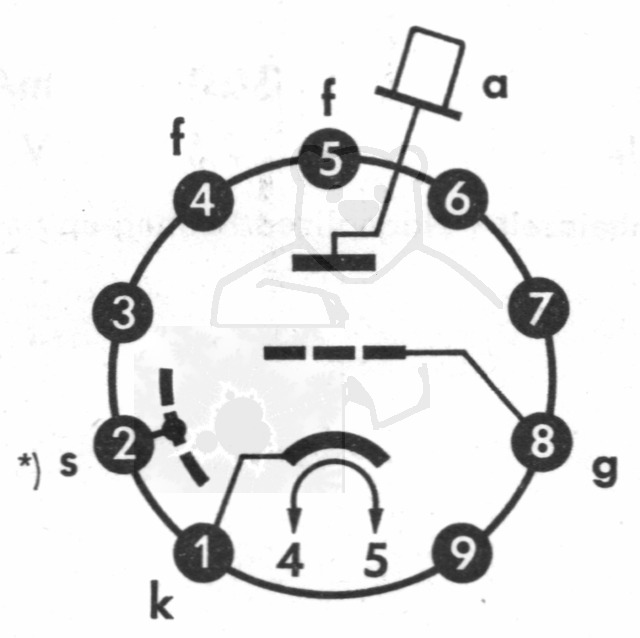

🔎 Sockelschaltung der PD510

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PD510
Datenblatt PD510 Philips [www.tubedata.info].pdf (72 kB)
