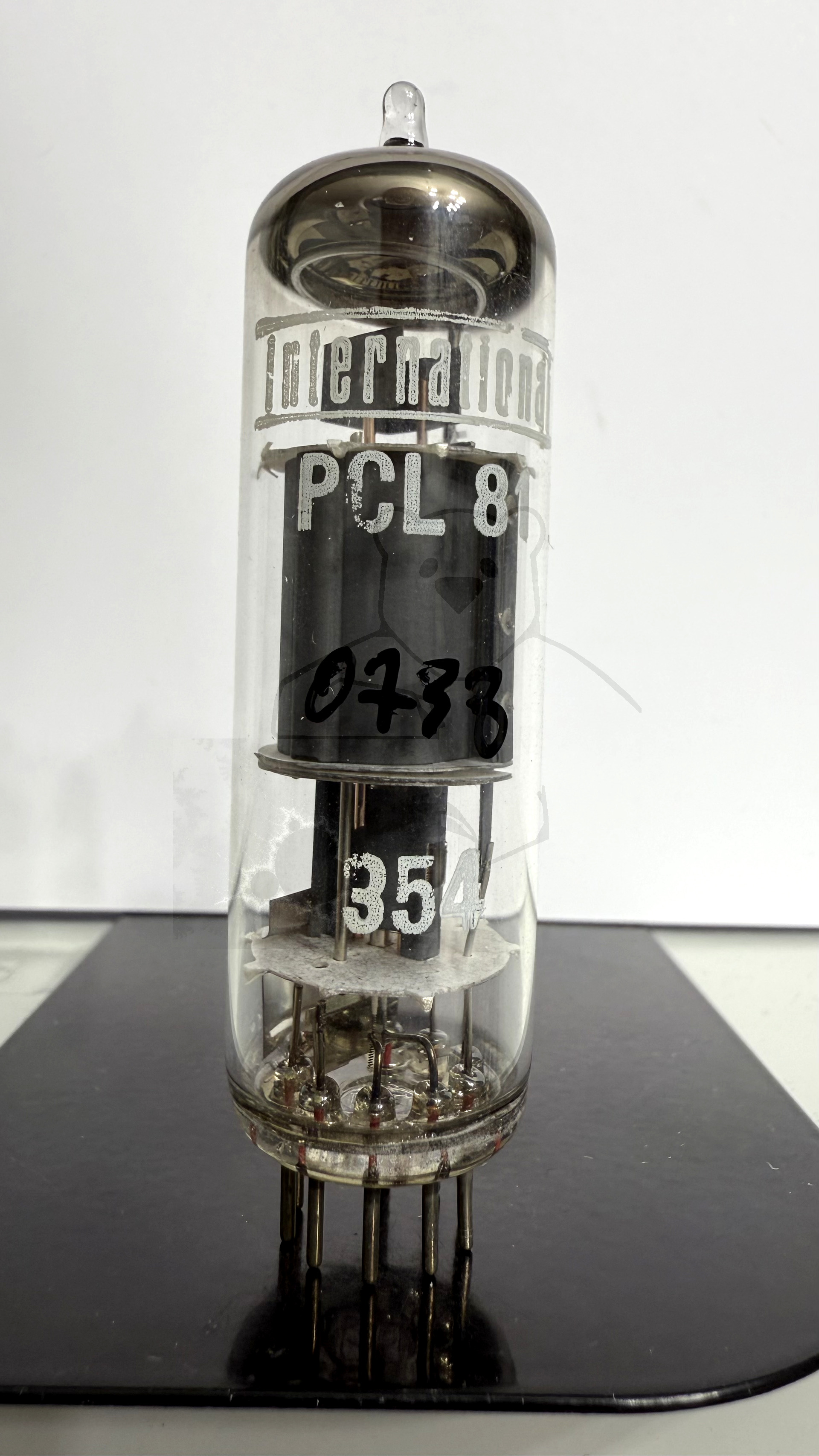

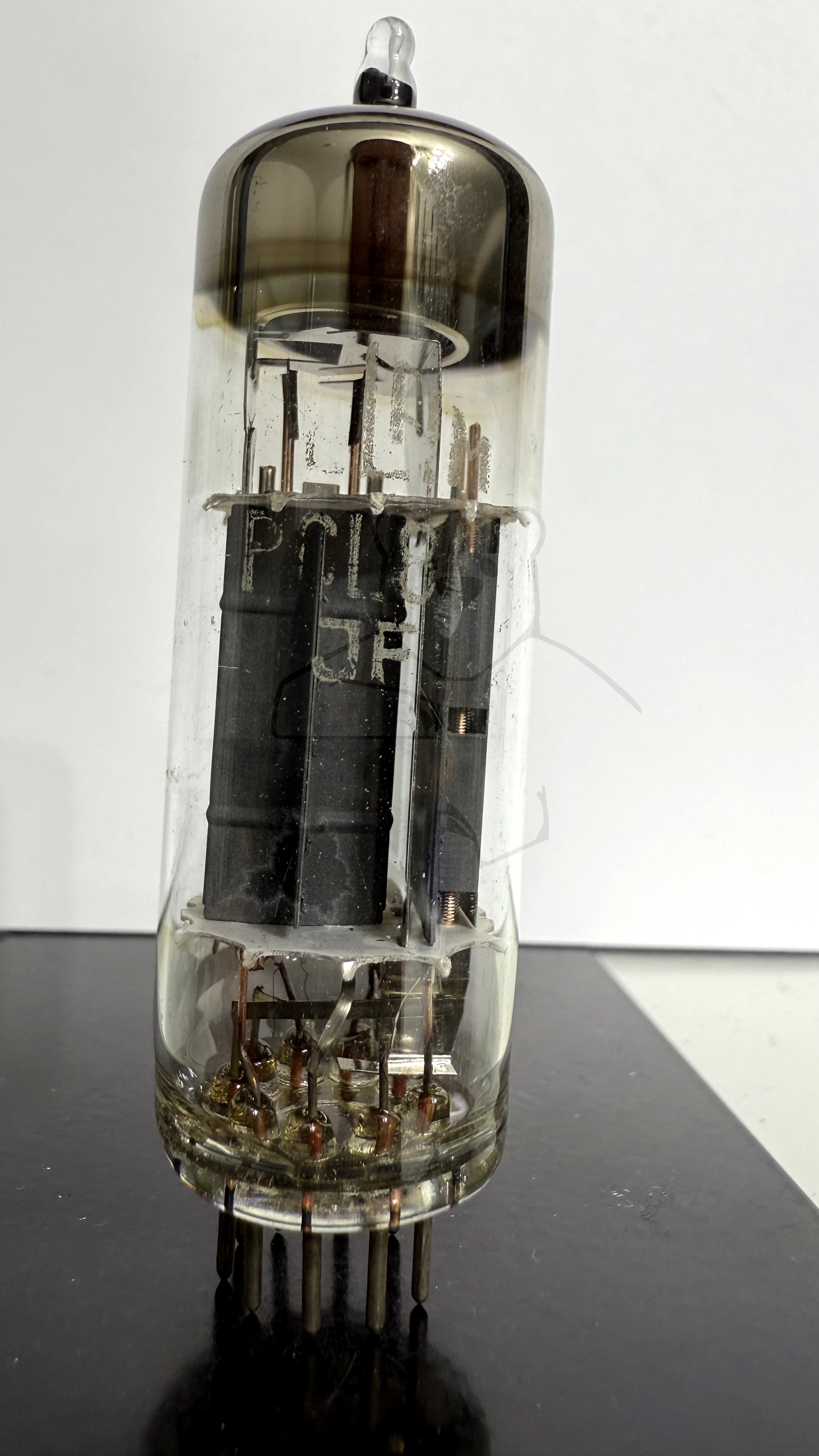

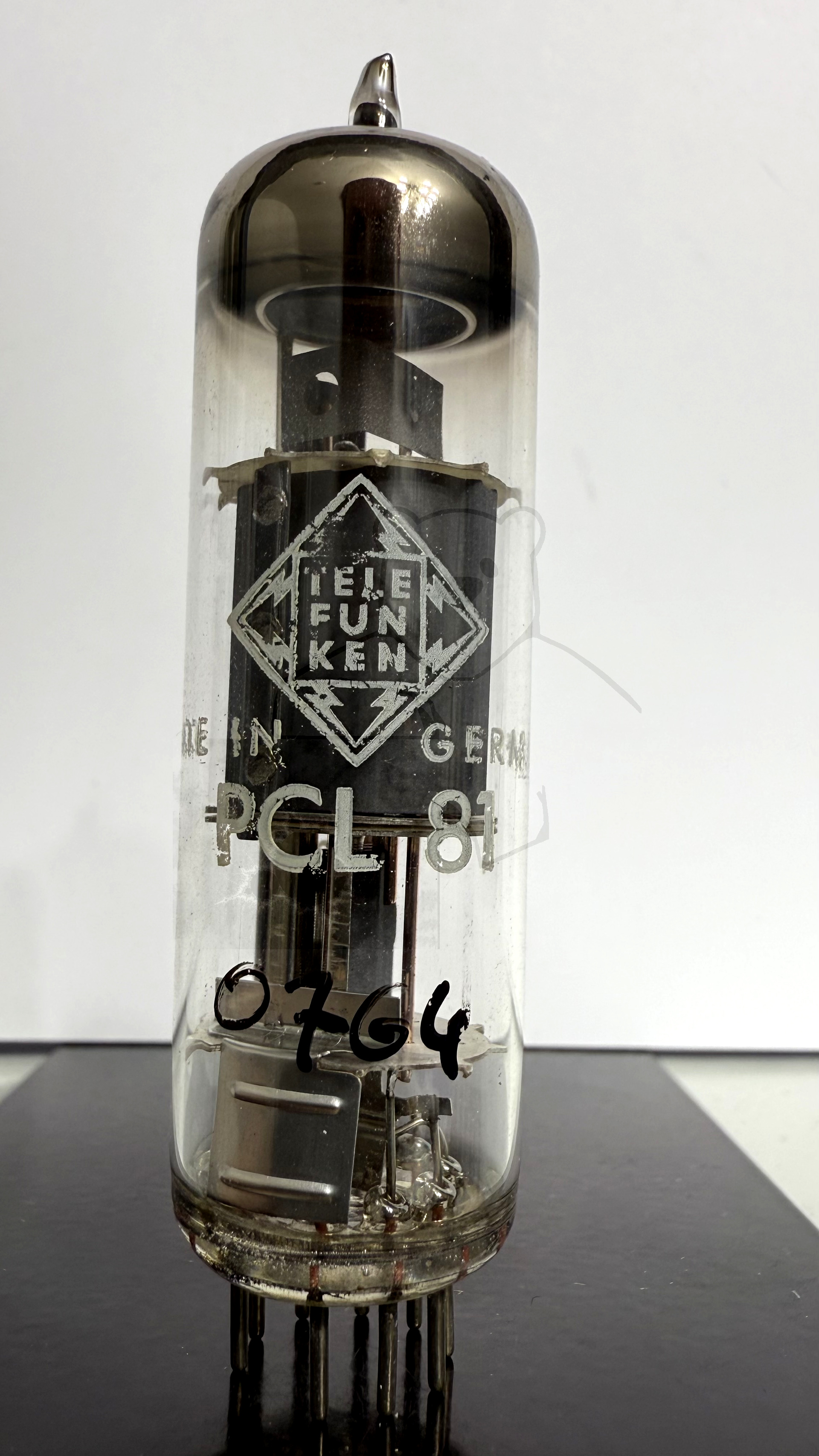

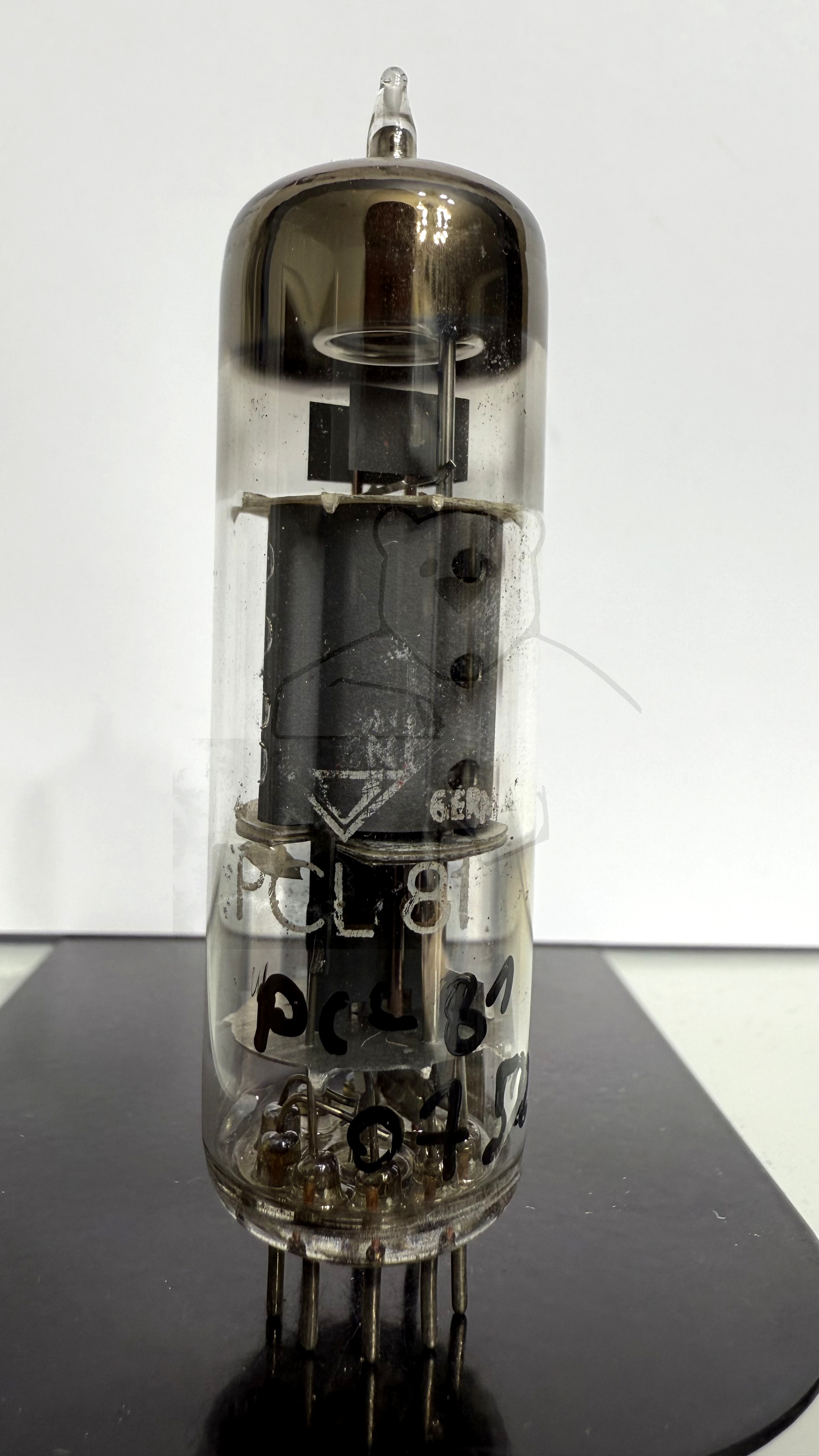

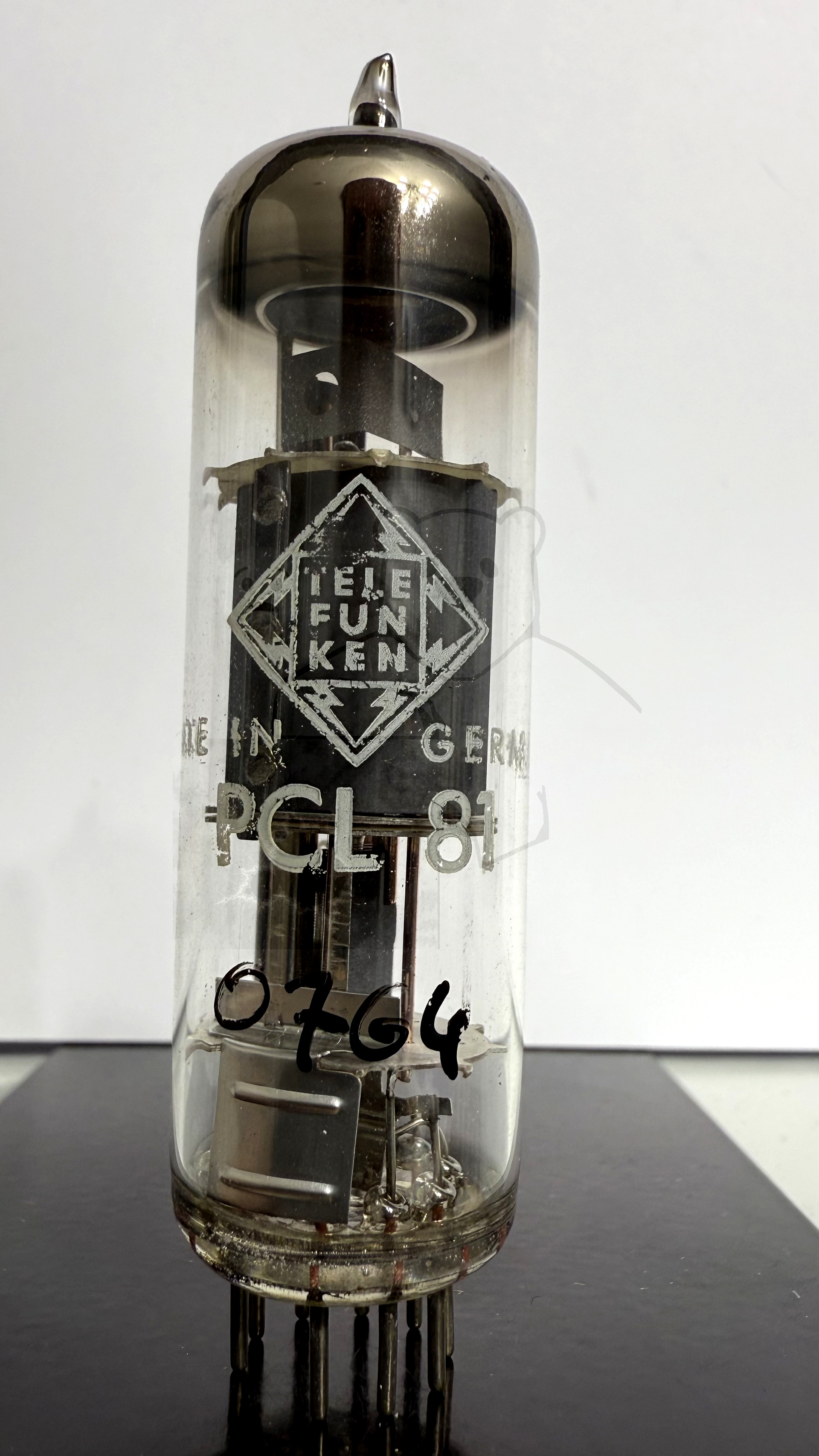

Daten und Bilder der Röhre: PCL81

🔎 Beschreibung der Röhre: PCL81

Name	PCL81
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PCL81

	System 1	System 2
Kathode	3, 8	3, 8
Gitter 1	1	9
Gitter 2		2
Gitter 3		3, 8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

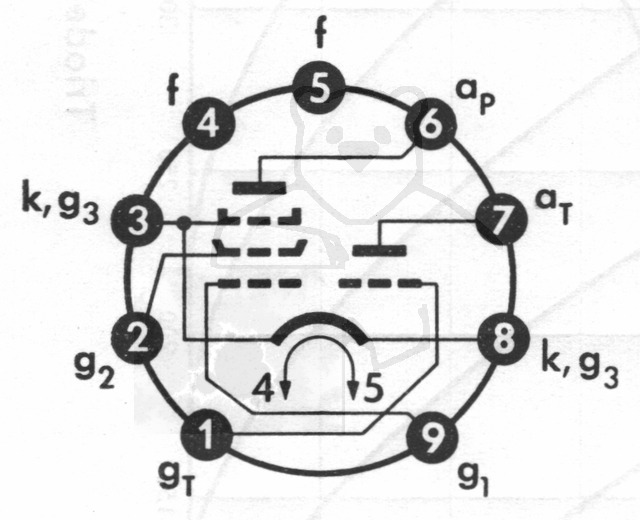

🔎 Sockelschaltung der PCL81

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PCL81
Datenblatt PCL81 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (3512 kB)
Datenblatt PCL81 Valvo.pdf (106 kB)
Pruefkarte PCL81 - Karte 1 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte PCL81 - Karte 2 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte PCL81 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte PCL81 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (186 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
