🔎 Beschreibung der Röhre: PCH200
| Name | PCH200 |
| Vergleichsname | 9V9 |
| Heizspannung (Volt) | 9 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Dekal, 10pol. → Liste aller Röhren mit: Dekal, 10pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:10 |
🔎 Beschreibung der Systeme für die Röhre: PCH200
| System 1 | System 2 | |
| Kathode | 9 | 1 |
| Gitter 1 | 8 | 3 |
| Gitter 2 | 4 | |
| Gitter 3 | 2 | |
| Gitter 4 | 4 | |
| Gitter 5 | 1 | |
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 10 | 7 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 5, 6 | 5, 6 |
| Abschirmung | 1 | 1 |
| Funktion | → Bildsynchronisation |
→ Bildsynchronisation |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der PCH200
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PCH200
Datenblatt PCH200 Philips [www.tubedata.info].pdf (170 kB)
Datenblatt PCH200 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (1920 kB)
Pruefkarte PCH200 Karte 1 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (282 kB)
Pruefkarte PCH200 Karte 2 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (283 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PCH200

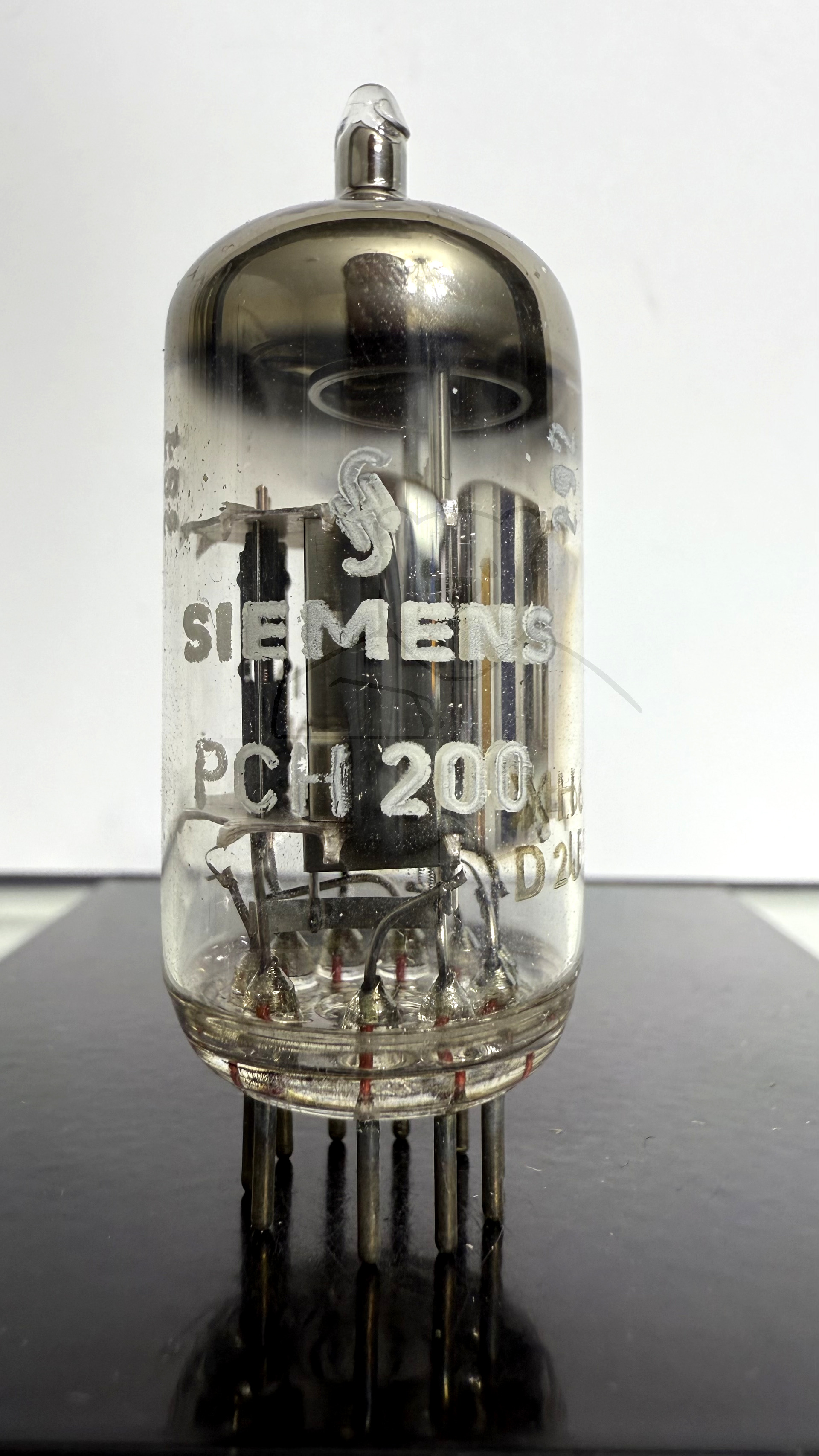

Röhre PCH200 #7332 Bild 1

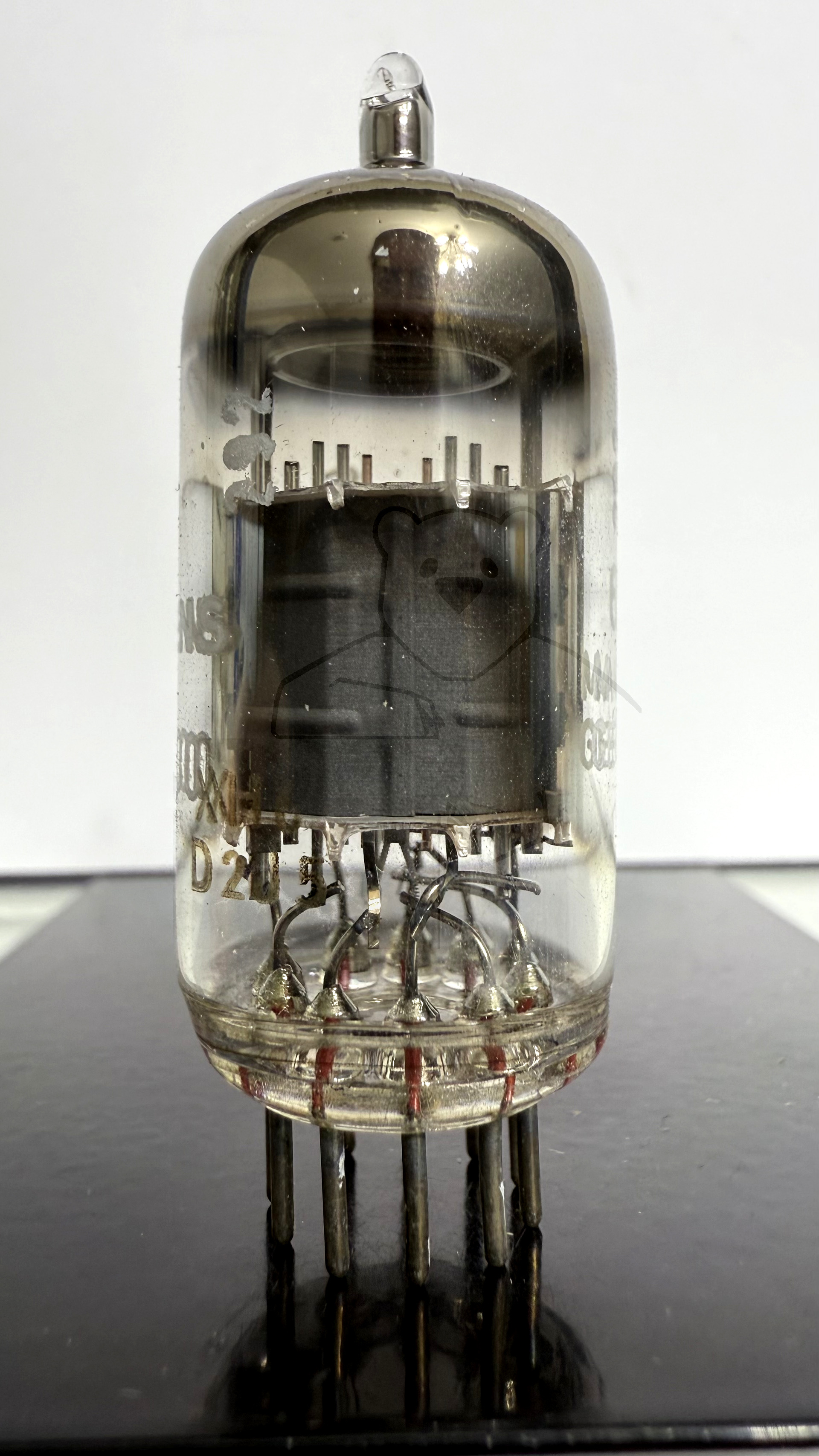

Röhre PCH200 #7332 Bild 2
Röhre PCH200 #7332 Bild 3

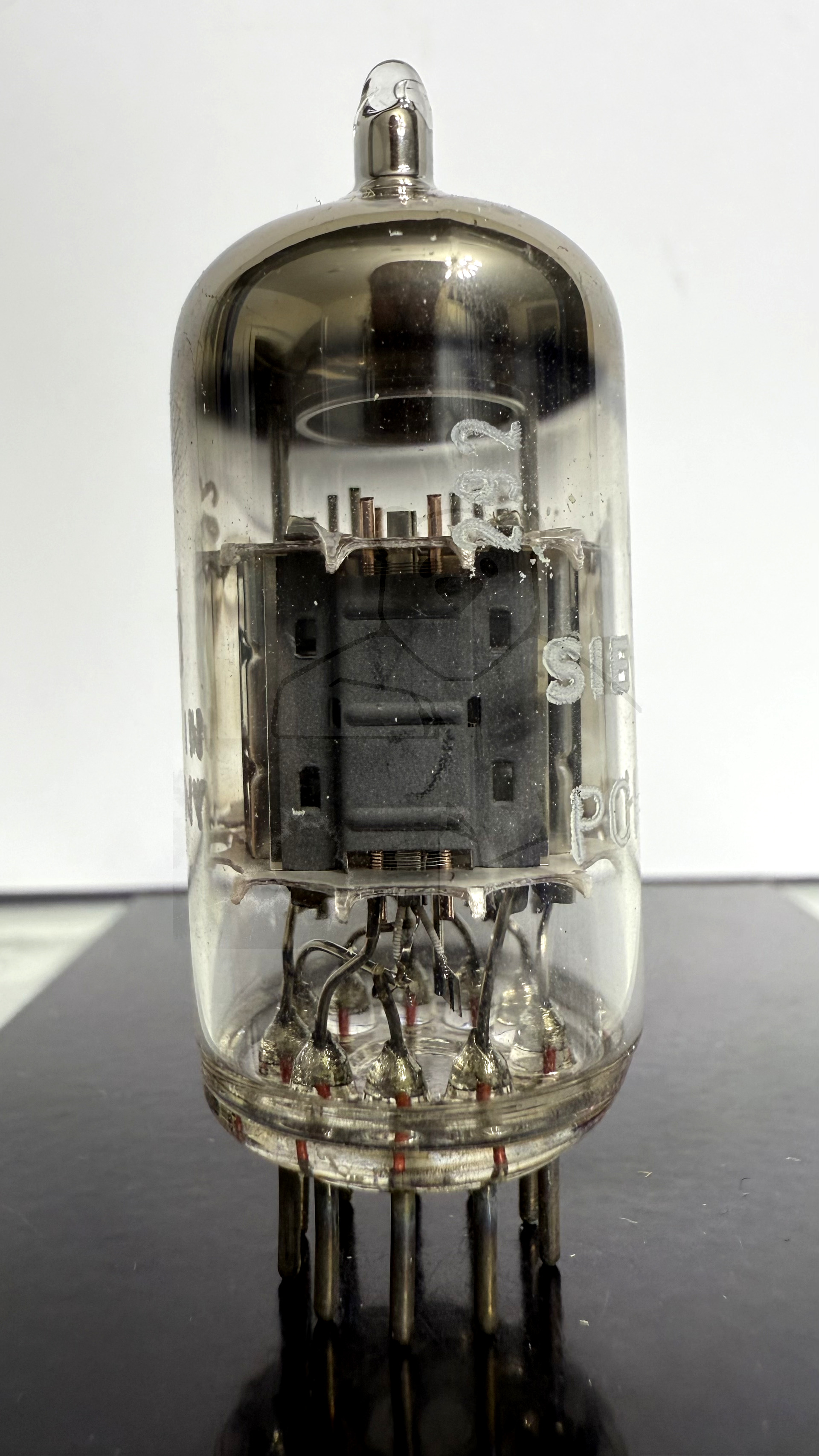

Röhre PCH200 #7332 Bild 4

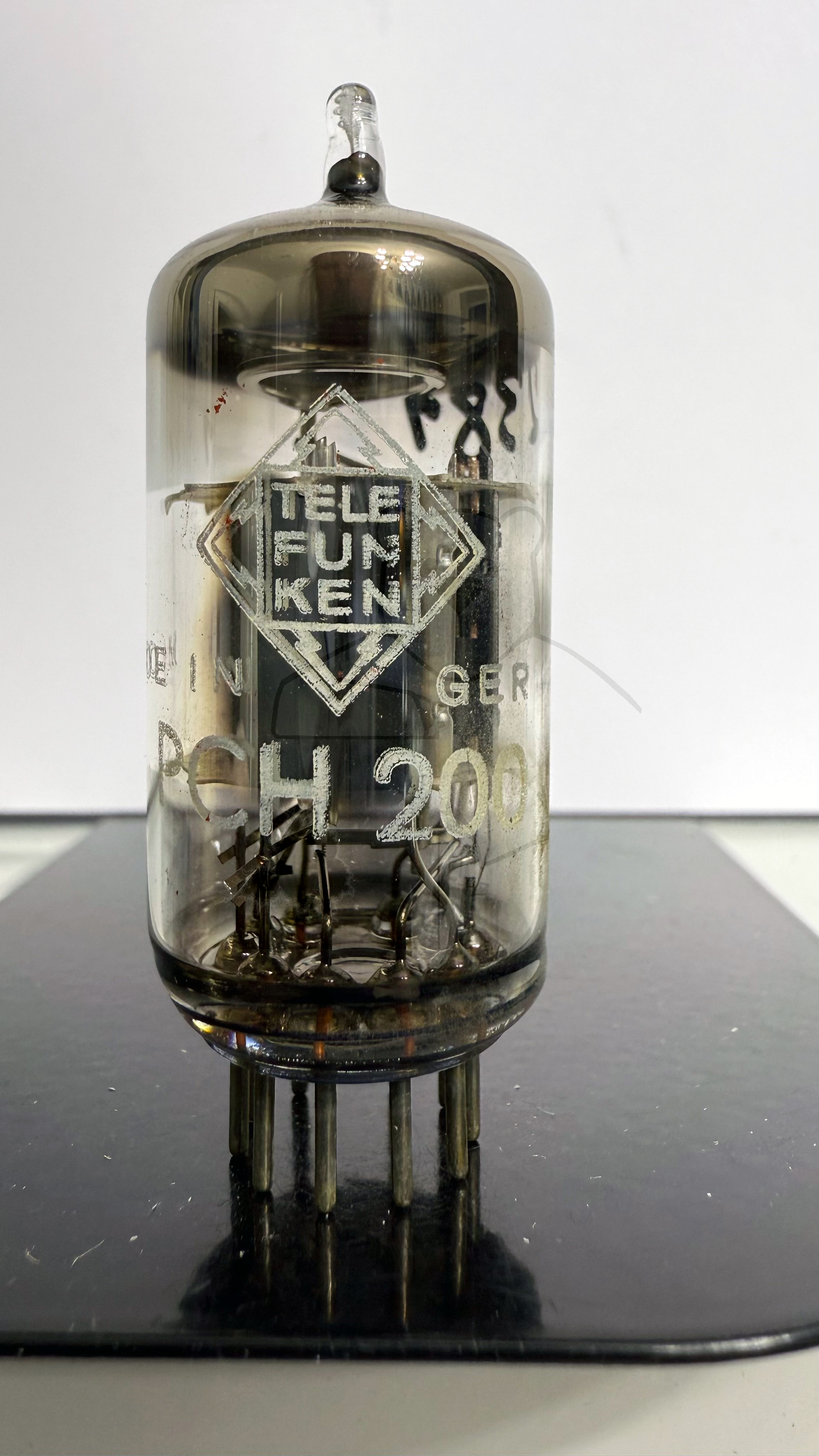

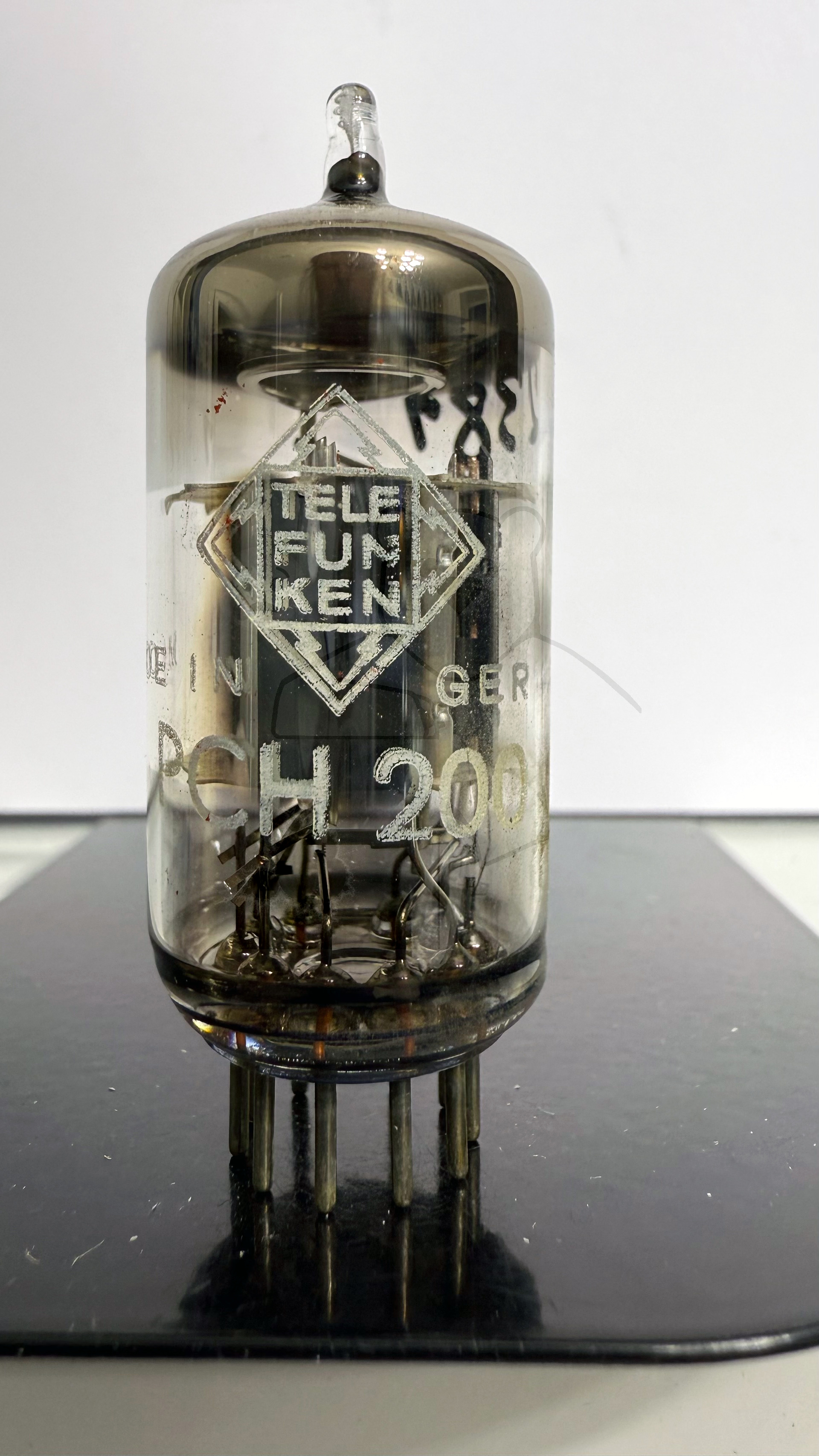

Röhre PCH200 #2381 Bild 1

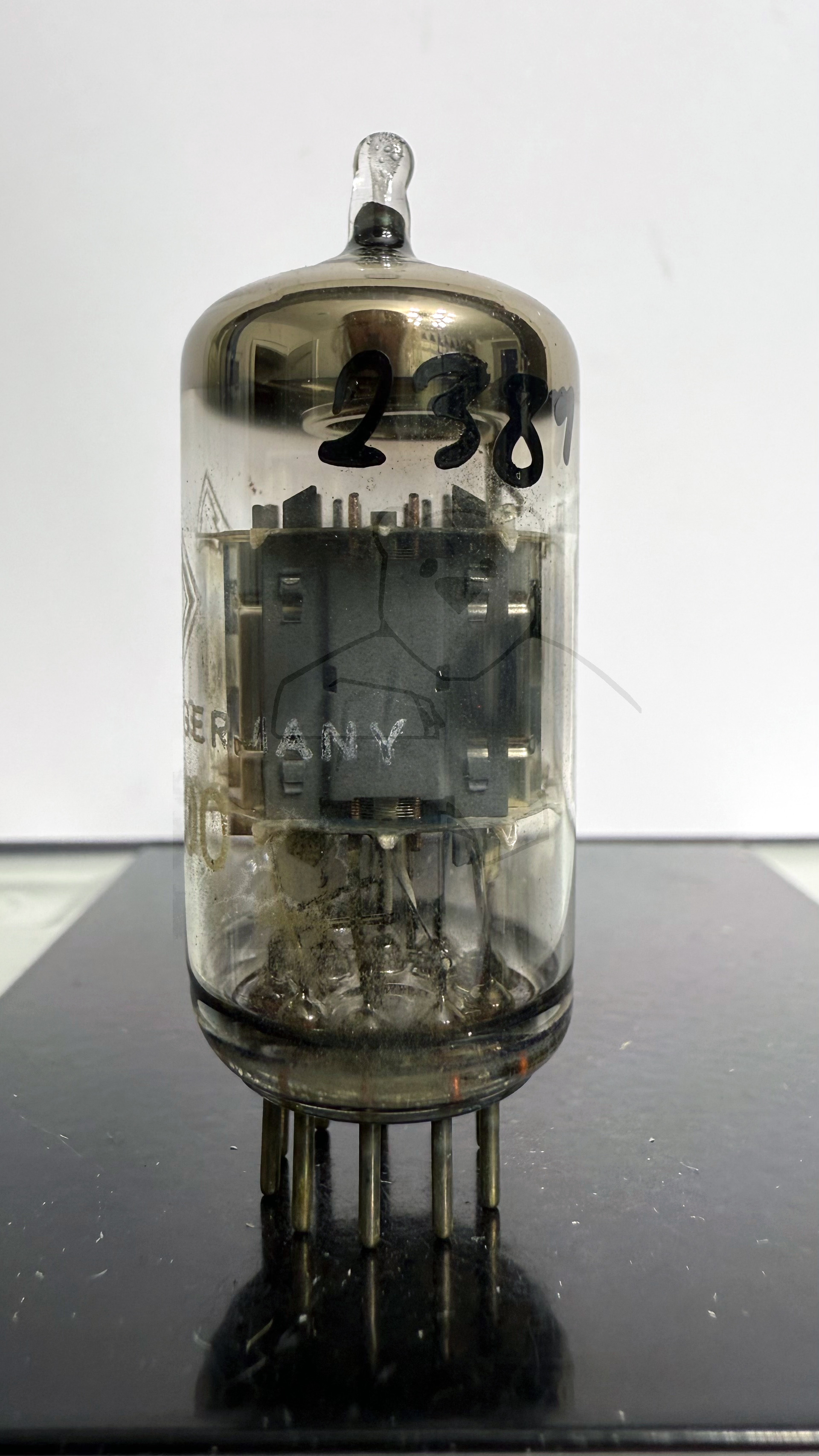

Röhre PCH200 #2381 Bild 2

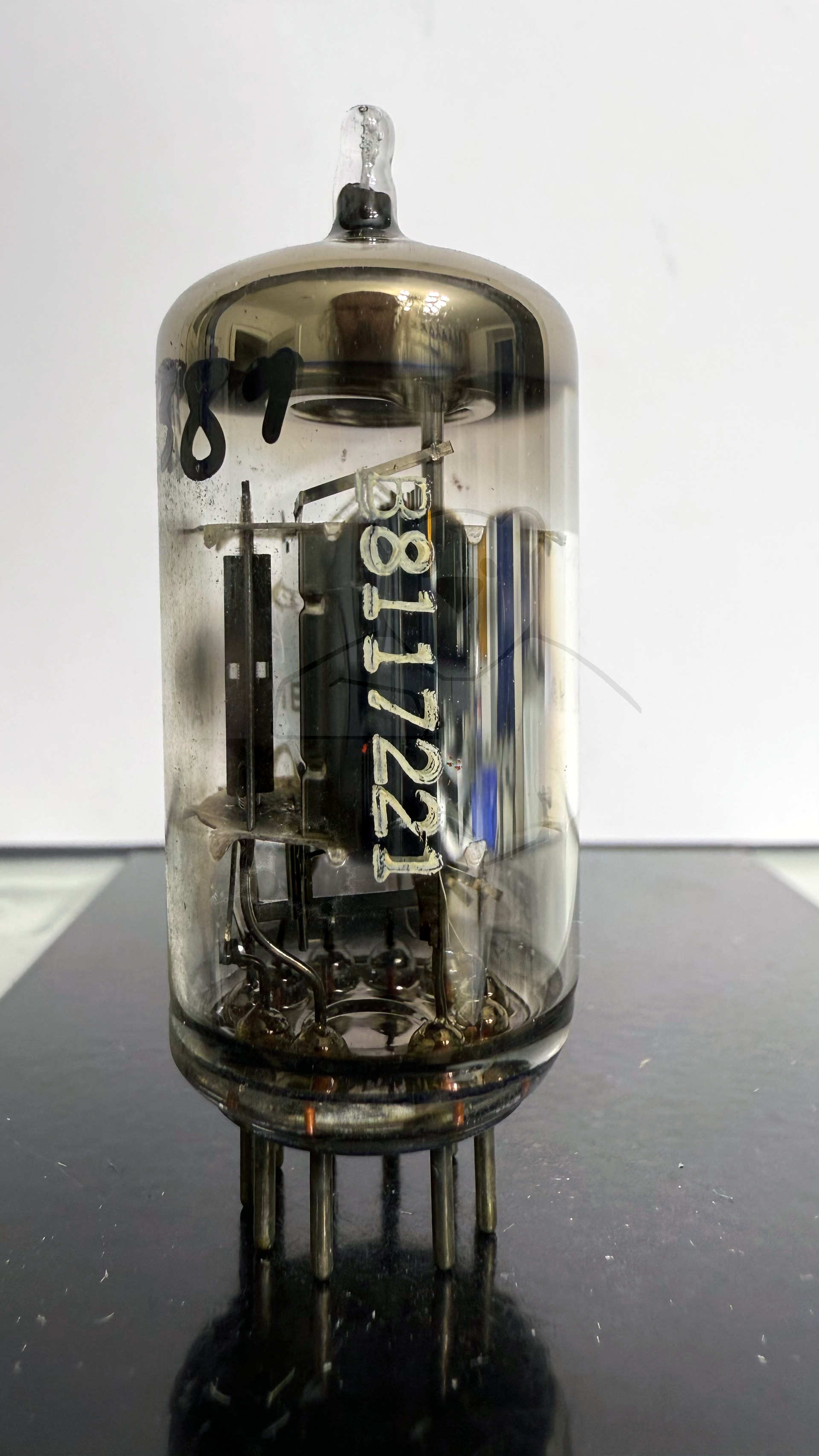

Röhre PCH200 #2381 Bild 3

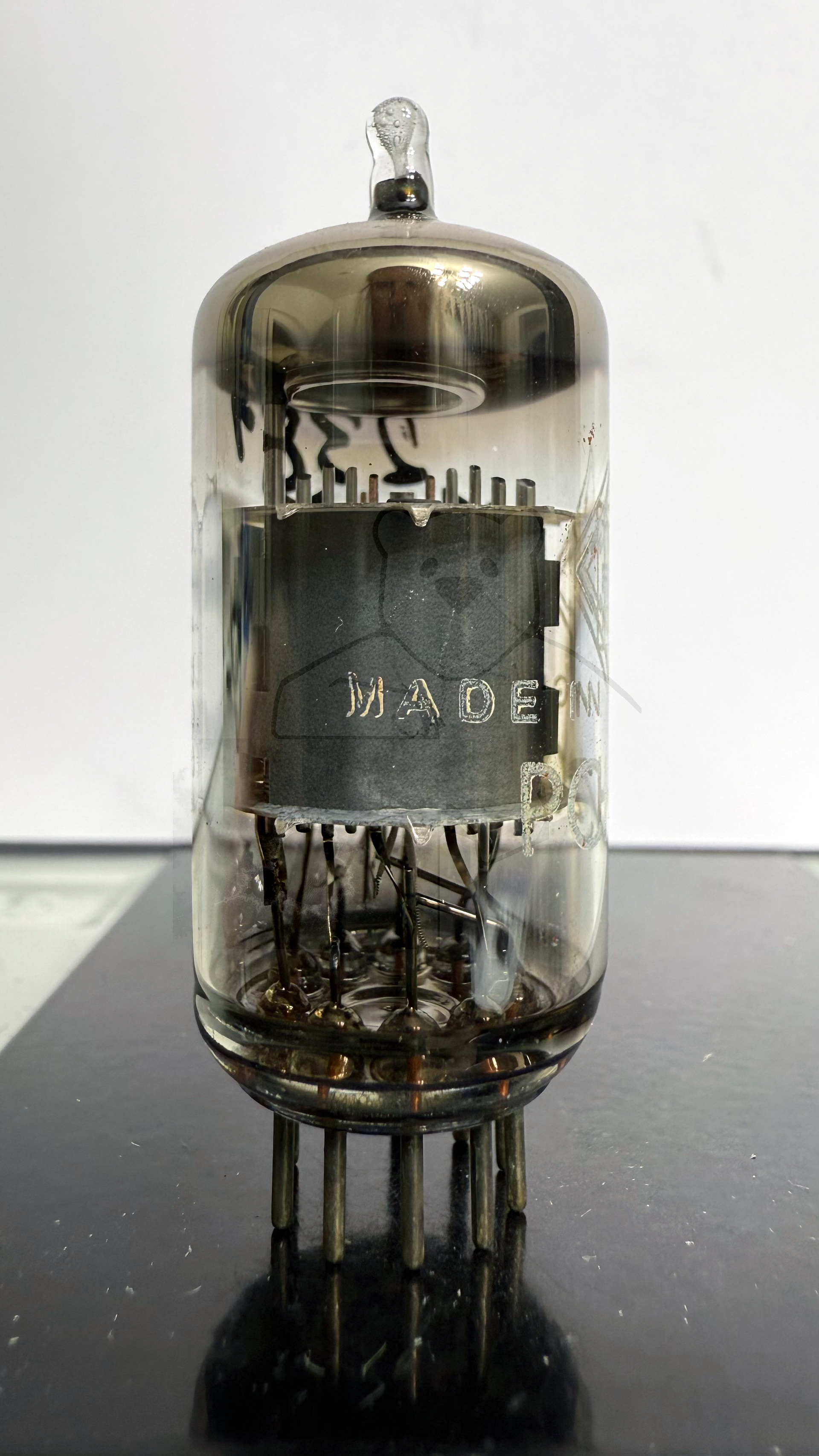

Röhre PCH200 #2381 Bild 4

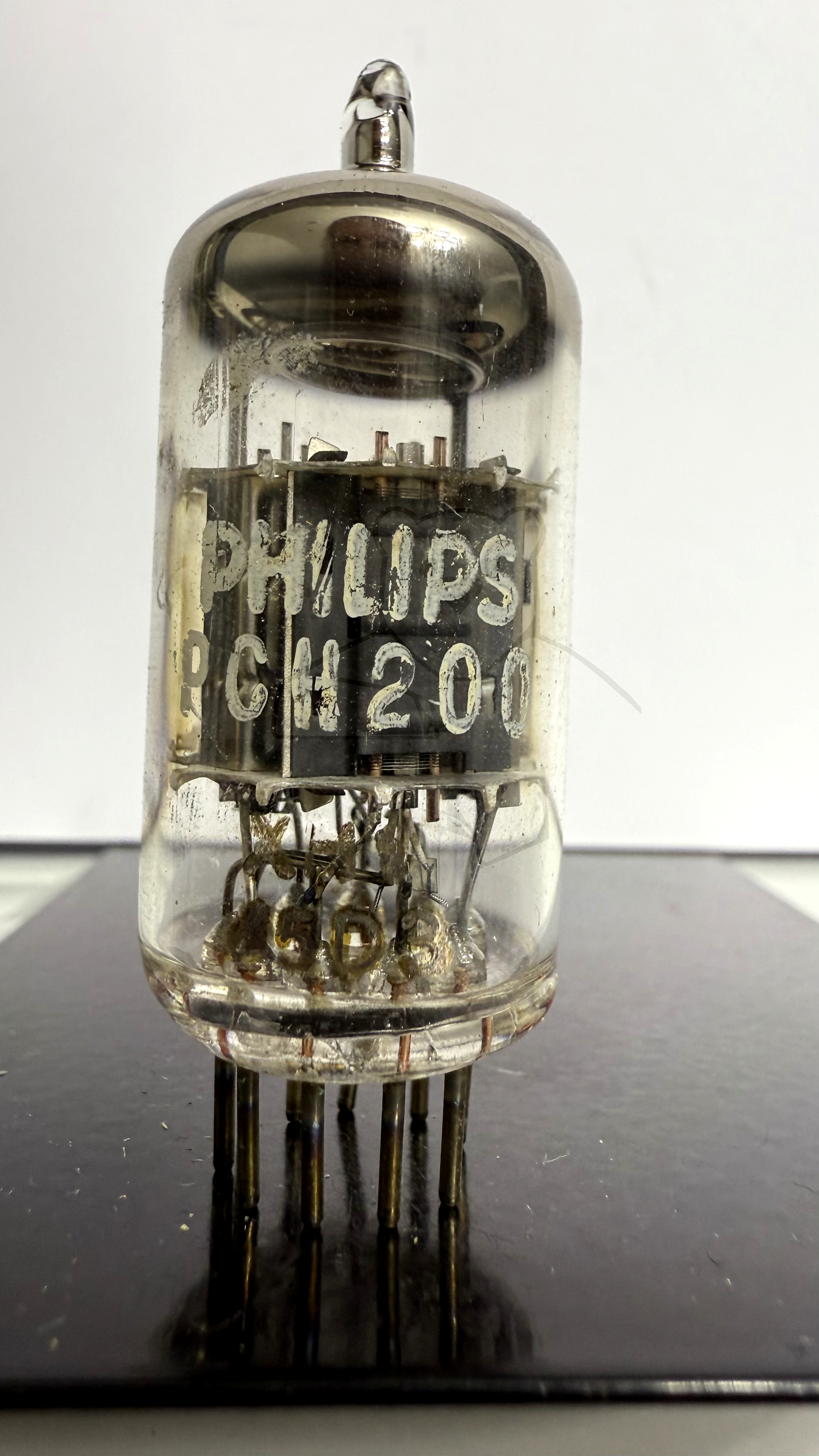

Röhre PCH200 #4164 Bild 1

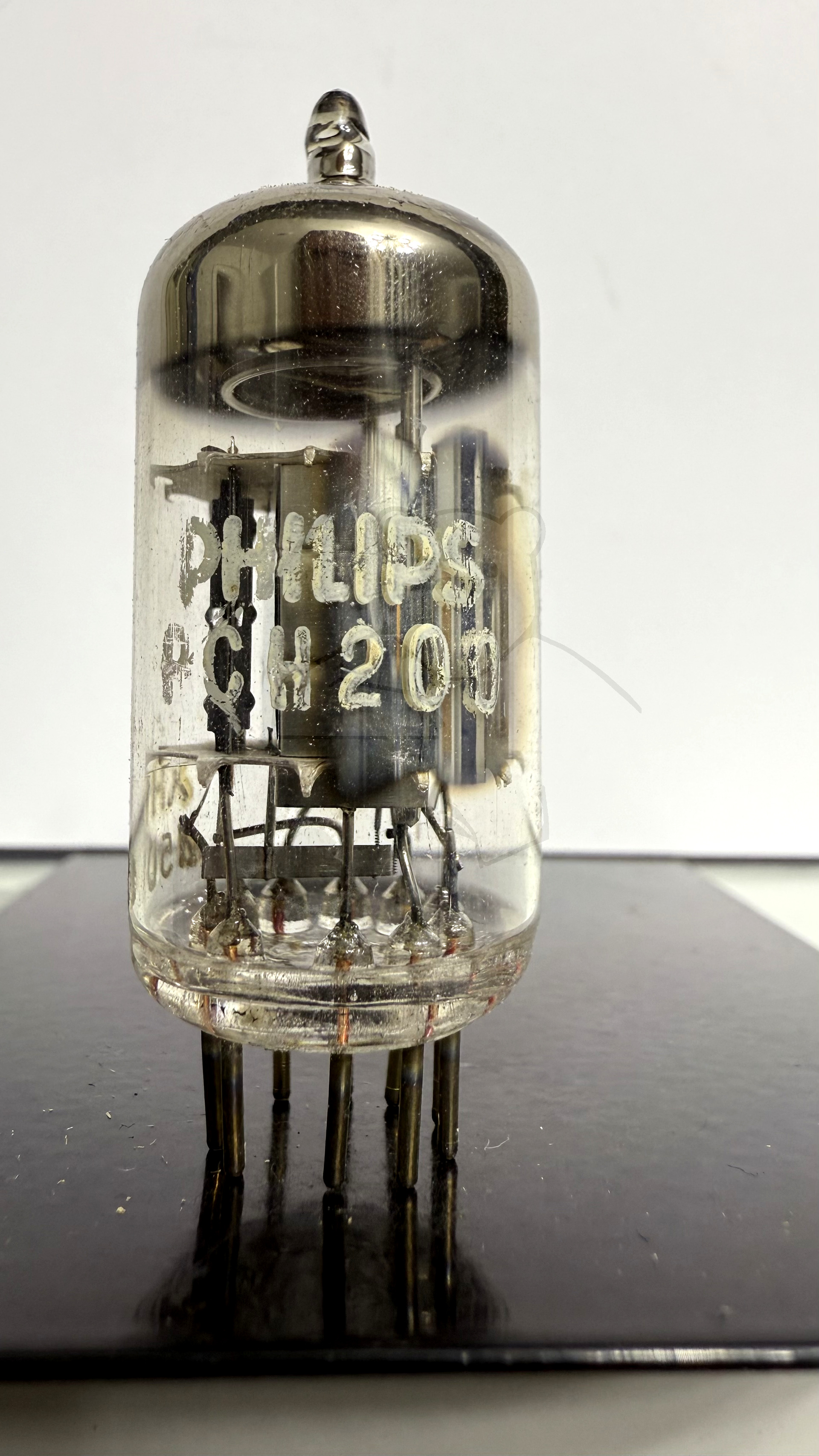

Röhre PCH200 #4165 Bild 1

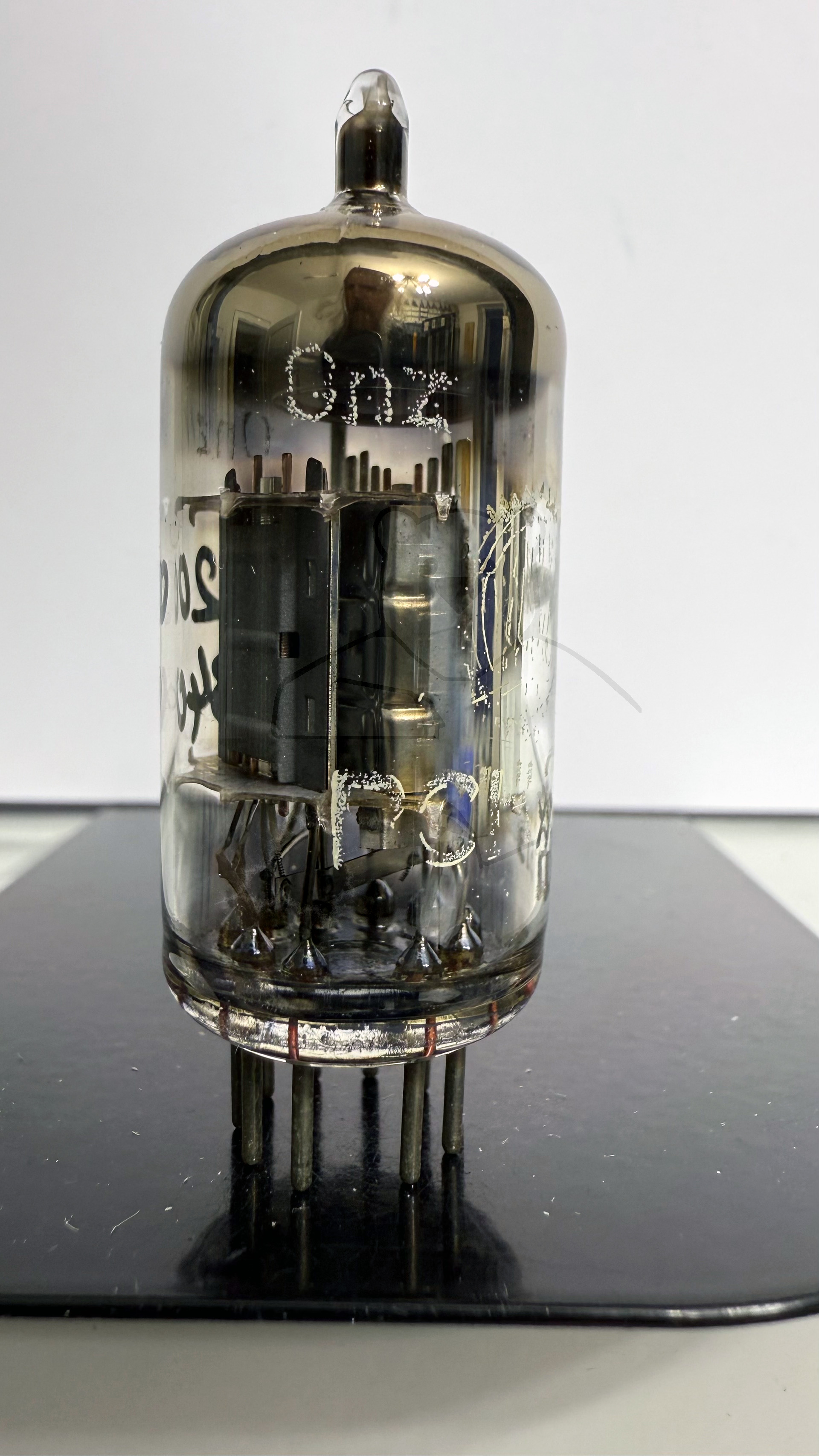

Röhre PCH200 #2340 Bild 1

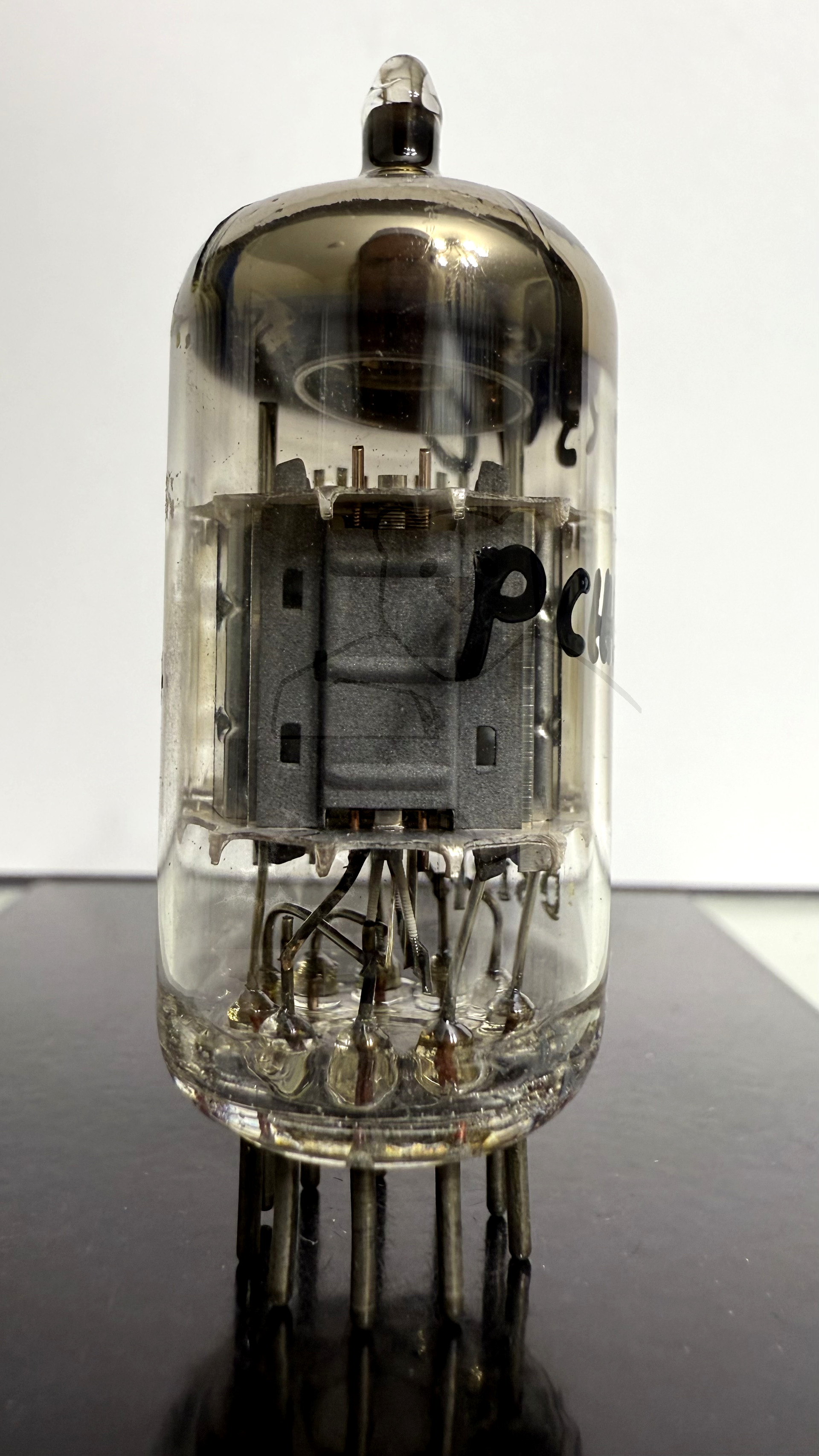

Röhre PCH200 #2390 Bild 1

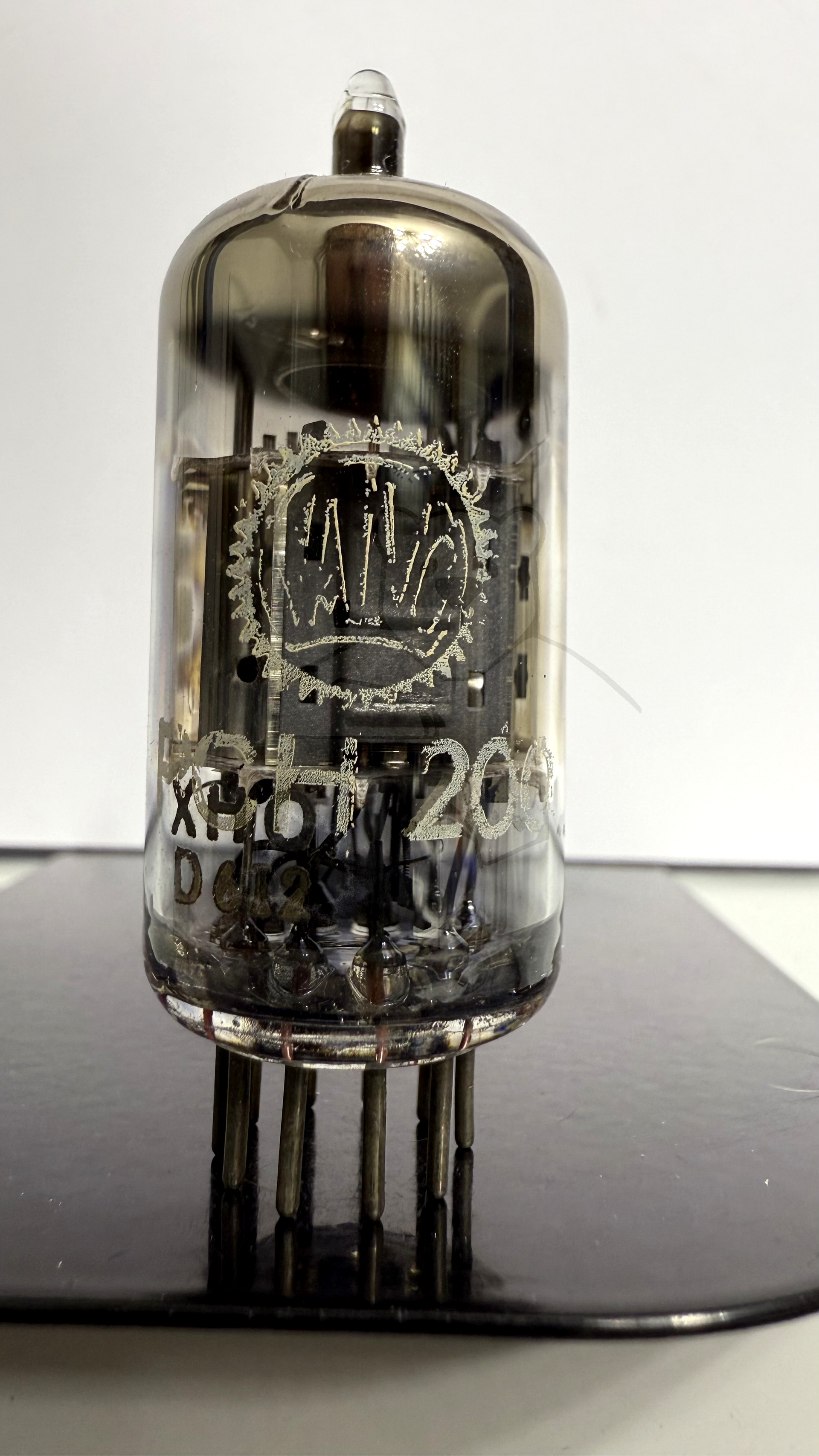

Röhre PCH200 #1836 Bild 1

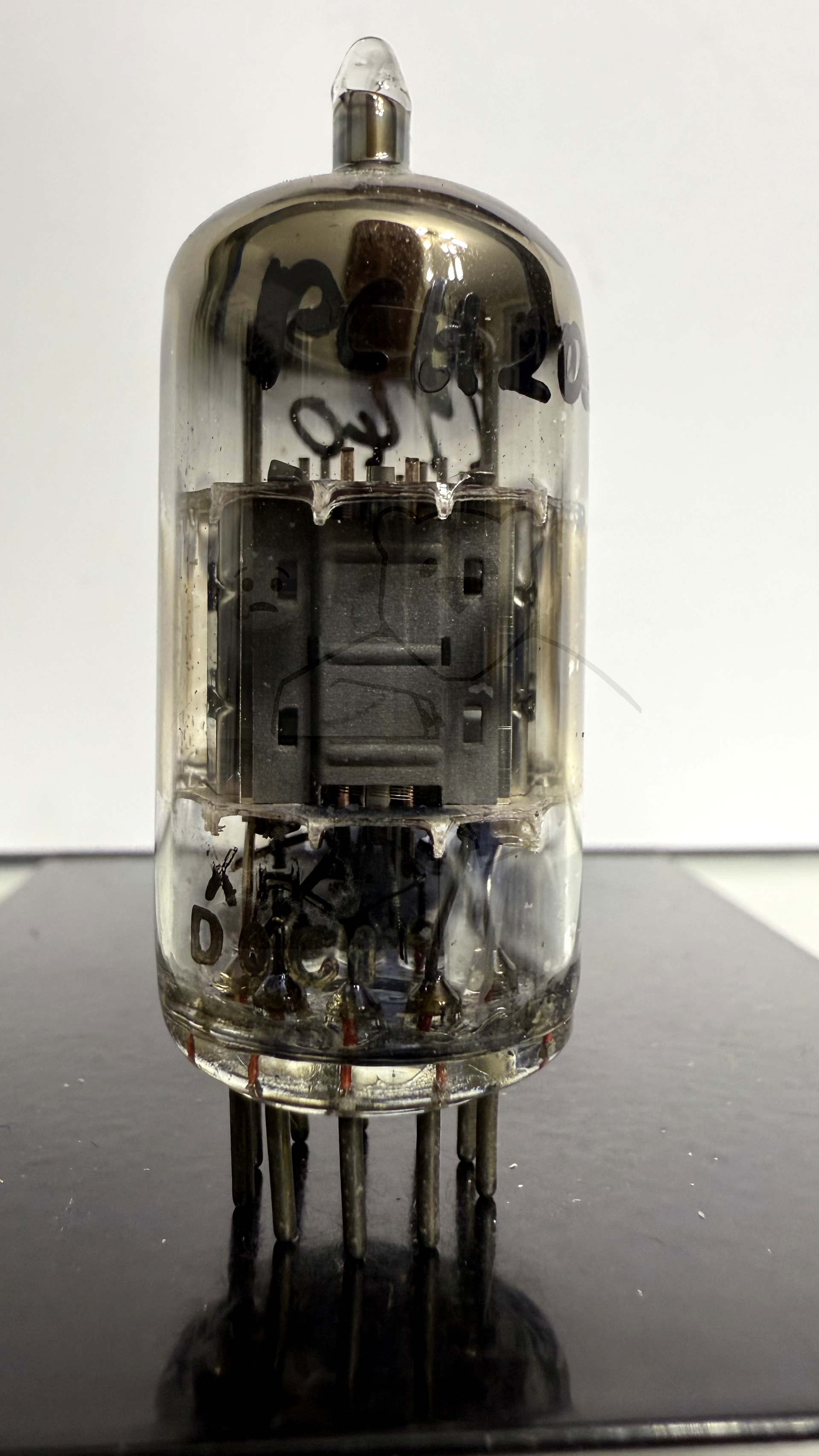

Röhre PCH200 #1940 Bild 1

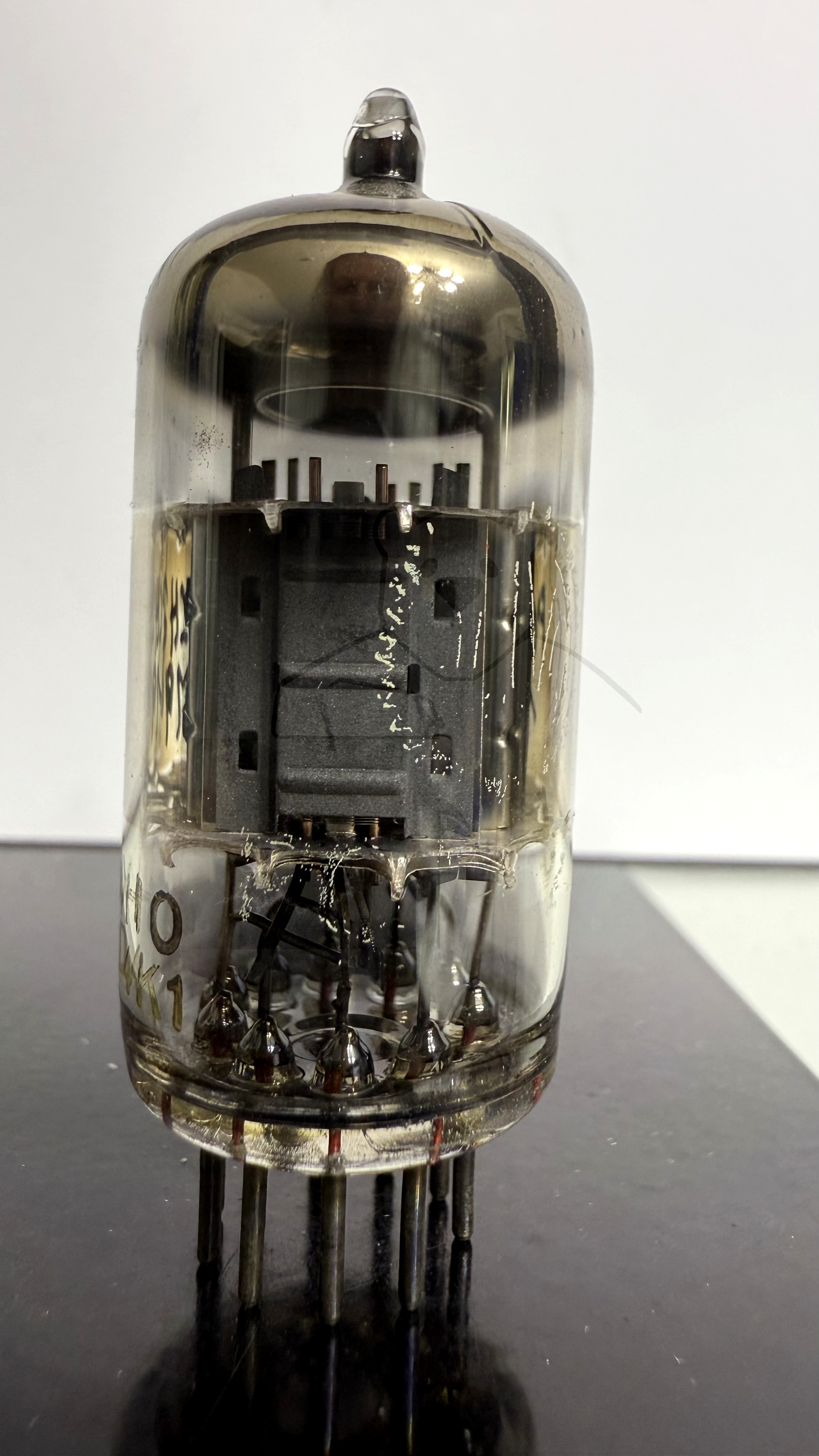

Röhre PCH200 #1997 Bild 1

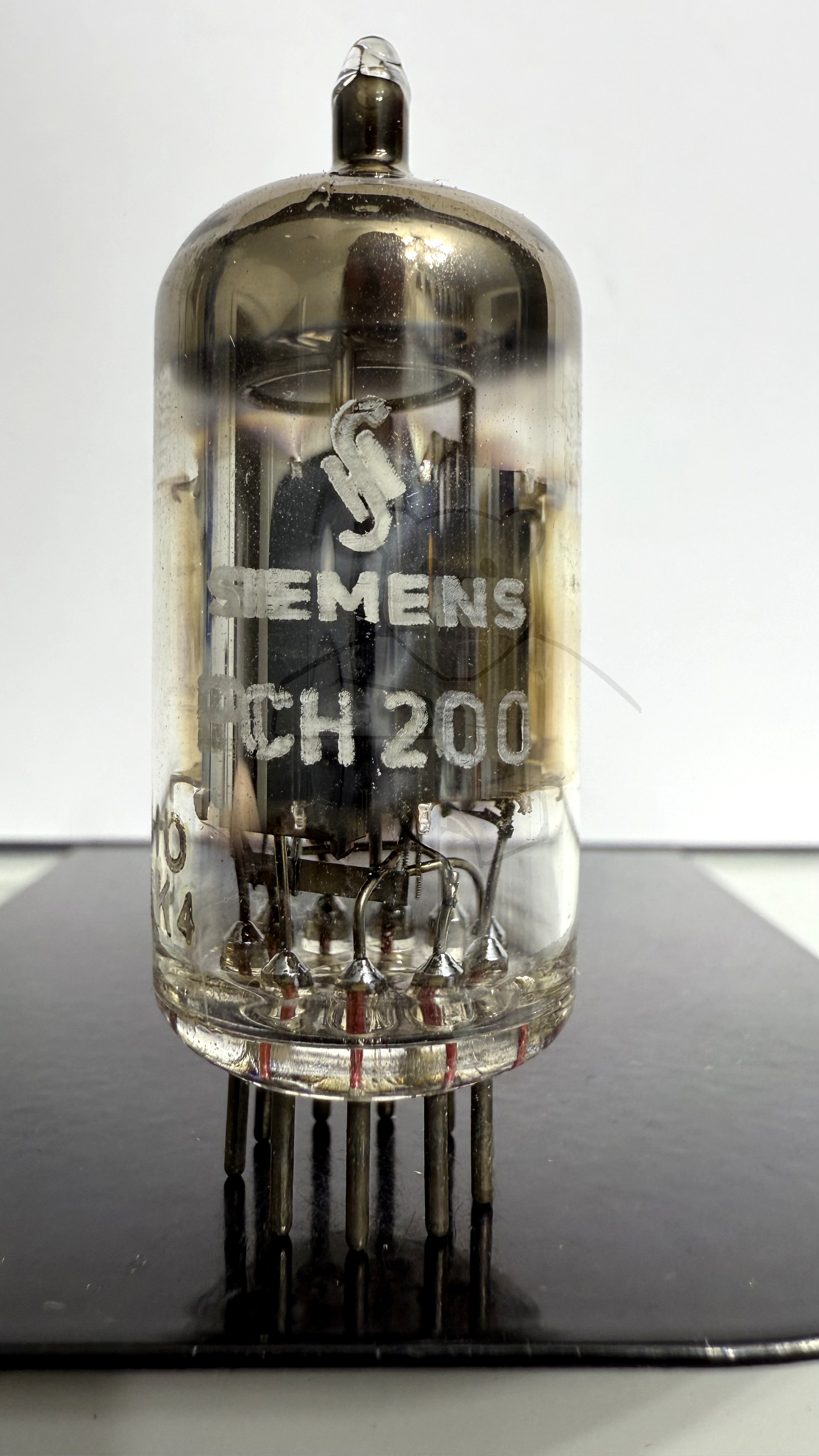

Röhre PCH200 #7329 Bild 1

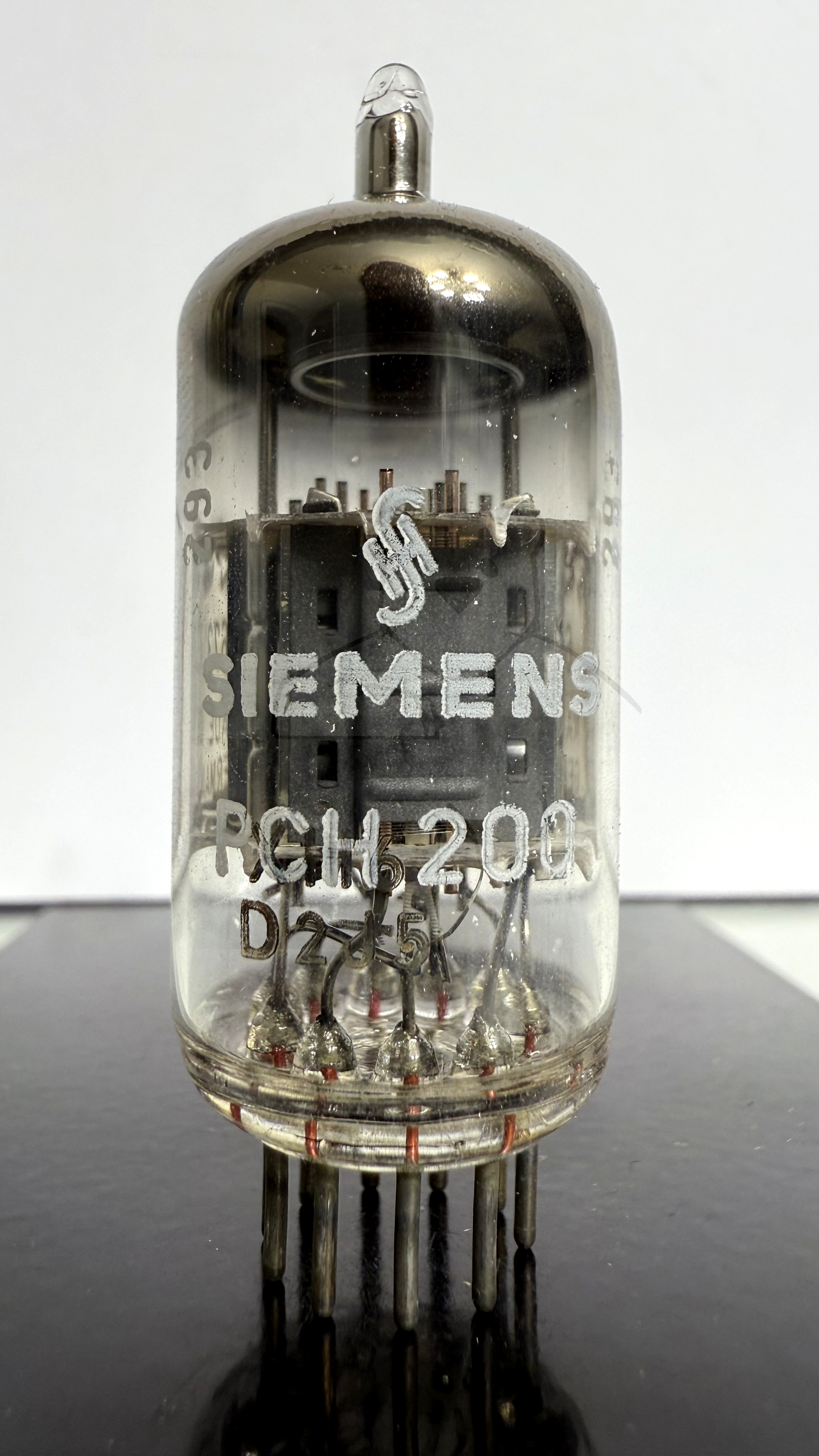

Röhre PCH200 #7330 Bild 1

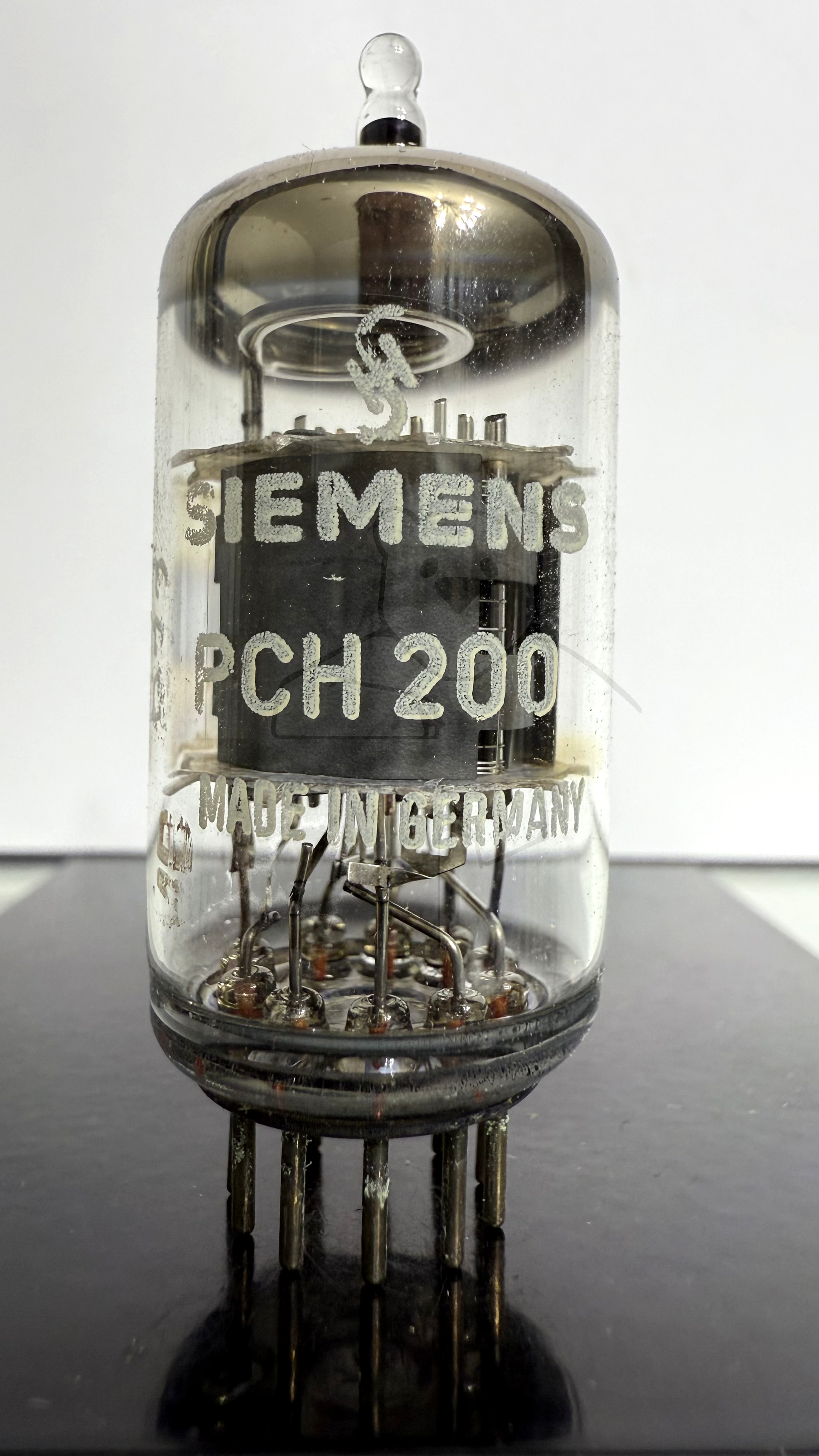

Röhre PCH200 #7331 Bild 1
🔎 Alle Röhren vom Typ PCH200 in der Sammlung
- → PCH200 Inventar: 00945 Hersteller: → Valvo
- → PCH200 Inventar: 01831 Hersteller: → Valvo
- → PCH200 Inventar: 01836 Hersteller: → Valvo
- → PCH200 Inventar: 01879 Hersteller: → Valvo
- → PCH200 Inventar: 01919 Hersteller: → Telefunken (Mit Raute im Boden)
- → PCH200 Inventar: 01935 Hersteller: → Telefunken (Mit Raute im Boden)
- → PCH200 Inventar: 01940 Hersteller: → Valvo
- → PCH200 Inventar: 01949 Hersteller: → Valvo
- → PCH200 Inventar: 01950 Hersteller: → RSD
- → PCH200 Inventar: 01991 Hersteller: → Valvo
- → PCH200 Inventar: 01992 Hersteller: → Valvo
- → PCH200 Inventar: 01997 Hersteller: → Valvo
- → PCH200 Inventar: 01999 Hersteller: → Siemens
- → PCH200 Inventar: 02000 Hersteller: → Valvo
- → PCH200 Inventar: 02340 Hersteller: → Valvo
- → PCH200 Inventar: 02381 Hersteller: → Telefunken (Mit Raute im Boden)
- → PCH200 Inventar: 02390 Hersteller: → Valvo
- → PCH200 Inventar: 04164 Hersteller: → Philips
- → PCH200 Inventar: 04165 Hersteller: → Philips
- → PCH200 Inventar: 05031 Hersteller: → Valvo
- → PCH200 Inventar: 07329 Hersteller: → Siemens
- → PCH200 Inventar: 07330 Hersteller: → Siemens
- → PCH200 Inventar: 07331 Hersteller: → Siemens
- → PCH200 Inventar: 07332 Hersteller: → Siemens
