đ Beschreibung der Röhre: PCF86
| Name | PCF86 |
| Vergleichsname | 7HG8 |
| Heizspannung (Volt) | 8 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 18.03.2016 19:57:10 |
đ Beschreibung der Systeme fĂŒr die Röhre: PCF86
| System 1 | System 2 | |
| Kathode | 1, 3 | 1, 3 |
| Gitter 1 | 6 | 2 |
| Gitter 2 | 9 | |
| Gitter 3 | 1, 3 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | 7 | 8 |
| Anode 1 | ||
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 1, 3 | 1, 3 |
| Funktion | â Hochfrequenzverstaerker, Allgemein |
â Hochfrequenzverstaerker, Allgemein |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

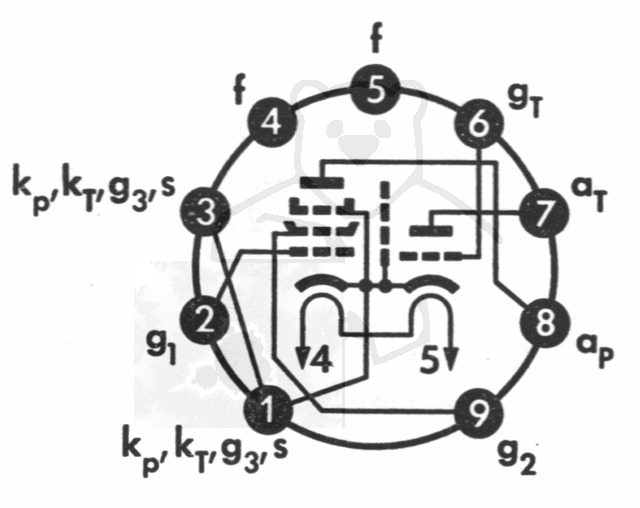

đ Sockelschaltung der PCF86
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PCF86
Datenblatt PCF86 Philips Version 1 [www.tubedata.info].pdf (445 kB)
Datenblatt PCF86 Philips Version 2 [www.tubedata.info].pdf (147 kB)
Datenblatt PCF86 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (2098 kB)
Pruefkarte PCF86 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)
Pruefkarte PCF86 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PCF86

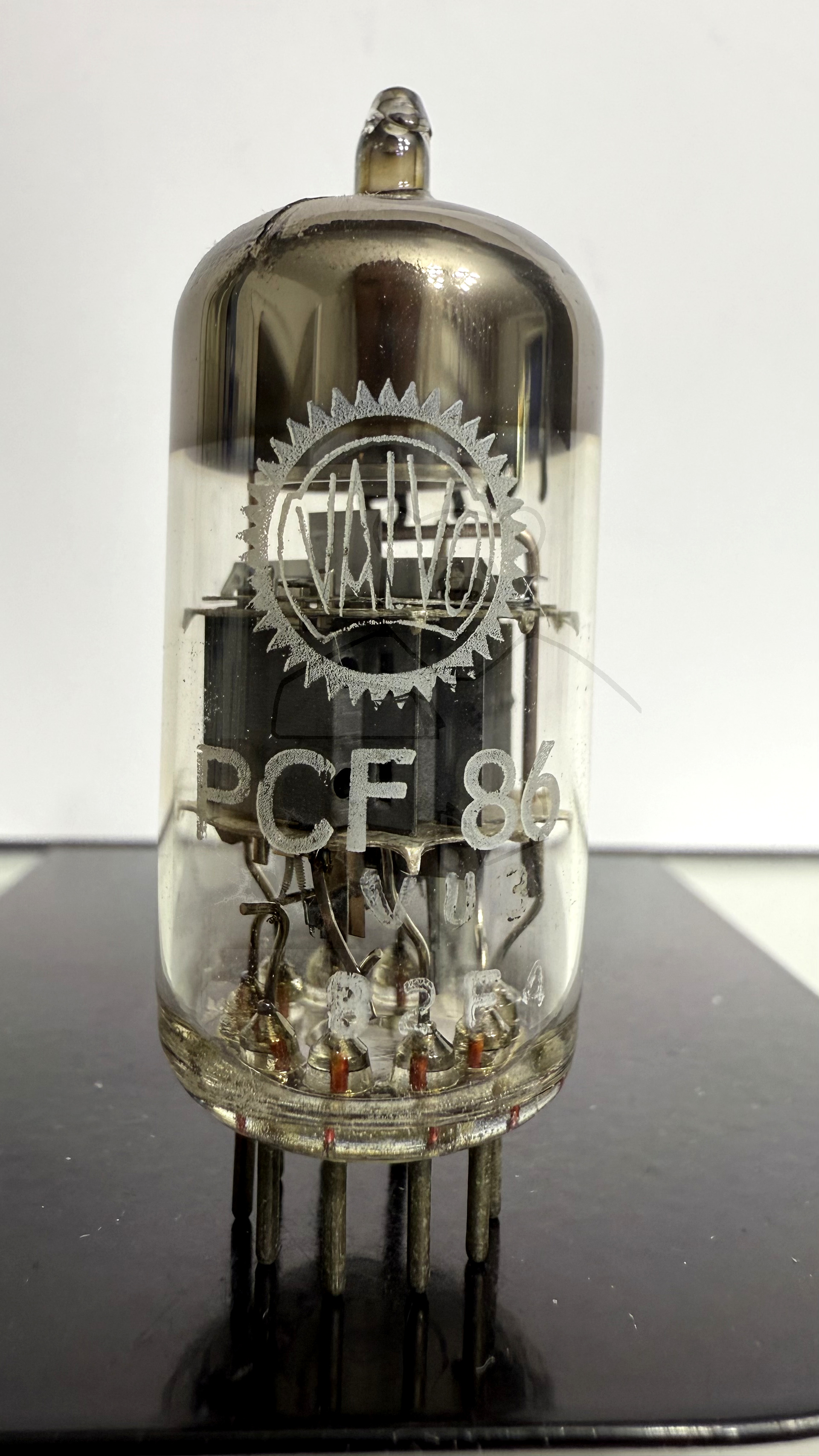

Röhre PCF86 #1876 Bild 1
đ Alle Röhren vom Typ PCF86 in der Sammlung
- â PCF86 Inventar: 01876 Hersteller: â Valvo
