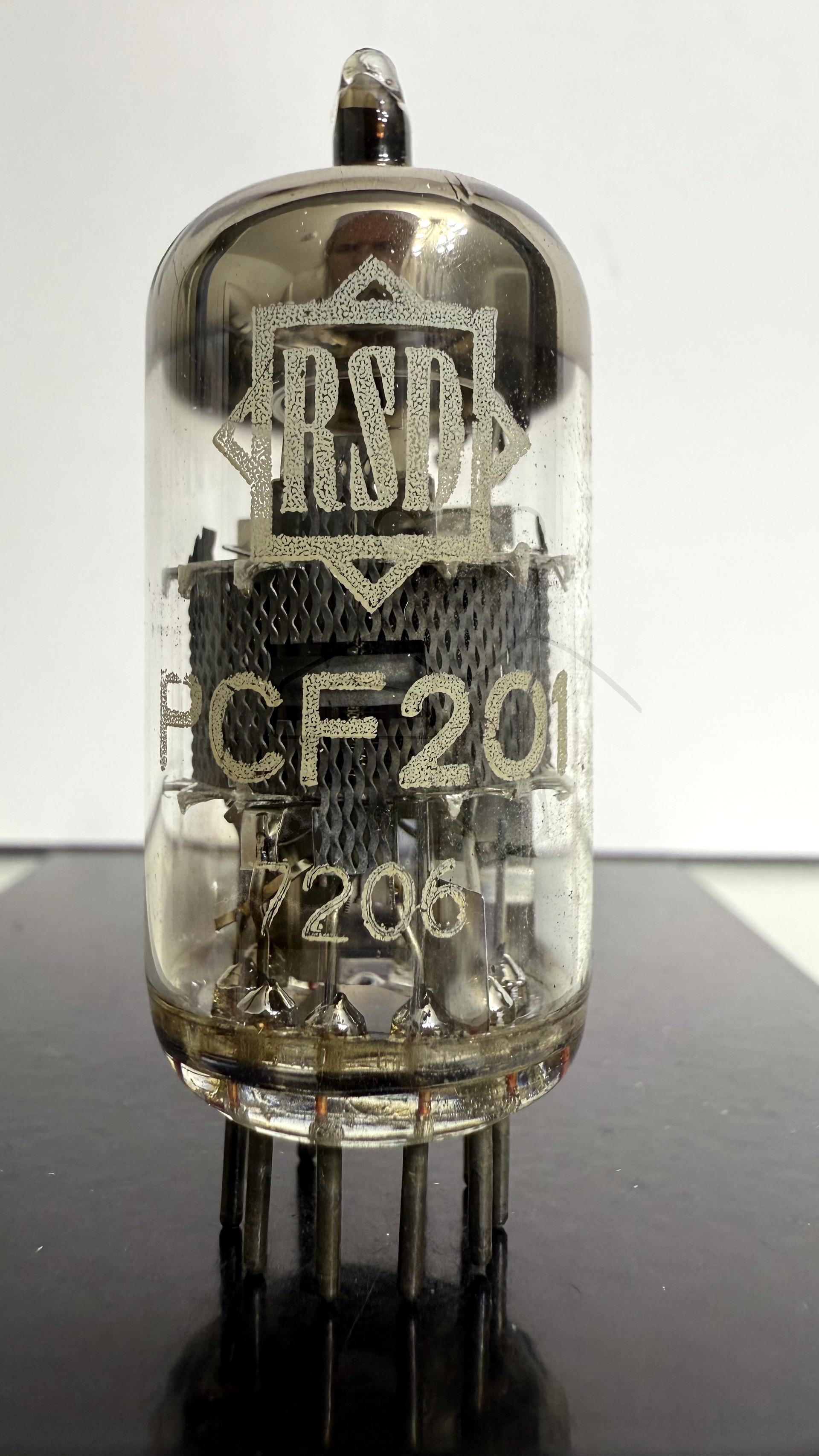

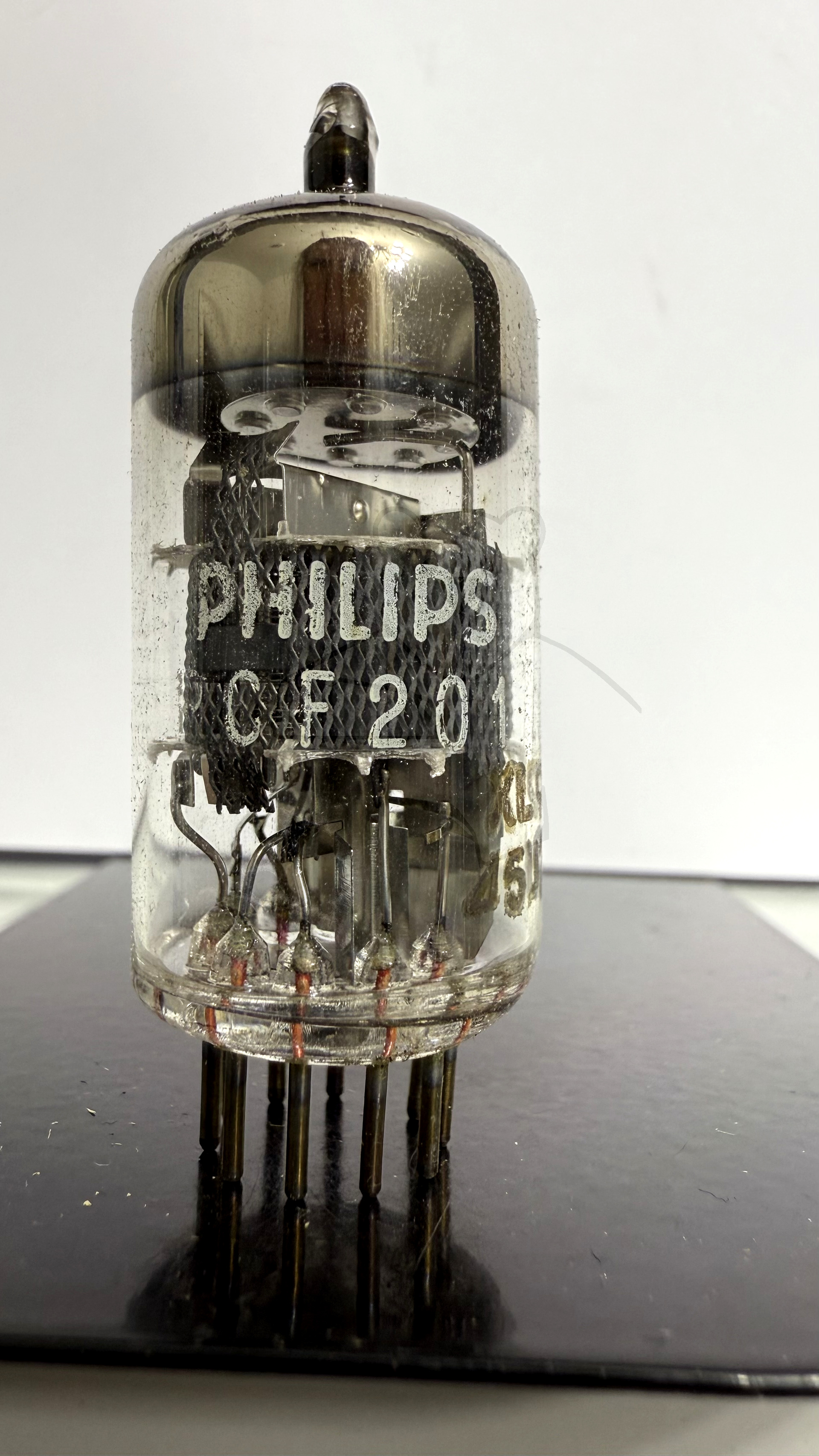

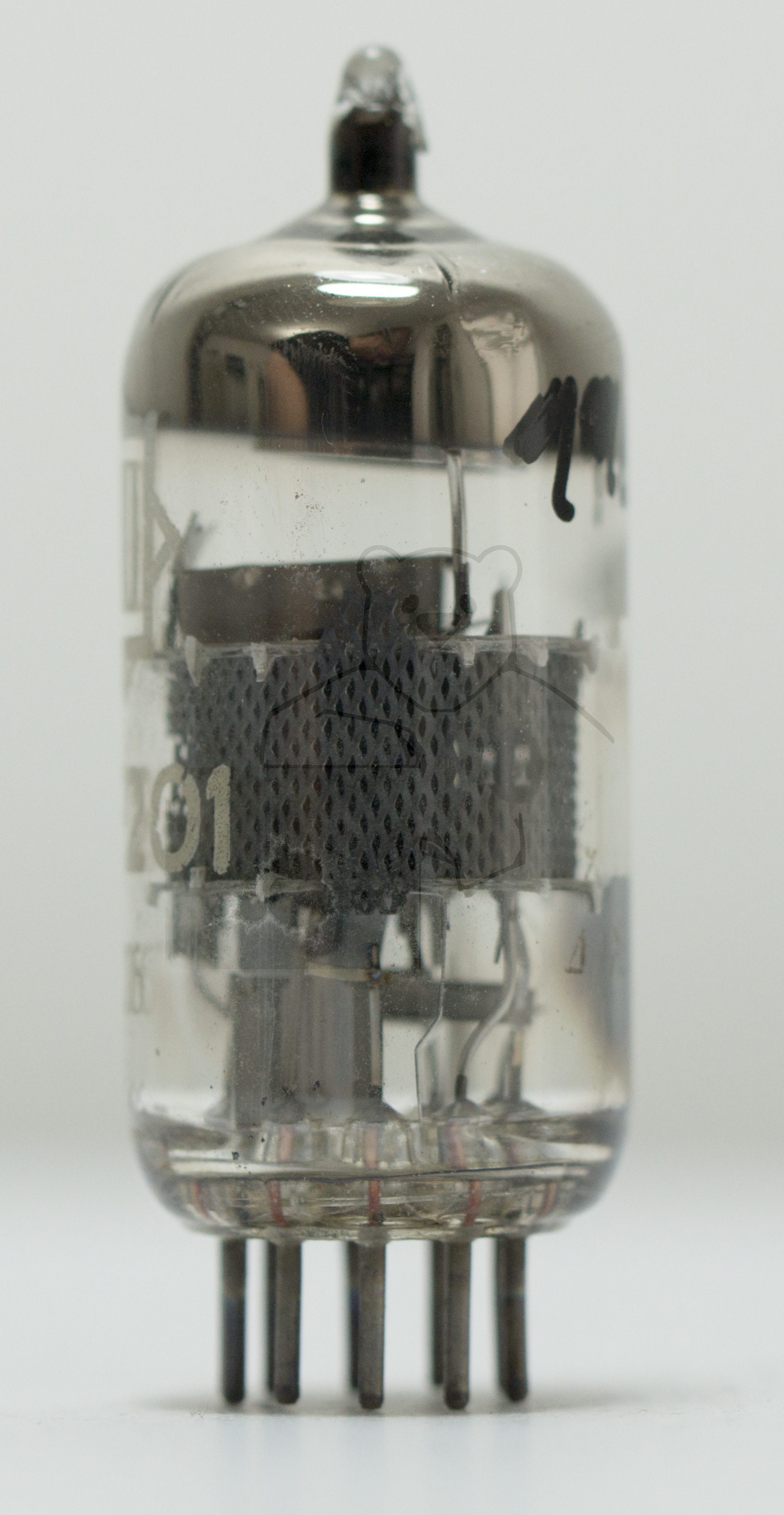

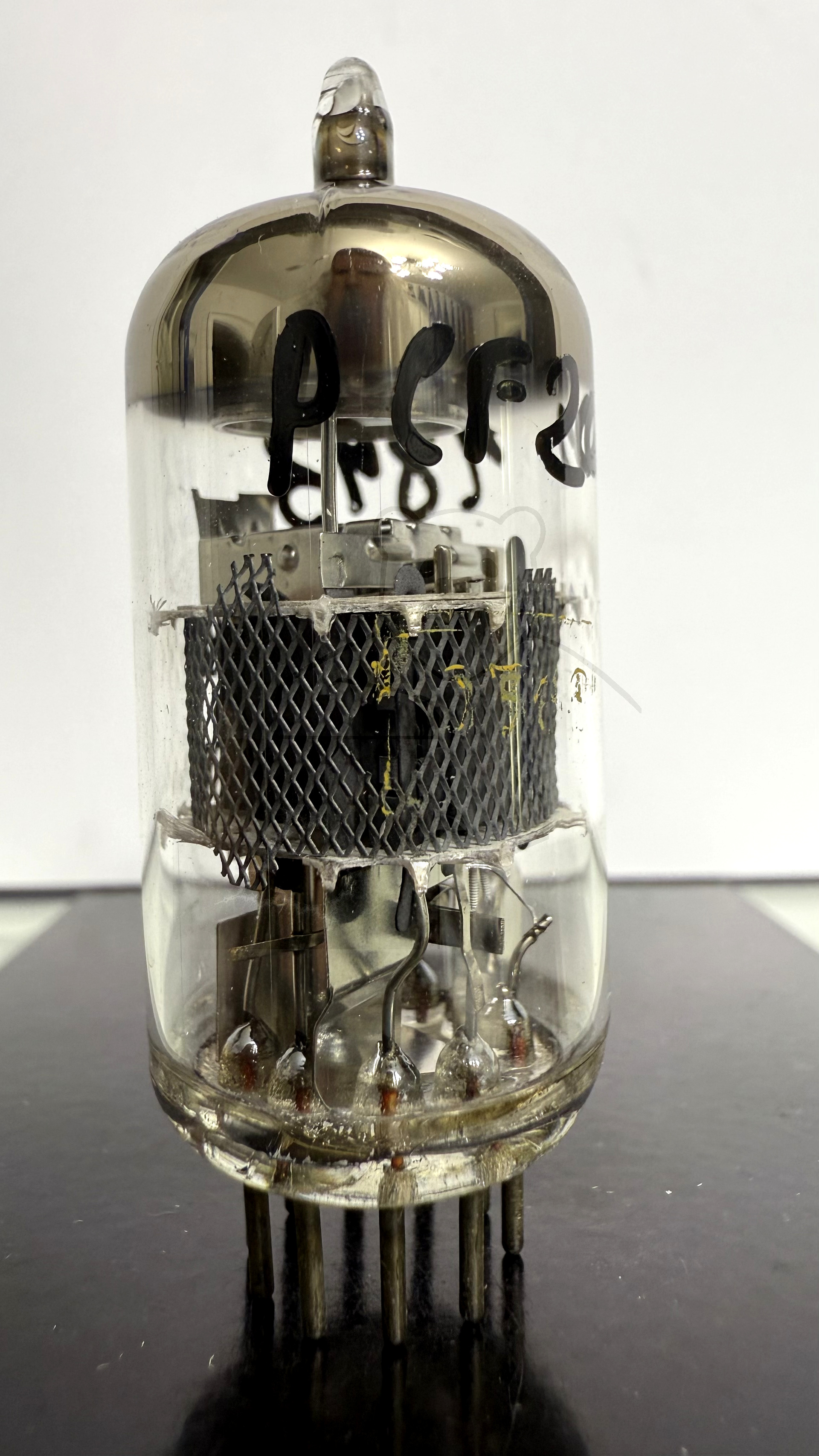

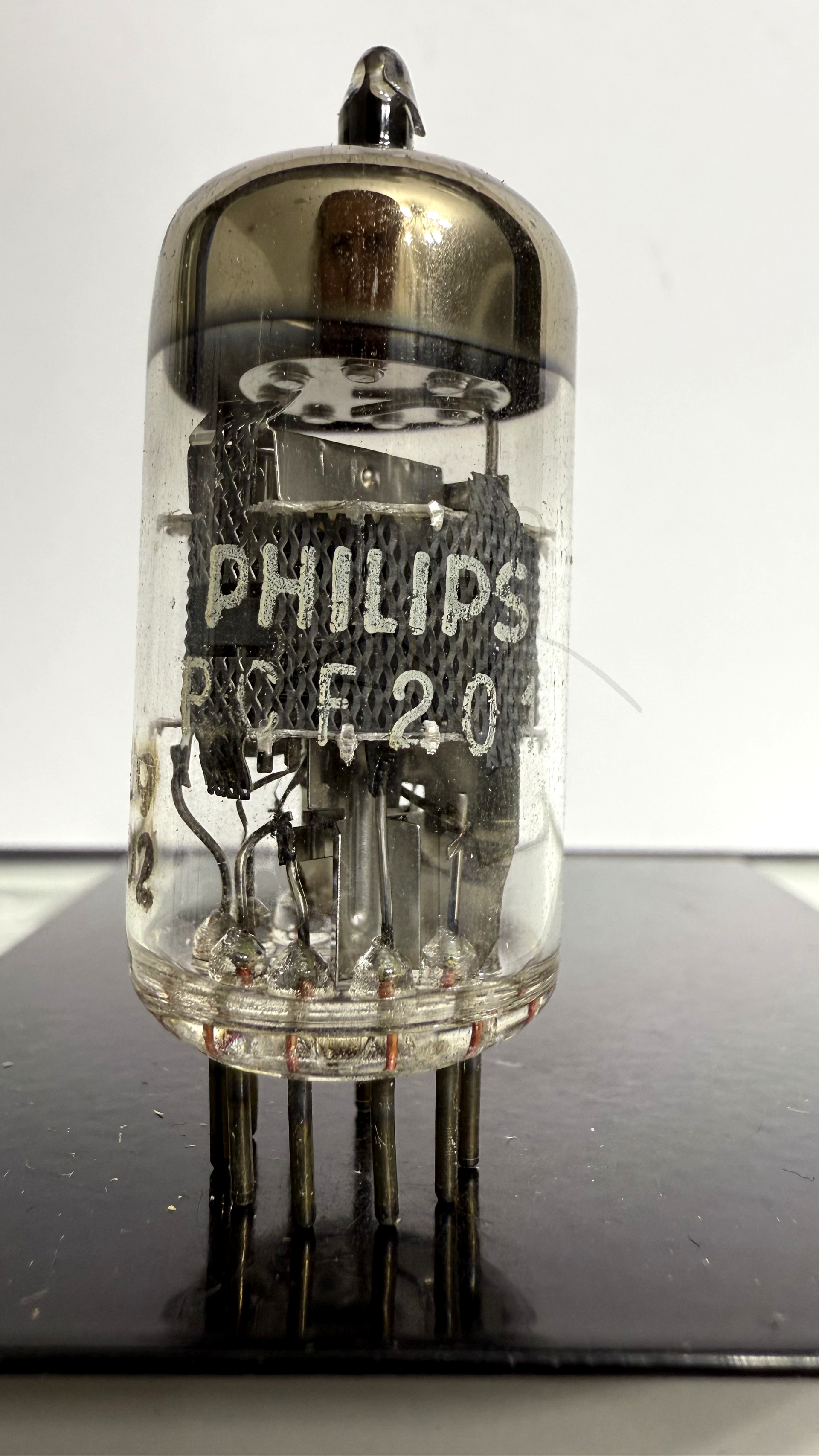

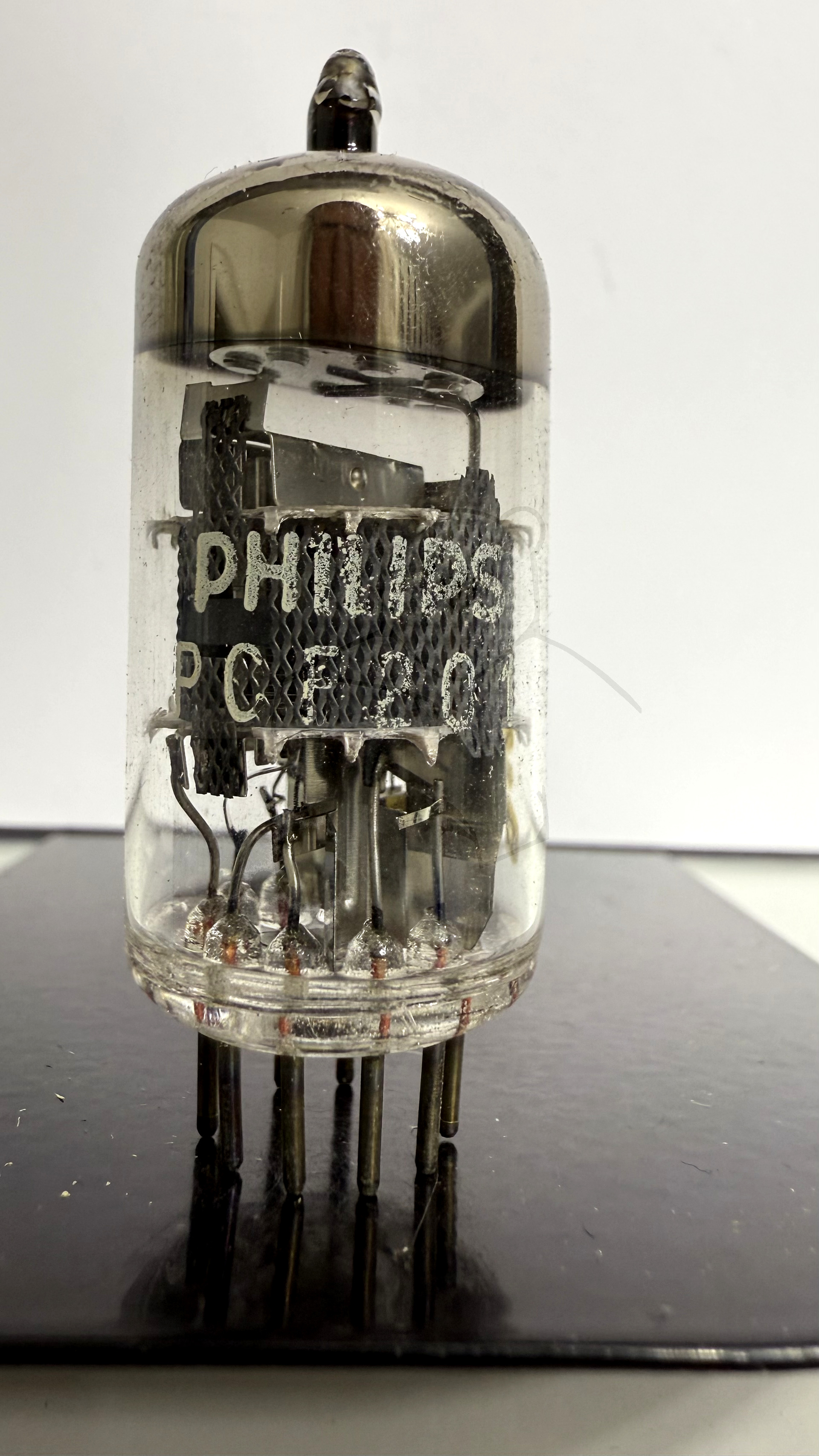

Daten und Bilder der Röhre: PCF201

🔎 Beschreibung der Röhre: PCF201

Name	PCF201
Vergleichsname	8TP19
Heizspannung (Volt)	8,5
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Dekal, 10pol. → Liste aller Röhren mit: Dekal, 10pol.
Zusätzliche Informationen
Letzte Änderung	24.03.2016 03:48:03

🔎 Beschreibung der Systeme für die Röhre: PCF201

	System 1	System 2
Kathode	1	2
Gitter 1	10	3
Gitter 2		8
Gitter 3		4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	7
Anode 2
Leuchtschirm
Heizung	5, 6	5, 6
Abschirmung	4	4
Funktion	→ Bildsynchronisation	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

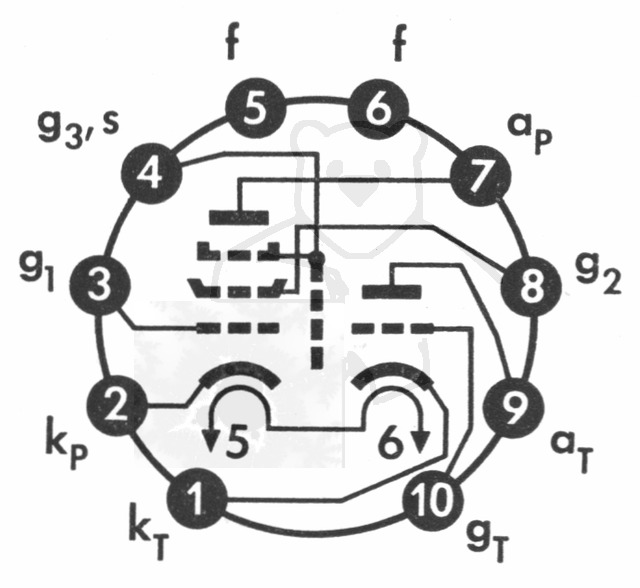

🔎 Sockelschaltung der PCF201

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PCF201
Datenblatt PCF201 Philips [www.tubedata.info].pdf (236 kB)
