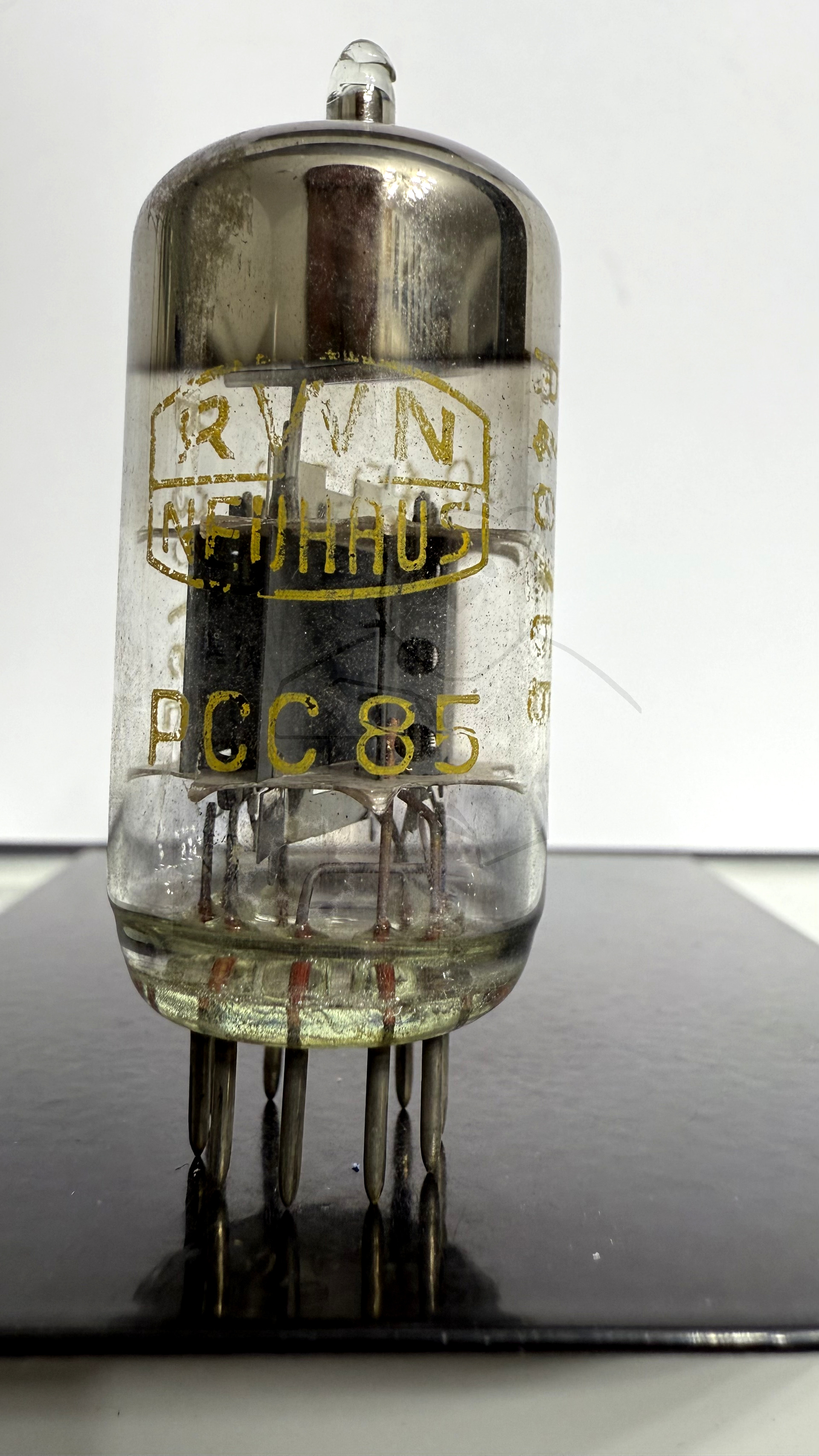

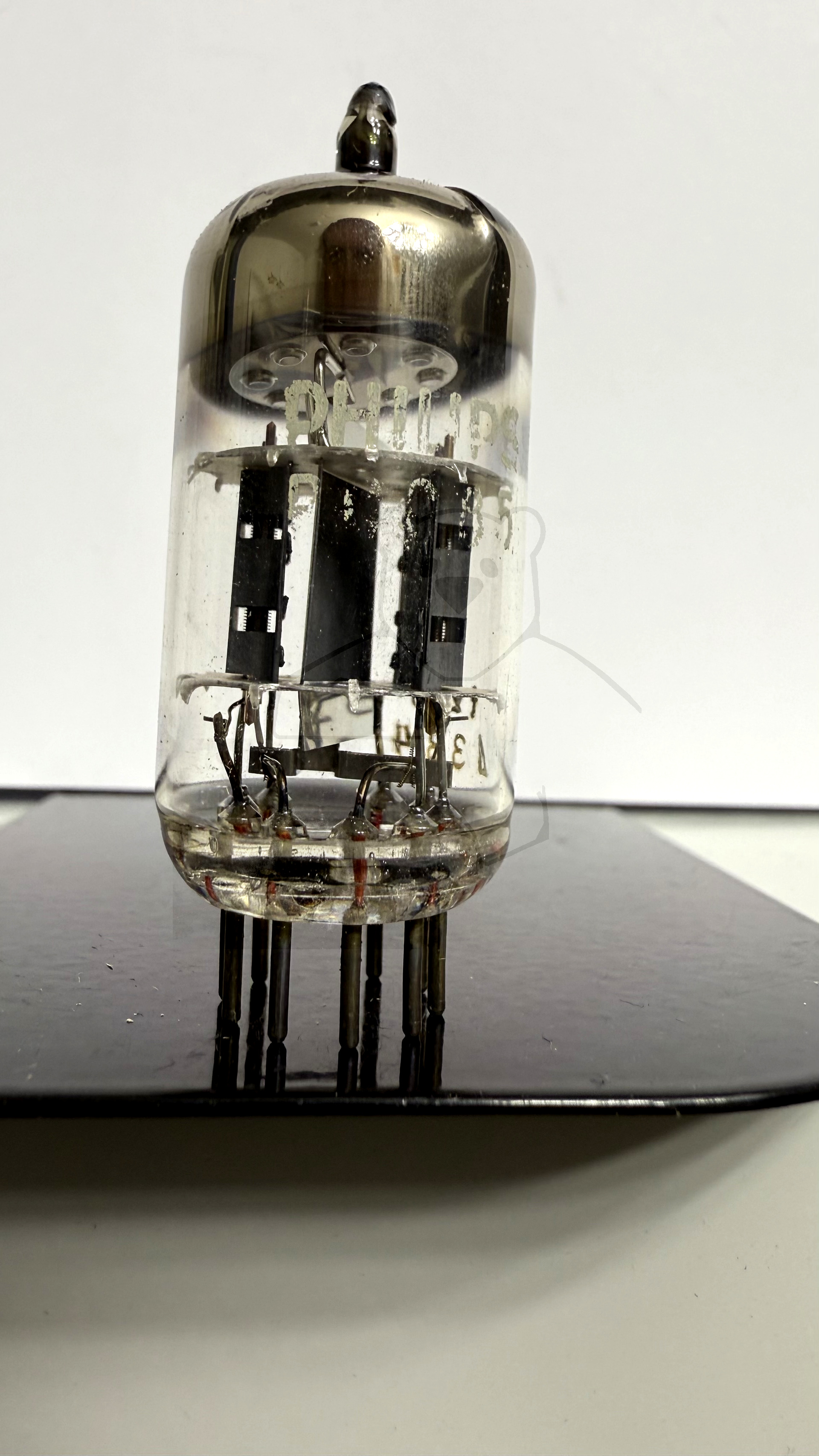

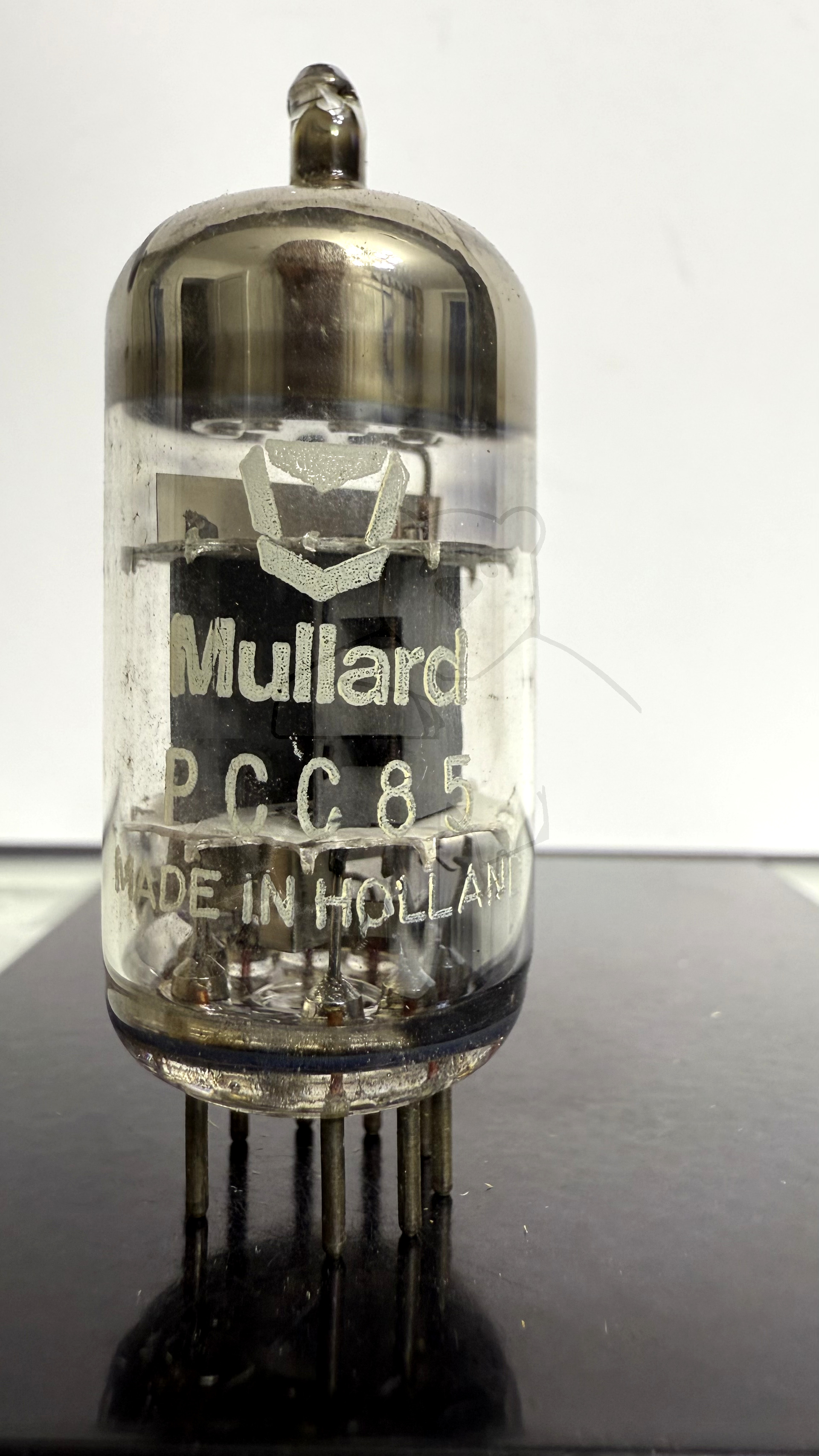

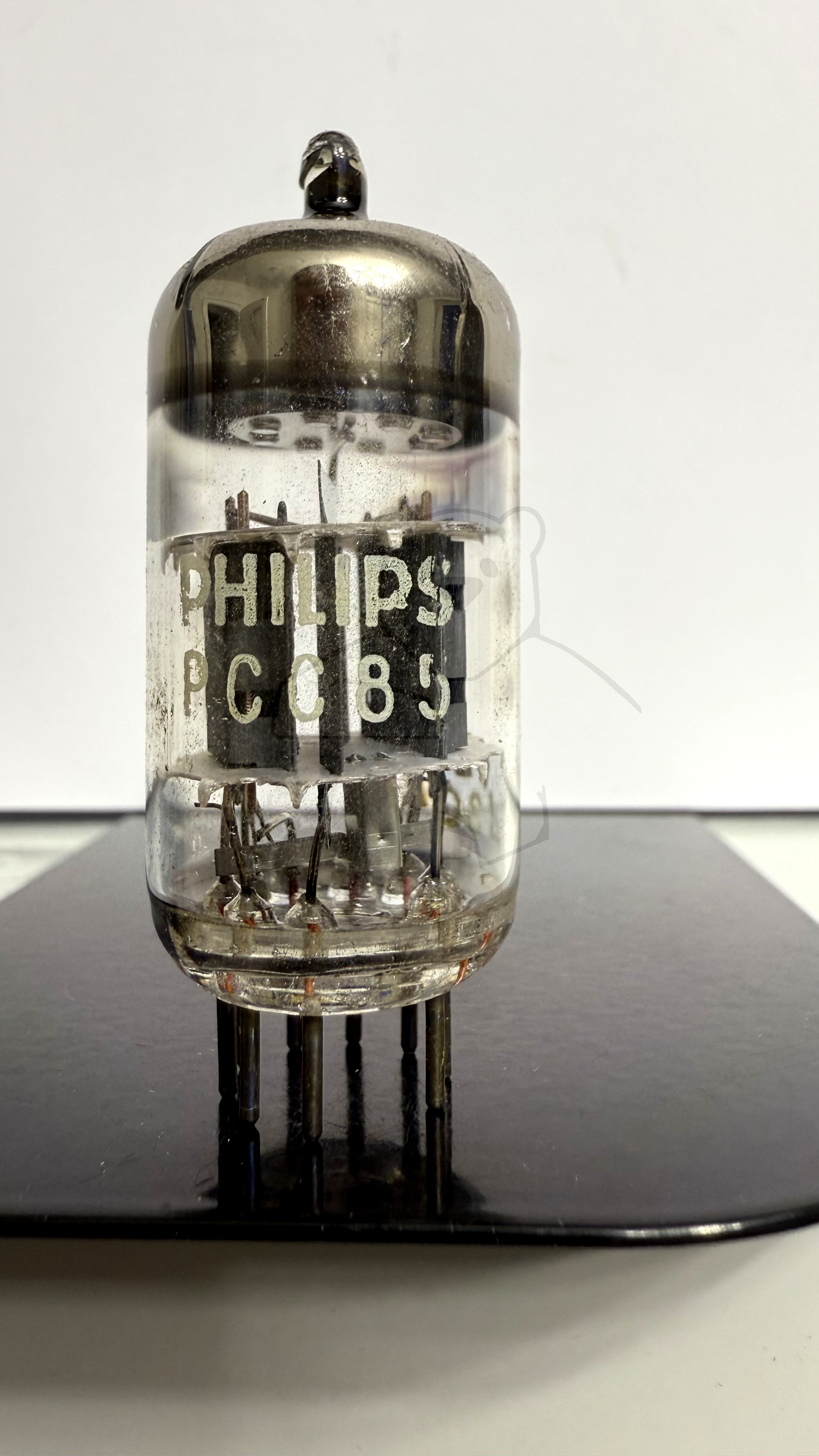

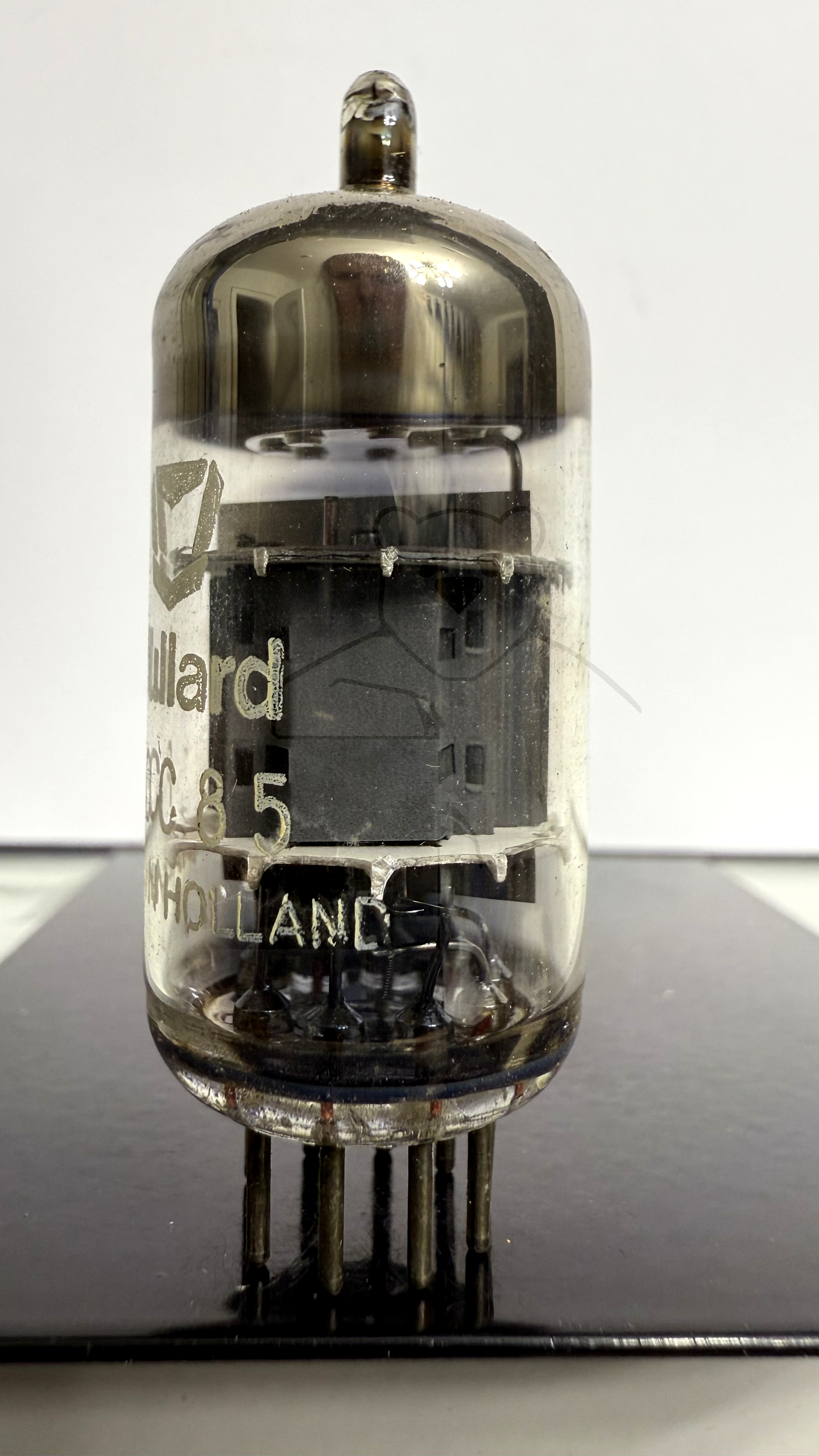

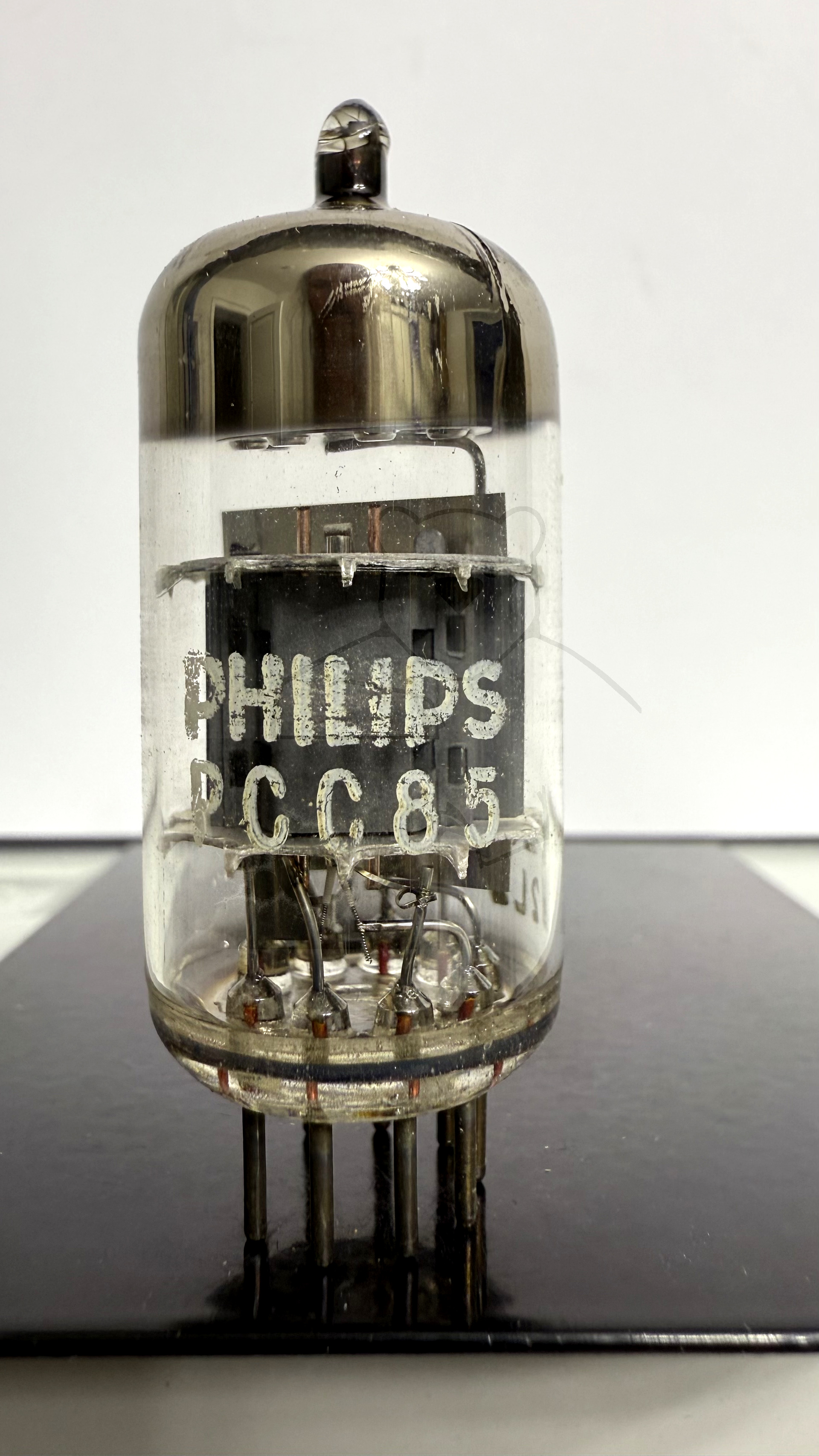

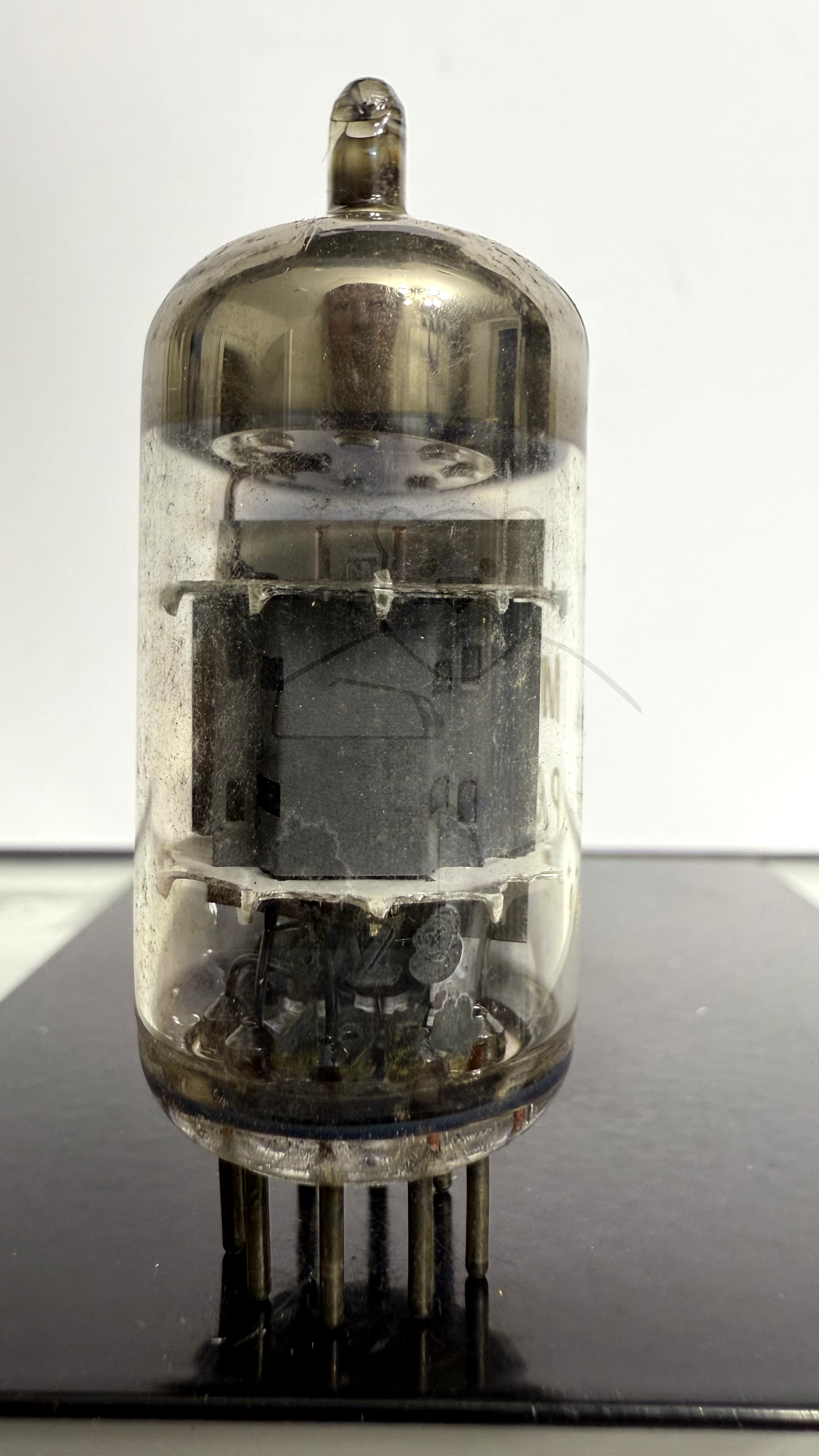

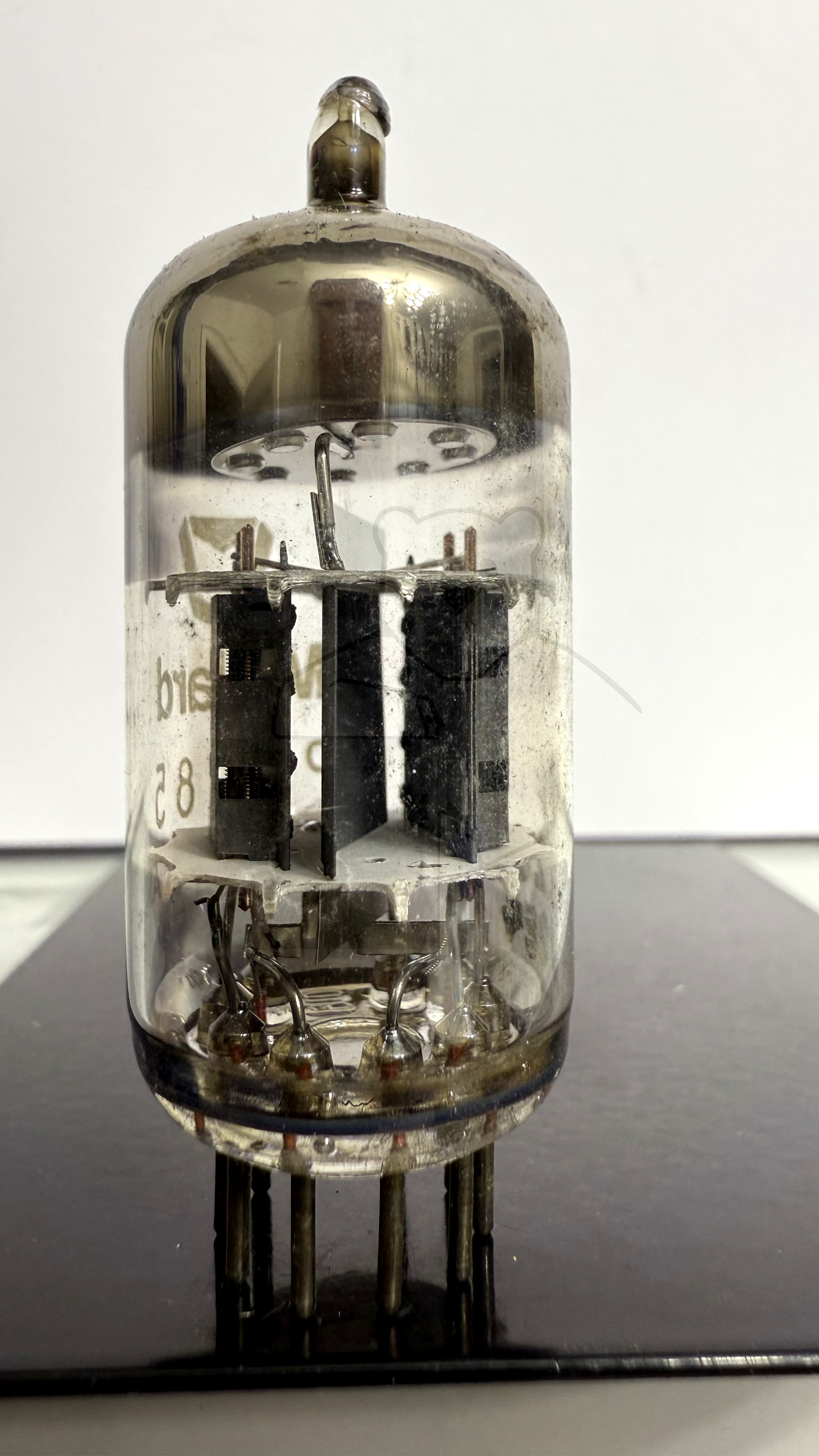

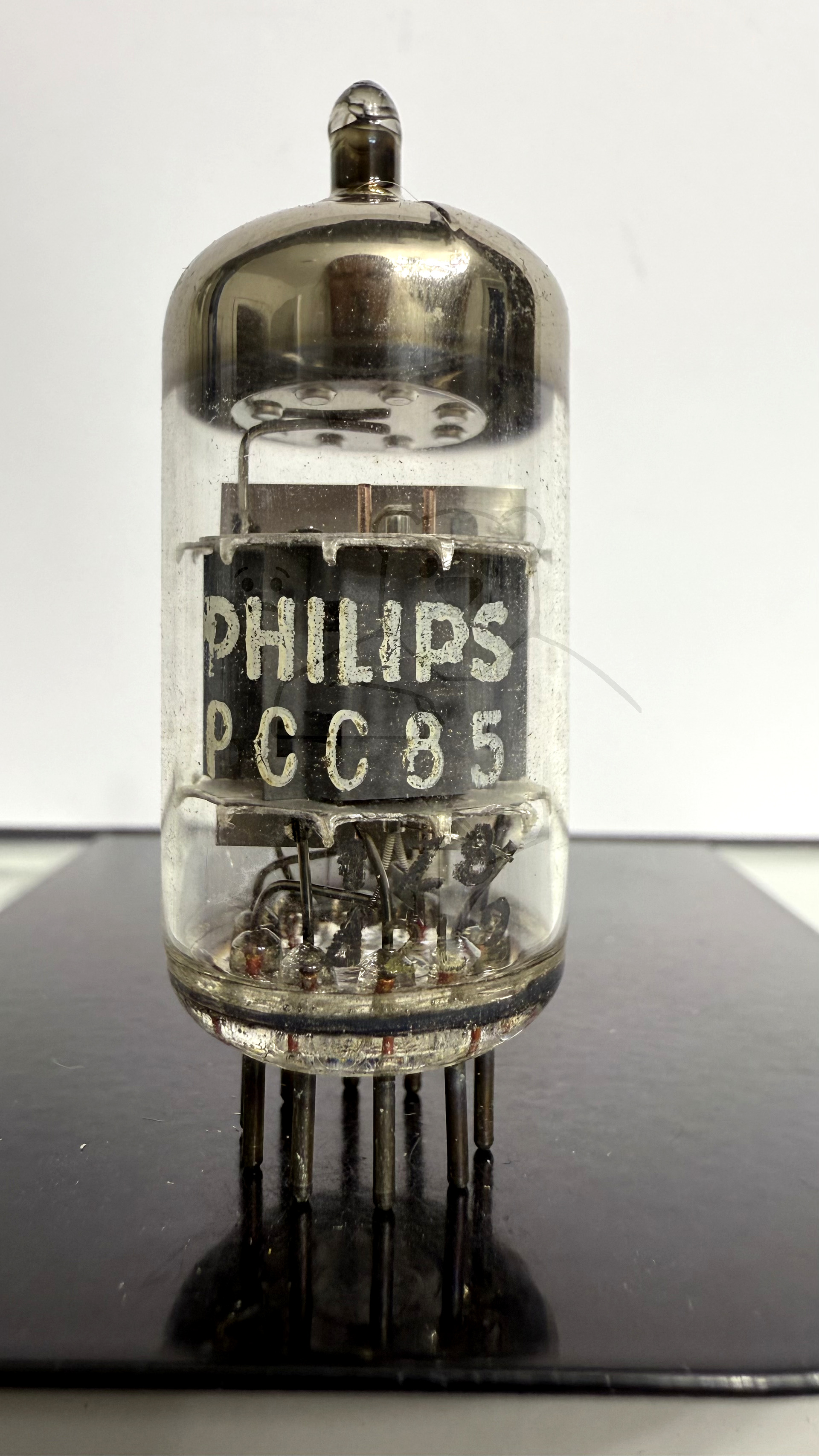

Daten und Bilder der Röhre: PCC85

🔎 Beschreibung der Röhre: PCC85

Name	PCC85
Vergleichsname	9AQ8
Heizspannung (Volt)	9
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PCC85

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

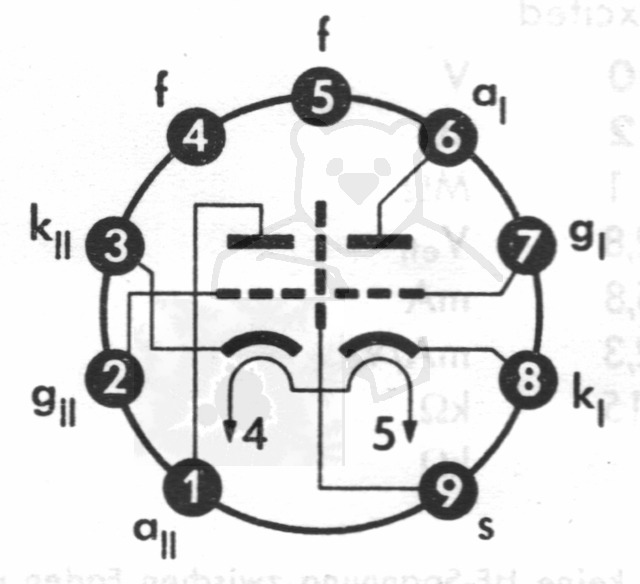

🔎 Sockelschaltung der PCC85

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PCC85
Datenblatt PCC85 Lamina [www.tubedata.info].pdf (3515 kB)
Datenblatt PCC85 Philips Version 1 [www.tubedata.info].pdf (888 kB)
Datenblatt PCC85 Philips Version 2 [www.tubedata.info].pdf (199 kB)
Datenblatt PCC85 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (4339 kB)
Pruefkarte PCC85 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte PCC85 9AQ8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte PCC85 9AQ8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (148 kB)
