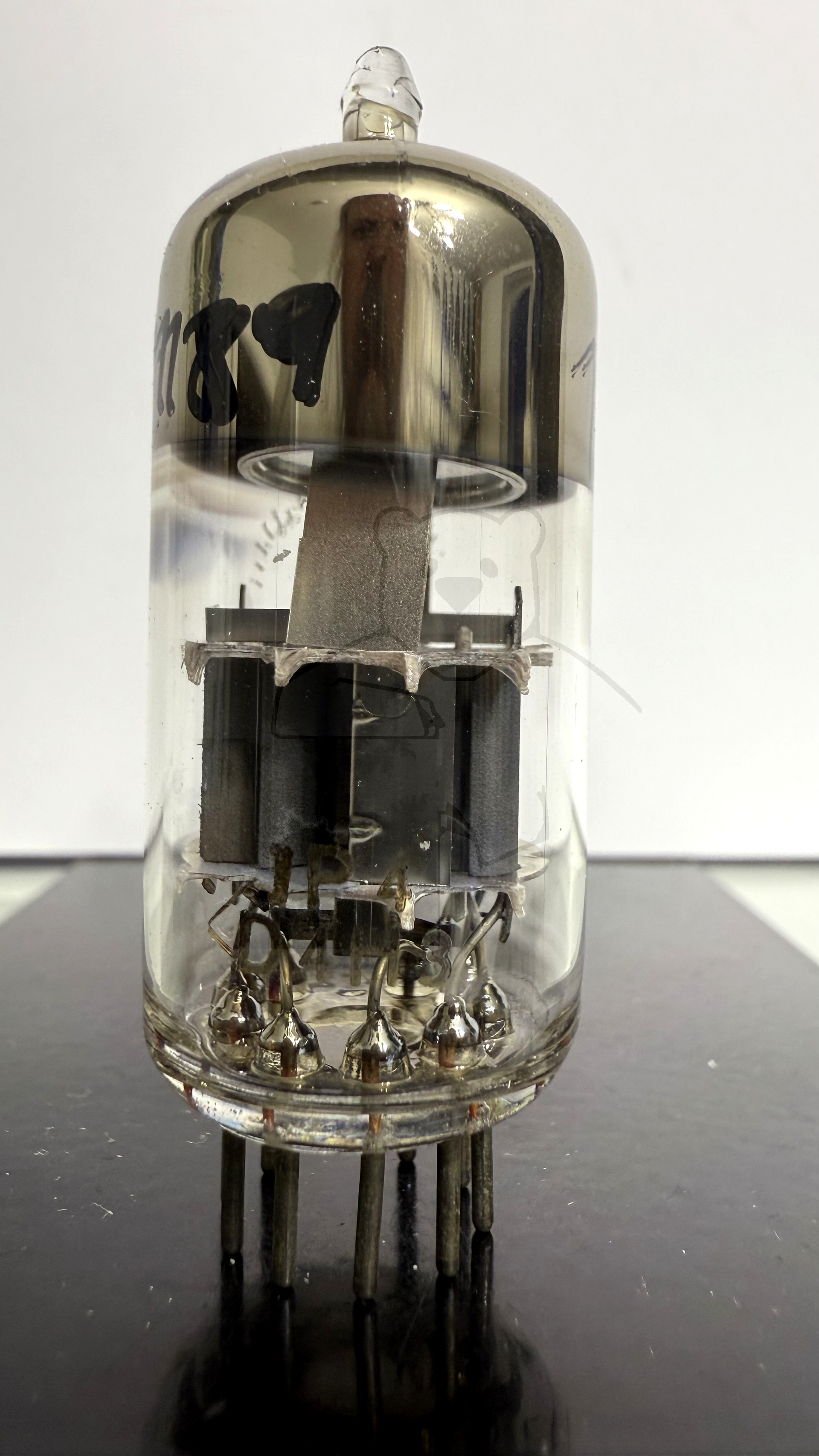

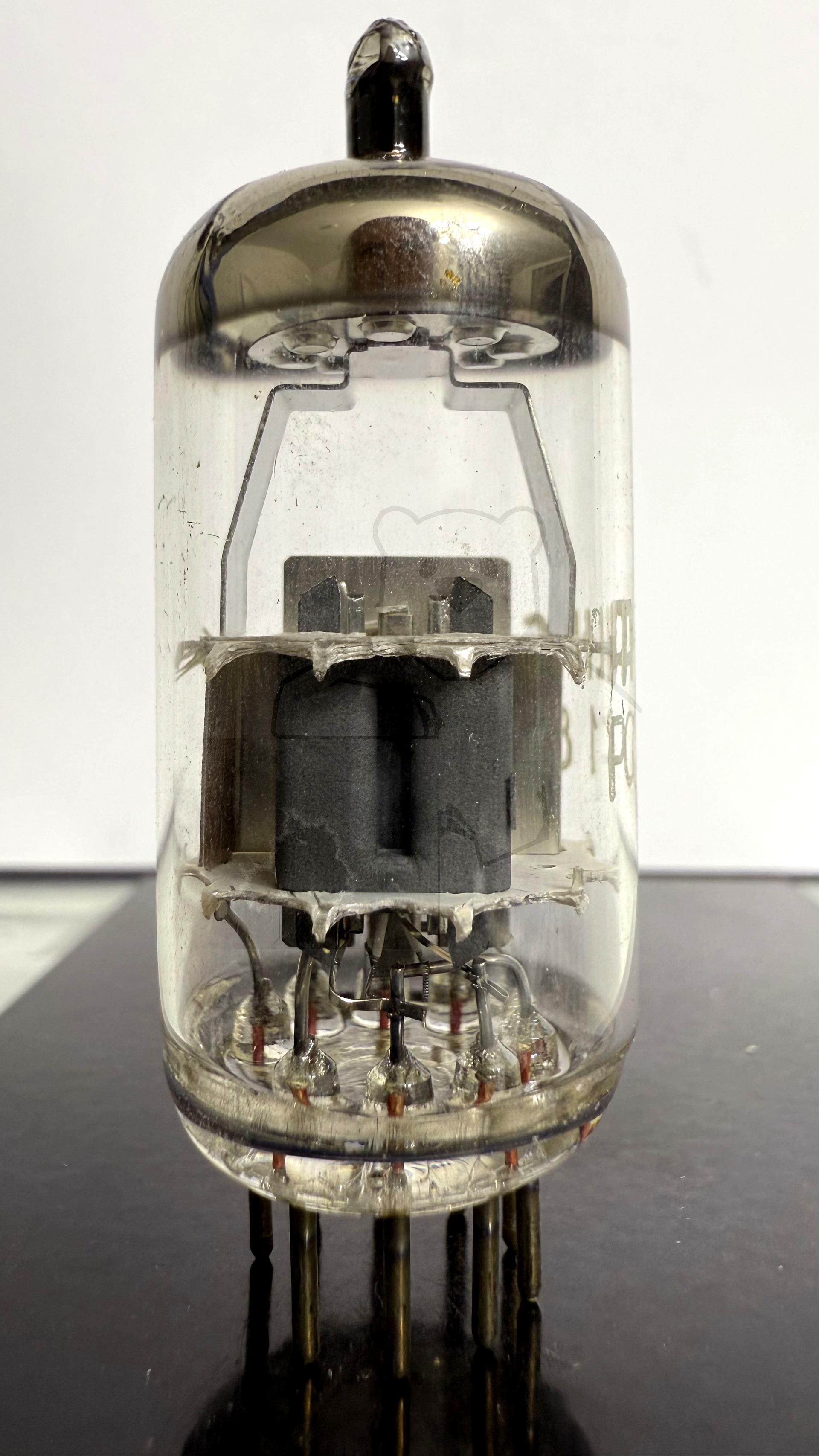

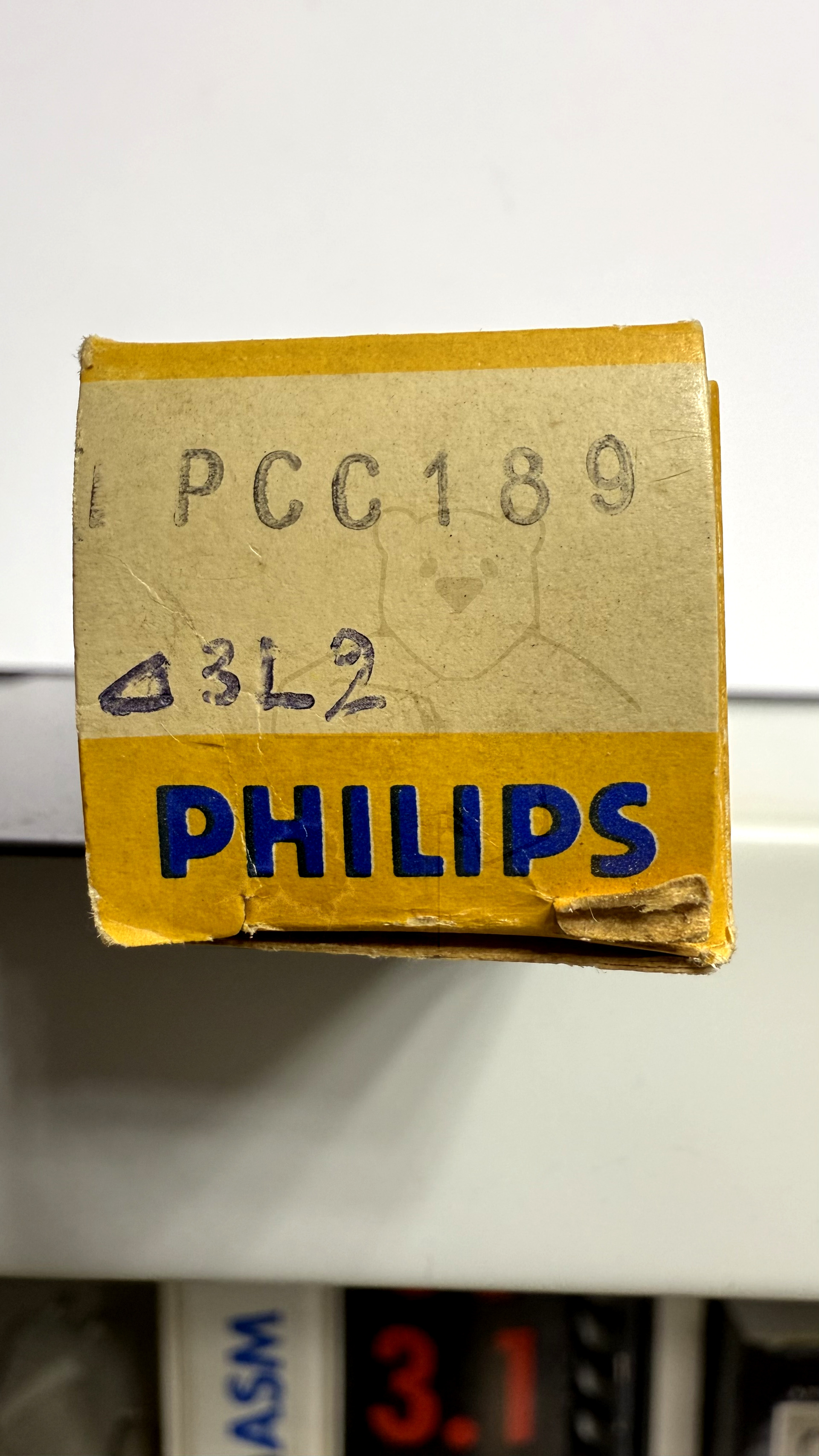

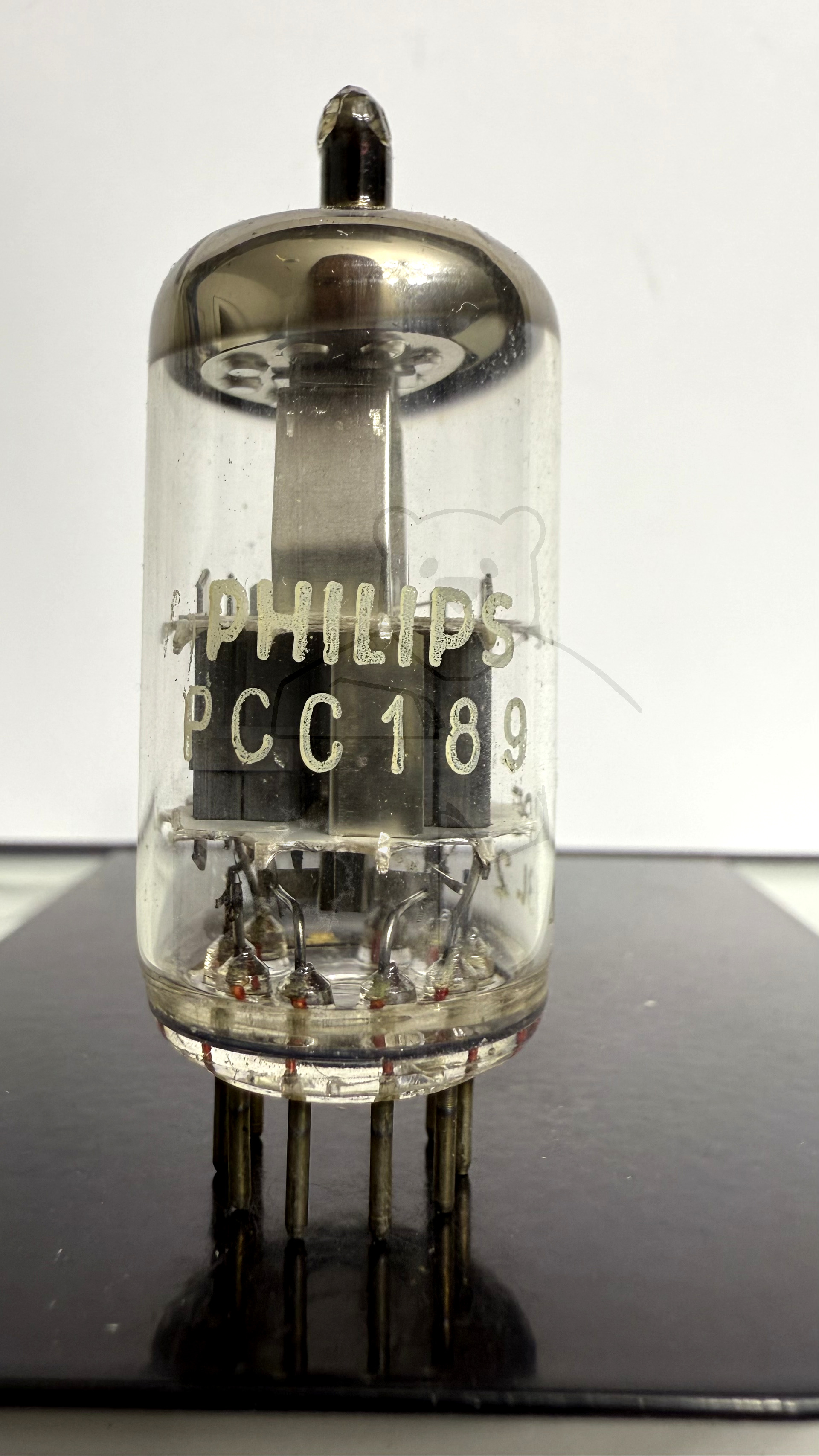

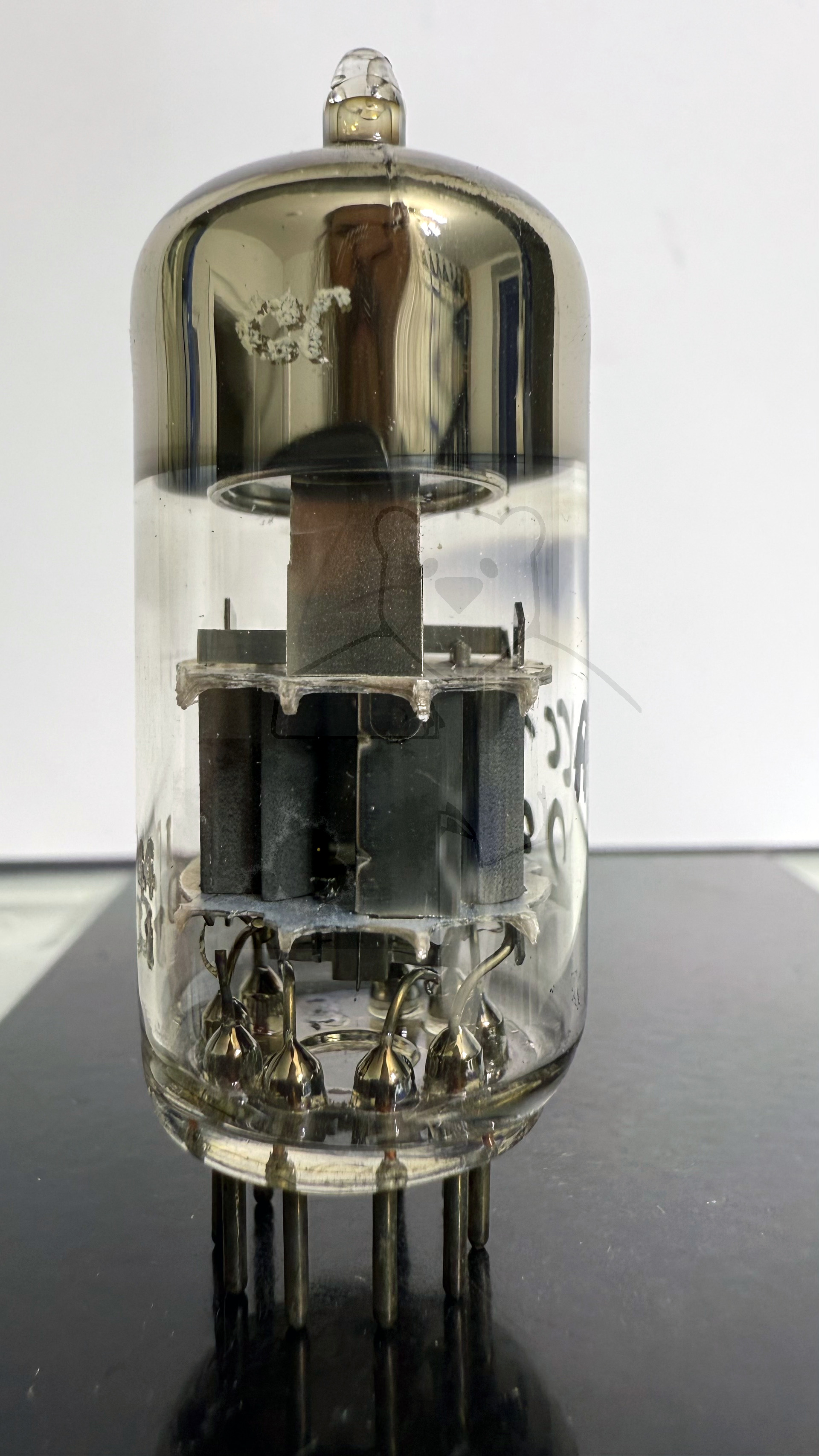

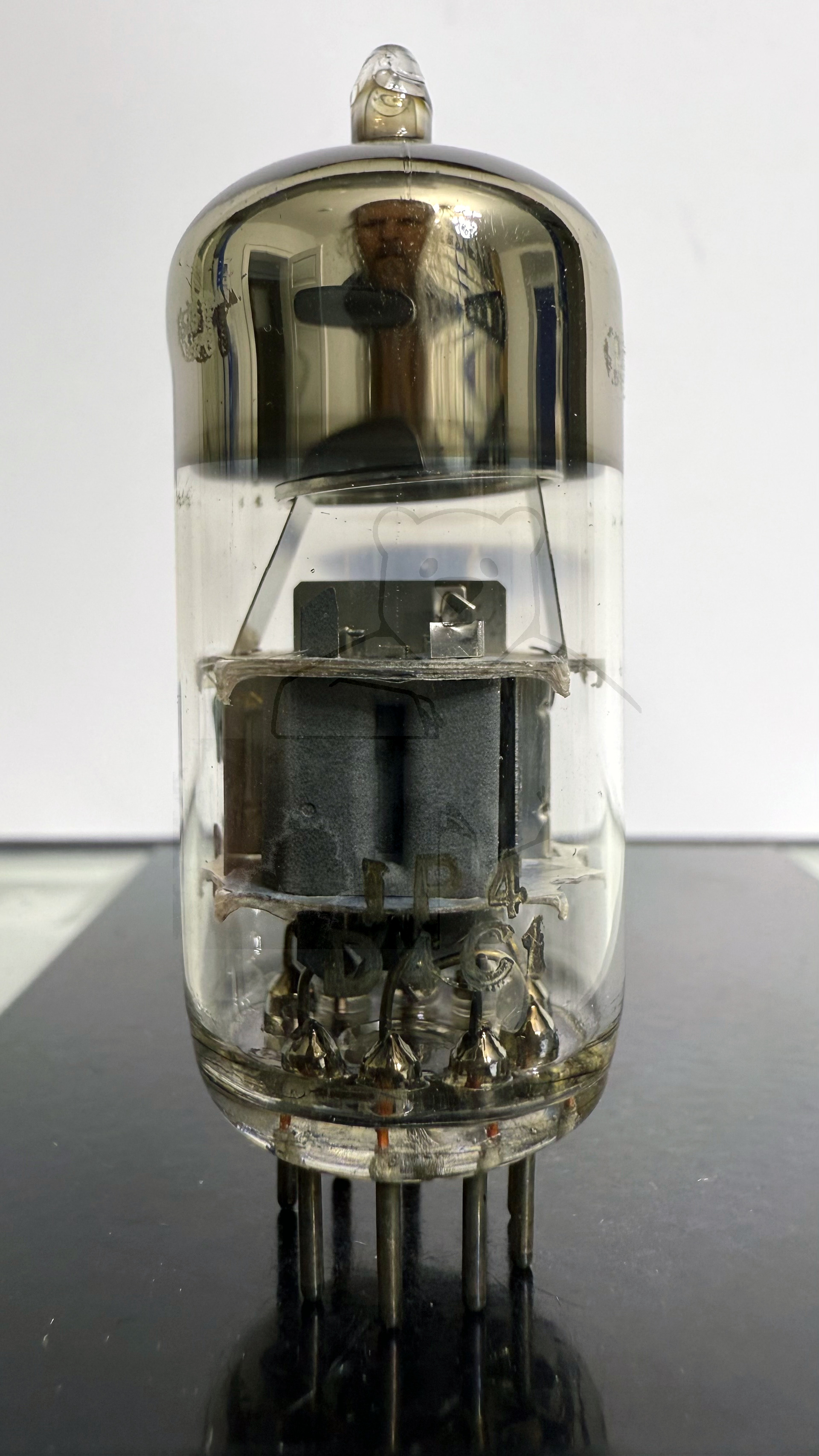

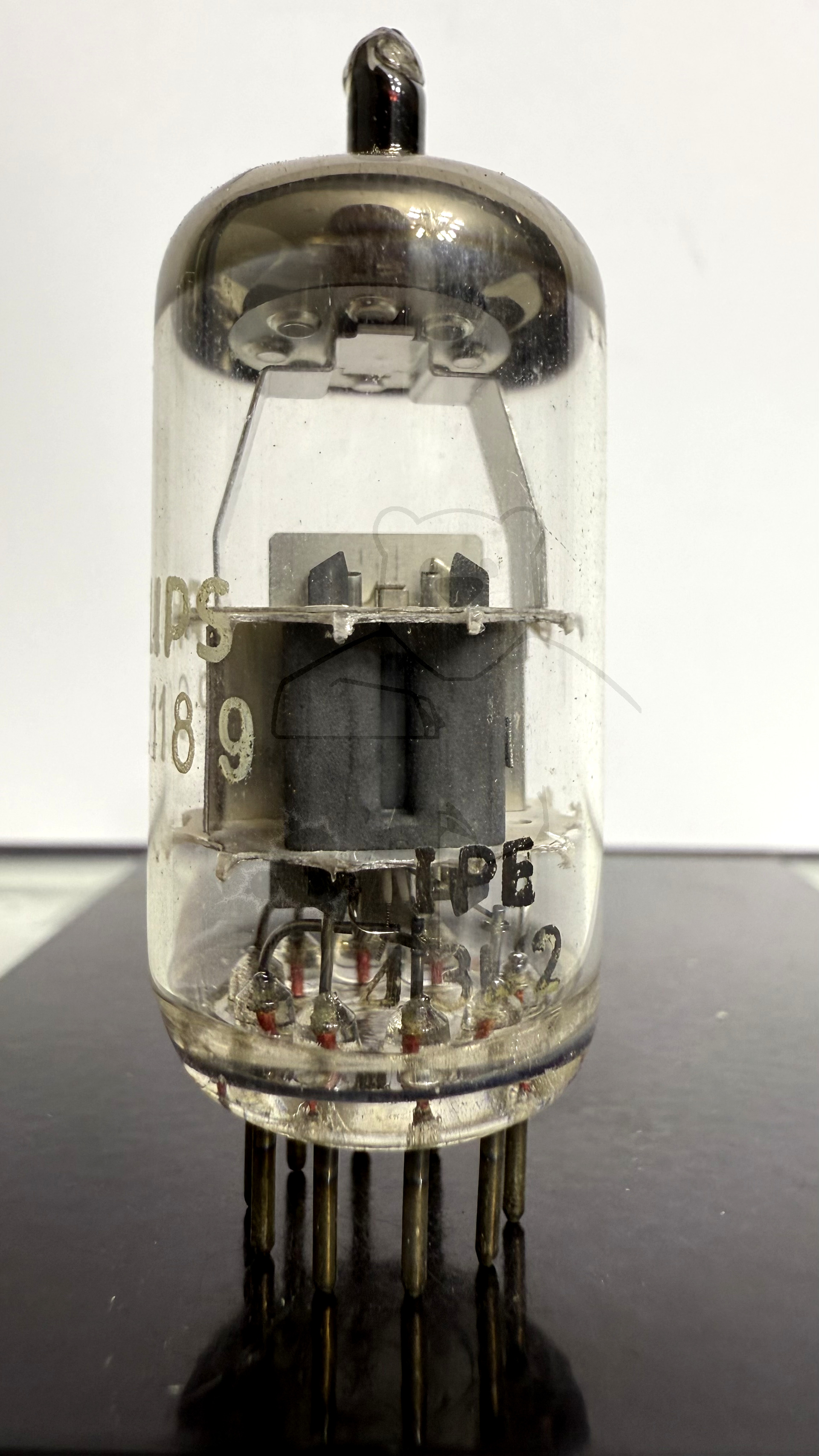

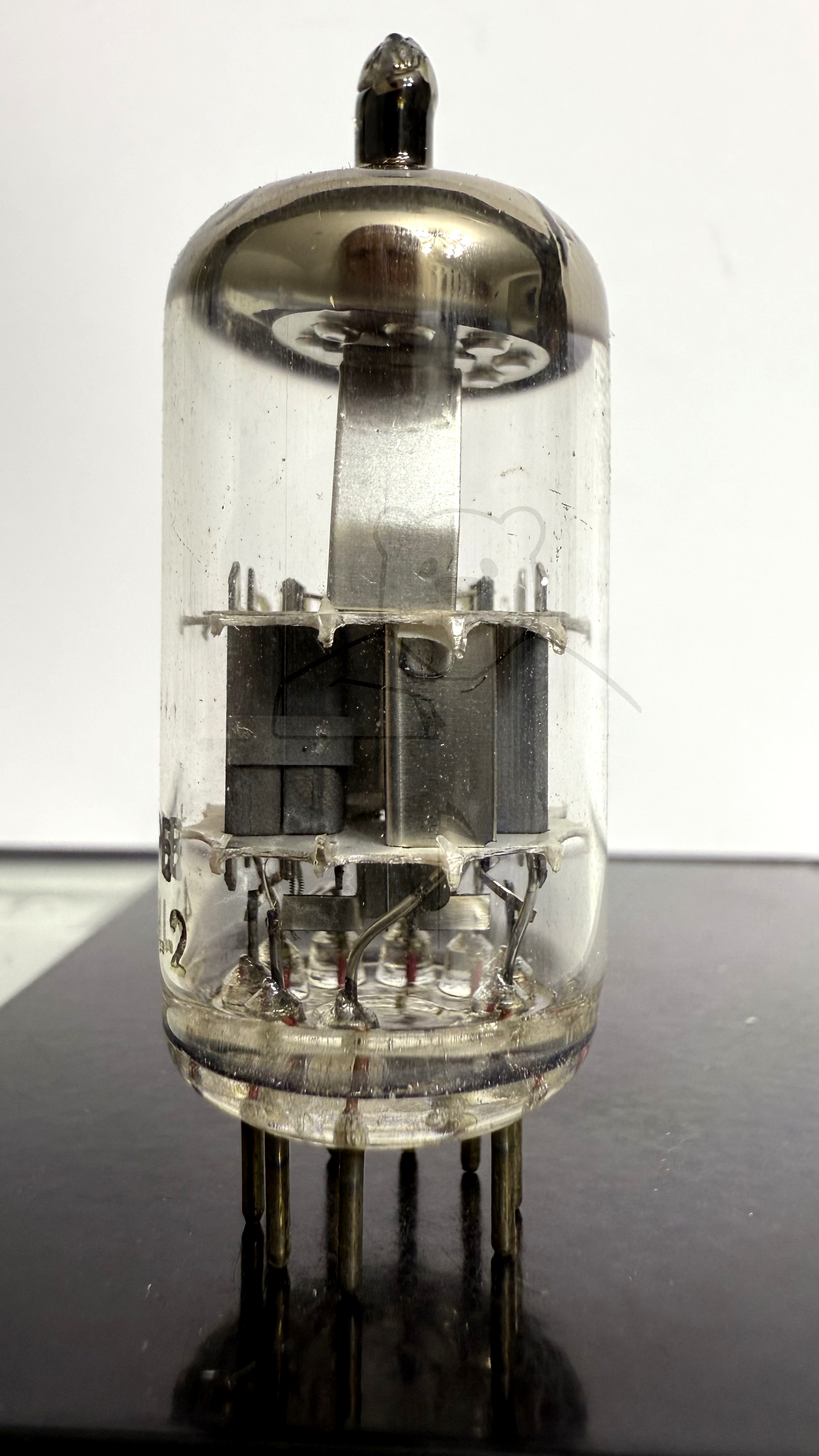

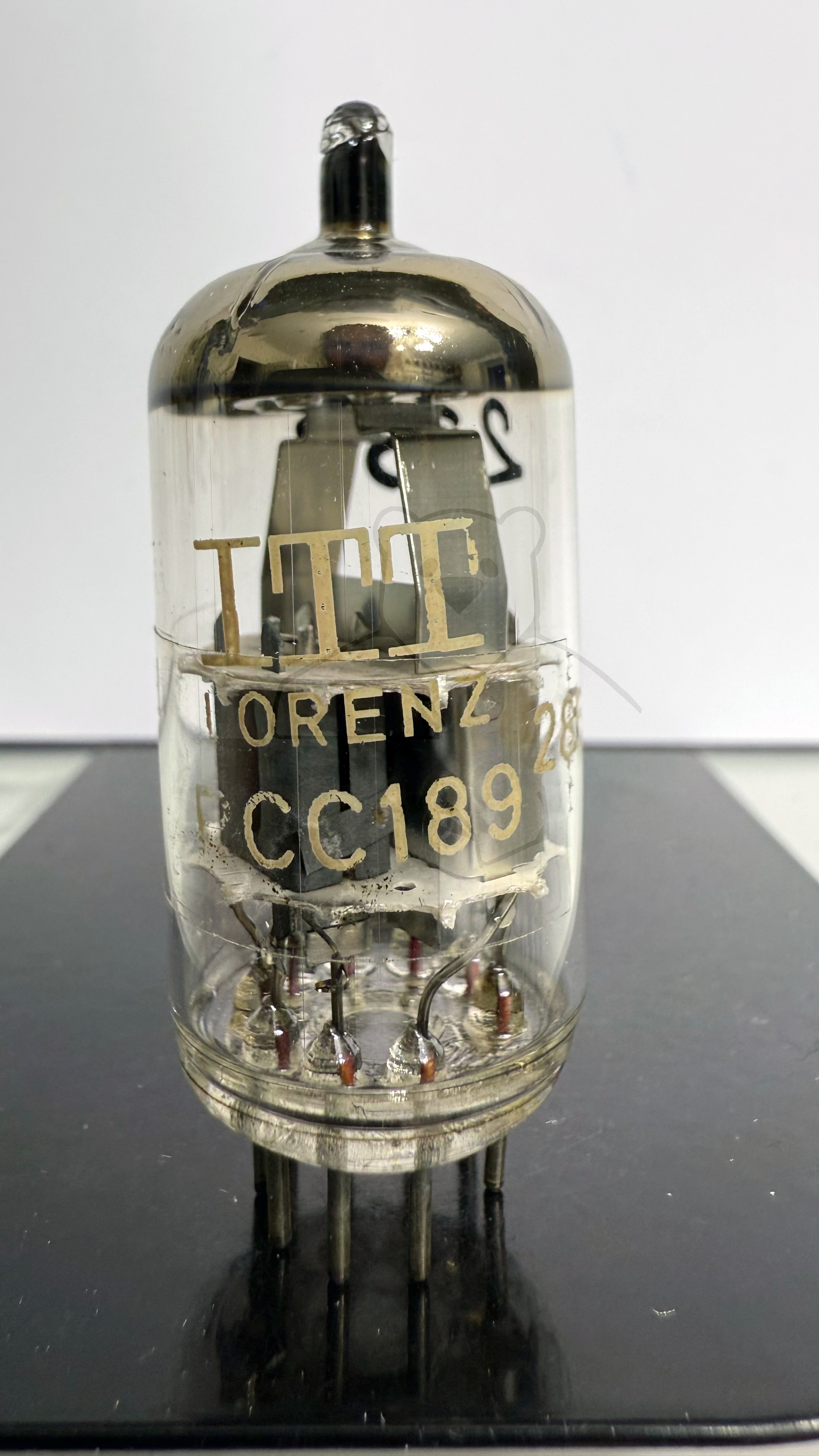

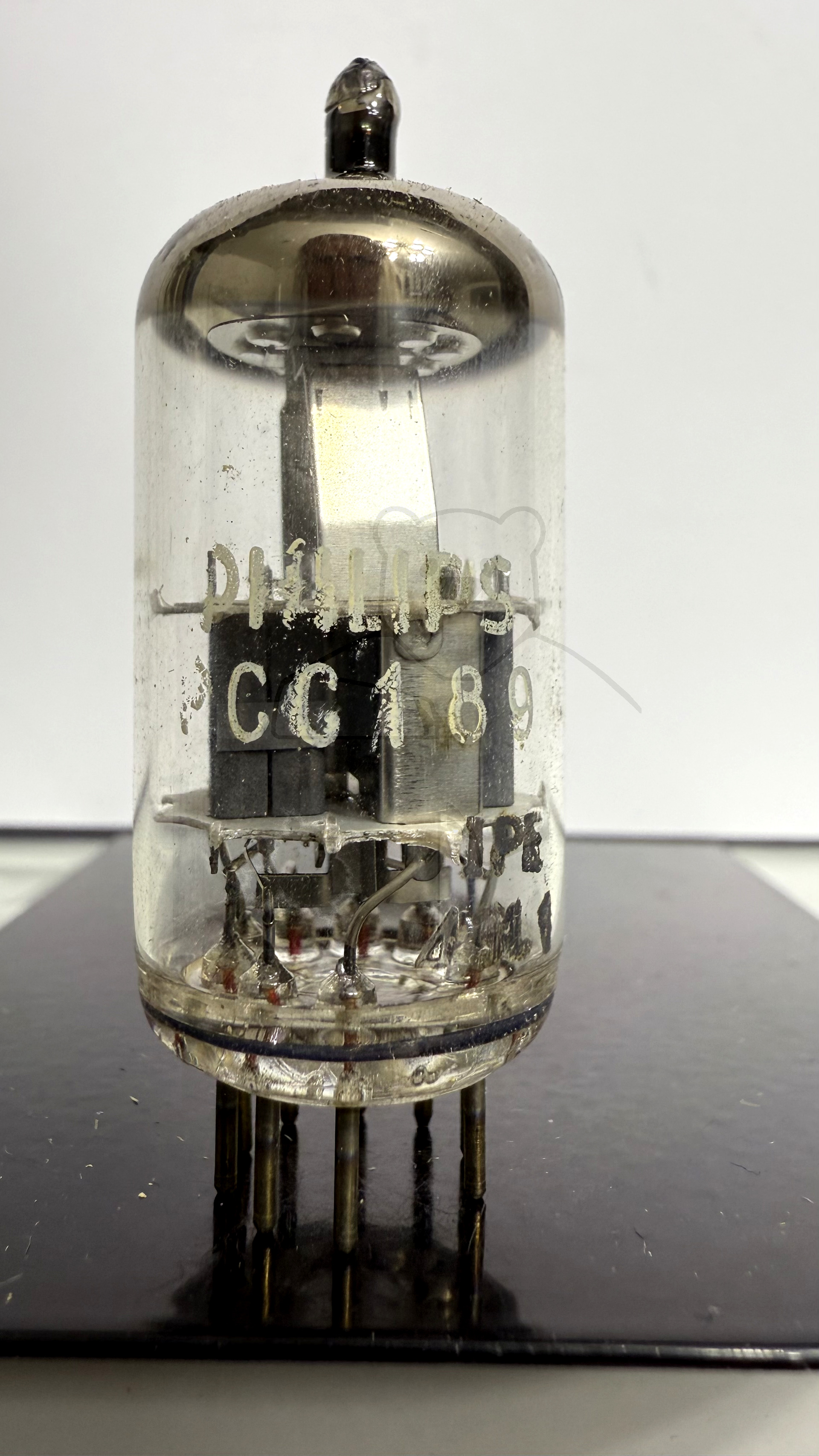

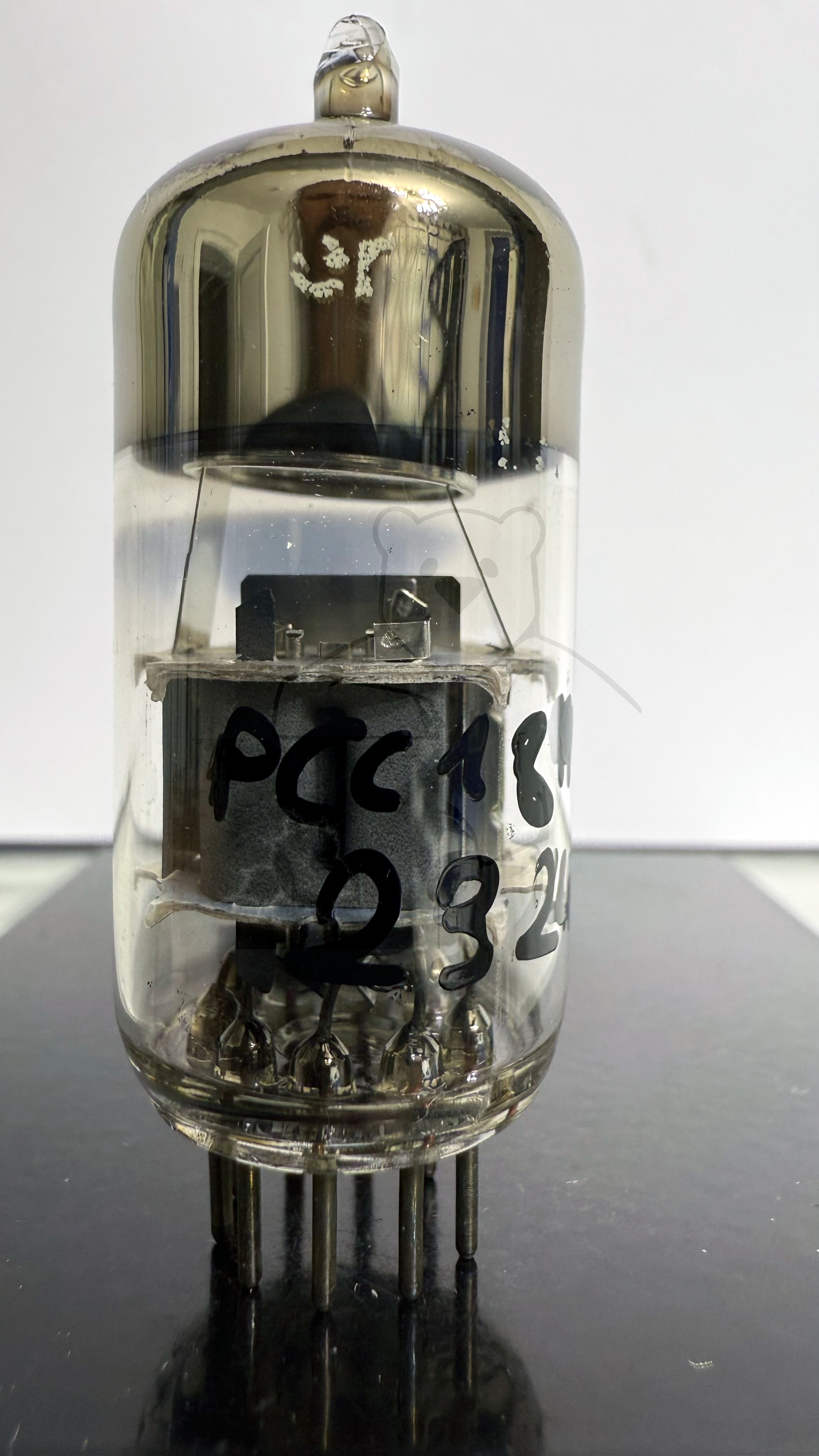

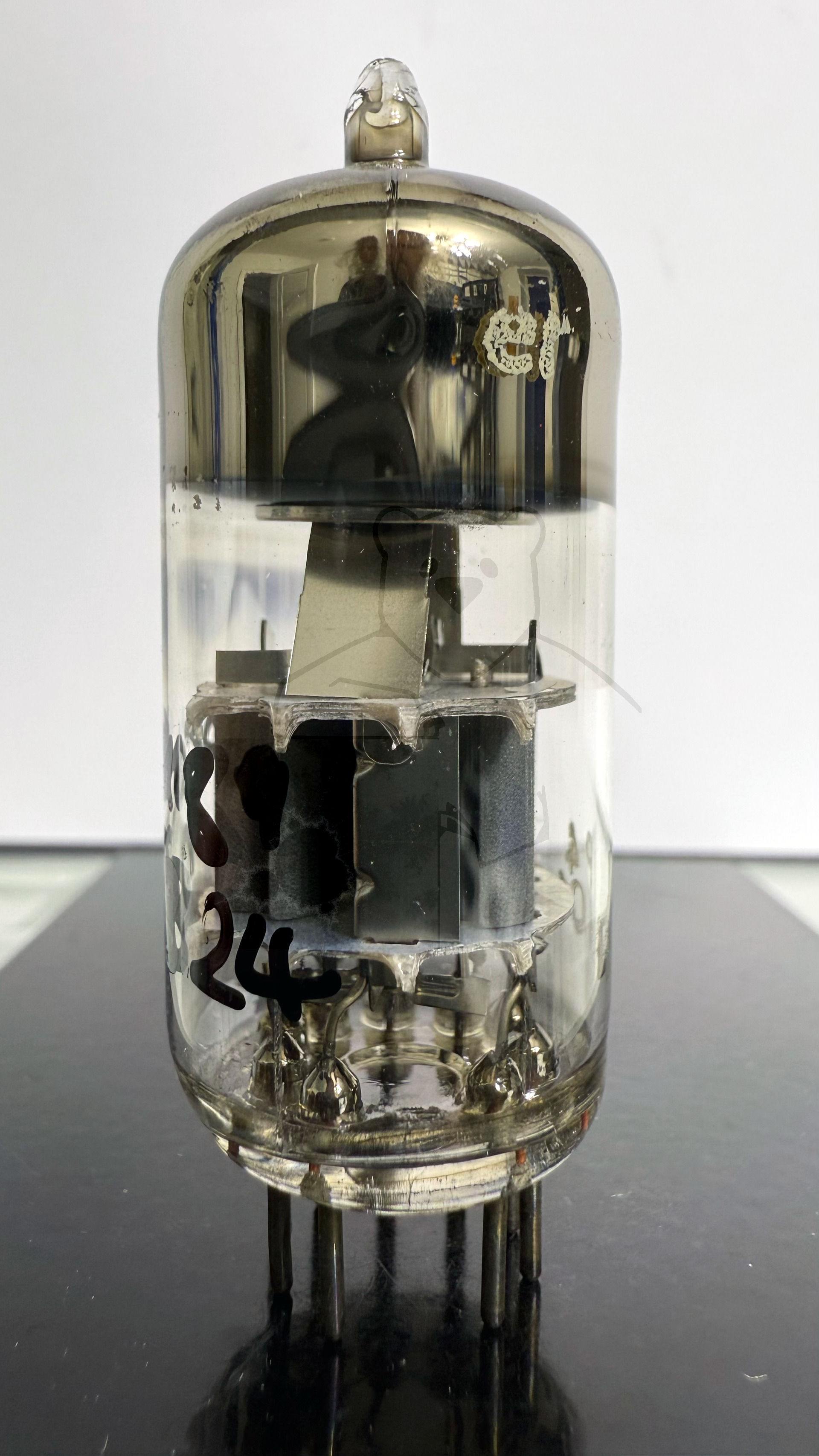

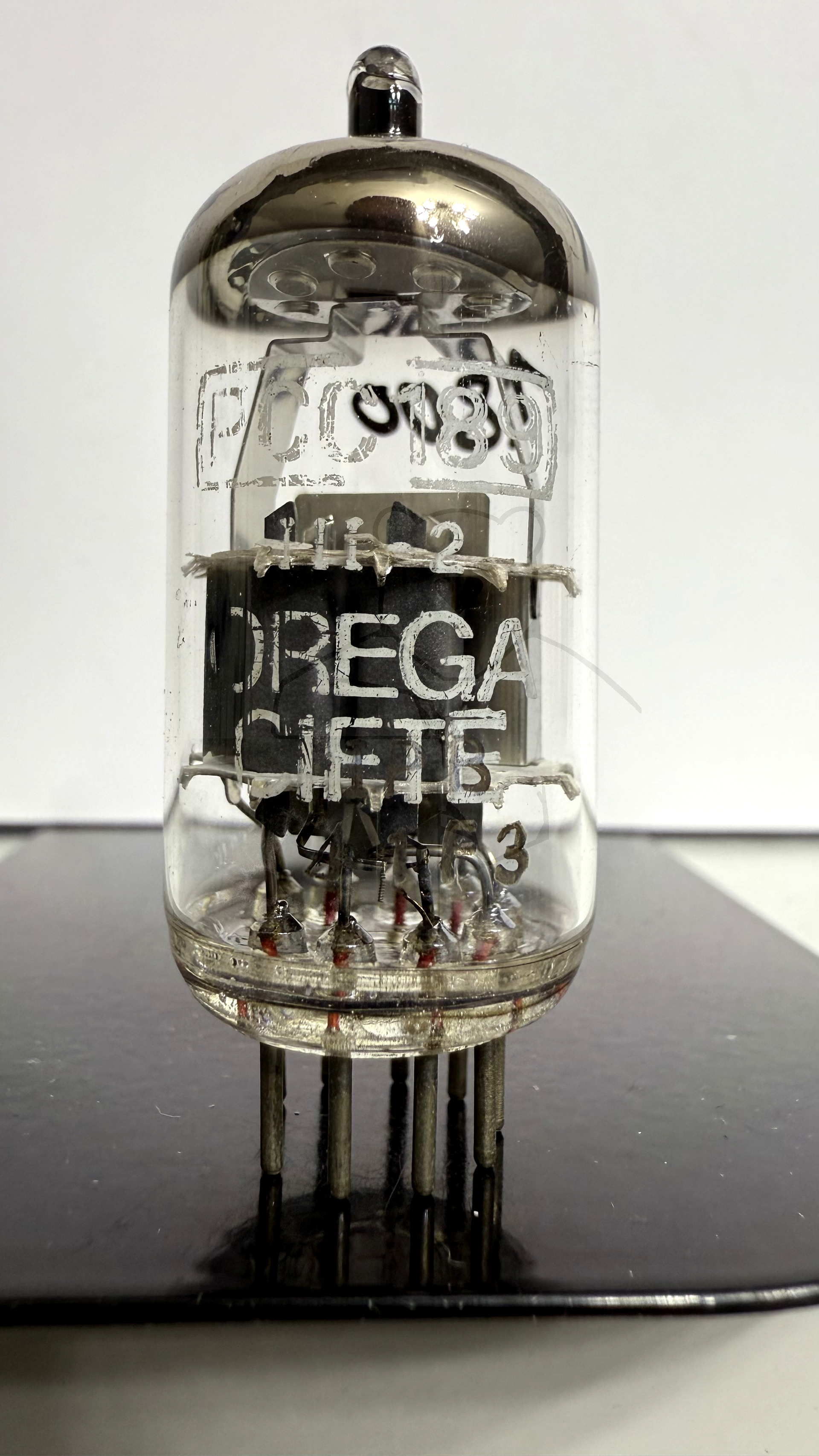

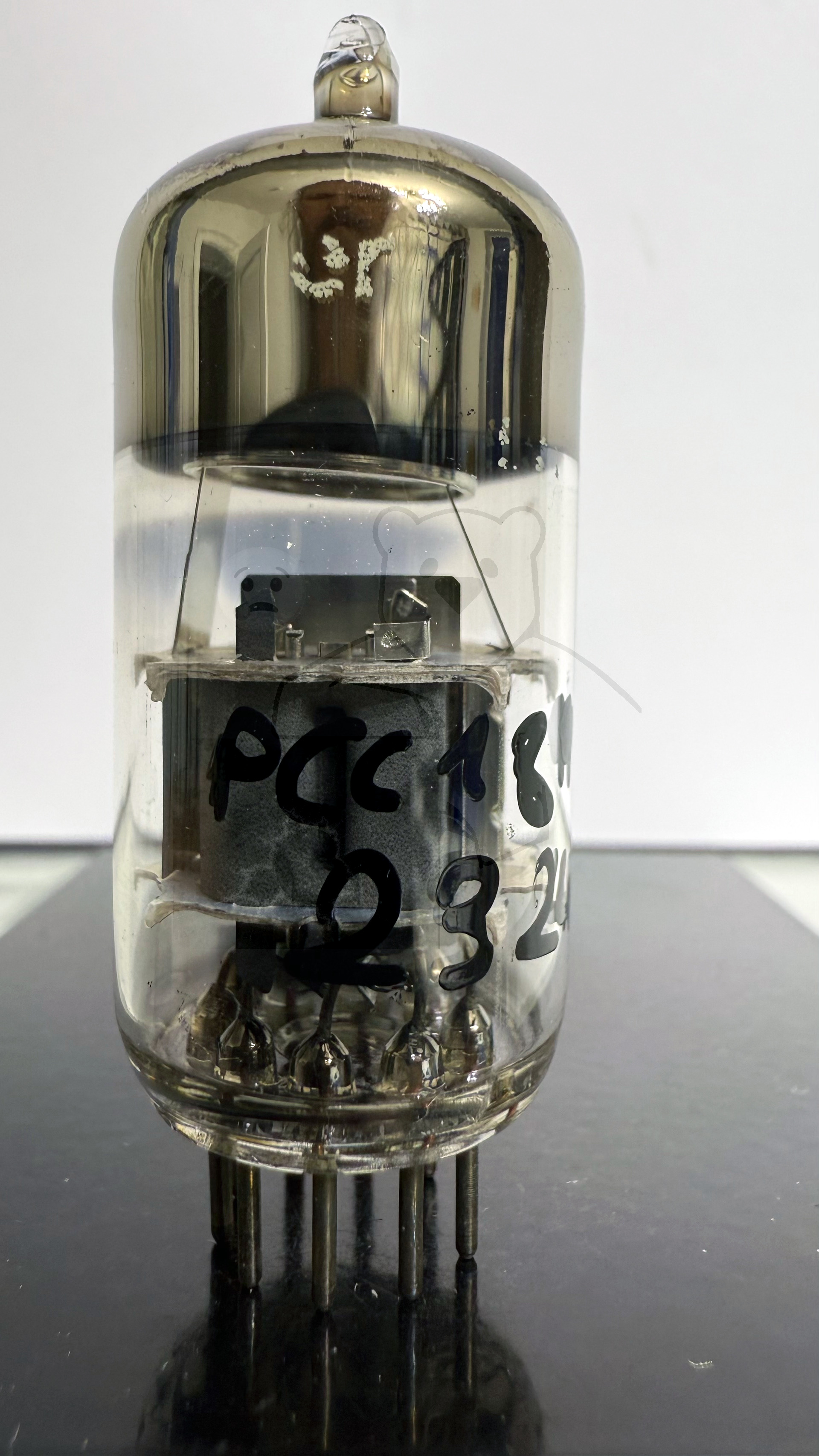

Daten und Bilder der Röhre: PCC189

🔎 Beschreibung der Röhre: PCC189

Name	PCC189
Vergleichsname	7ES8
Heizspannung (Volt)	7,2
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PCC189

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PCC189

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PCC189
Datenblatt PCC189 La Radiotechnique [www.tubedata.info].pdf (61 kB)
Datenblatt PCC189 Mazda Belvu [www.tubedata.info].pdf (48 kB)
Datenblatt PCC189 Philips Version 1 [www.tubedata.info].pdf (241 kB)
Datenblatt PCC189 Philips Version 2 [www.tubedata.info].pdf (155 kB)
Datenblatt PCC189 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (1360 kB)
Pruefkarte PCC189 - Neuberger RPM370 Roehrenmessgeraet.pdf (216 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
