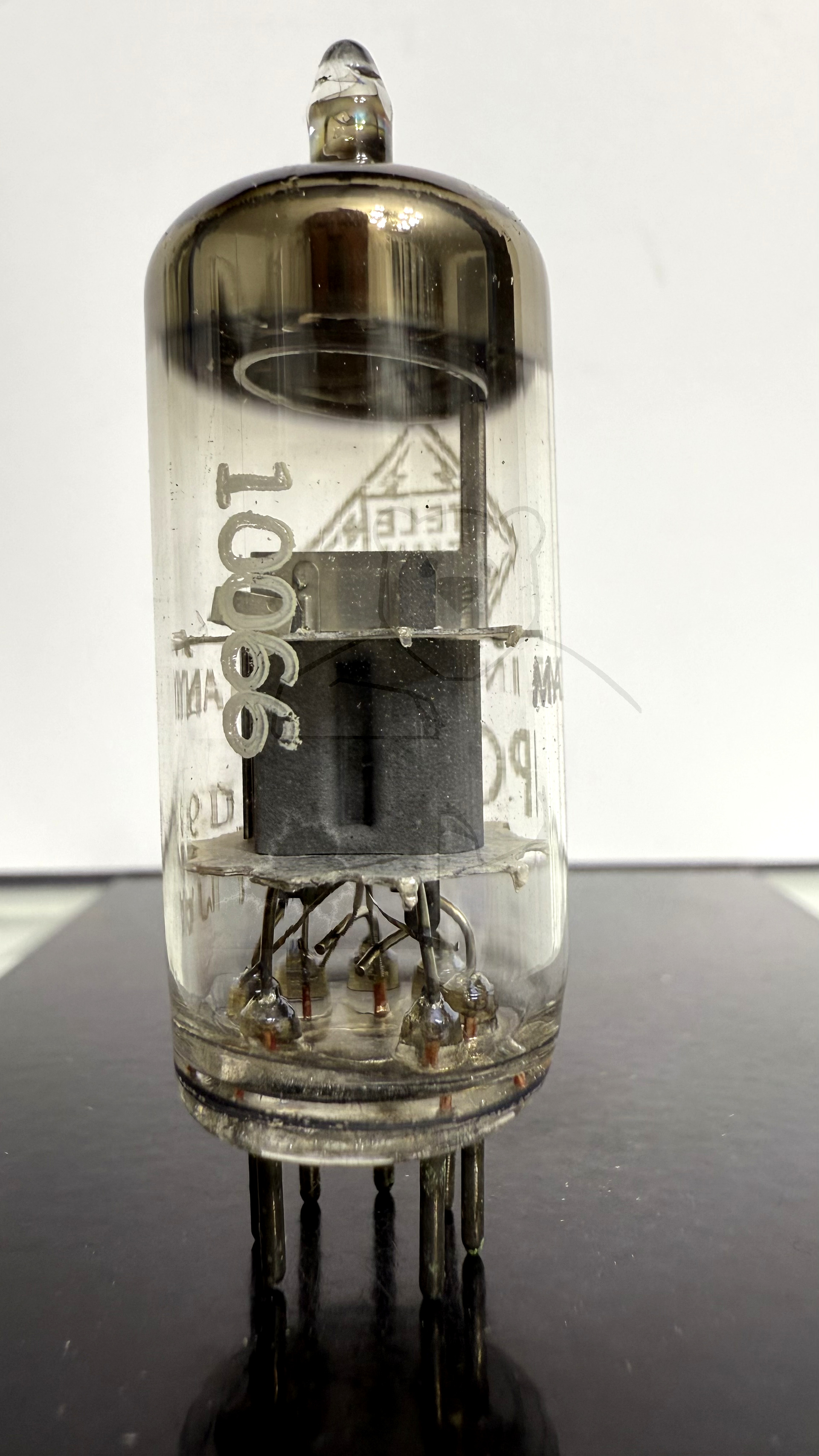

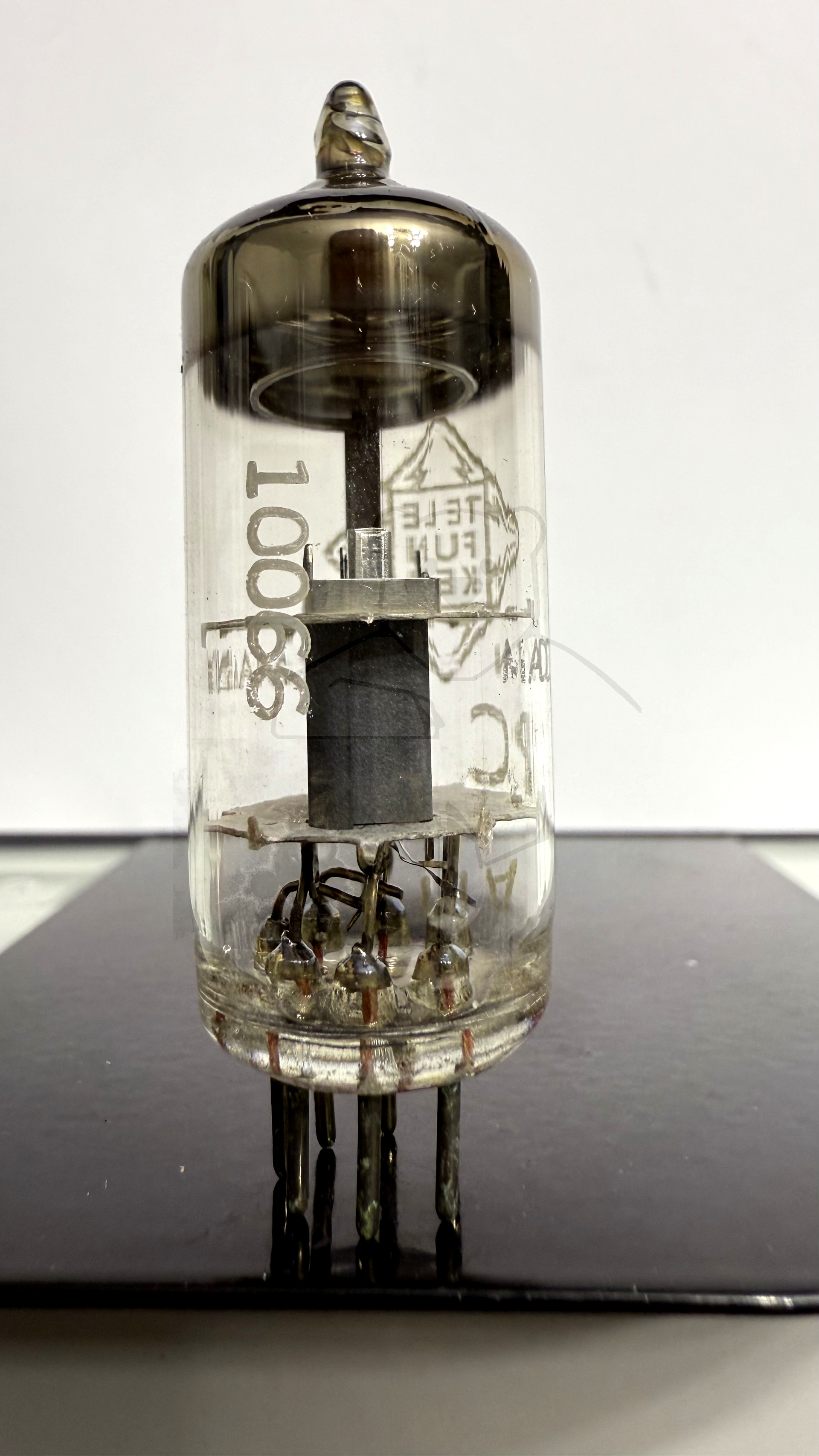

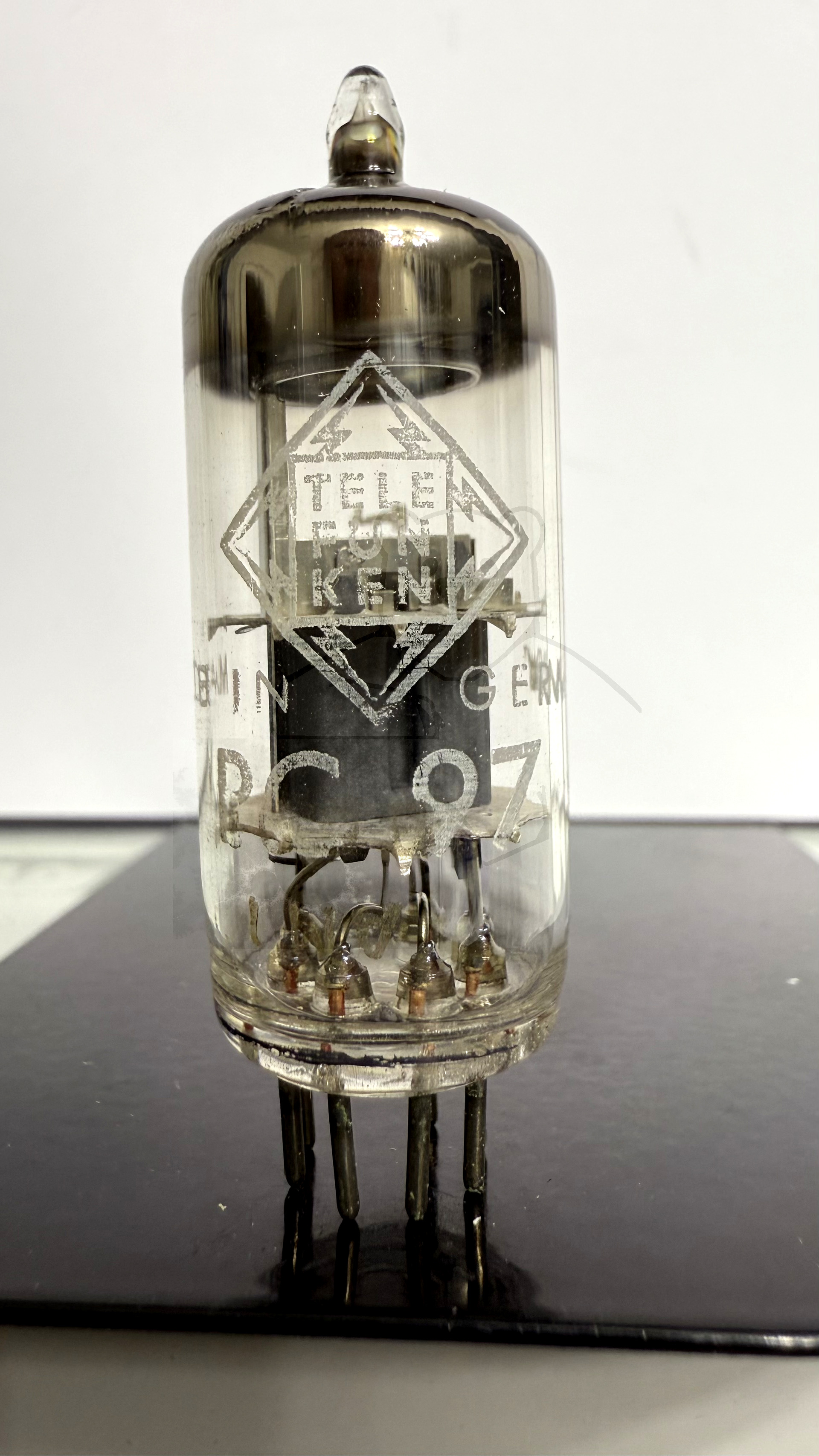

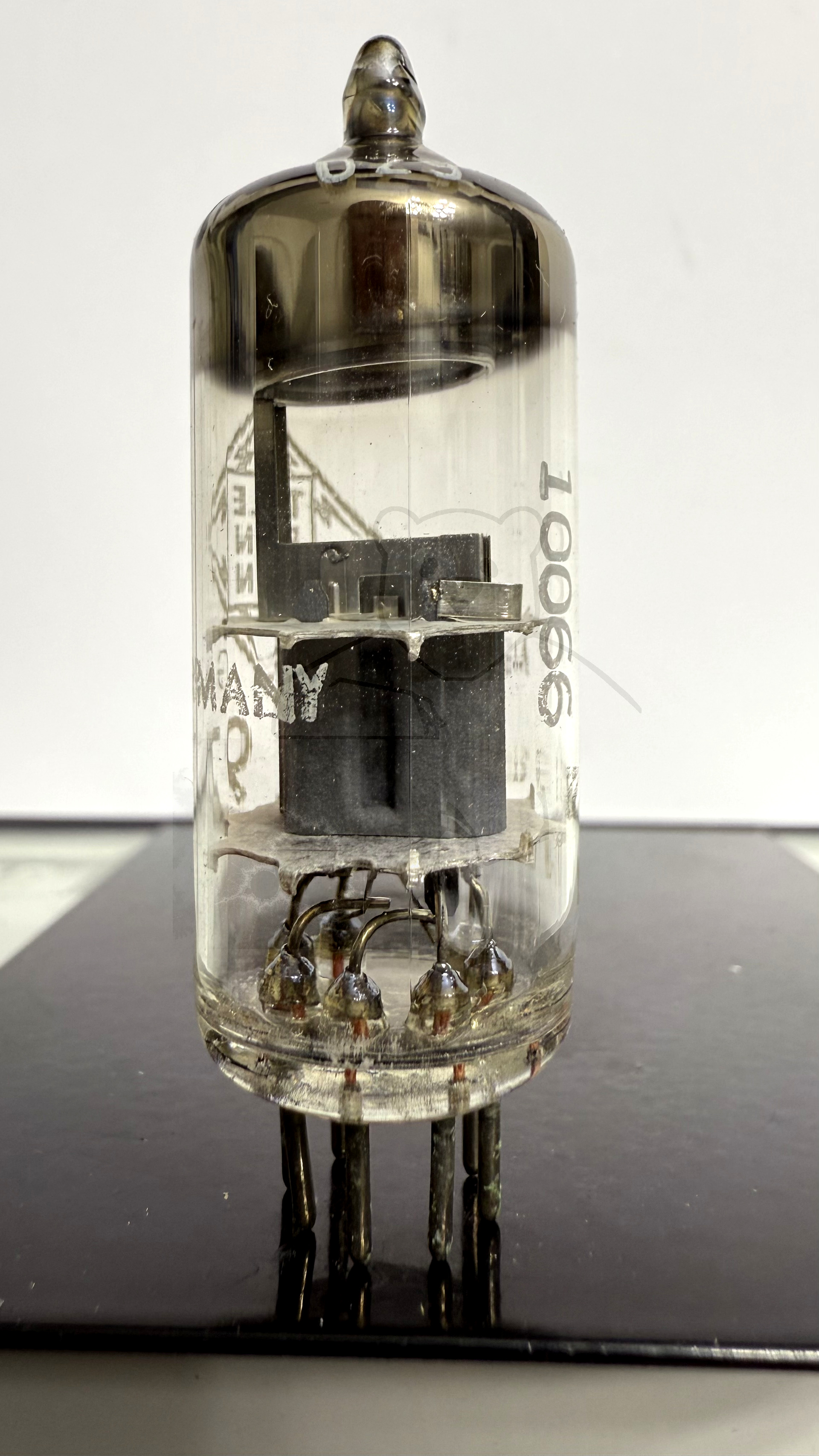

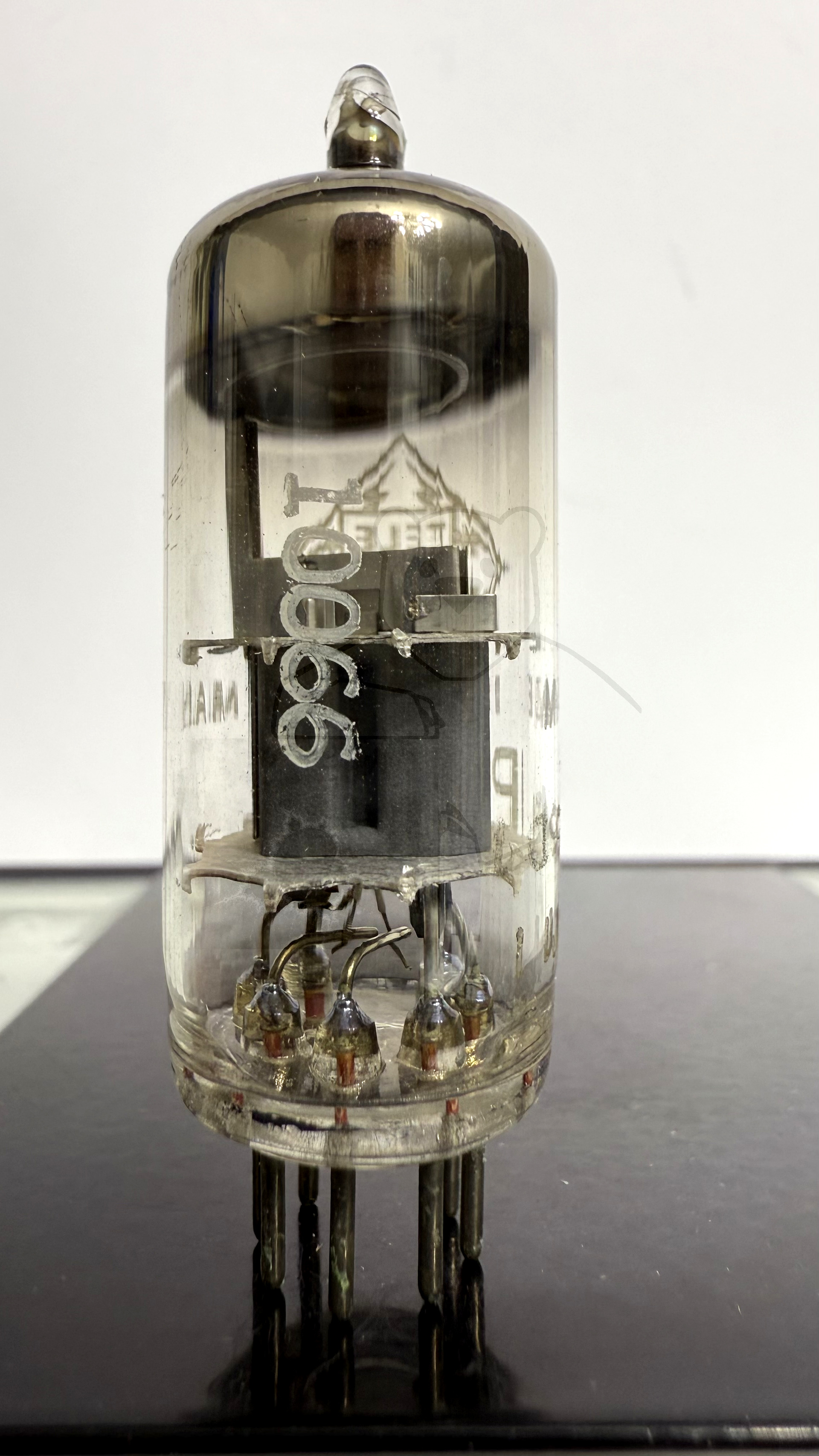

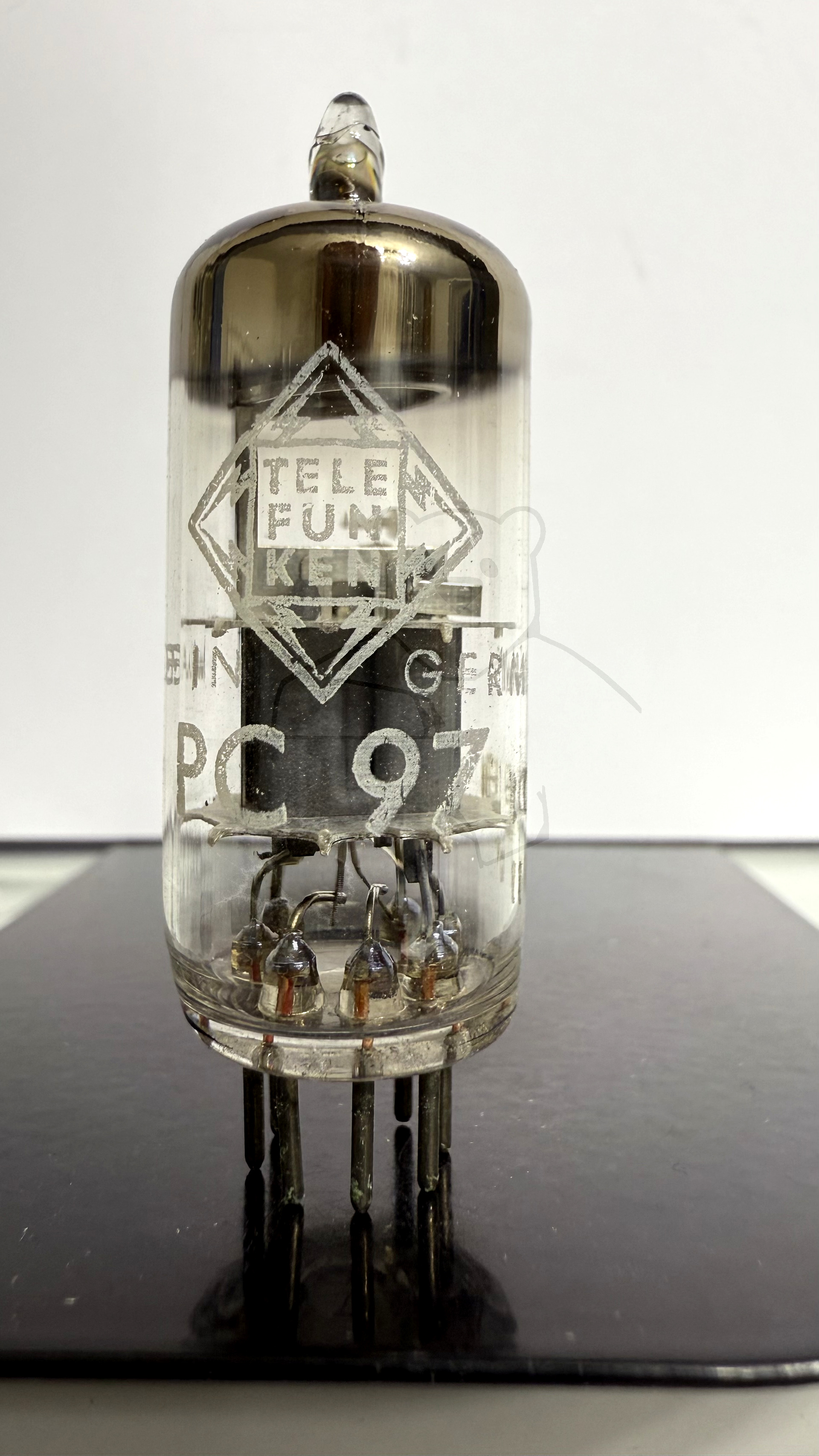

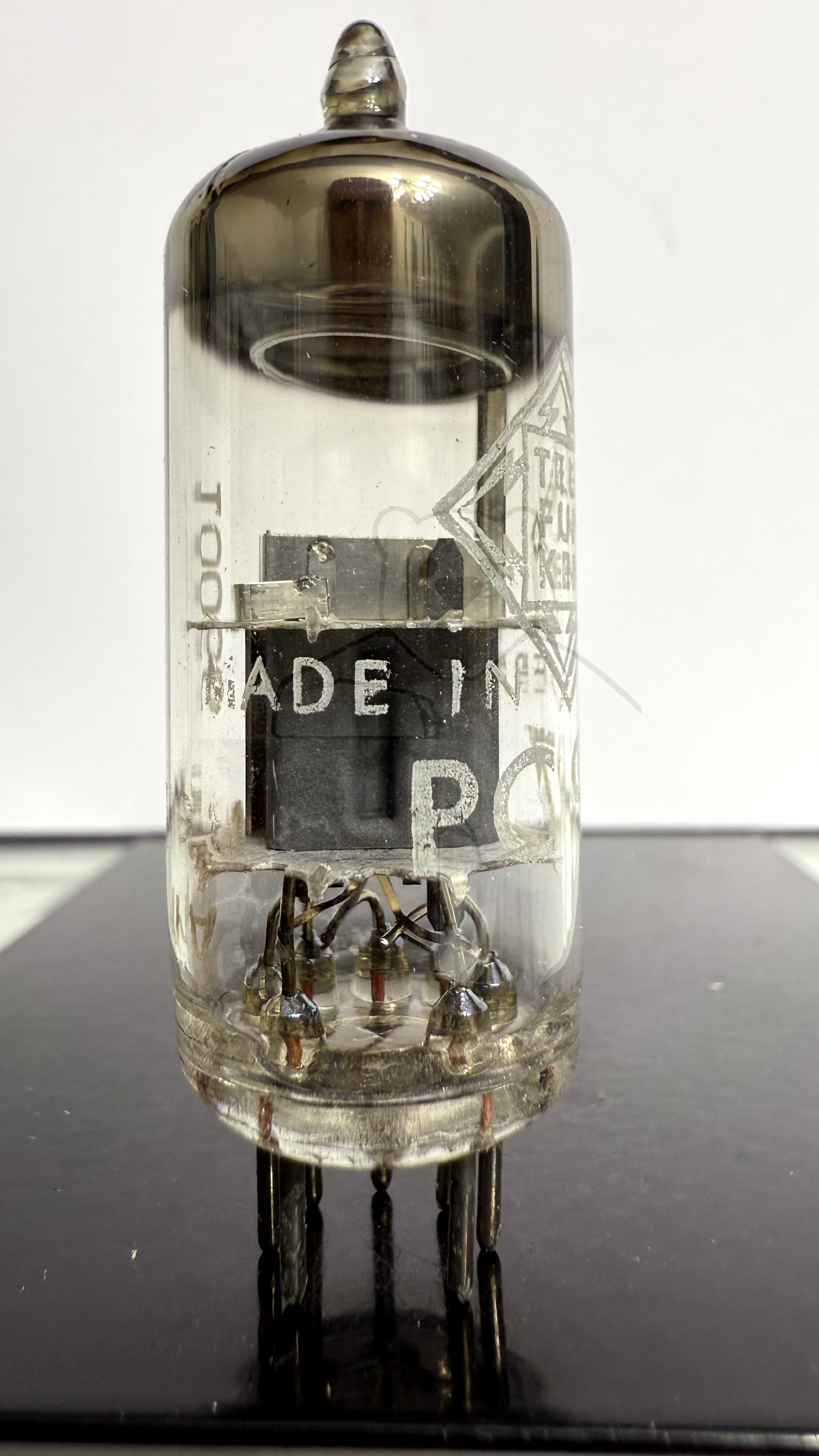

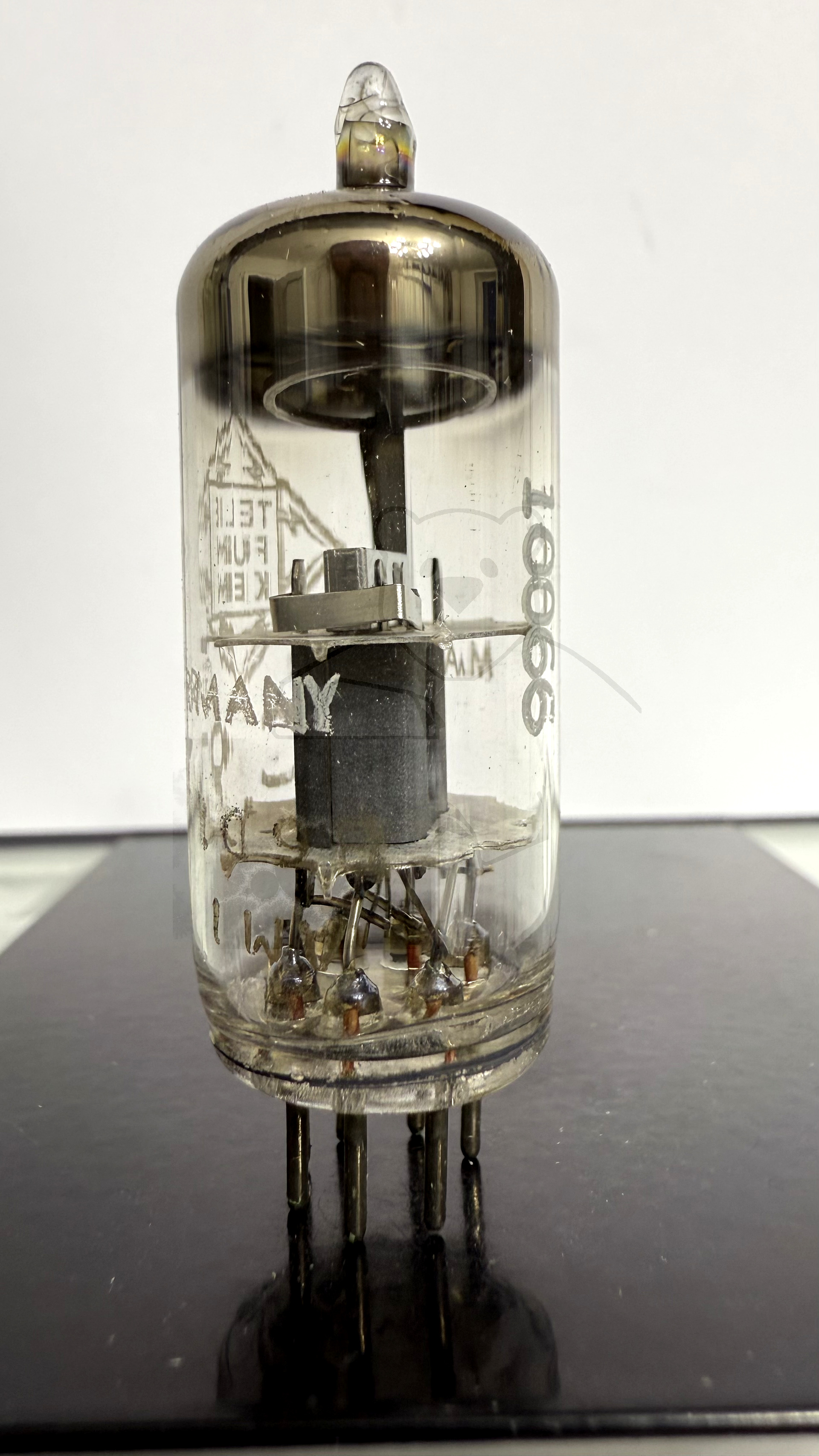

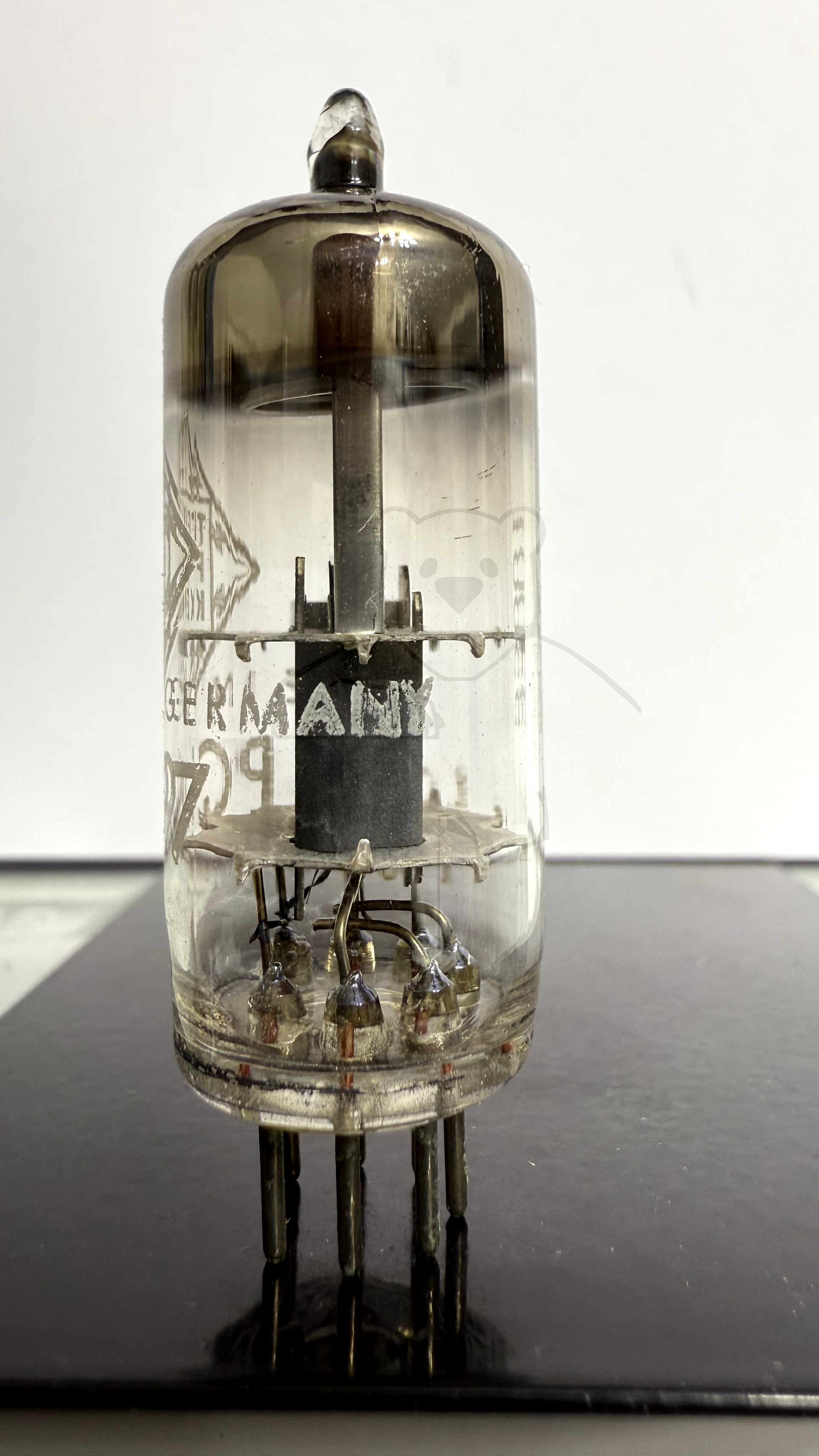

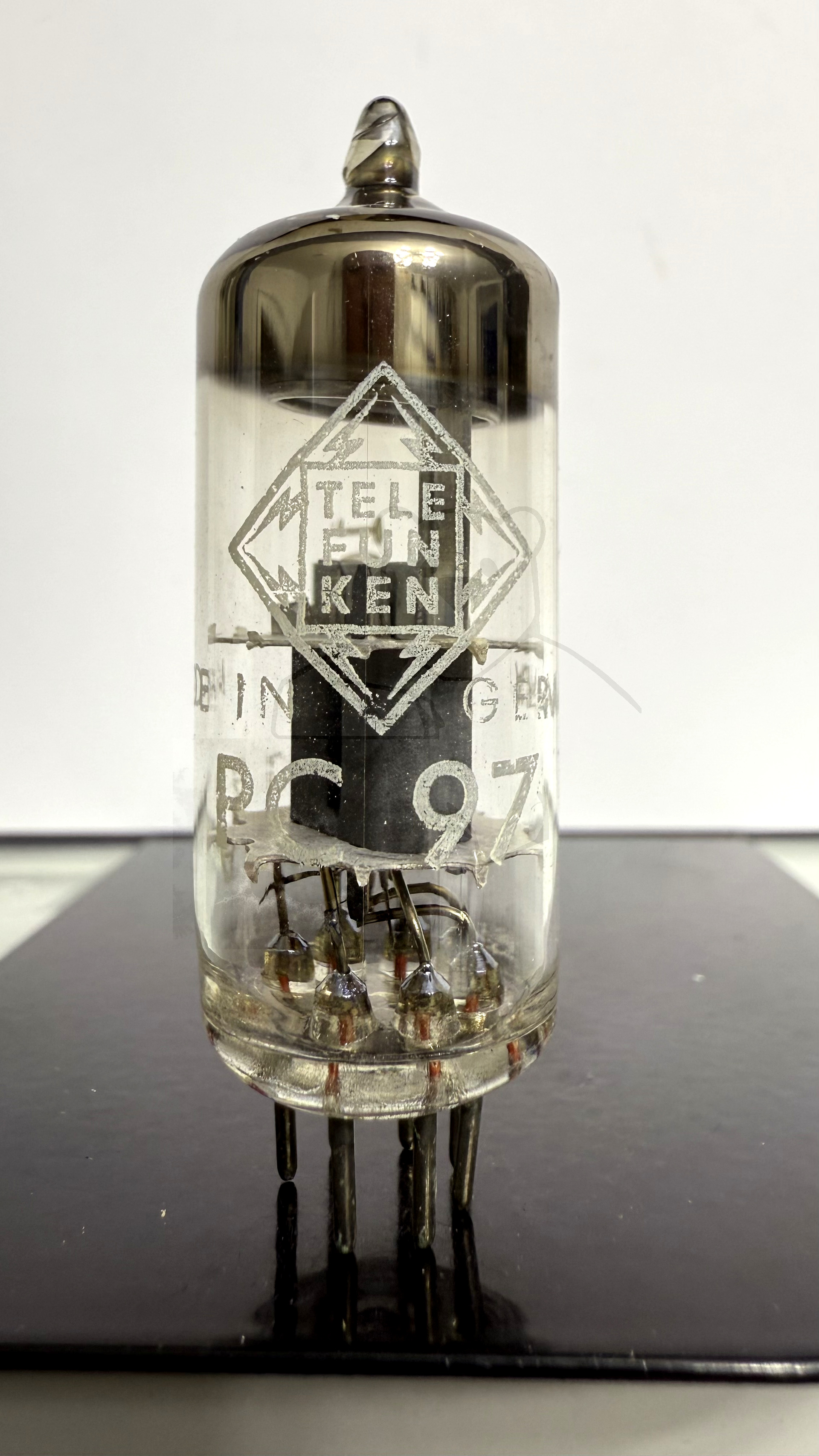

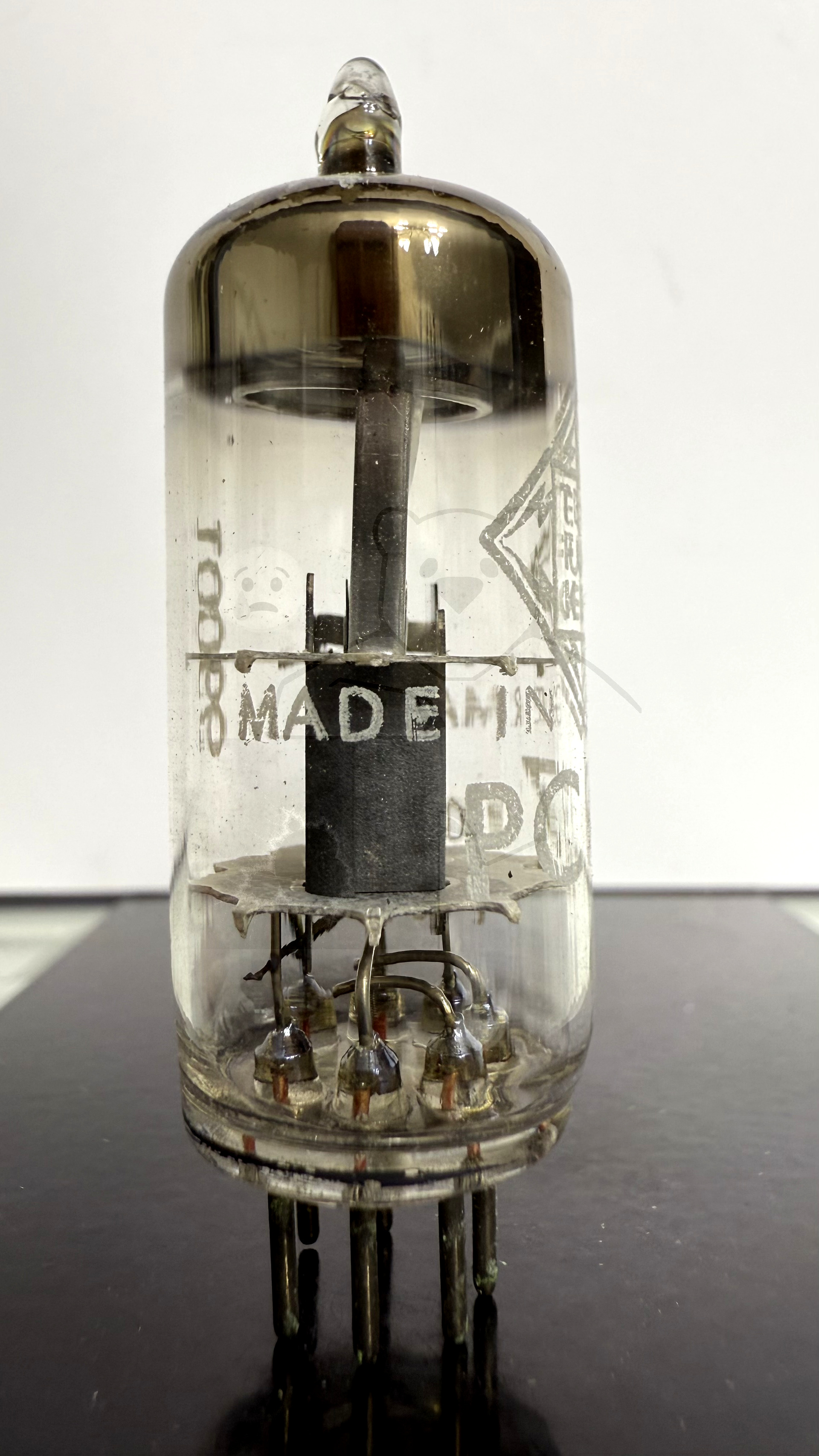

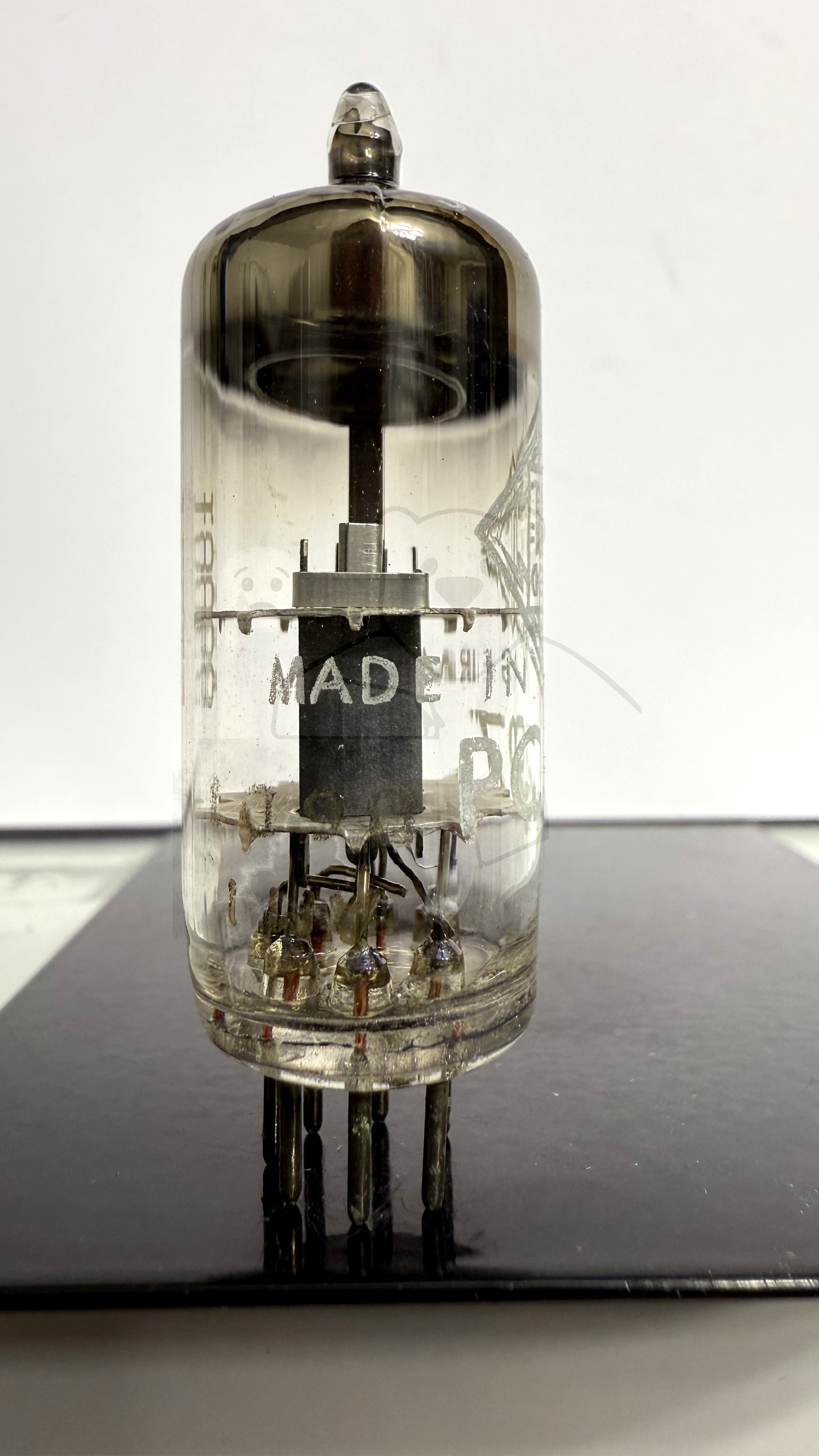

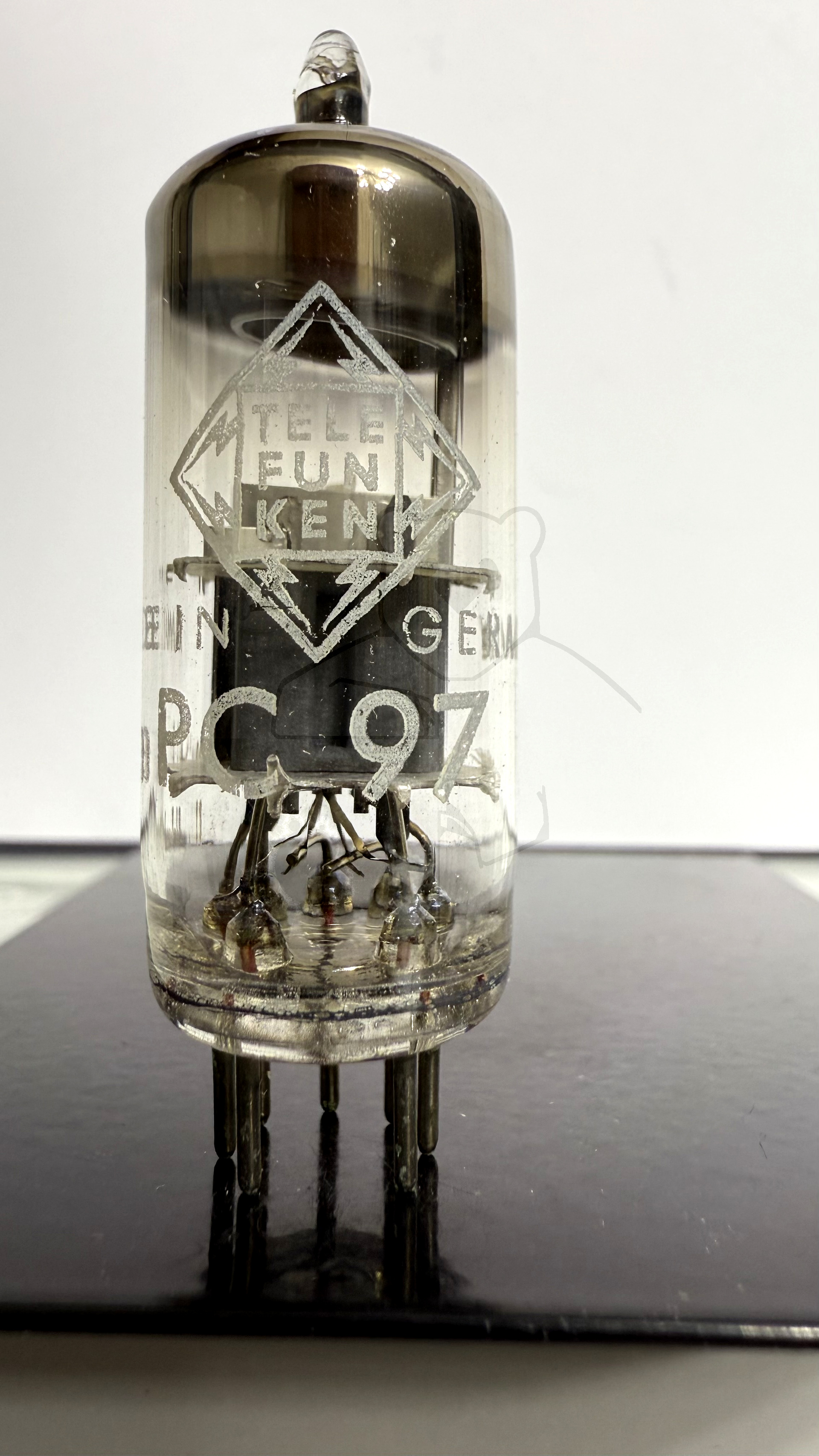

Daten und Bilder der Röhre: PC97

🔎 Beschreibung der Röhre: PC97

Name	PC97
Vergleichsname	4FY5
Heizspannung (Volt)	4,5
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PC97

	System 1
Kathode	1, 7
Gitter 1	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	6
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

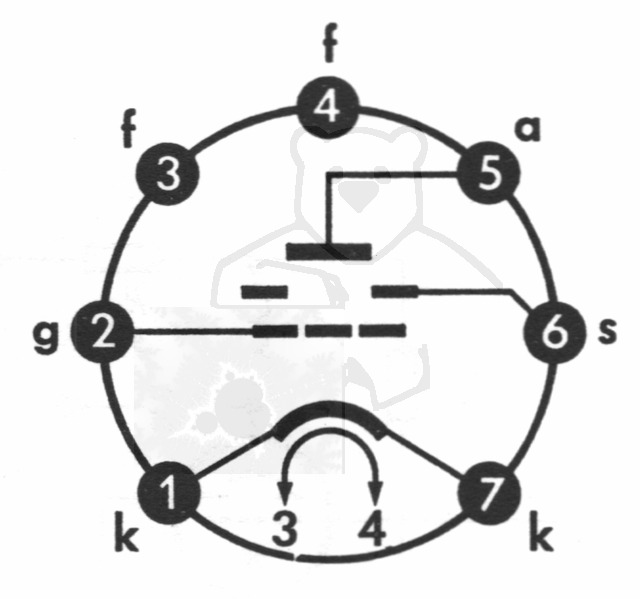

🔎 Sockelschaltung der PC97

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PC97
Datenblatt PC97 Philips [www.tubedata.info].pdf (279 kB)
Datenblatt PC97 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (1082 kB)
Pruefkarte PC97 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (264 kB)
Pruefkarte PC97 - Neuberger RPM370 Roehrenmessgeraet.pdf (88 kB)
