🔎 Beschreibung der Röhre: PC86
| Name | PC86 |
| Vergleichsname | 4CM4 |
| Heizspannung (Volt) | 3,8 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:10 |
🔎 Beschreibung der Systeme für die Röhre: PC86
| System 1 | |
| Kathode | 3, 7 |
| Gitter 1 | 2, 6, 8 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1, 9 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der PC86
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PC86
Datenblatt PC86 Lamina [www.tubedata.info].pdf (397 kB)
Datenblatt PC86 Mazda Belvu [www.tubedata.info].pdf (44 kB)
Datenblatt PC86 Philips Version 1 [www.tubedata.info].pdf (279 kB)
Datenblatt PC86 Philips Version 2 [www.tubedata.info].pdf (146 kB)
Datenblatt PC86 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (1129 kB)
Pruefkarte PC86 - Funke W19 Roehrenpruefer.pdf (137 kB)
Pruefkarte PC86 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PC86

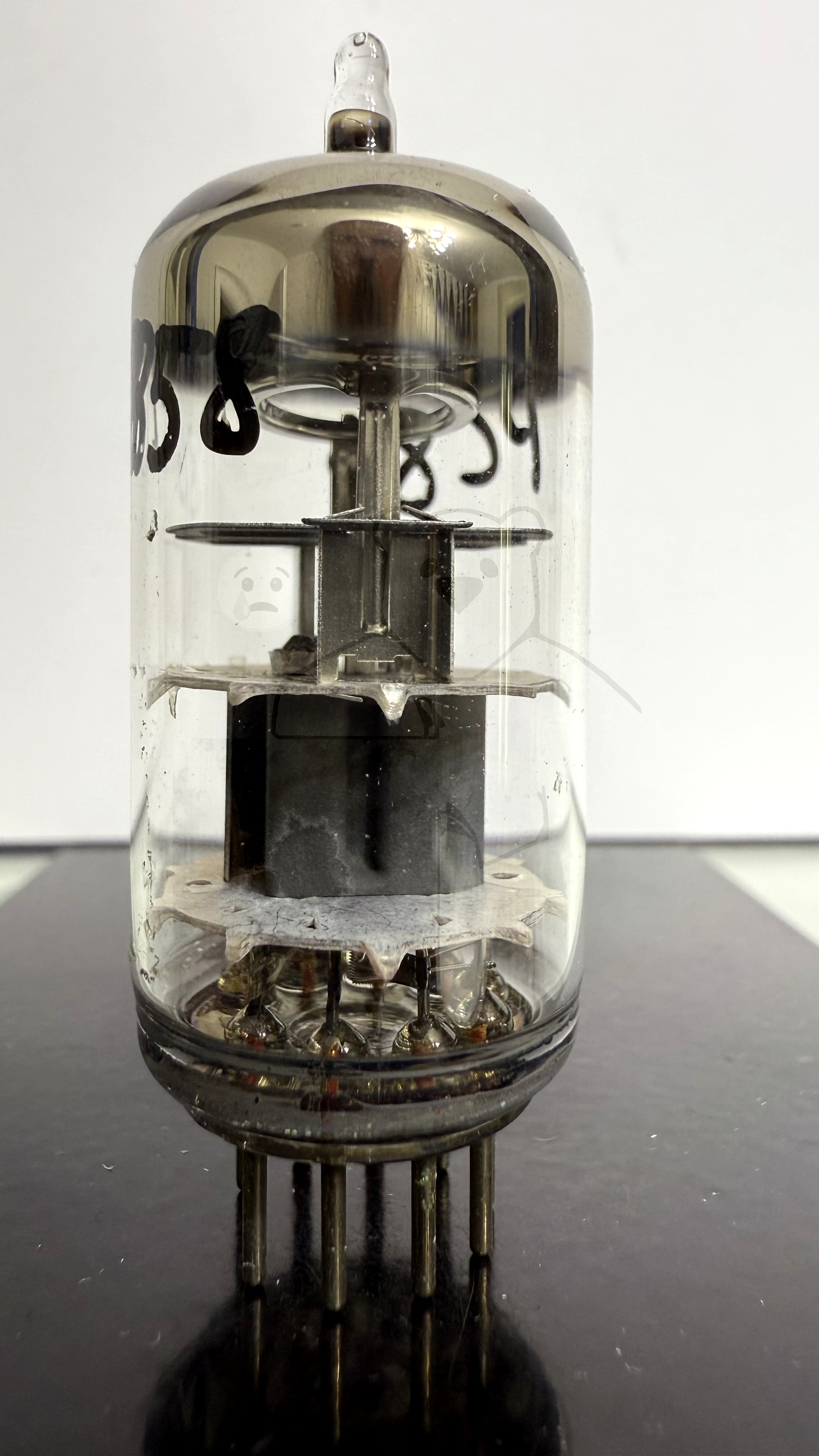

Röhre PC86 #1858 Bild 1

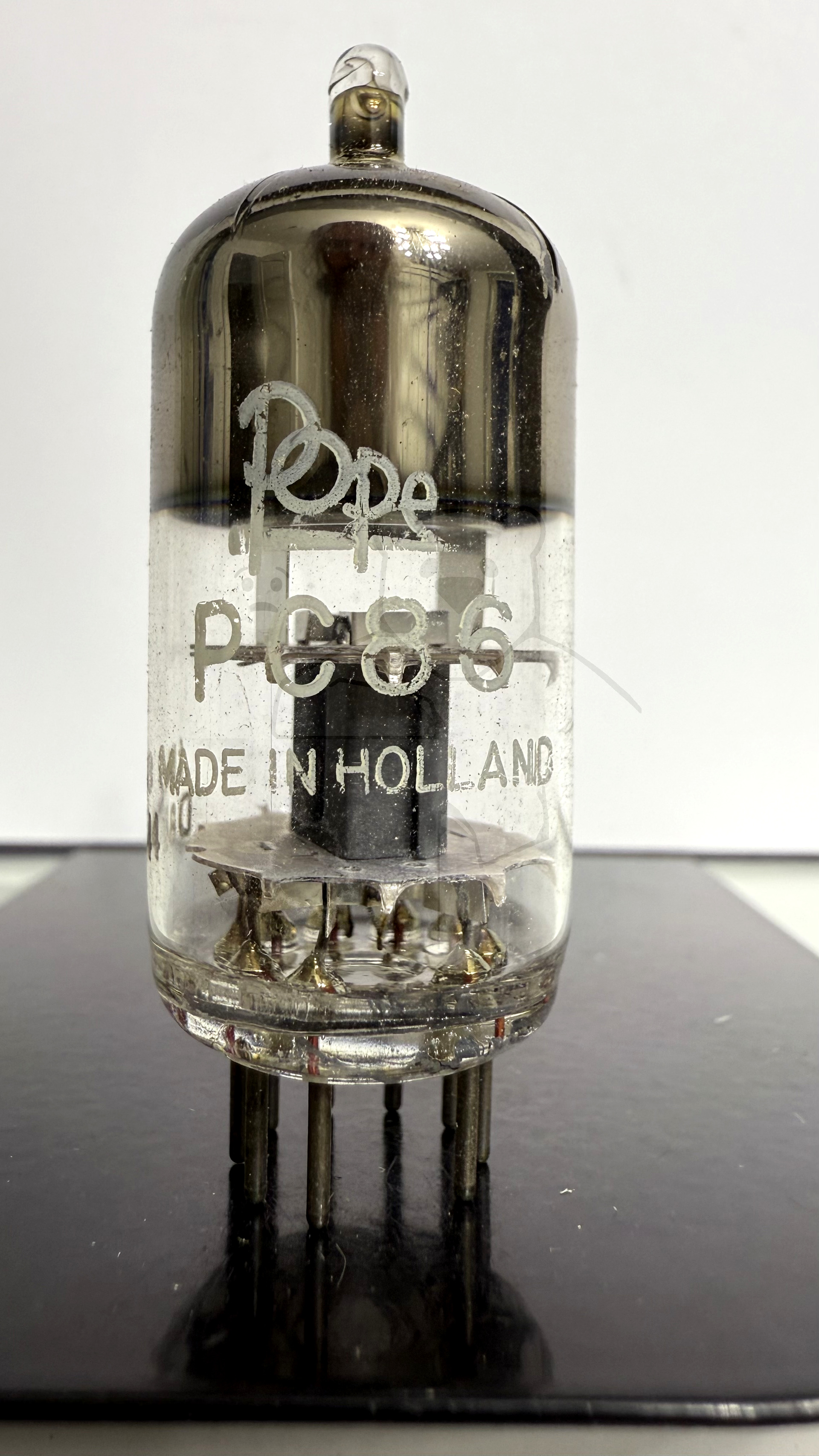

Röhre PC86 #4122 Bild 1

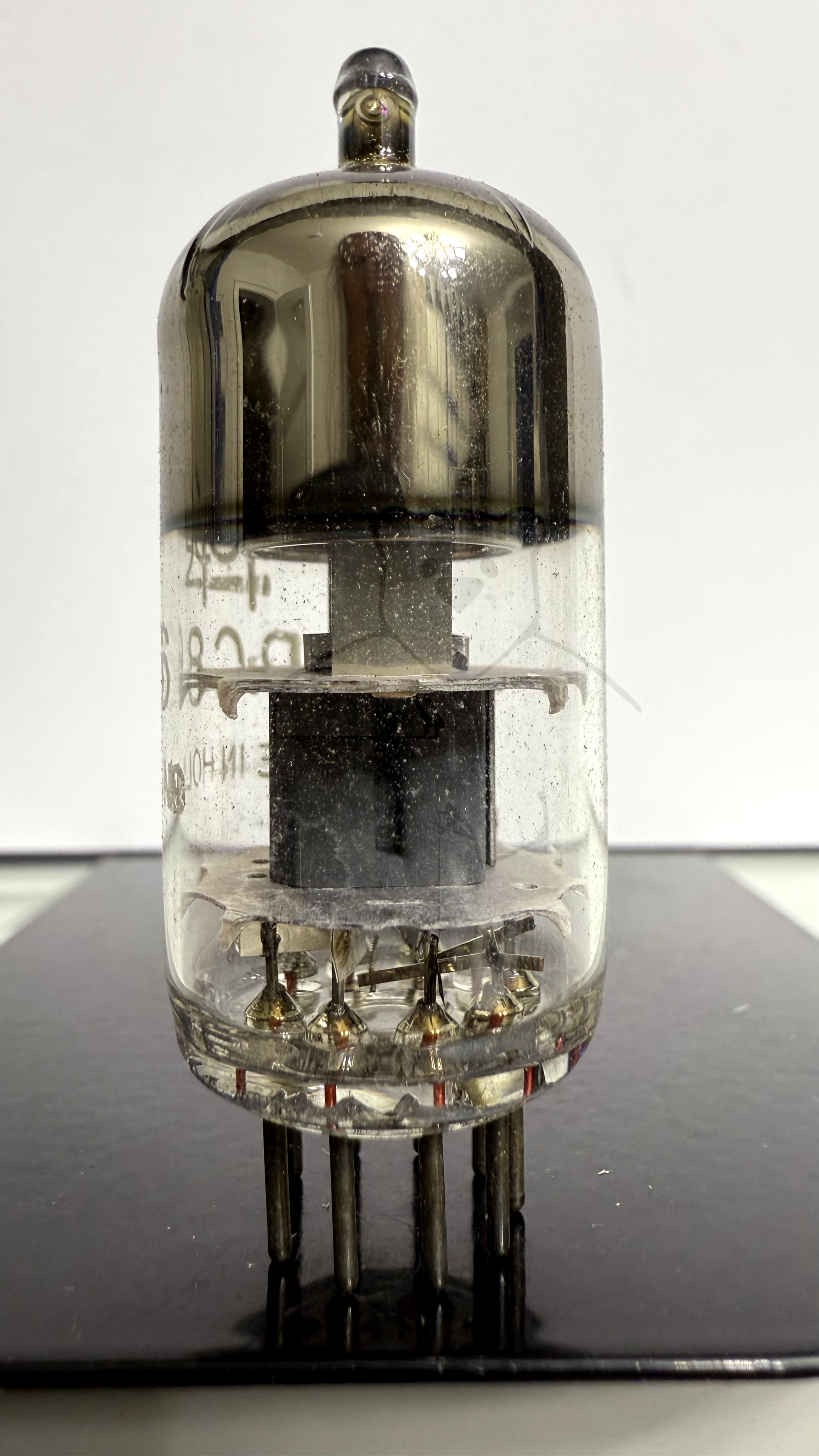

Röhre PC86 #4122 Bild 2

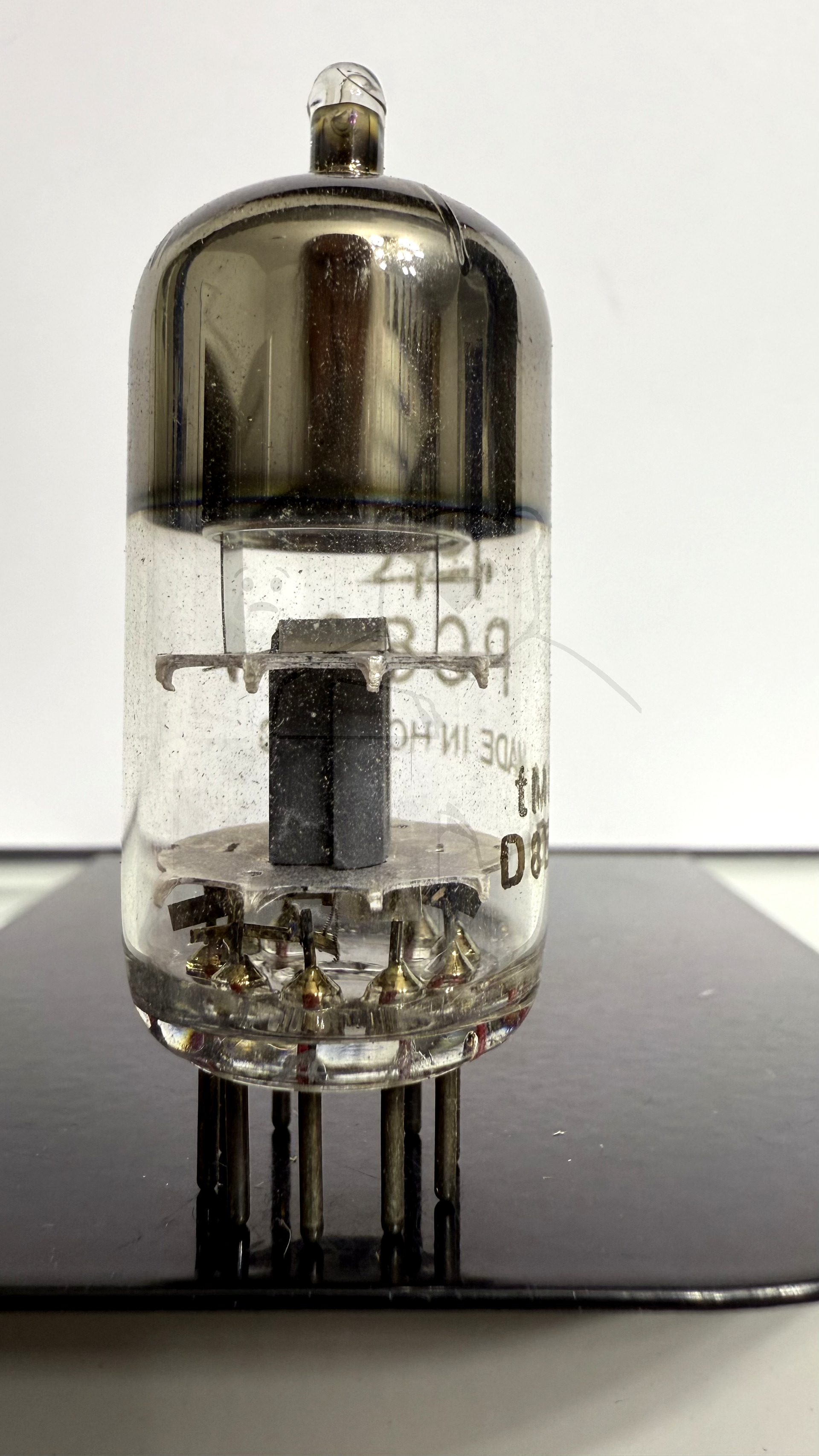

Röhre PC86 #4122 Bild 3

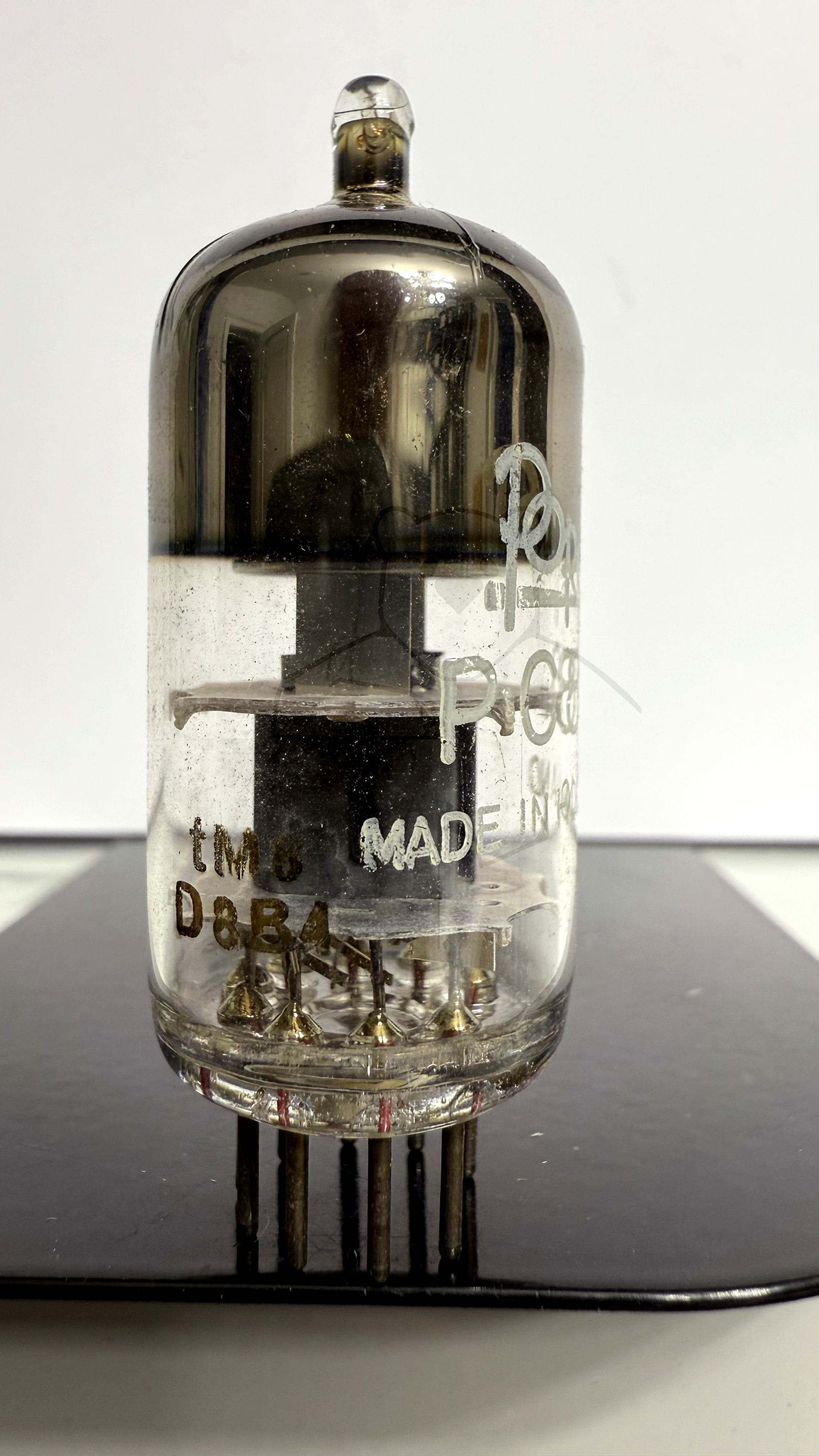

Röhre PC86 #4122 Bild 4

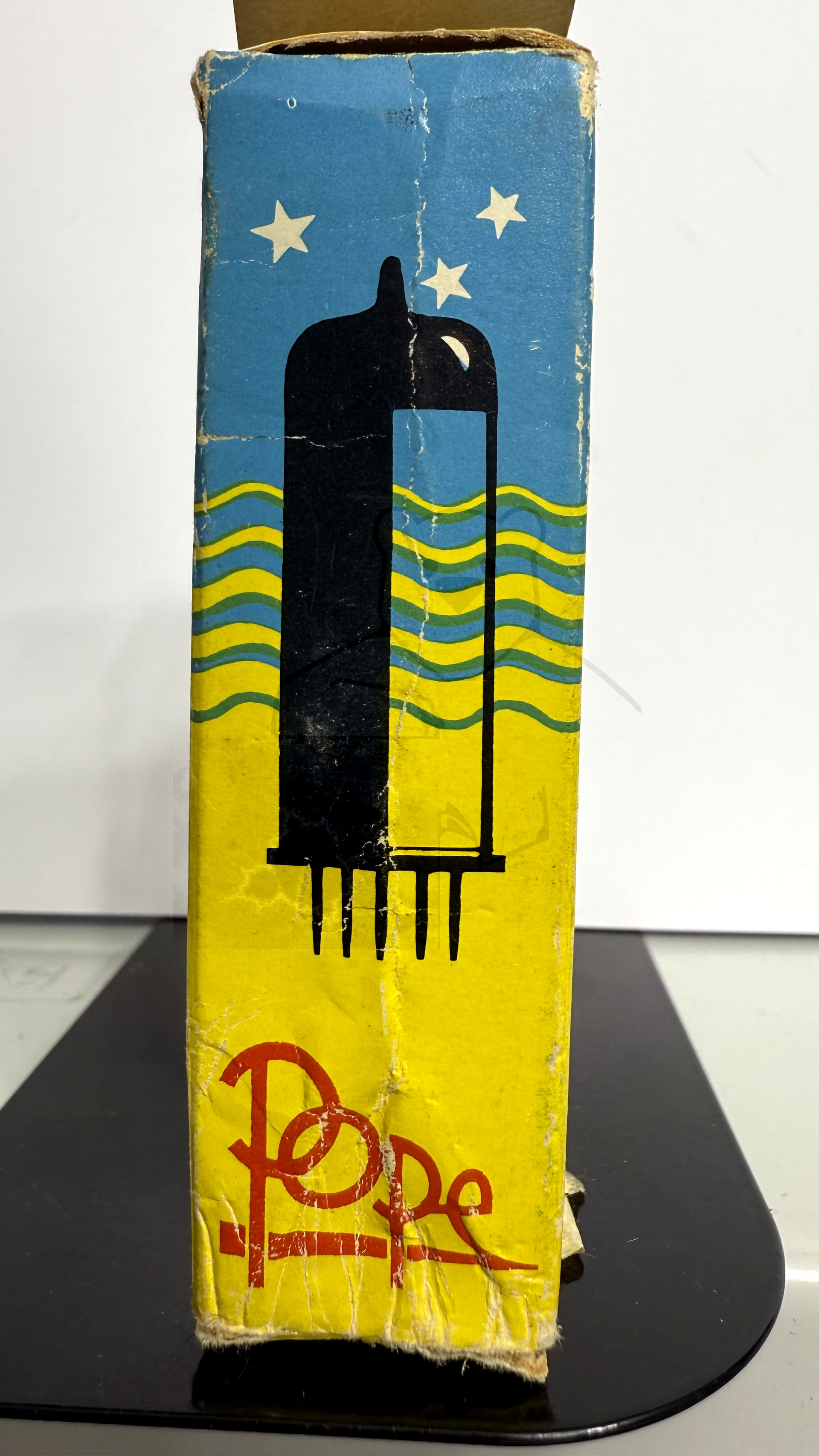

Röhre PC86 #4122 Verpackung Bild 1

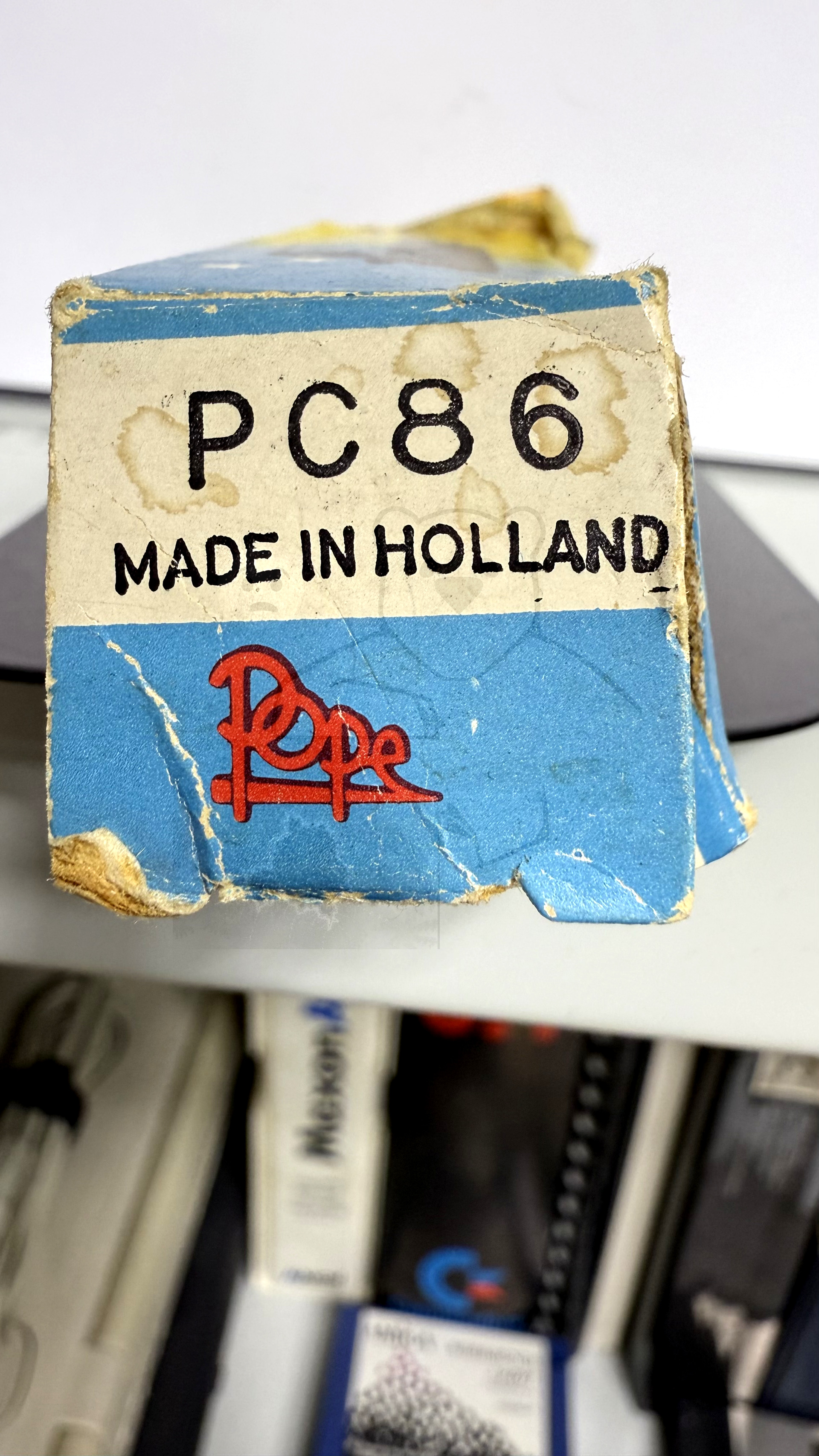

Röhre PC86 #4122 Verpackung Bild 2

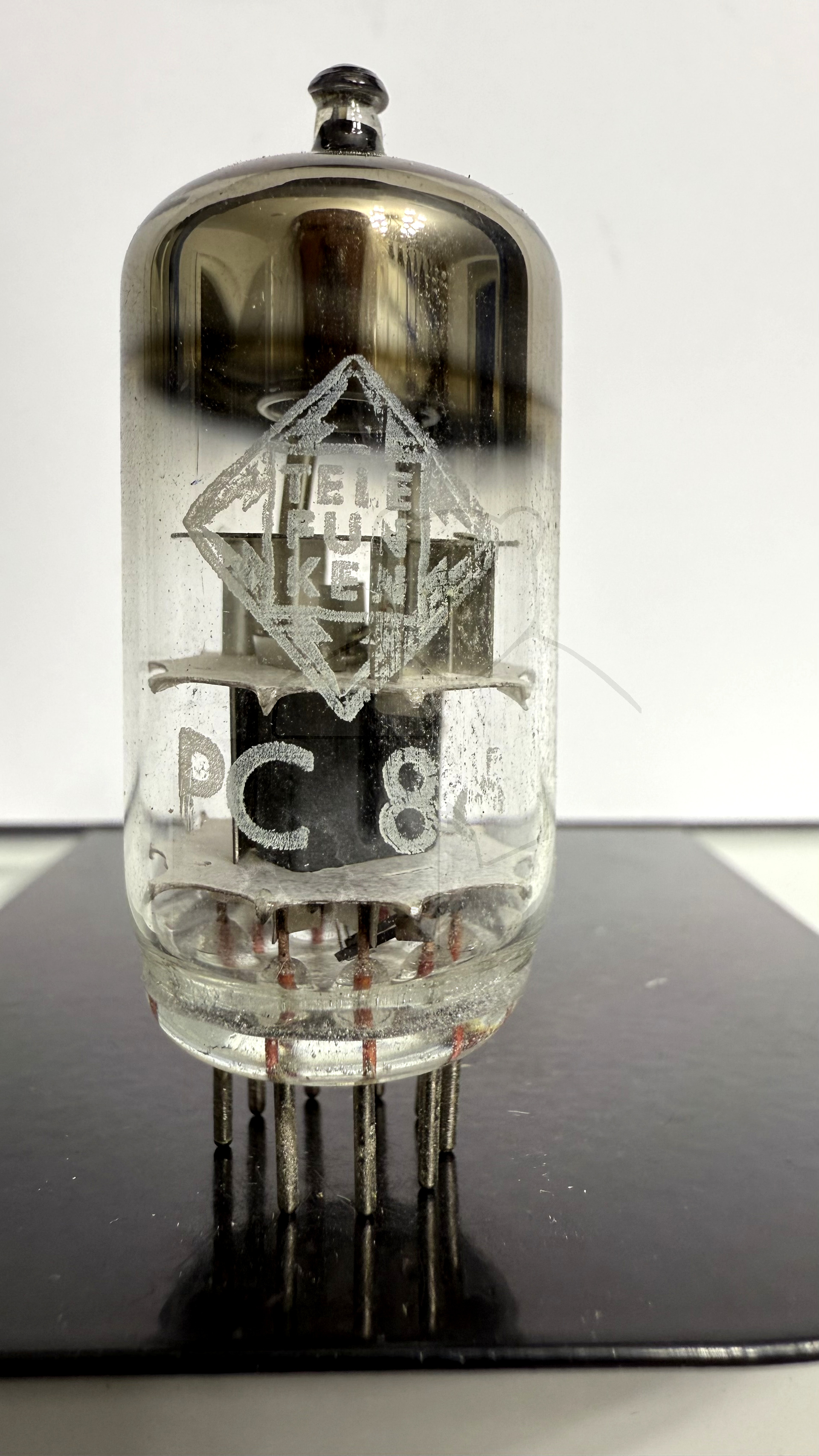

Röhre PC86 #4126 Bild 1

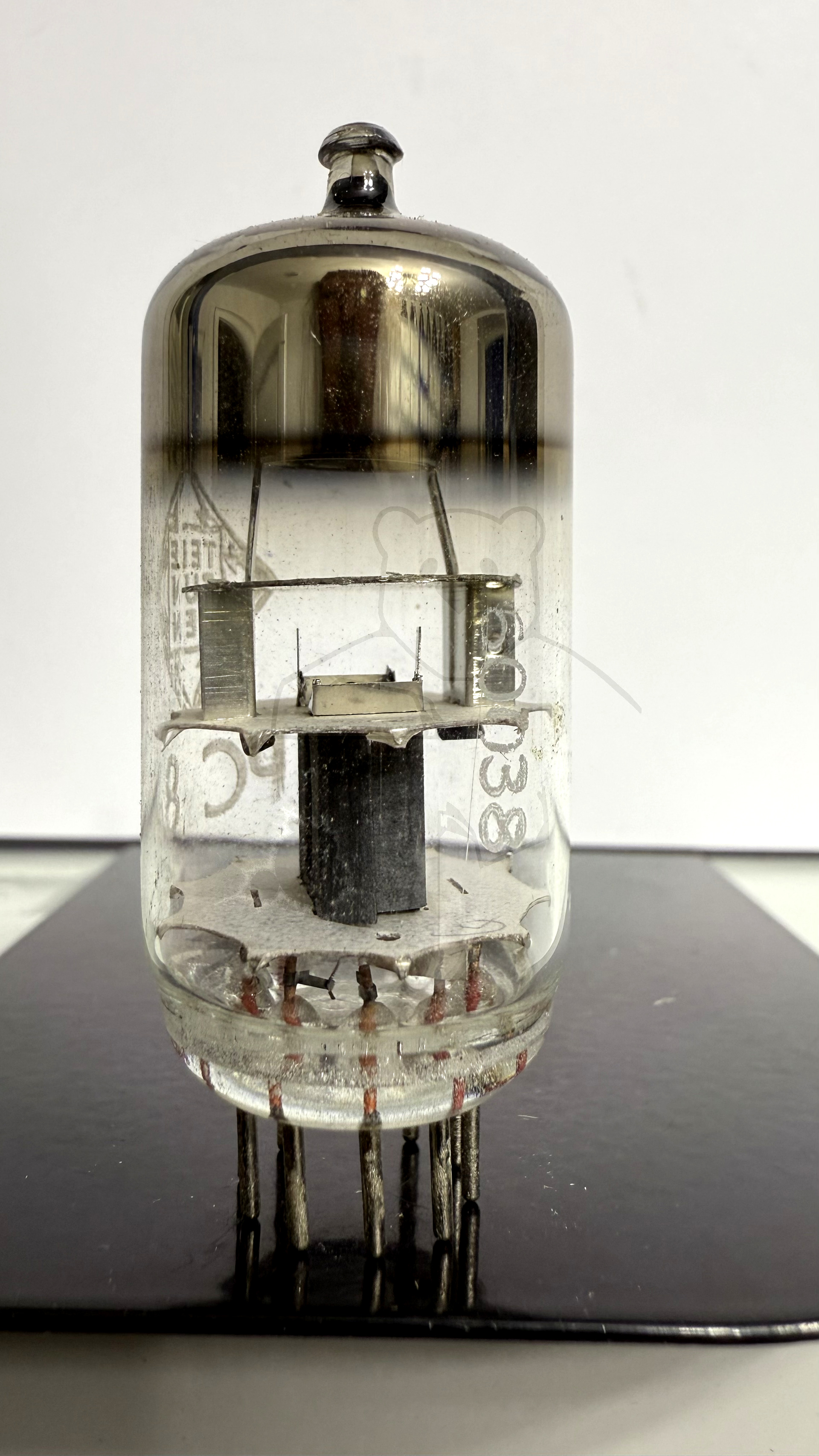

Röhre PC86 #4126 Bild 2

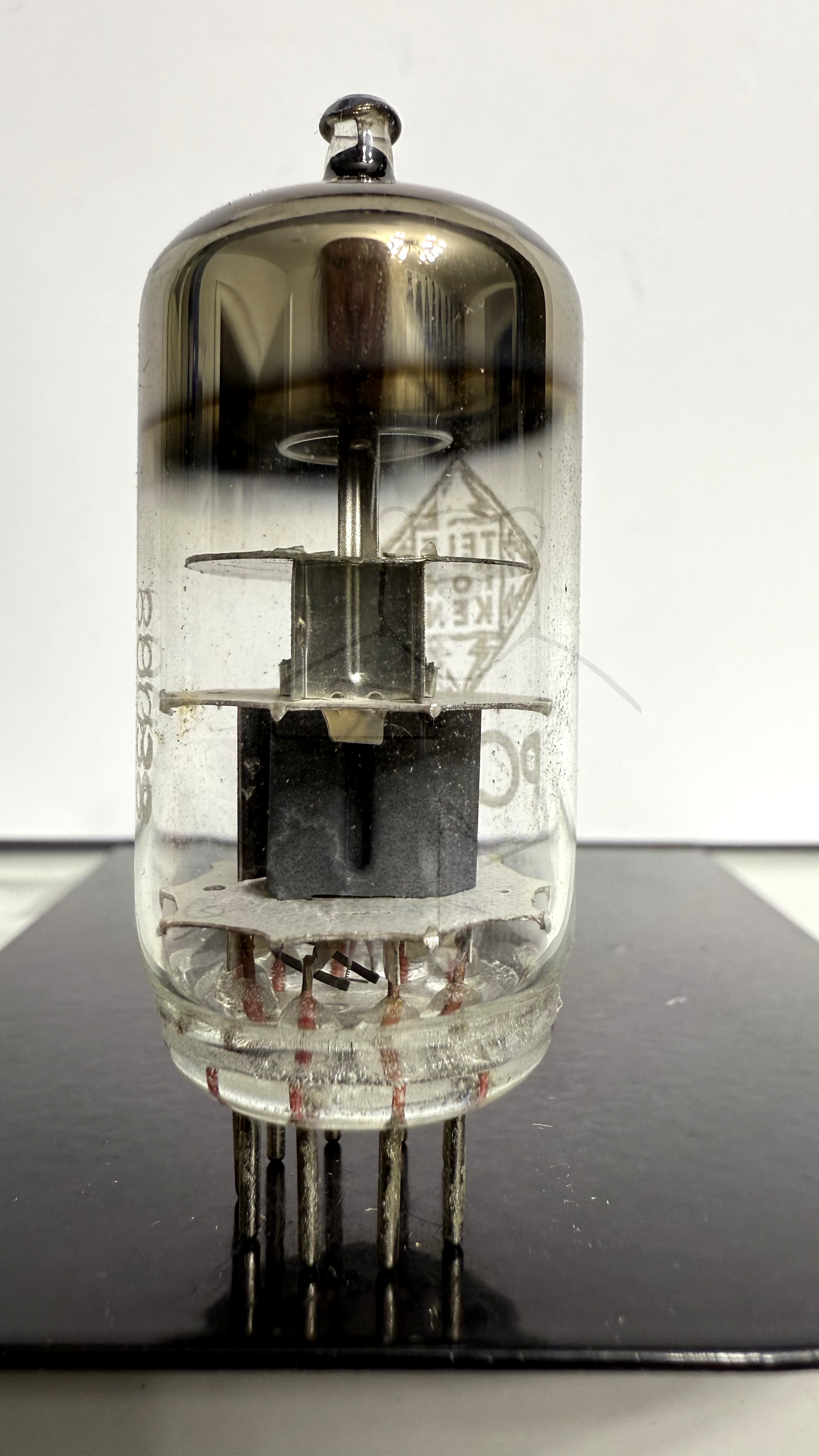

Röhre PC86 #4126 Bild 3

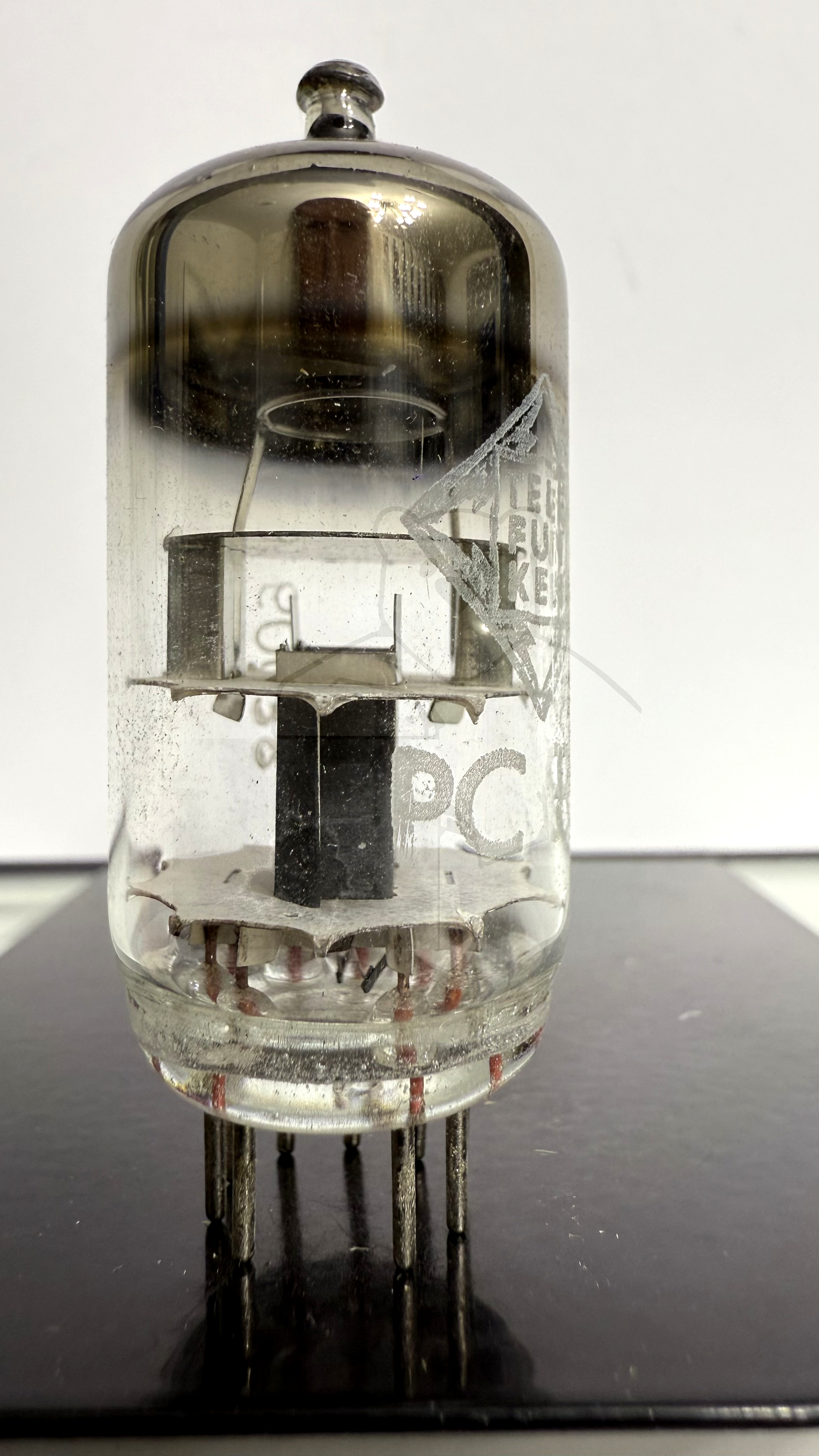

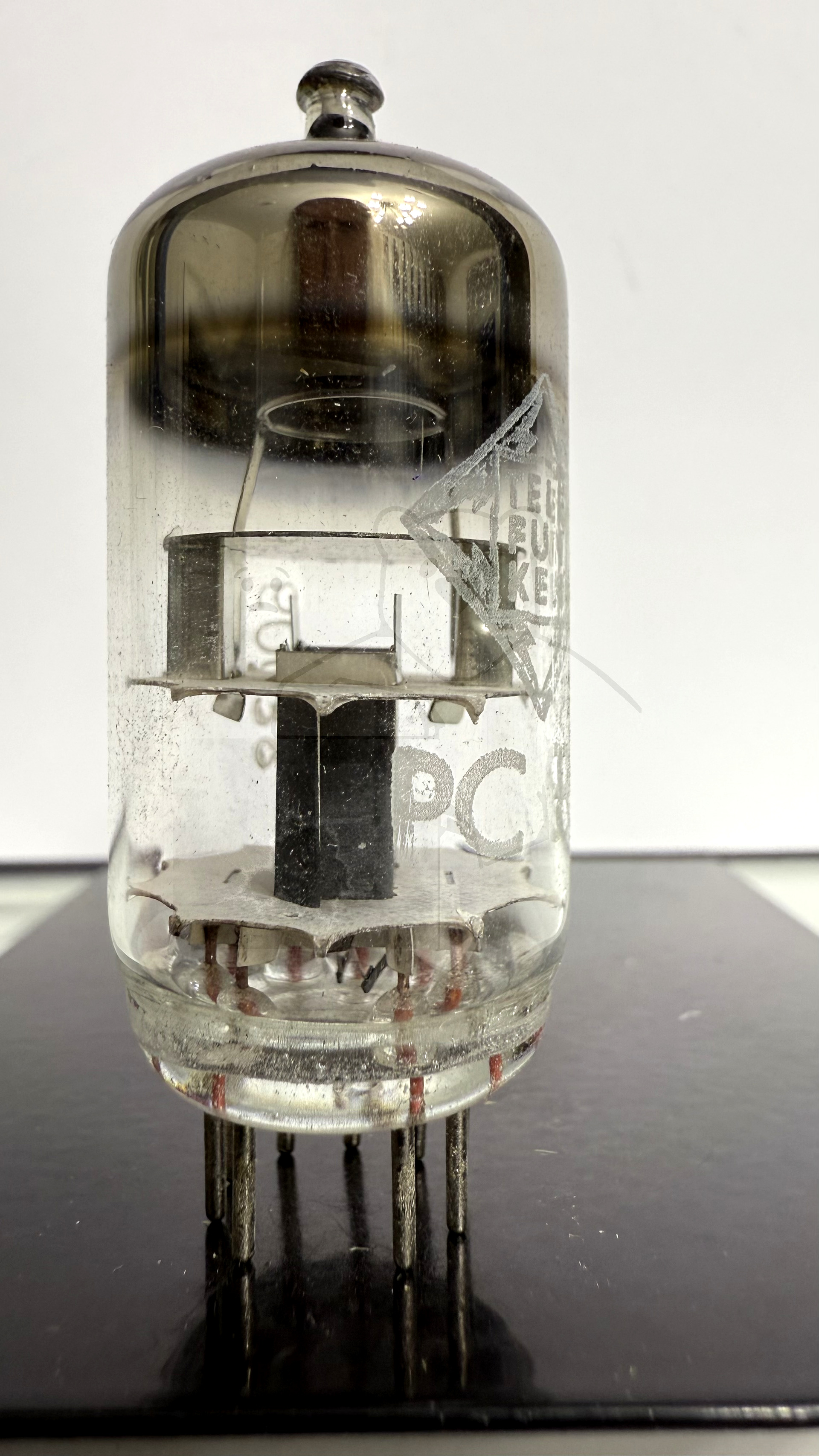

Röhre PC86 #4126 Bild 4

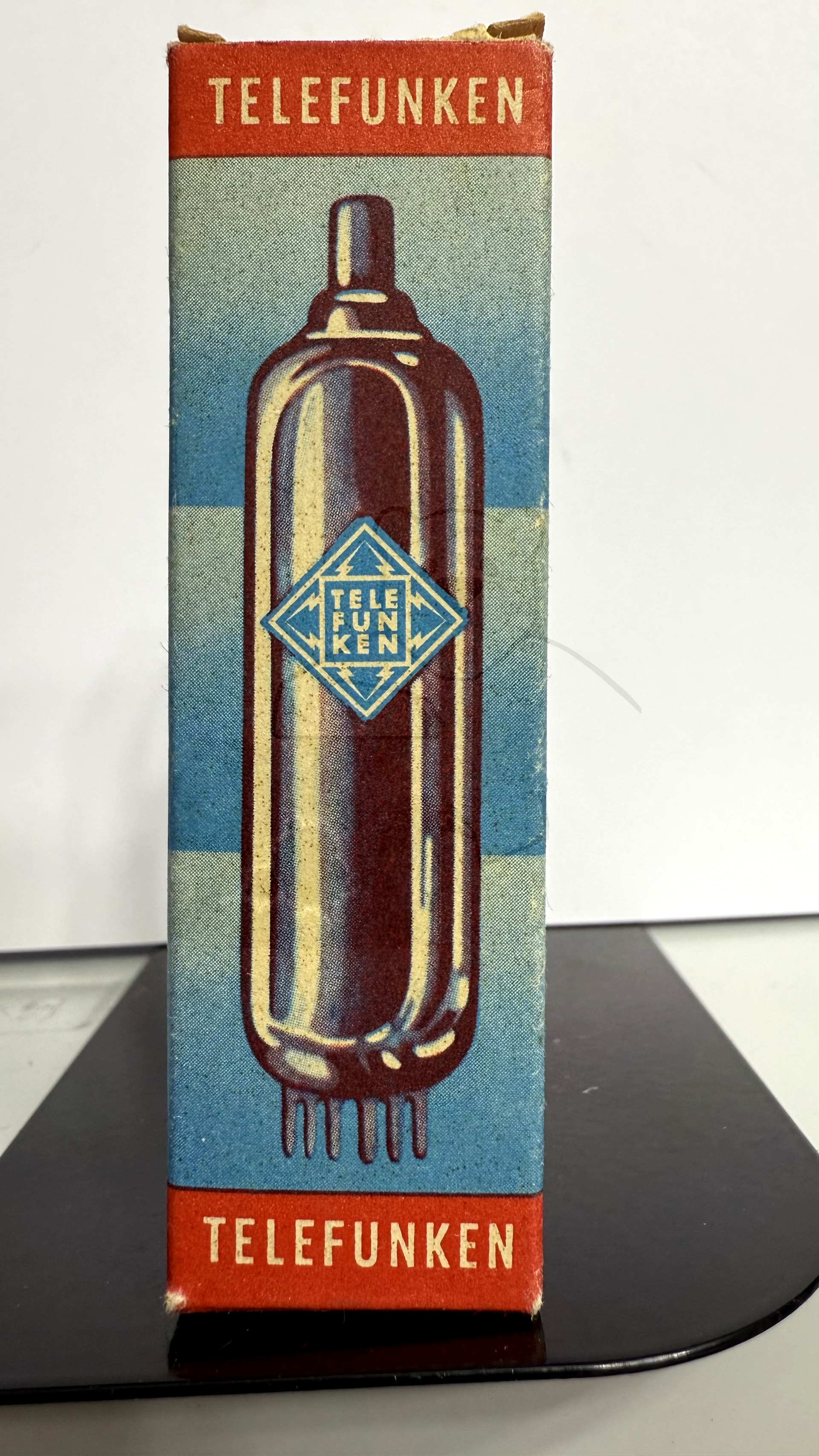

Röhre PC86 #4126 Verpackung Bild 1
Röhre PC86 #4126 Verpackung Bild 2

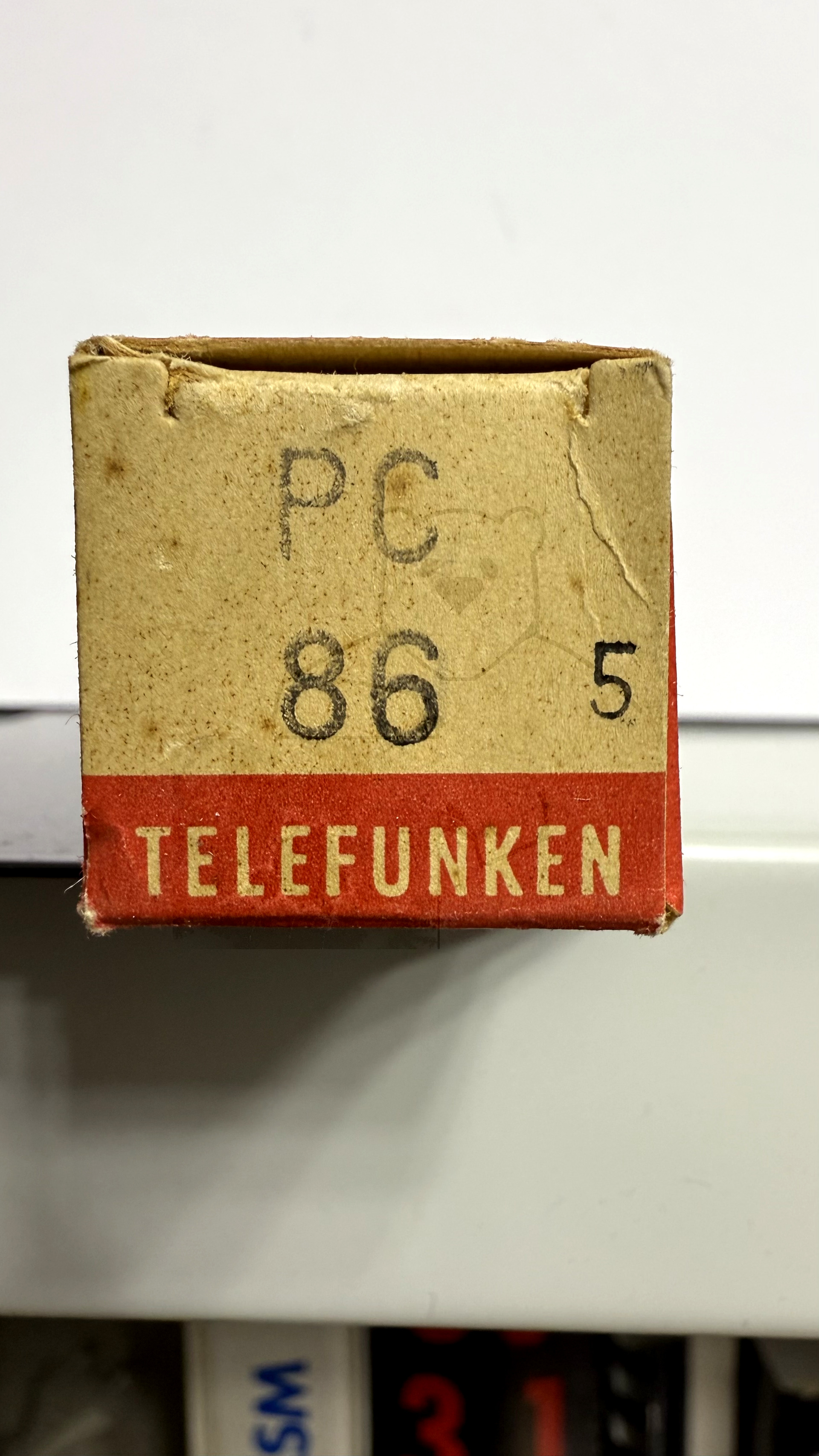

Röhre PC86 #4126 Verpackung Bild 3

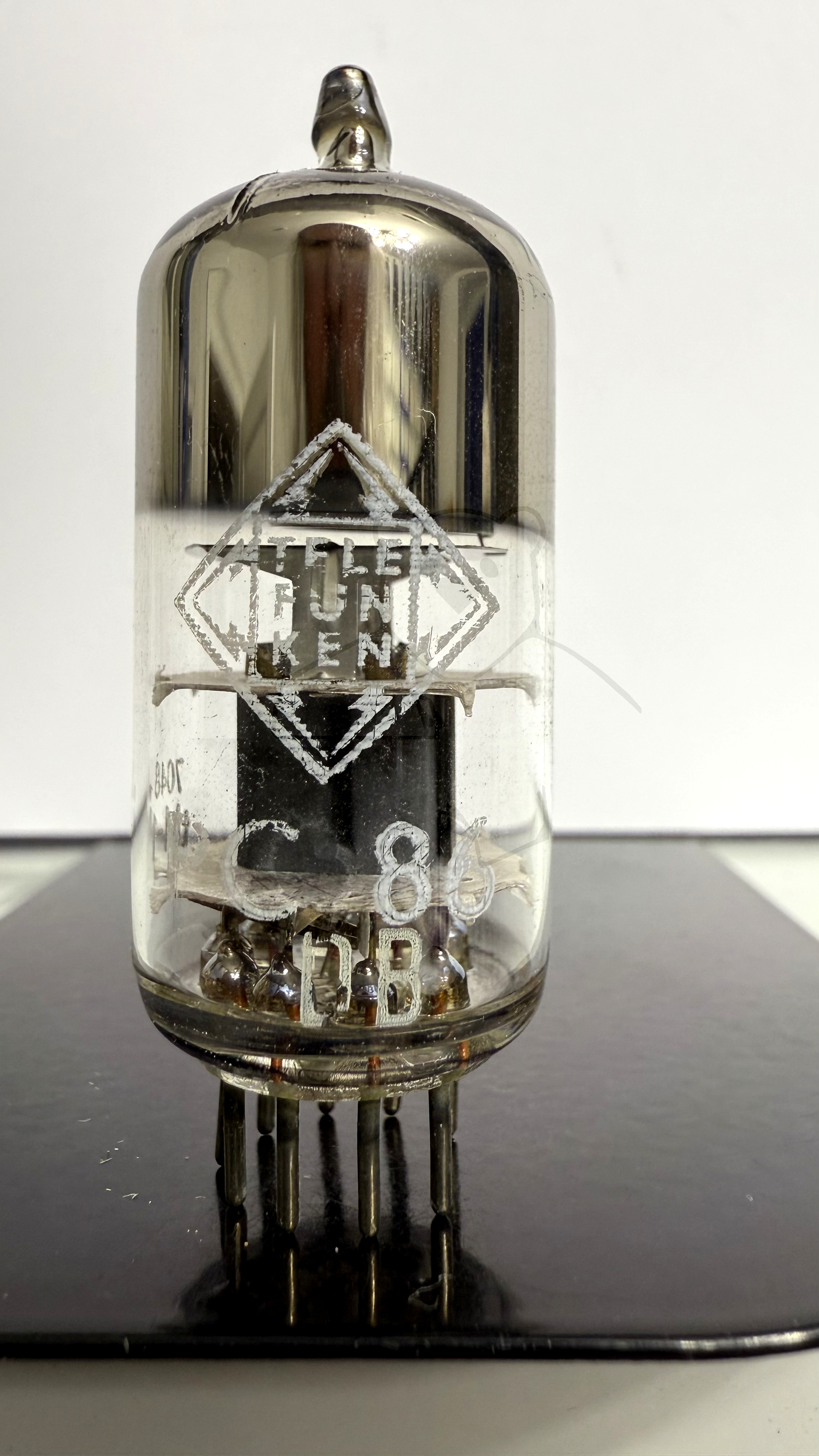

Röhre PC86 #3370 Bild 1

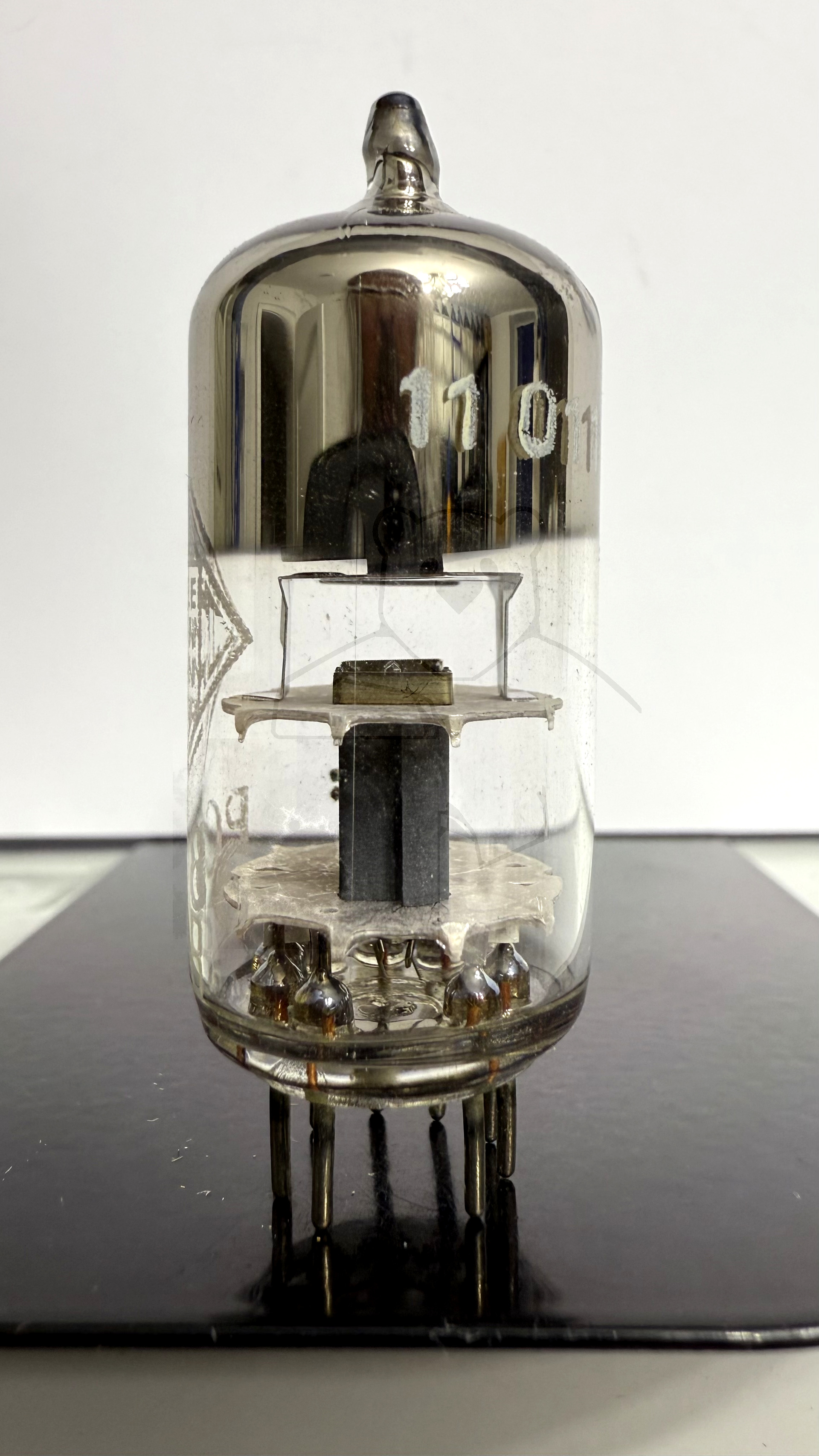

Röhre PC86 #3370 Bild 2

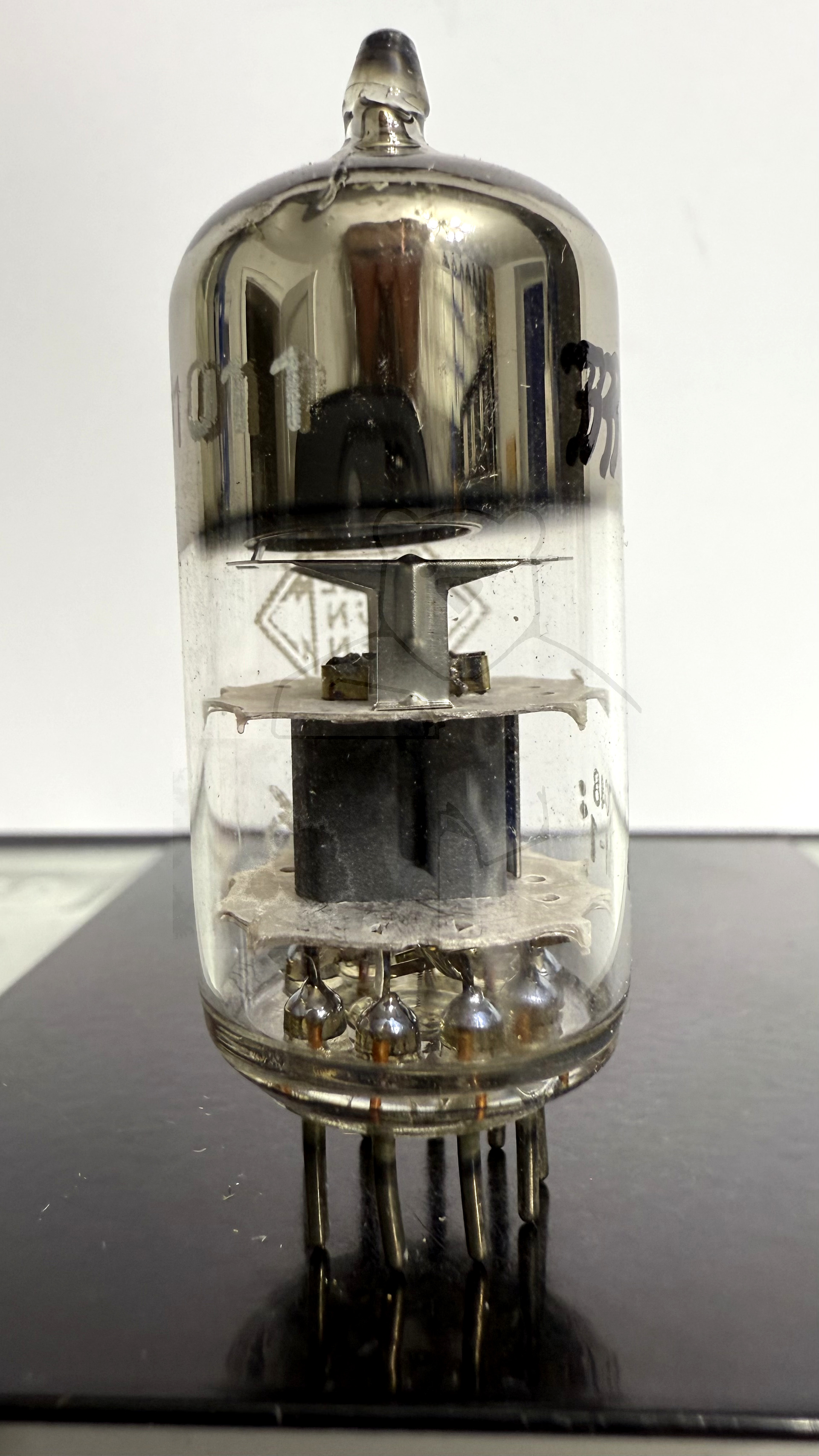

Röhre PC86 #3370 Bild 3

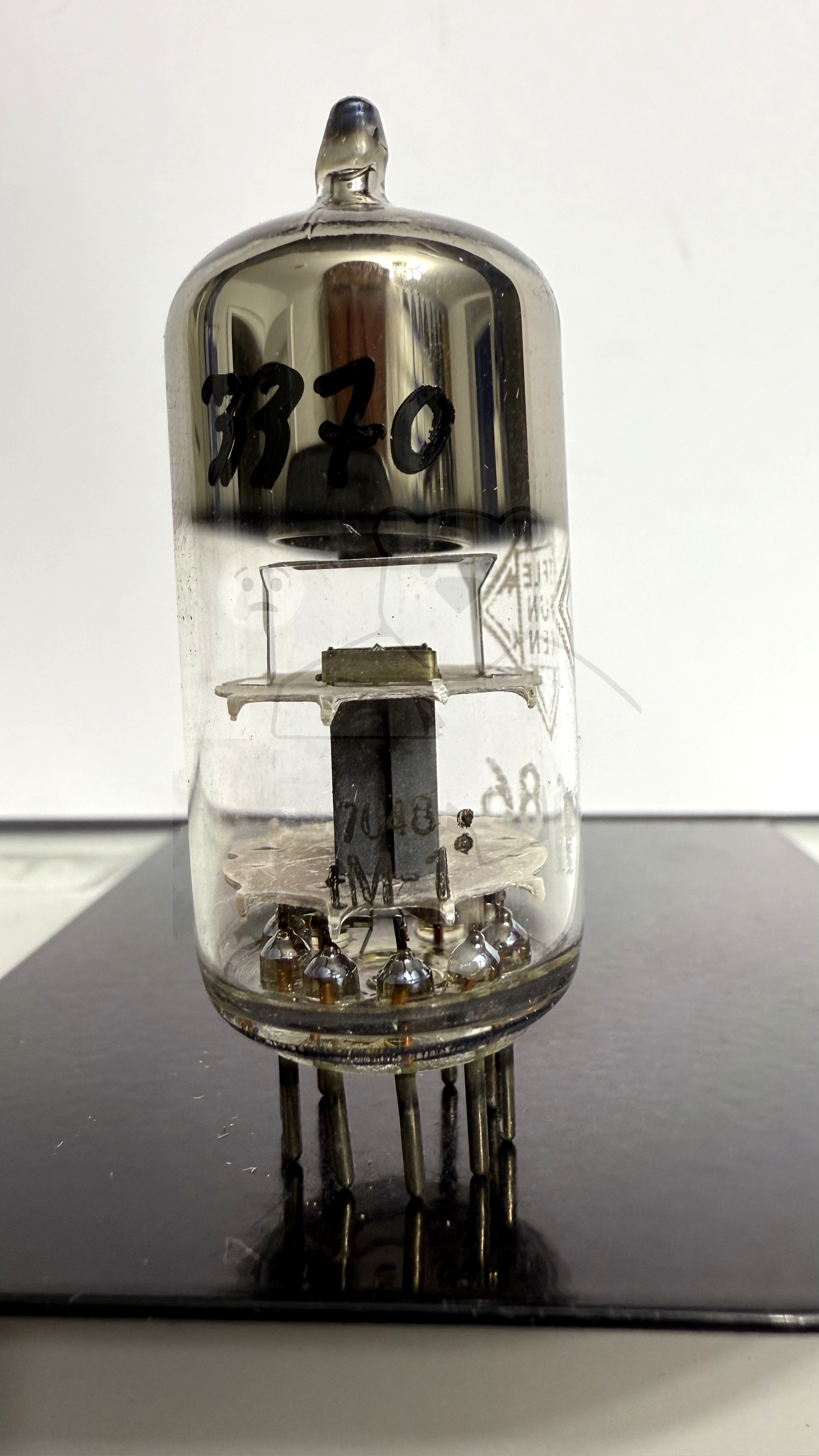

Röhre PC86 #3370 Bild 4

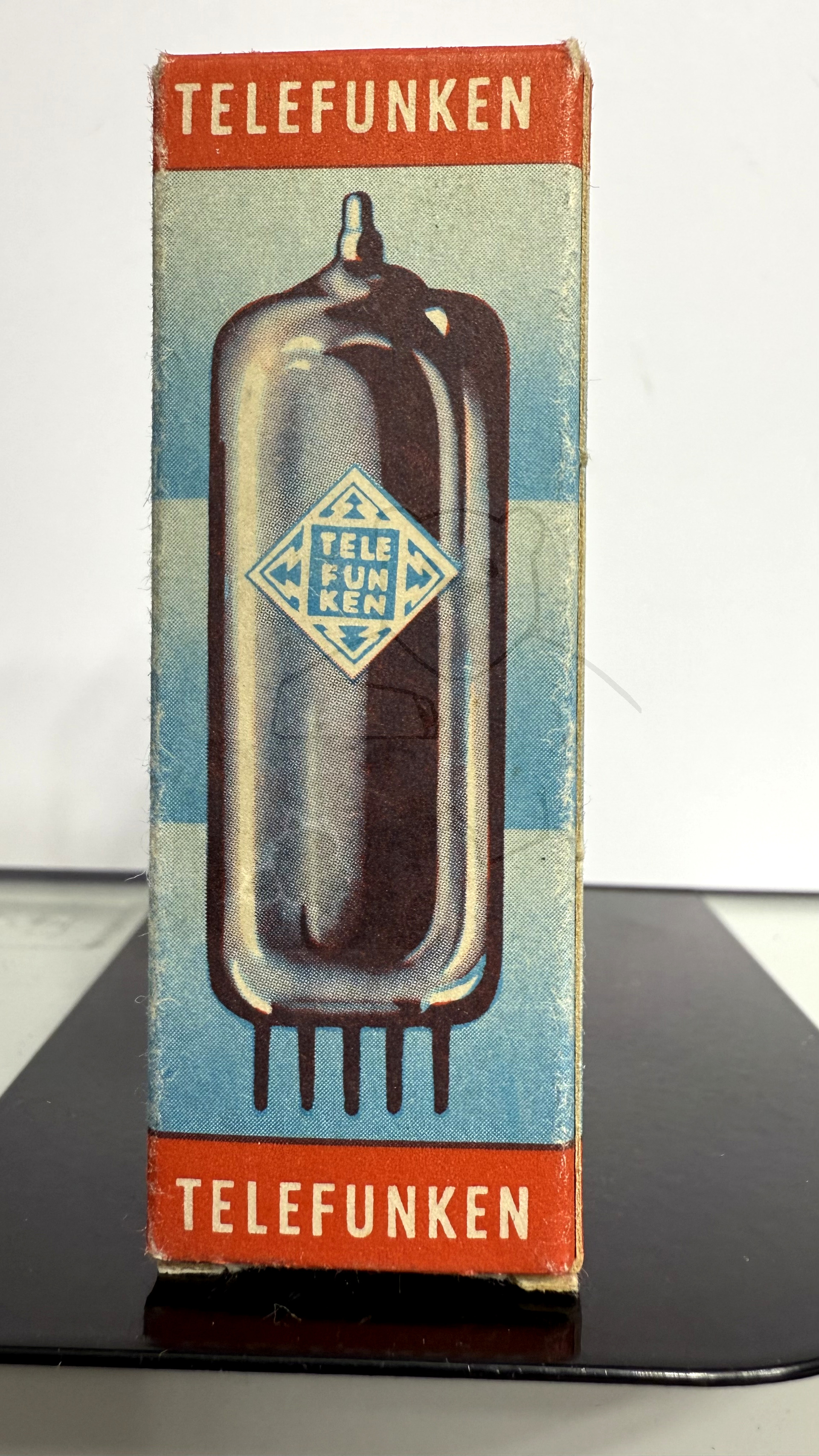

Röhre PC86 #3370 Verpackung Bild 1

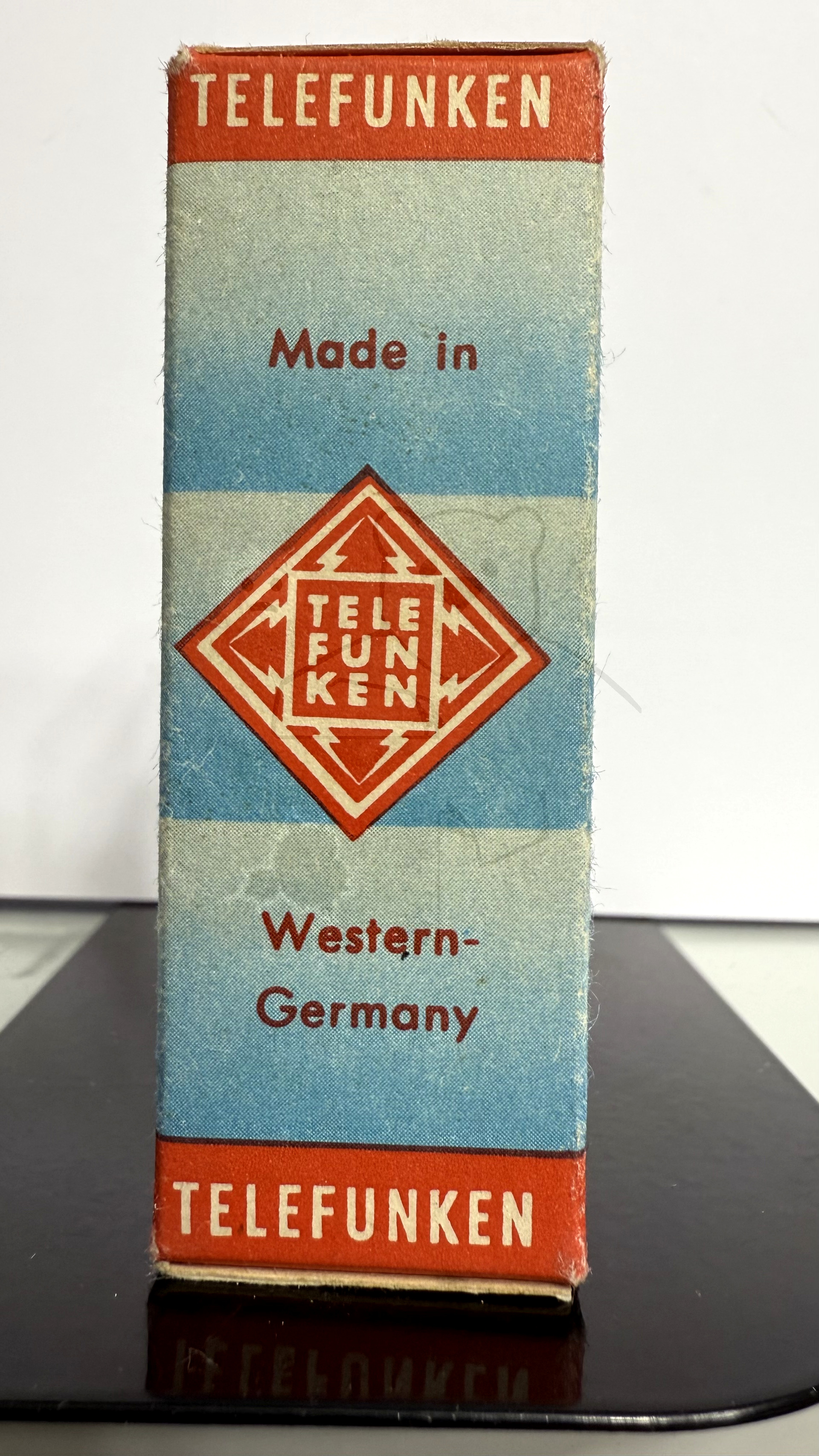

Röhre PC86 #3370 Verpackung Bild 2
Röhre PC86 #3370 Verpackung Bild 3

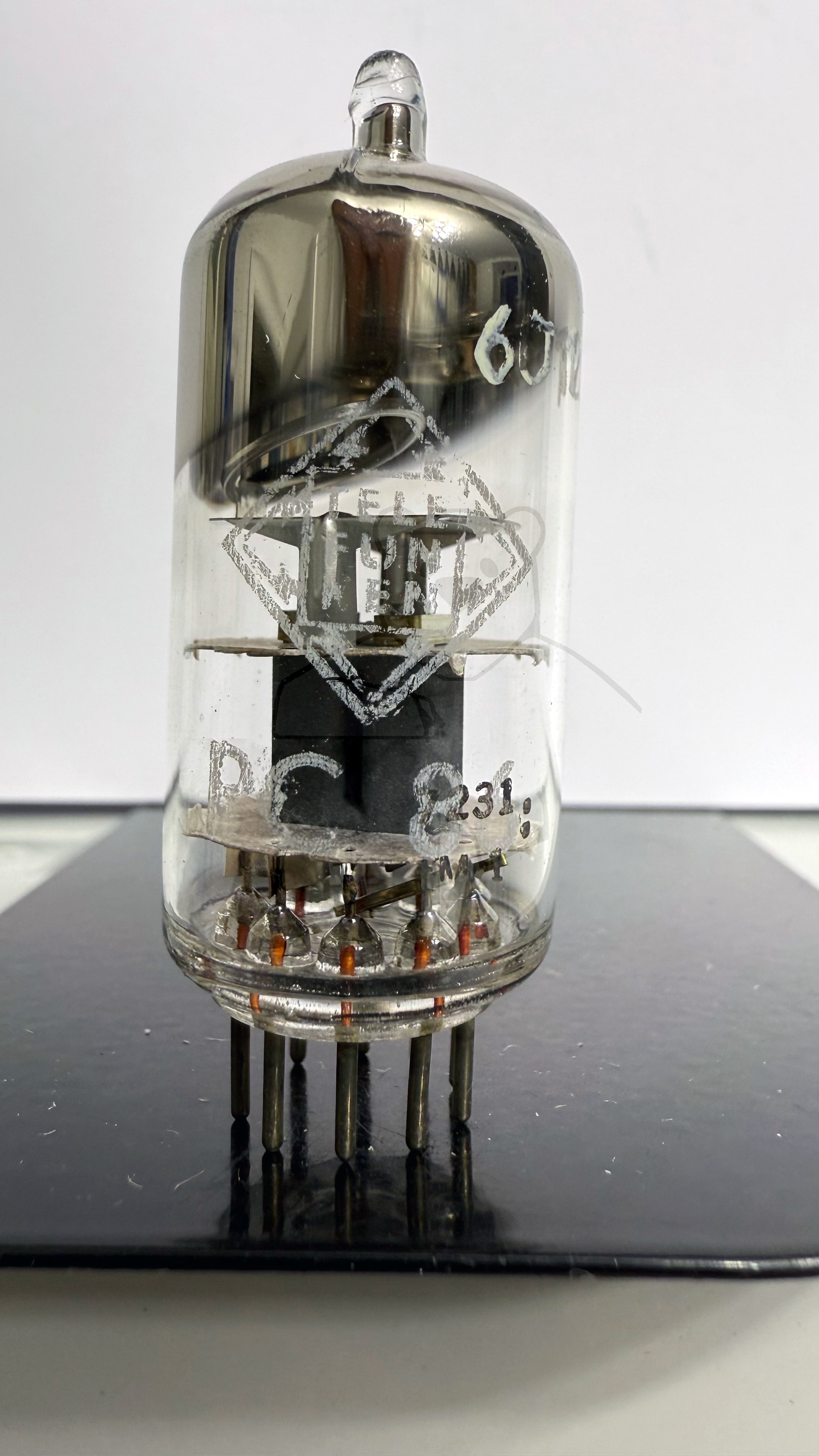

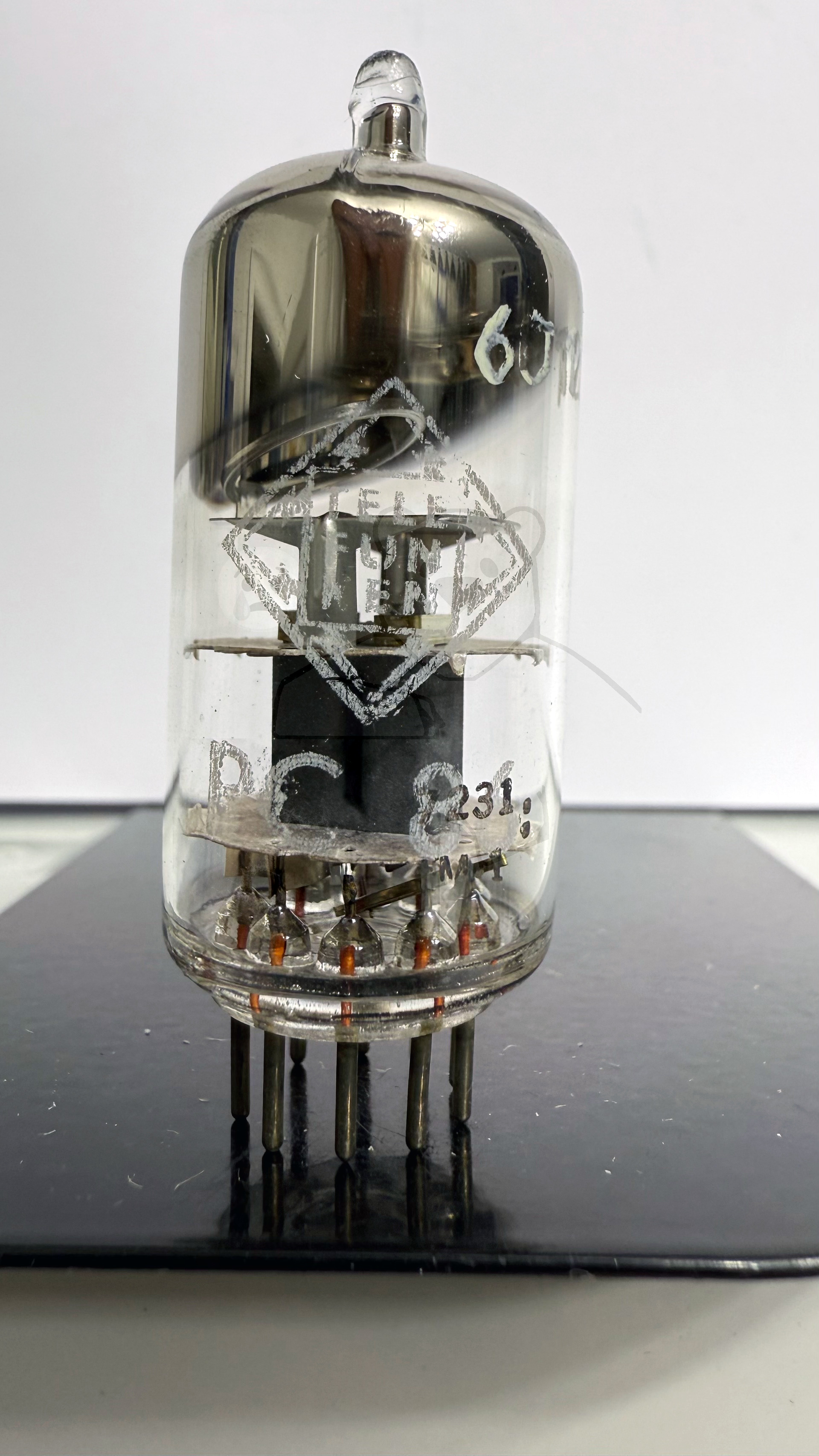

Röhre PC86 #2220 Bild 1

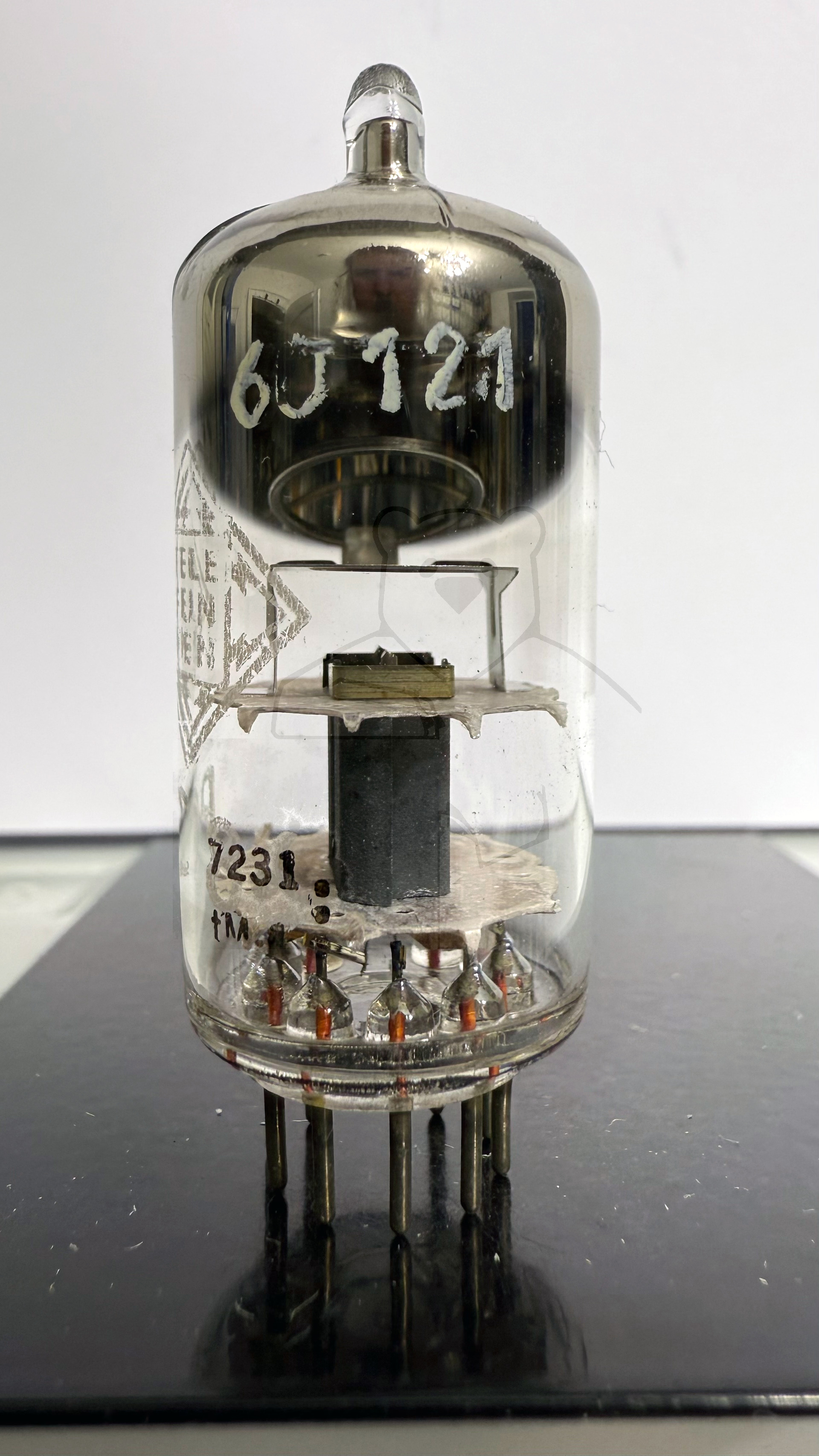

Röhre PC86 #2220 Bild 2

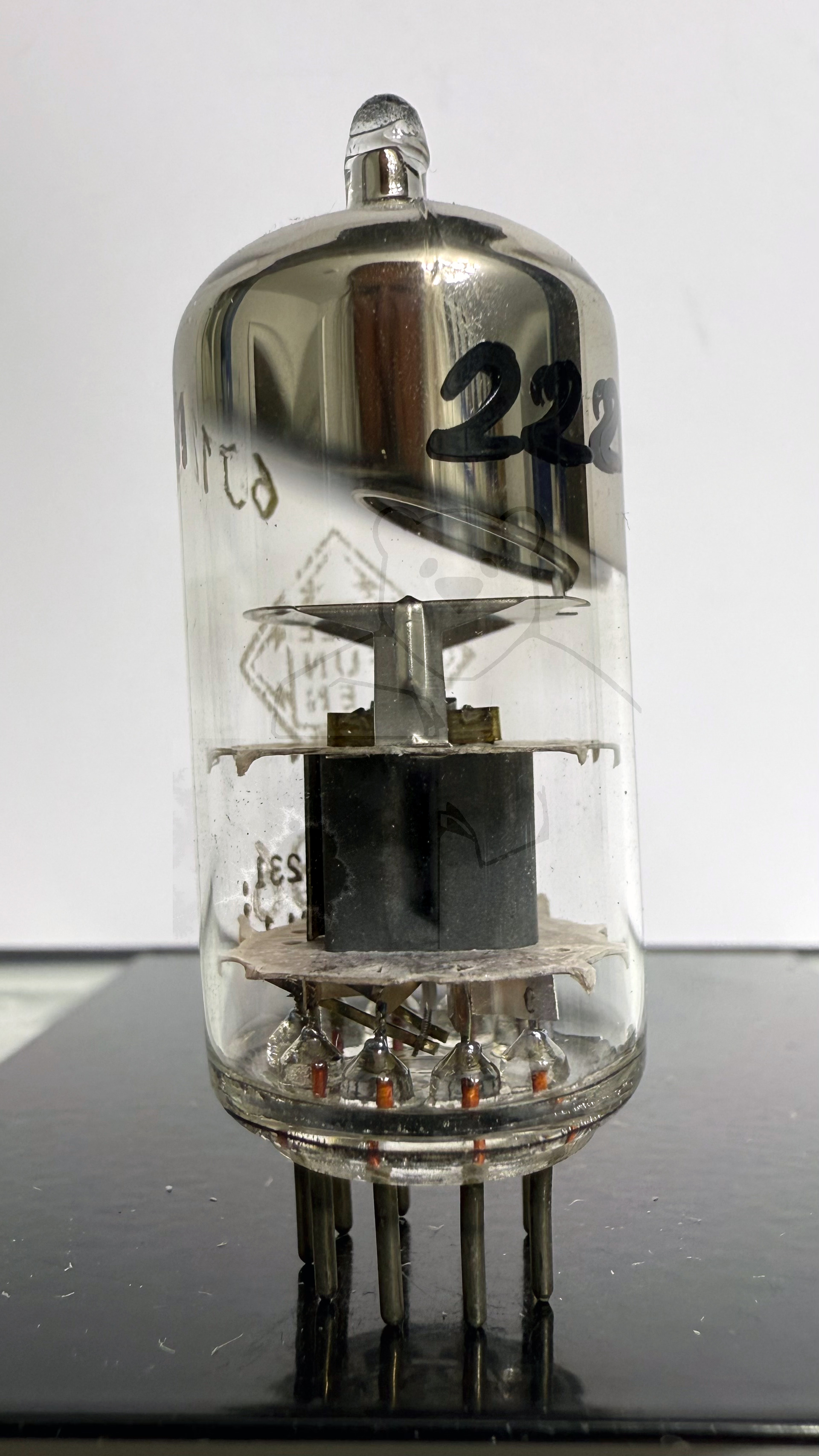

Röhre PC86 #2220 Bild 3

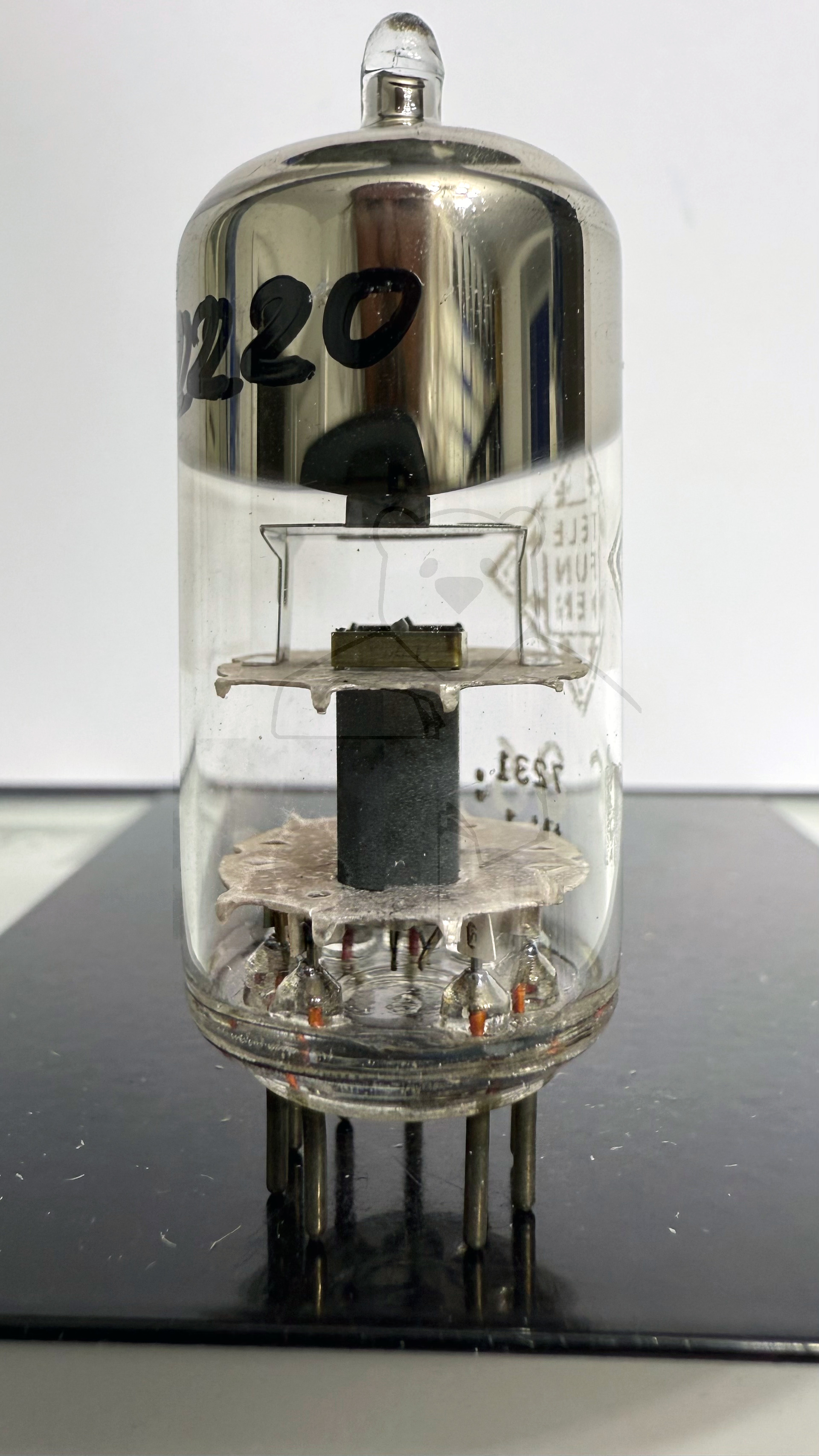

Röhre PC86 #2220 Bild 4

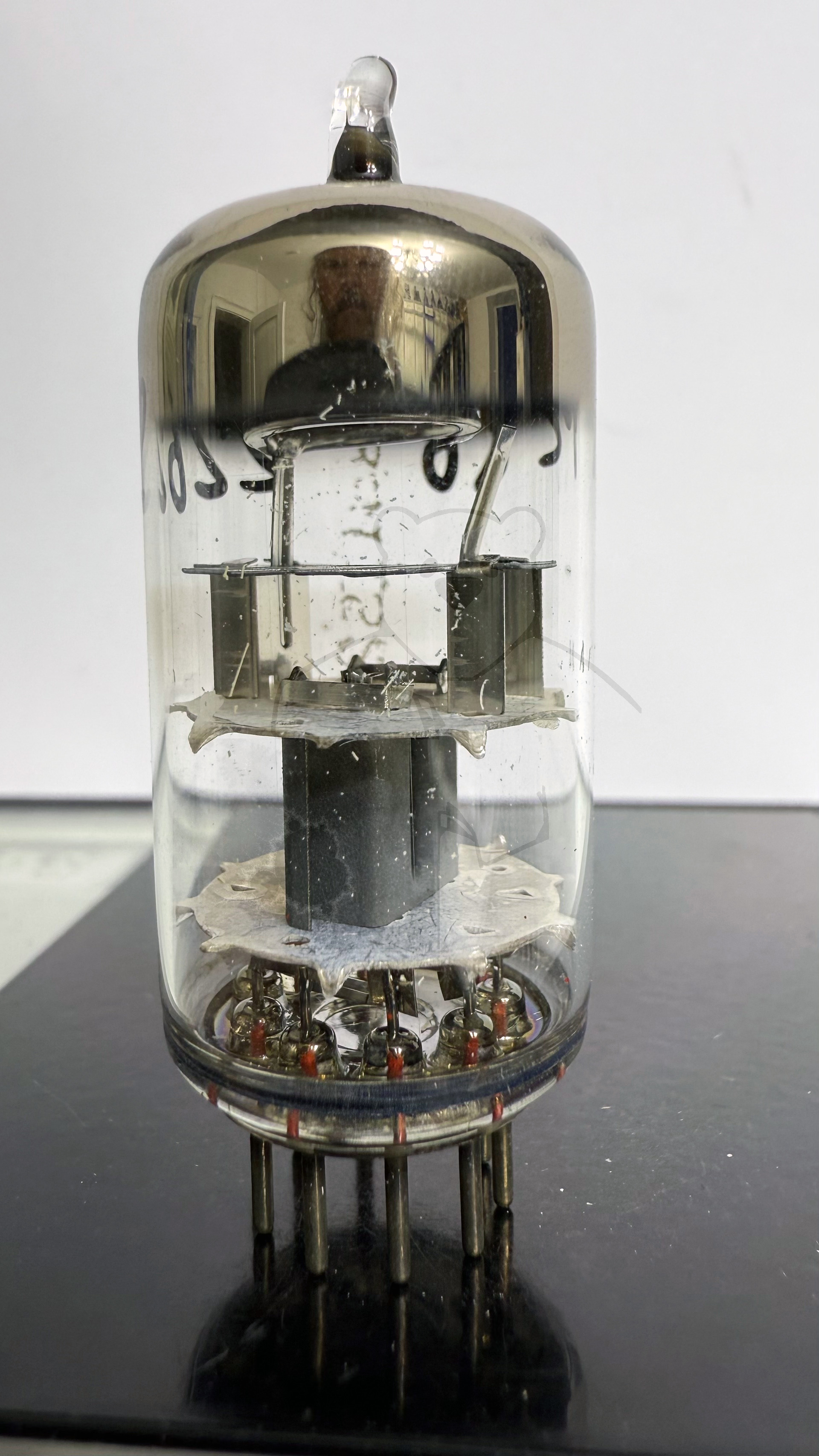

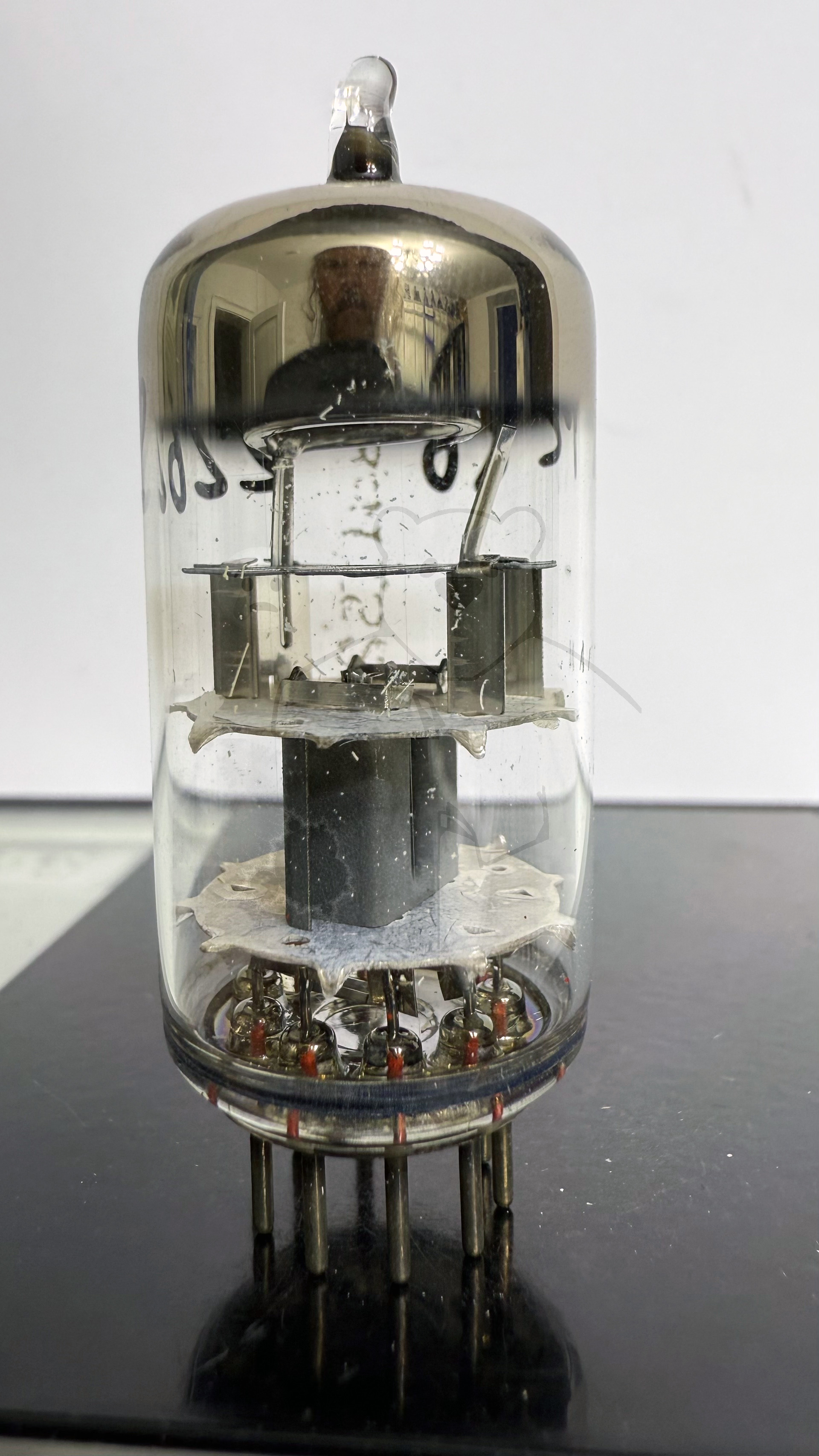

Röhre PC86 #2262 Bild 1

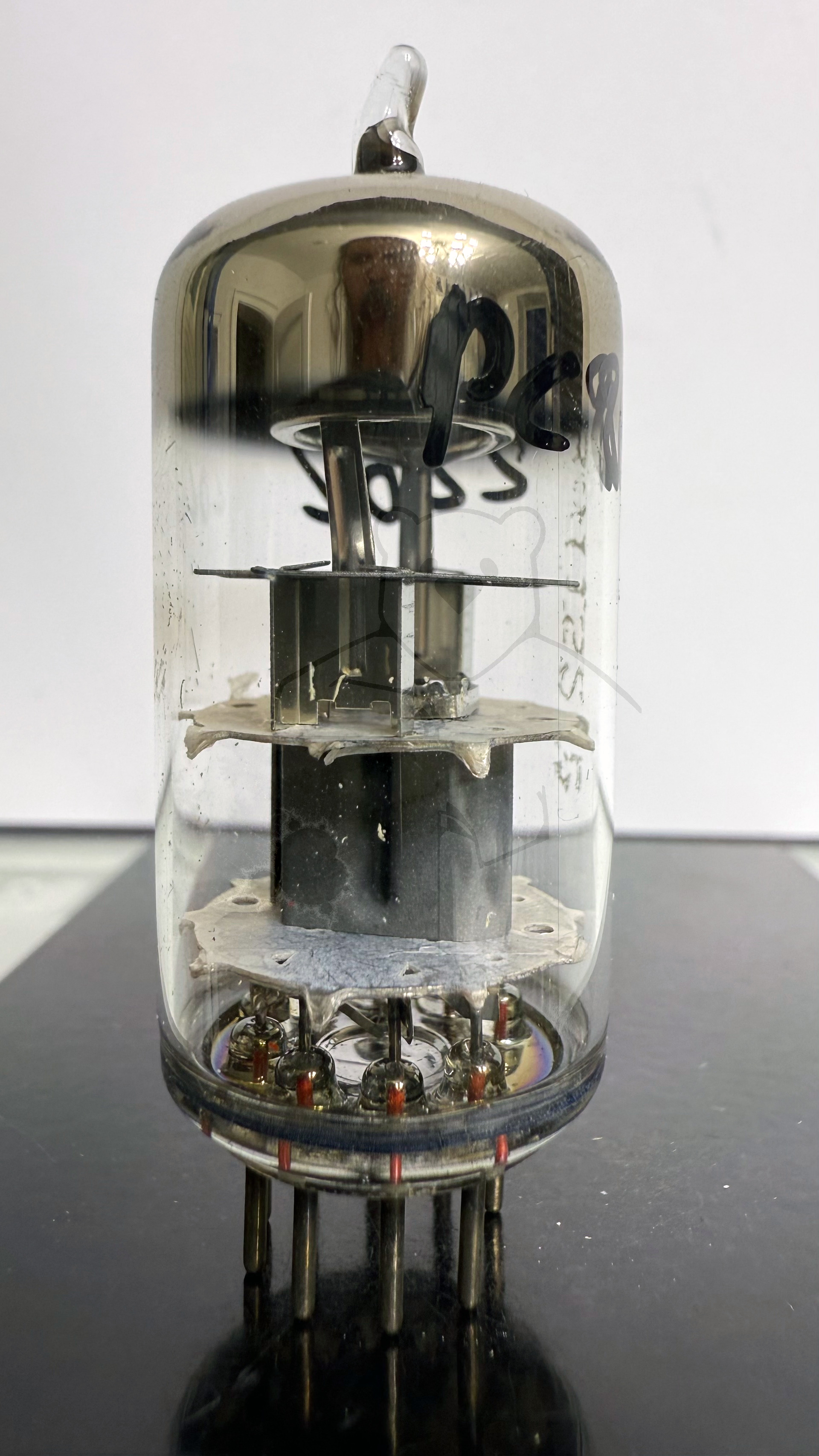

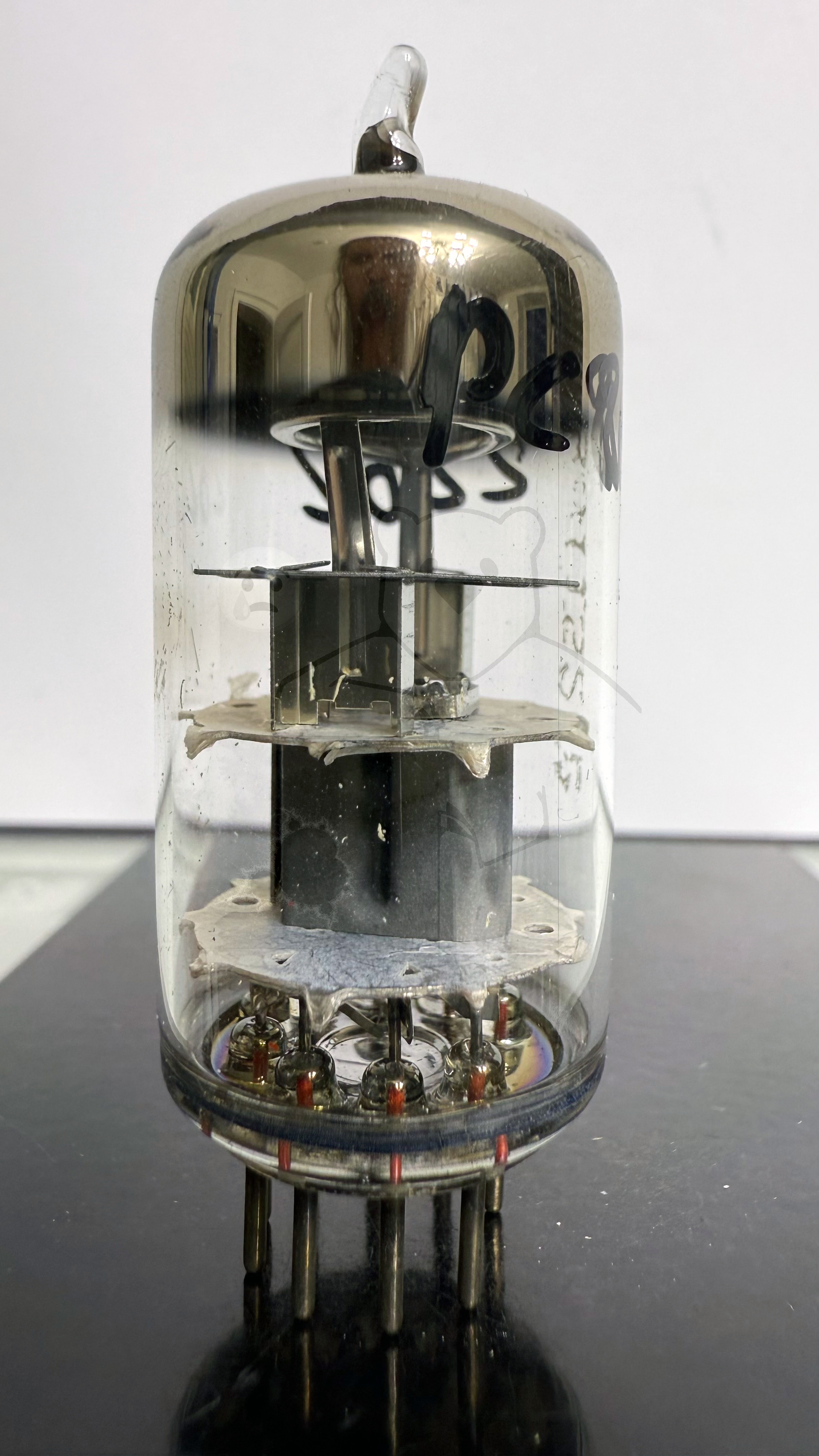

Röhre PC86 #2262 Bild 2

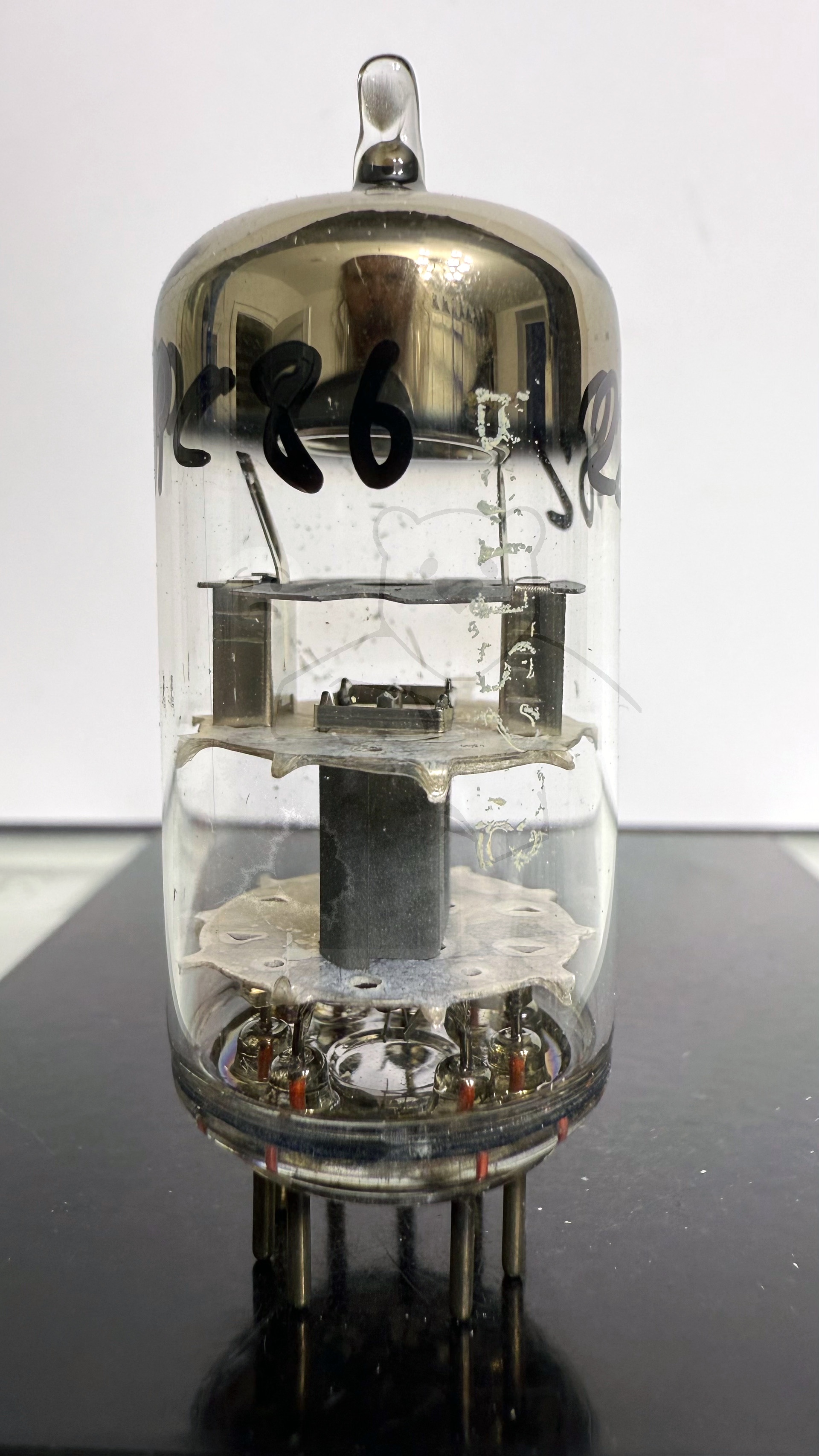

Röhre PC86 #2262 Bild 3

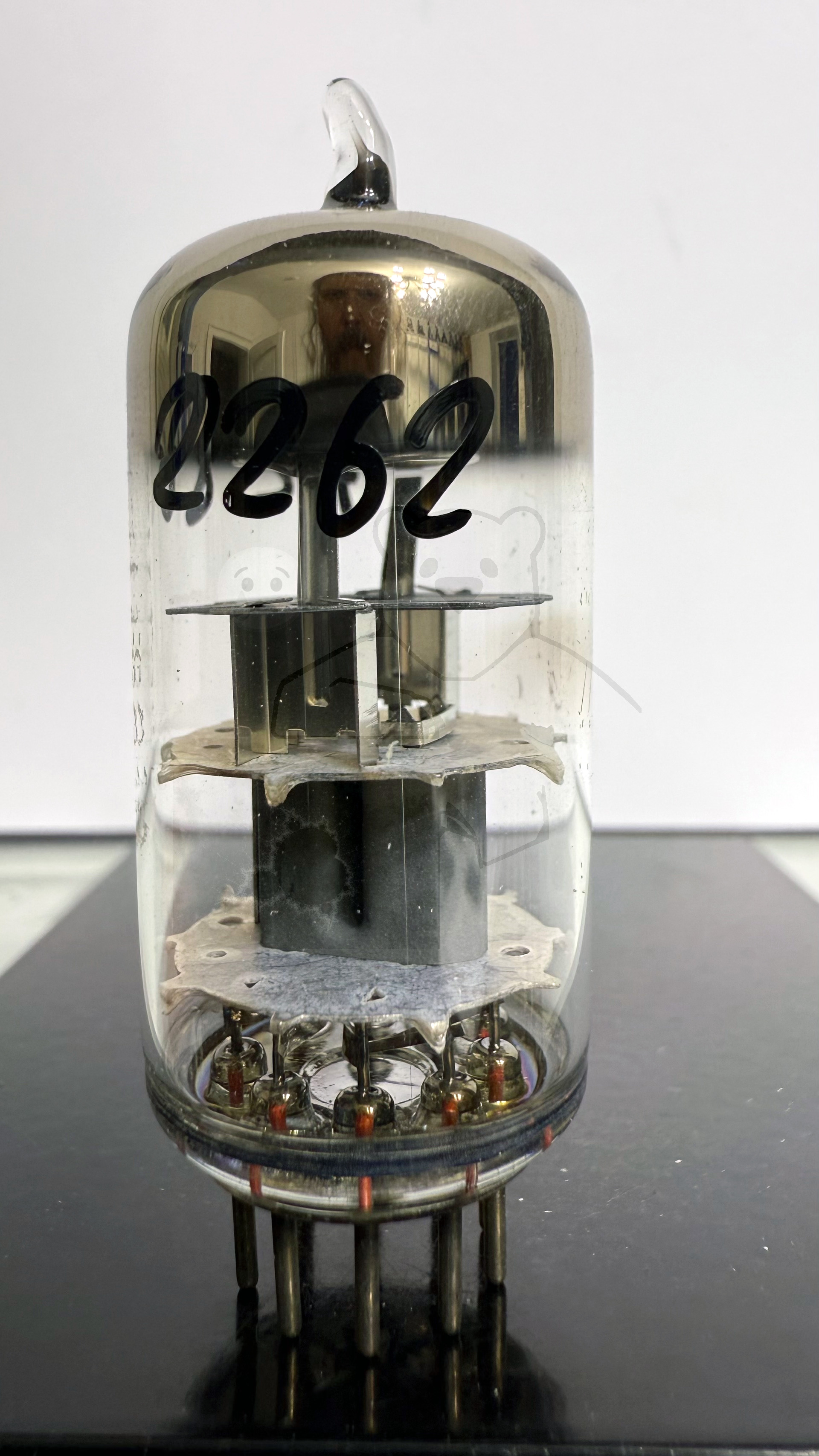

Röhre PC86 #2262 Bild 4

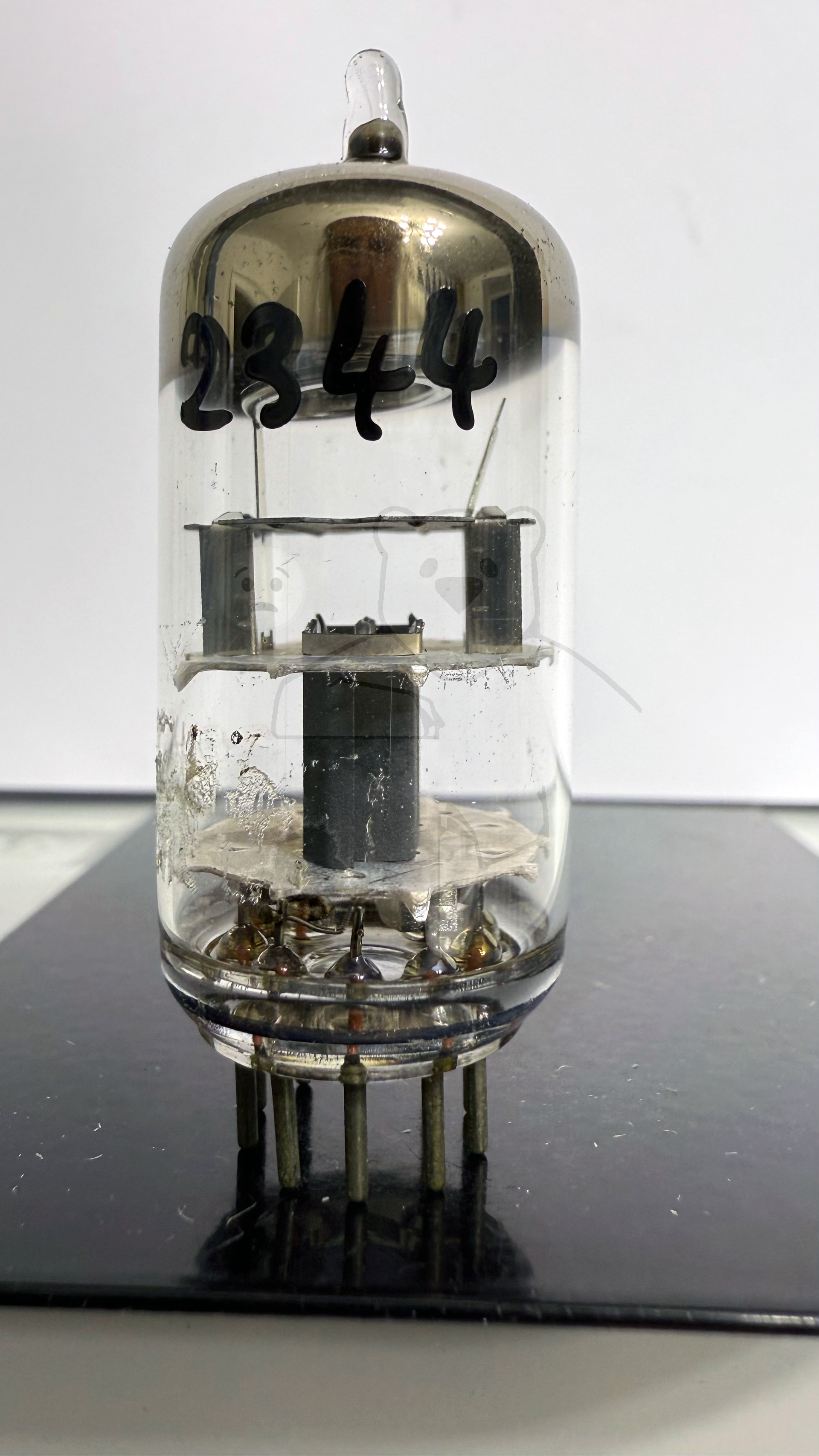

Röhre PC86 #2344 Bild 1

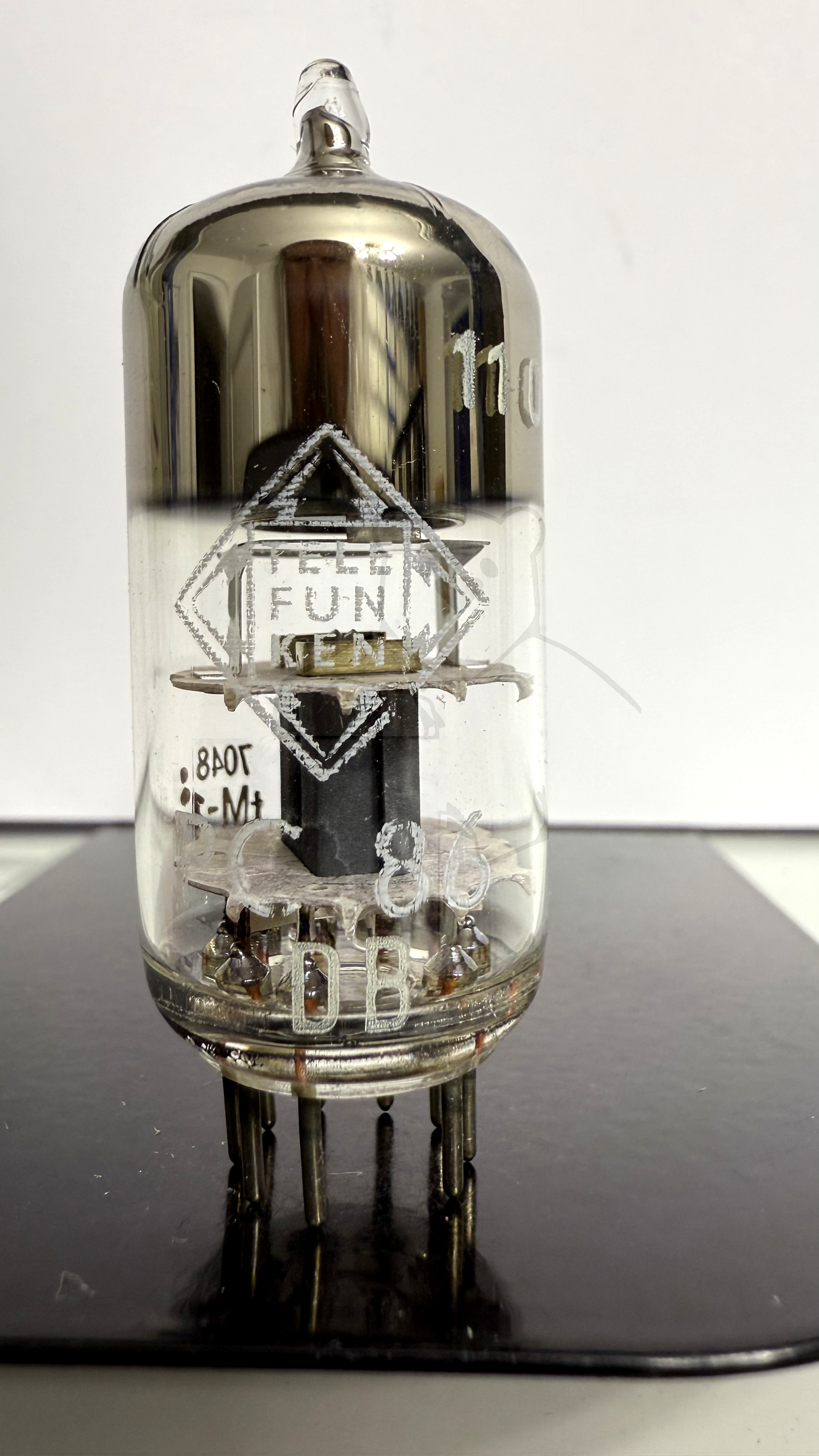

Röhre PC86 #3363 Bild 1

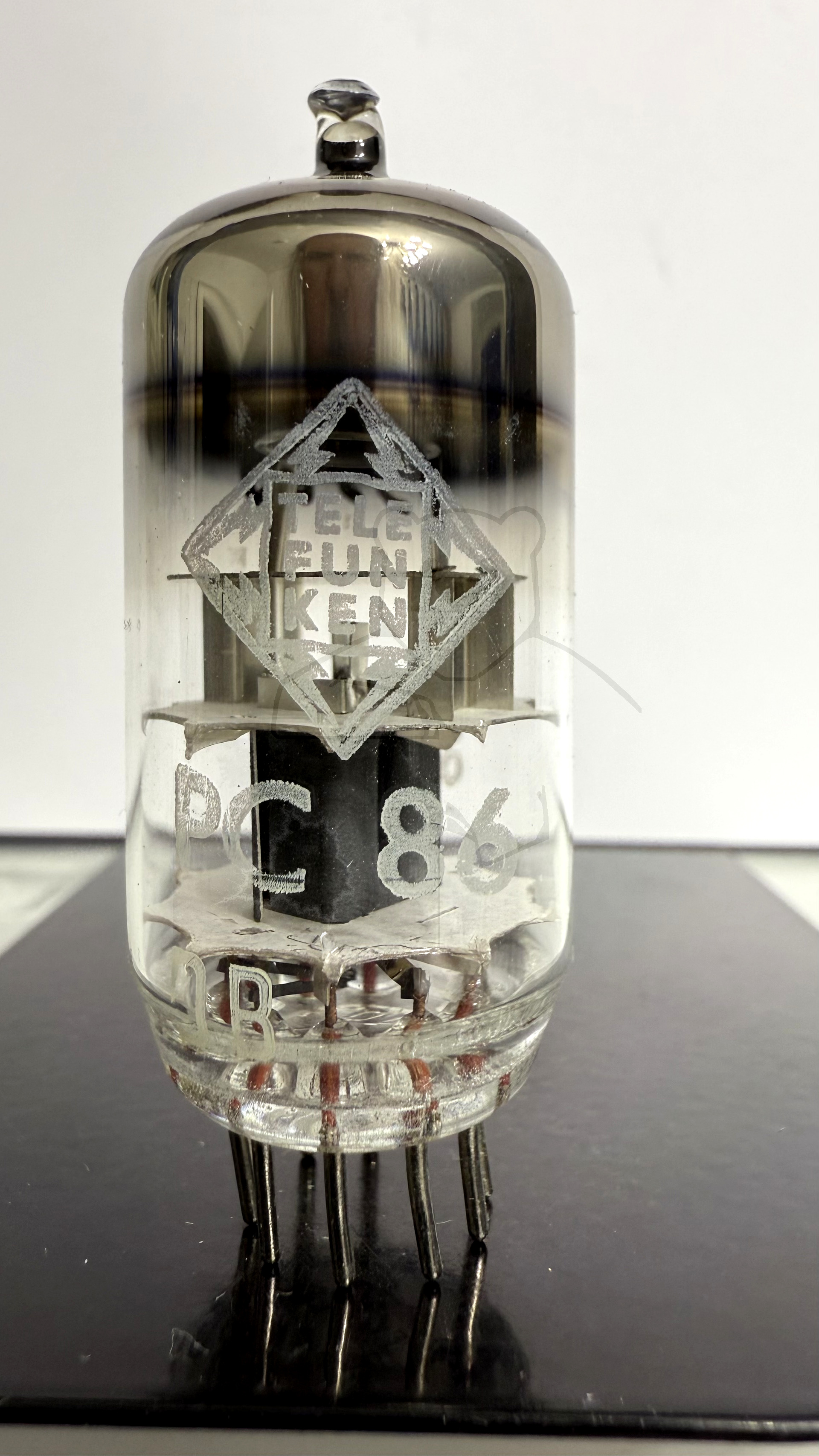

Röhre PC86 #3365 Bild 1

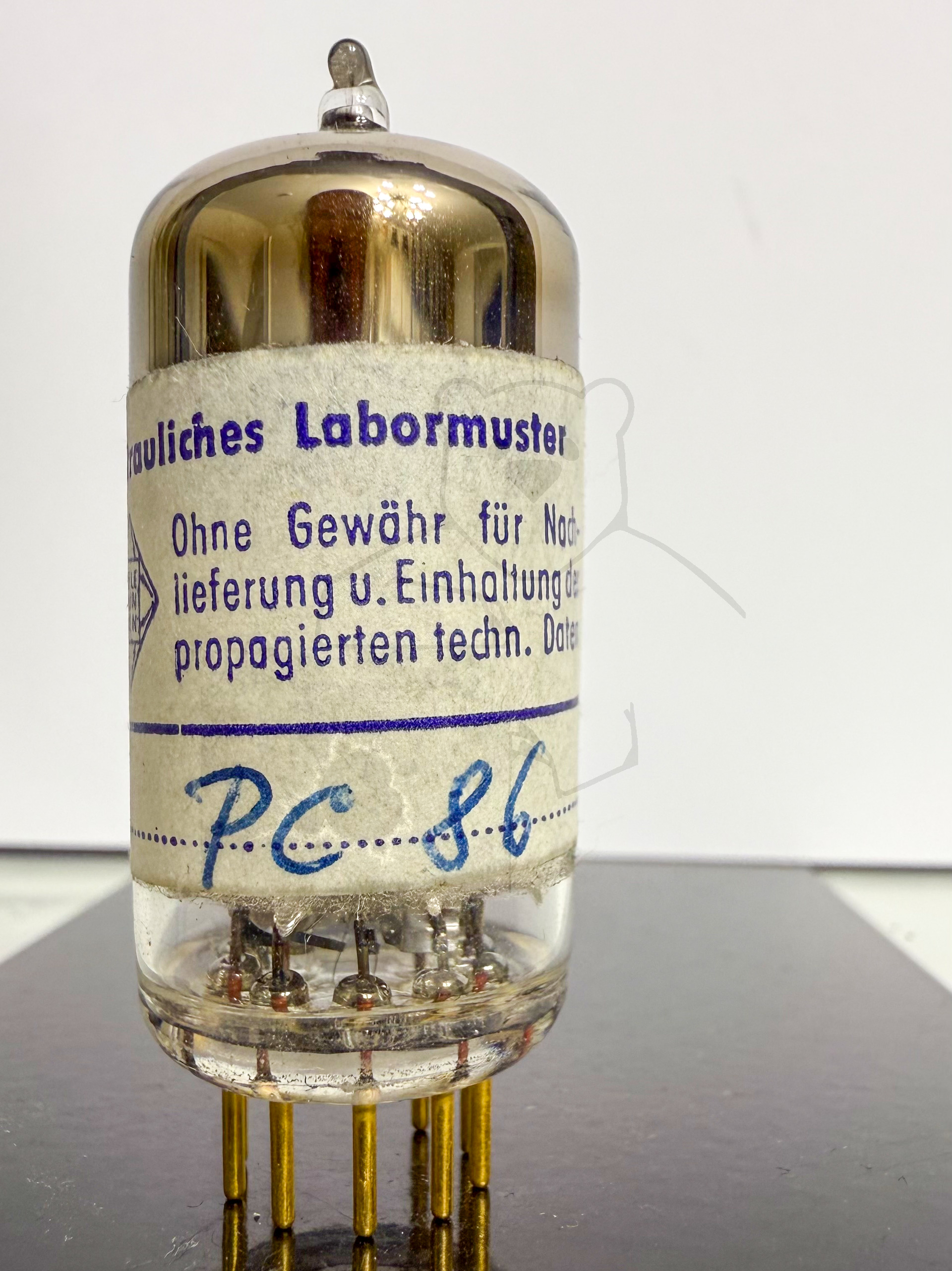

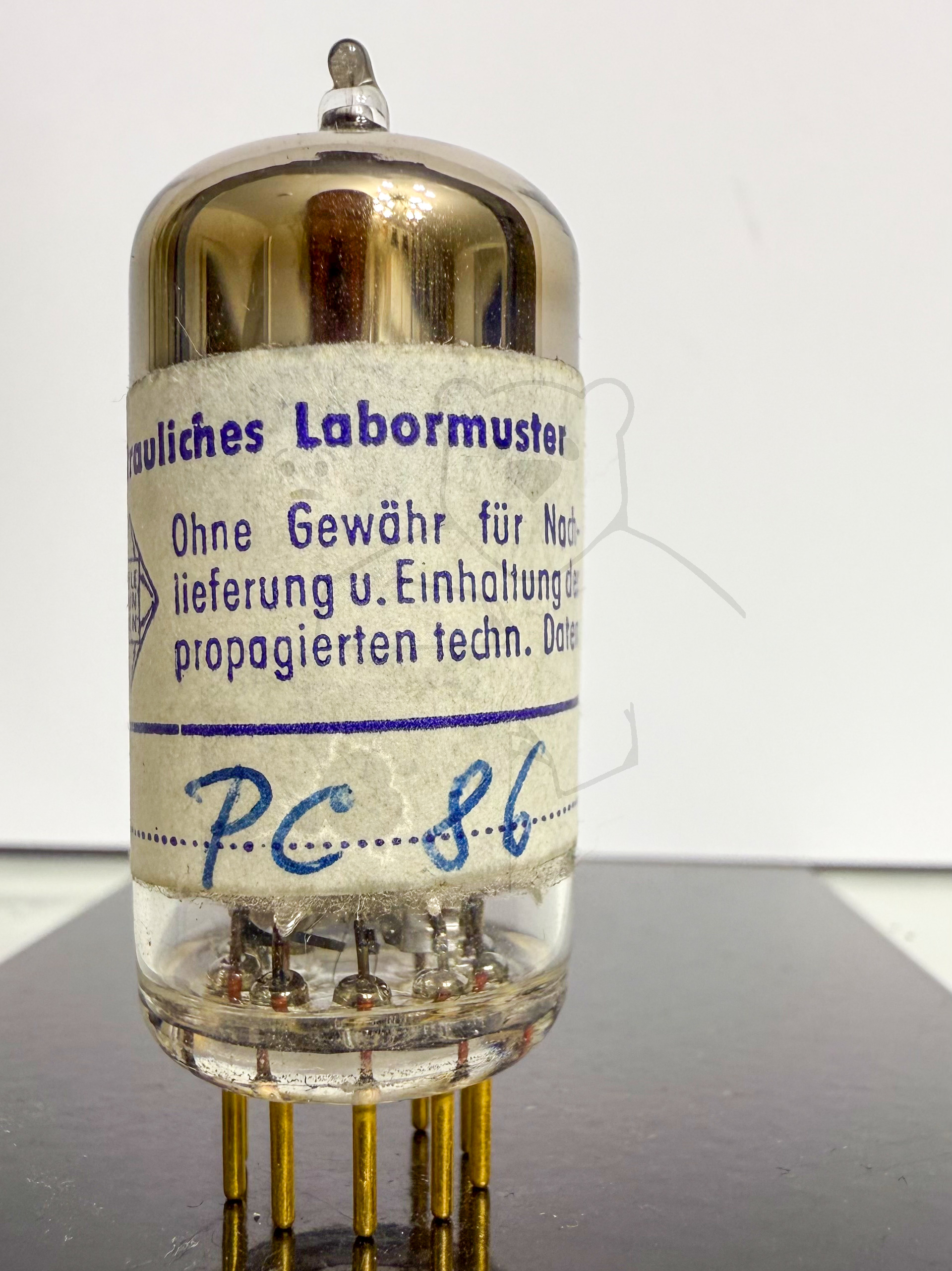

Röhre PC86 #3520 Labormuster Bild 1

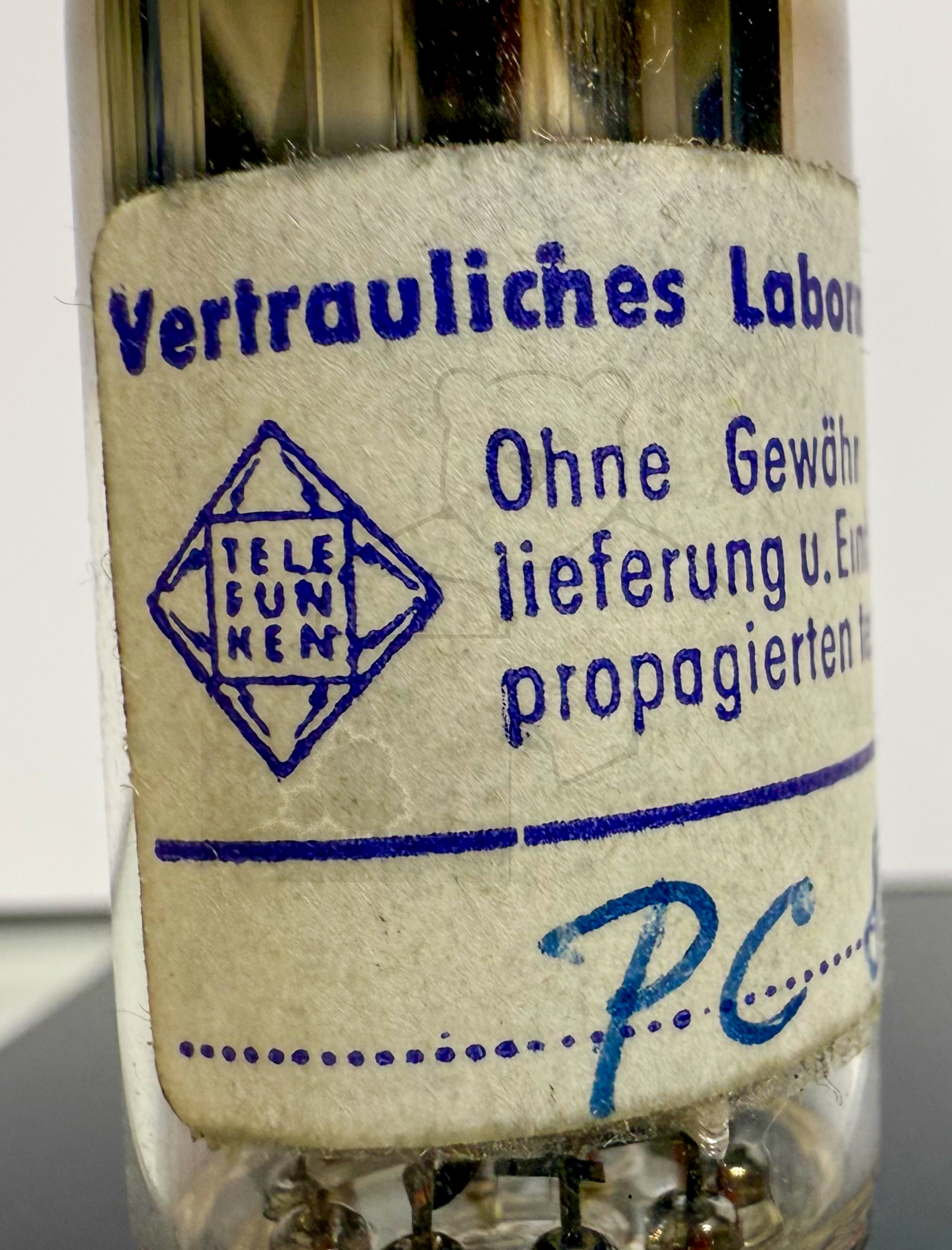

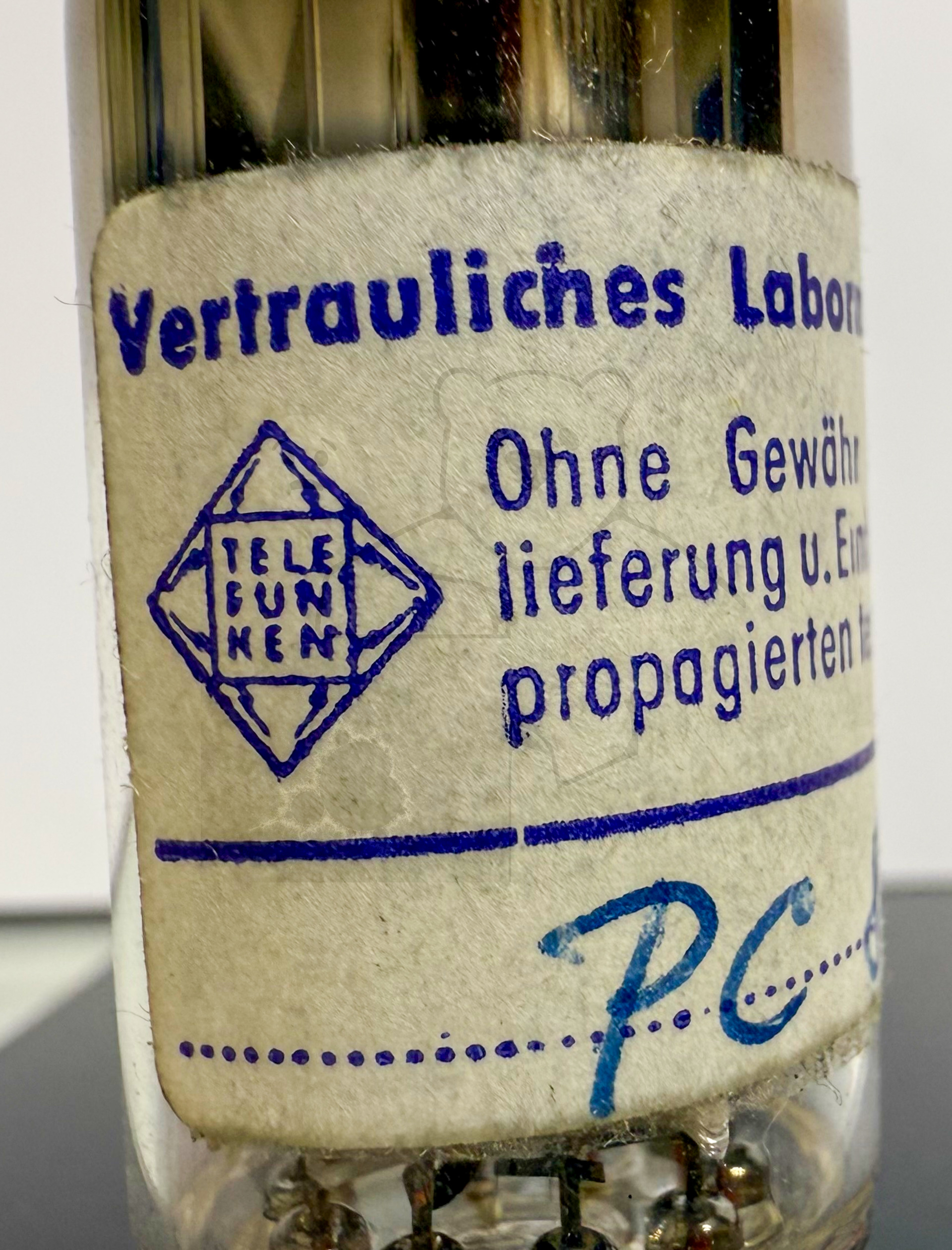

Röhre PC86 #3520 Labormuster Bild 2

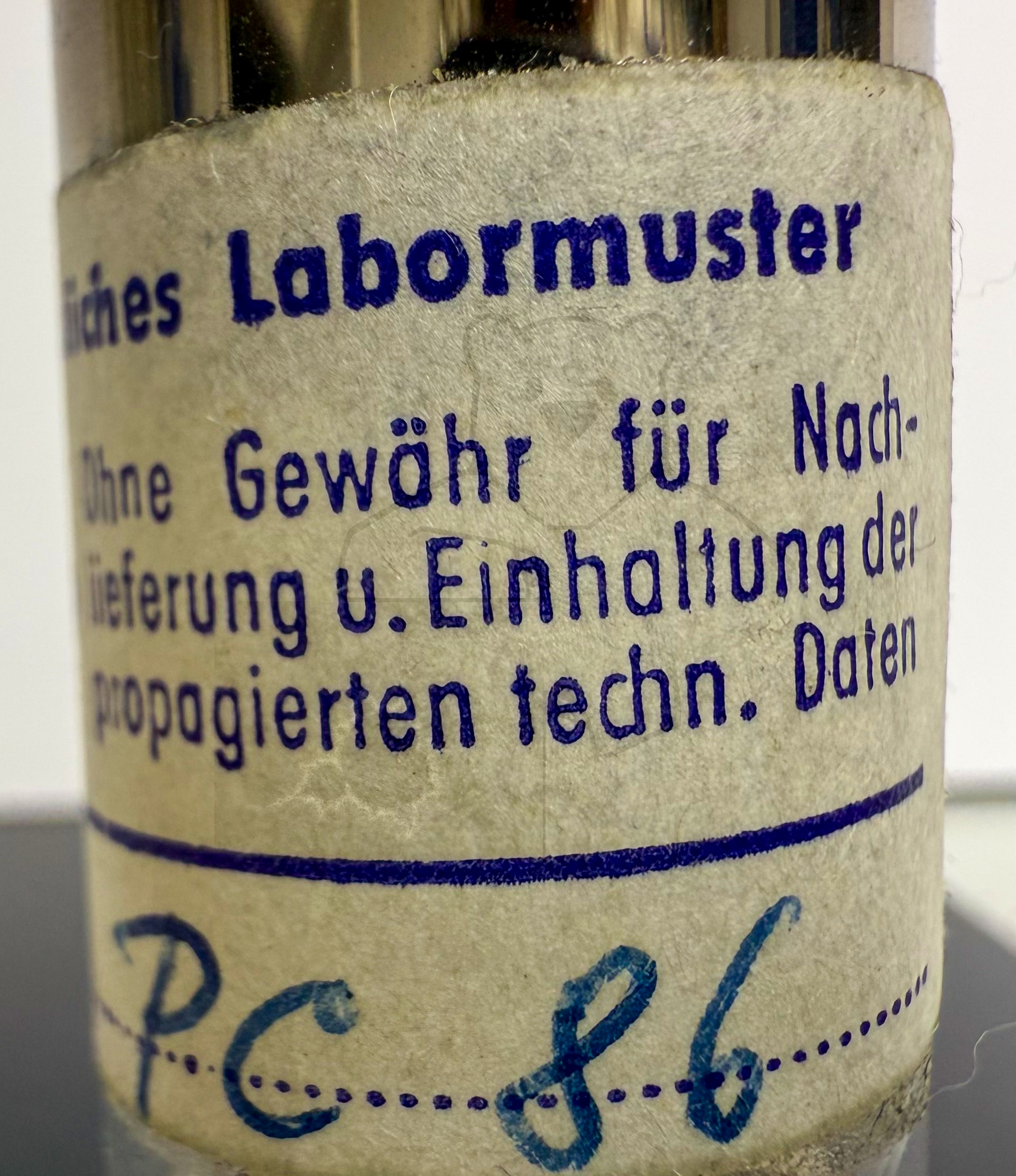

Röhre PC86 #3520 Labormuster Bild 3

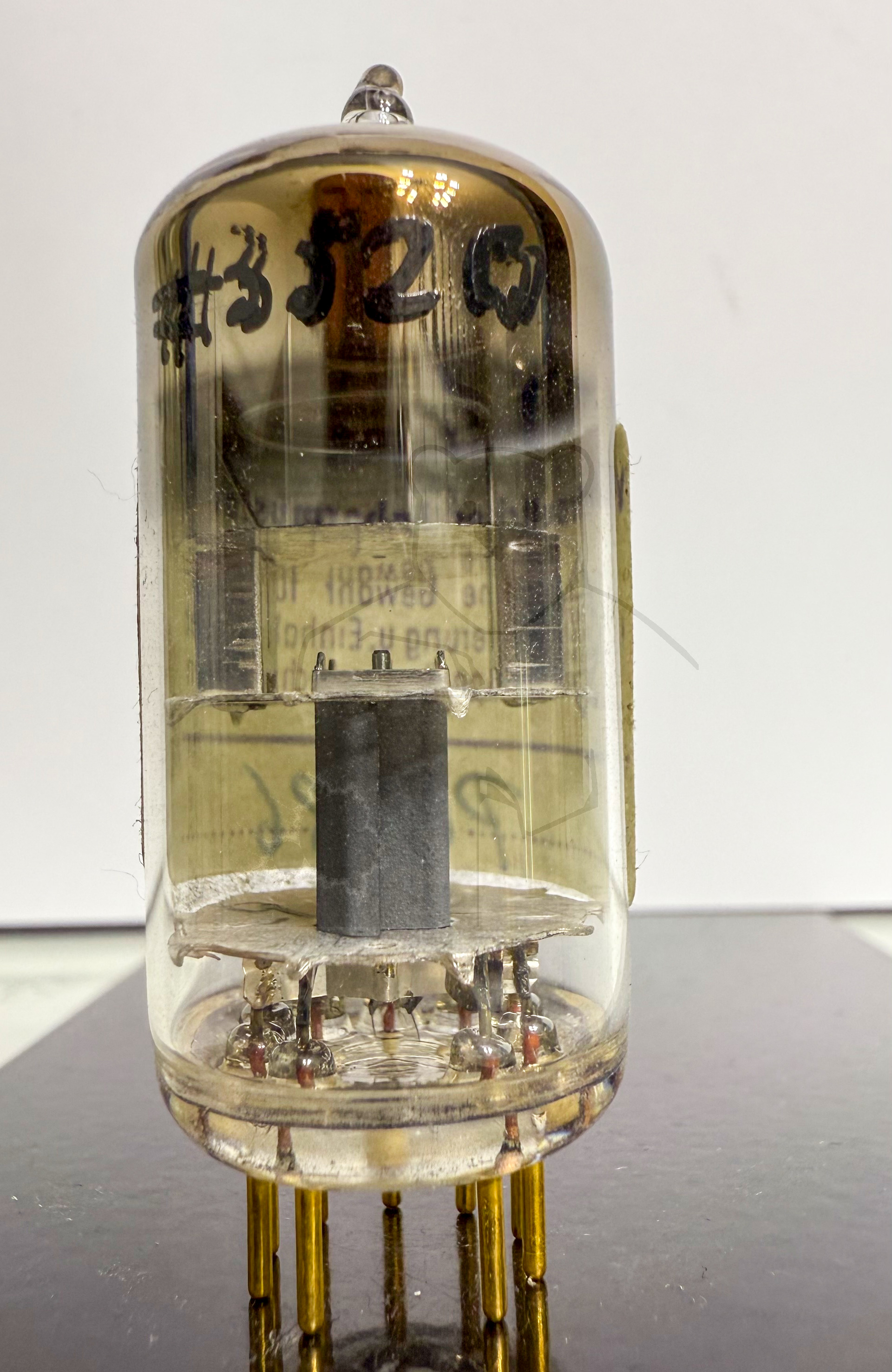

Röhre PC86 #3520 Labormuster Bild 4

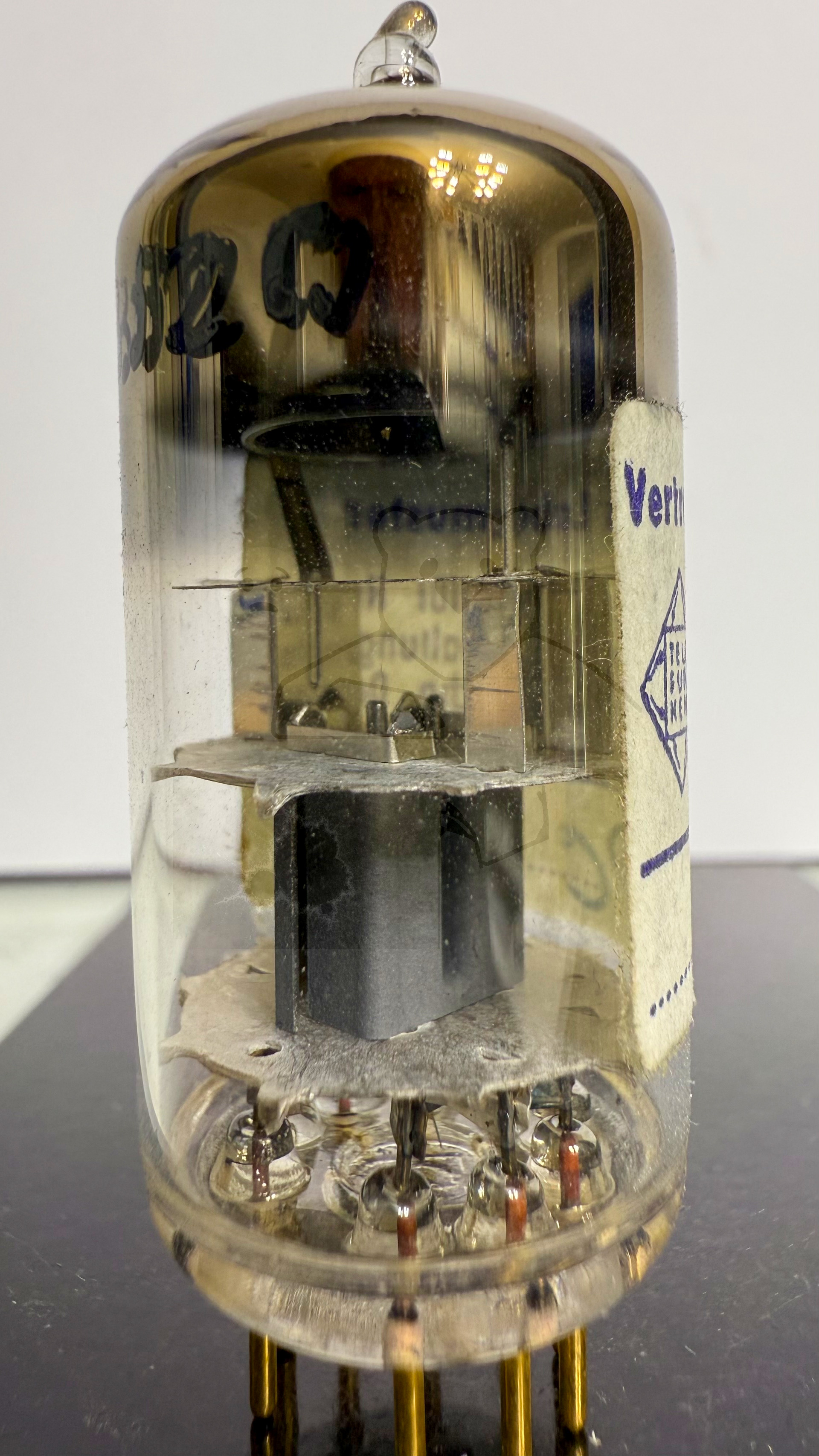

Röhre PC86 #3520 Labormuster Bild 5

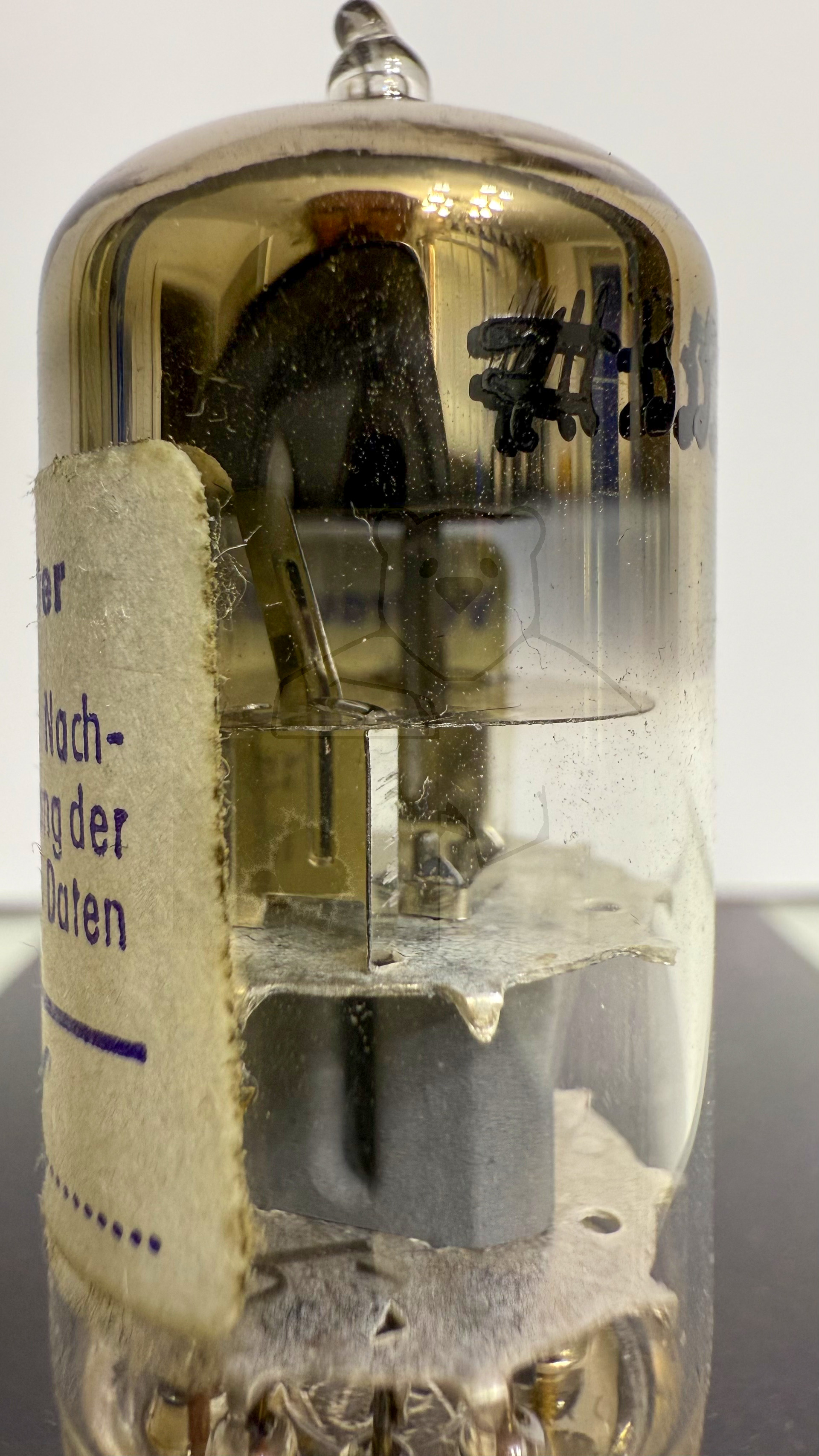

Röhre PC86 #3520 Labormuster Bild 6

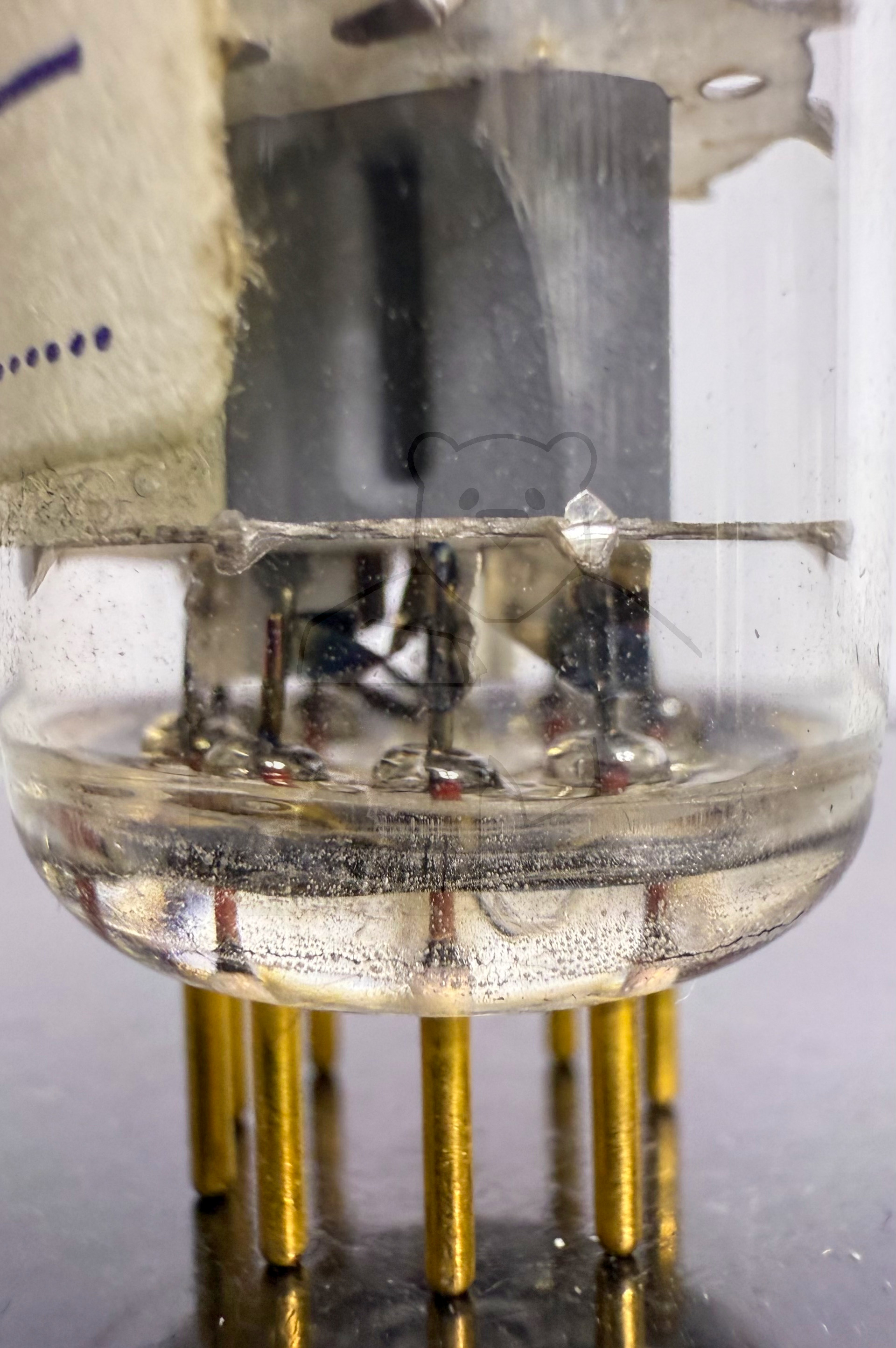

Röhre PC86 #3520 Labormuster Bild 7

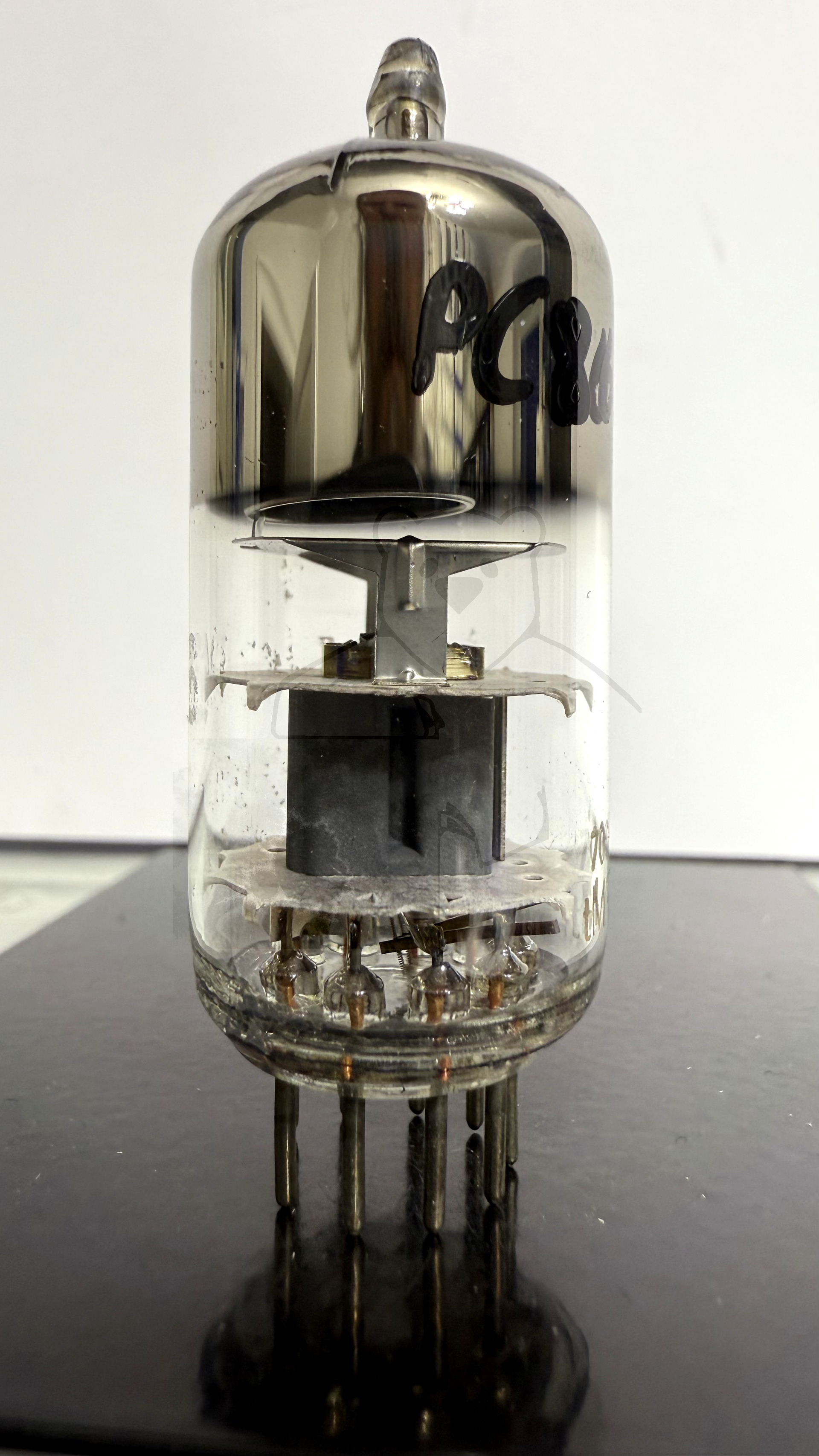

Röhre PC86 #1788 Bild 1

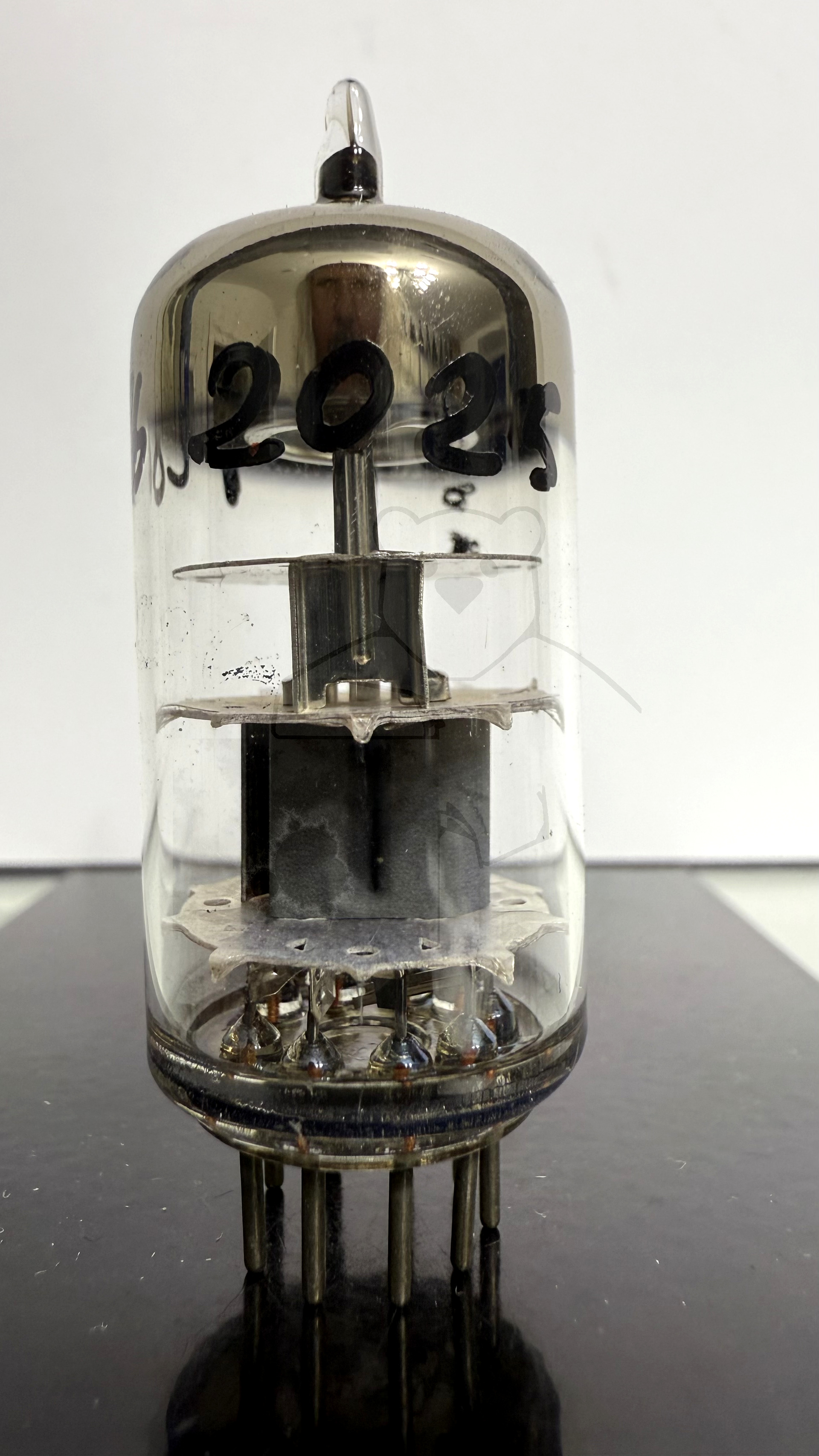

Röhre PC86 #2025 Bild 1

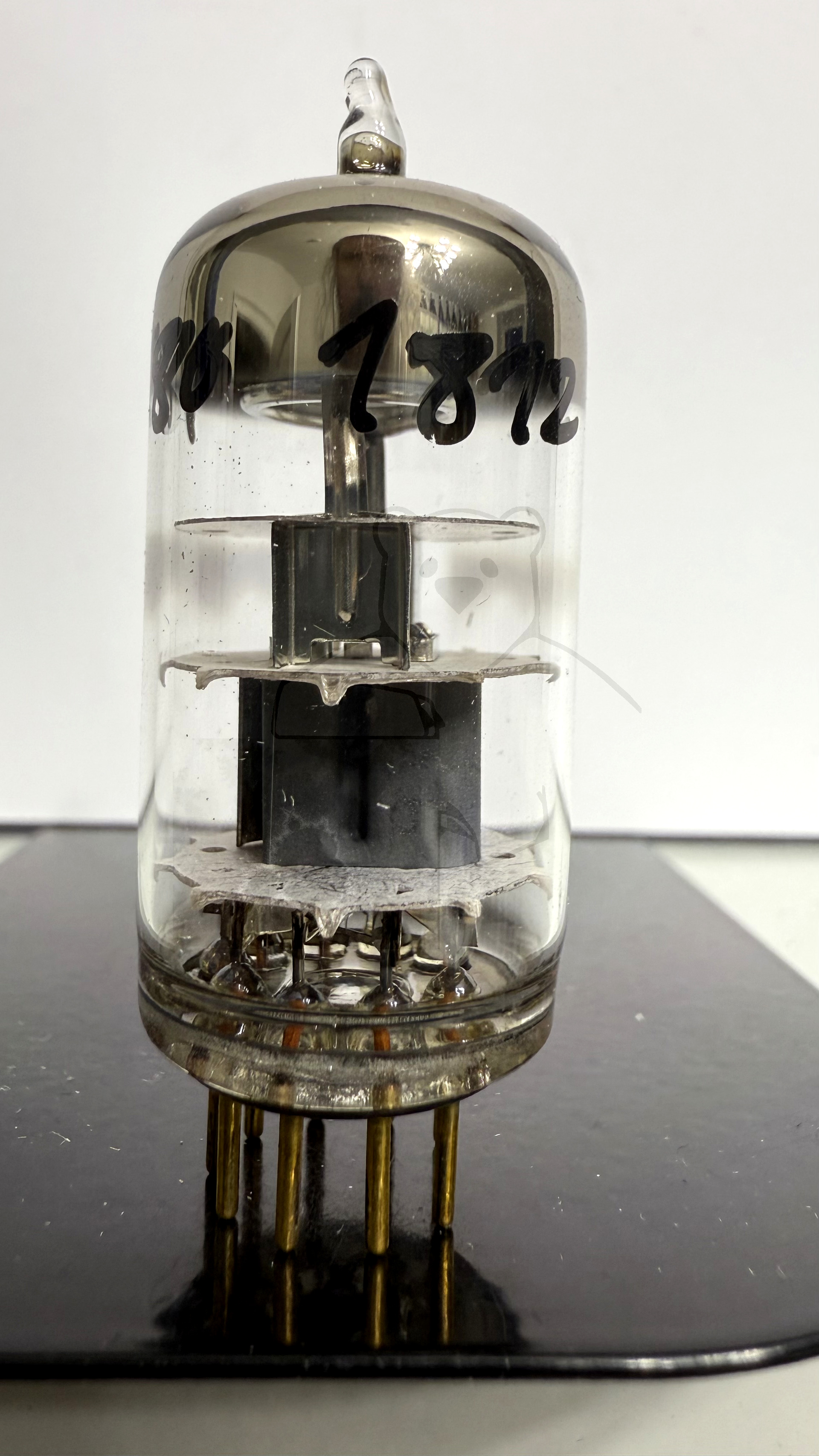

Röhre PC86 #1812 Bild 1

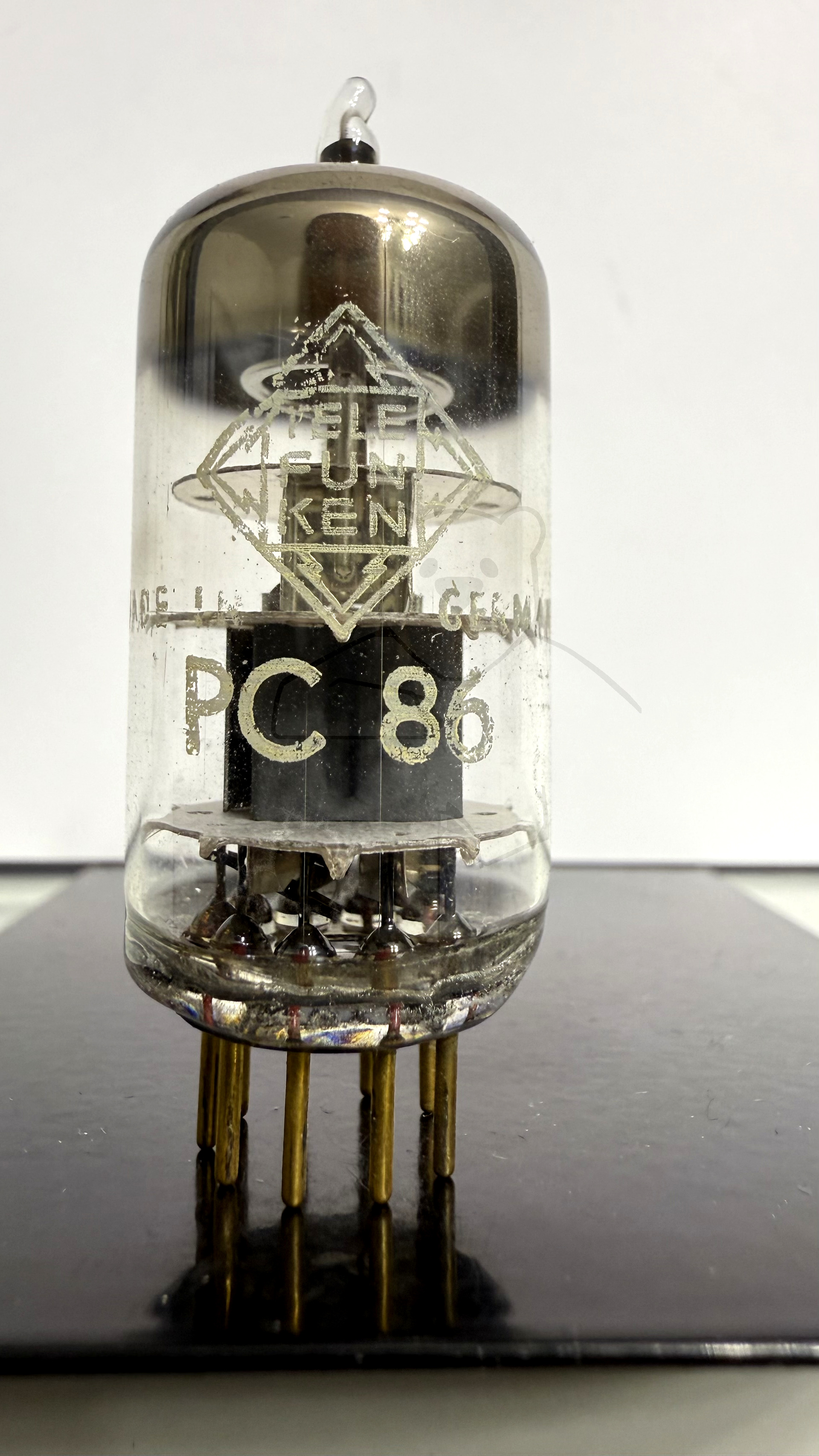

Röhre PC86 #0605 Bild 1

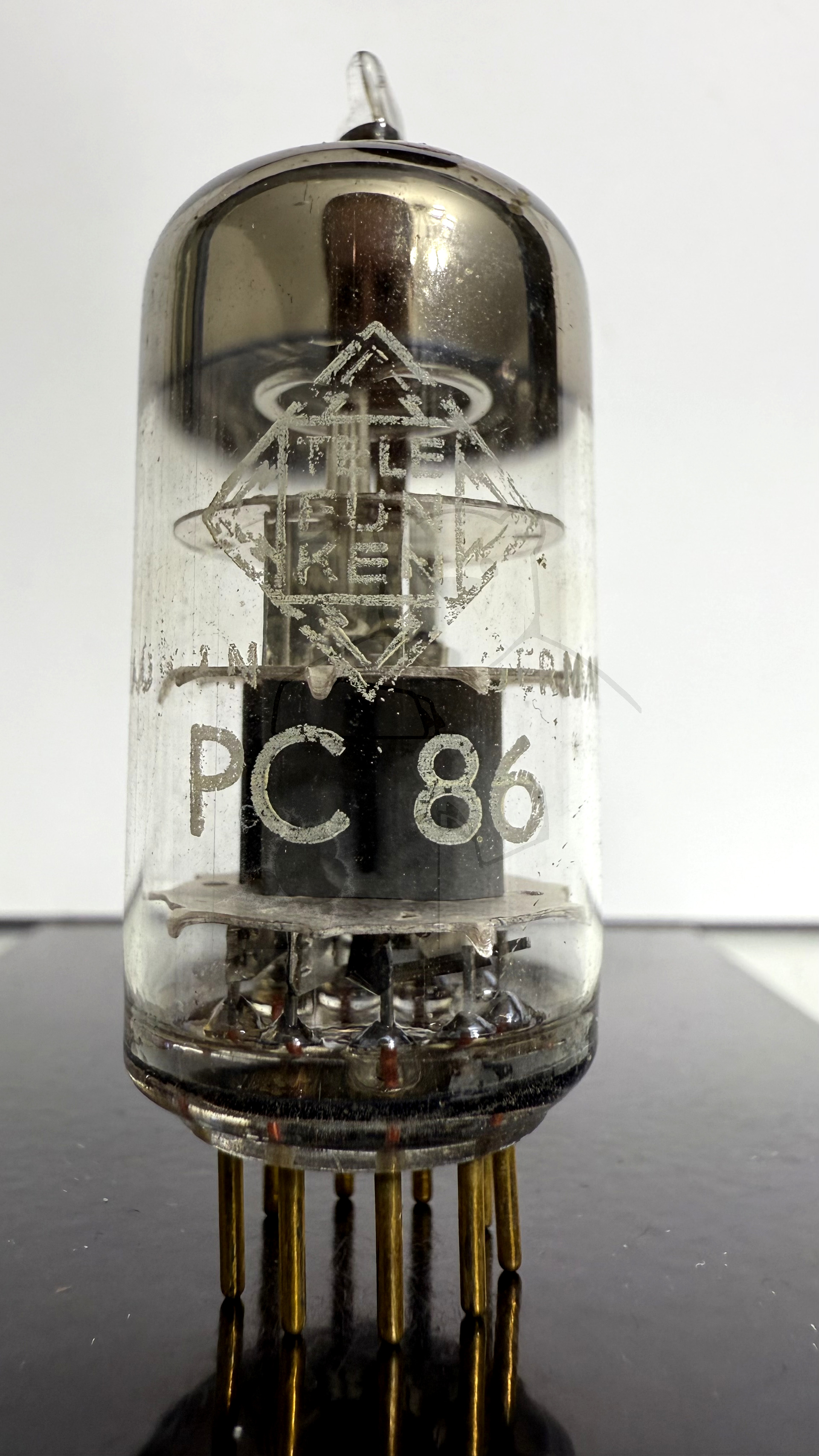

Röhre PC86 #6790 Bild 1
🔎 Alle Röhren vom Typ PC86 in der Sammlung
- → PC86 Inventar: 00605 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 01788 Hersteller: → Unbekannter Hersteller
- → PC86 Inventar: 01798 Hersteller: → ITT - Lorenz
- → PC86 Inventar: 01811 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 01812 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 01858 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 01915 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 01928 Hersteller: → Valvo
- → PC86 Inventar: 01942 Hersteller: → Unbekannter Hersteller
- → PC86 Inventar: 02025 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 02218 Hersteller: → Valvo
- → PC86 Inventar: 02220 Hersteller: → Telefunken
- → PC86 Inventar: 02221 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 02262 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 02311 Hersteller: → Valvo
- → PC86 Inventar: 02344 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 02382 Hersteller: → RSD
- → PC86 Inventar: 02389 Hersteller: → SEL – Lorenz
- → PC86 Inventar: 02401 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 02405 Hersteller: → Valvo
- → PC86 Inventar: 03363 Hersteller: → Telefunken
- → PC86 Inventar: 03364 Hersteller: → Telefunken
- → PC86 Inventar: 03365 Hersteller: → Telefunken
- → PC86 Inventar: 03366 Hersteller: → Telefunken
- → PC86 Inventar: 03367 Hersteller: → Telefunken
- → PC86 Inventar: 03368 Hersteller: → Telefunken
- → PC86 Inventar: 03369 Hersteller: → Telefunken
- → PC86 Inventar: 03370 Hersteller: → Telefunken
- → PC86 Inventar: 03520 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 04122 Hersteller: → Pope
- → PC86 Inventar: 04126 Hersteller: → Telefunken
- → PC86 Inventar: 04272 Hersteller: → Pope
- → PC86 Inventar: 04273 Hersteller: → Pope
- → PC86 Inventar: 04370 Hersteller: → Pope
- → PC86 Inventar: 04371 Hersteller: → Pope
- → PC86 Inventar: 06790 Hersteller: → Telefunken (Mit Raute im Boden)
- → PC86 Inventar: 07194 Hersteller: → Philips
- → PC86 Inventar: 07195 Hersteller: → Philips
- → PC86 Inventar: 07196 Hersteller: → Philips
- → PC86 Inventar: 07197 Hersteller: → Philips
- → PC86 Inventar: 07198 Hersteller: → Philips
- → PC86 Inventar: 07214 Hersteller: → Philips
