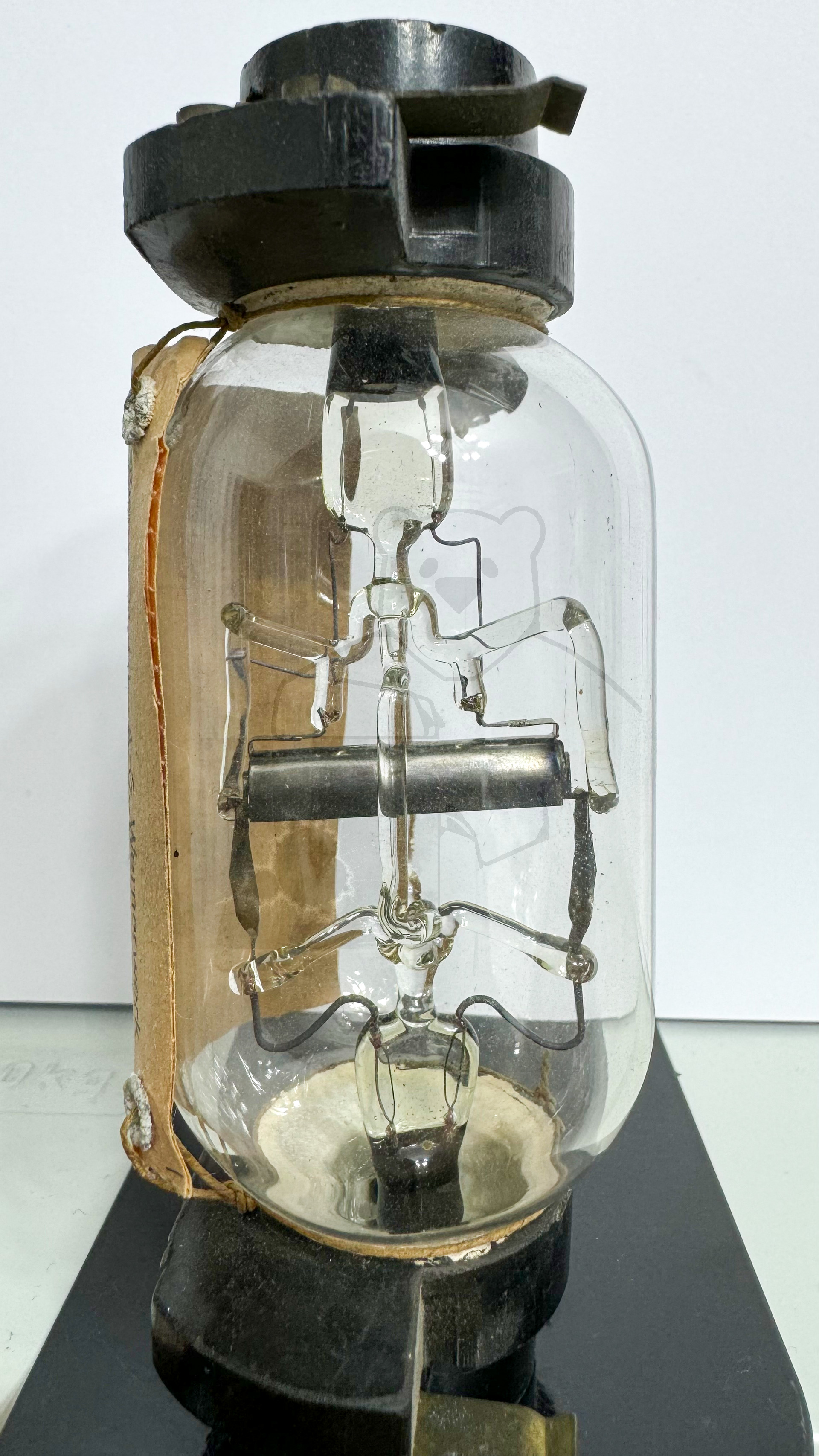

Daten und Bilder der Röhre: Mc

🔎 Beschreibung der Röhre: Mc

Name	Mc
Vergleichsname
Heizspannung (Volt)	3,6
Heizstrom (Ampère)	2,1
Art der Heizung	Direkt

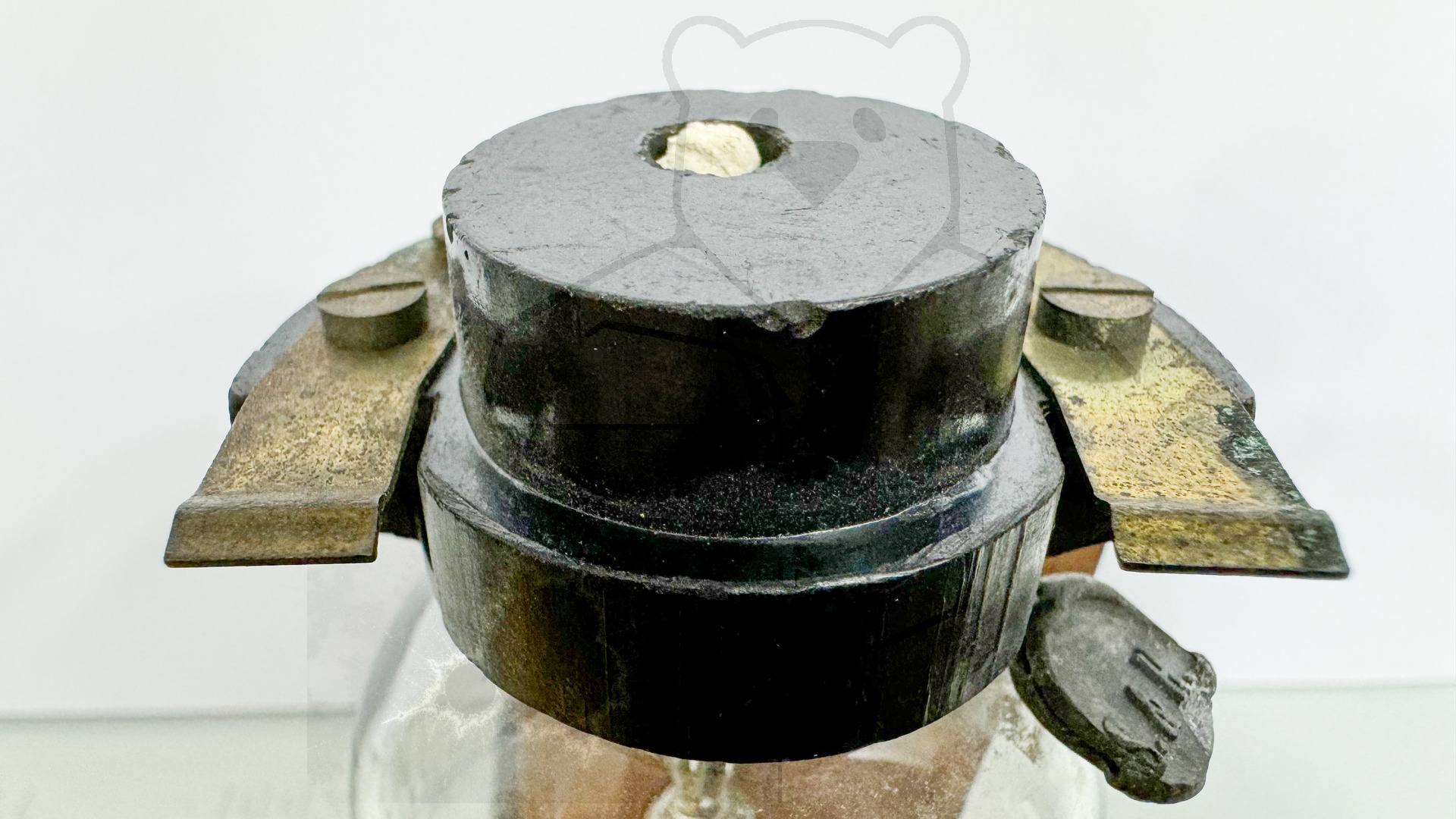

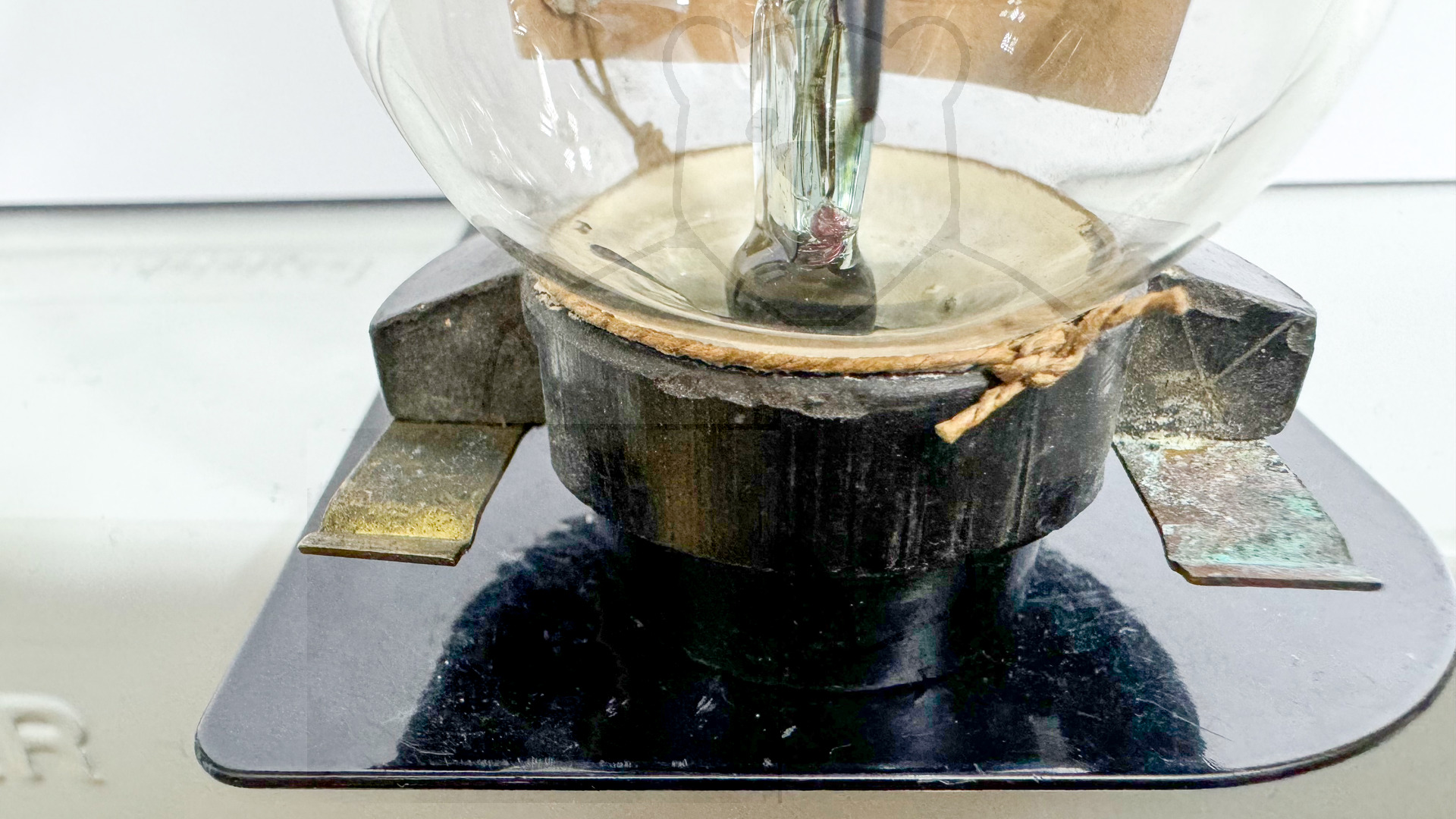

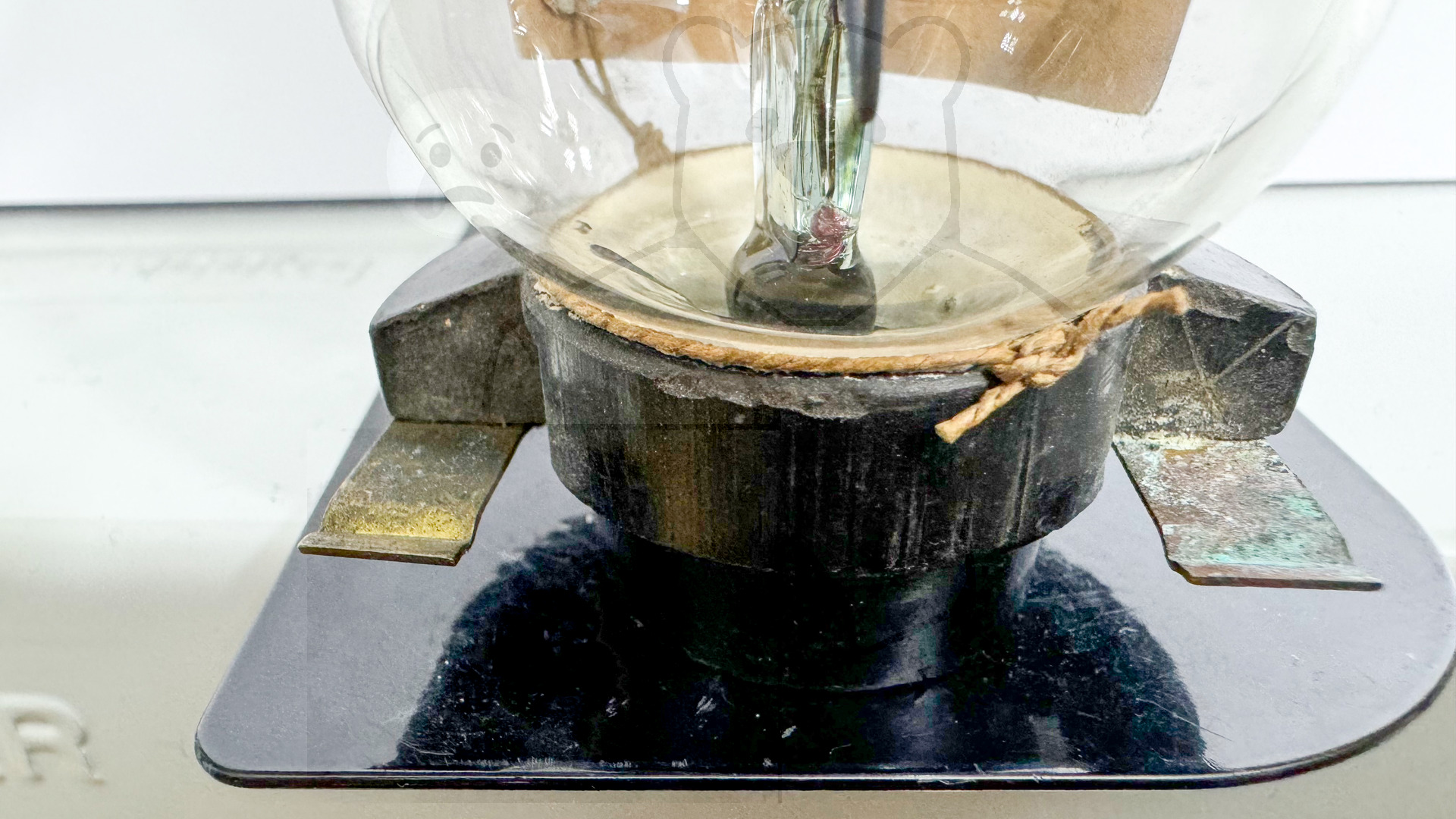

Röhren mit Sockel	→ Informationen zum Sockel: Messerkontakt, 4pol. → Liste aller Röhren mit: Messerkontakt, 4pol.
Zusätzliche Informationen	Der Vorgänger der Mc war wohl die → M Wer kann dazu ggf. nähere Angaben machen?
Letzte Änderung	06.03.2016 11:33:58

🔎 Beschreibung der Systeme für die Röhre: Mc

	System 1
Kathode	f1
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f1, f2
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
