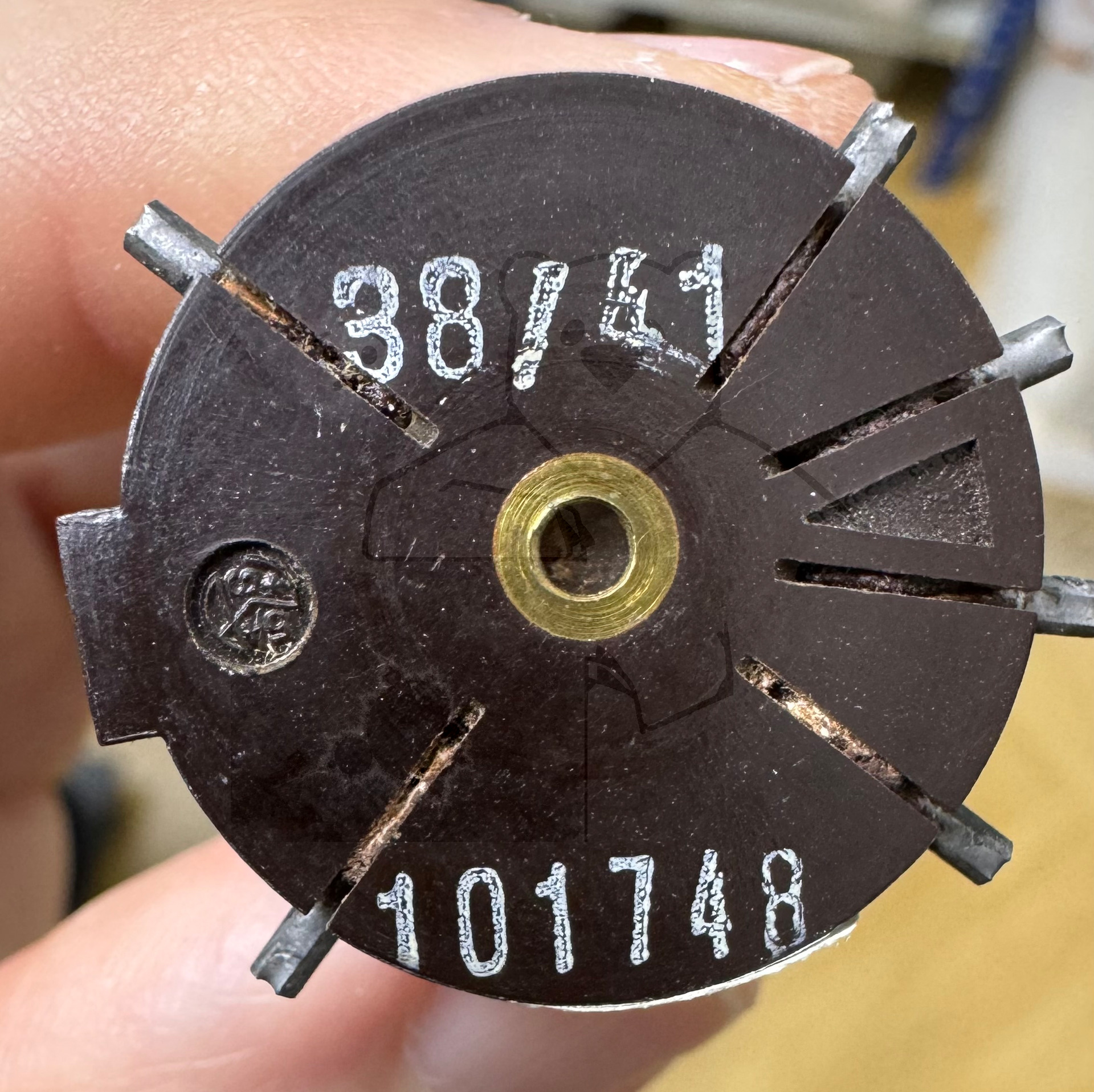

Daten und Bilder der Röhre: LV6

🔎 Beschreibung der Röhre: LV6

Name	LV6
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,22
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	14.12.2020 11:58:02

🔎 Beschreibung der Systeme für die Röhre: LV6

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

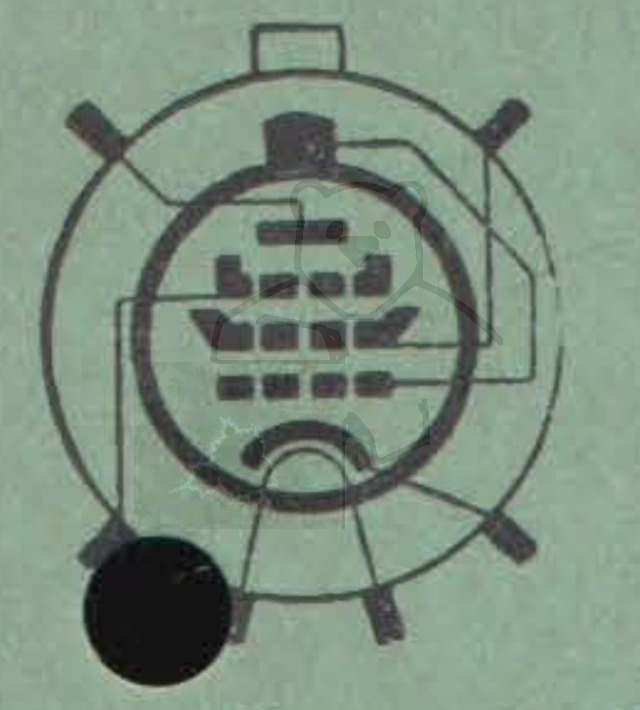

🔎 Sockelschaltung der LV6

Bildquelle: Max Funke Messkarte

🔎 Datenblätter zur Röhre: LV6
Pruefkarte LV6 - Funke W19 Roehrenpruefer.pdf (170 kB)
