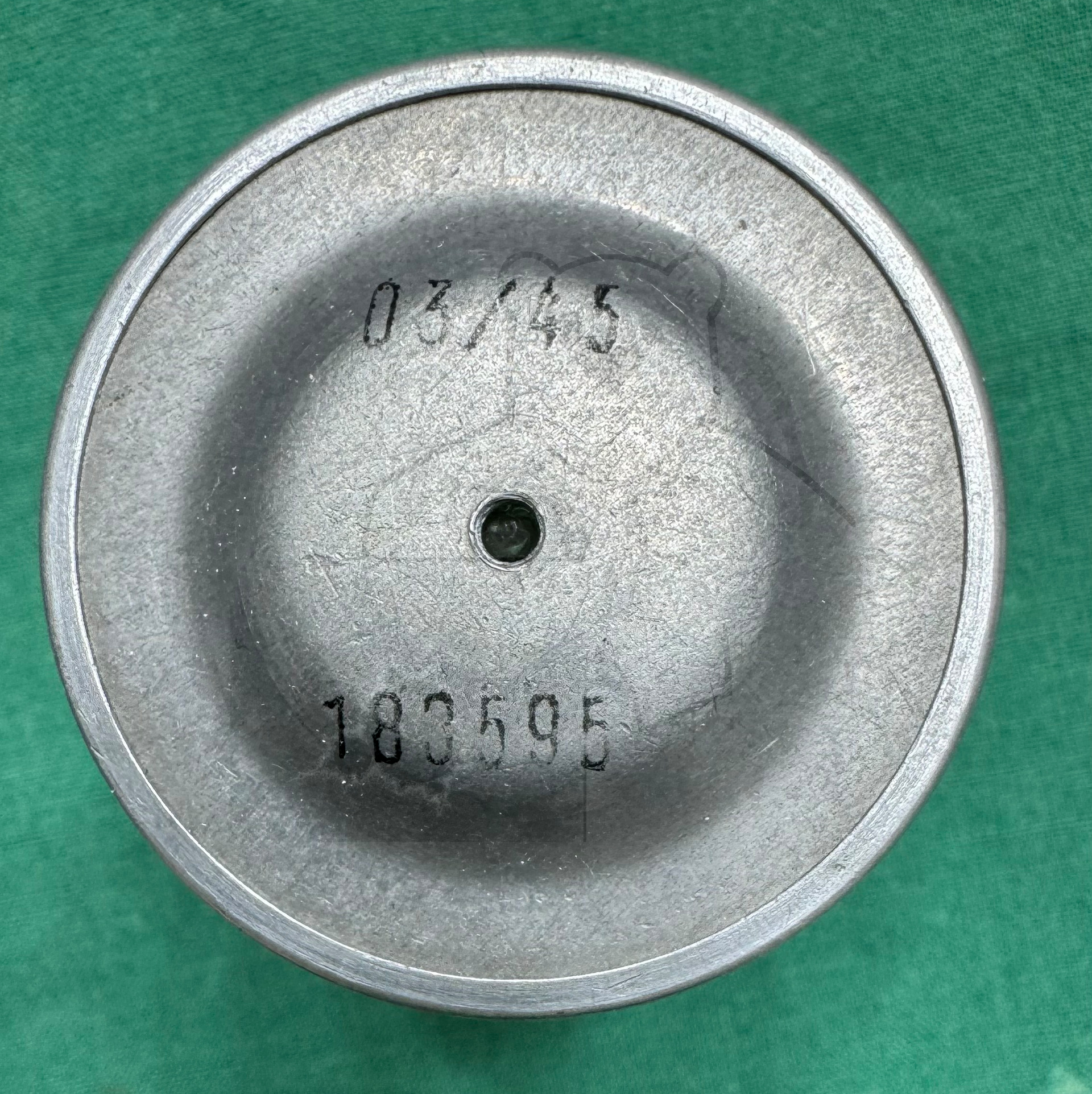

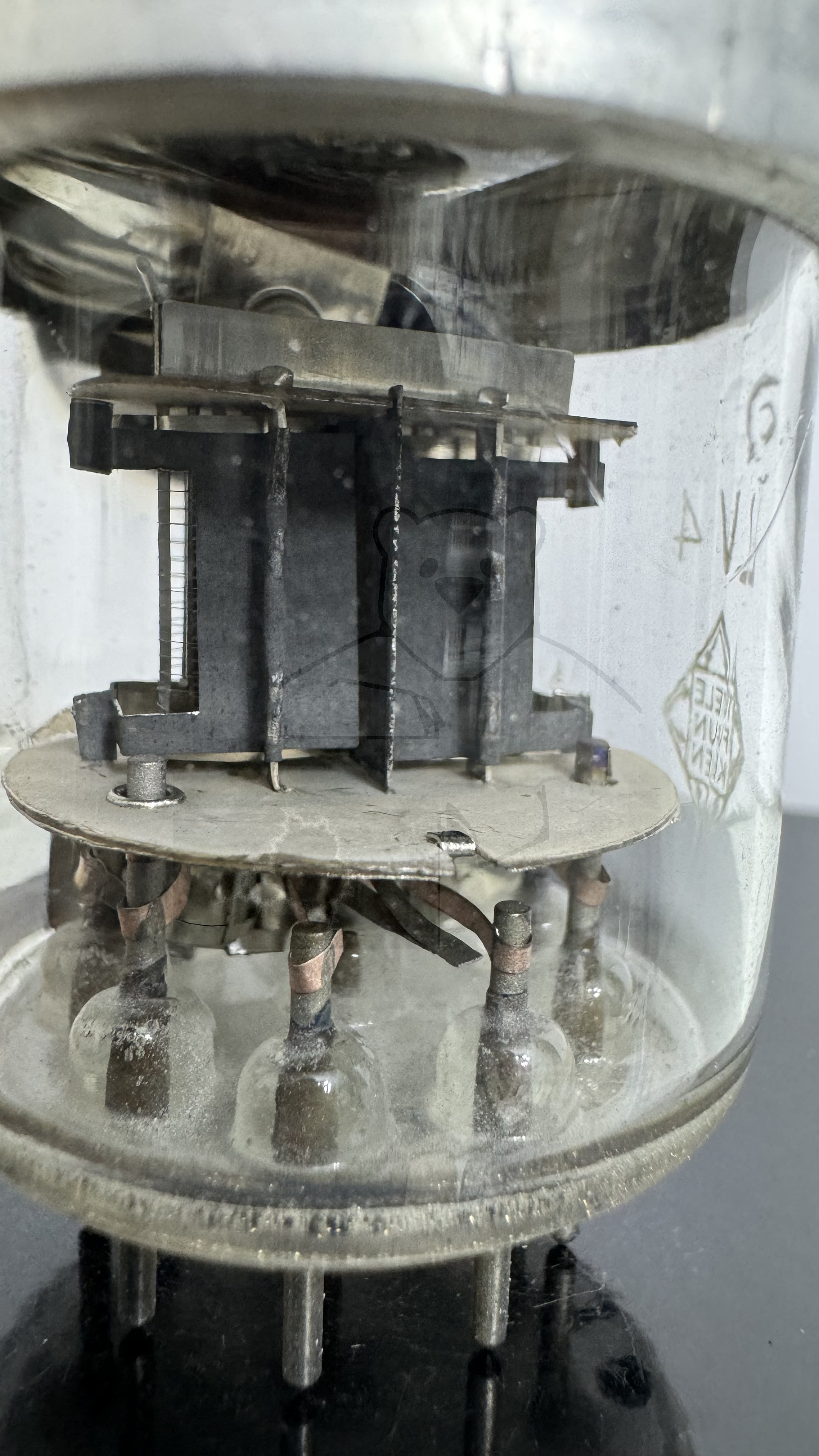

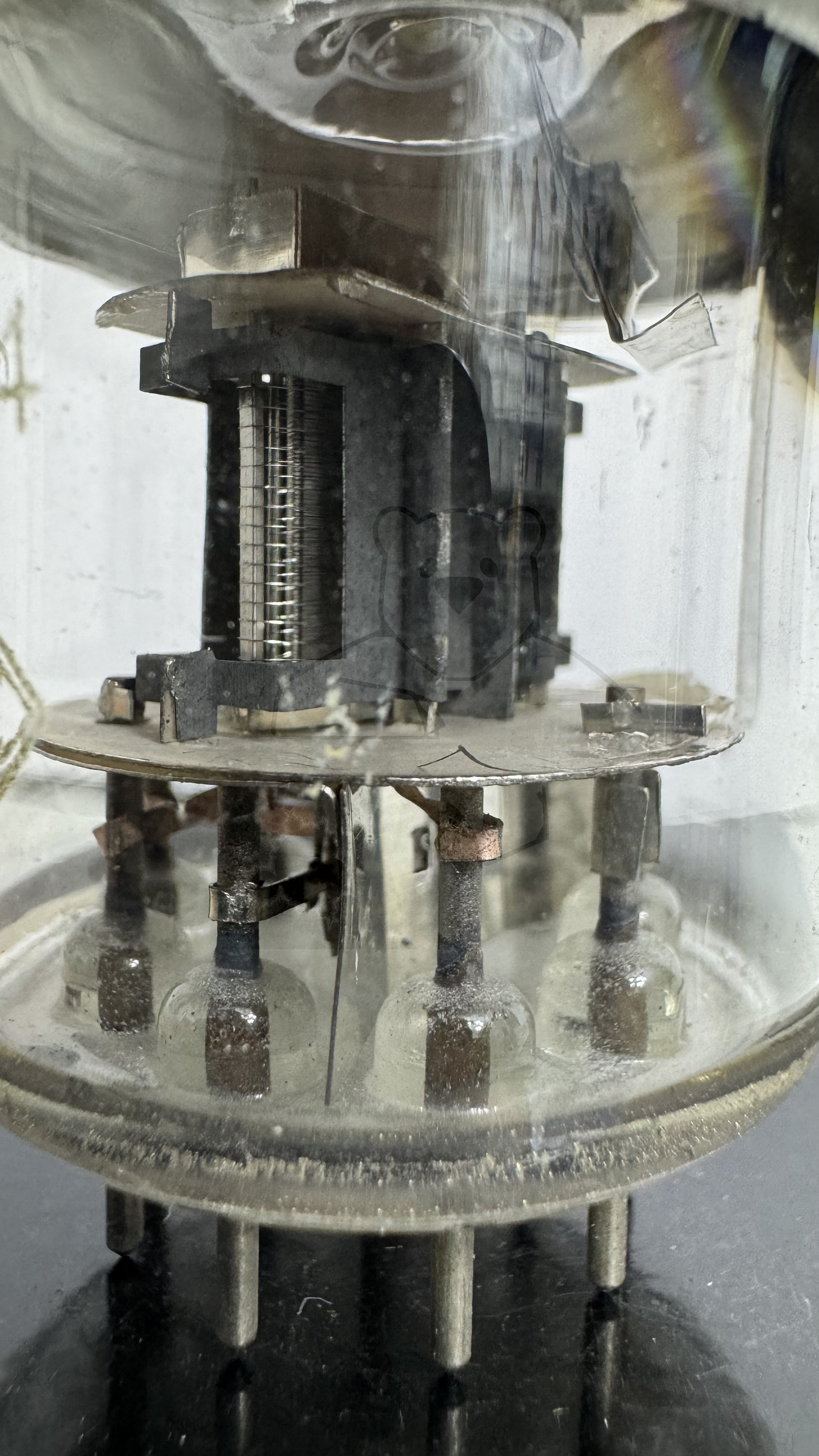

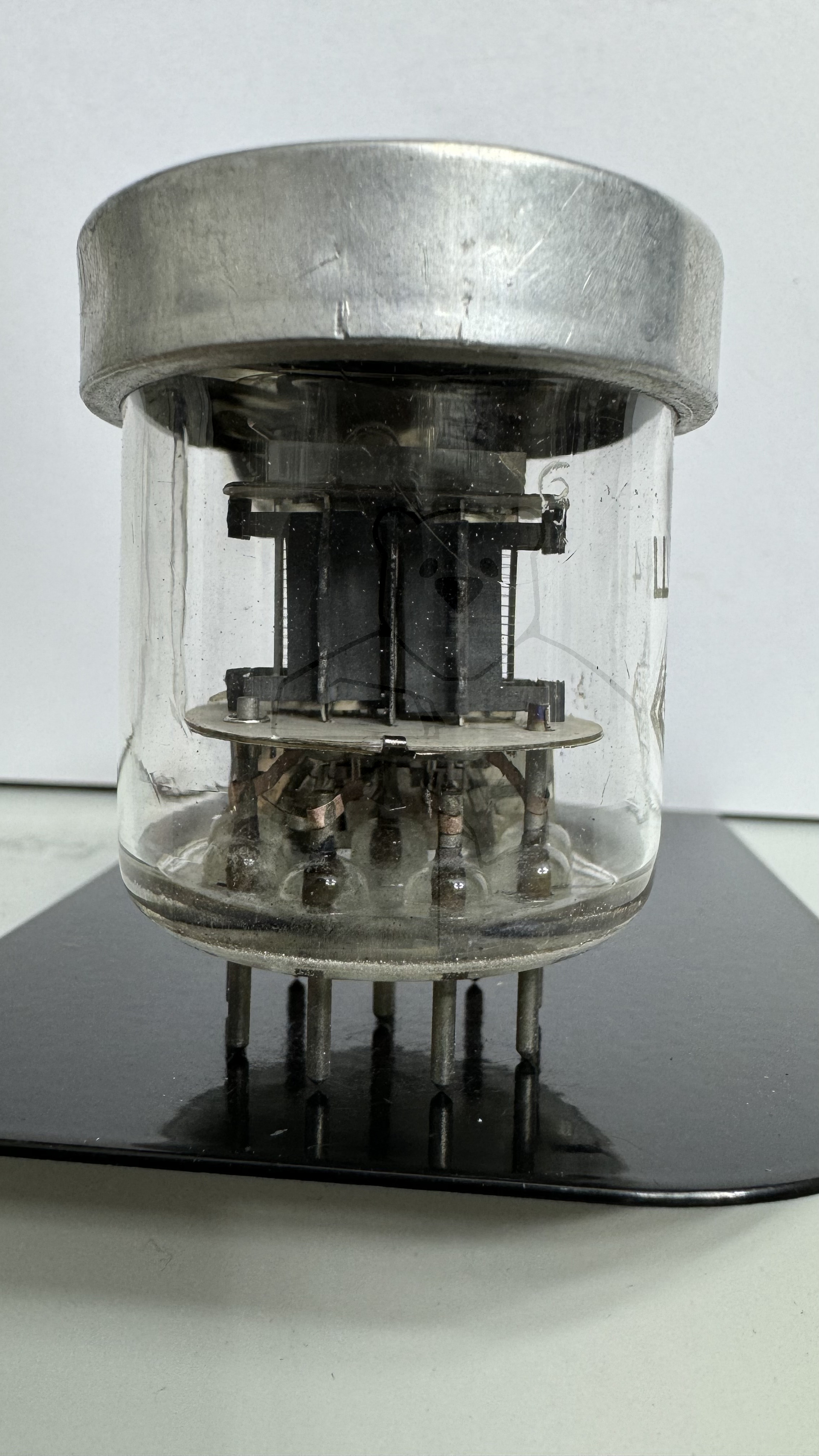

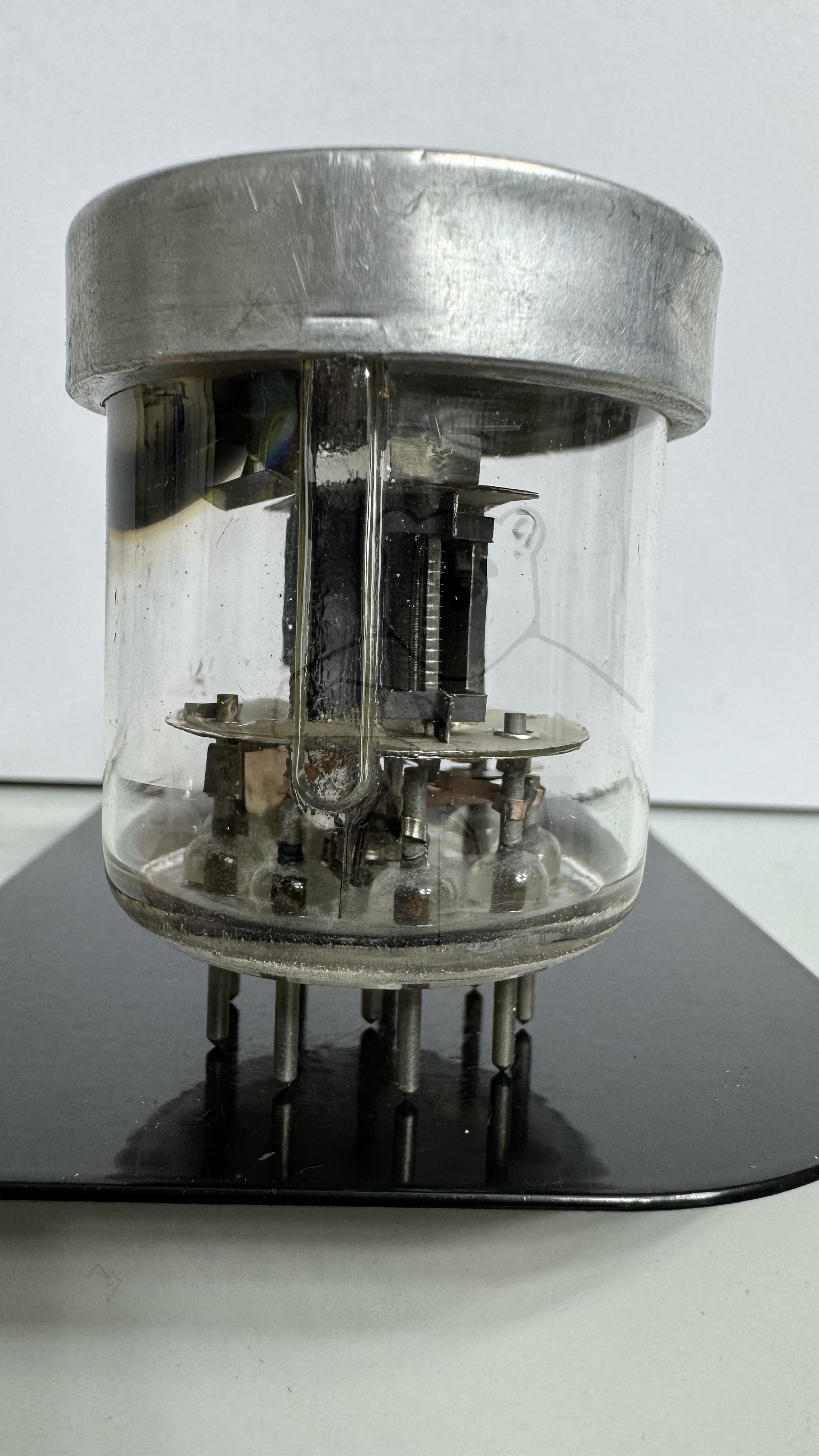

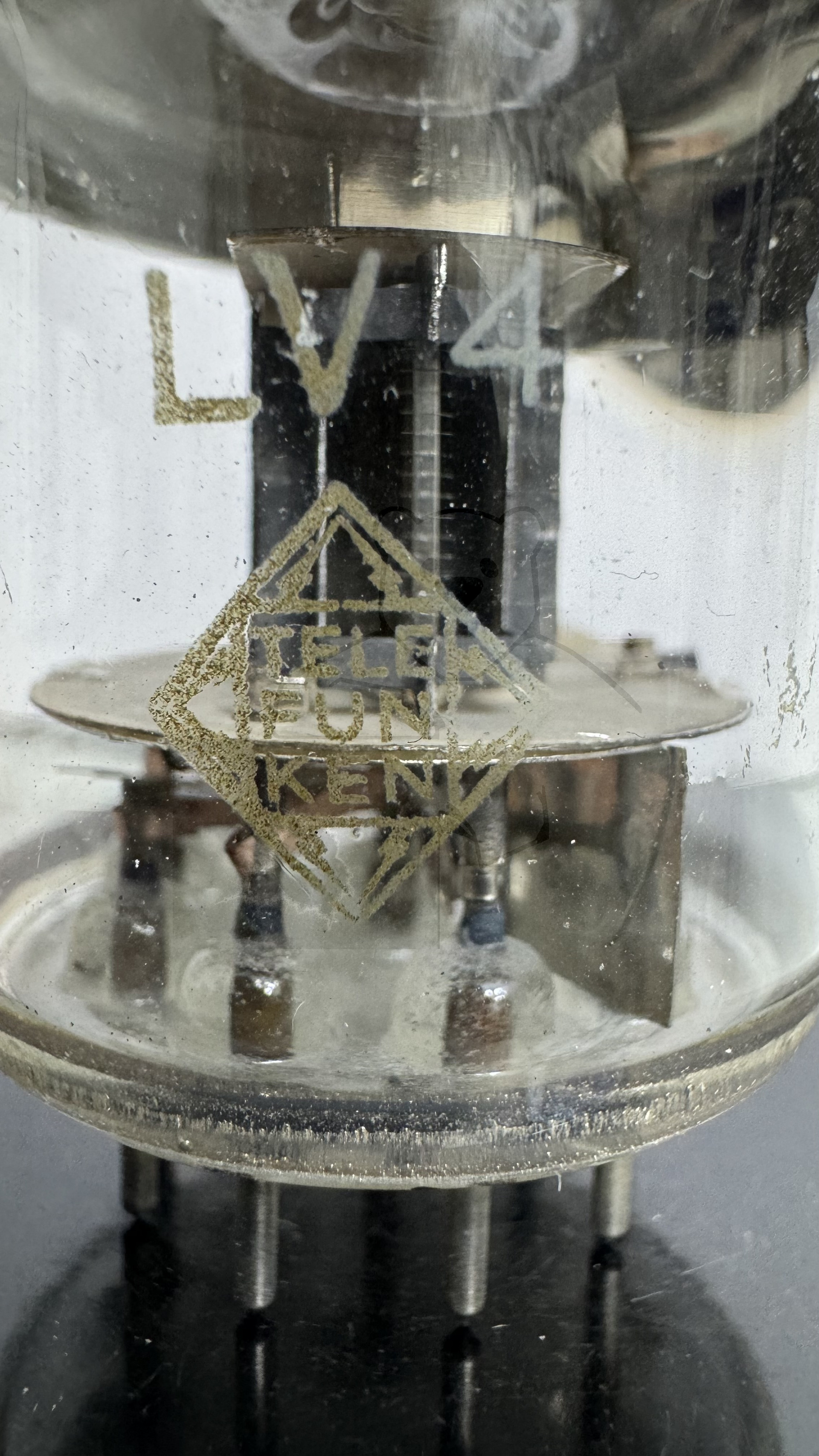

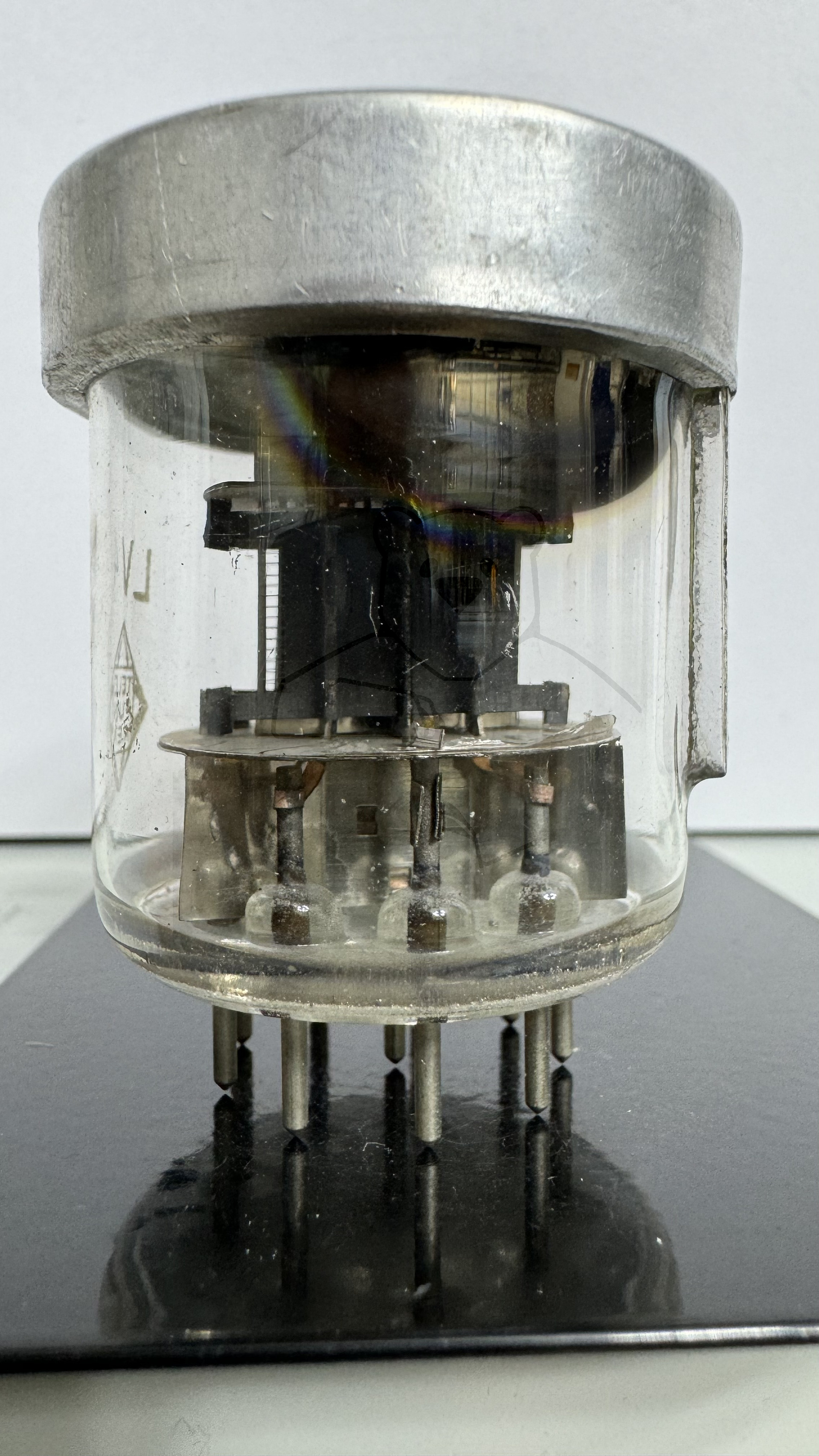

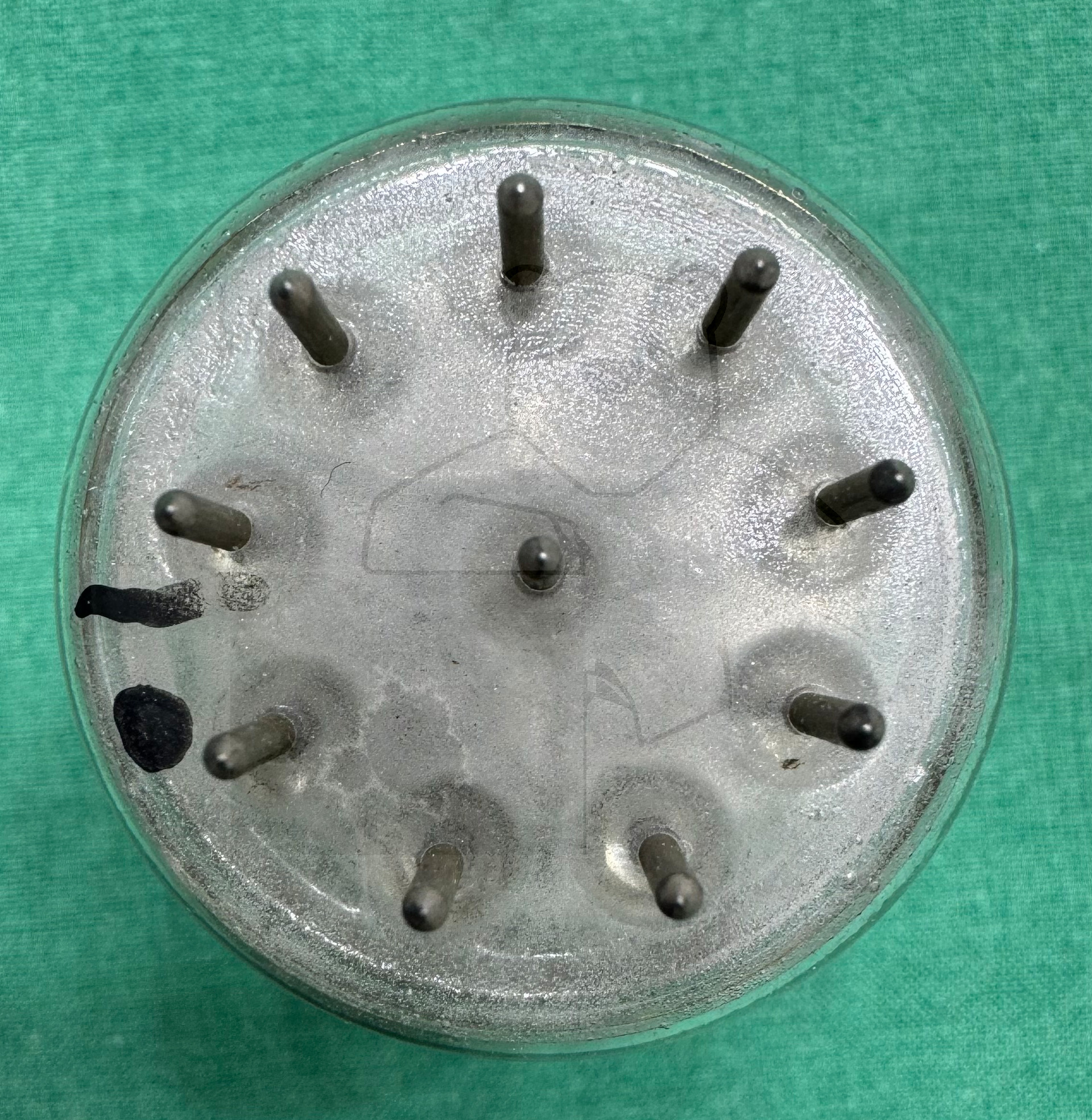

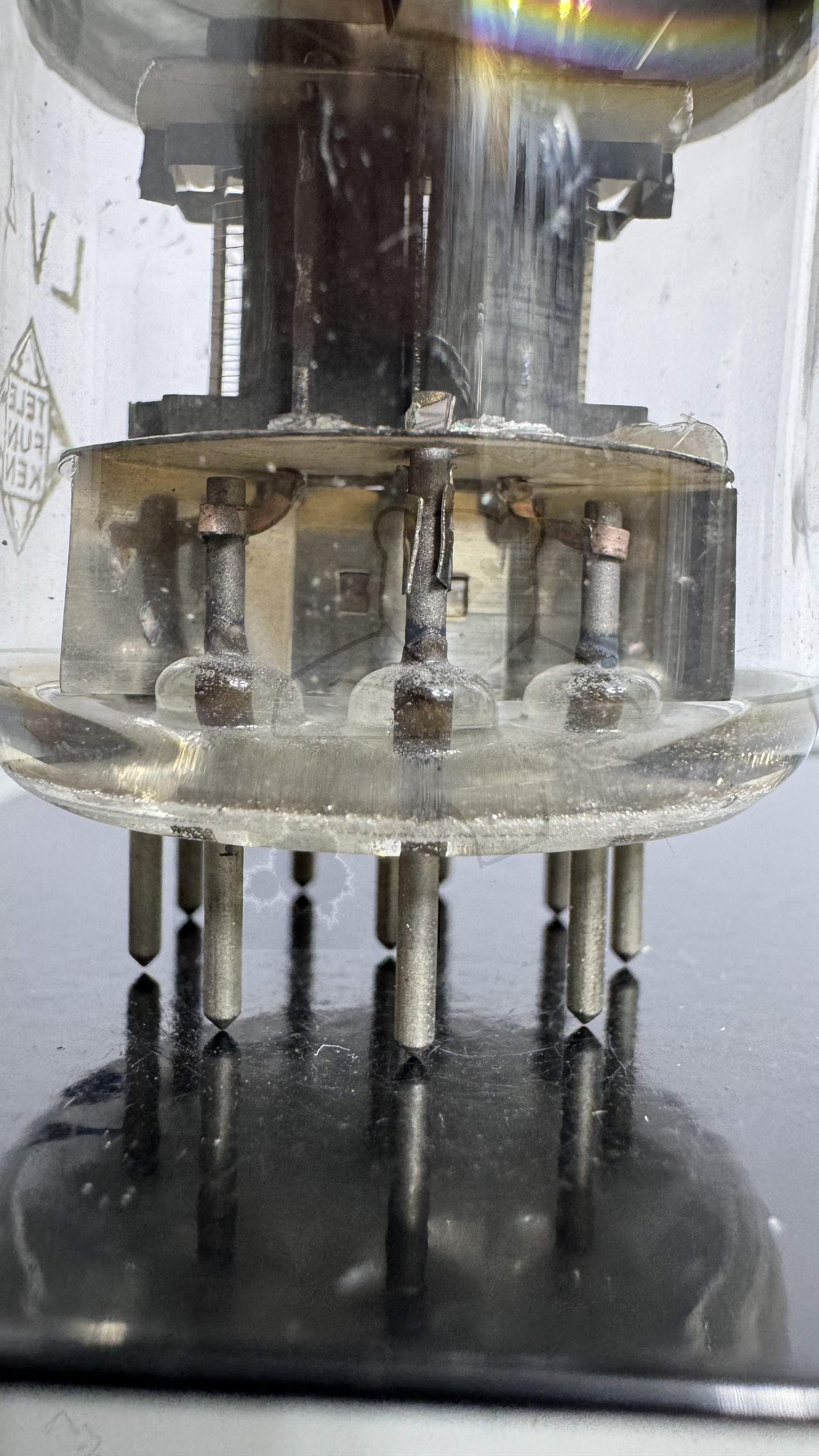

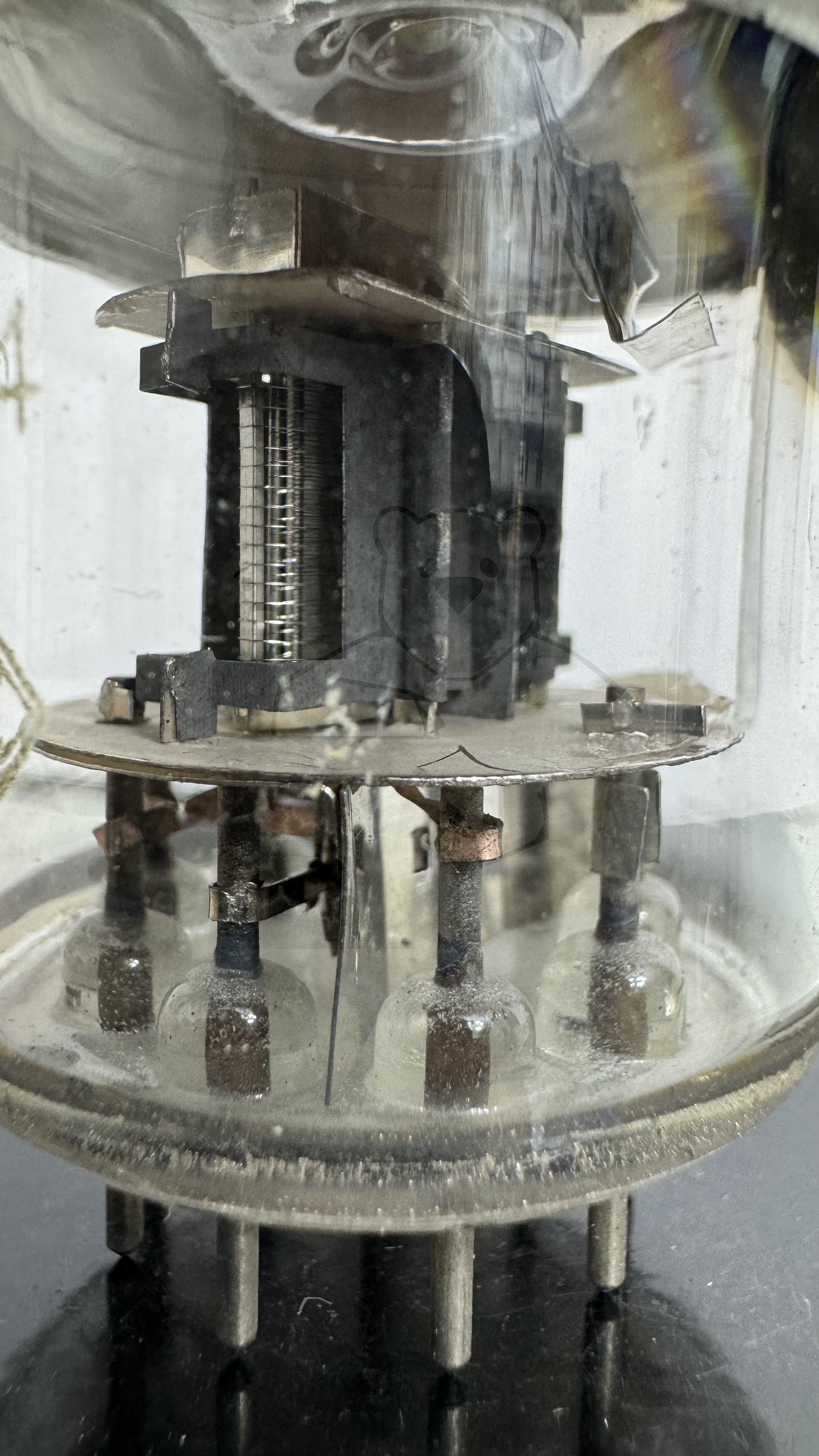

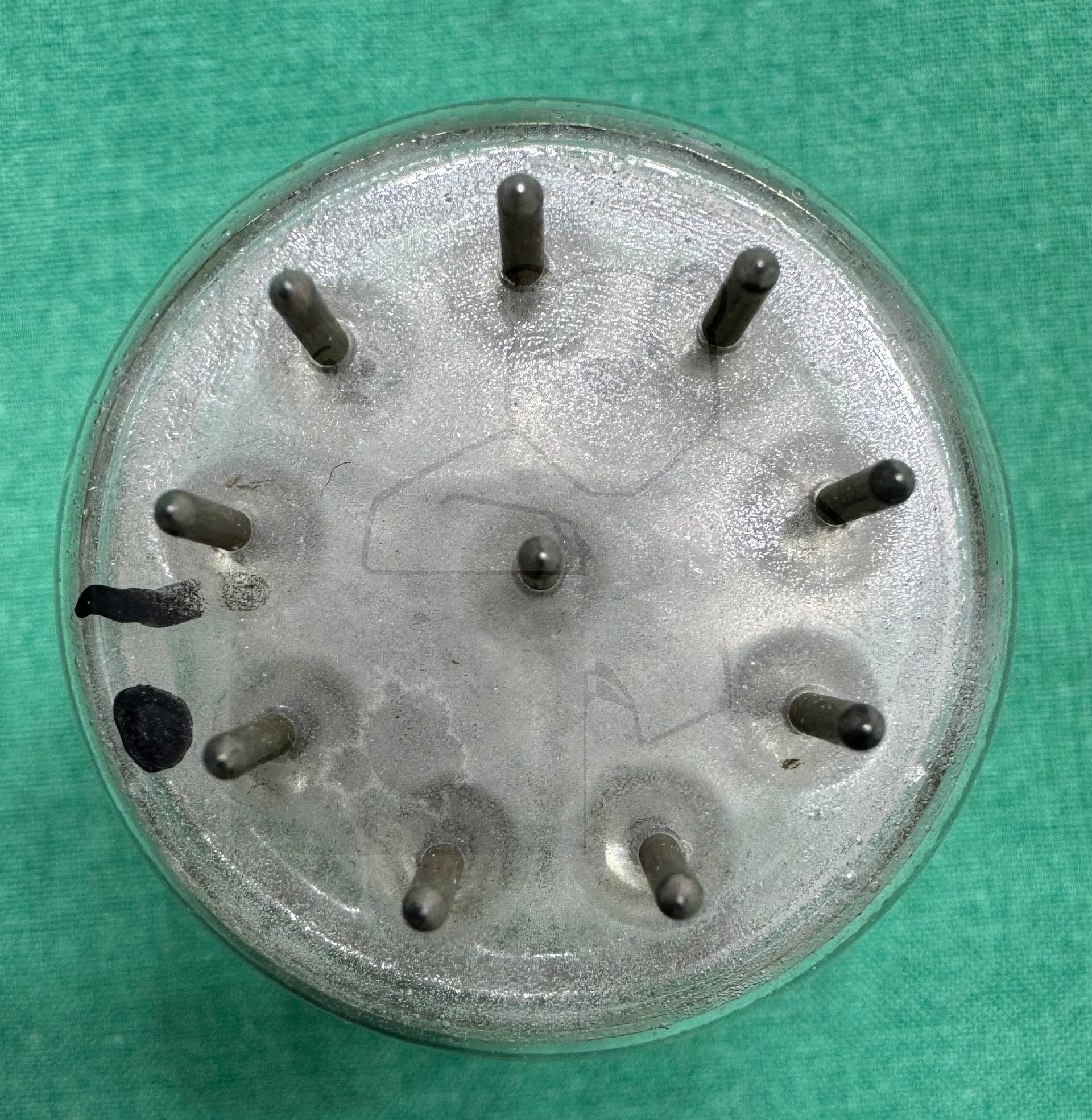

Daten und Bilder der Röhre: LV4

🔎 Beschreibung der Röhre: LV4

Name	LV4
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 13:11:58

🔎 Beschreibung der Systeme für die Röhre: LV4

	System 1	System 2
Kathode	k	k
Gitter 1	g1a	g1b
Gitter 2	g2	g2
Gitter 3	g3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1	a2
Anode 2
Leuchtschirm
Heizung	f, f	f, f
Abschirmung
Funktion	→ Endpentode	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

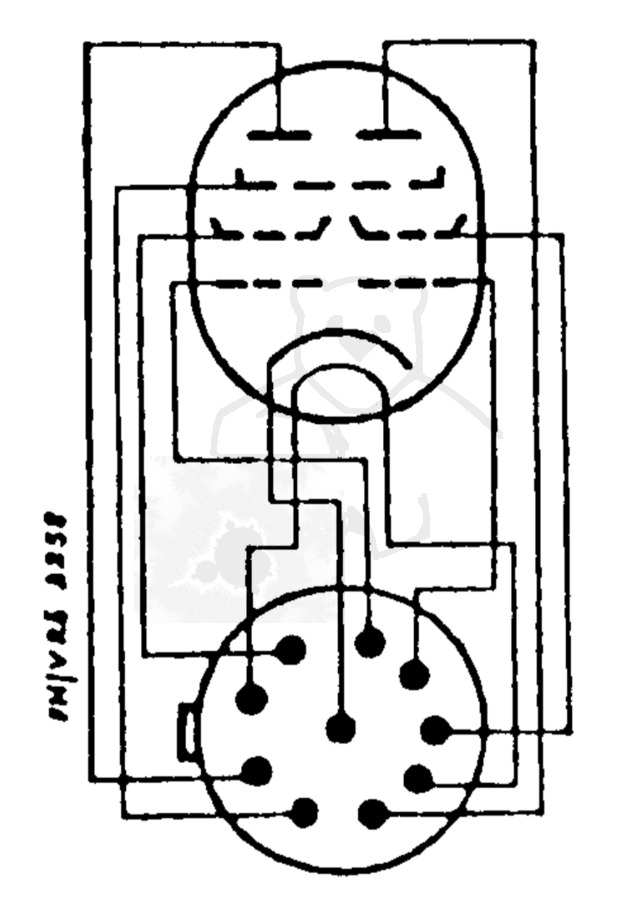

🔎 Sockelschaltung der LV4

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LV4
Datenblatt LV4 Telefunken [www.tubedata.info].pdf (414 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
