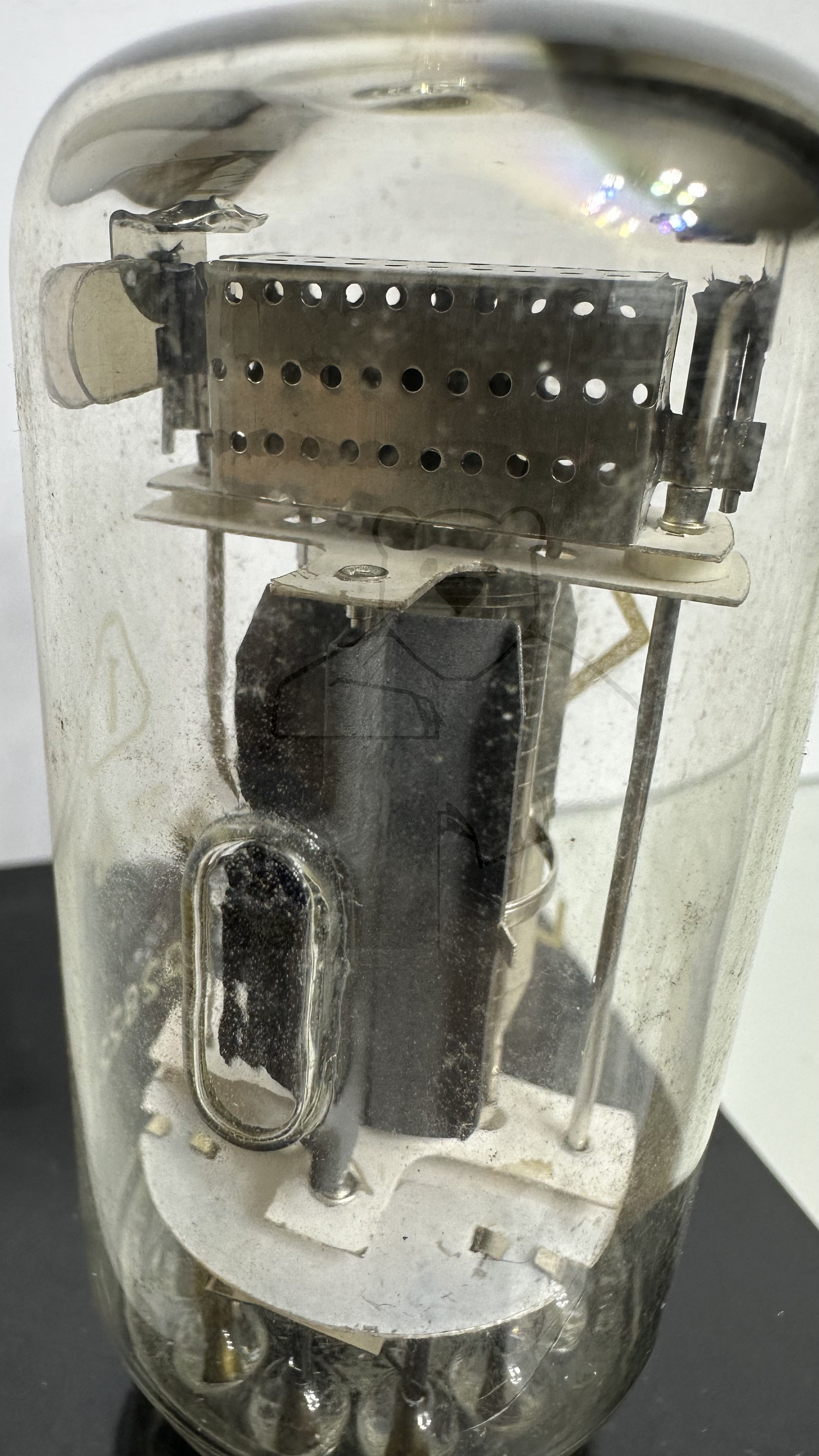

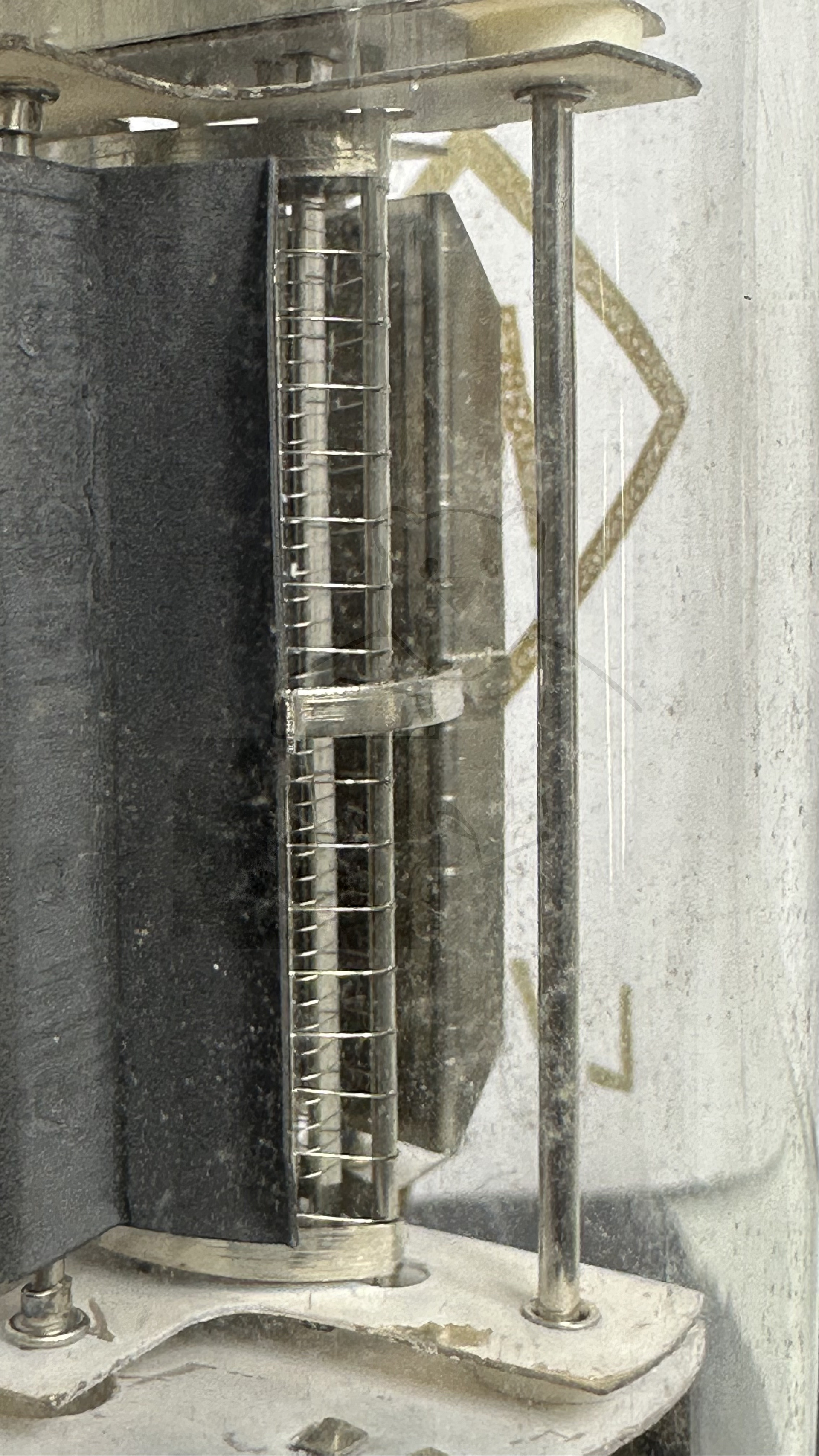

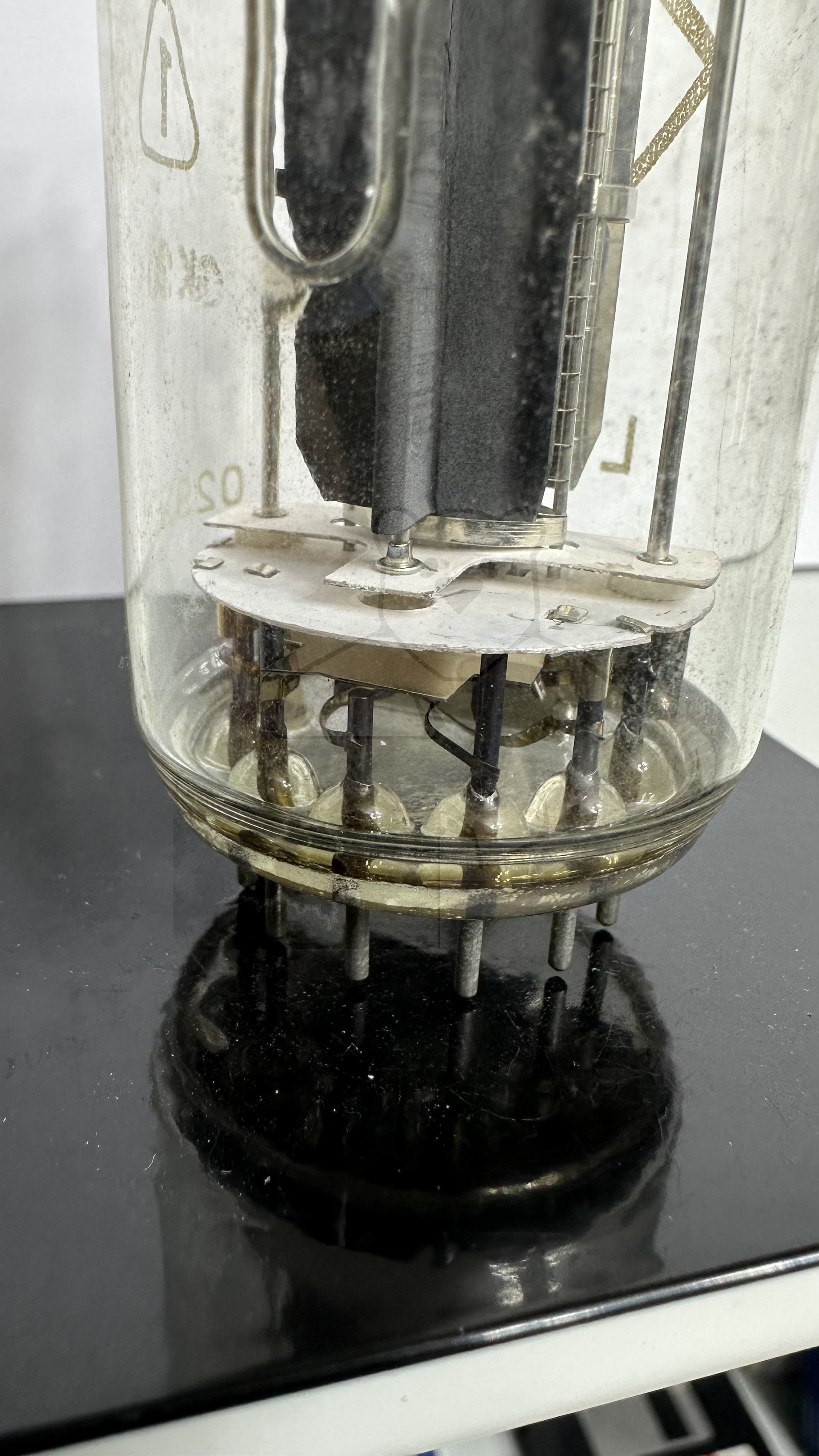

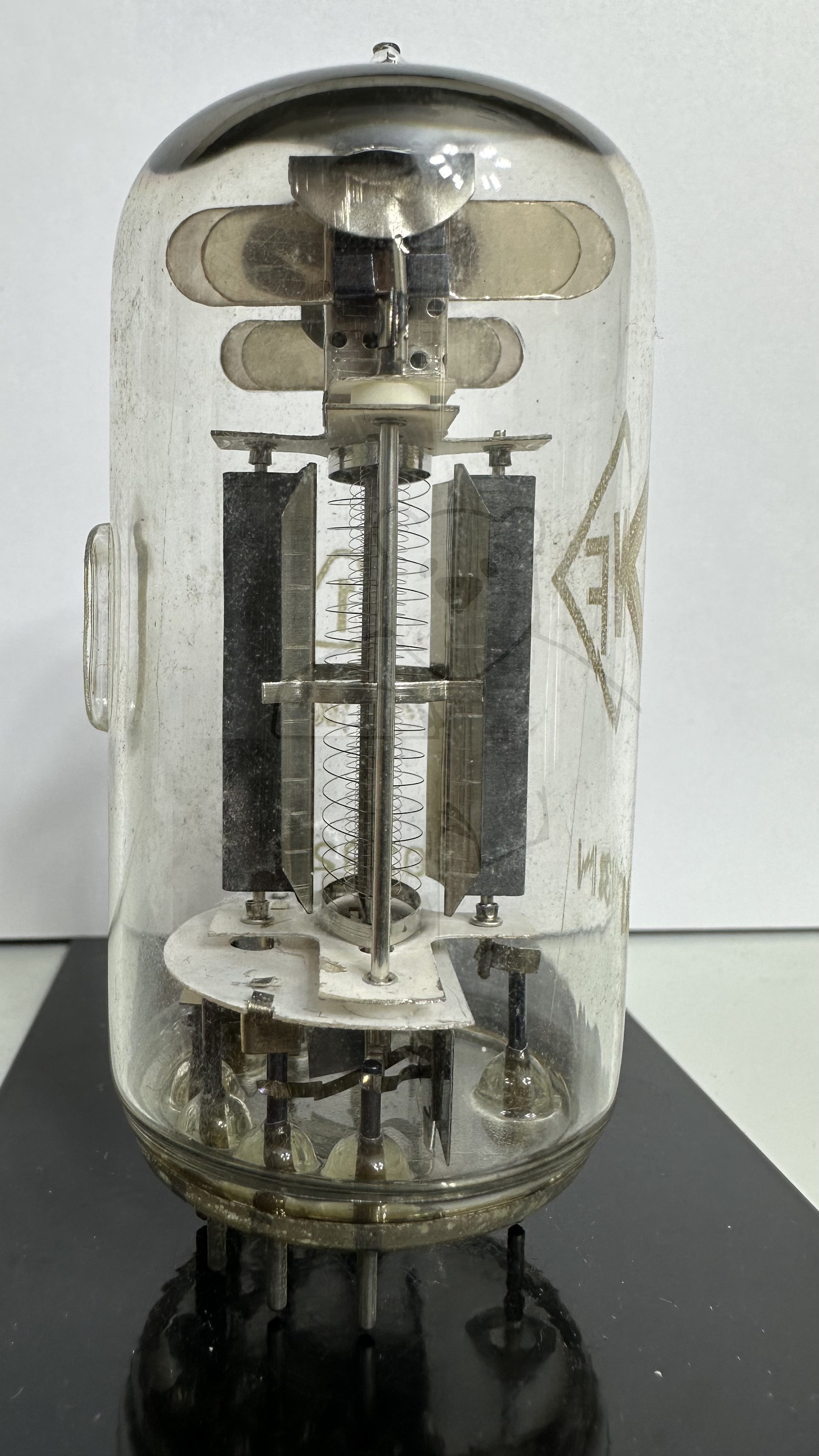

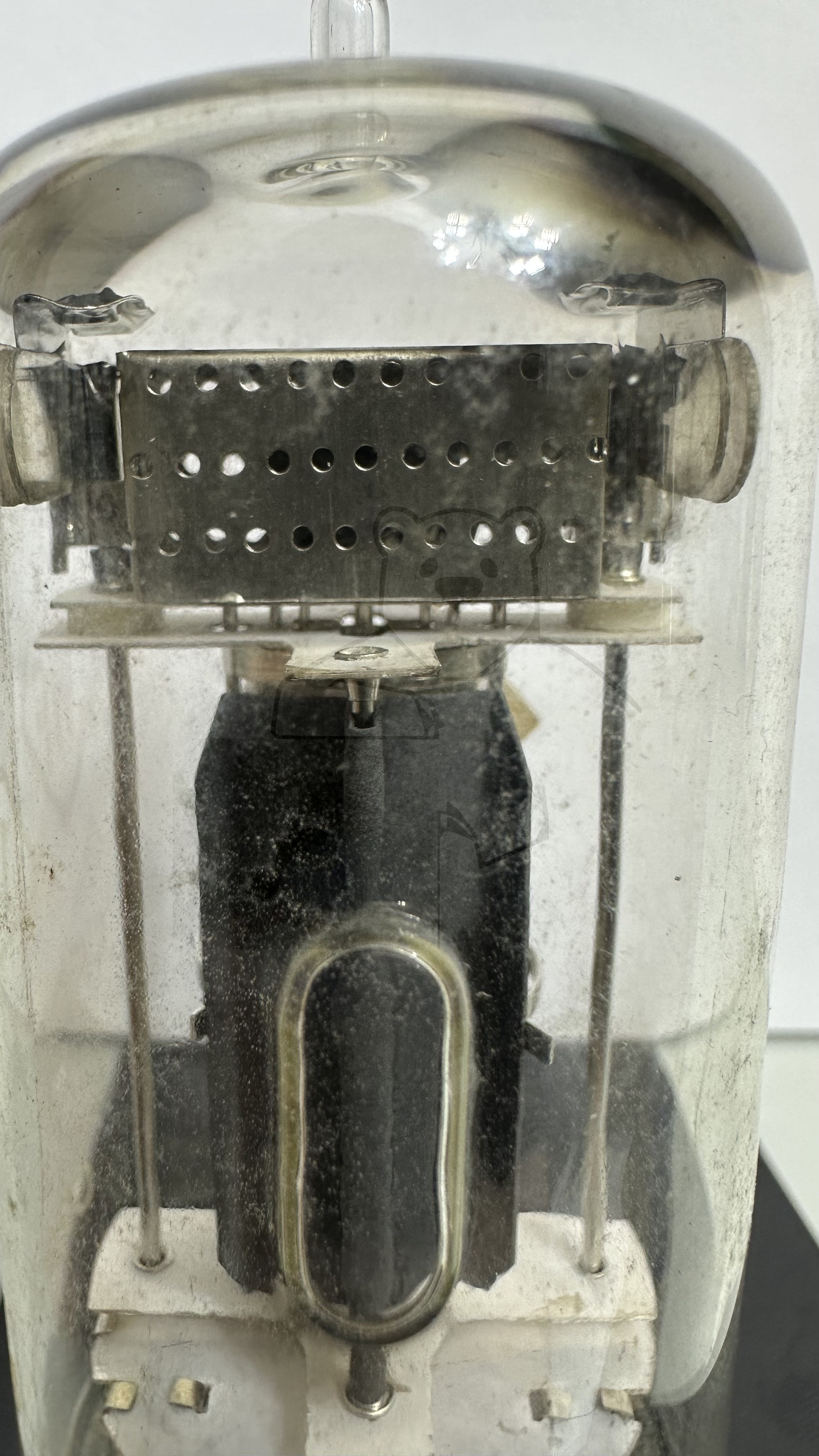

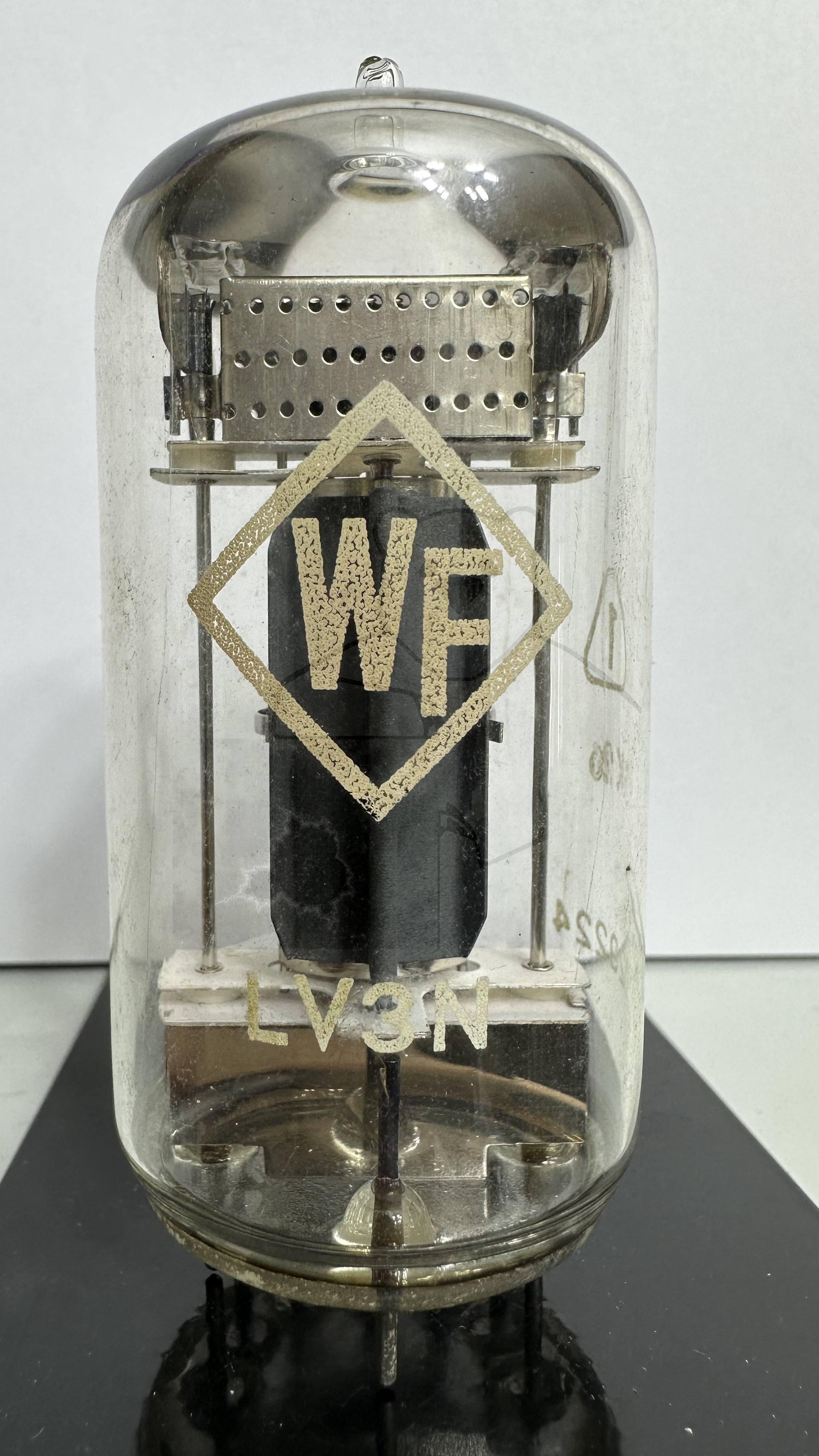

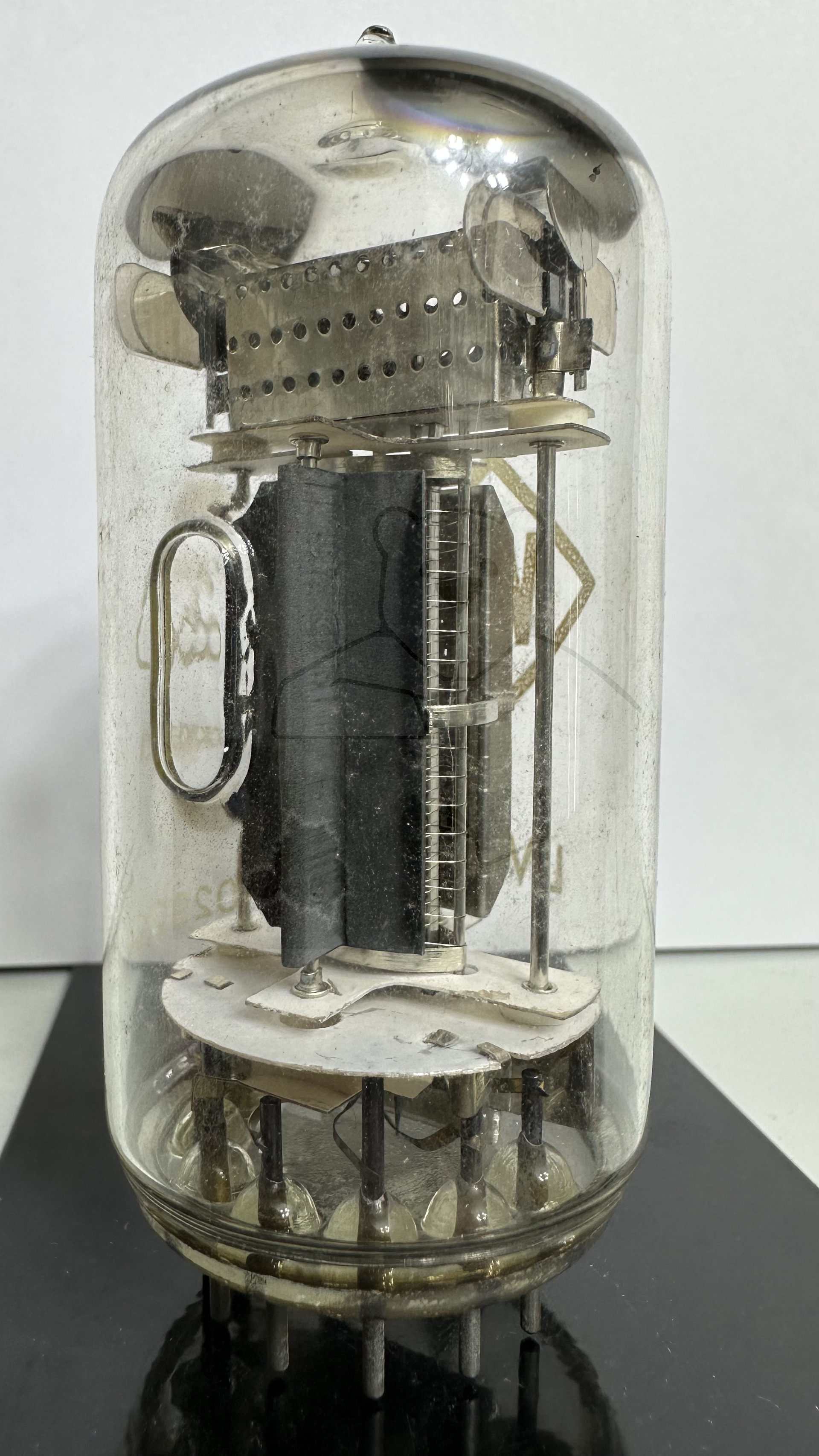

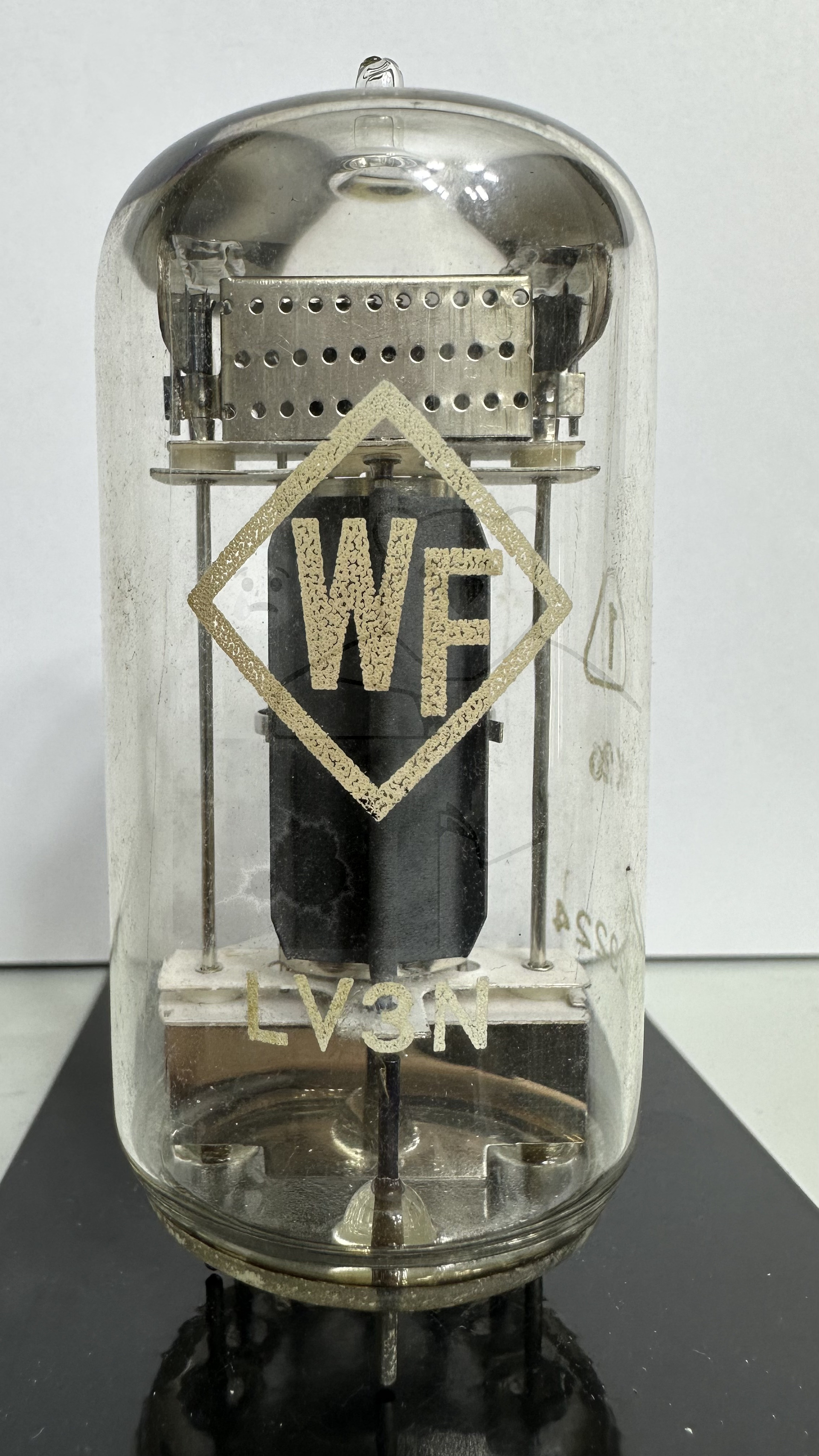

Daten und Bilder der Röhre: LV3N

🔎 Beschreibung der Röhre: LV3N

Name	LV3N
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,55
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen	Dieser Röhrentyp wurde nach dem 2. Weltkrieg in der DDR auf Basis der → LV3 der Wehrmacht neu aufgelegt. Daher der Namenzusatz "N"
Letzte Änderung	06.04.2023 12:33:01

🔎 Beschreibung der Systeme für die Röhre: LV3N

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3	g3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	h, h
Abschirmung	s
Funktion	→ Endpentode, Breitband

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

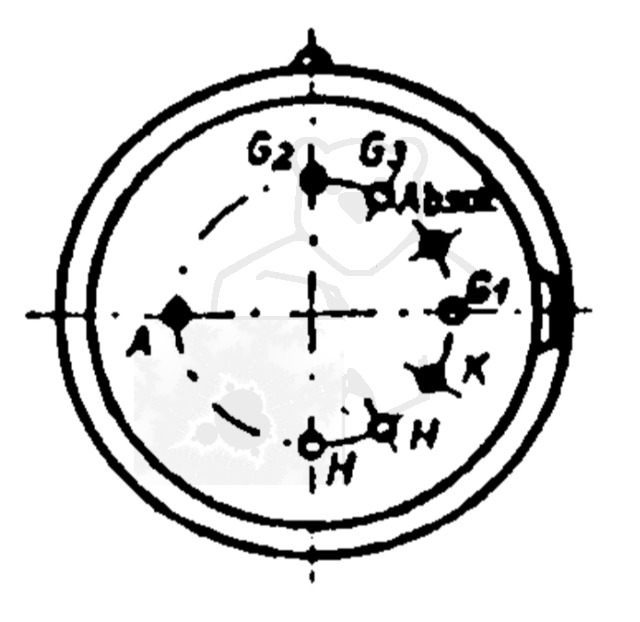

🔎 Sockelschaltung der LV3N

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LV3N
Roehre LV3N Garantiekarte WF.pdf (315 kB)
Datenblatt LV3 RFT.pdf (120 kB)
Datenblatt LV3 Telefunken [www.tubedata.info].pdf (394 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
