Daten und Bilder der Röhre: LS300

🔎 Beschreibung der Röhre: LS300

Name	LS300
Vergleichsname
Heizspannung (Volt)	2,5 - 3,5
Heizstrom (Ampère)	13,5 - 14,5
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	10.07.2022

🔎 Beschreibung der Systeme für die Röhre: LS300

	System 1
Kathode	H
Gitter 1	G
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	A
Anode 2
Leuchtschirm
Heizung	H, H
Abschirmung
Funktion	→ Triode, Spezialanwendungen

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

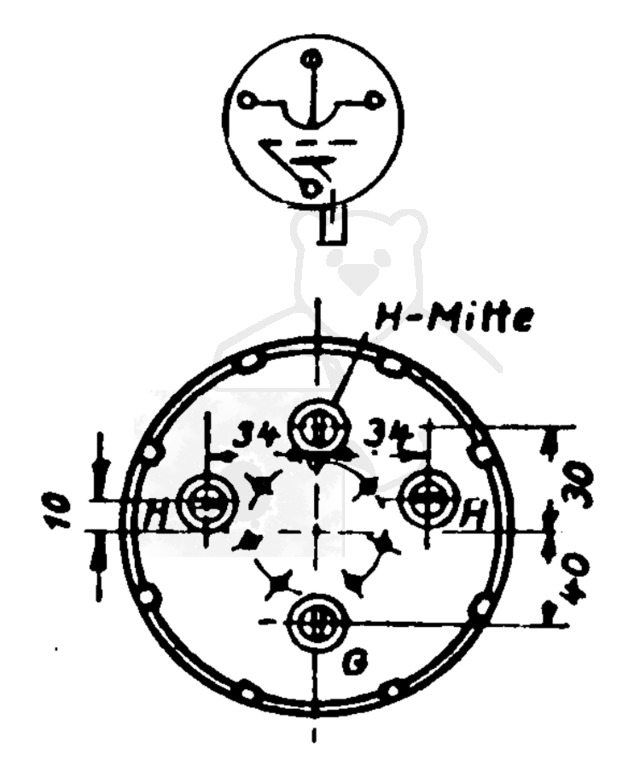

🔎 Sockelschaltung der LS300

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LS300
Datenblatt LS300 Telefunken [www.tubedata.info].pdf (151 kB)
