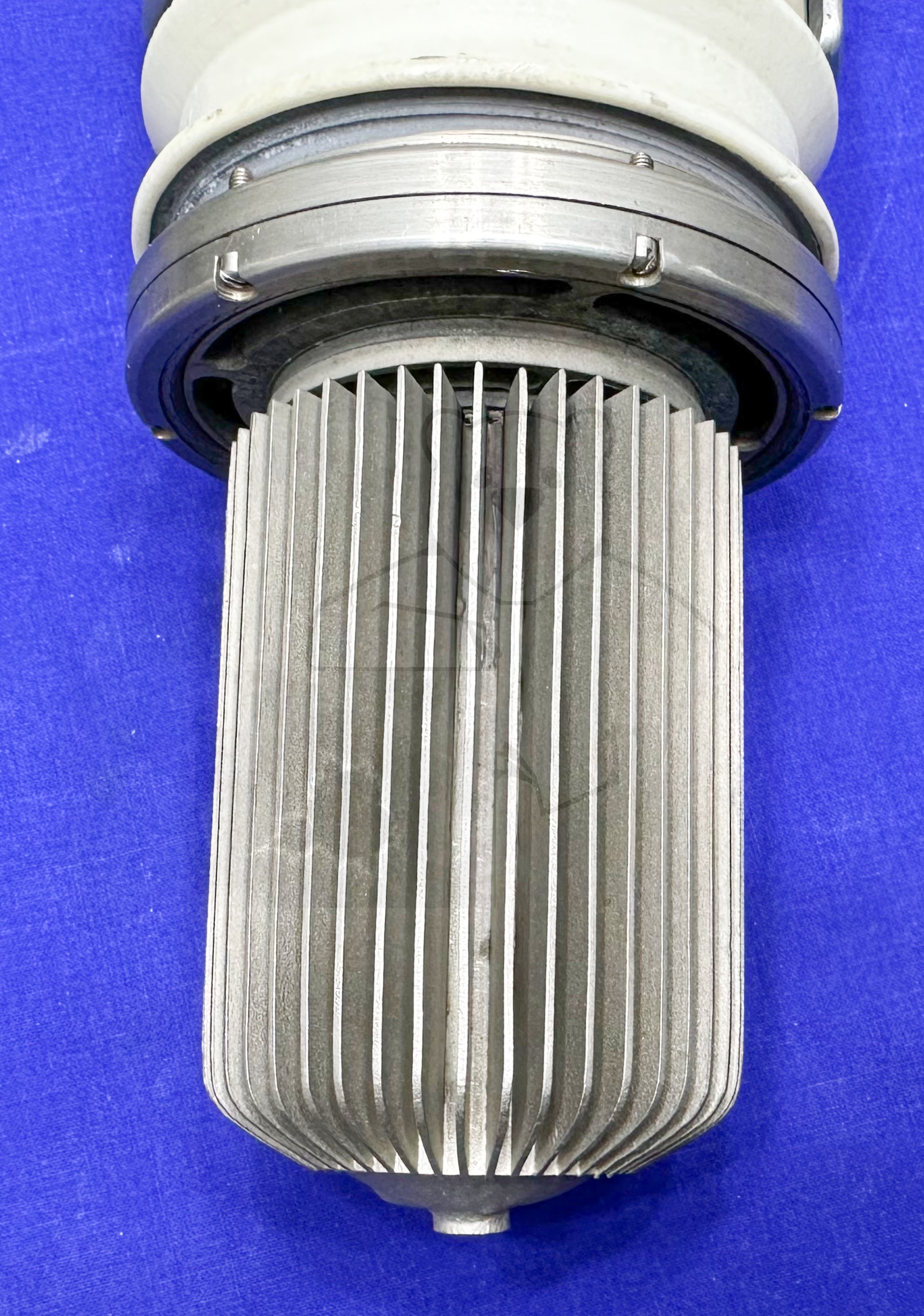

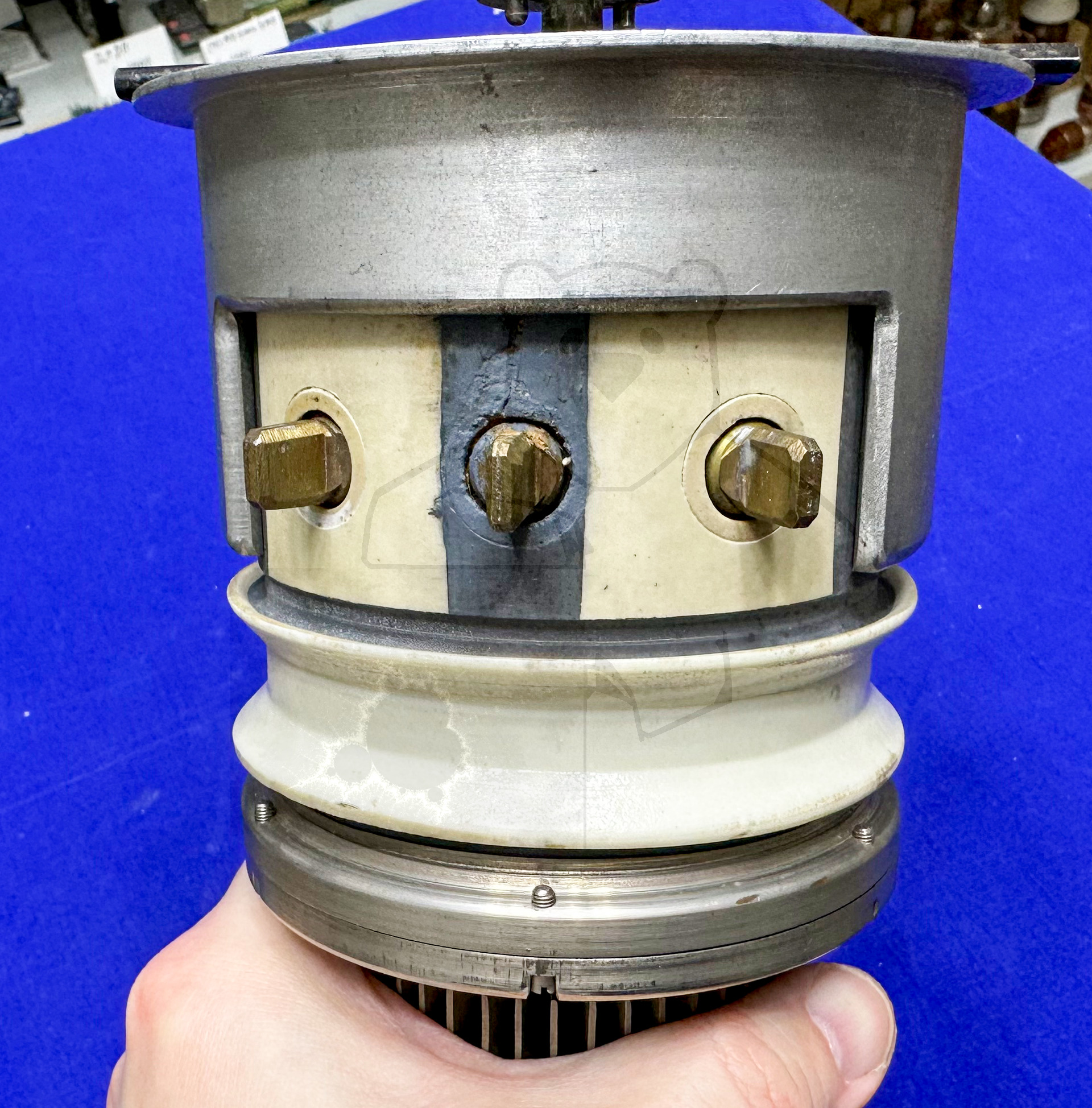

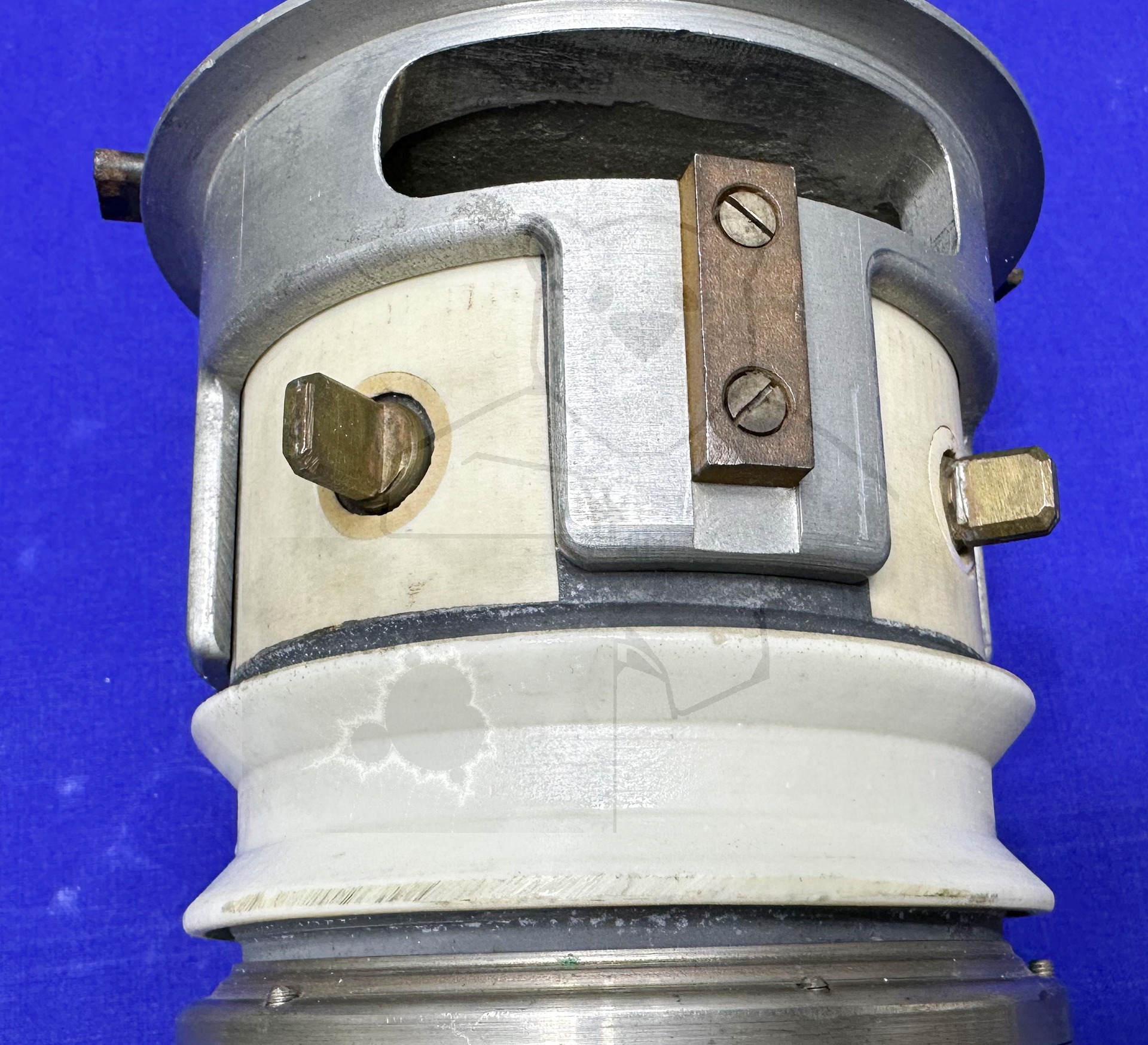

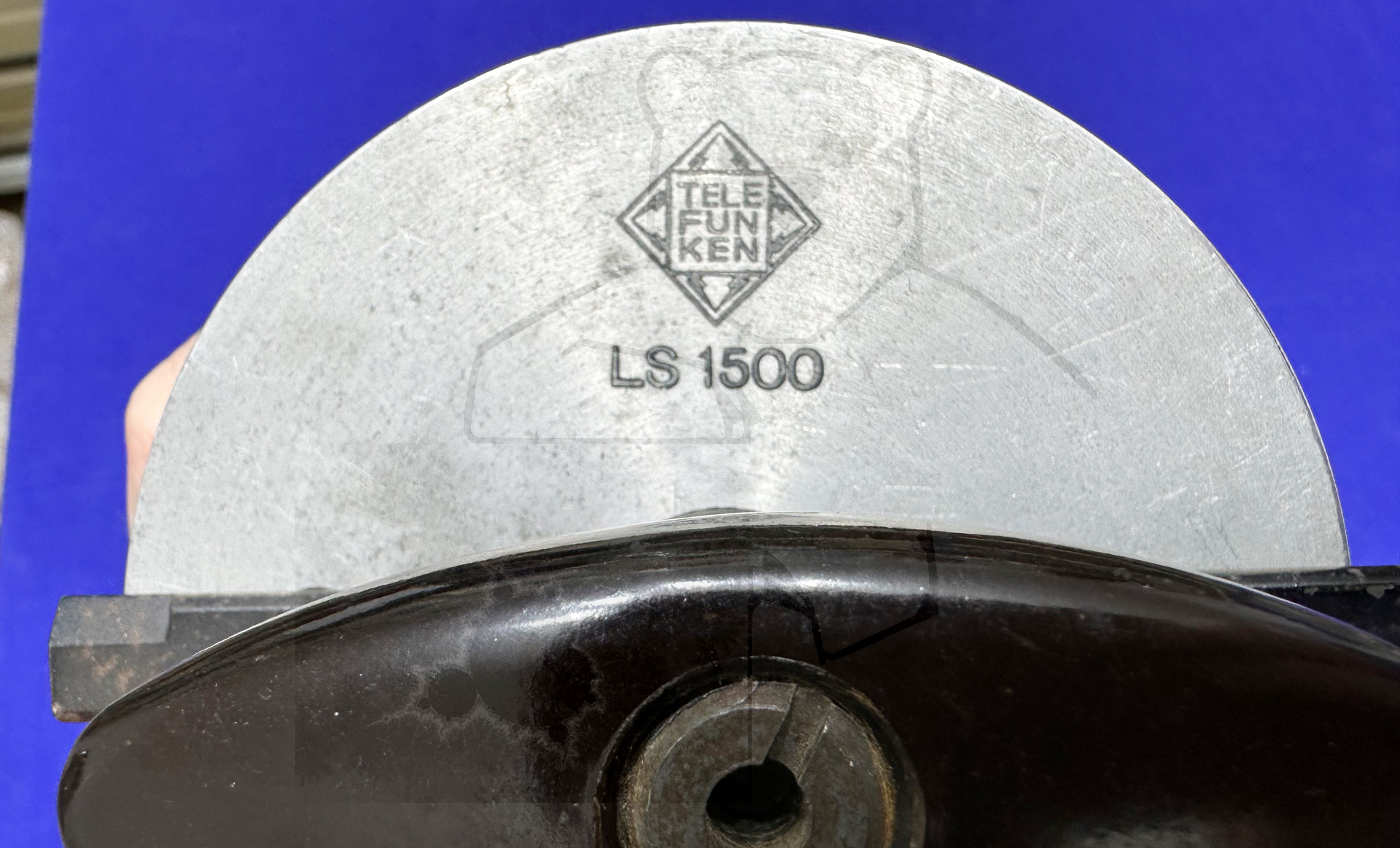

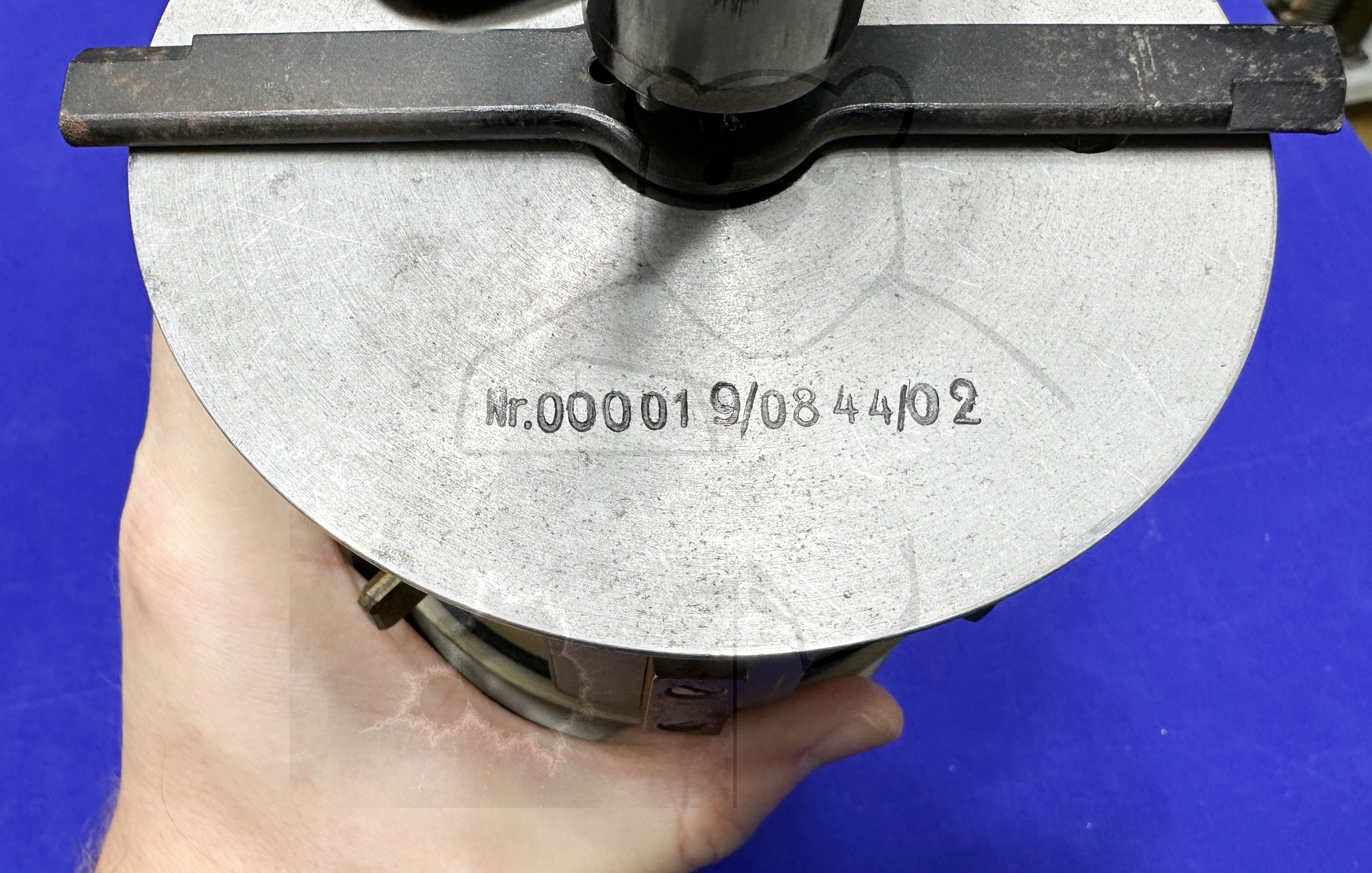

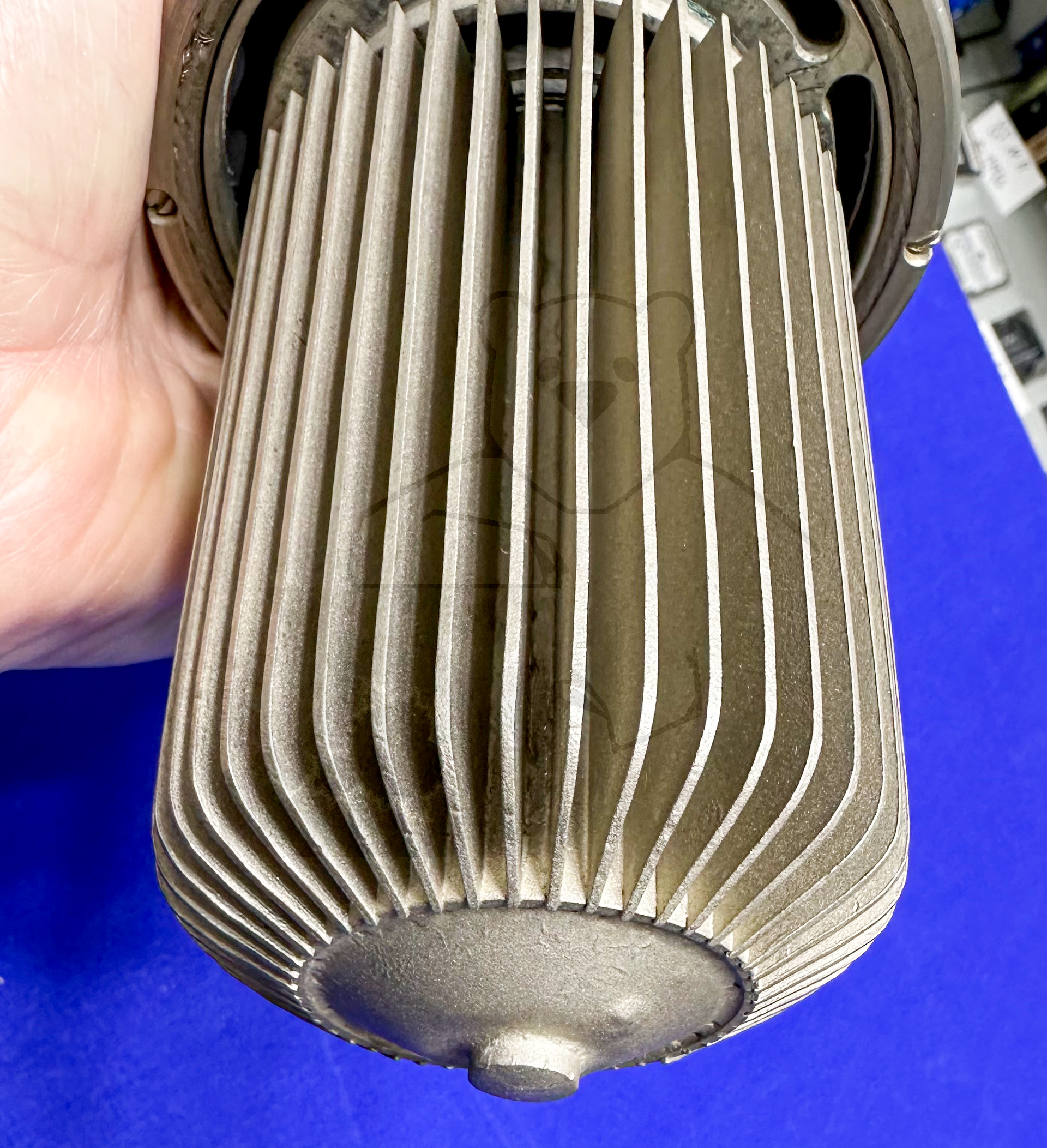

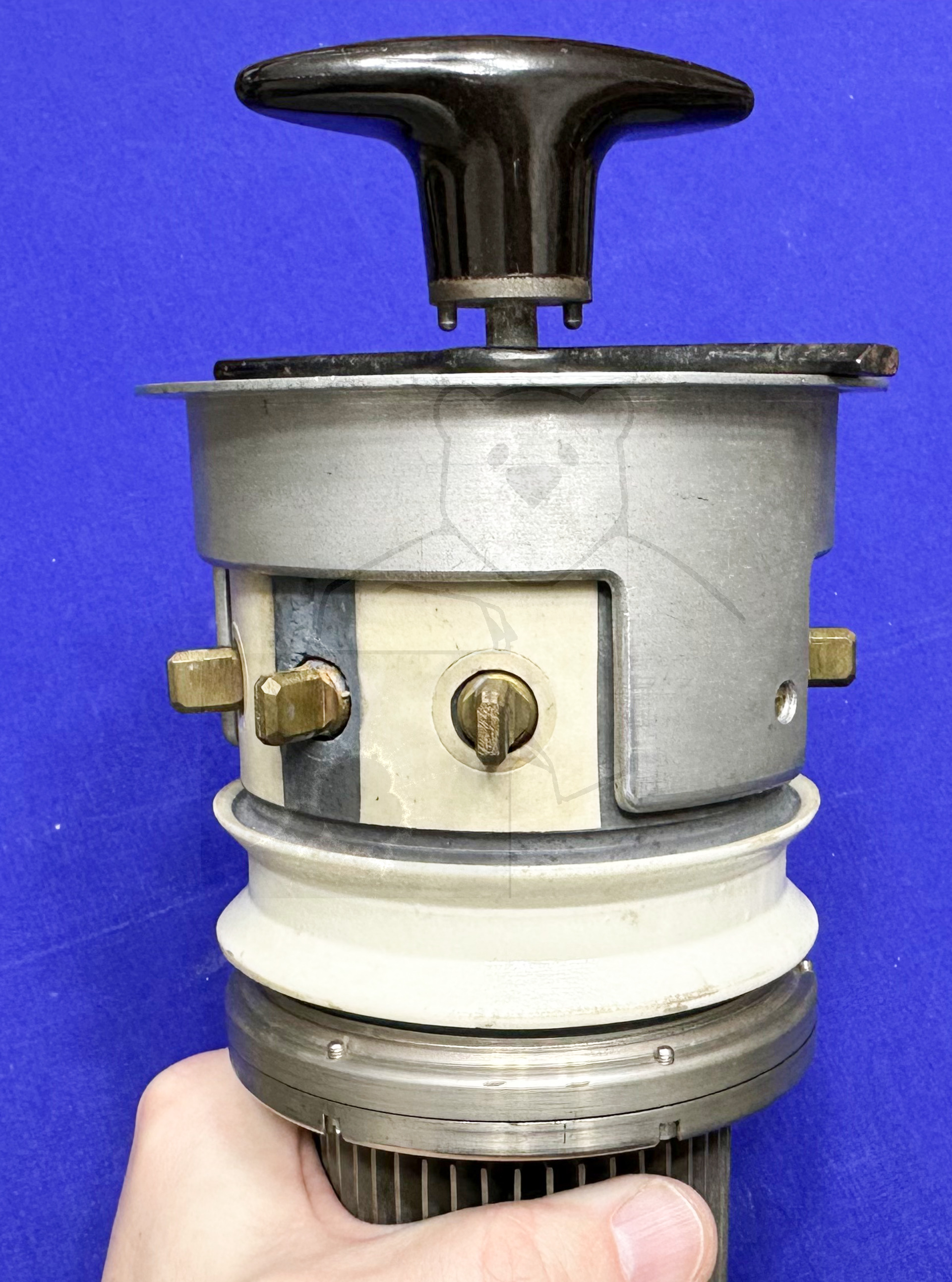

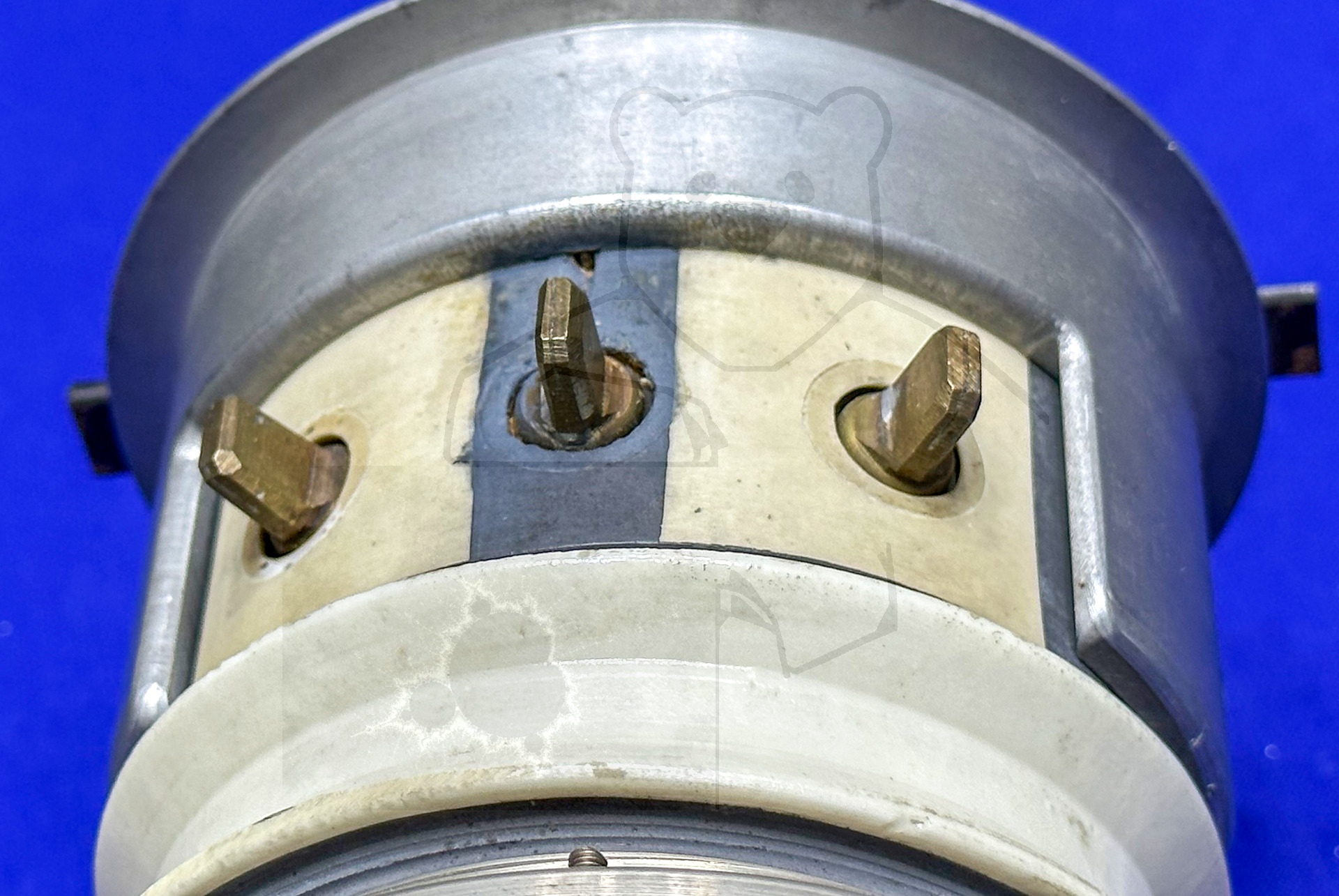

Daten und Bilder der Röhre: LS1500

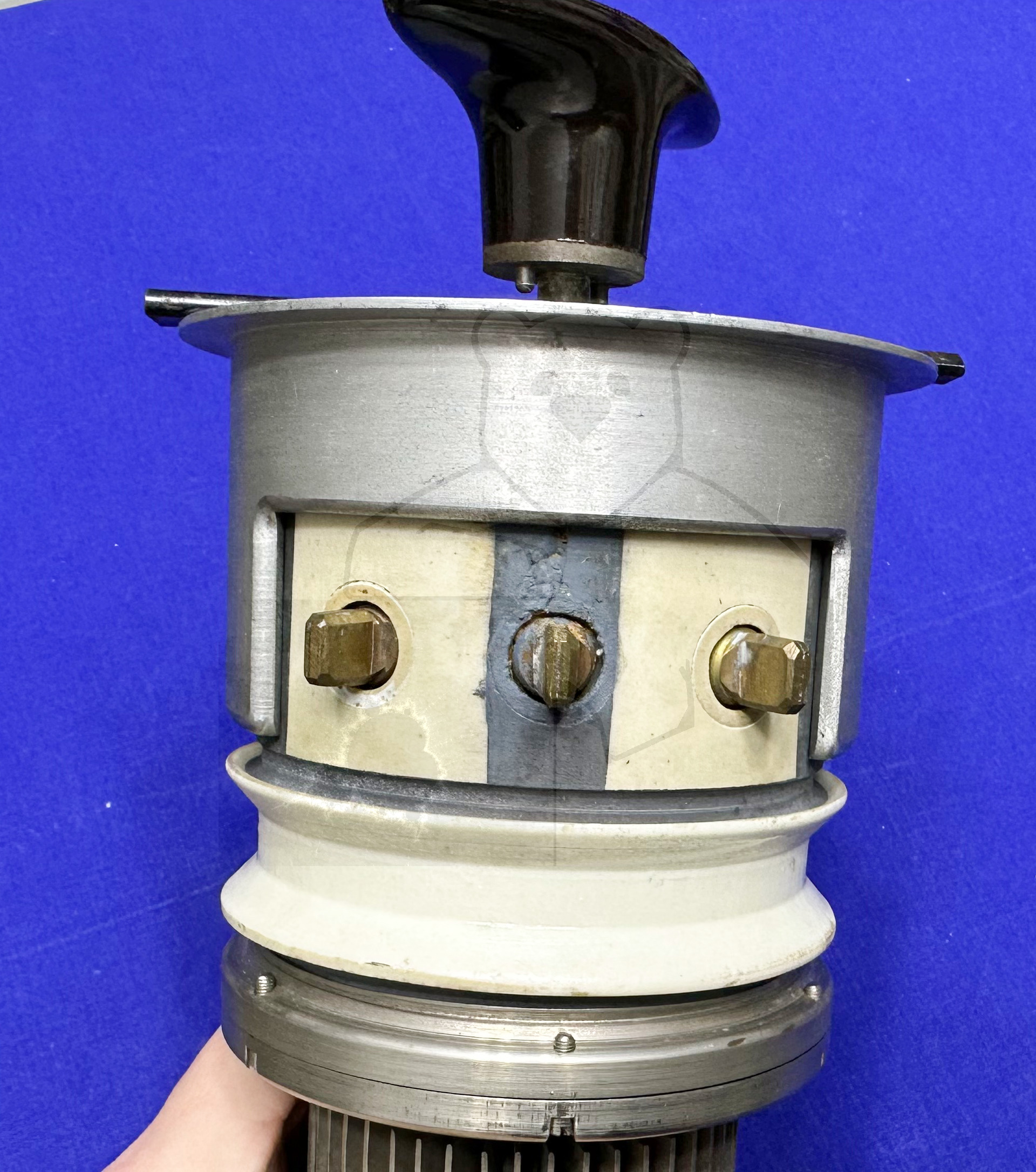

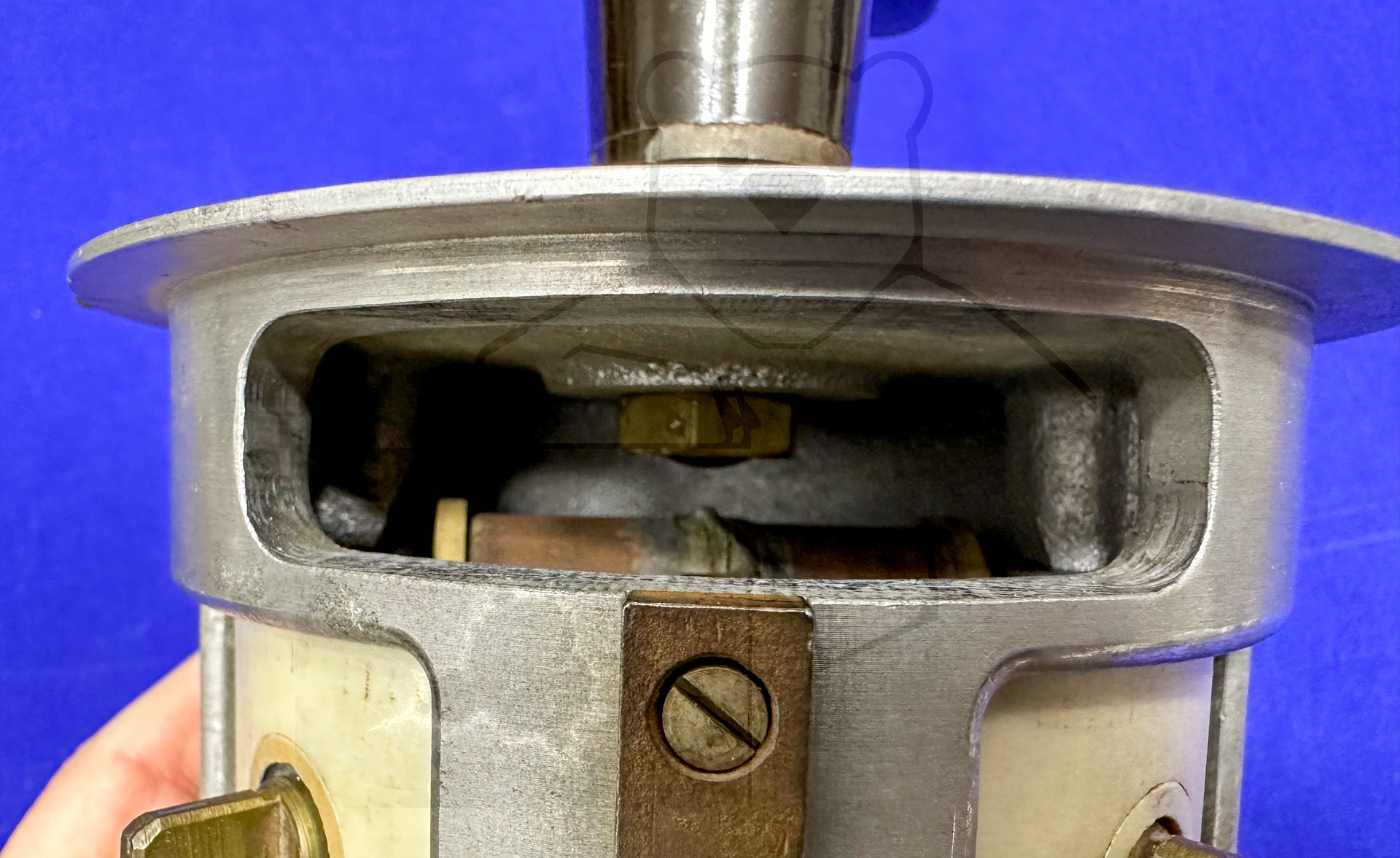

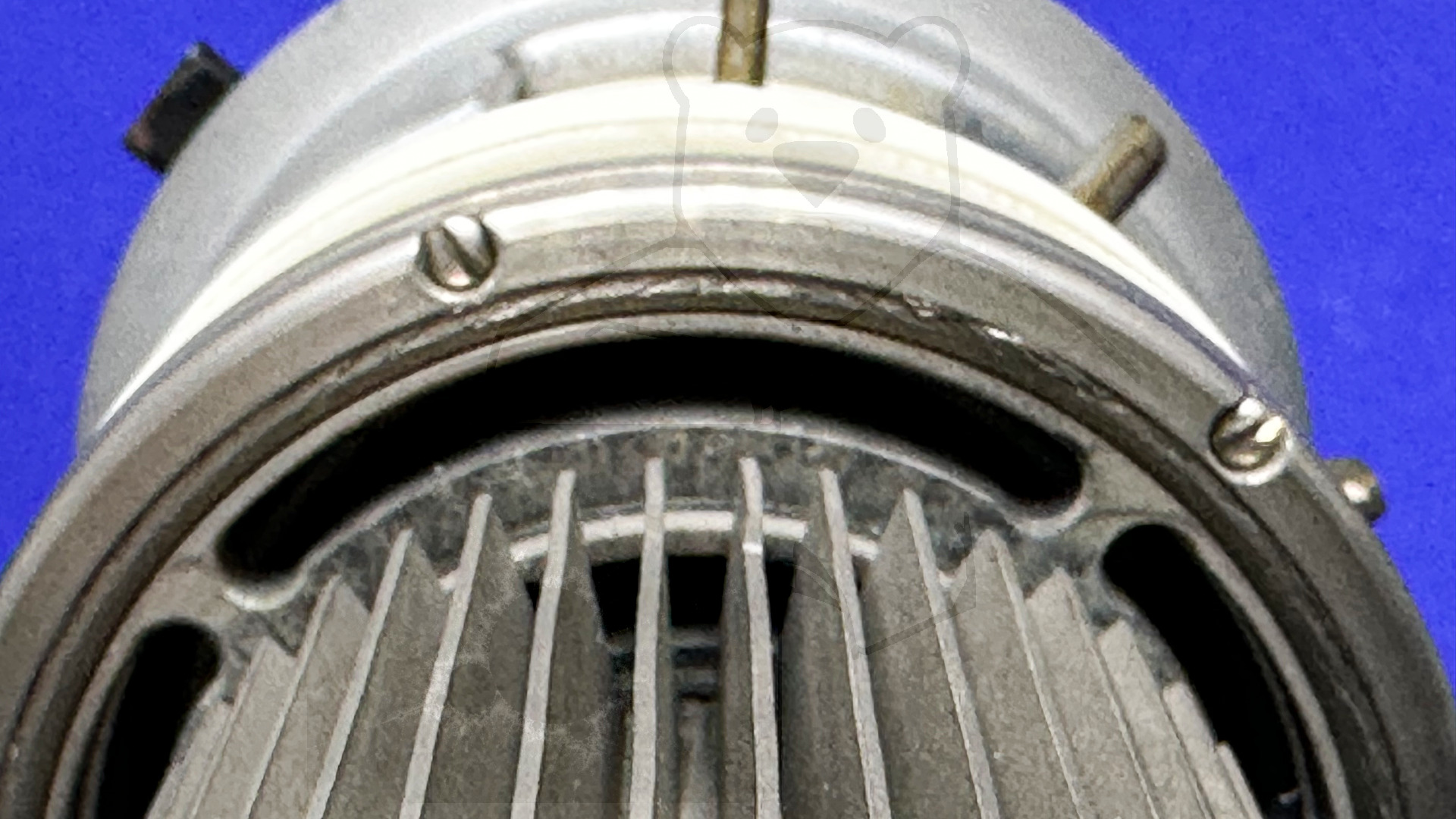

🔎 Beschreibung der Röhre: LS1500

Name	LS1500
Vergleichsname
Heizspannung (Volt)	6,5
Heizstrom (Ampère)	20
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	24.11.202

🔎 Beschreibung der Systeme für die Röhre: LS1500

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	h, h
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LS1500

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu LS1500

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/jGm9wVjAWCA (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: LS1500
Datenblatt LS1500 Telefunken [www.tubedata.info].pdf (494 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
