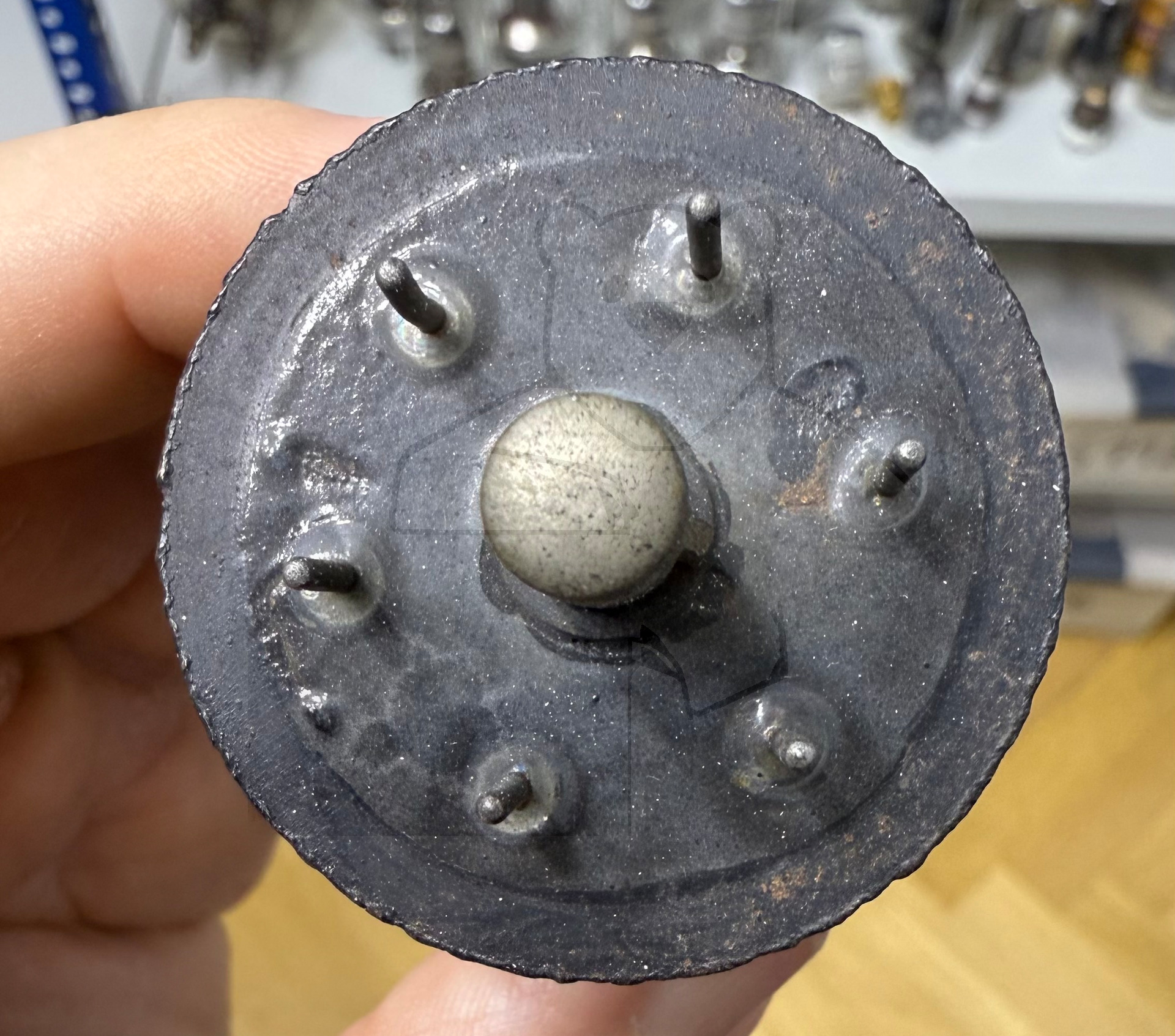

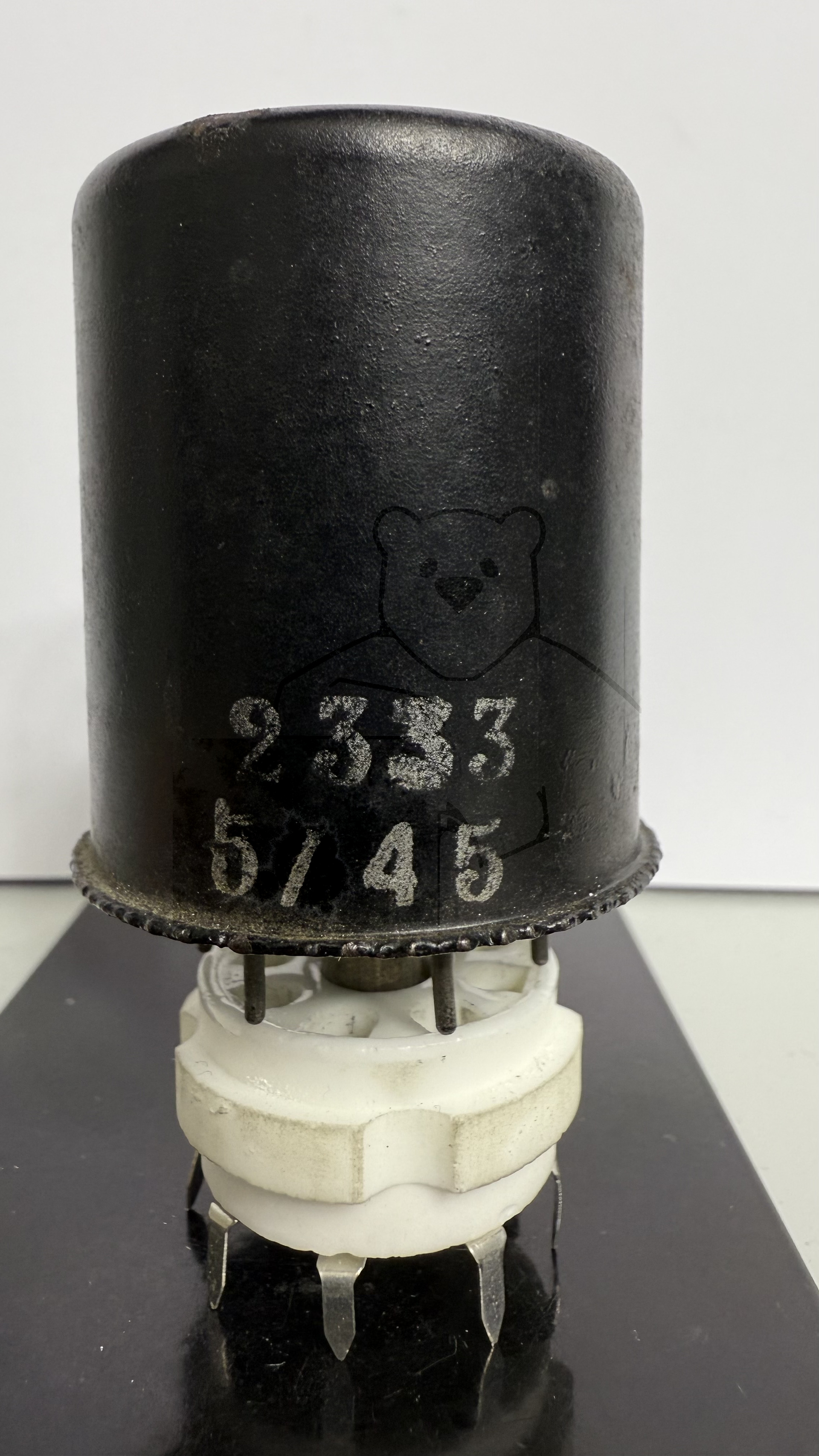

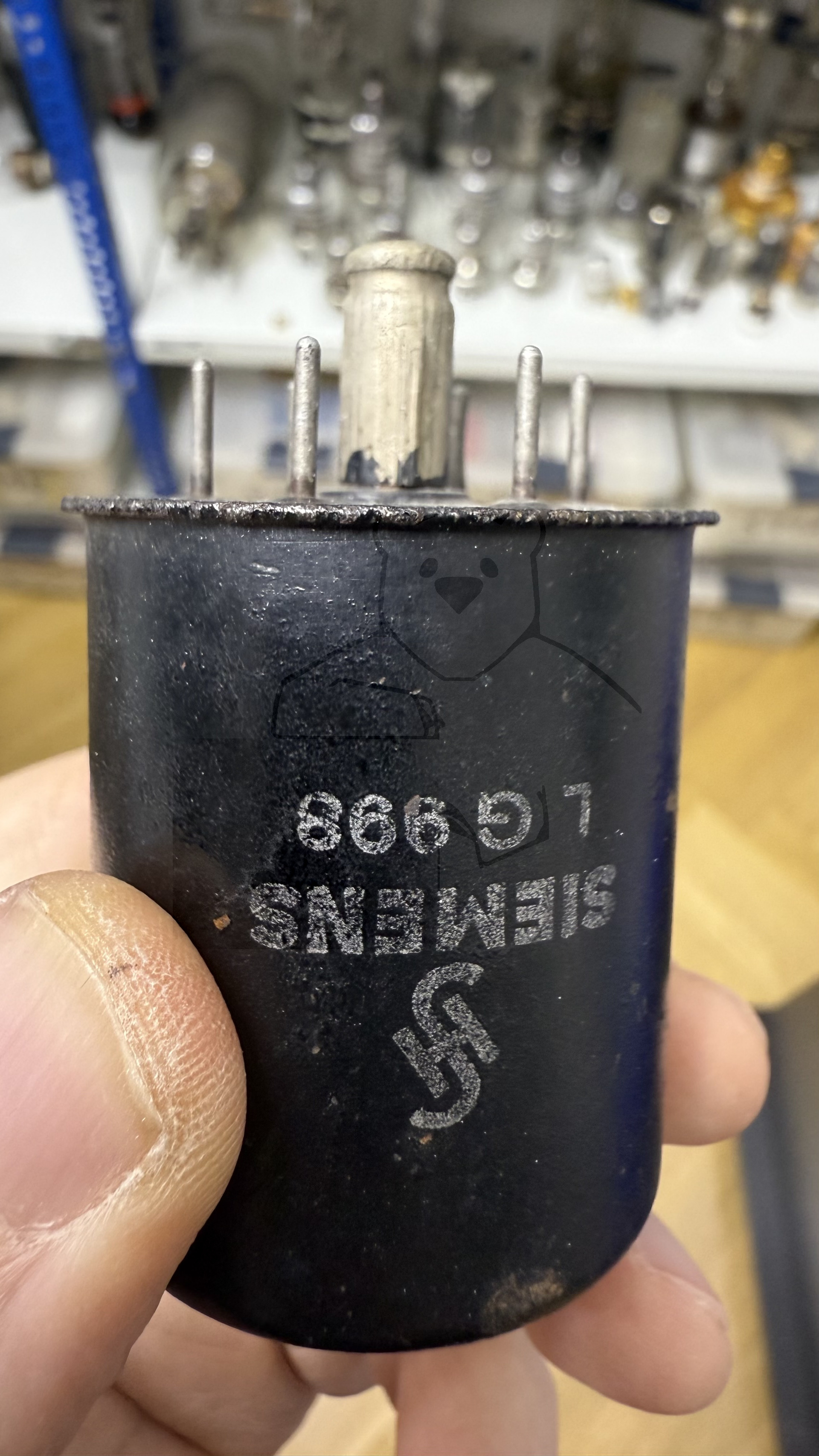

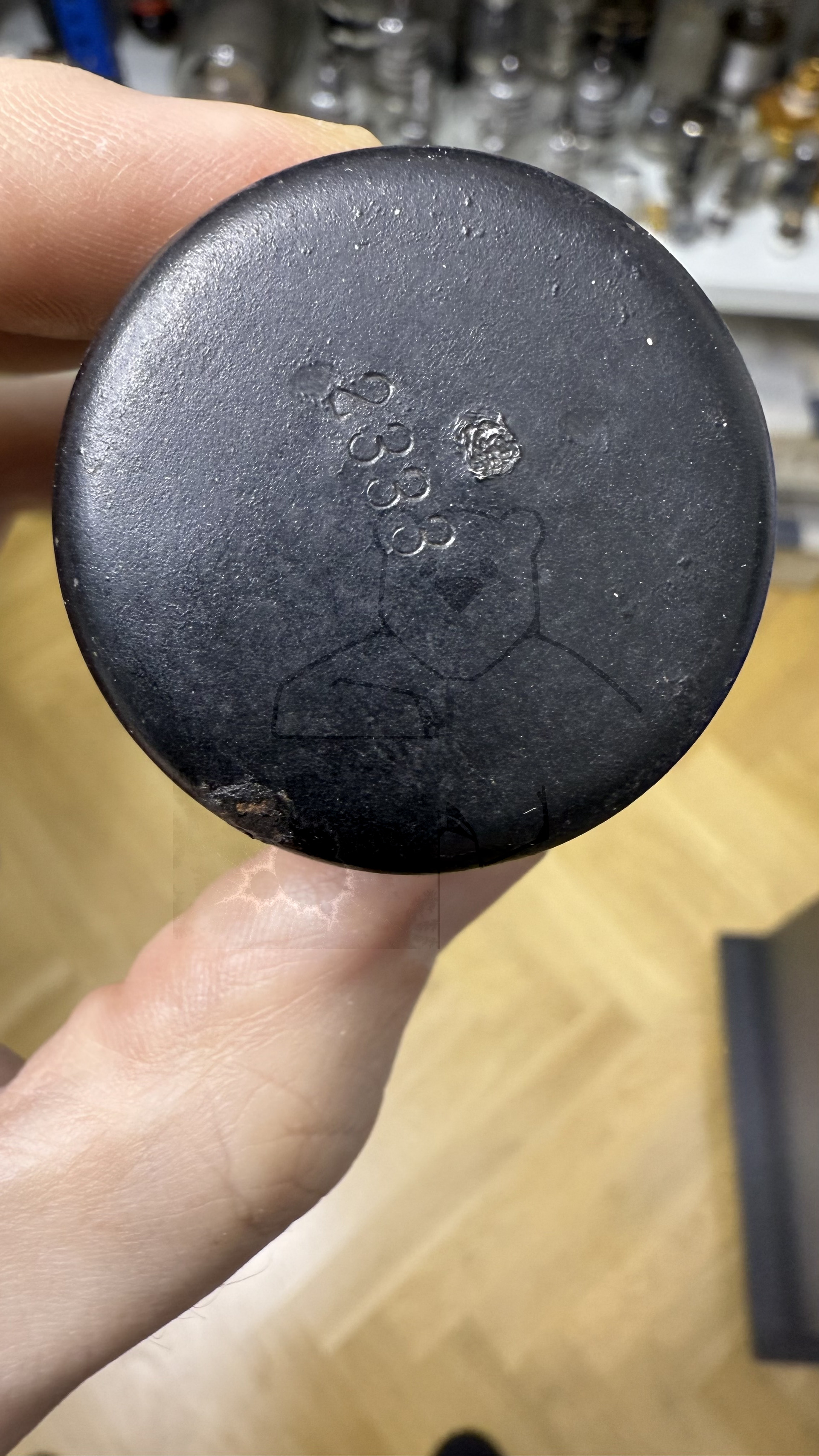

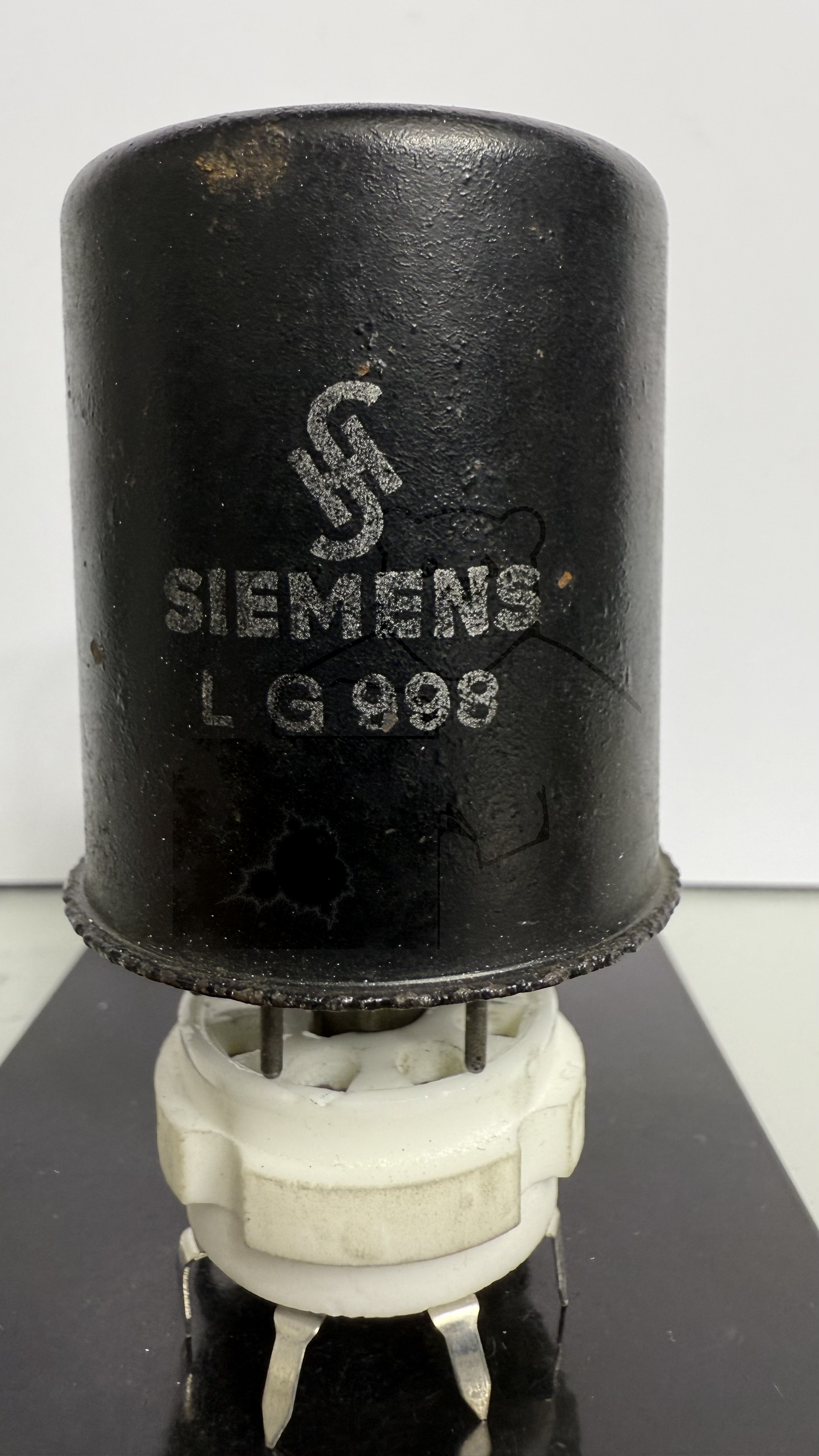

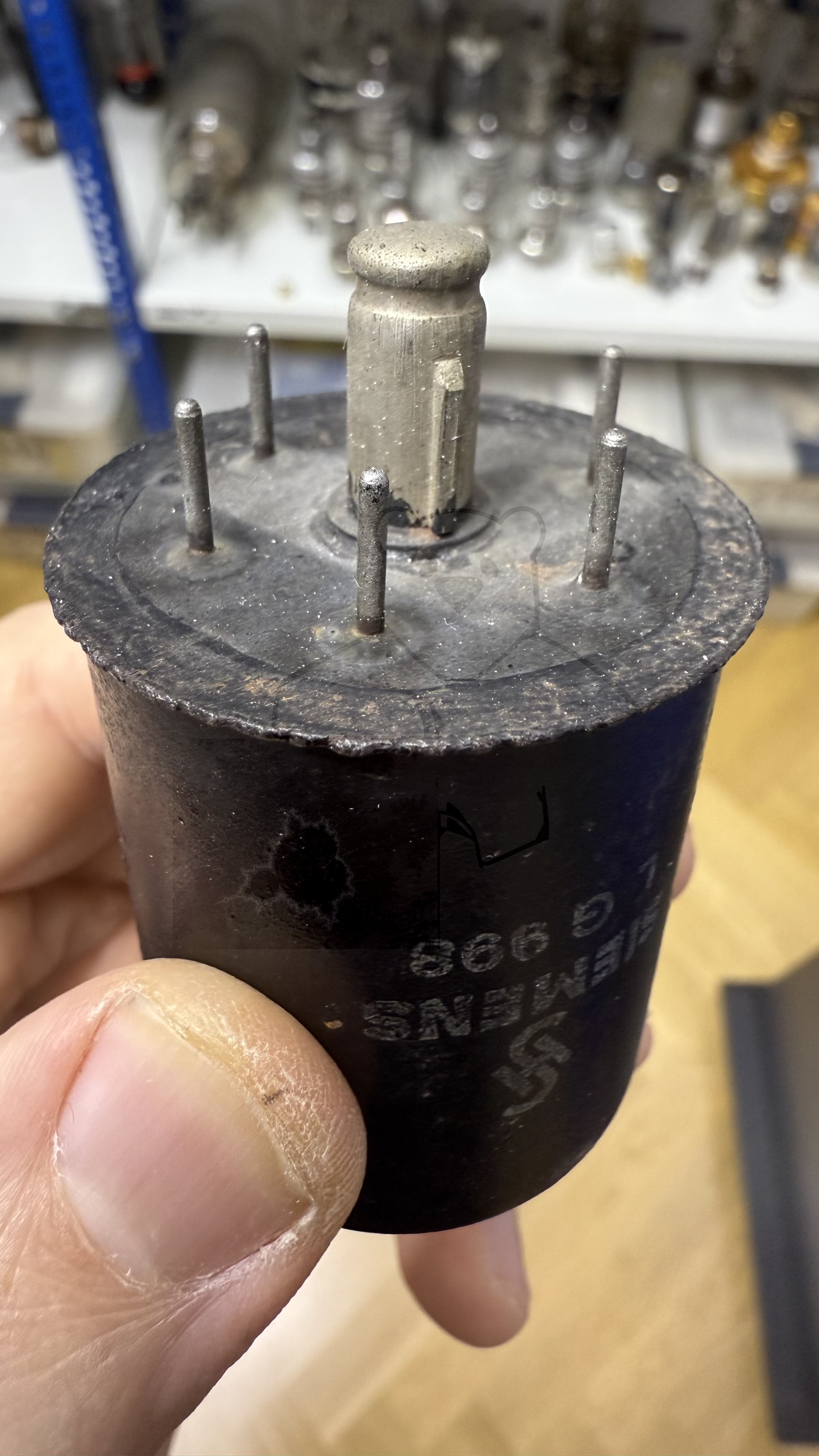

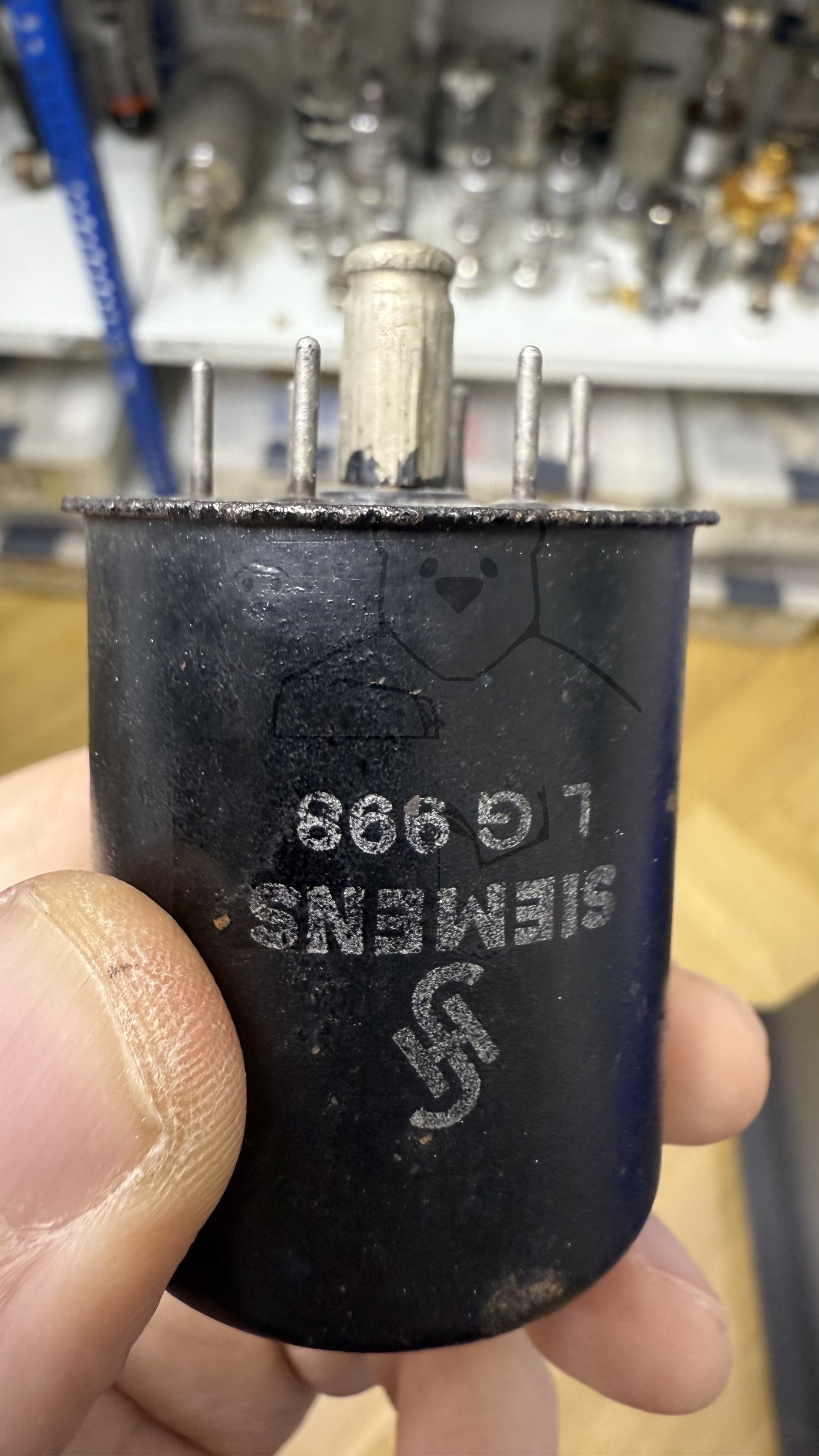

Daten und Bilder der Röhre: LG998

🔎 Beschreibung der Röhre: LG998

Name	LG998
Vergleichsname
Heizspannung (Volt)	3
Heizstrom (Ampère)	3,8
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen	Anheizzeit: 30 Sekunden
Letzte Änderung	28.11.2018 16:24:43

🔎 Beschreibung der Systeme für die Röhre: LG998

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2	Zündanode
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

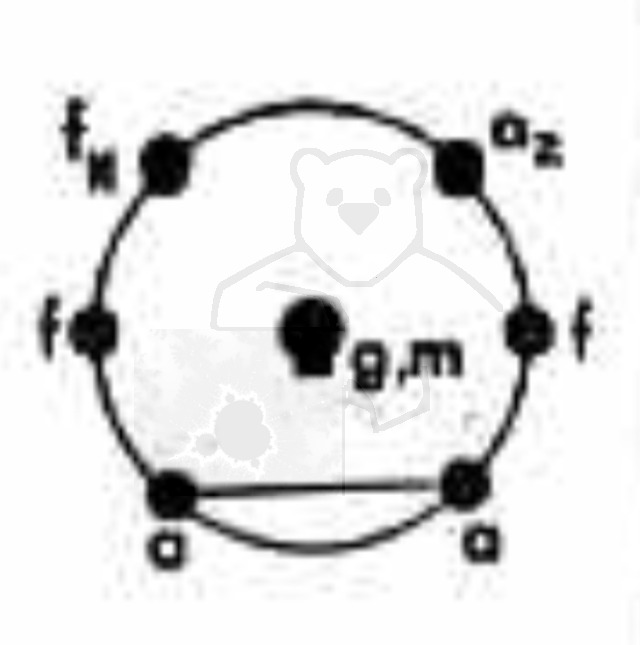

🔎 Sockelschaltung der LG998

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: LG998
Datenblatt LG998 Version 1.pdf (103 kB)
Datenblatt LG998 Version 2 [www.tubedata.info].pdf (33 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
