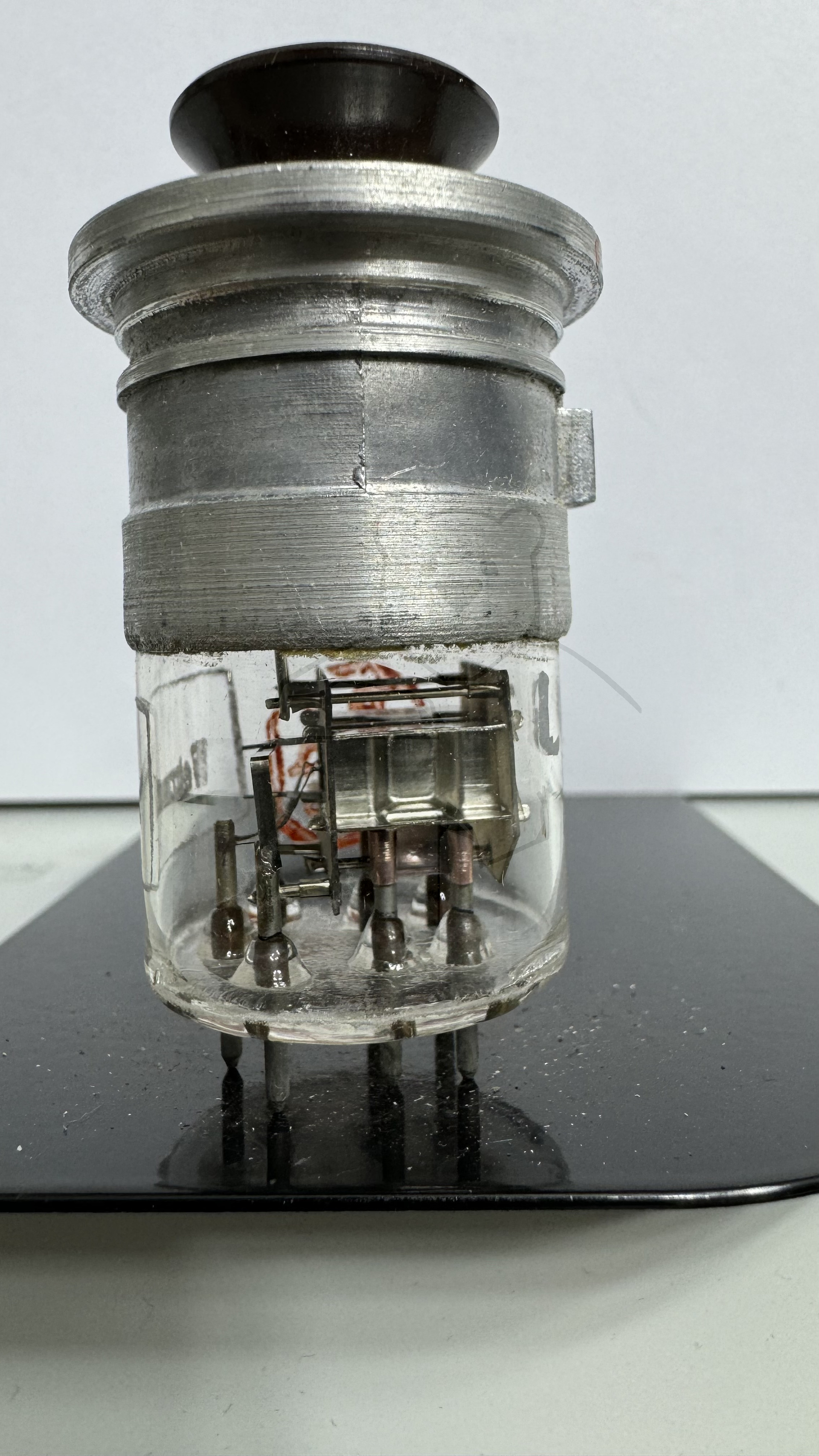

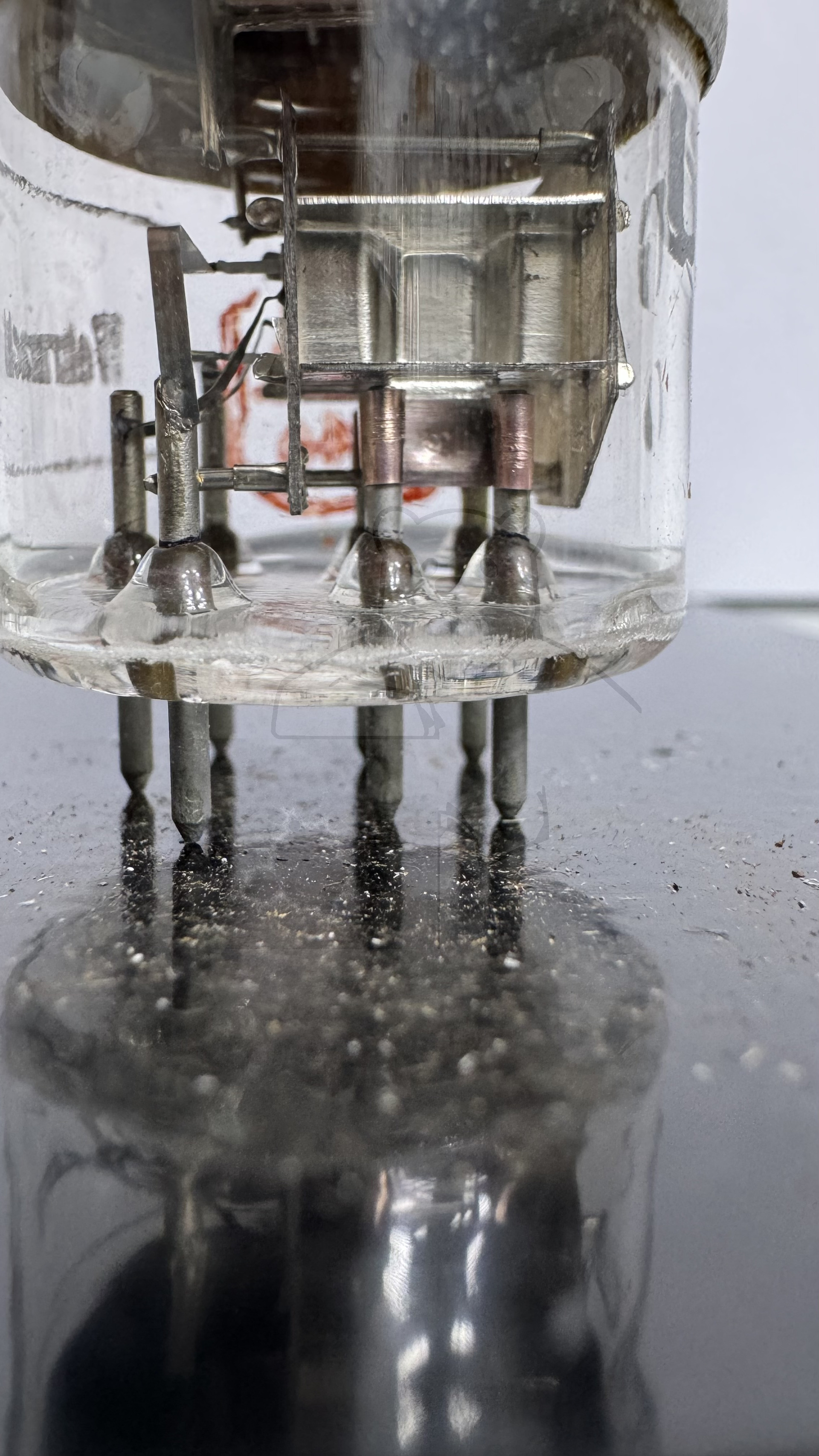

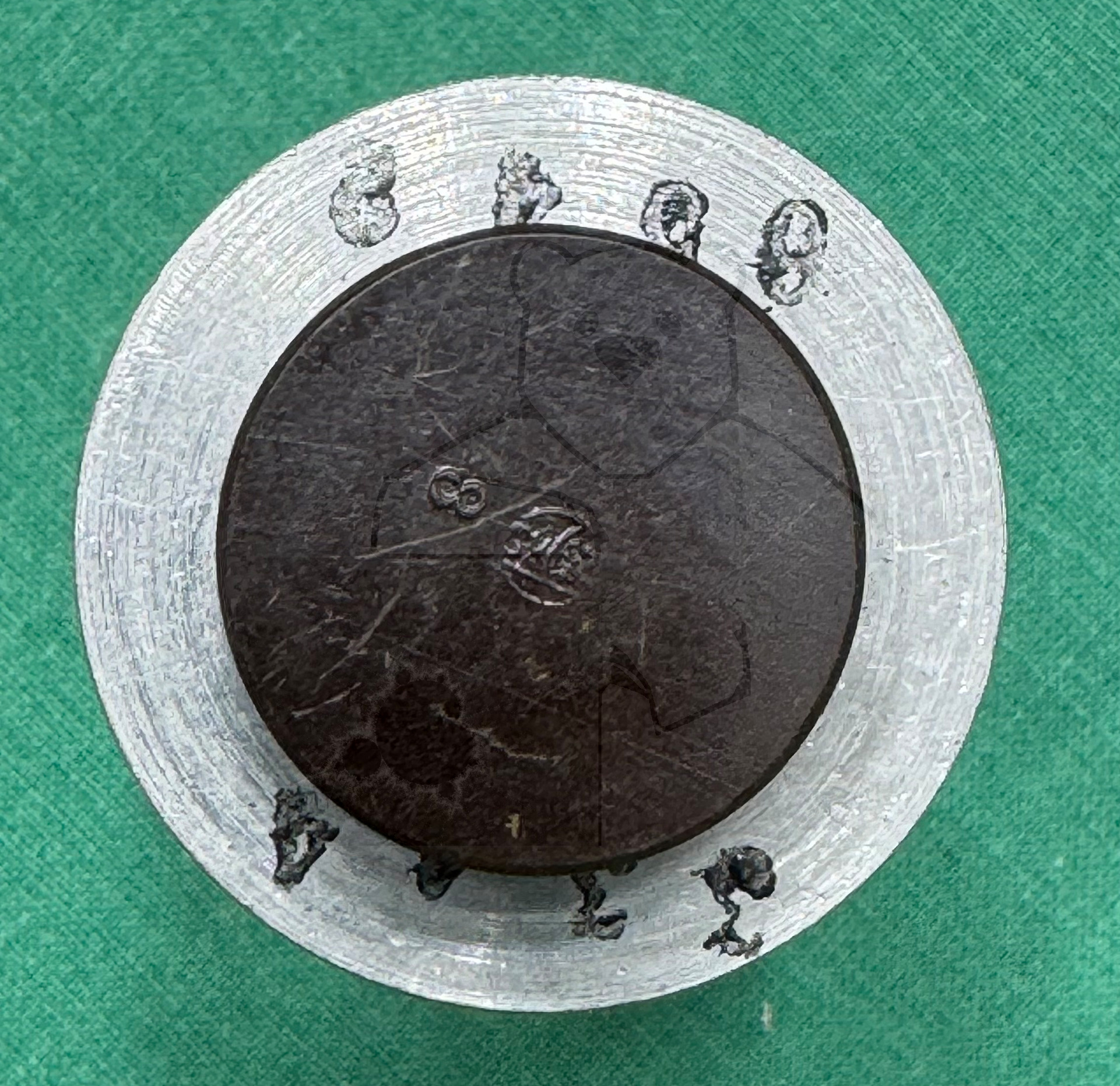

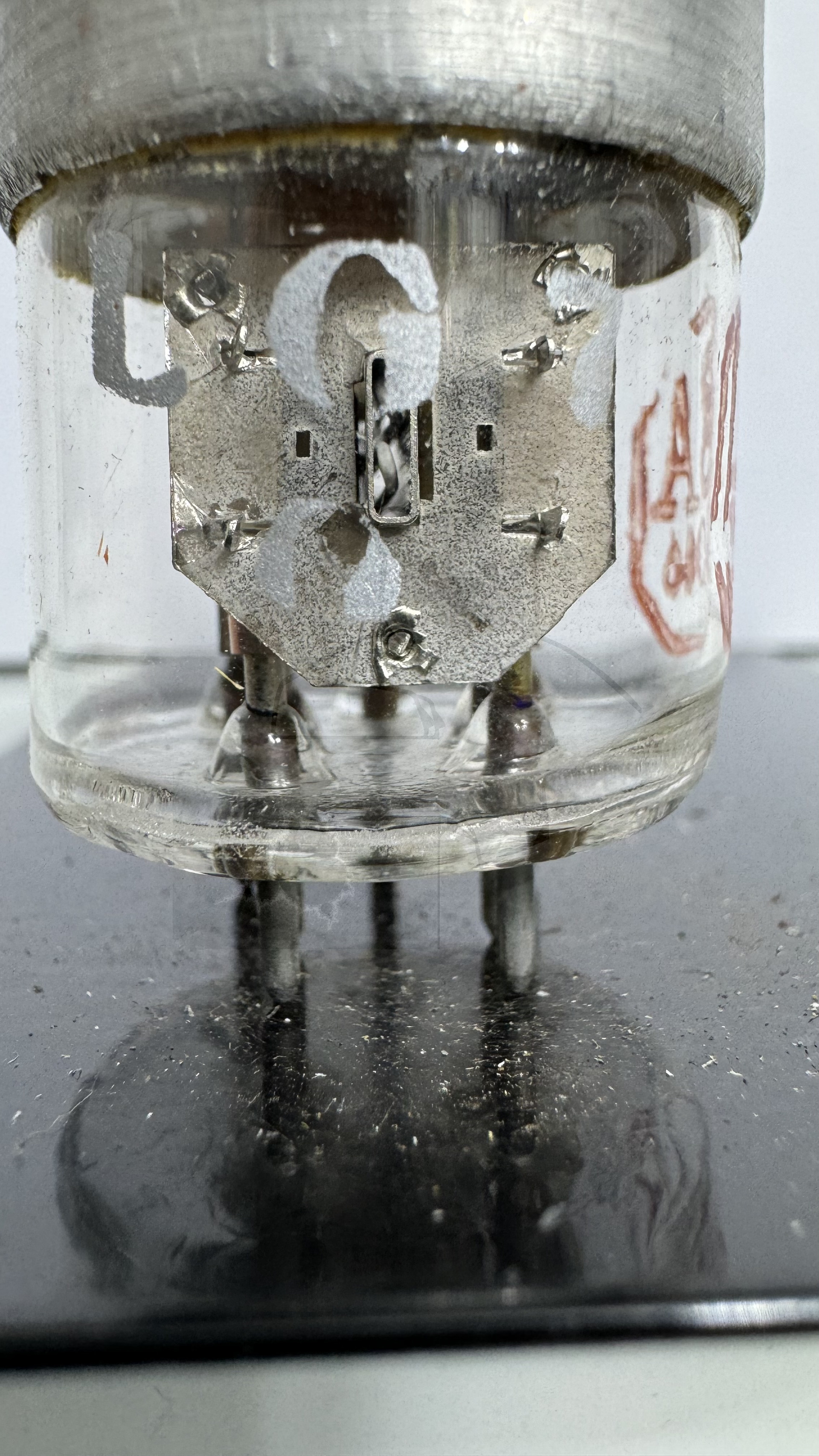

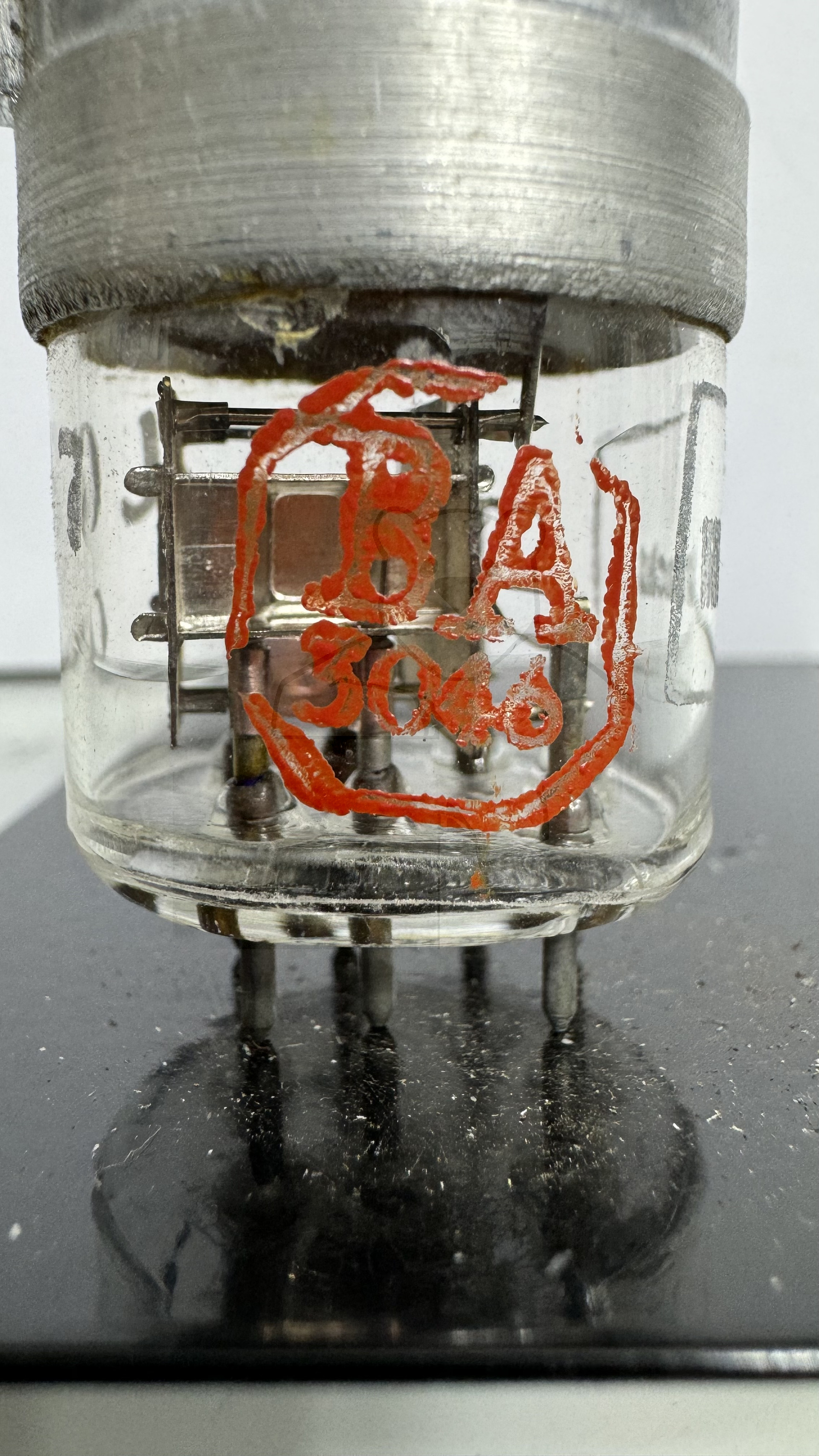

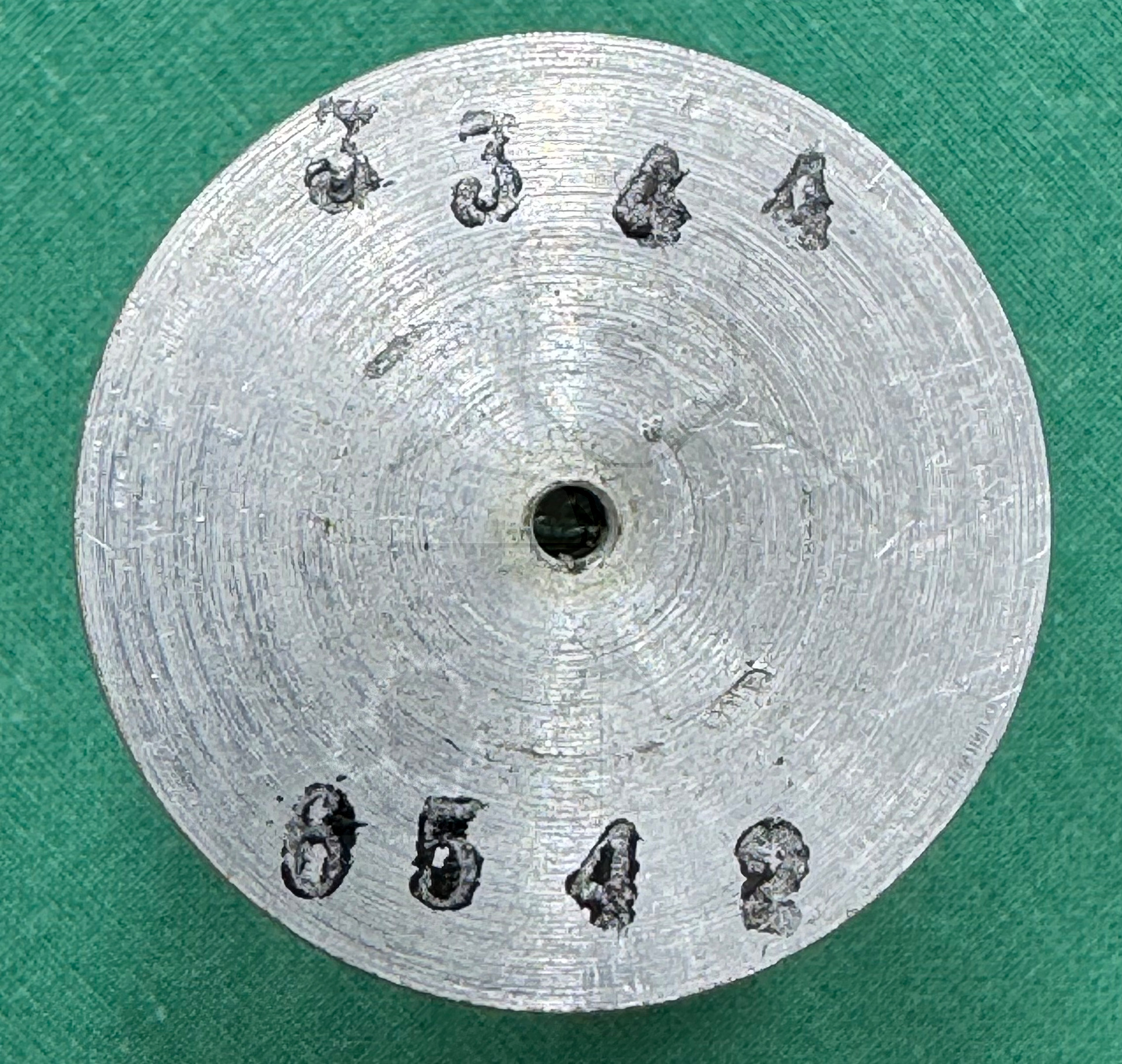

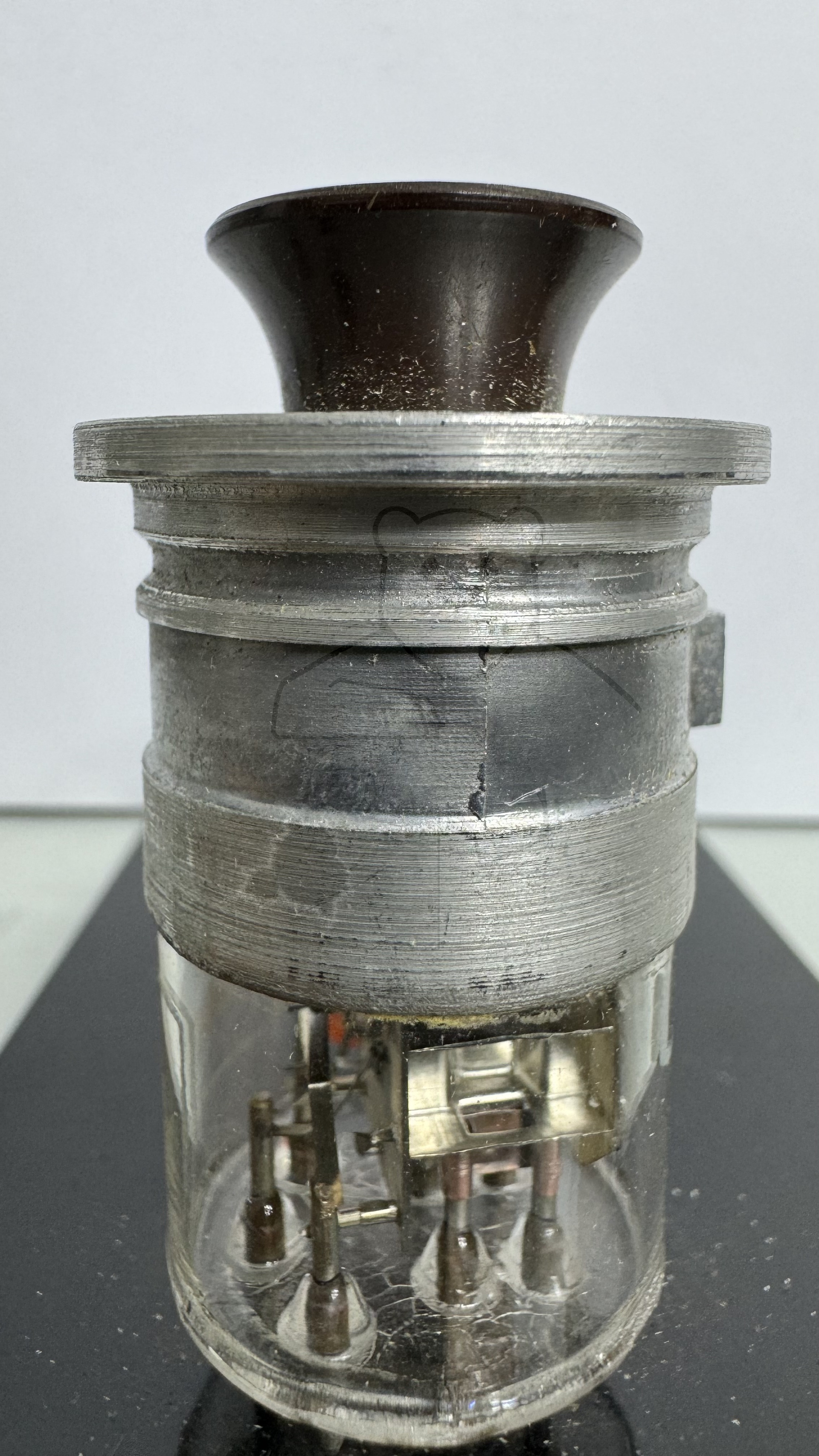

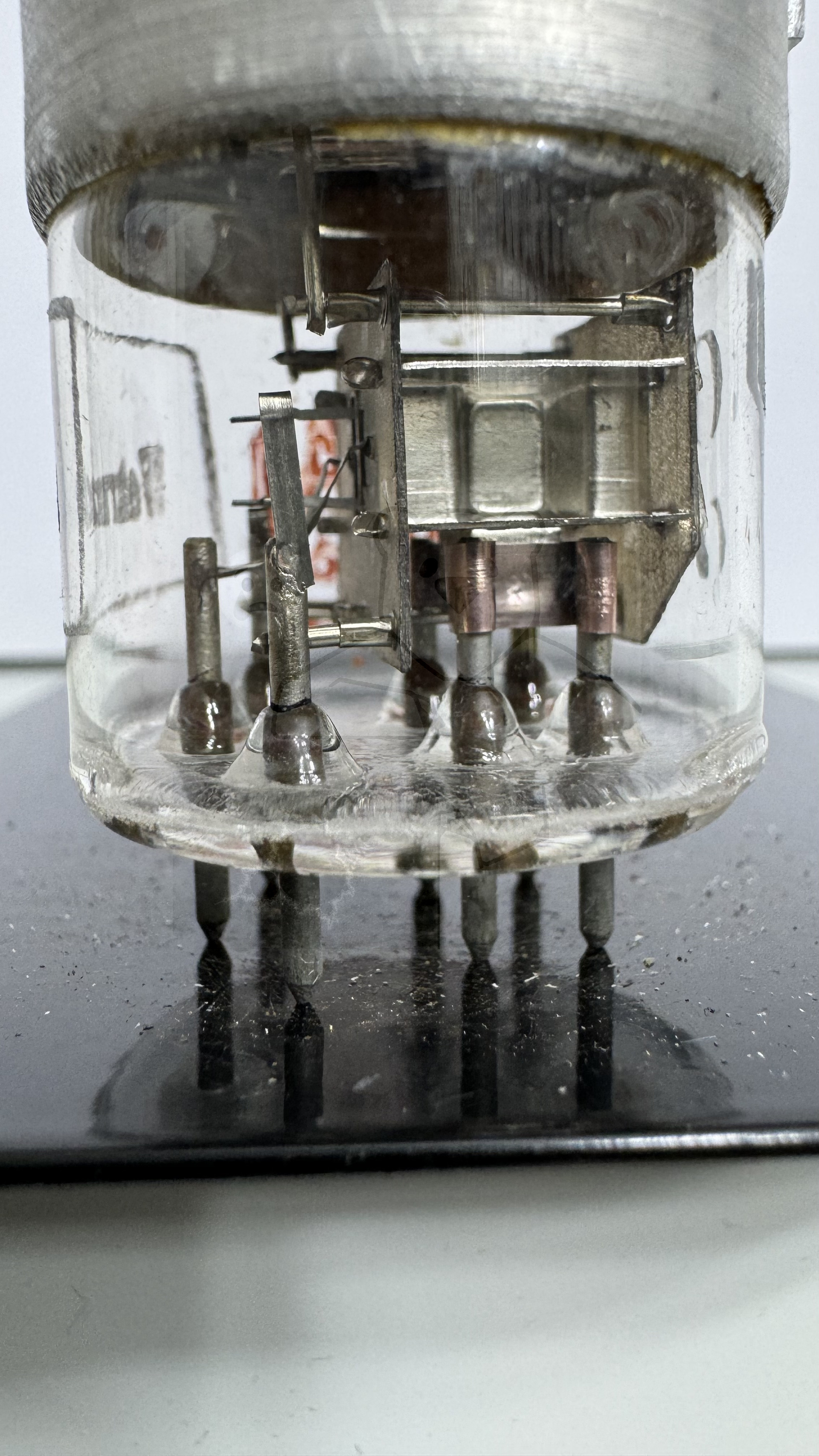

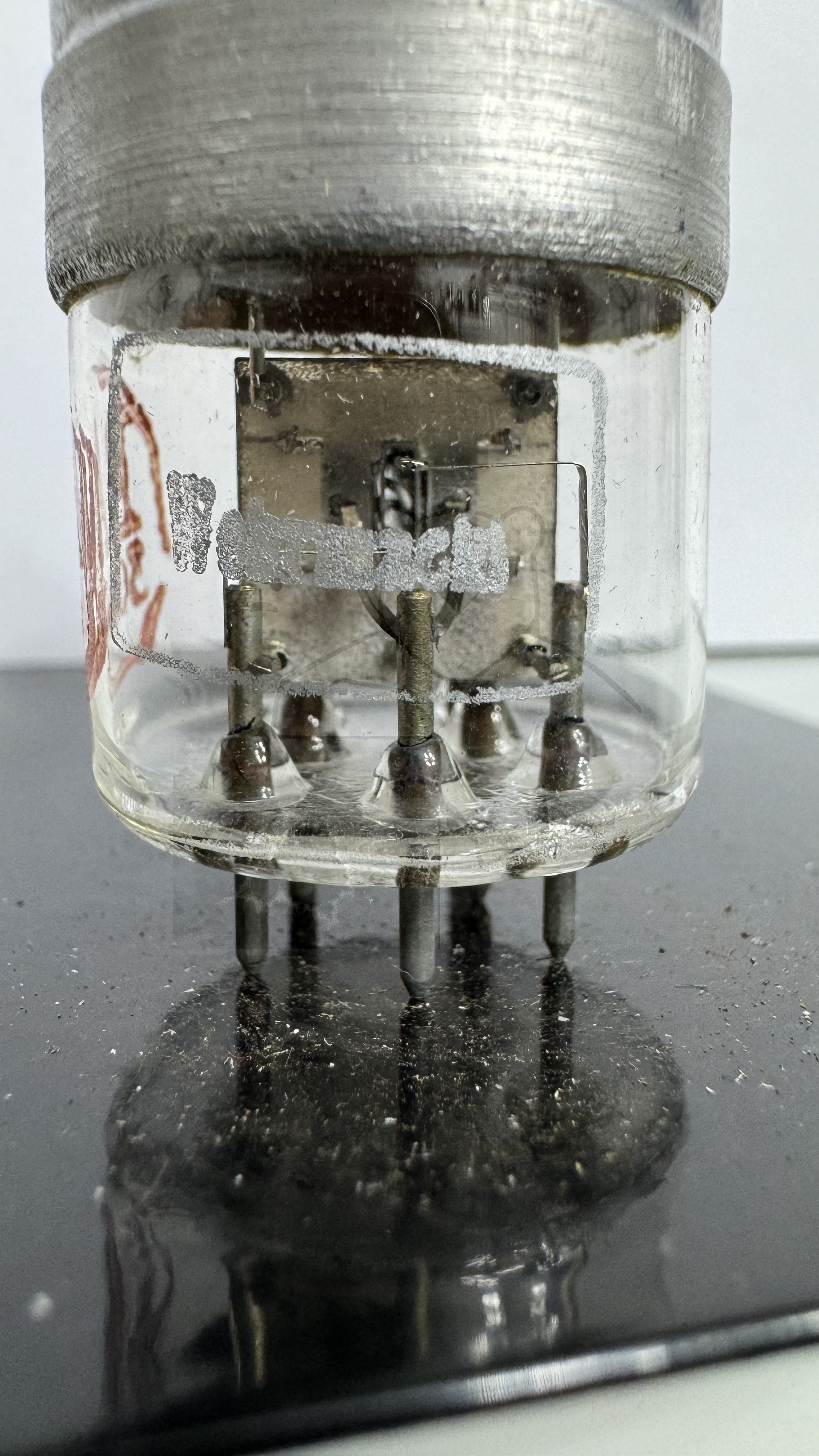

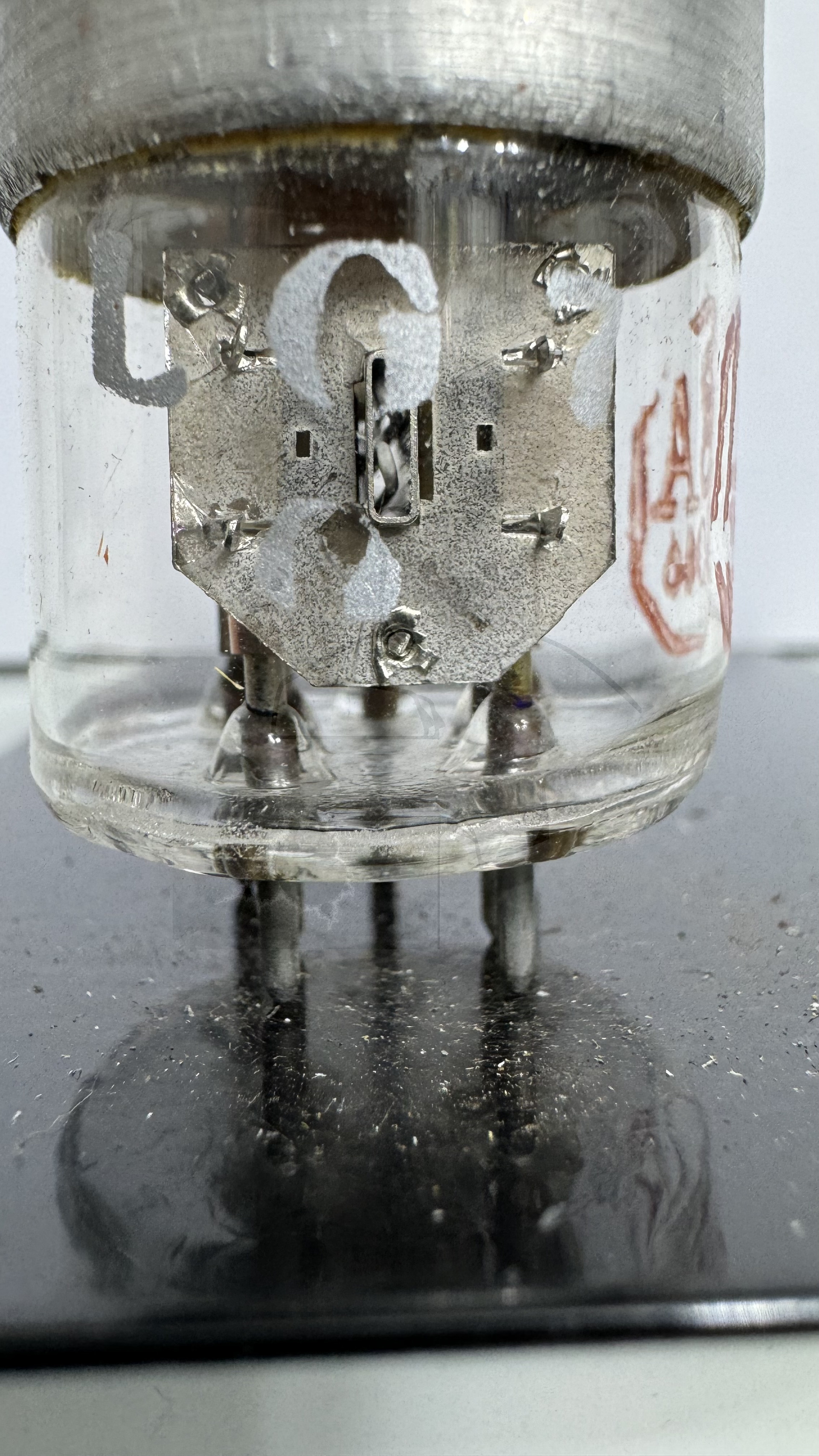

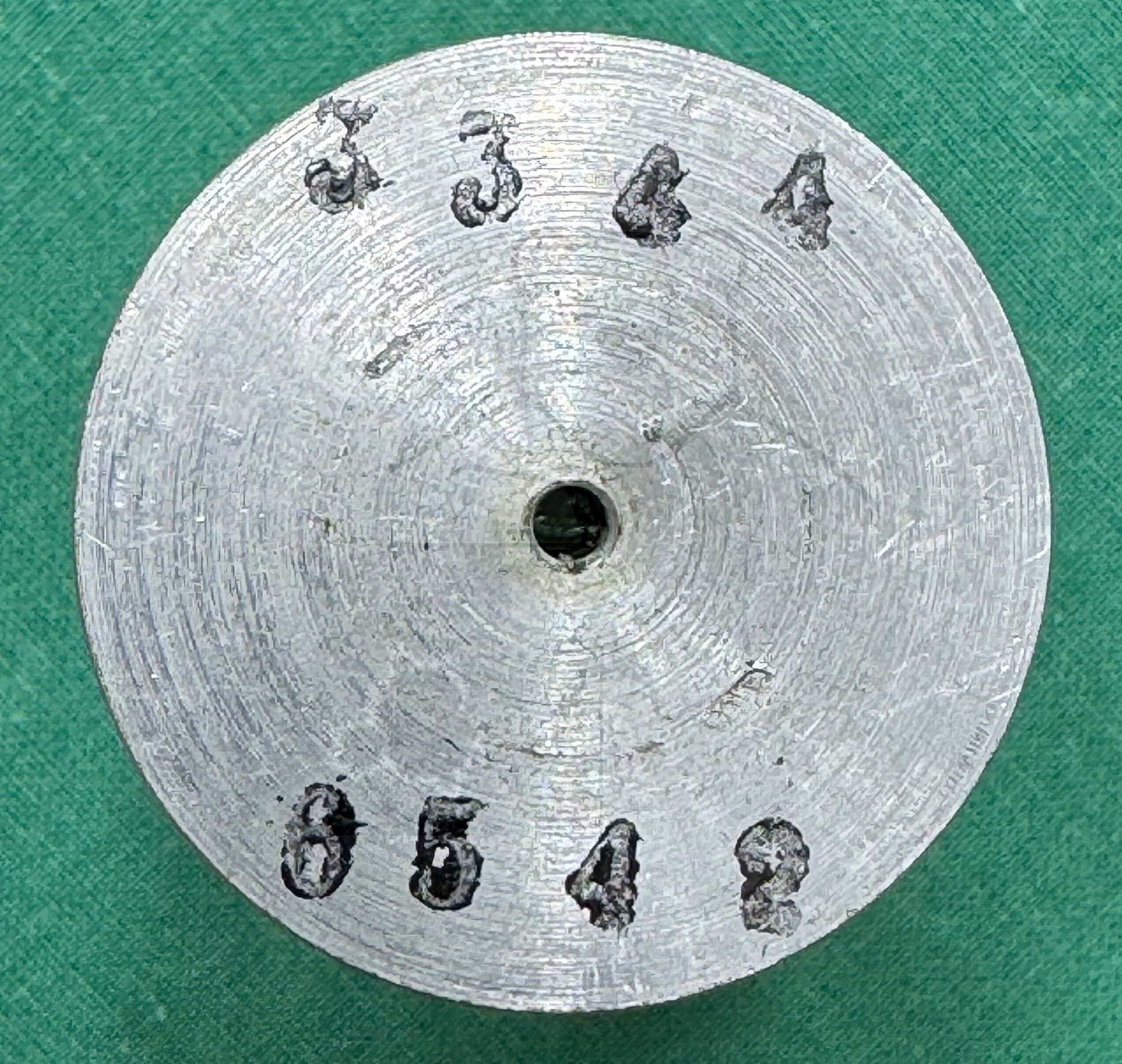

Daten und Bilder der Röhre: LG7

🔎 Beschreibung der Röhre: LG7

Name	LG7
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,32
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 12:54:35

🔎 Beschreibung der Systeme für die Röhre: LG7

	System 1	System 2
Kathode	k	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1	a2
Anode 2
Leuchtschirm
Heizung	h, h	h, h
Abschirmung
Funktion	→ Demodulator, Hochfrequenz	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

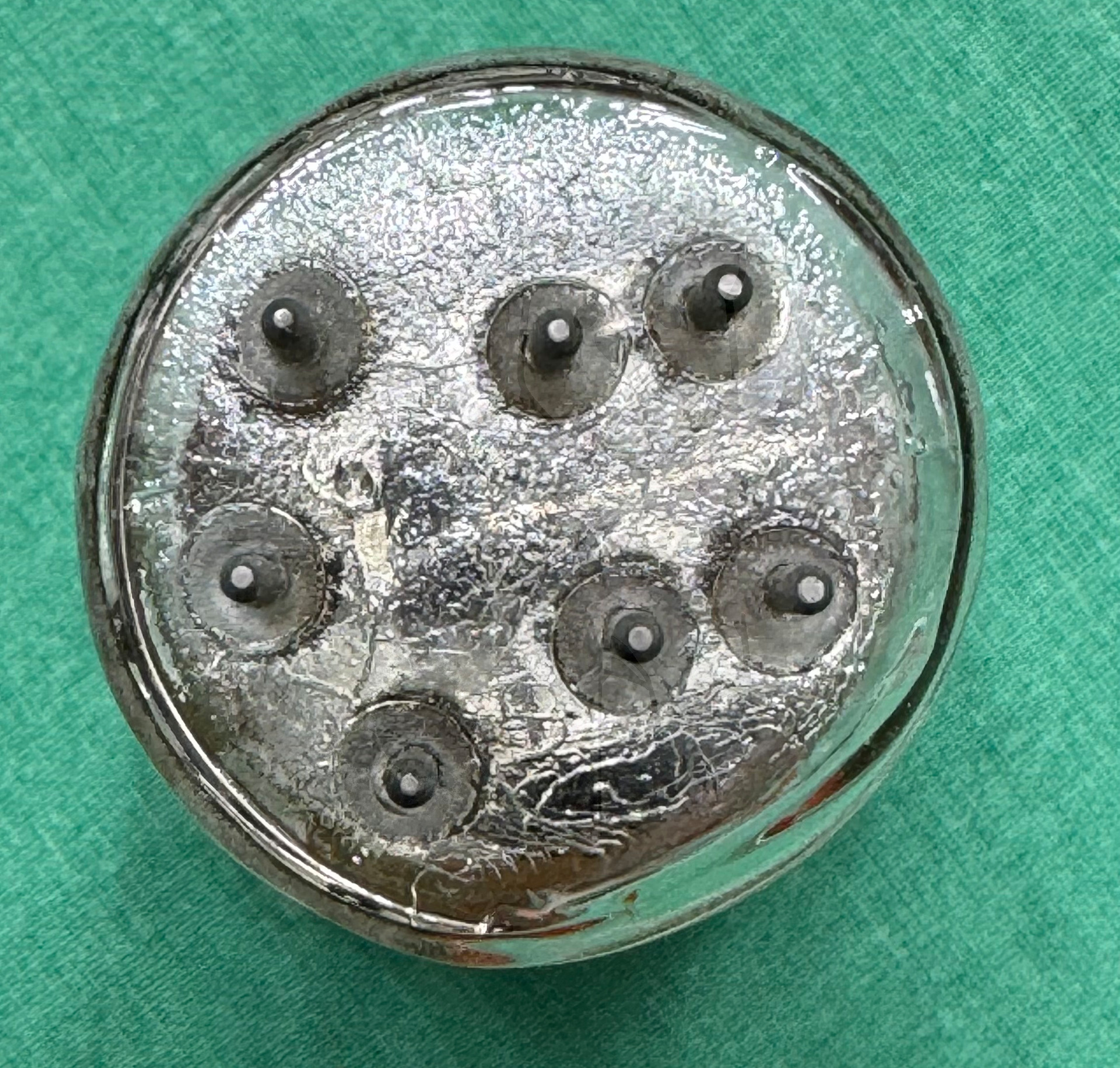

🔎 Sockelschaltung der LG7

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LG7
Datenblatt LG7 Telefunken.pdf (674 kB)
Pruefkarte LG7 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
