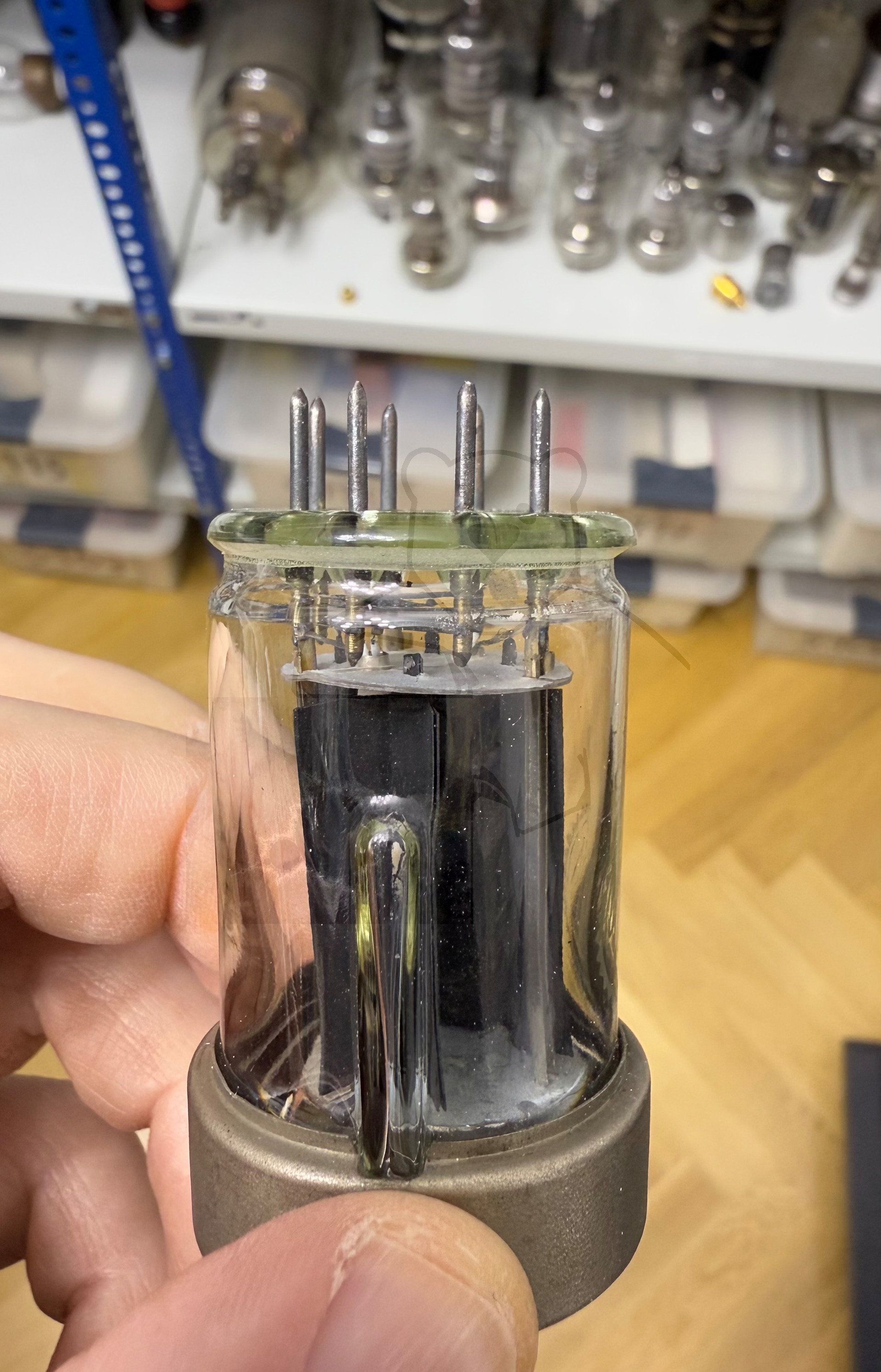

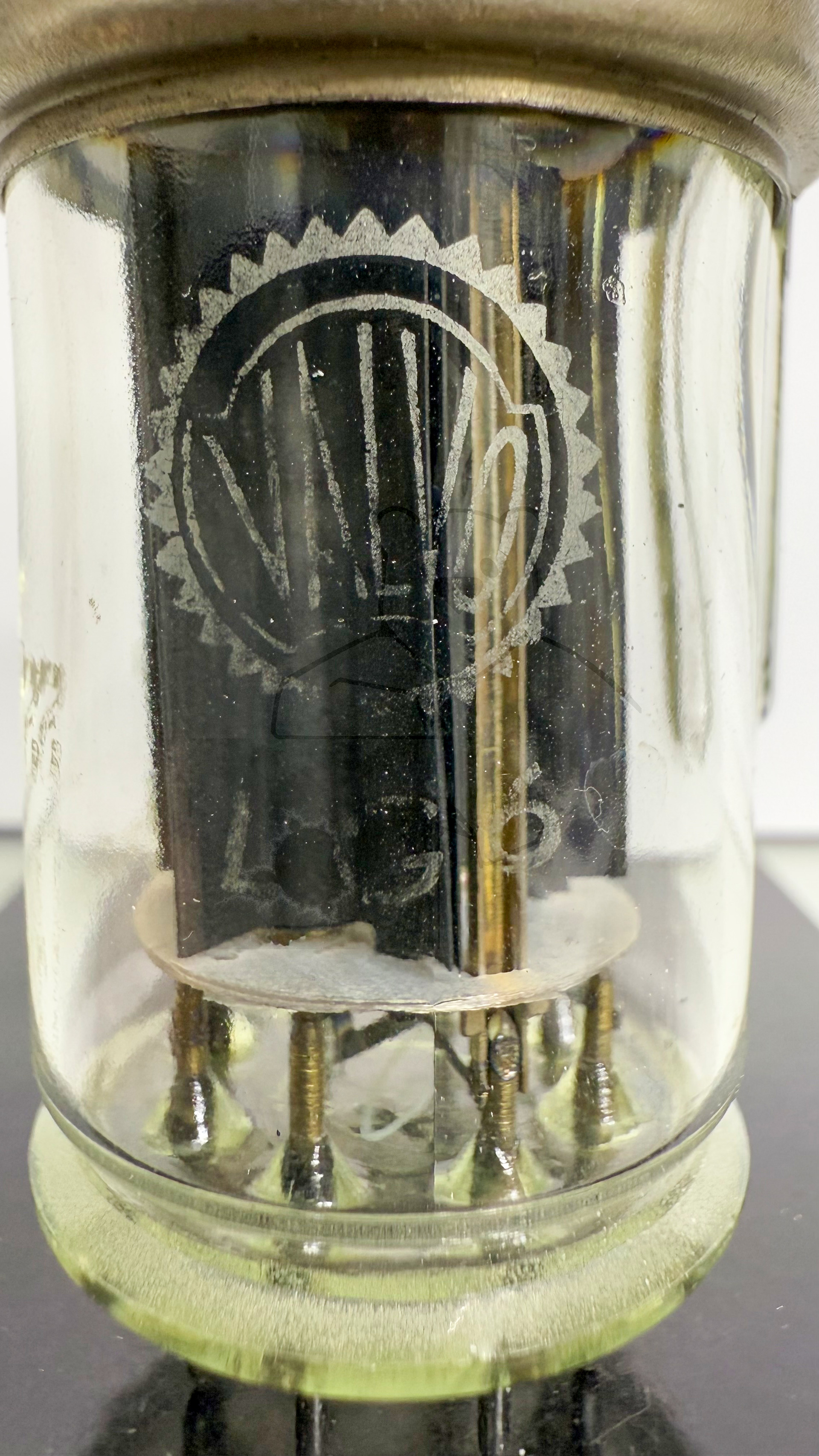

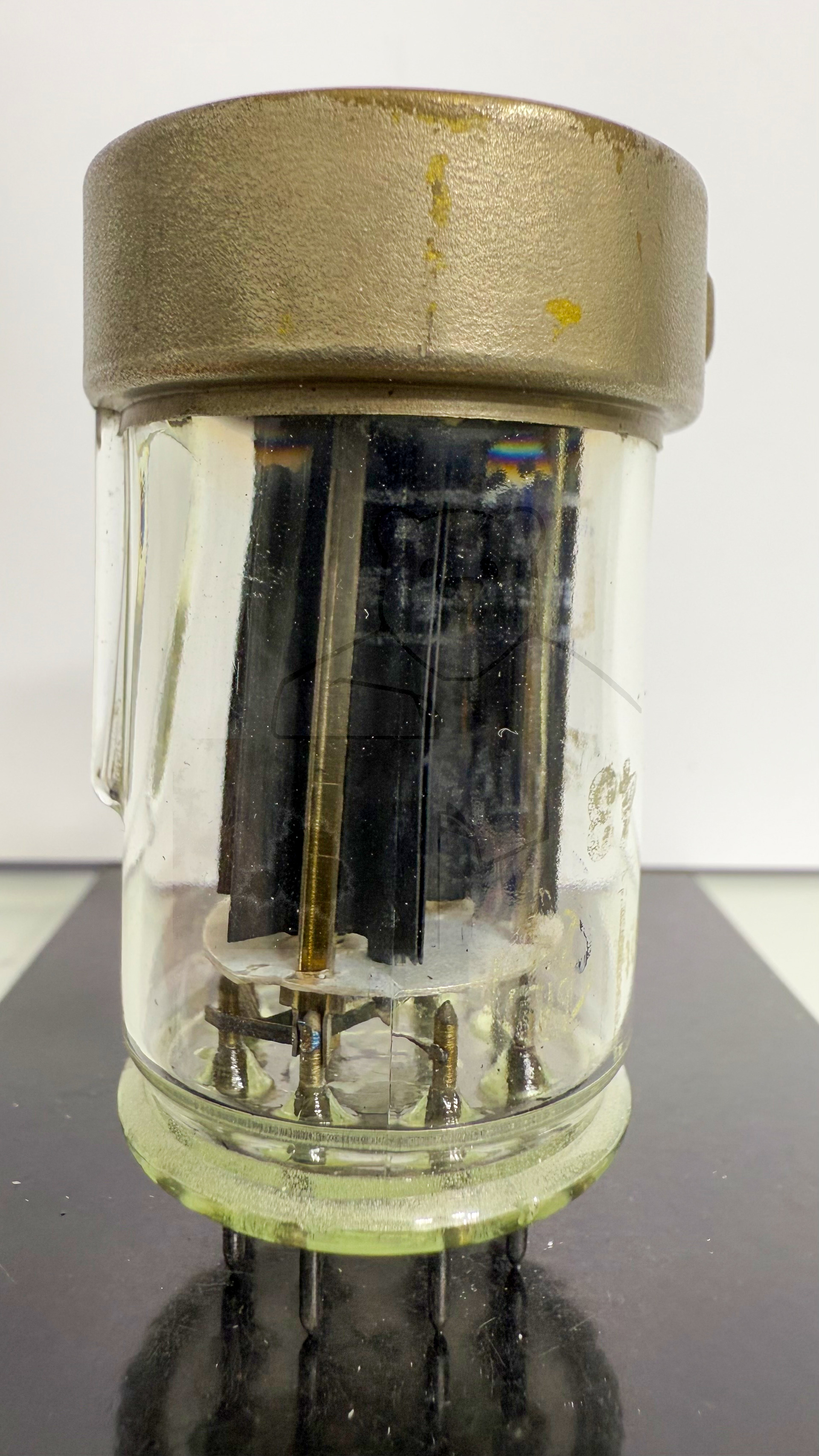

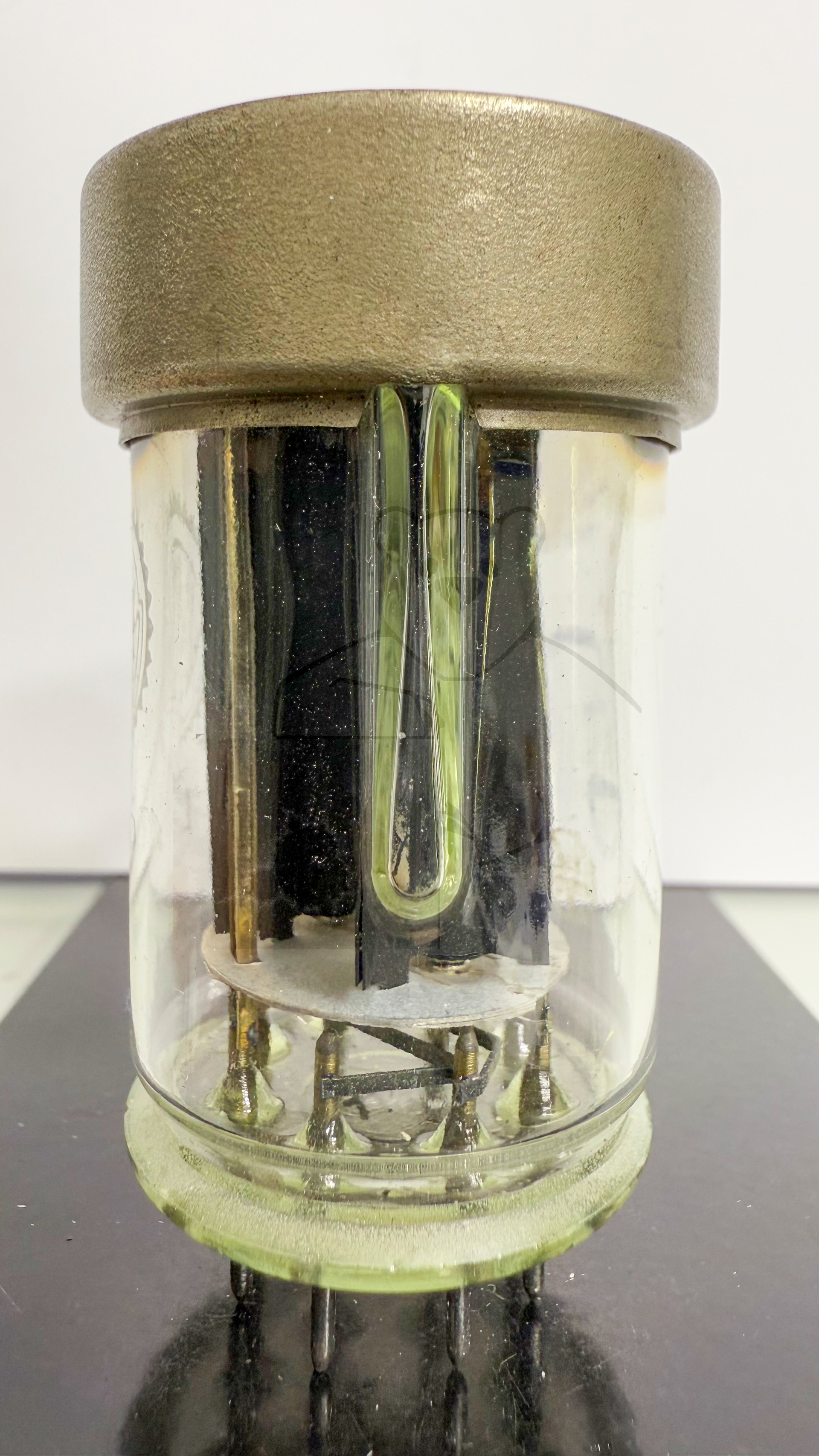

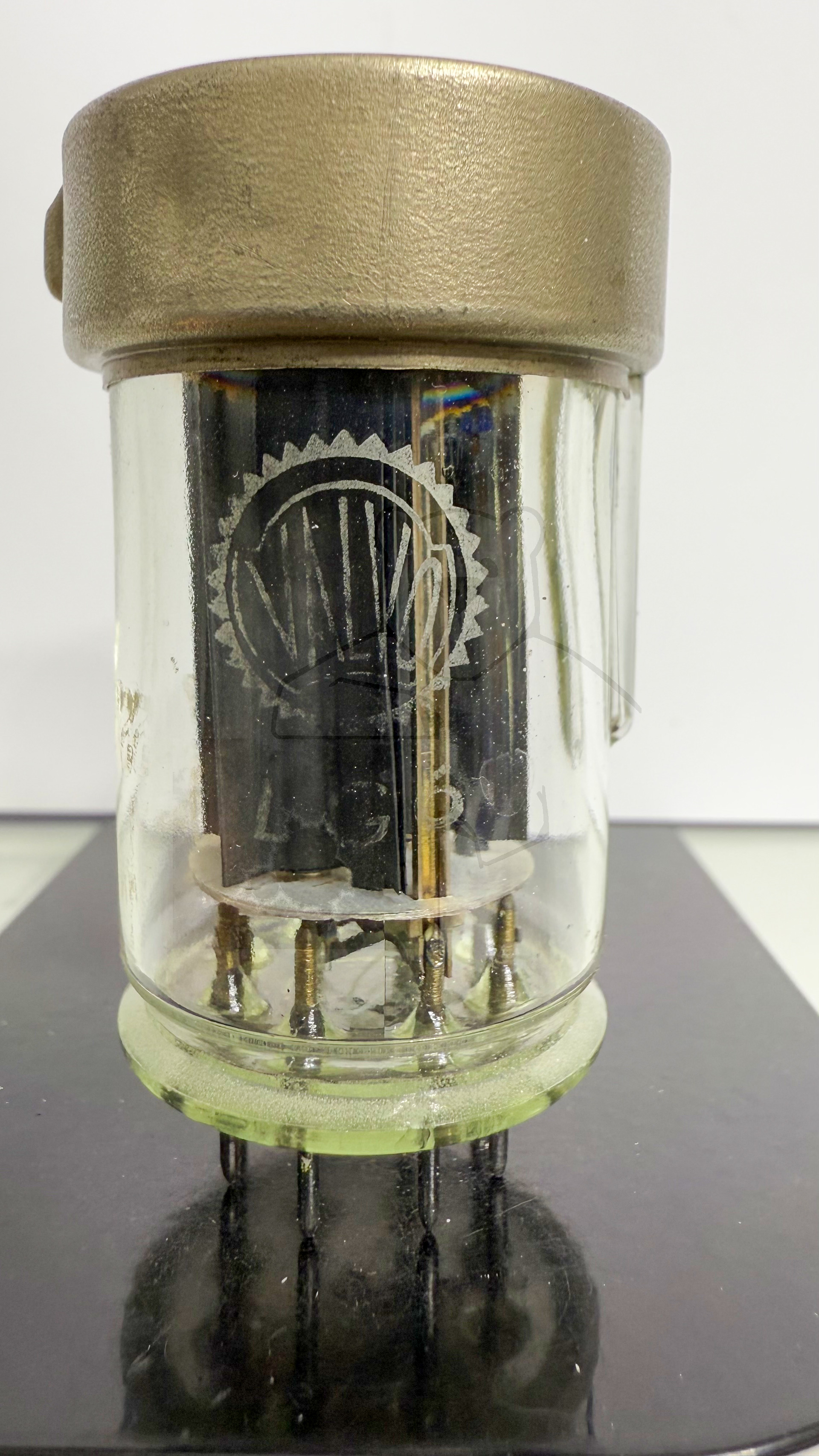

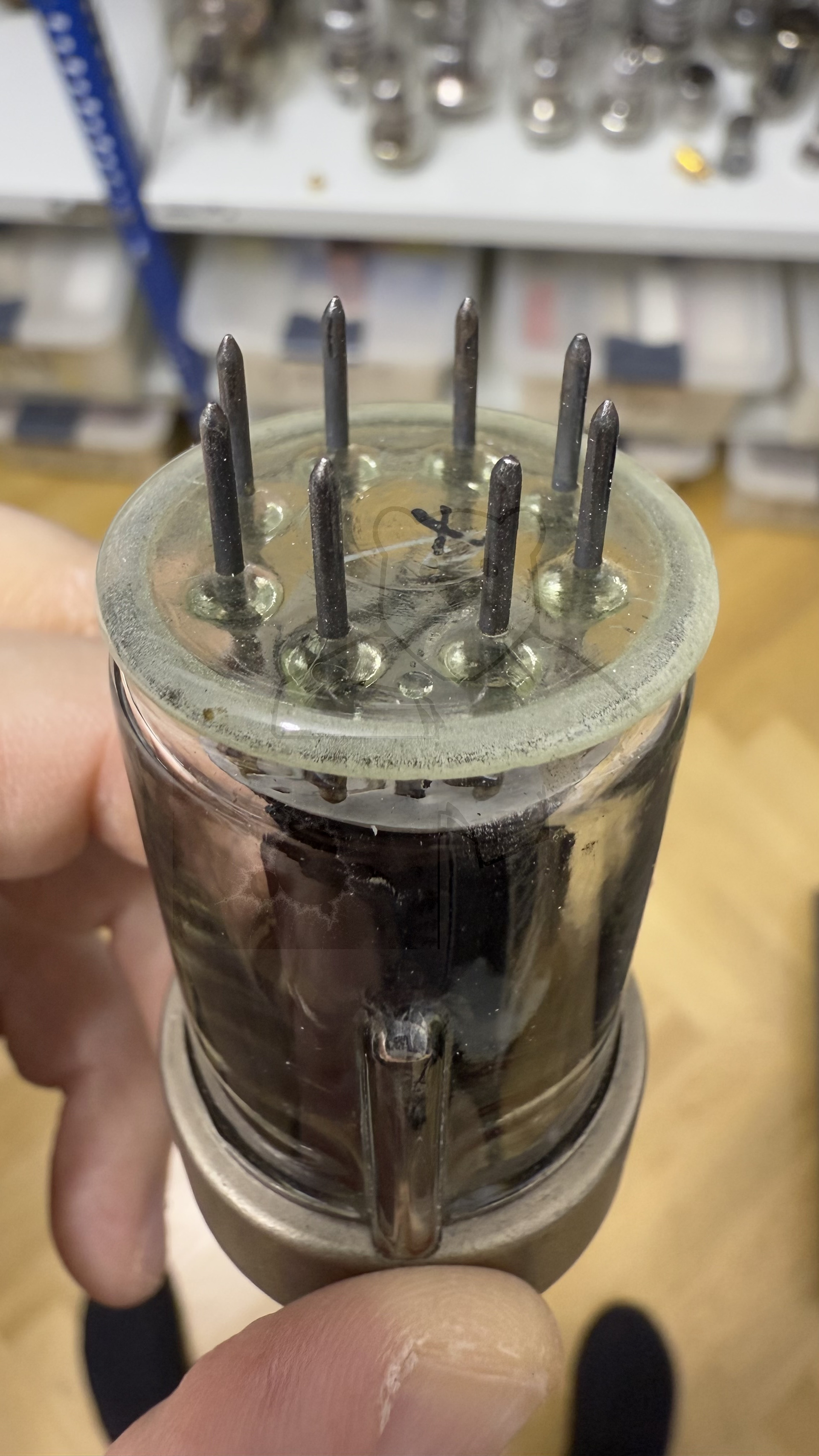

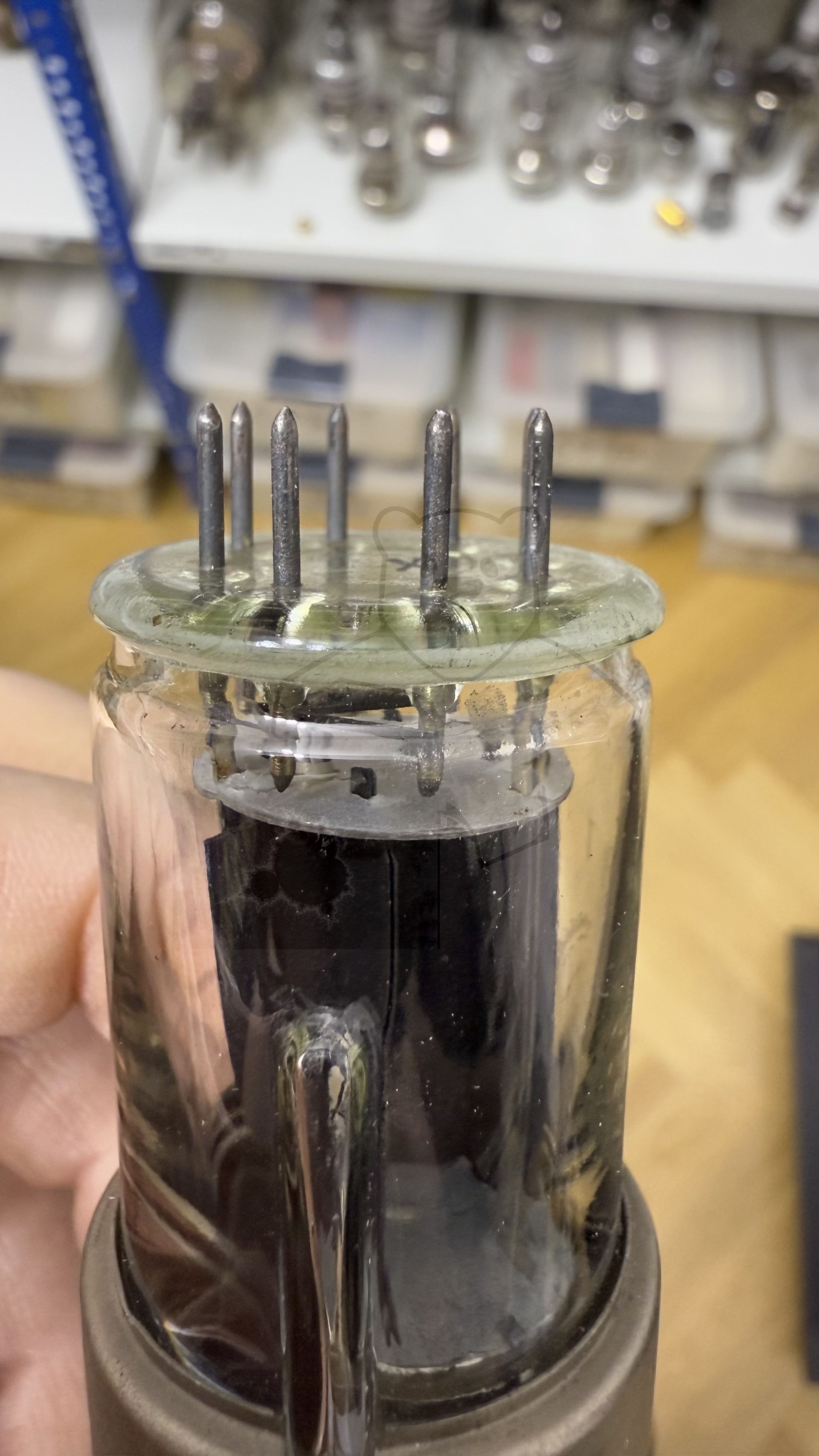

Daten und Bilder der Röhre: LG6

🔎 Beschreibung der Röhre: LG6

Name	LG6
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,63
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 12:52:51

🔎 Beschreibung der Systeme für die Röhre: LG6

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a1
Anode 2	a2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

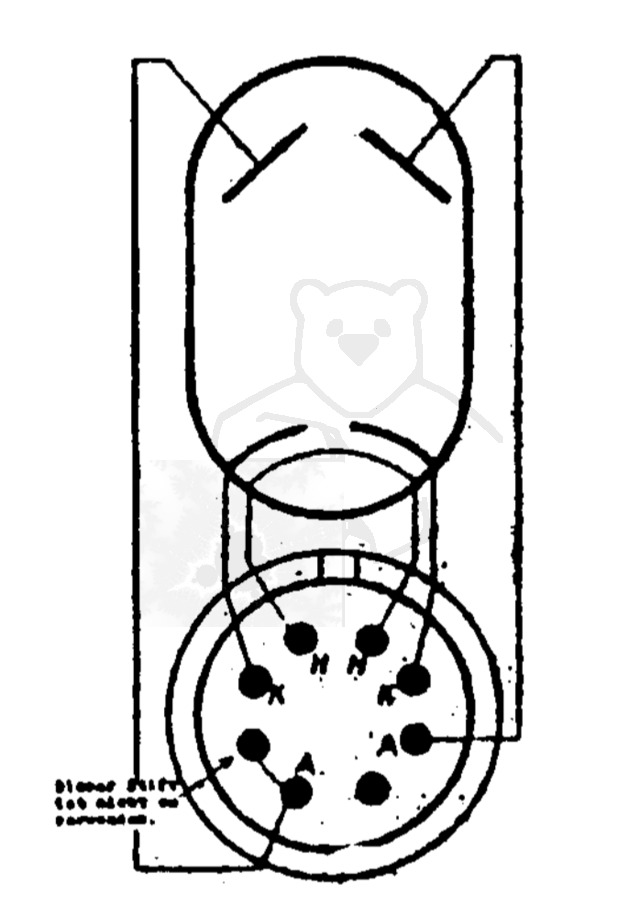

🔎 Sockelschaltung der LG6

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LG6
Datenblatt LG6 Telefunken [www.tubedata.info].pdf (179 kB)
