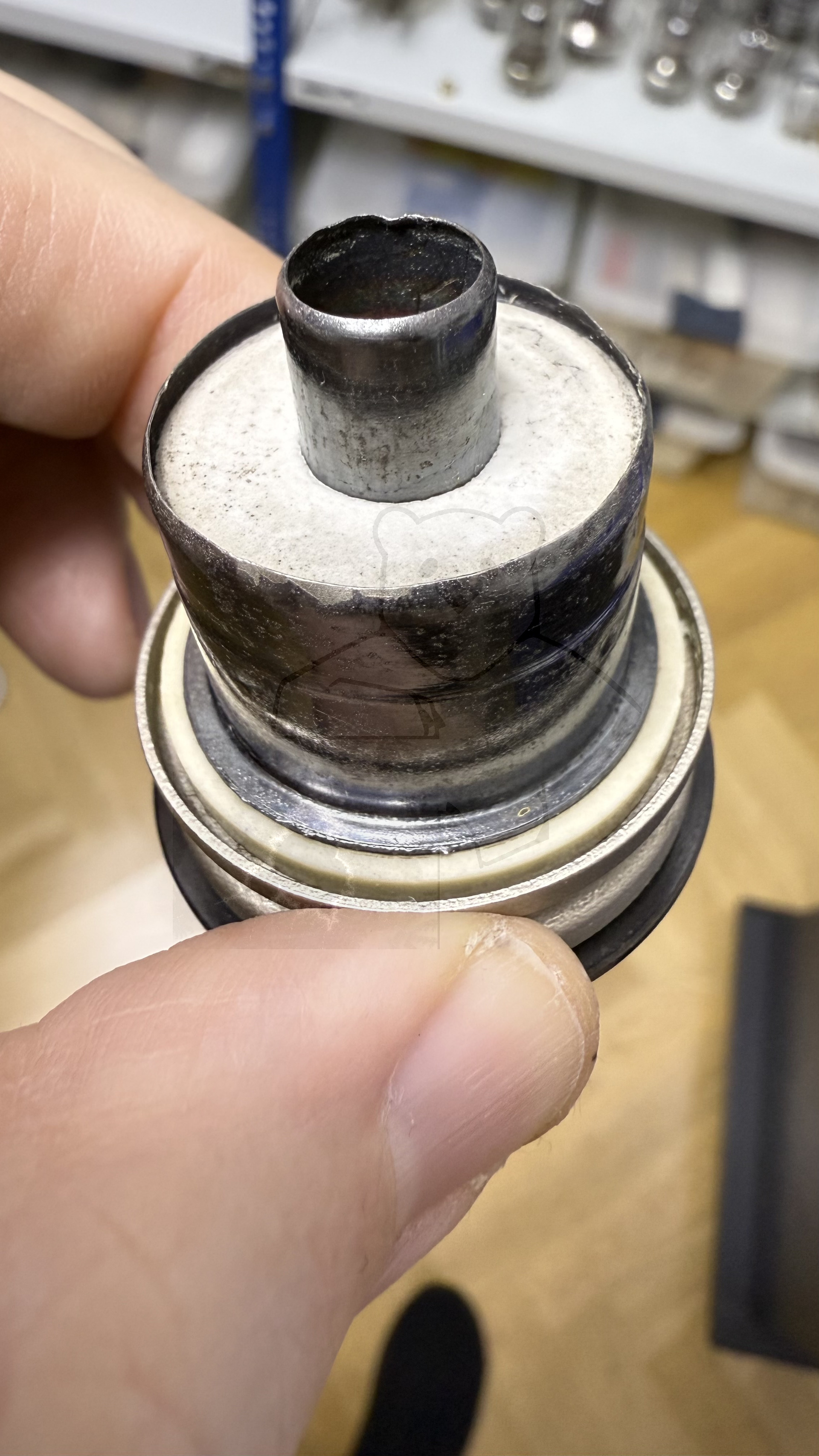

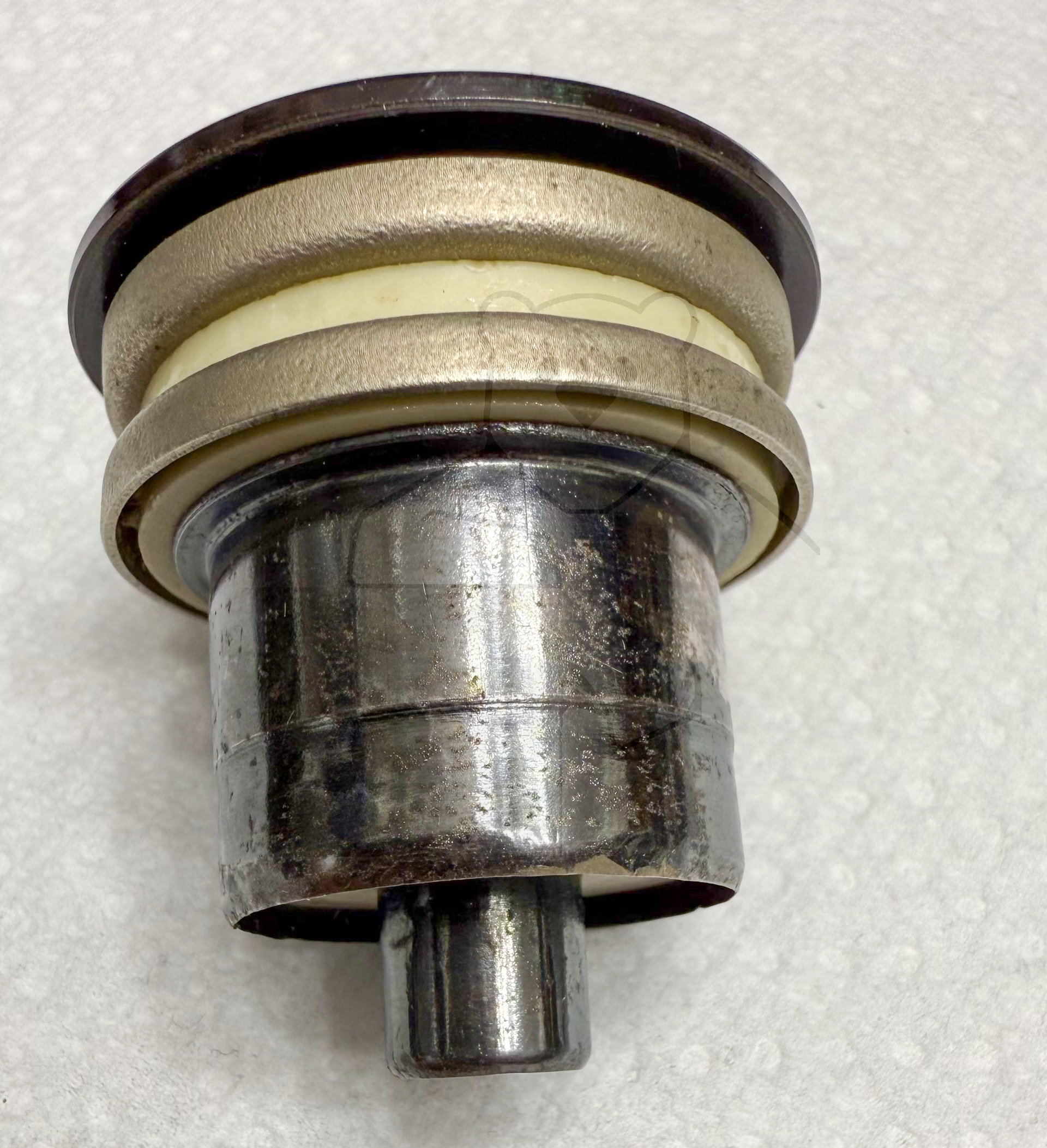

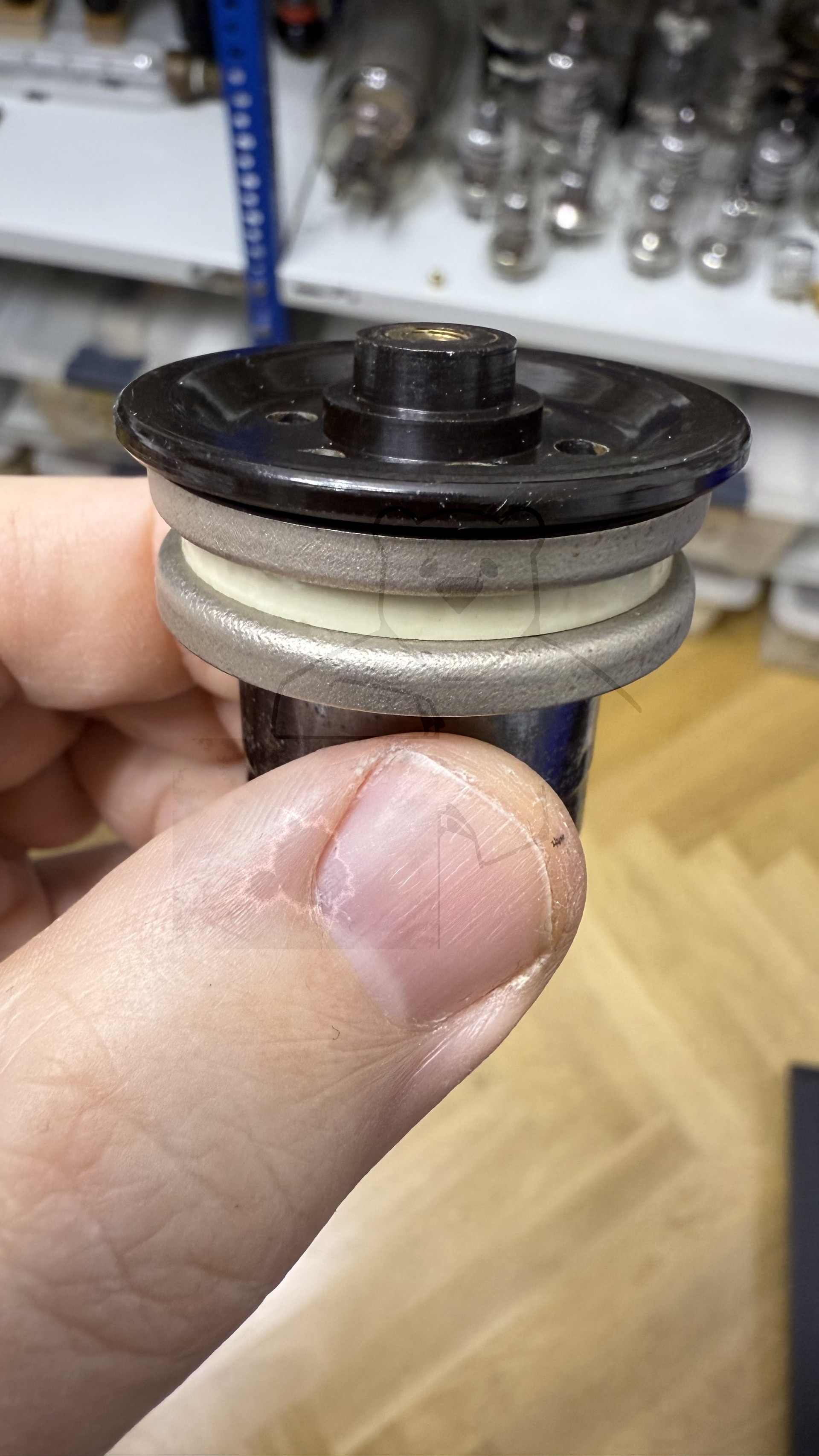

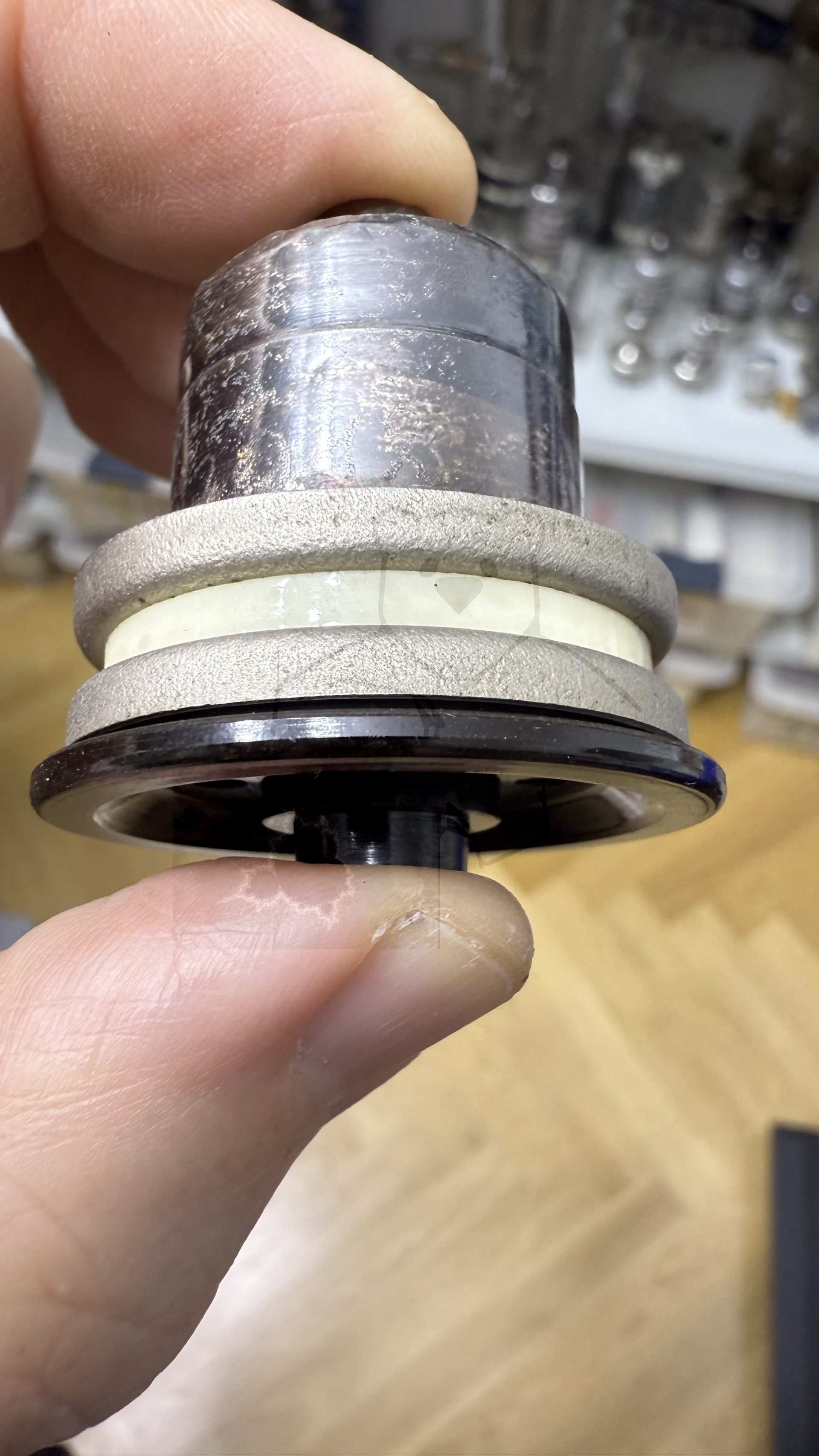

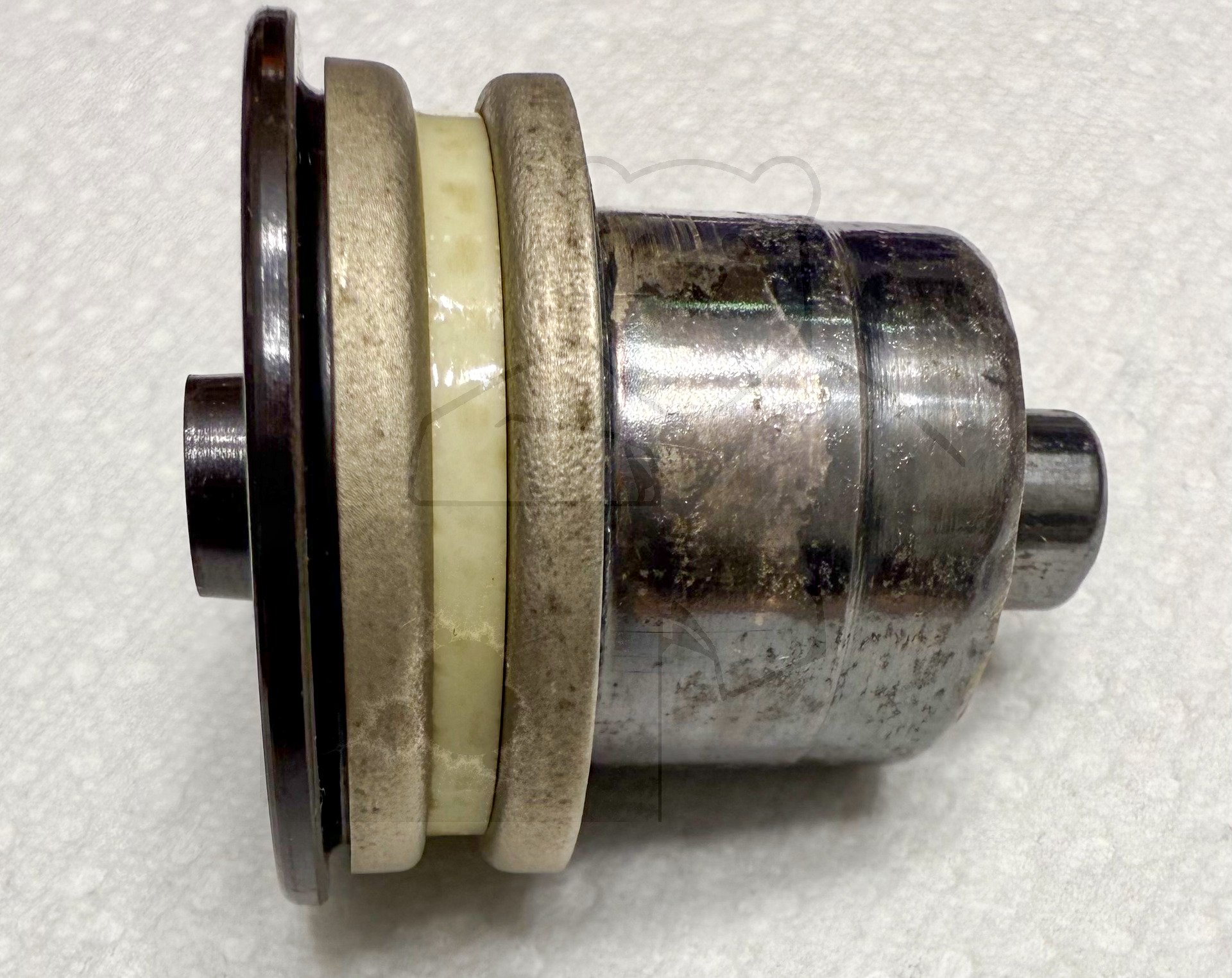

Daten und Bilder der Röhre: LG11

🔎 Beschreibung der Röhre: LG11

Name	LG11
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,8
Art der Heizung	Halb-Indirekt

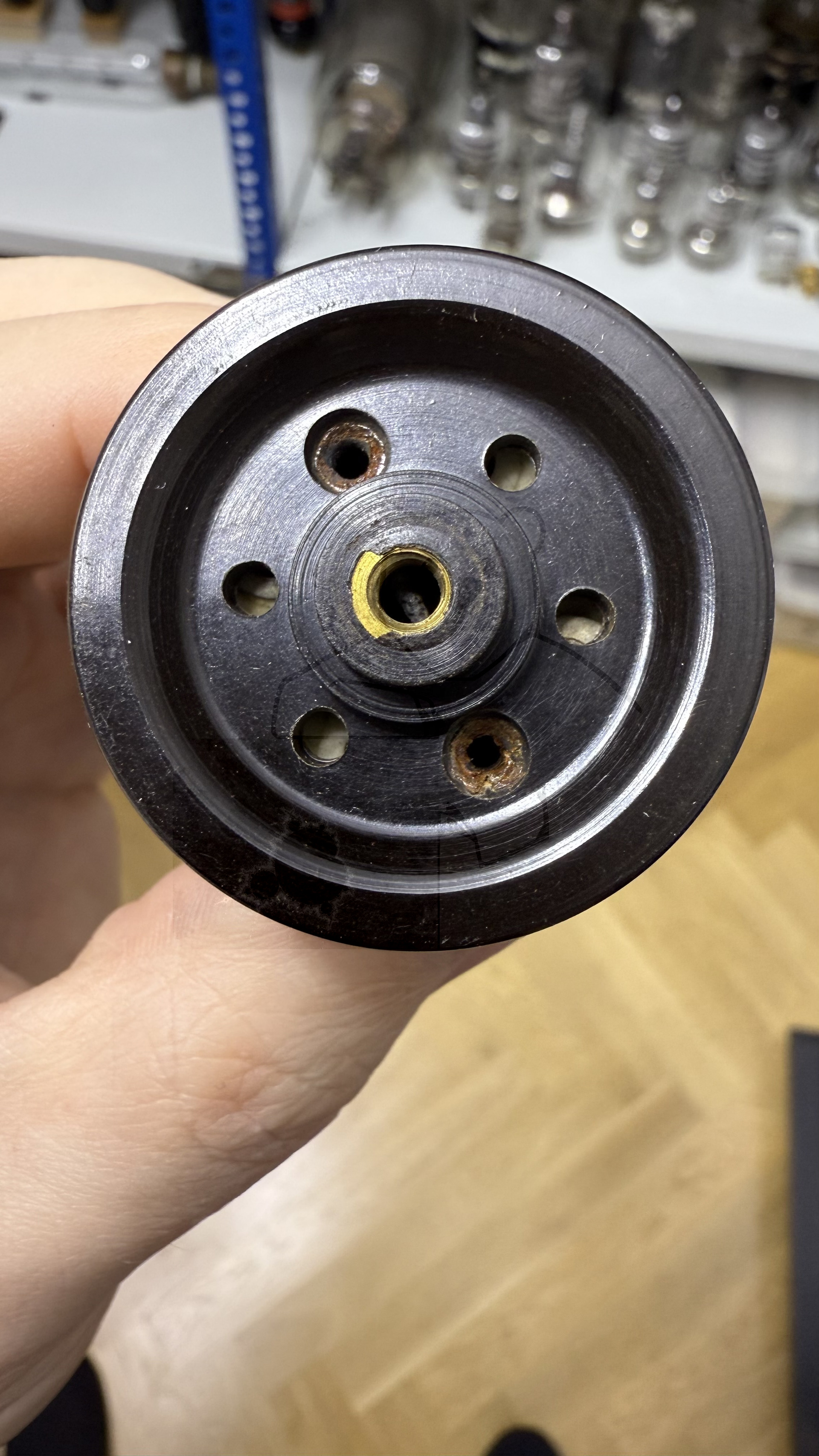

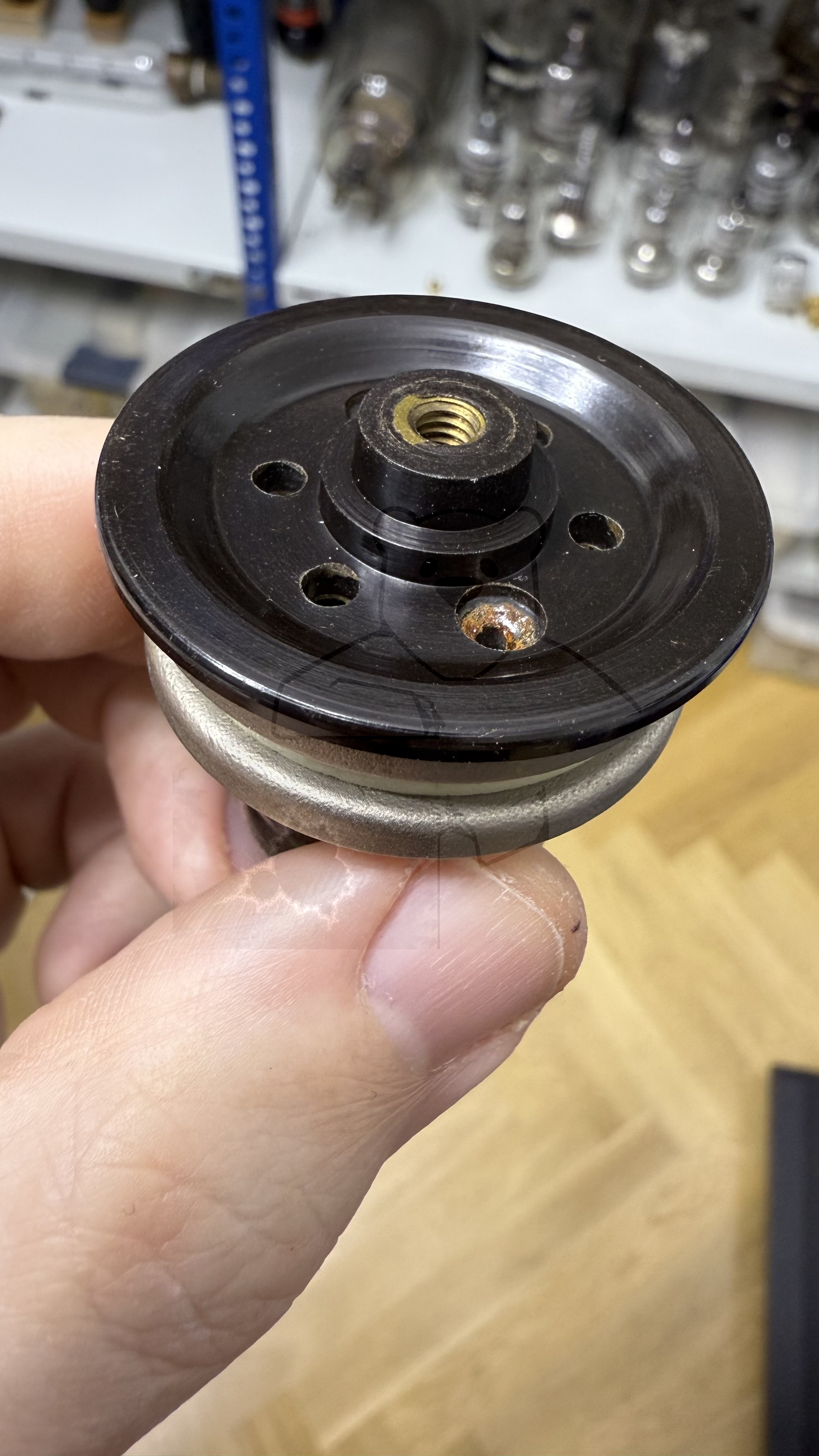

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht

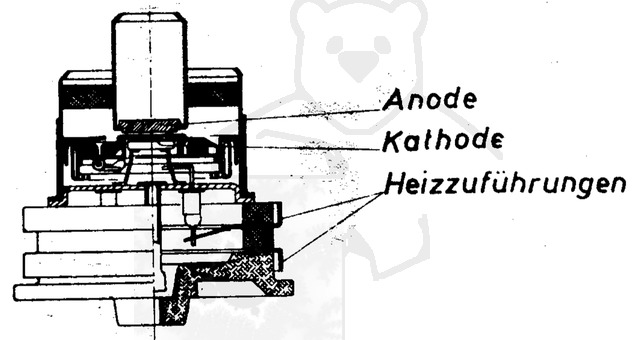

Zusätzliche Informationen	Frühe Metall-Keramik Scheibendiode
Letzte Änderung	15.04.2019 19:47:37

🔎 Beschreibung der Systeme für die Röhre: LG11

	System 1
Kathode	f
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
