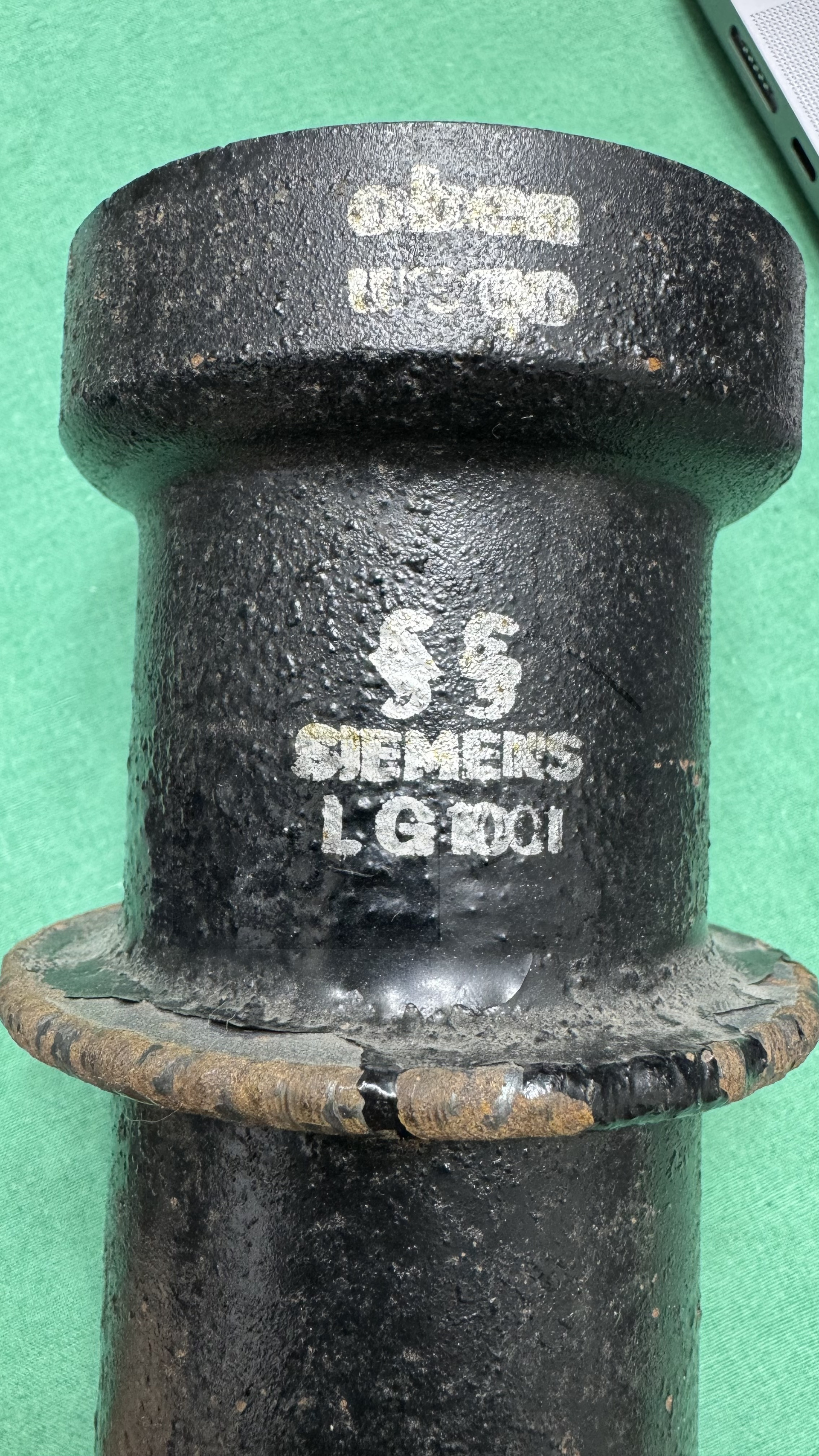

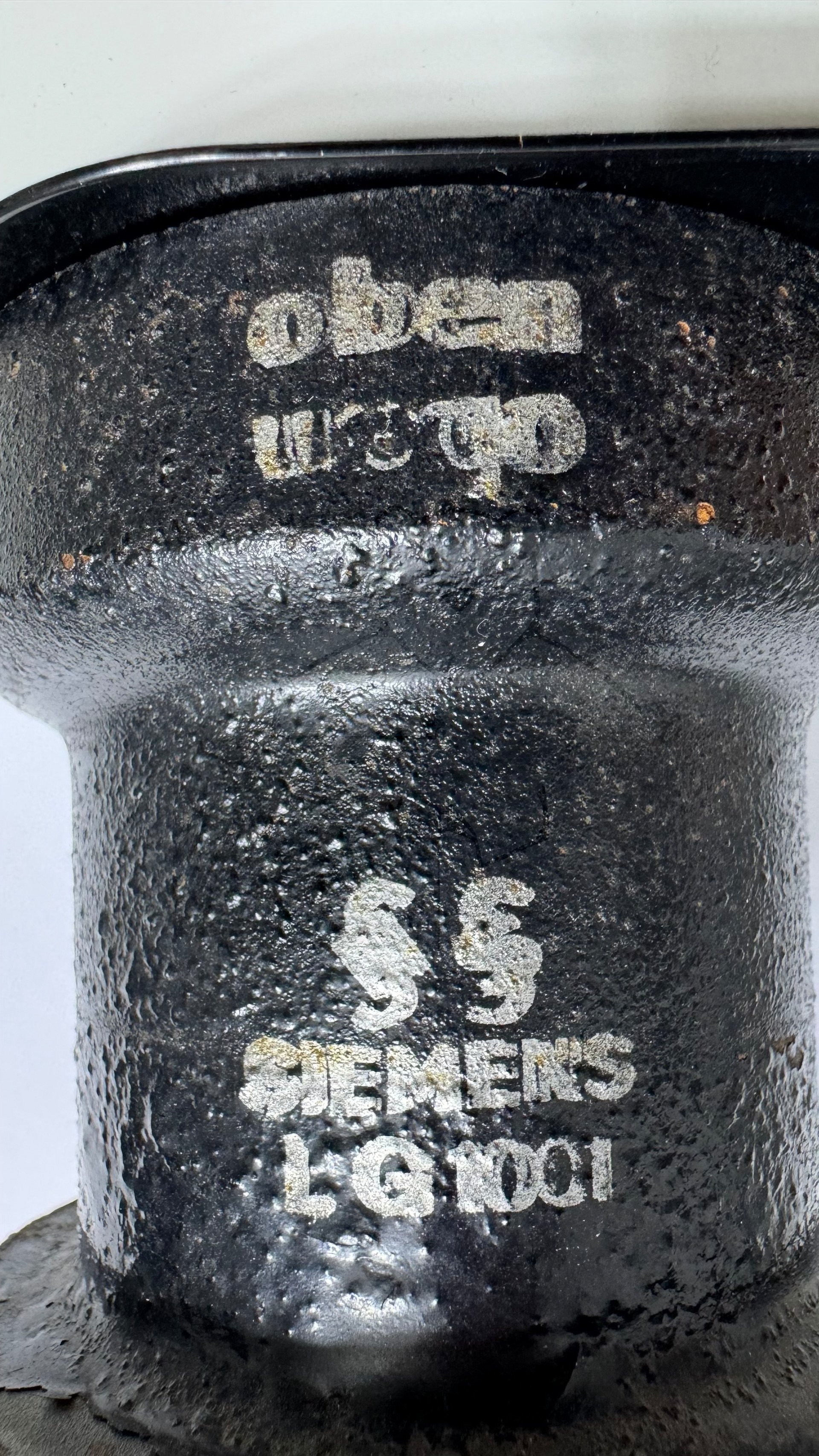

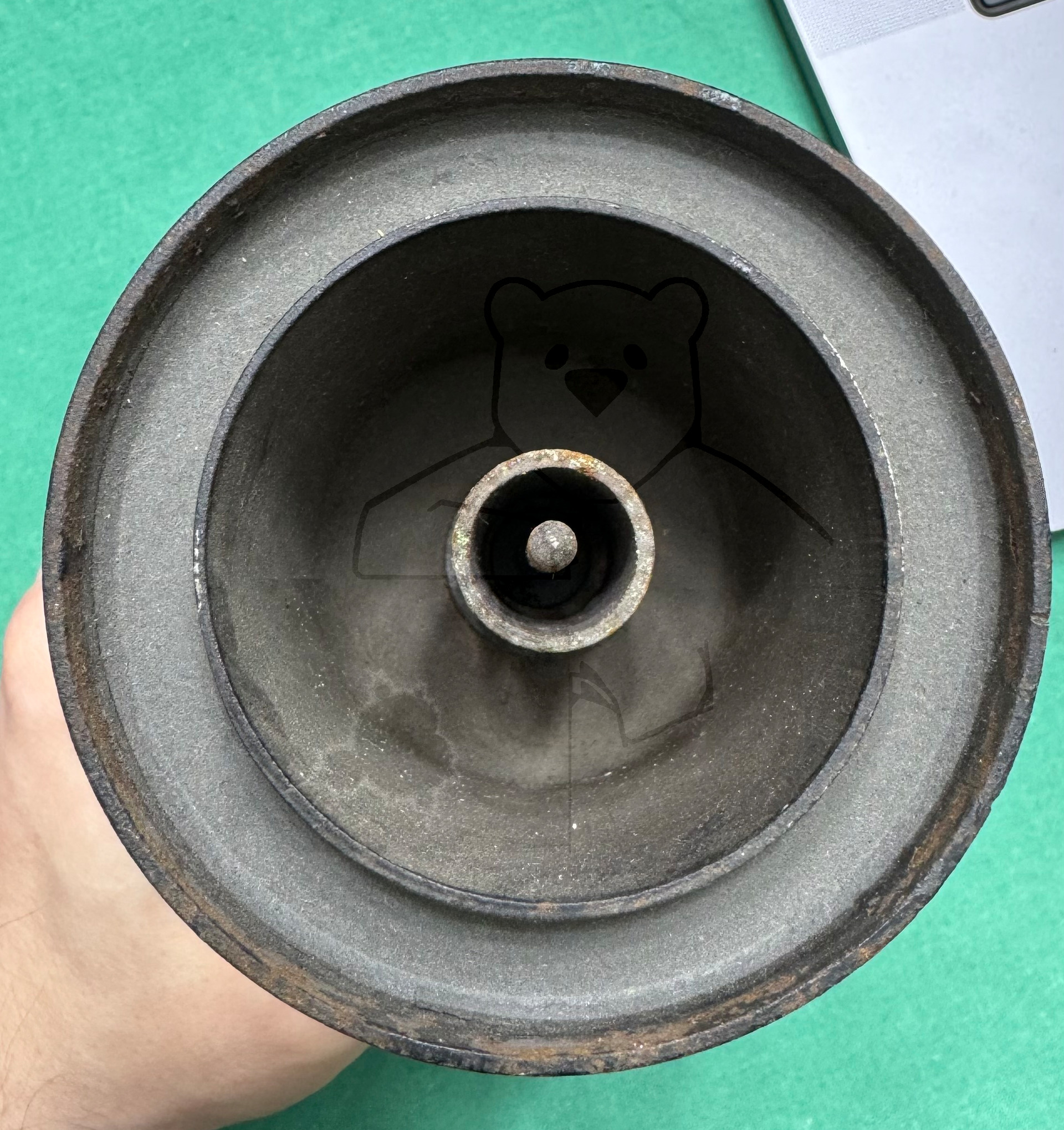

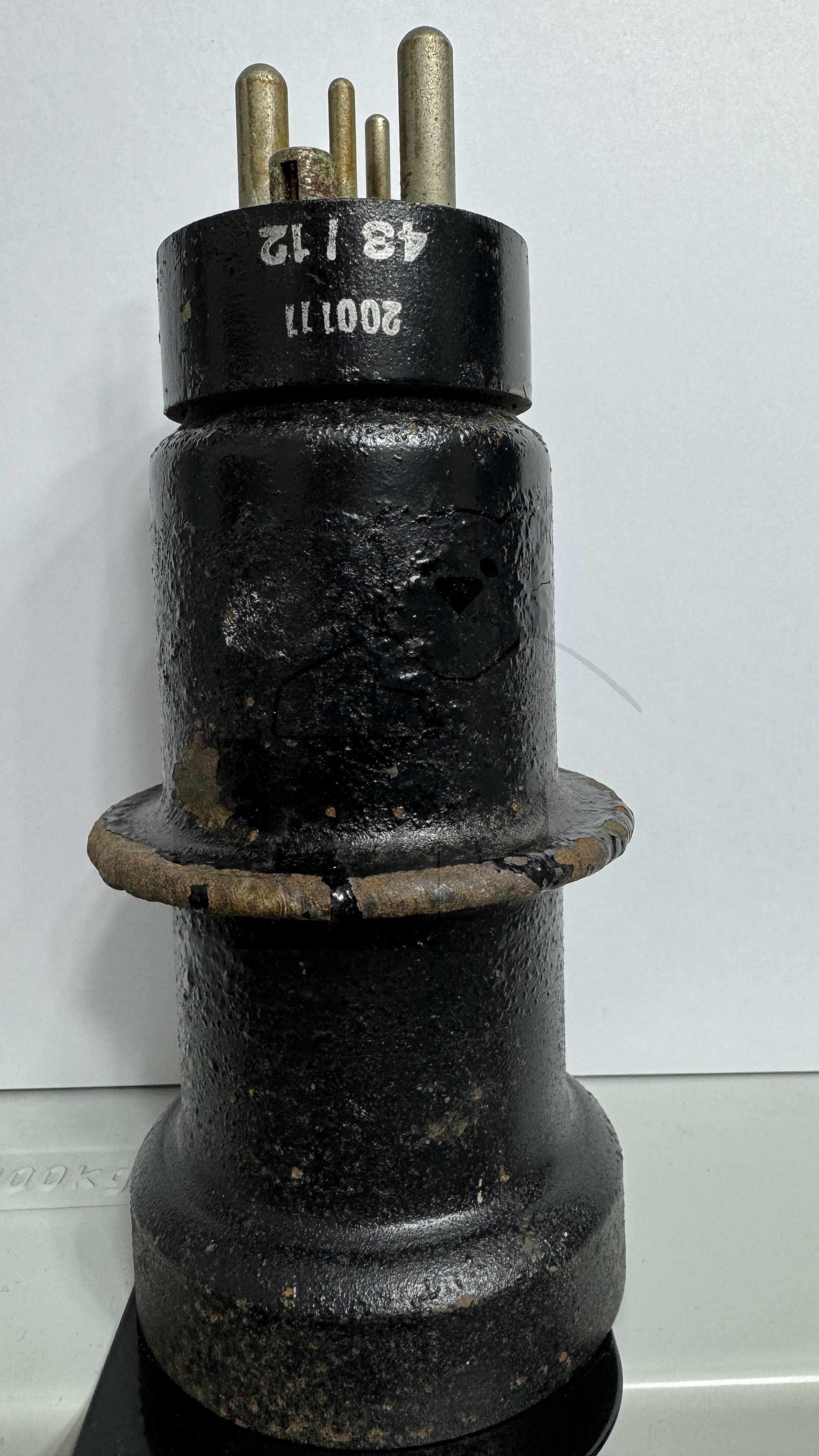

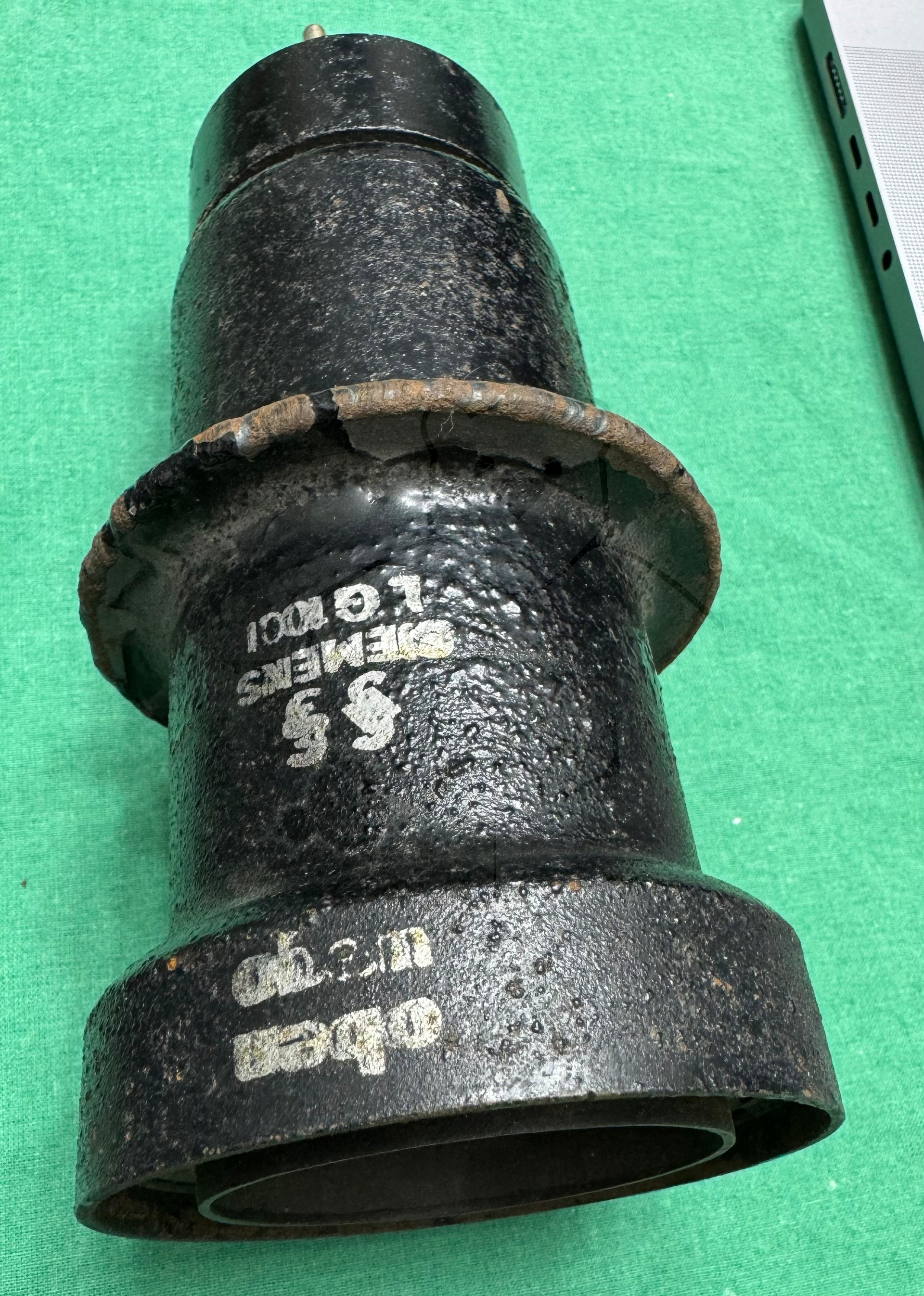

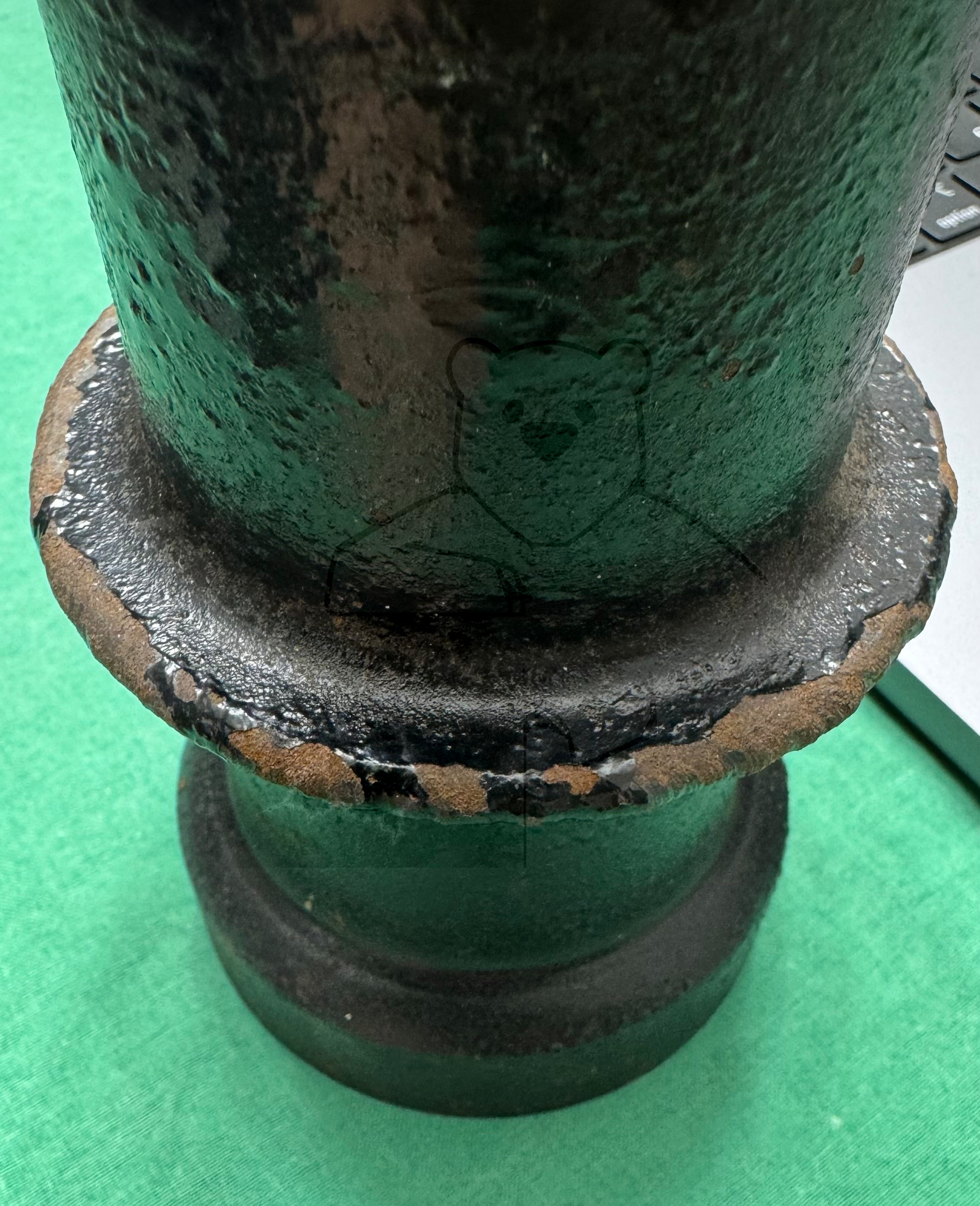

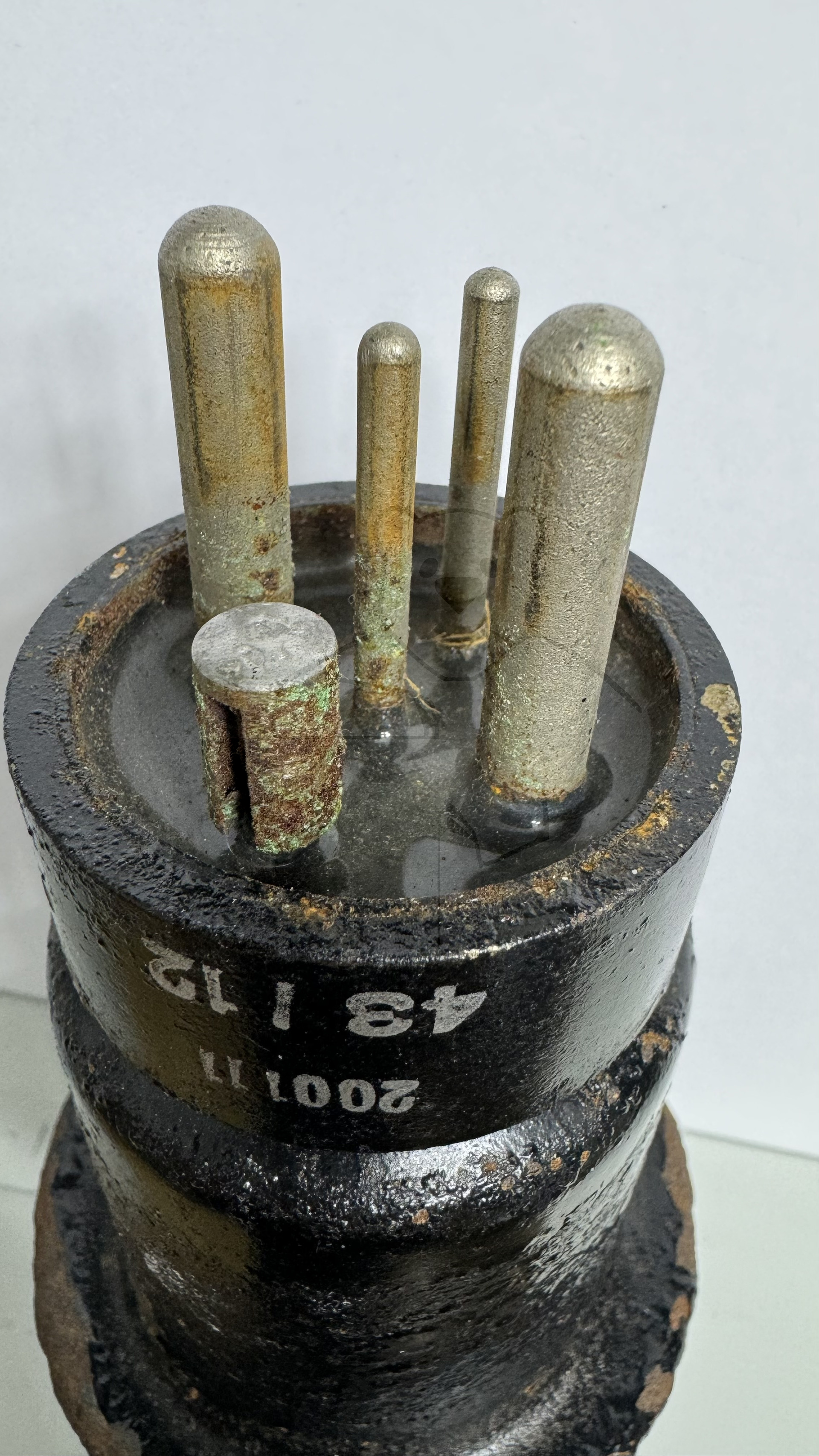

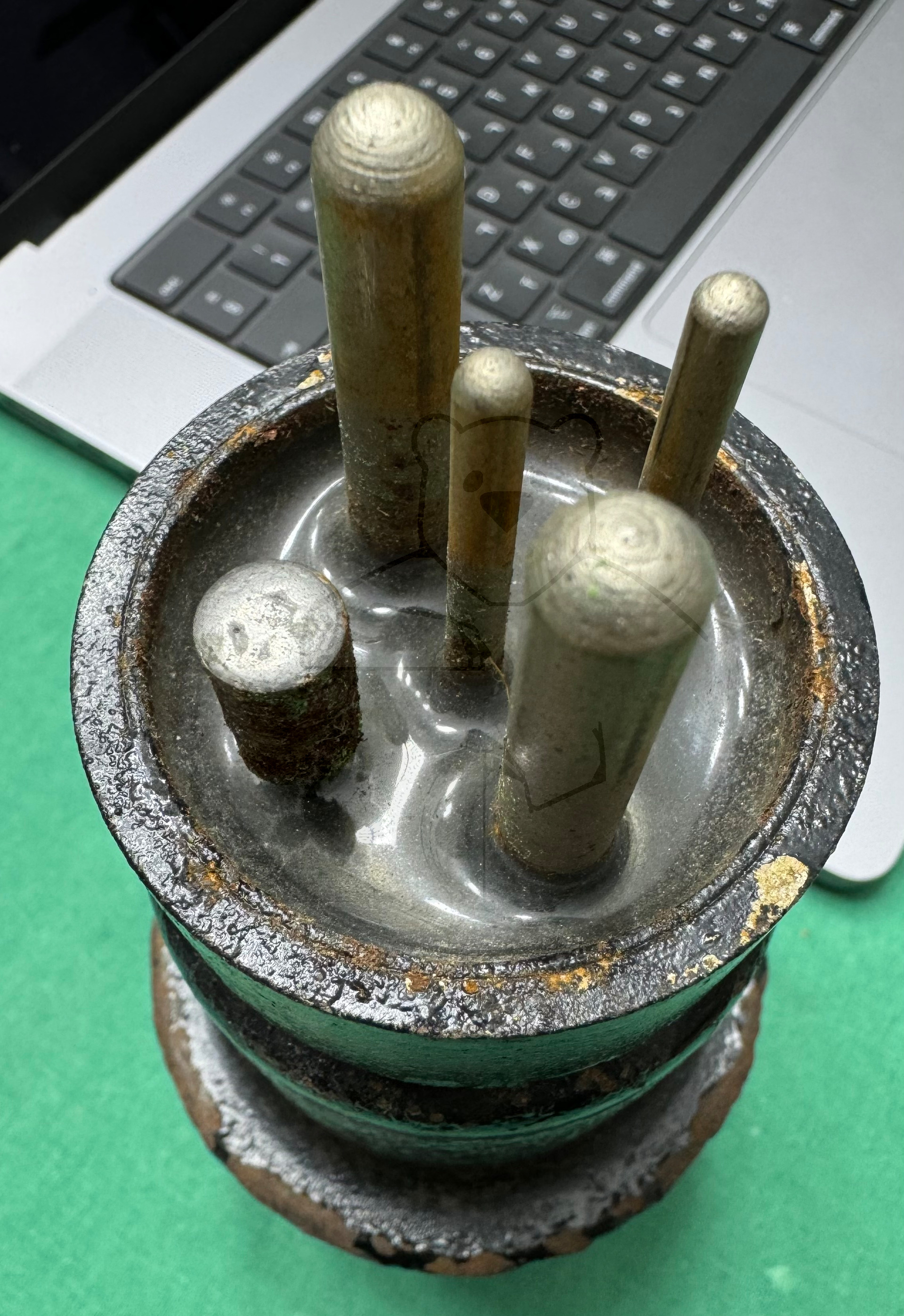

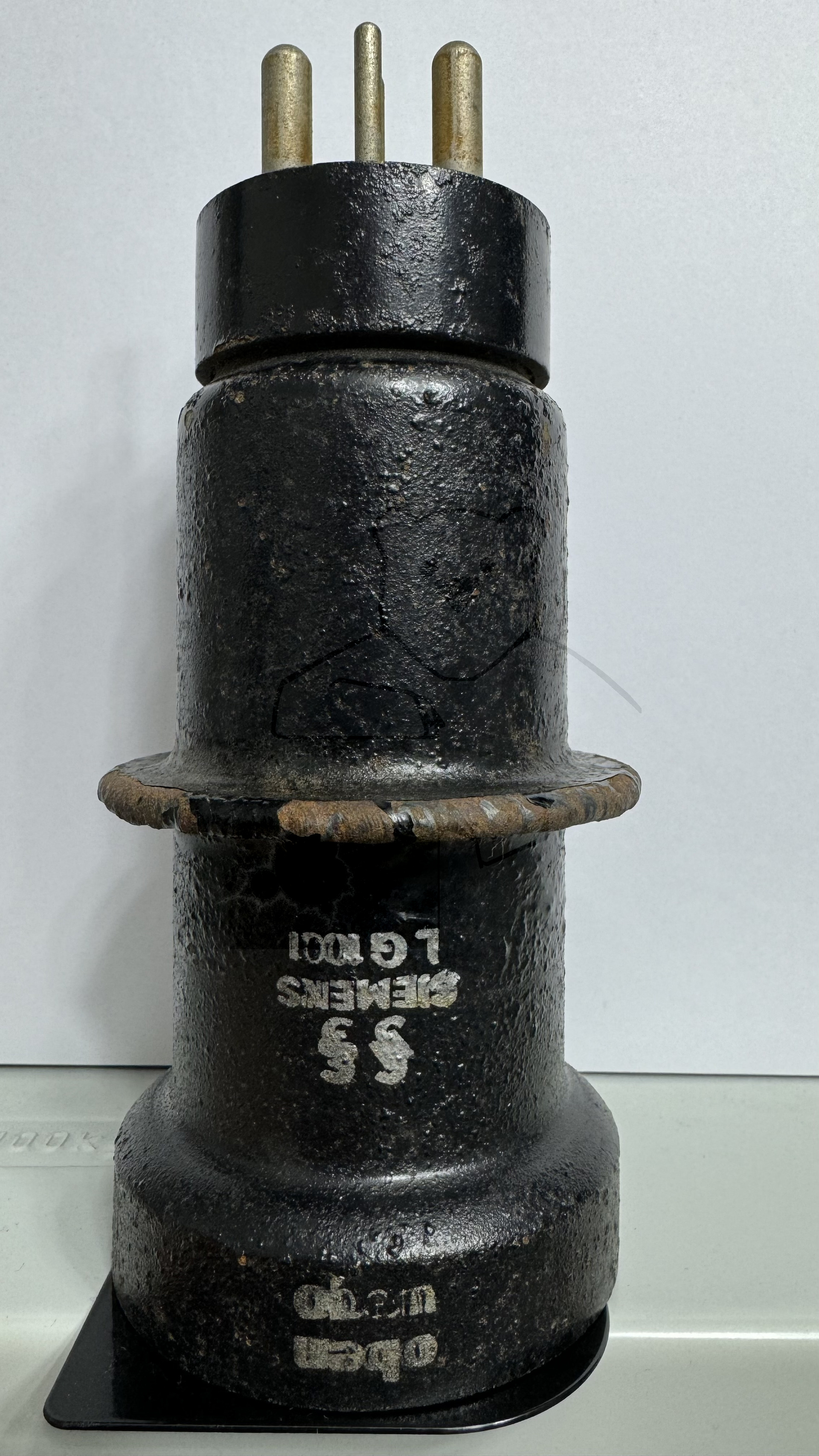

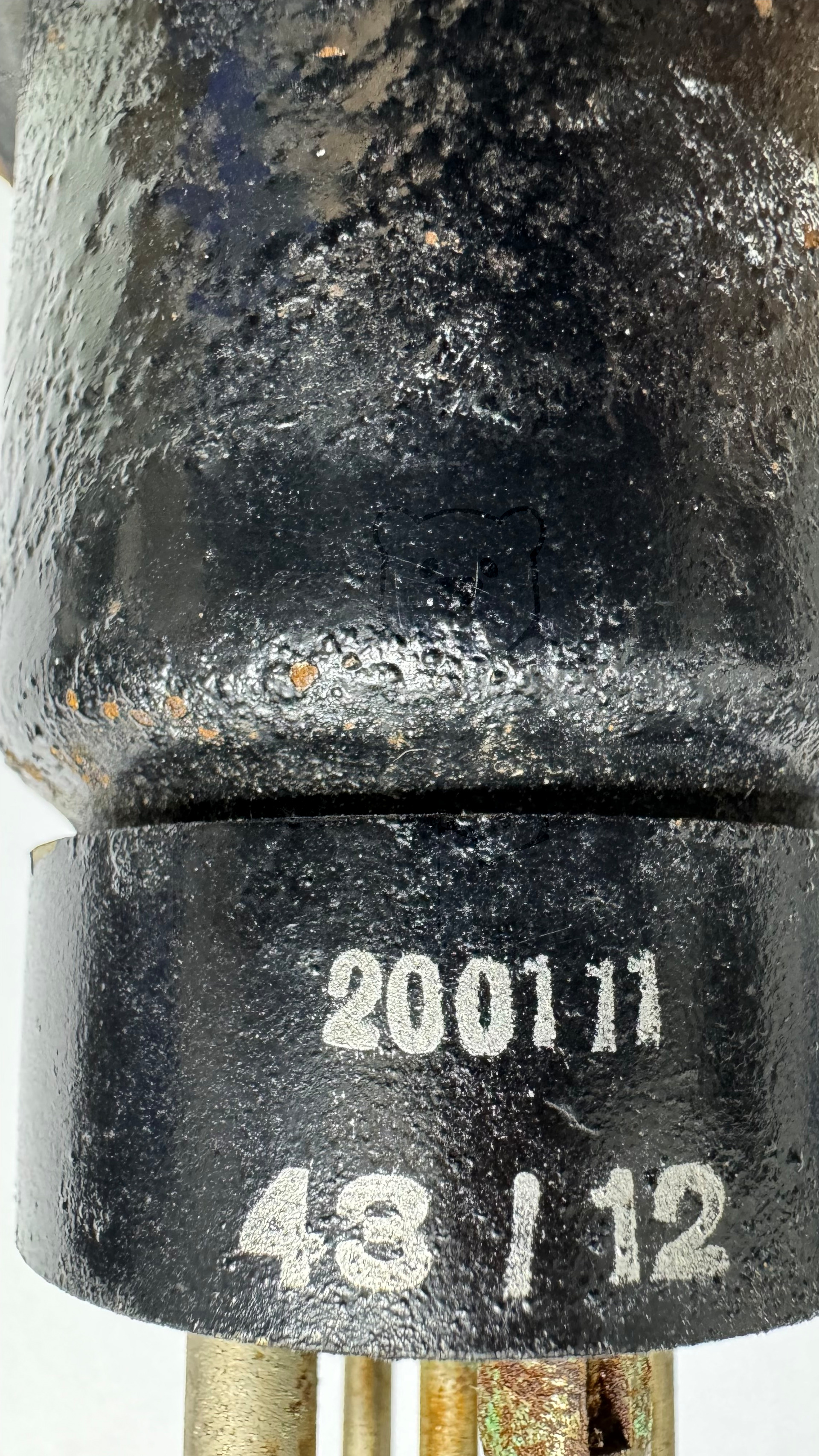

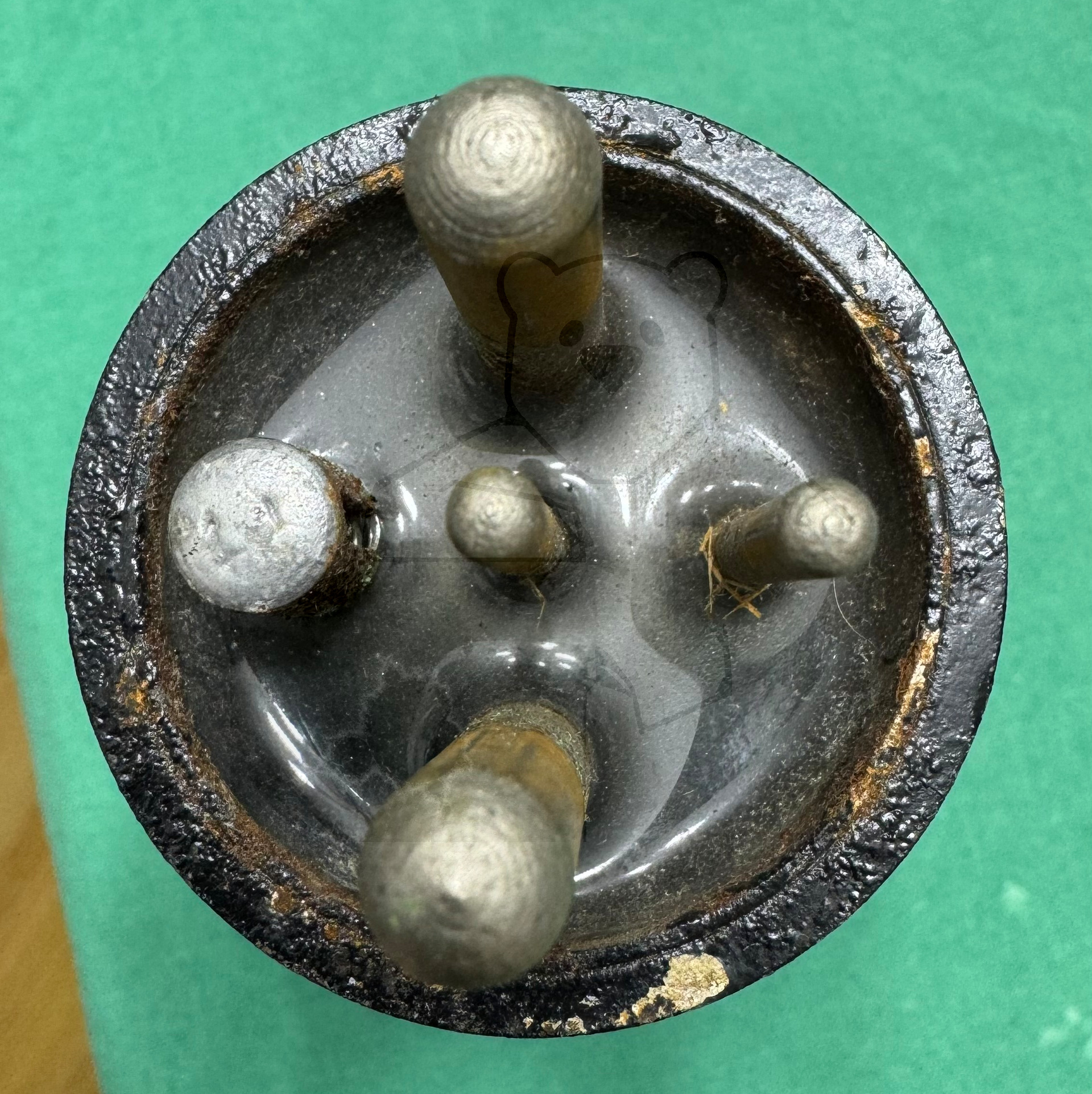

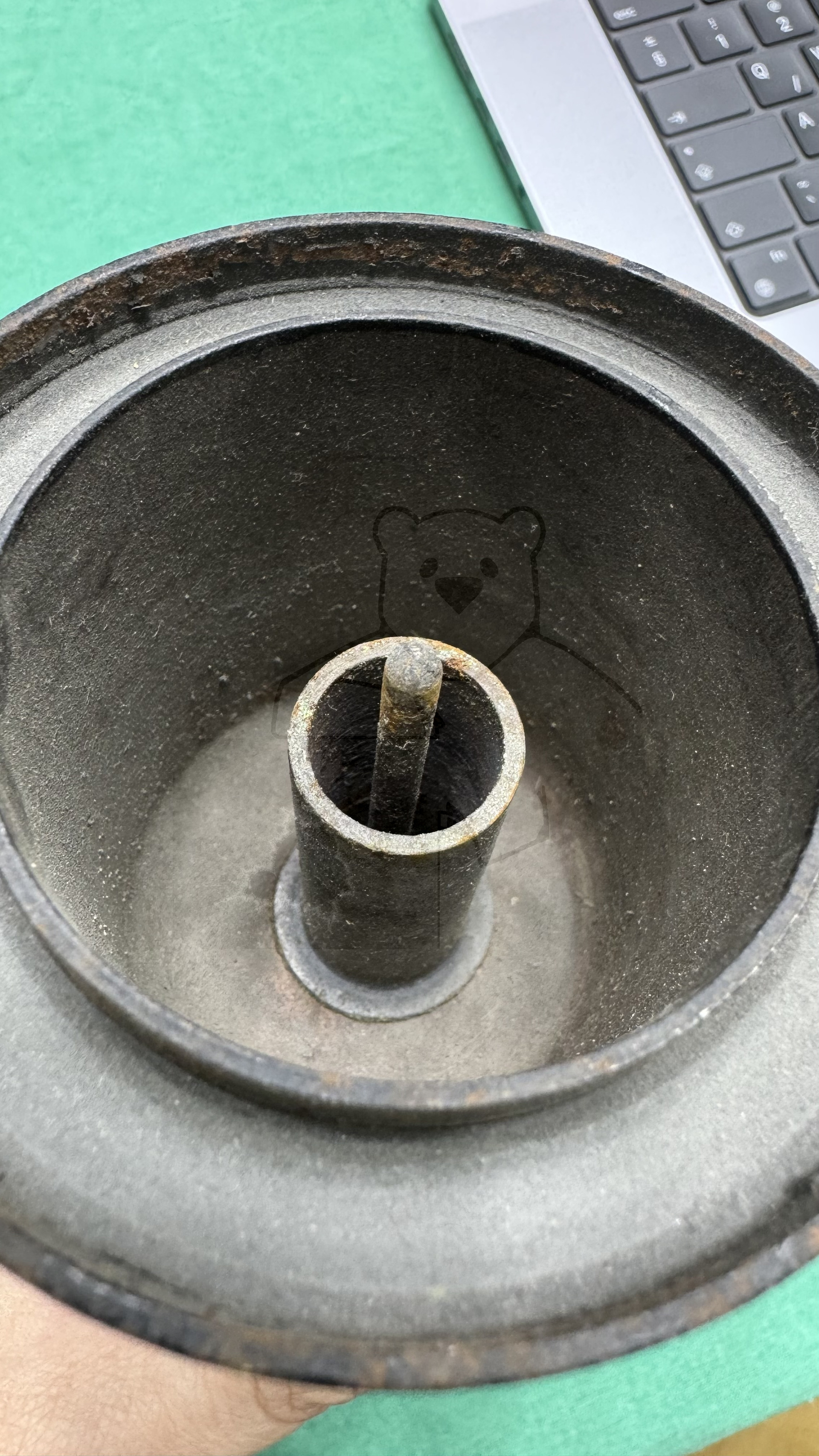

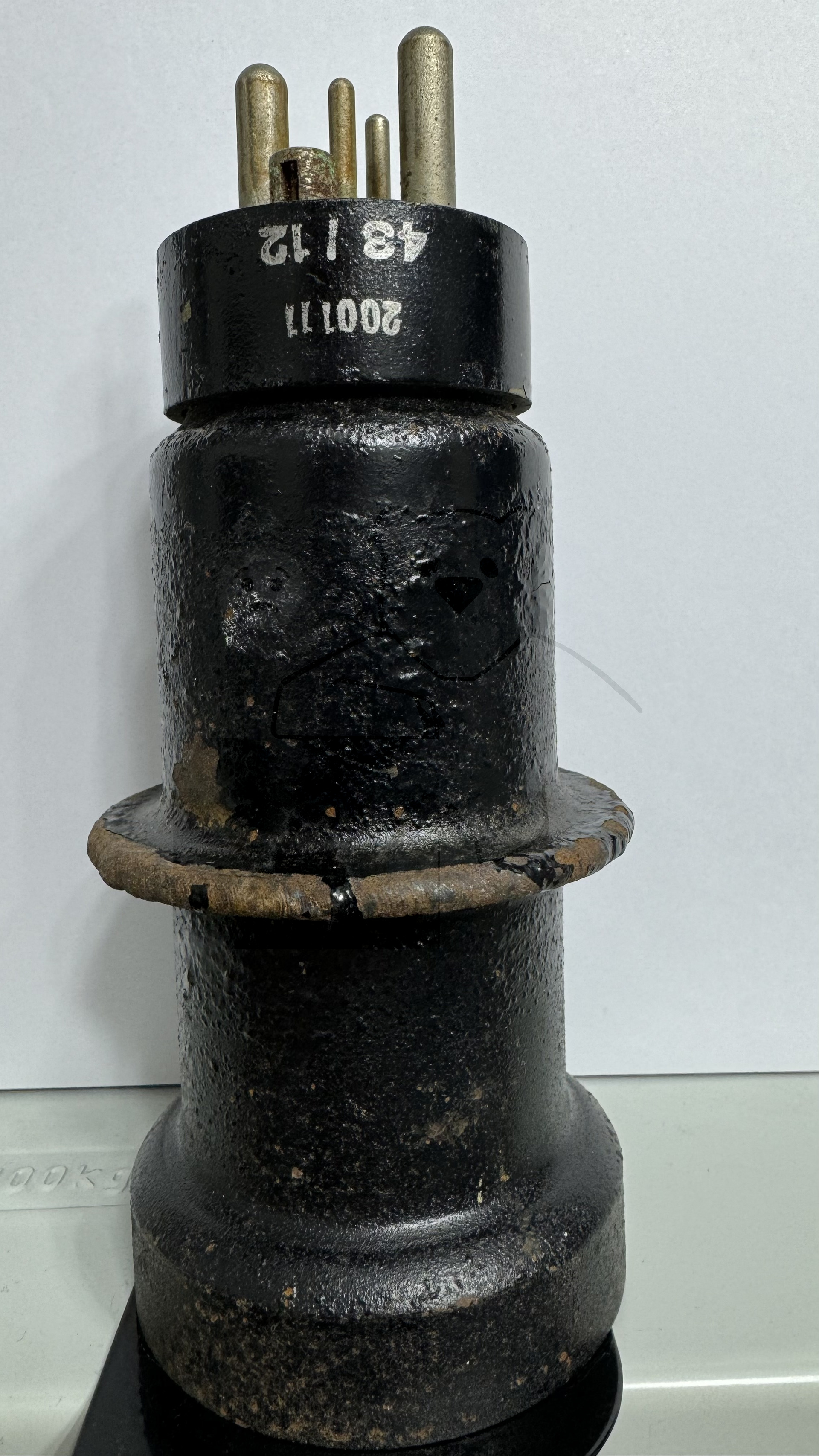

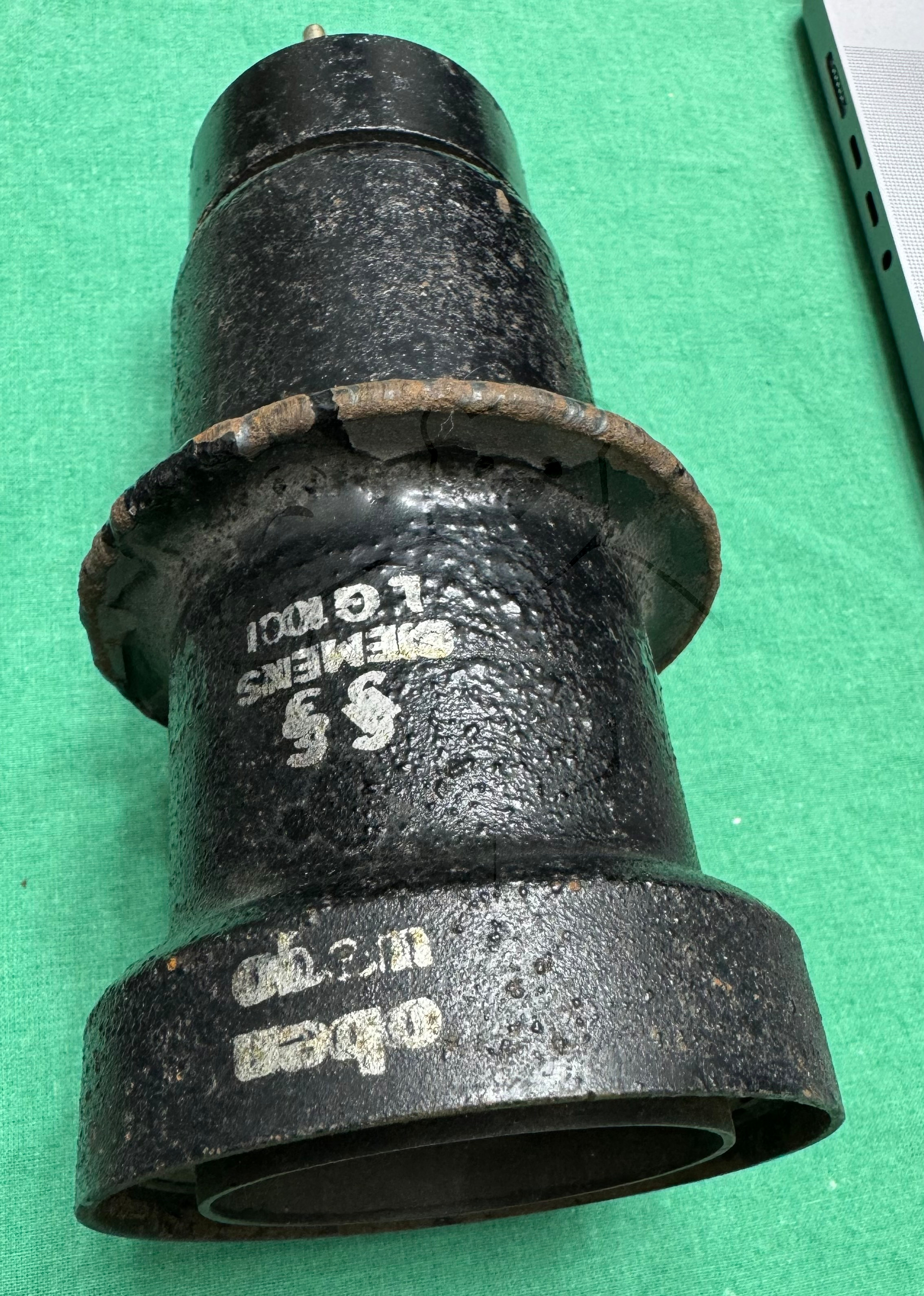

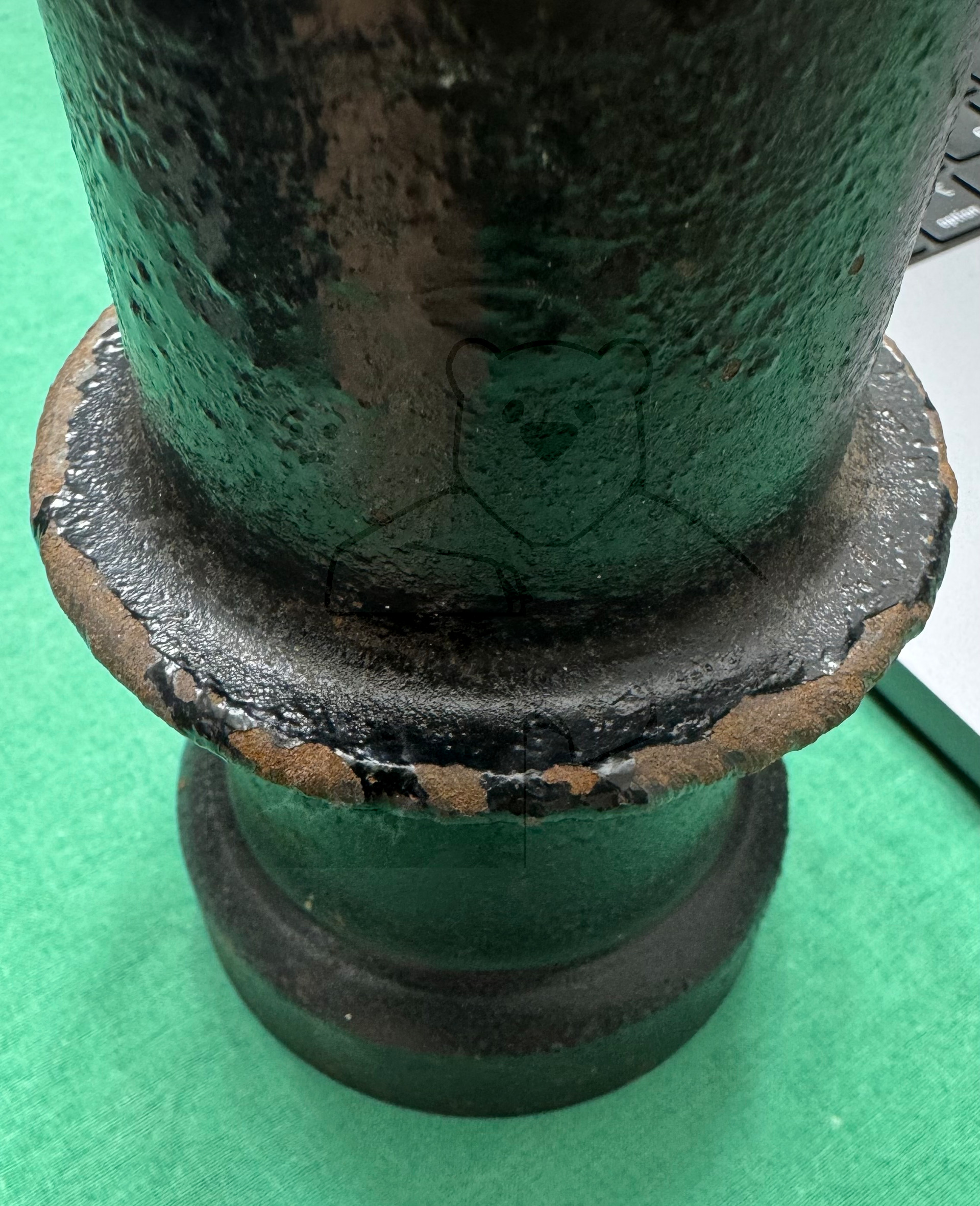

Daten und Bilder der Röhre: LG1001

🔎 Beschreibung der Röhre: LG1001

Name	LG1001
Vergleichsname
Heizspannung (Volt)	3
Heizstrom (Ampère)	29
Art der Heizung	Direkt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 12:46:17

🔎 Beschreibung der Systeme für die Röhre: LG1001

	System 1
Kathode	f
Gitter 1	g
Gitter 2	gz
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

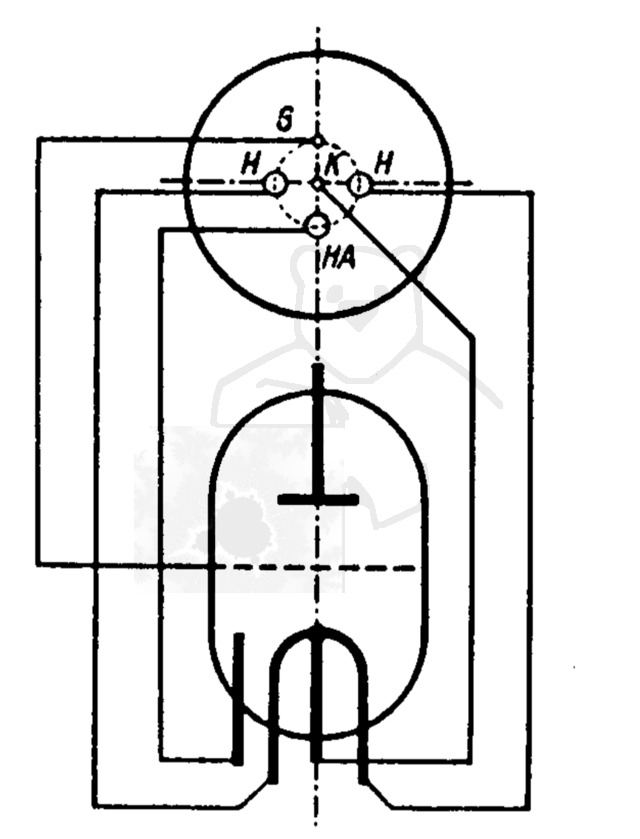

🔎 Sockelschaltung der LG1001

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LG1001
Anwendung LG1000 und LG1001 Telefunken [www.tubedata.info].pdf (74 kB)
Datenblatt LG1000 LG1001 [www.tubedata.info].pdf (74 kB)
Datenblatt LG1001 Telefunken [www.tubedata.info].pdf (300 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
