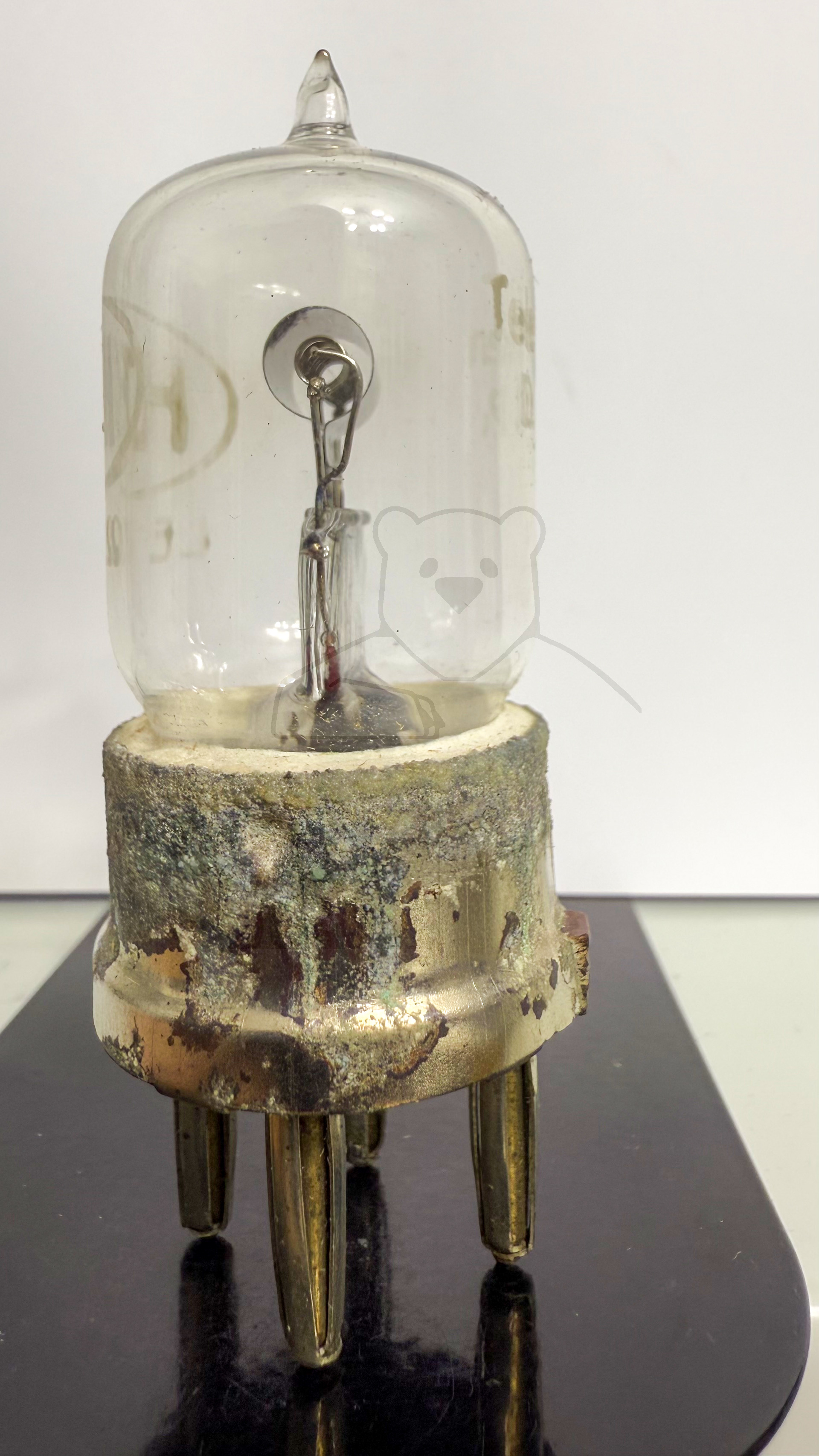

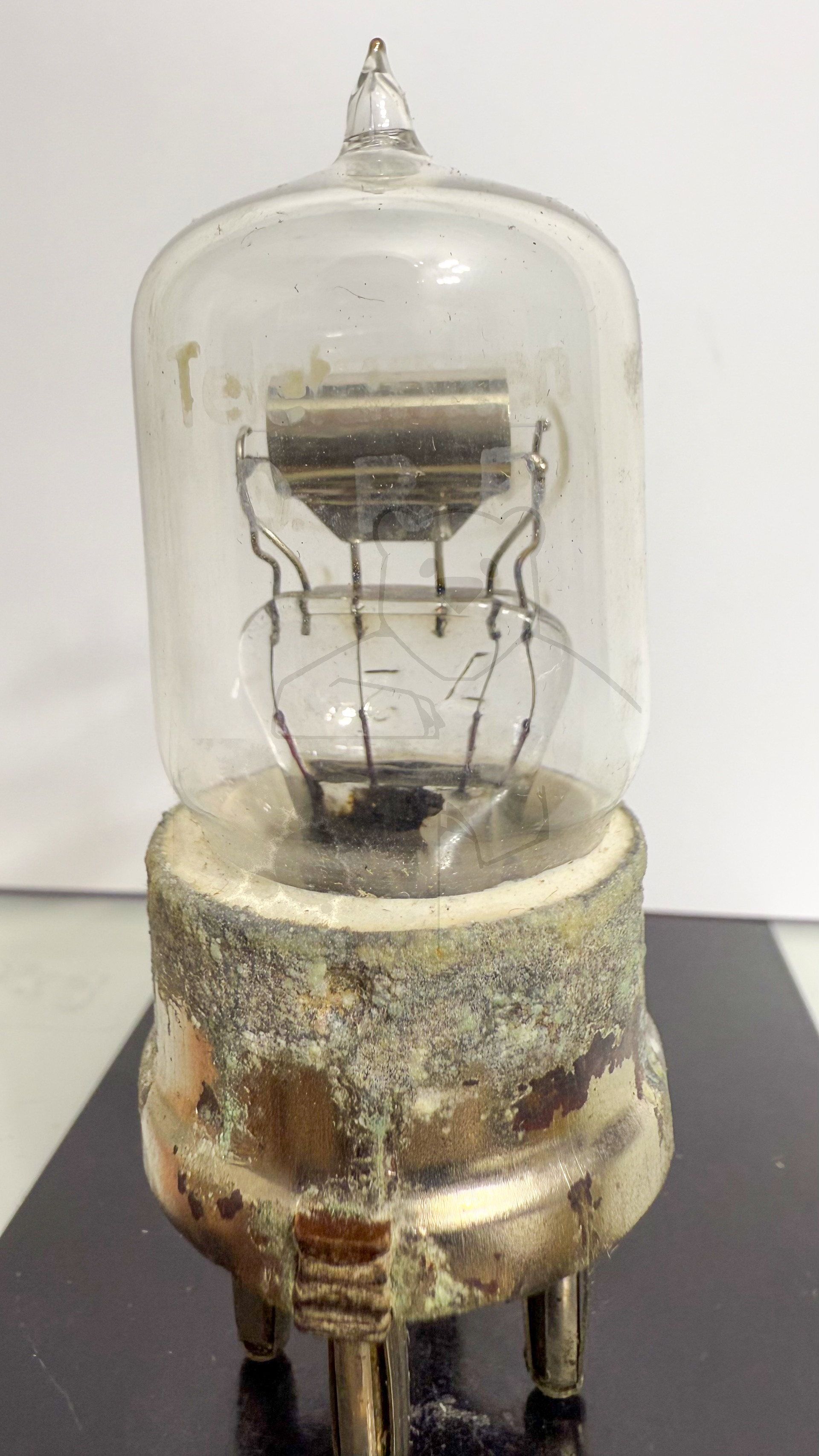

Daten und Bilder der Röhre: LE229 (Huth)

🔎 Beschreibung der Röhre: LE229 (Huth)

Name	LE229 (Huth)
Vergleichsname
Heizspannung (Volt)	2,5 - 3,1
Heizstrom (Ampère)	0,5 - 0,6
Art der Heizung	Direkt

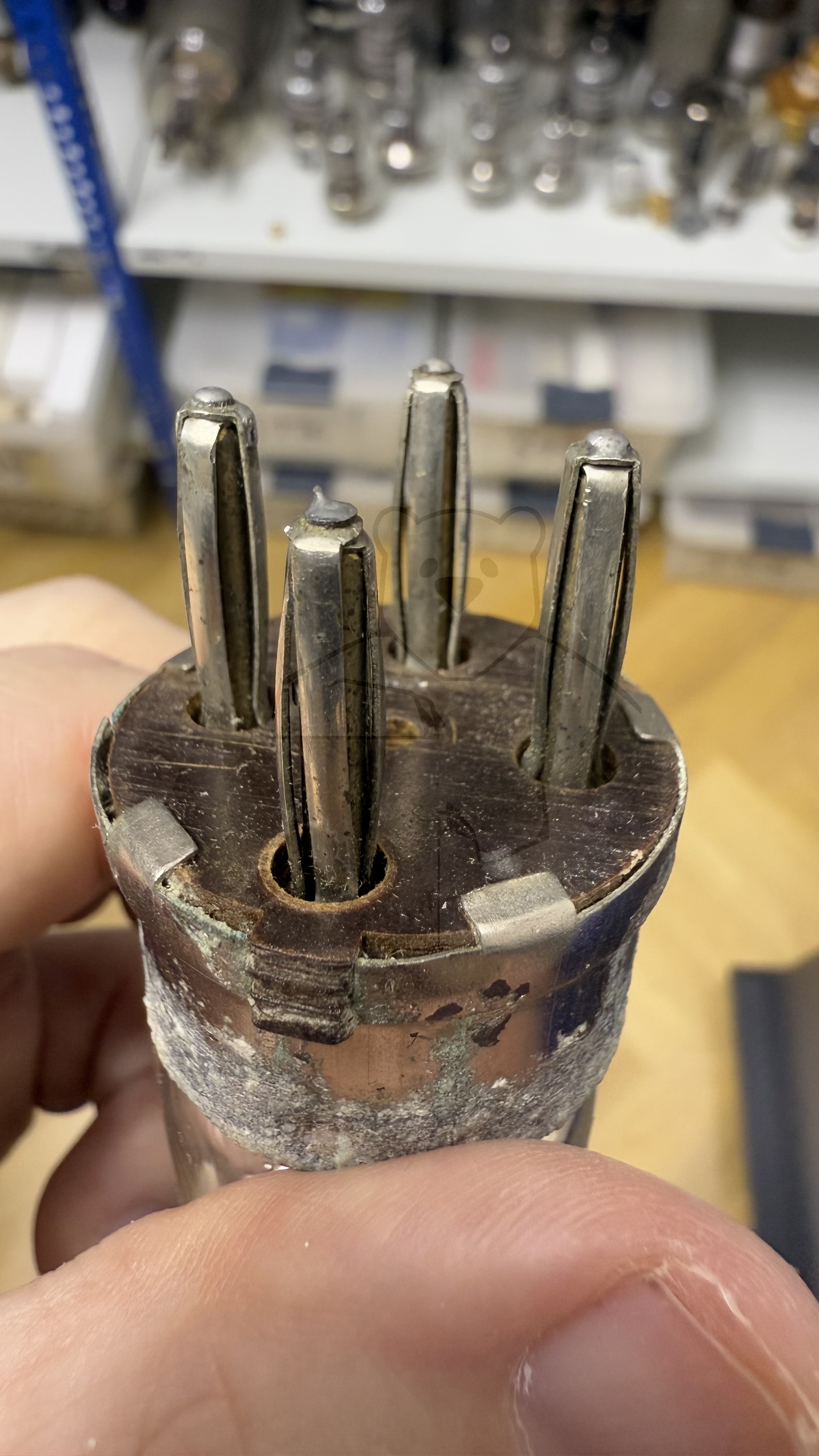

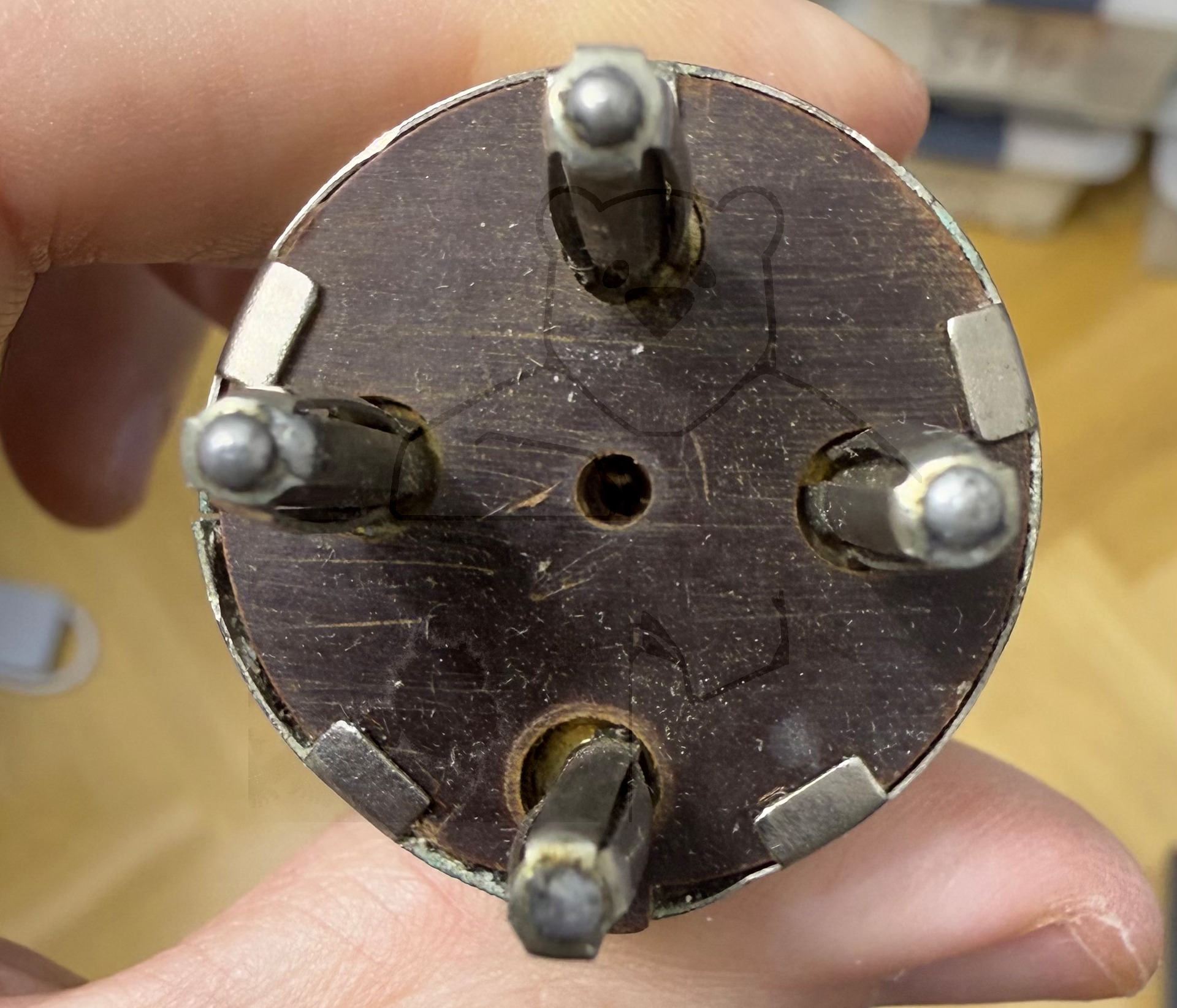

Röhren mit Sockel	→ Informationen zum Sockel: Huth-Sockel, 4pol. → Liste aller Röhren mit: Huth-Sockel, 4pol.
Zusätzliche Informationen
Letzte Änderung	08.10.2018 03:39:02

🔎 Beschreibung der Systeme für die Röhre: LE229 (Huth)

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Audion

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LE229 (Huth)

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LE229 (Huth)
Kurzdatenblatt LE229 Huth.pdf (922 kB)
