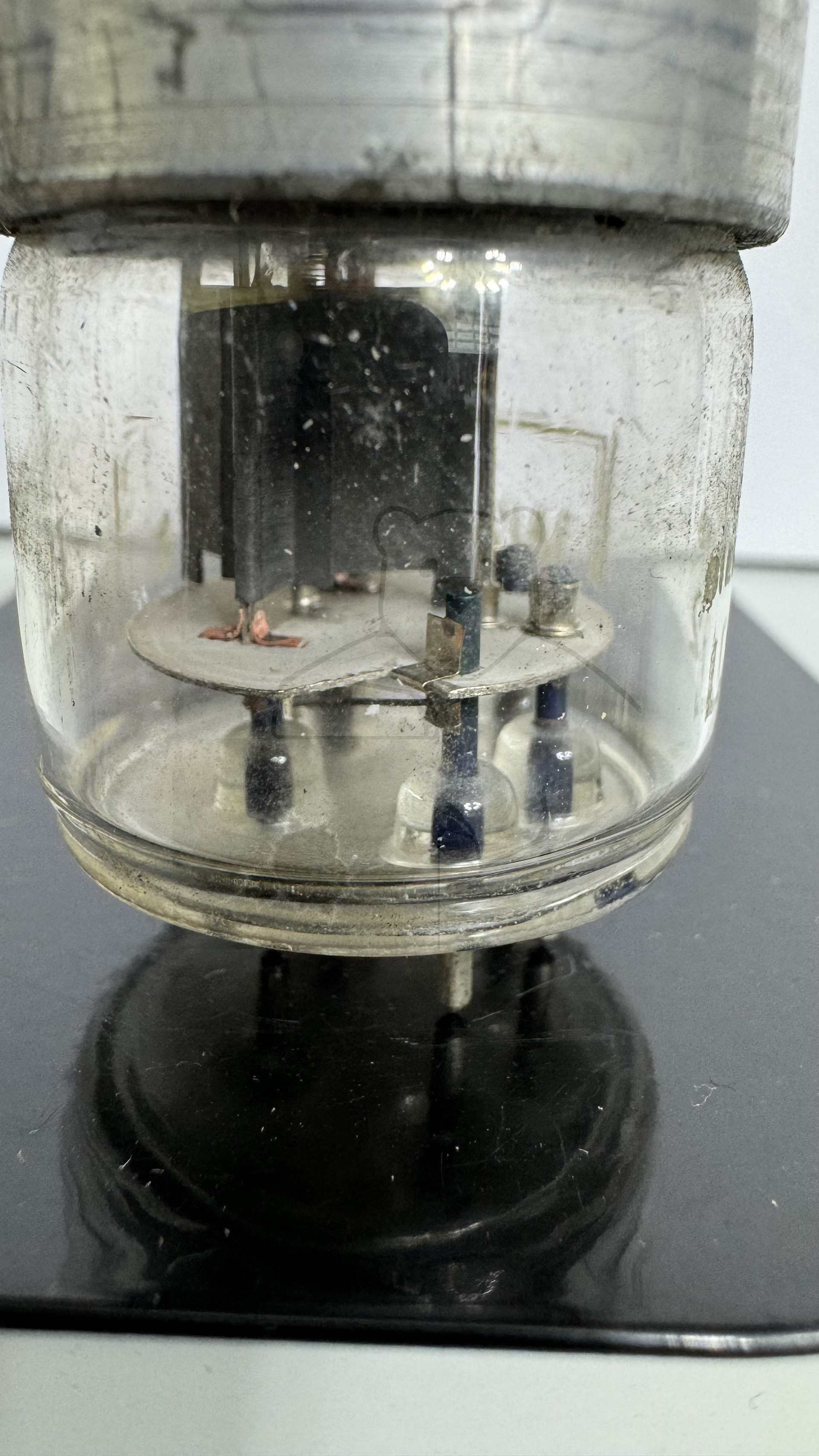

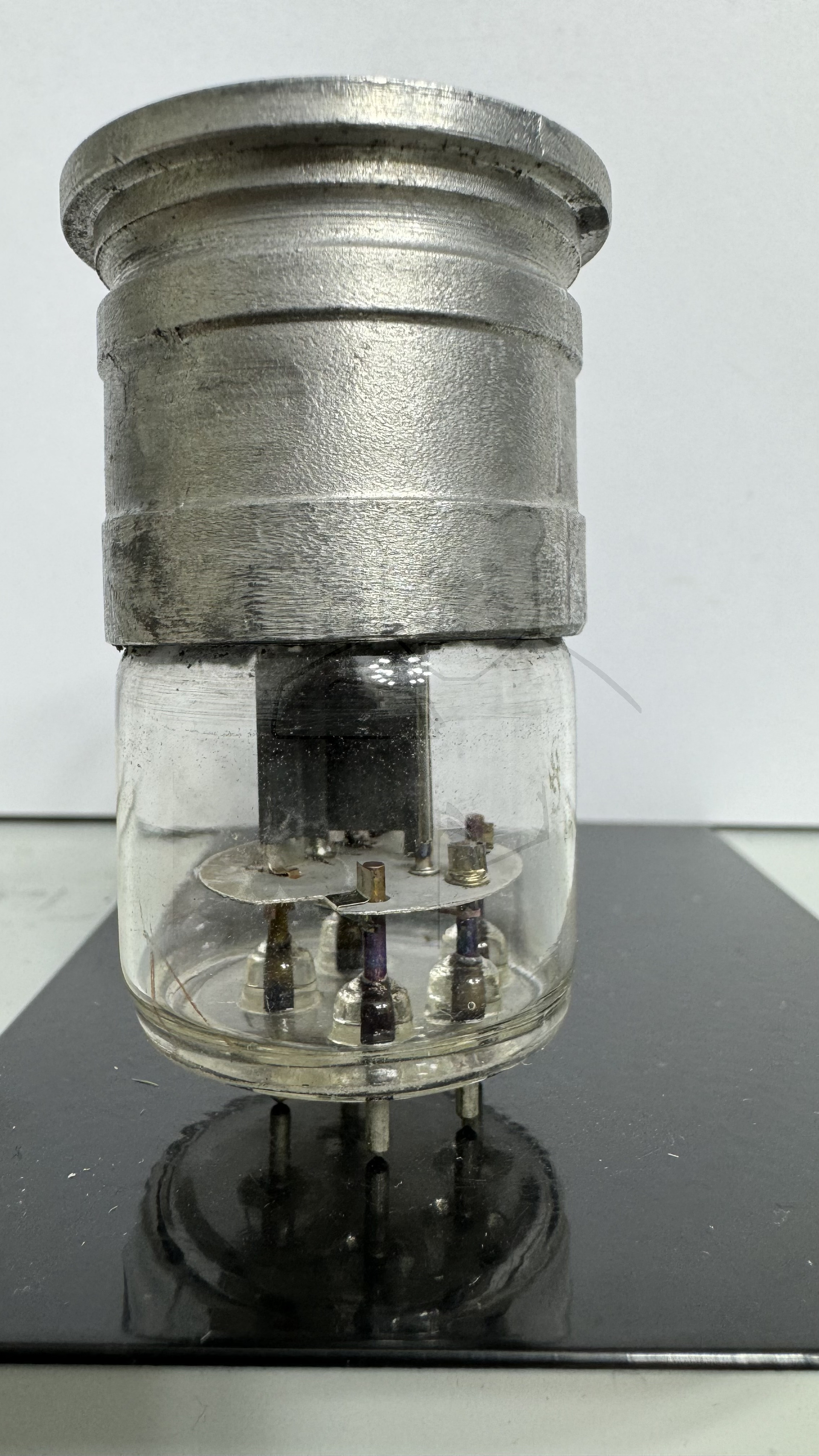

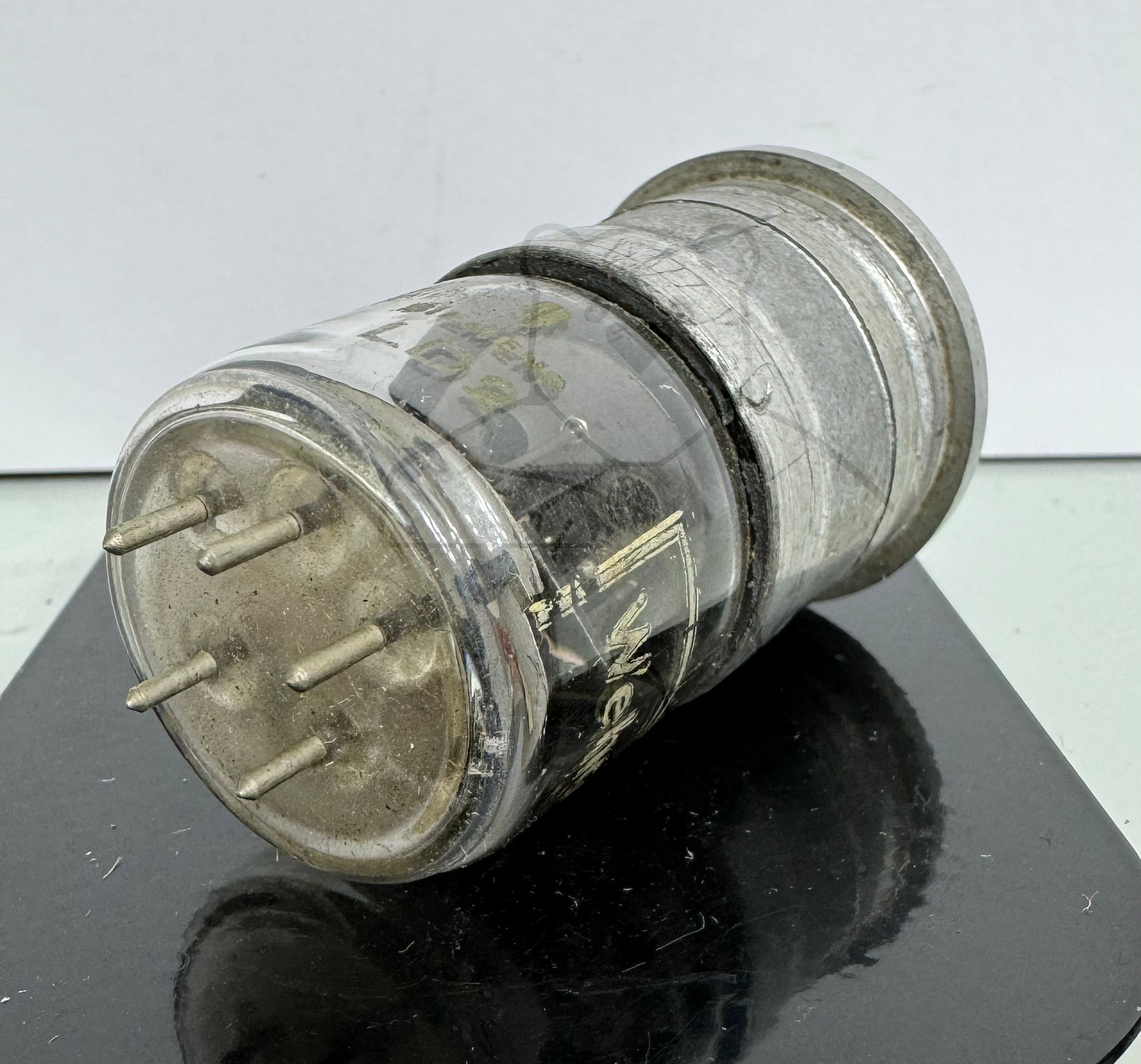

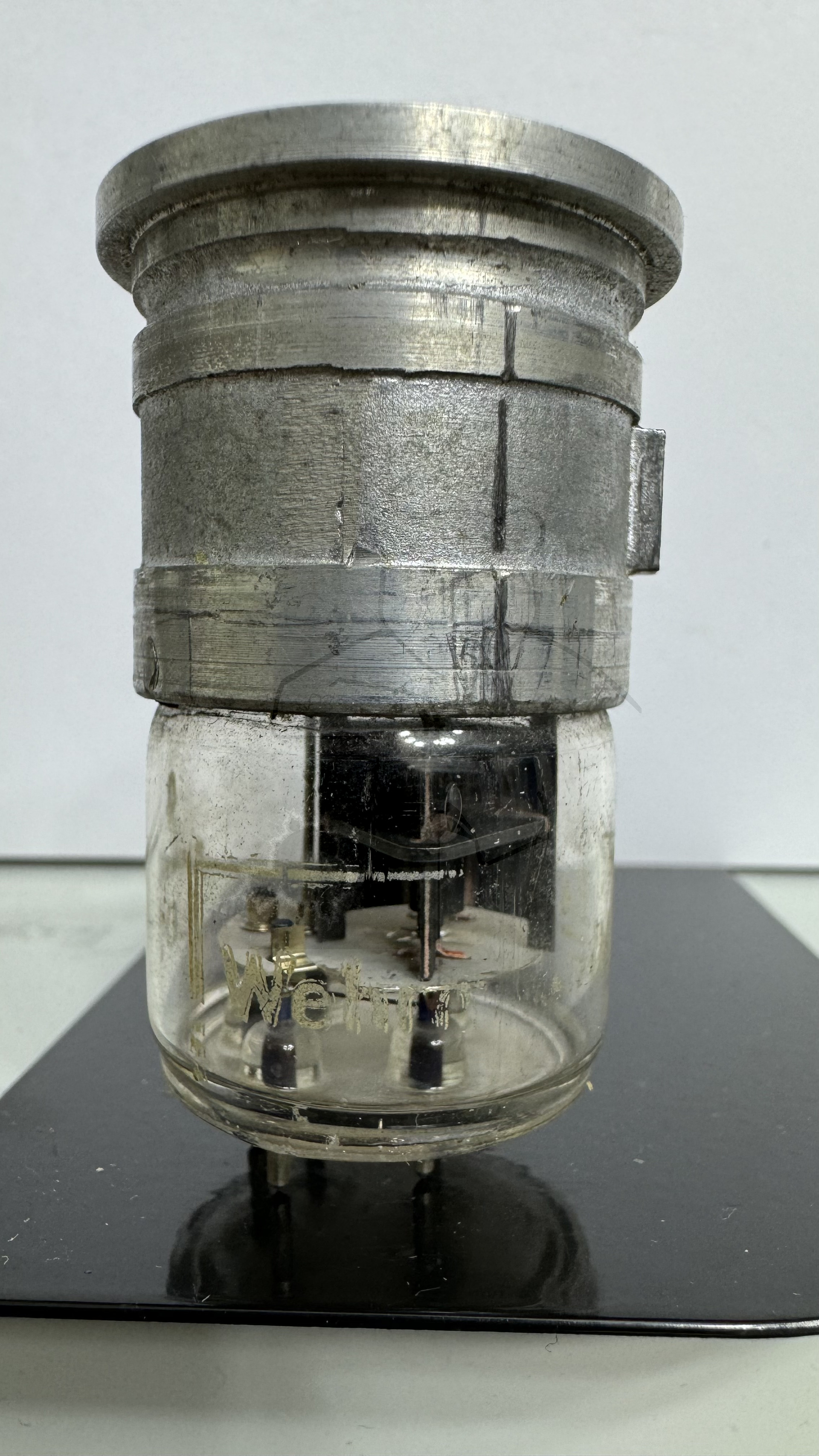

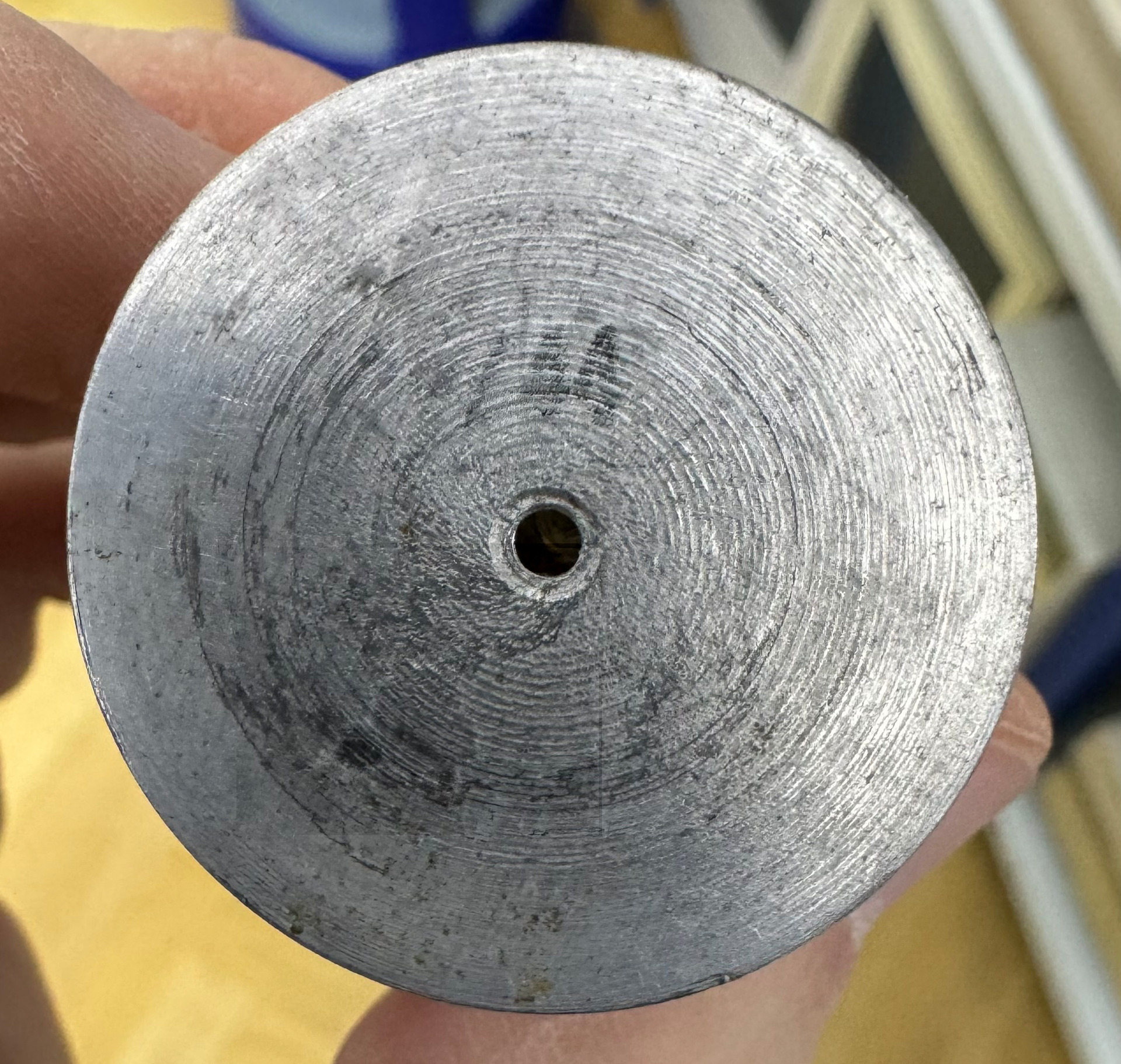

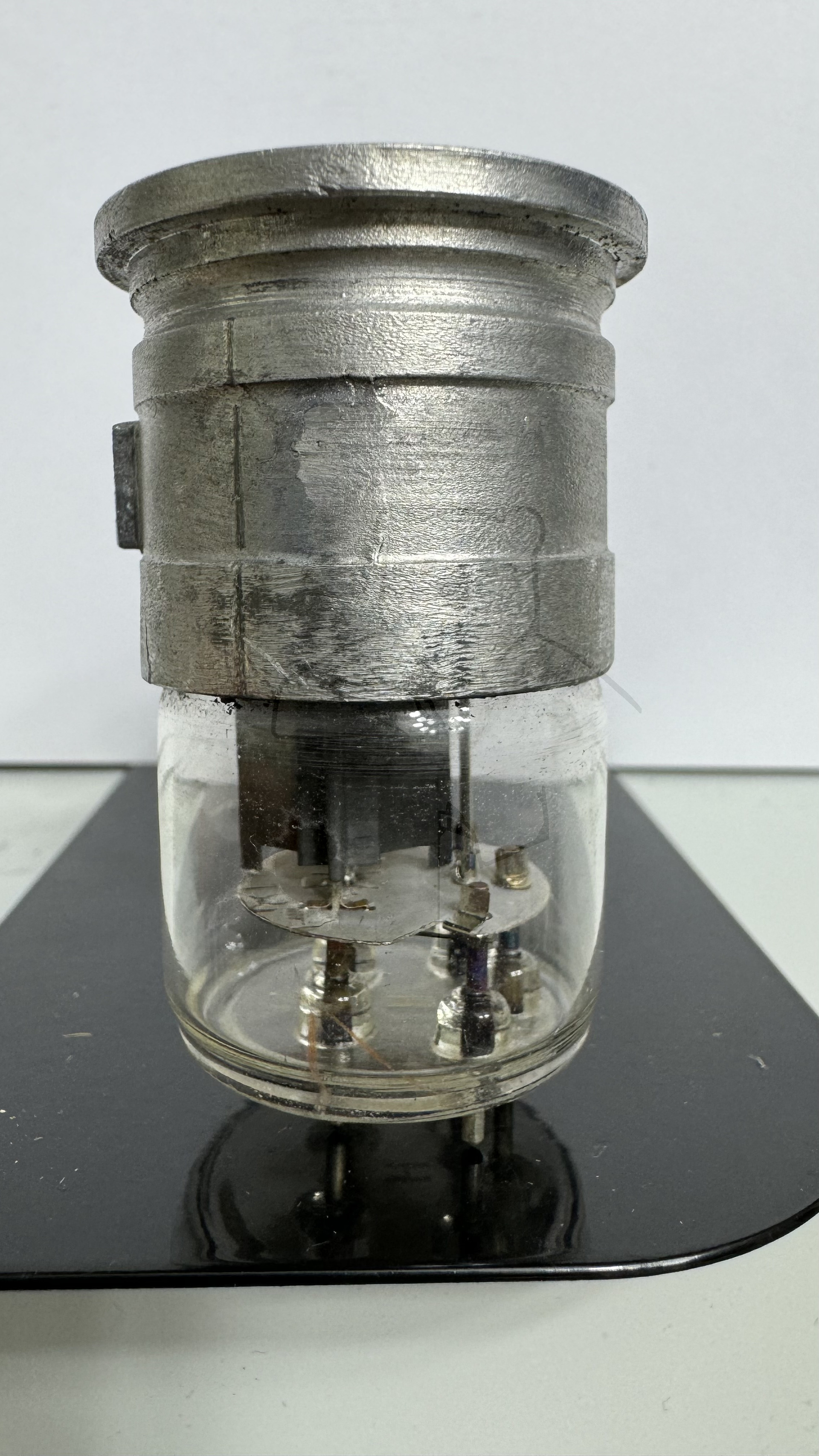

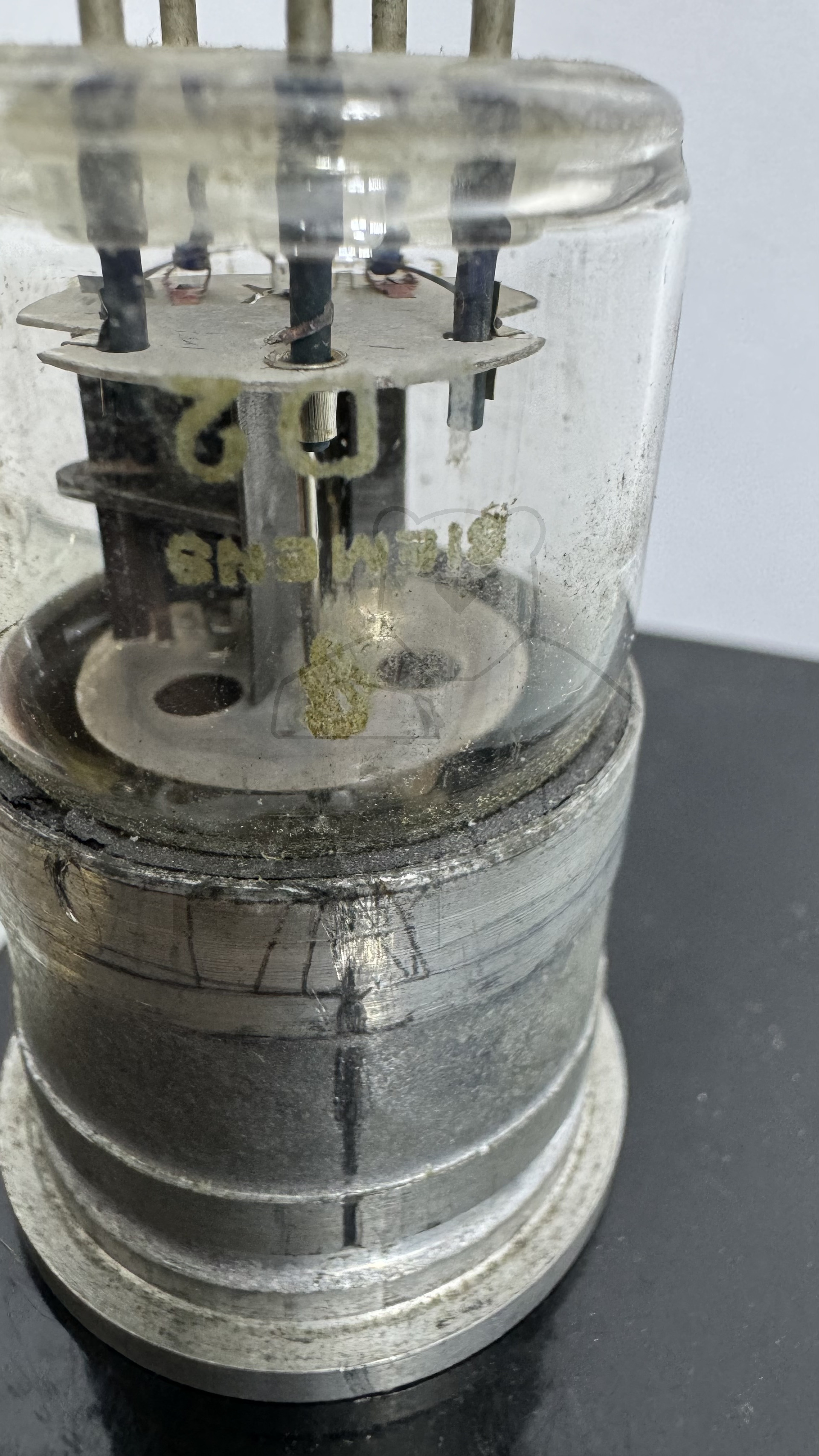

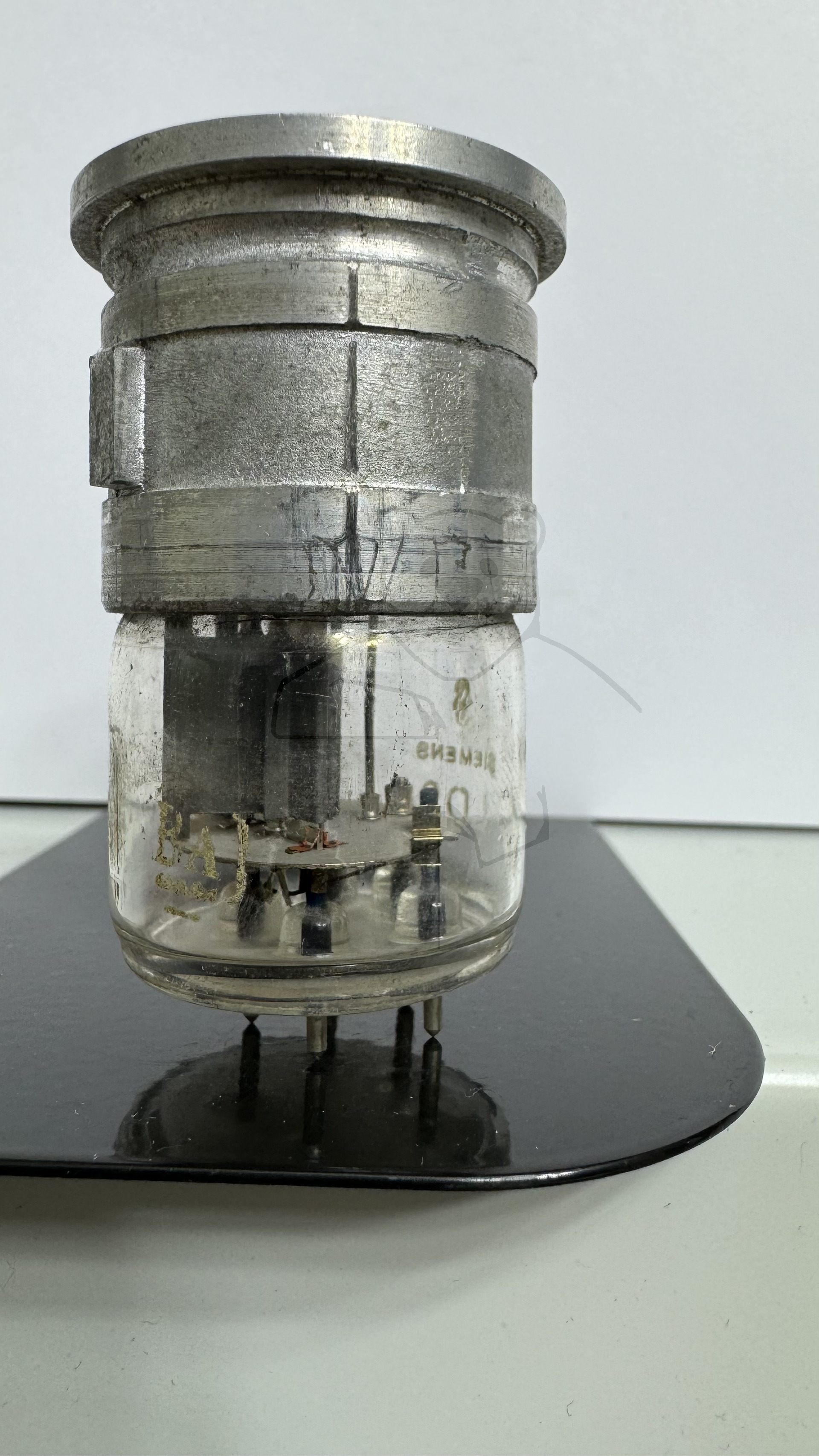

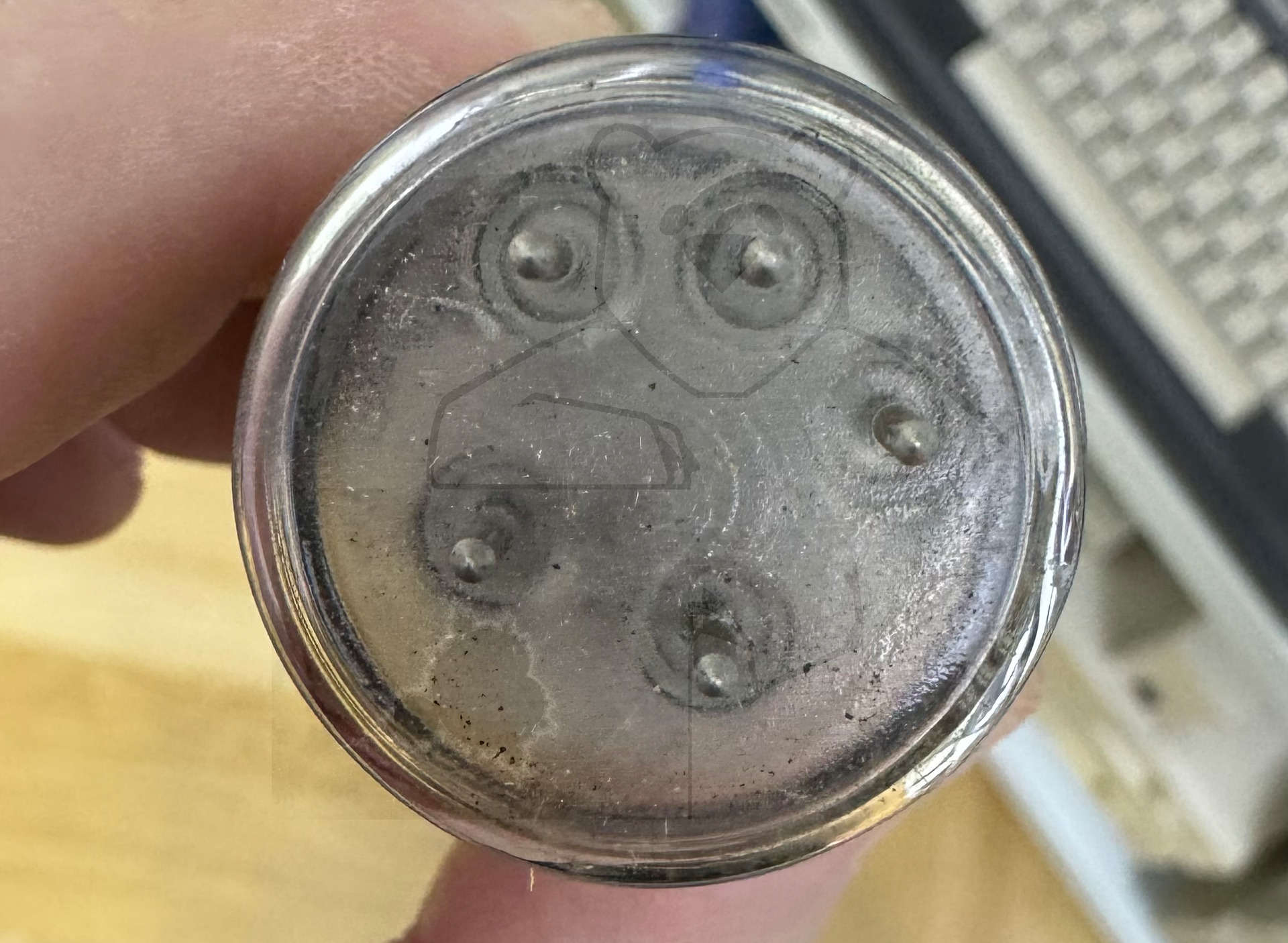

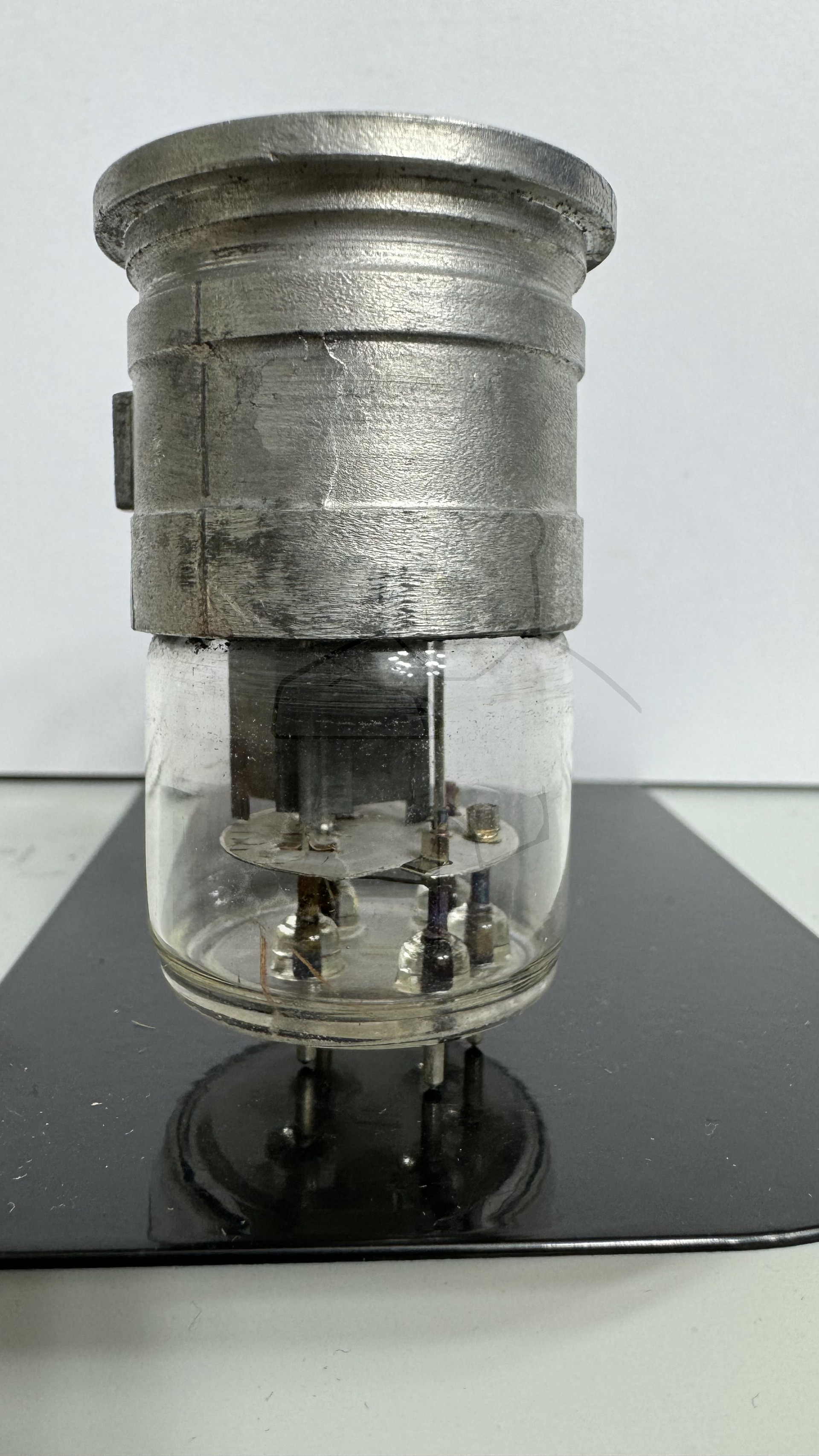

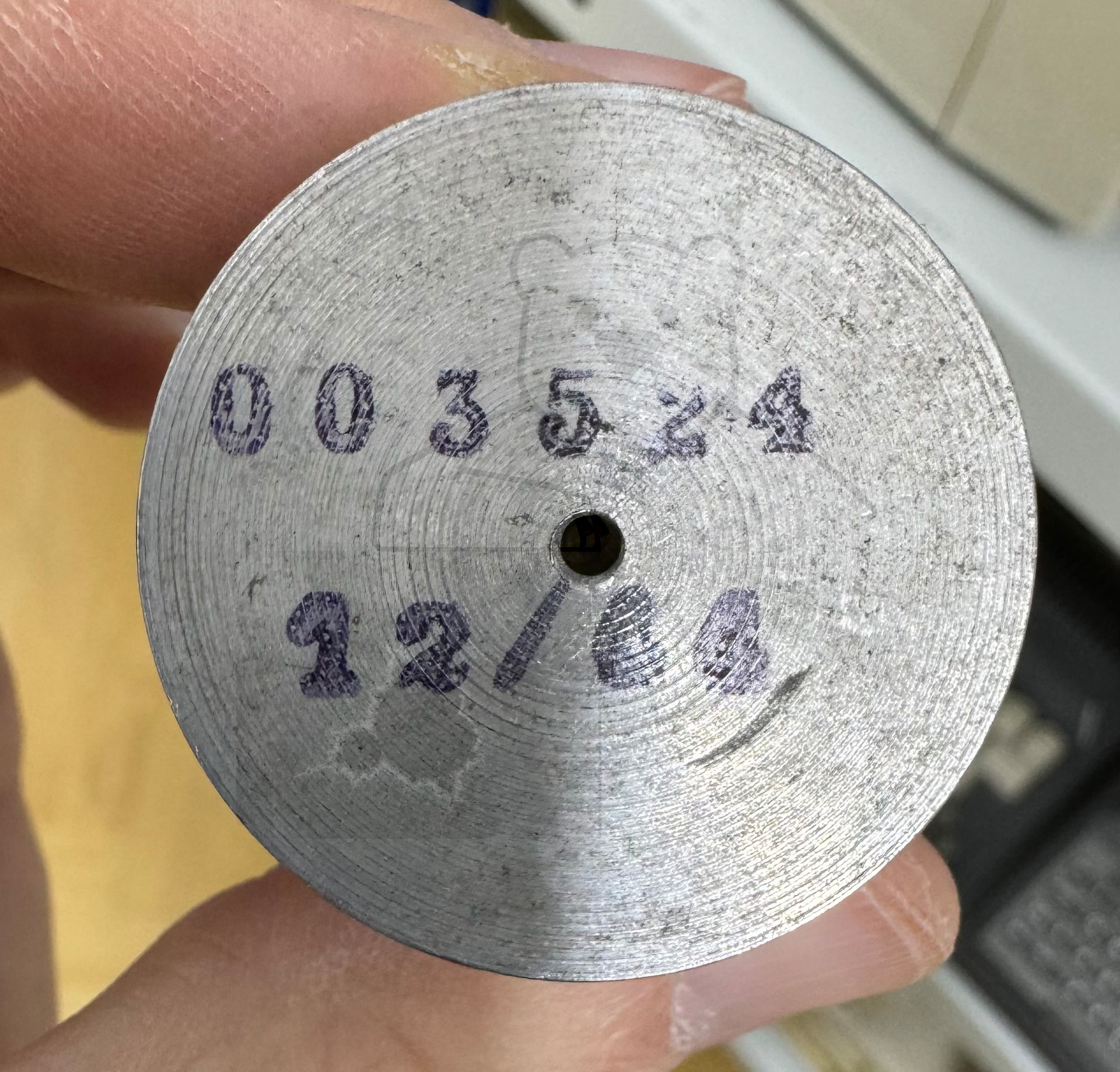

Daten und Bilder der Röhre: LD2

🔎 Beschreibung der Röhre: LD2

Name	LD2
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,175
Art der Heizung	Indirekt

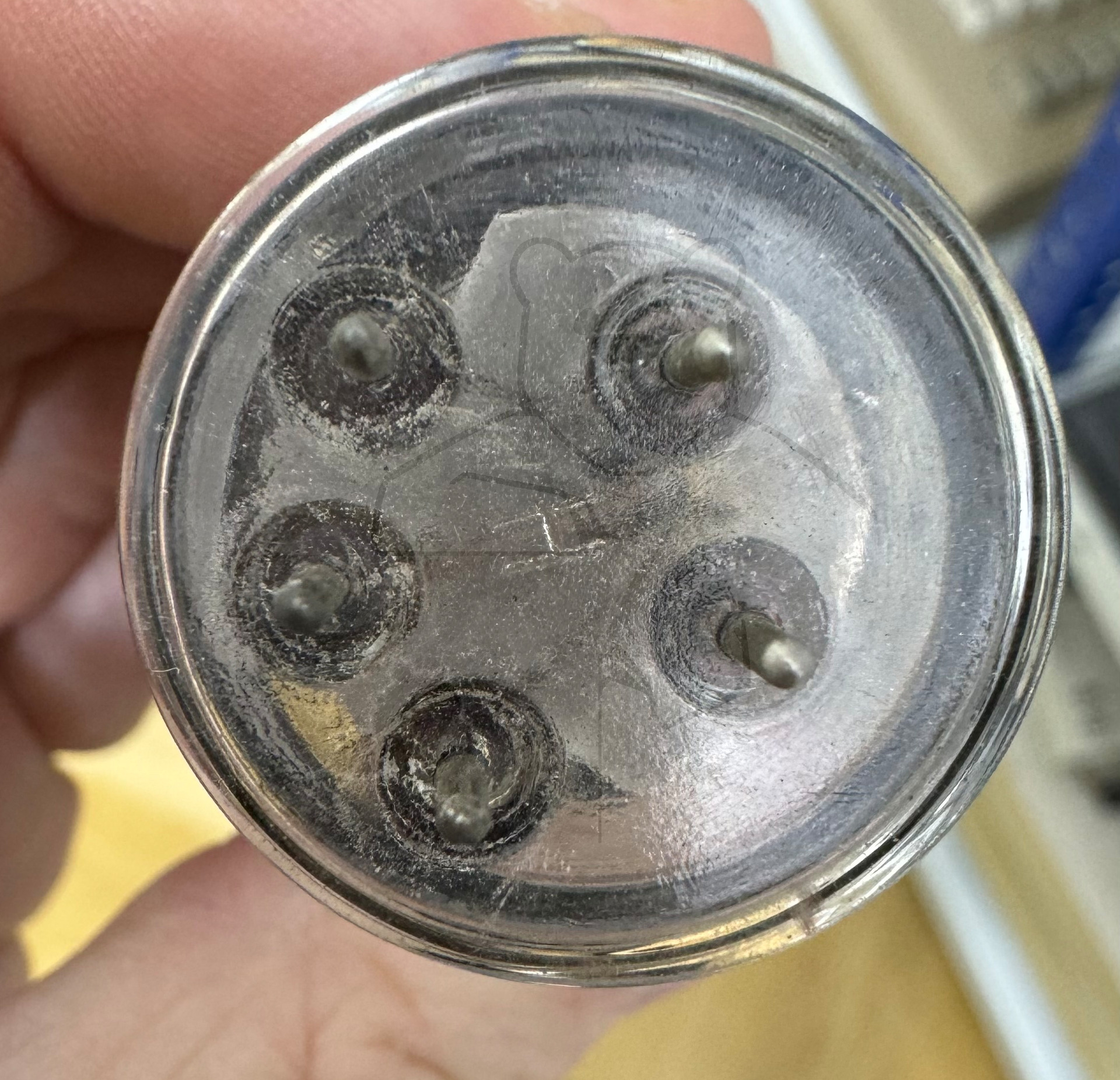

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	11.06.2018 12:42:18

🔎 Beschreibung der Systeme für die Röhre: LD2

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	h, h
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

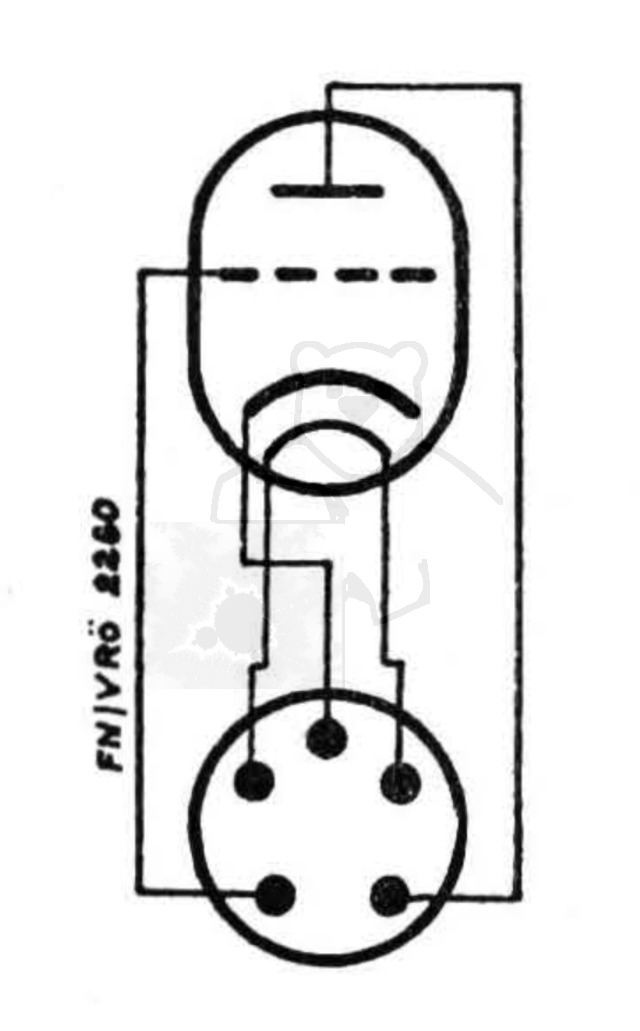

🔎 Sockelschaltung der LD2

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LD2
Datenblatt LD2 Telefunken.pdf (827 kB)
