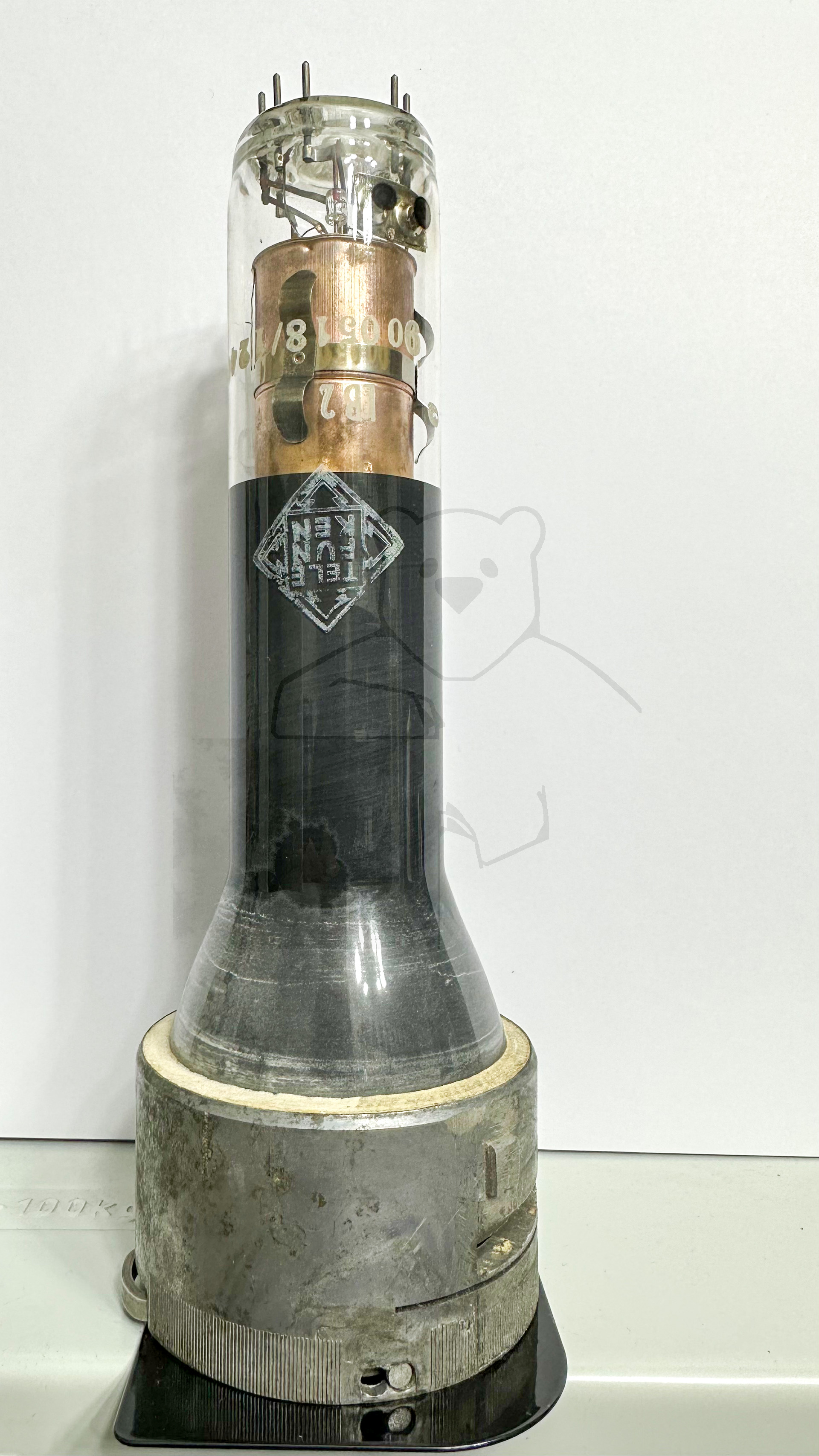

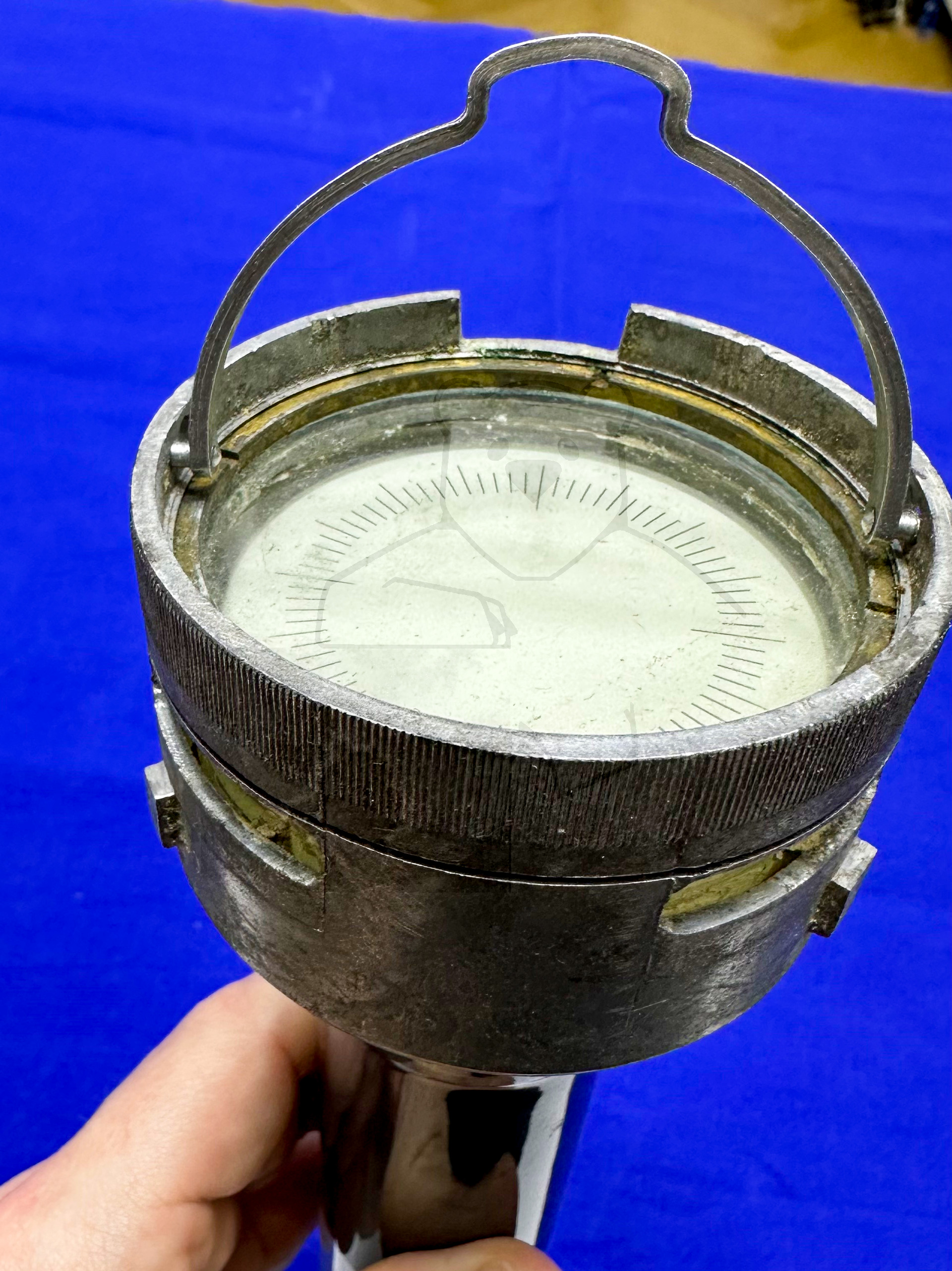

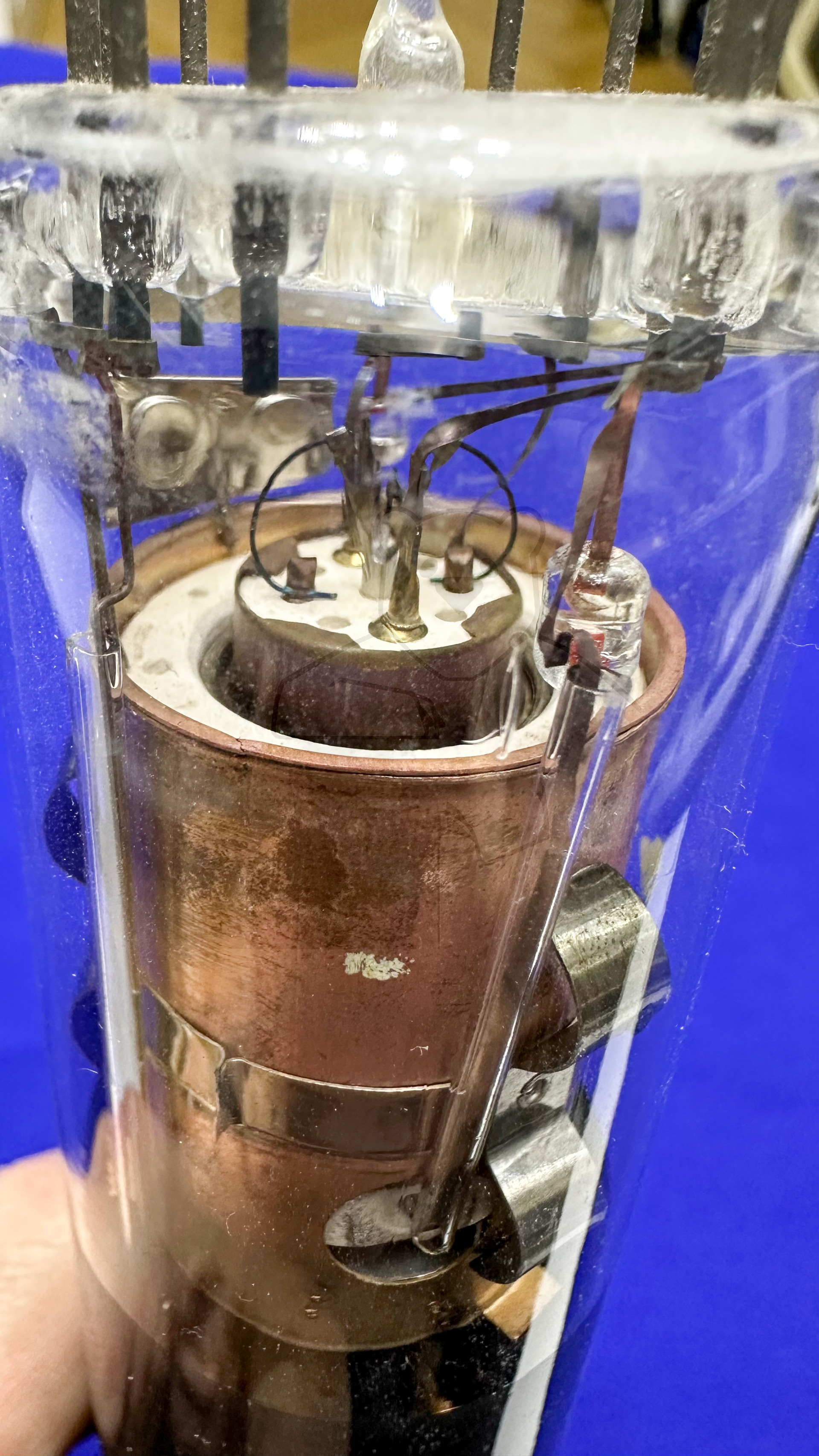

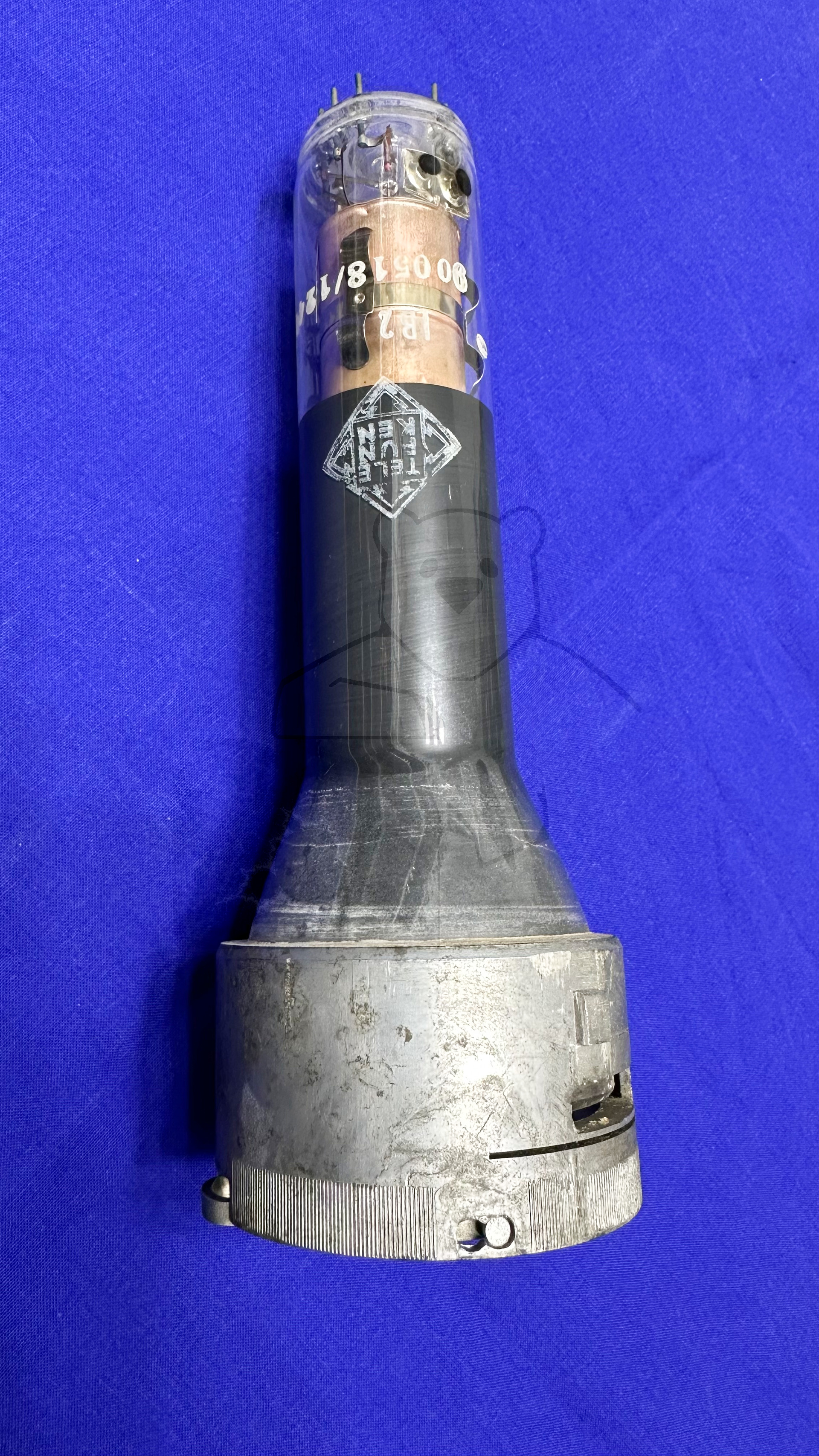

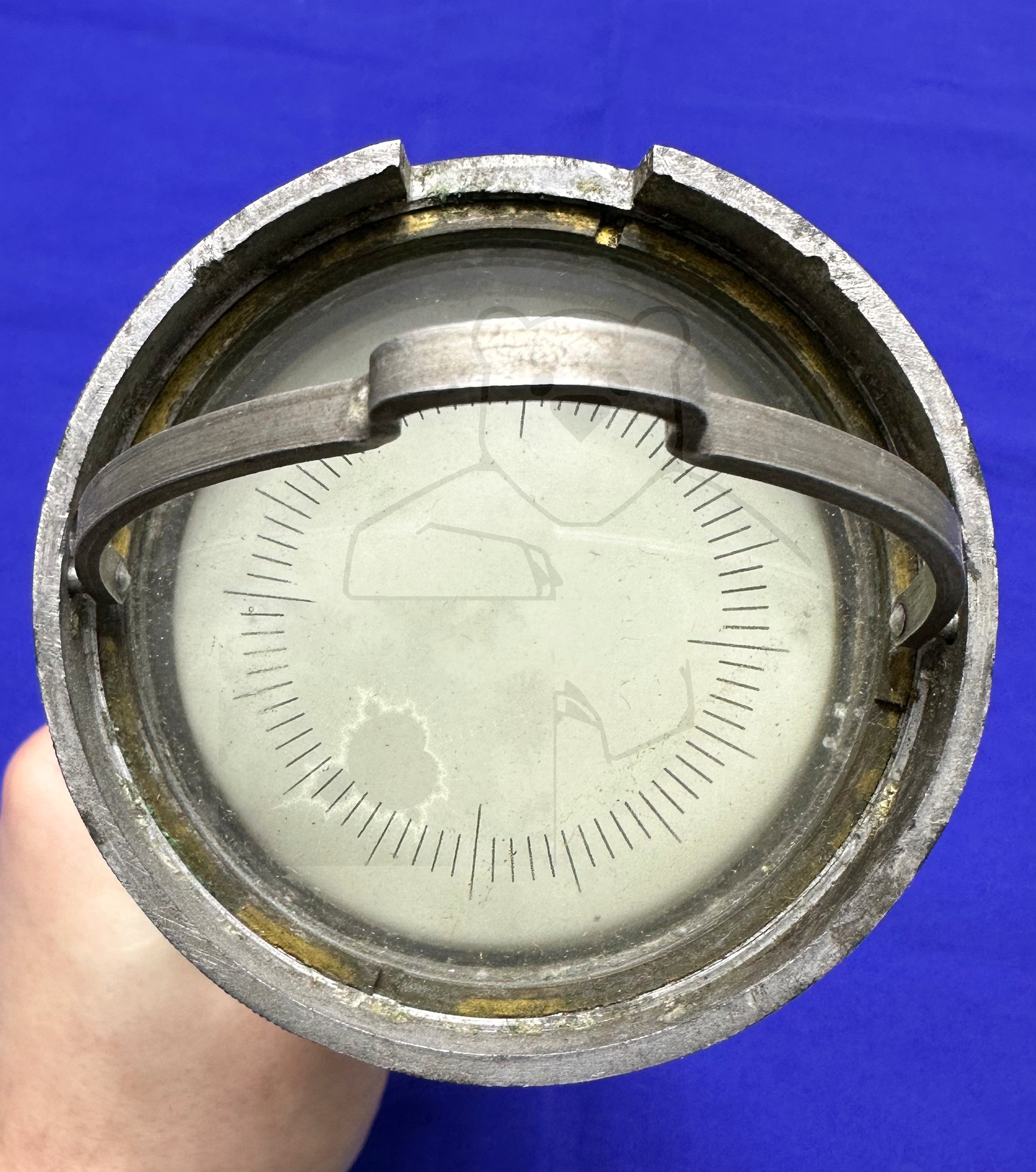

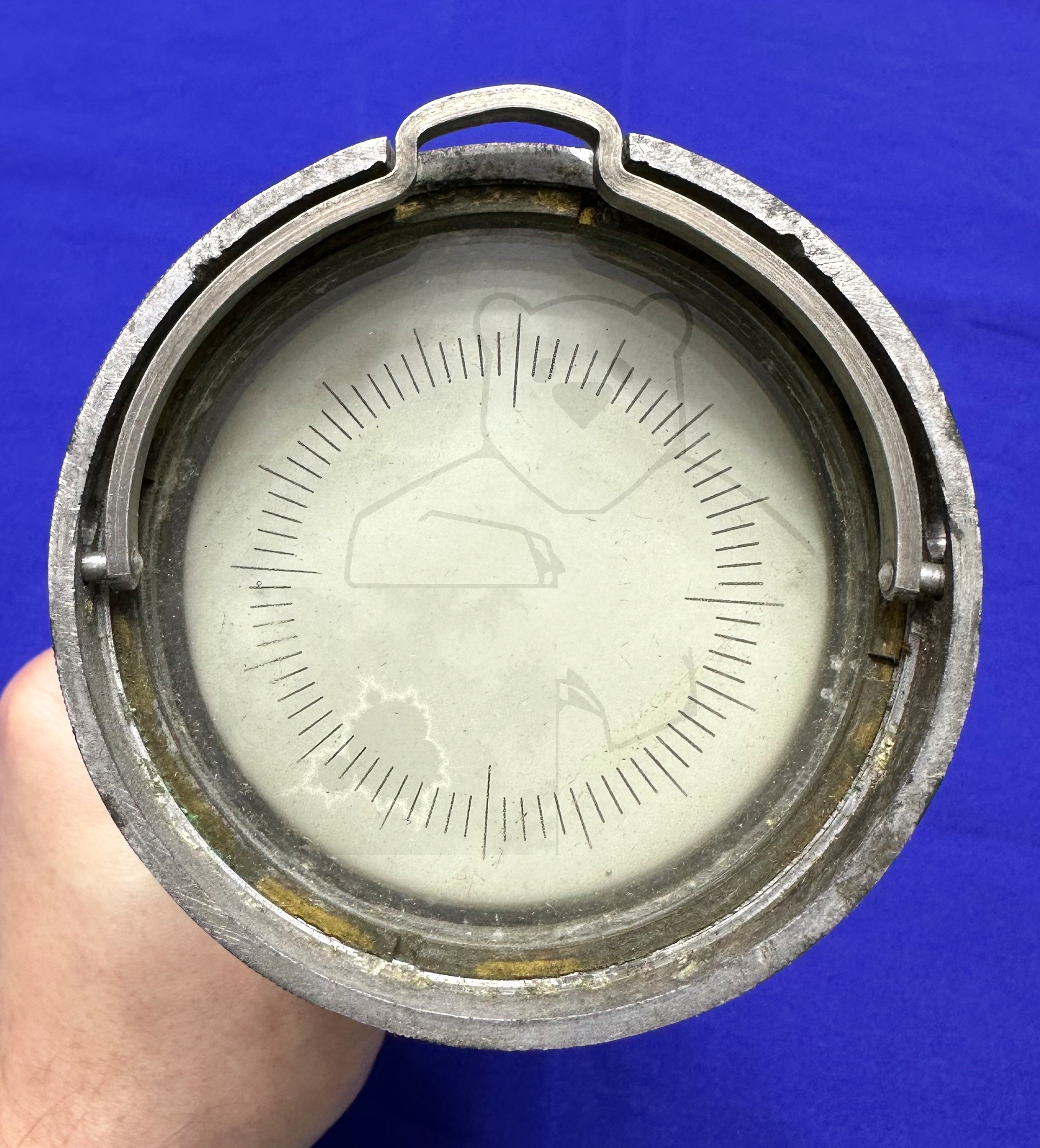

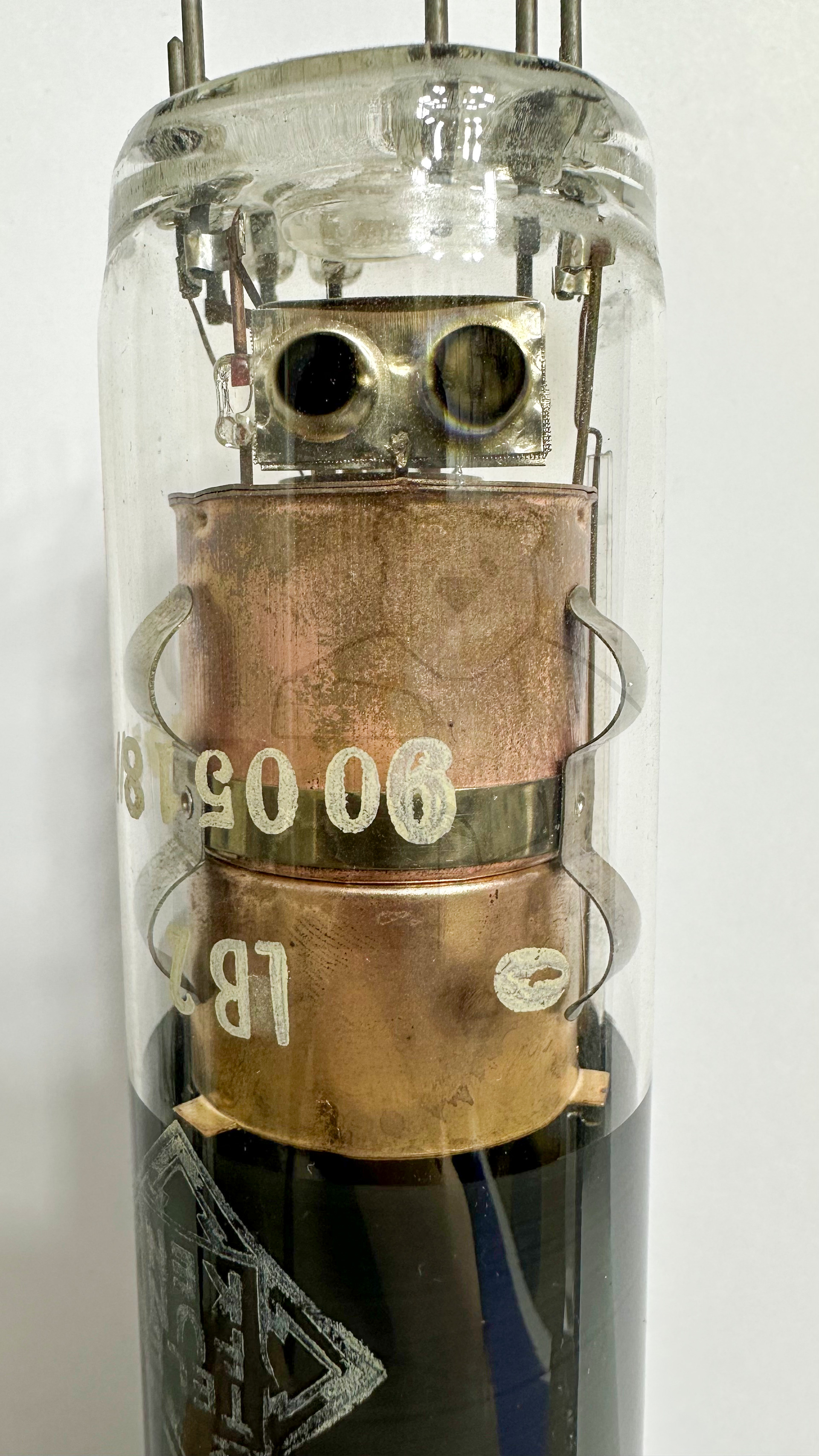

Daten und Bilder der Röhre: LB2

🔎 Beschreibung der Röhre: LB2

Name	LB2
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,27
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht
Zusätzliche Informationen
Letzte Änderung	26.04.2023 14:42:19

🔎 Beschreibung der Systeme für die Röhre: LB2

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildroehre, Elektrostatische Ablenkung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

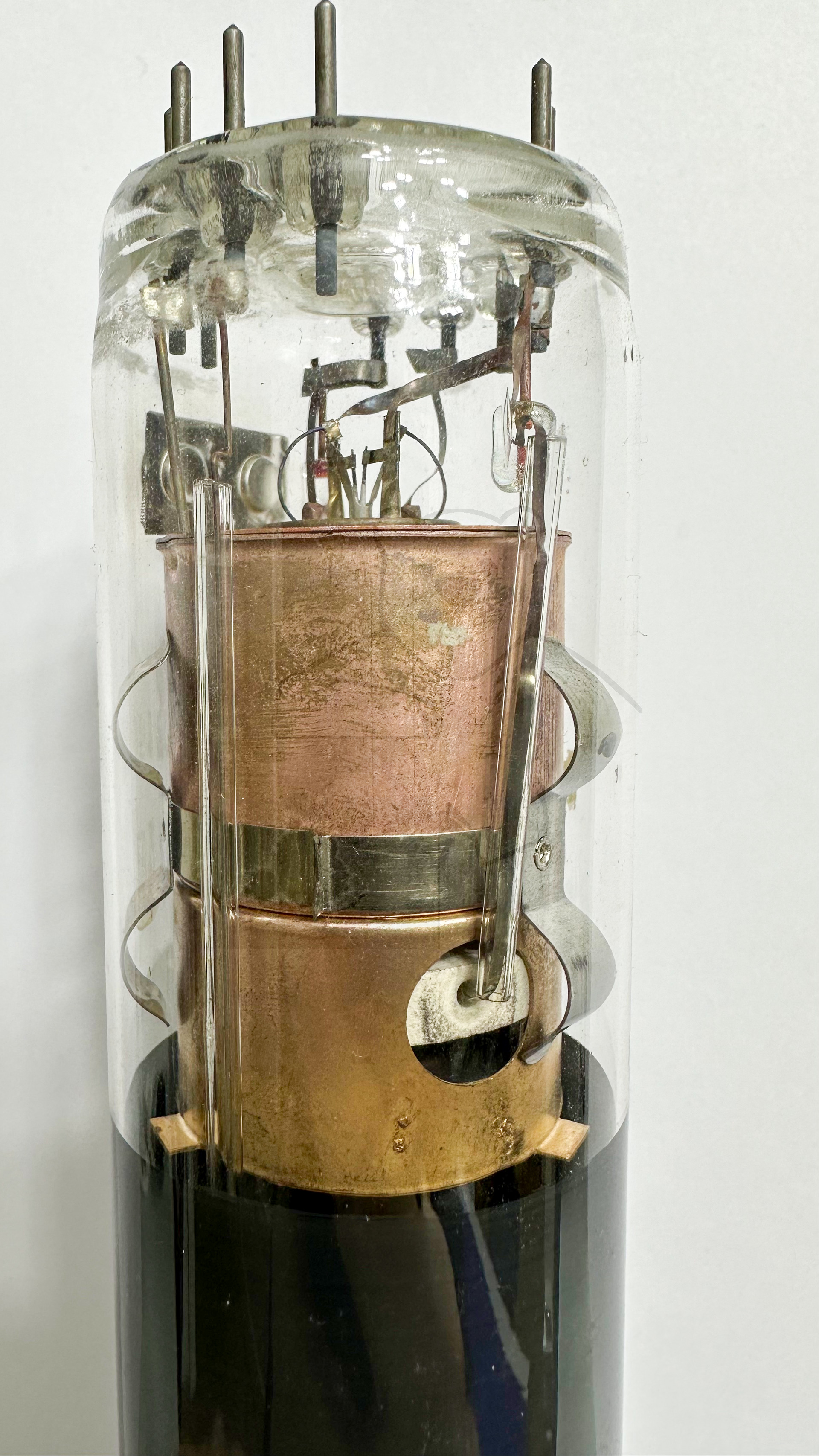

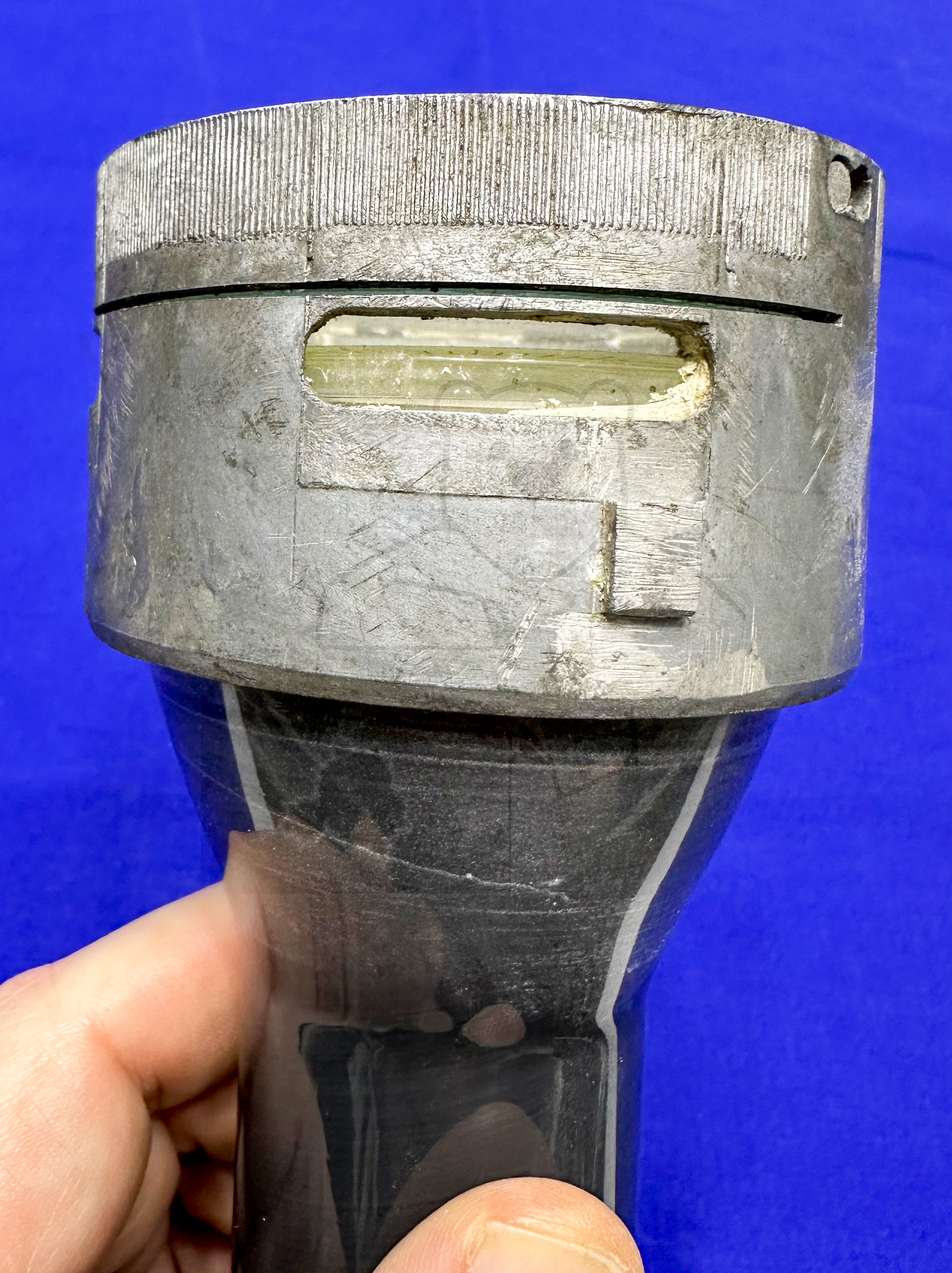

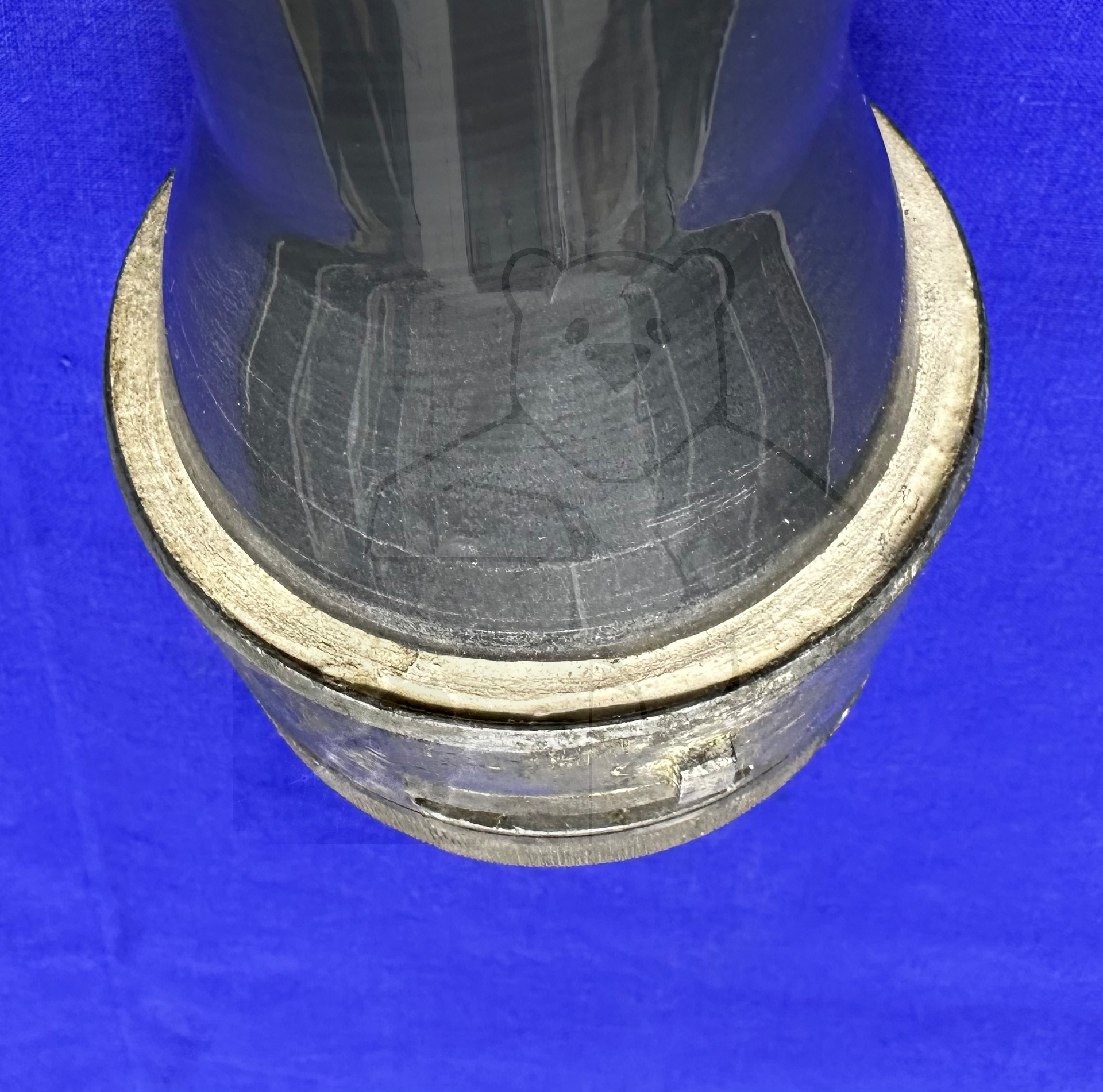

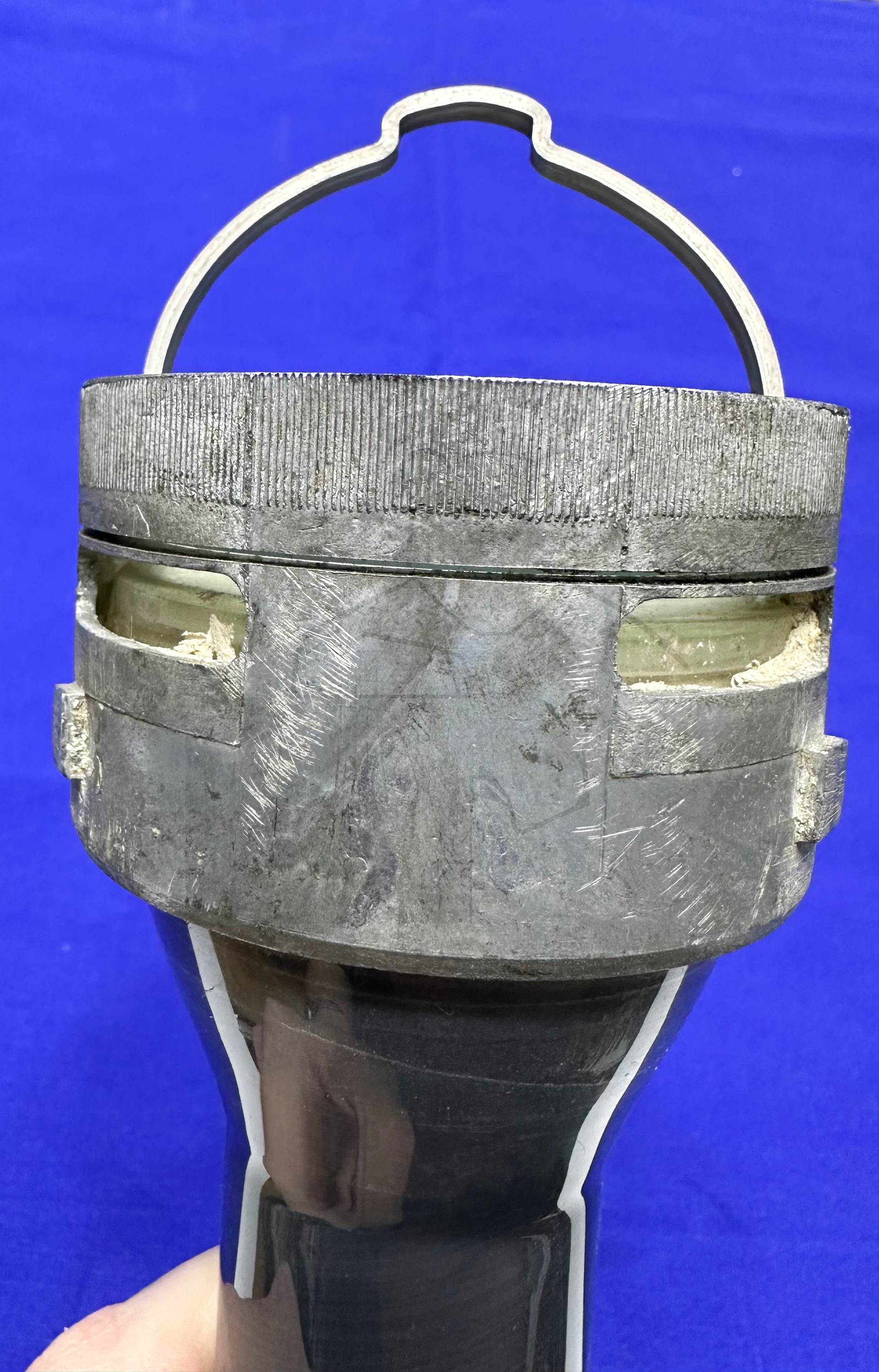

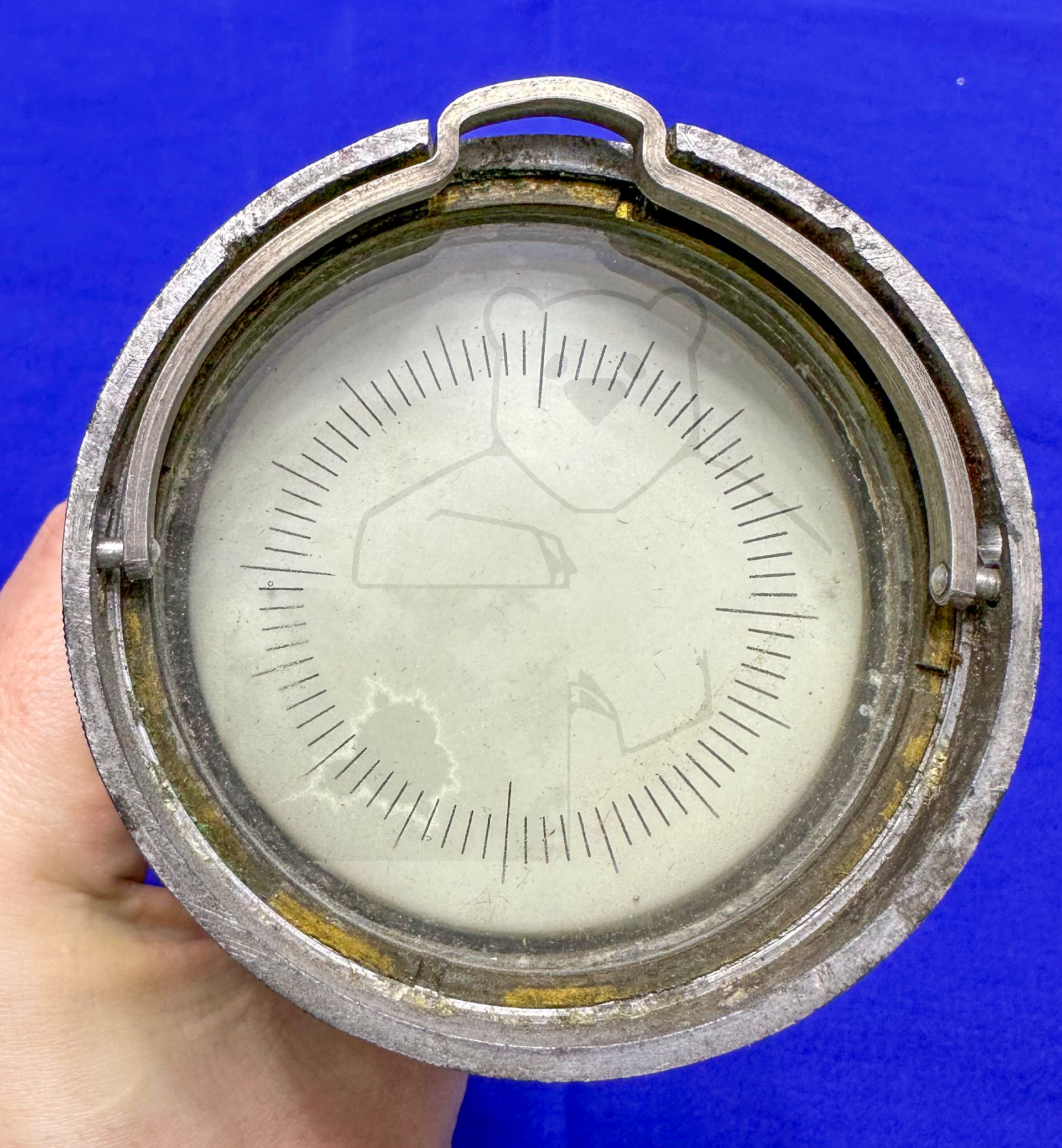

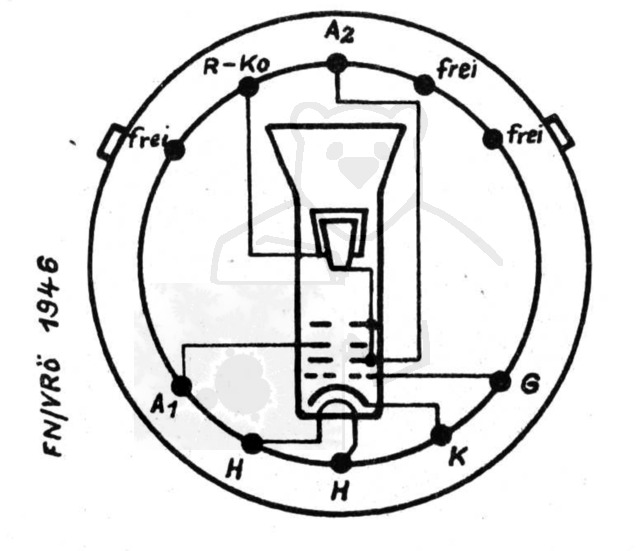

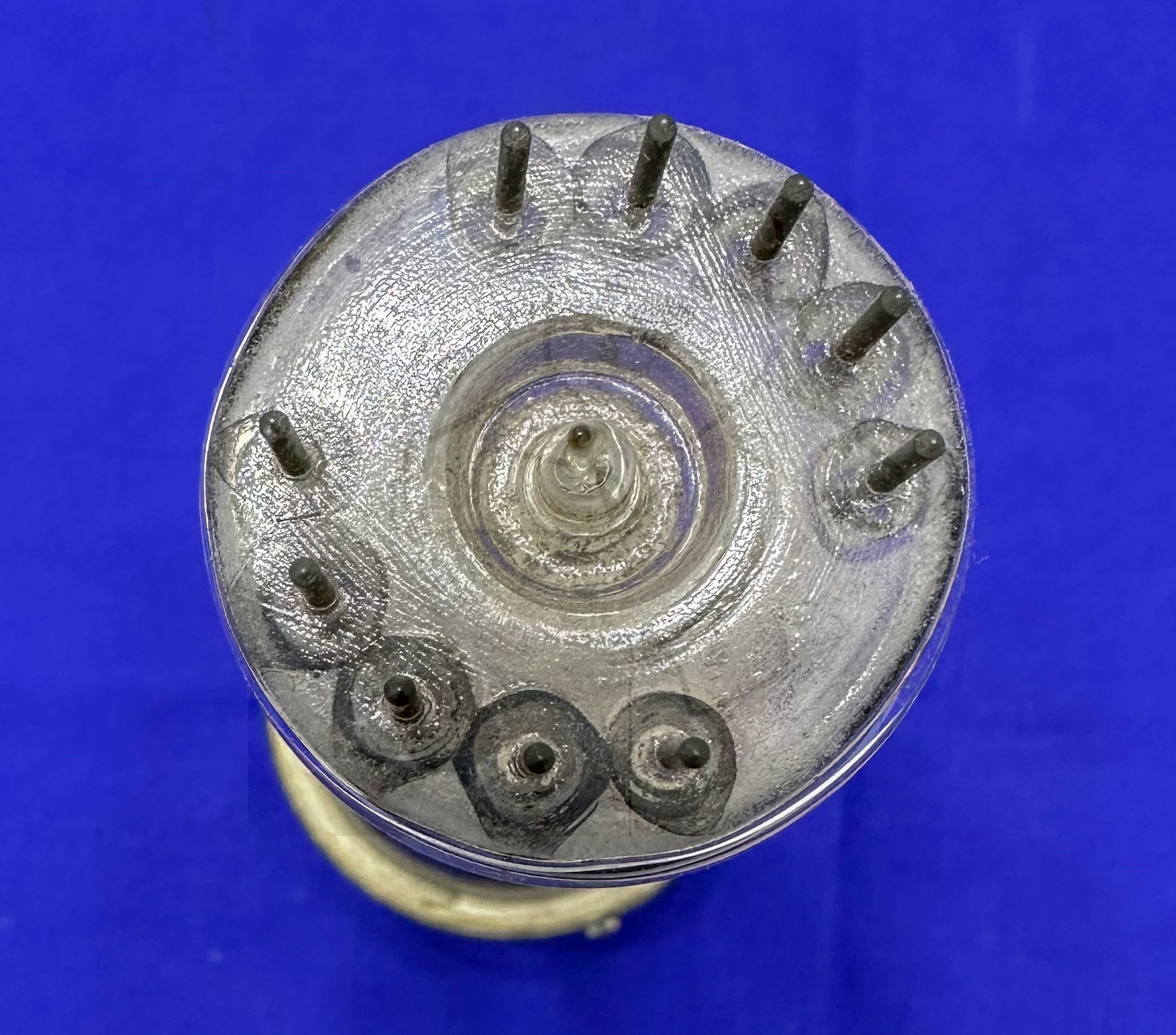

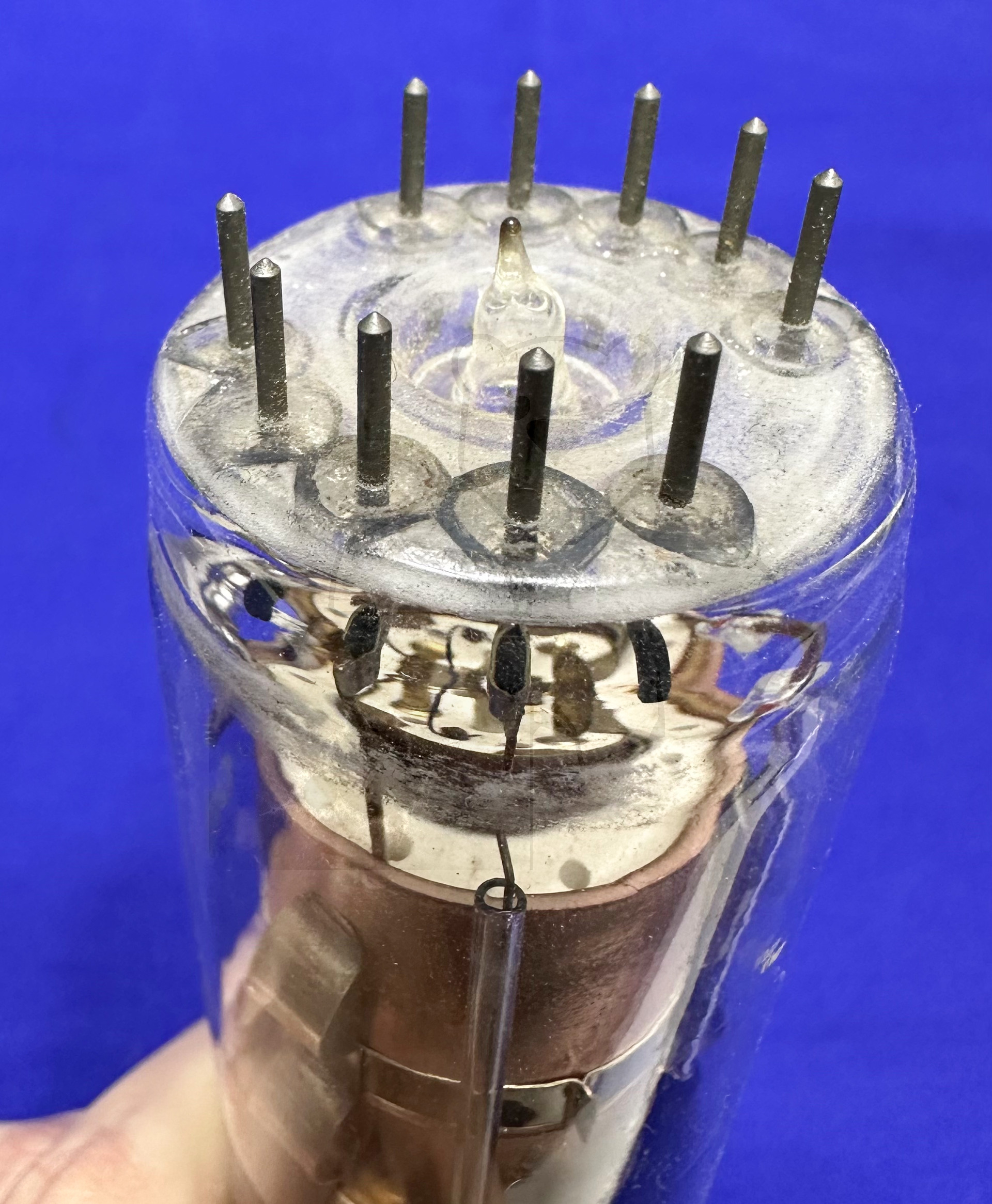

🔎 Sockelschaltung der LB2
