Daten und Bilder der Röhre: LAS317

🔎 Beschreibung der Röhre: LAS317

Name	LAS317
Vergleichsname	→ RENS1214
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	23.05.2025 11:45:43

🔎 Beschreibung der Systeme für die Röhre: LAS317

	System 1
Kathode	5
Gitter 1	4
Gitter 2	2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung	5
Funktion	→ Hochfrequenzverstaerker, Regelbar

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

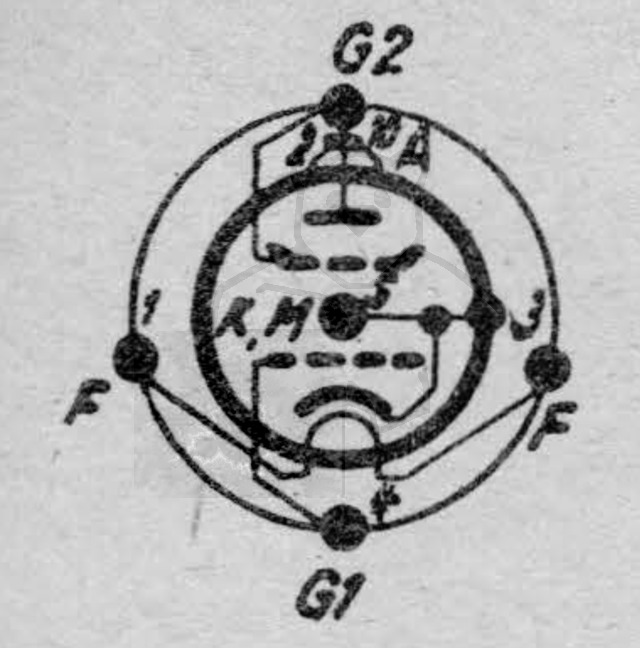

🔎 Sockelschaltung der LAS317

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: LAS317
Datenblatt RENS1214 Telefunken Version 1.pdf (476 kB)
Datenblatt RENS1214 Telefunken Version 2 [www.tubedata.info].pdf (185 kB)
Datenblatt RENS1214 Telefunken Version 3.pdf (740 kB)
Pruefkarte RENS1214 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte RENS1214 RENS1264 RENS1274 RENS1284 H4125D H4111D H4115D H4128D AS4104 AS4120 AS4125 HP4101 HP4100 E445 E452T E455 E446 - Funke W19 Roehrenpruefer.pdf (185 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: LAS317

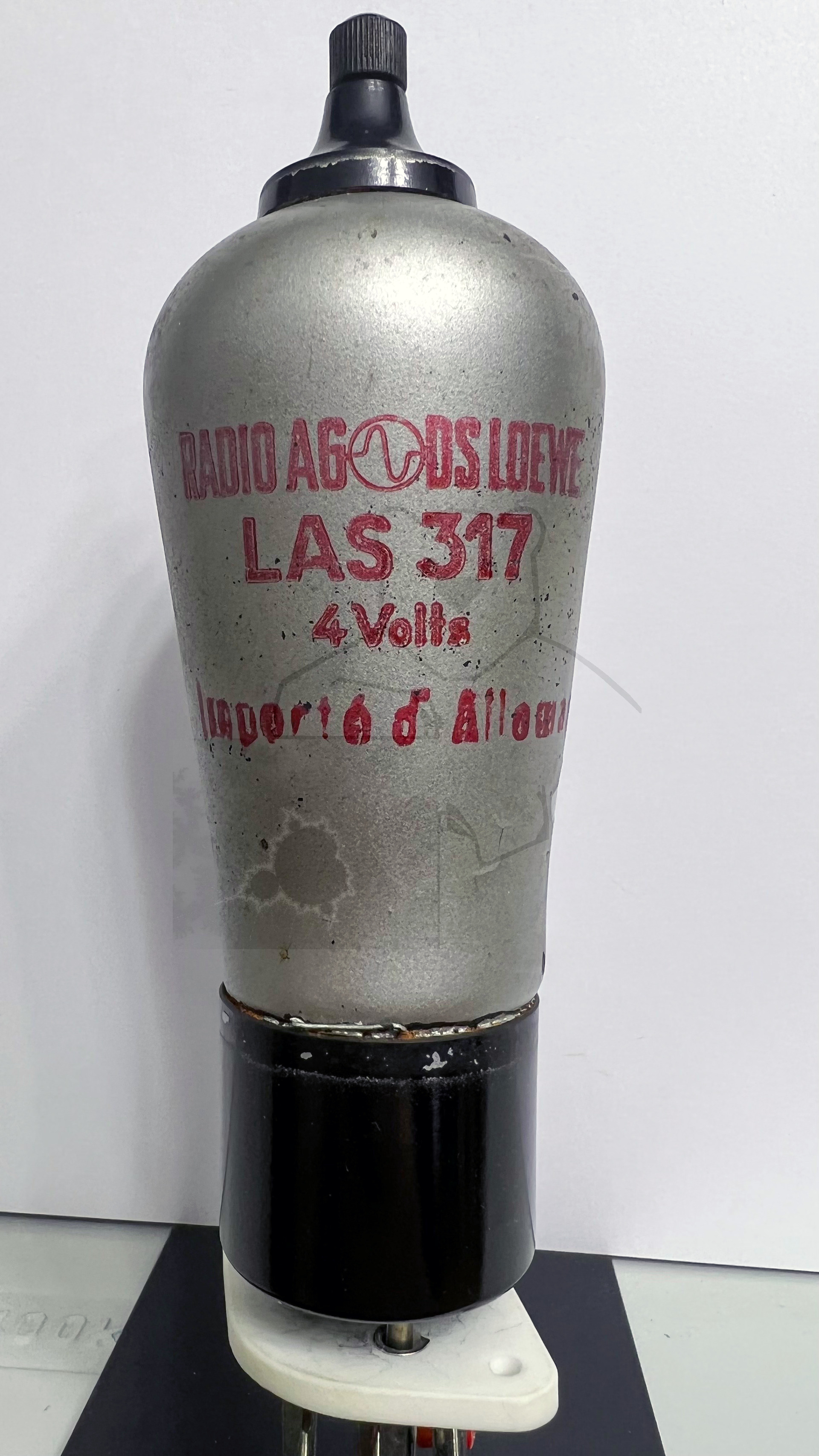

Röhre LAS317 #8458 Bild 1

🔎 Alle Röhren vom Typ LAS317 in der Sammlung

→ LAS317 Inventar: 08458 Hersteller: → Loewe Radio
