Daten und Bilder der Röhre: LA75

🔎 Beschreibung der Röhre: LA75

Name	LA75
Vergleichsname
Heizspannung (Volt)	2,0
Heizstrom (Ampère)	0,17
Art der Heizung	Direkt

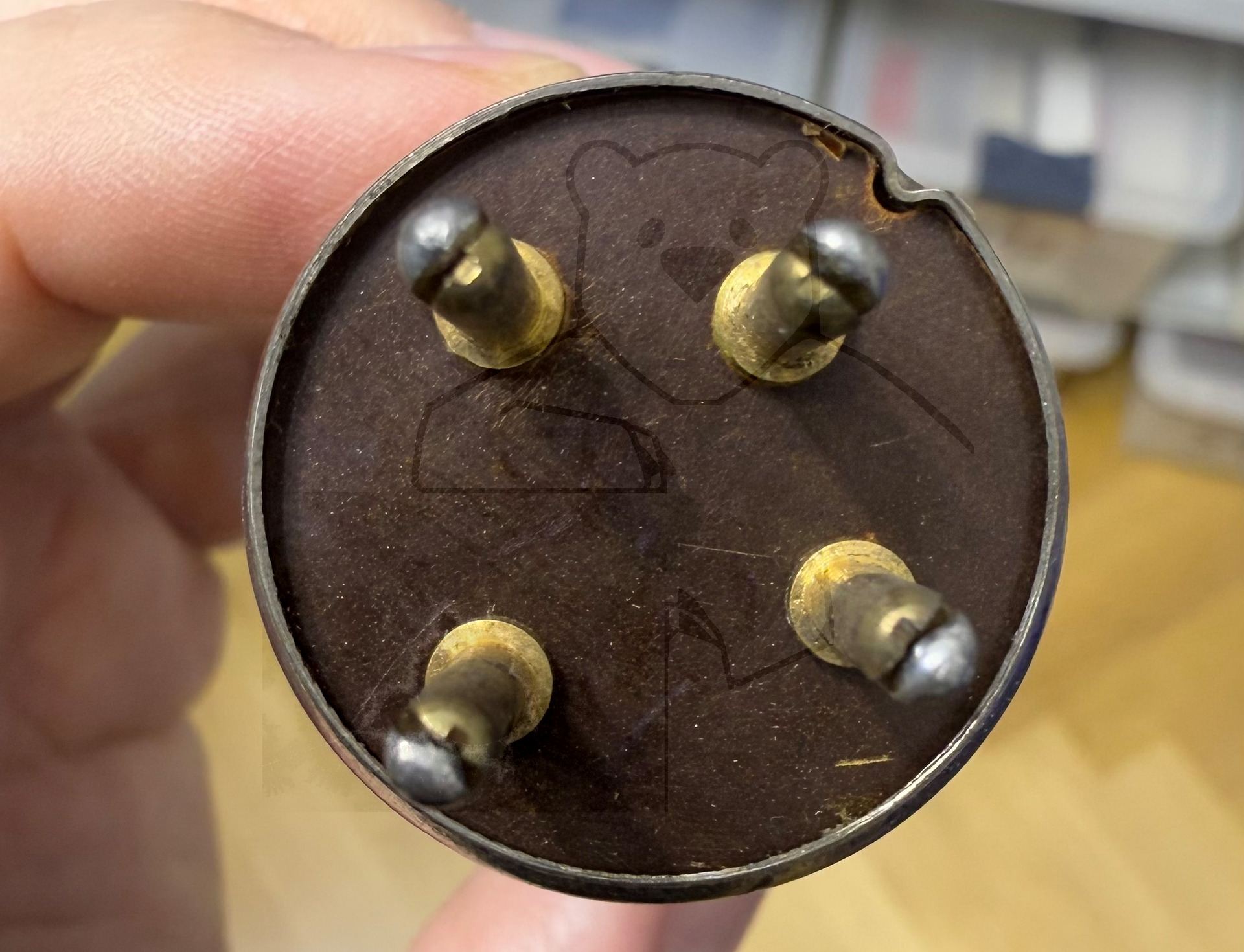

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:27:27

🔎 Beschreibung der Systeme für die Röhre: LA75

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LA75

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LA75
Datenblatt AR23 LA75 LA74 LA101 LA77 Loewe Radio.pdf (3078 kB)
Datenblatt LA75 AR23 Loewe.pdf (725 kB)
