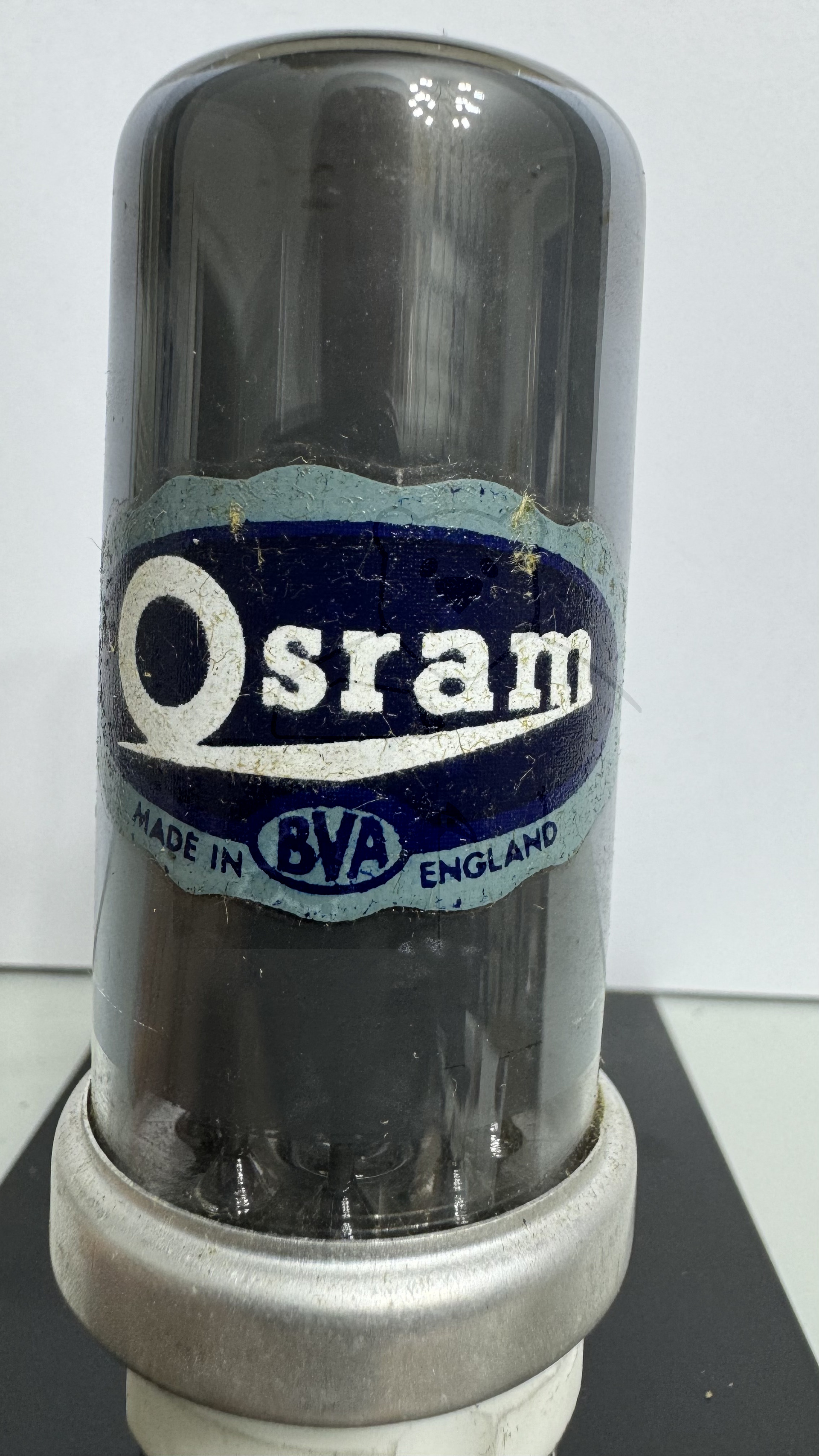

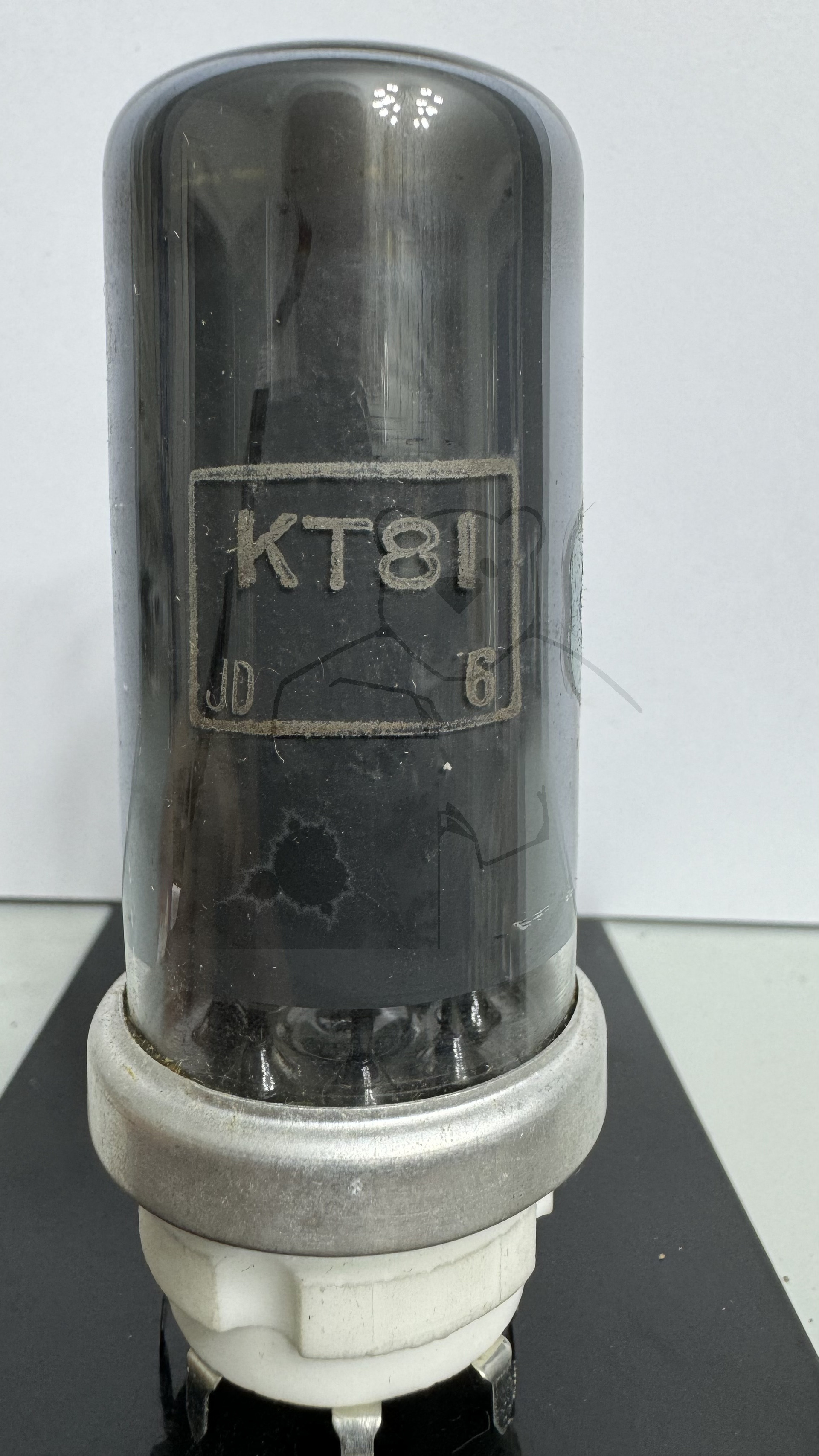

Daten und Bilder der Röhre: KT81

🔎 Beschreibung der Röhre: KT81

Name	KT81
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,95
Art der Heizung	Indirekt

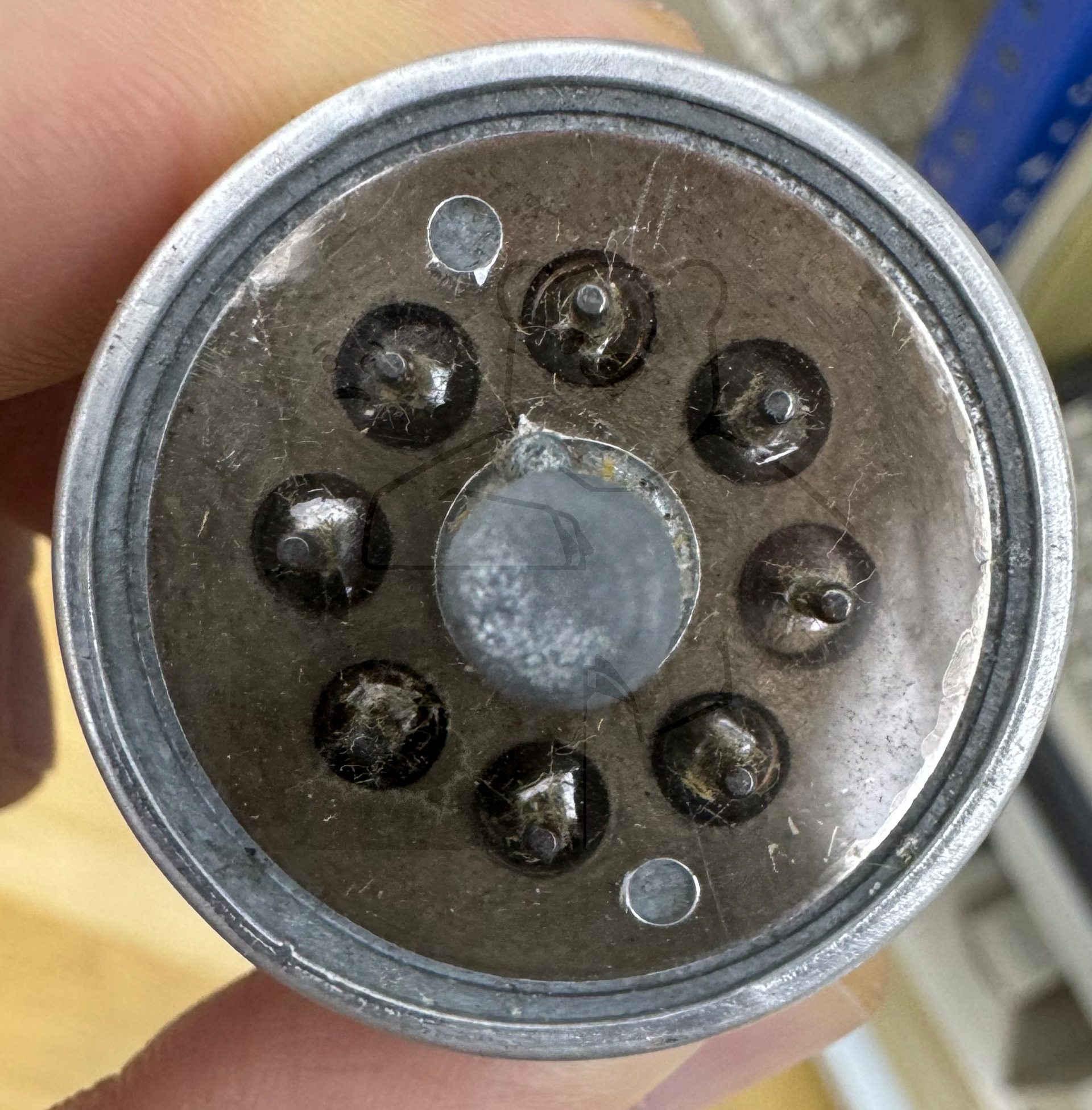

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	19.12.2020 17:37:23

🔎 Beschreibung der Systeme für die Röhre: KT81

	System 1
Kathode	7
Gitter 1	6
Gitter 2	3
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

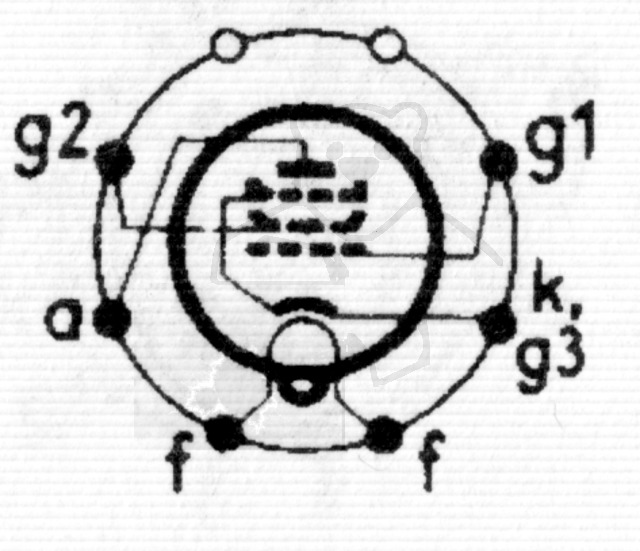

🔎 Sockelschaltung der KT81

Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag

🔎 Datenblätter zur Röhre: KT81
Pruefkarte KT81 A1820 - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
