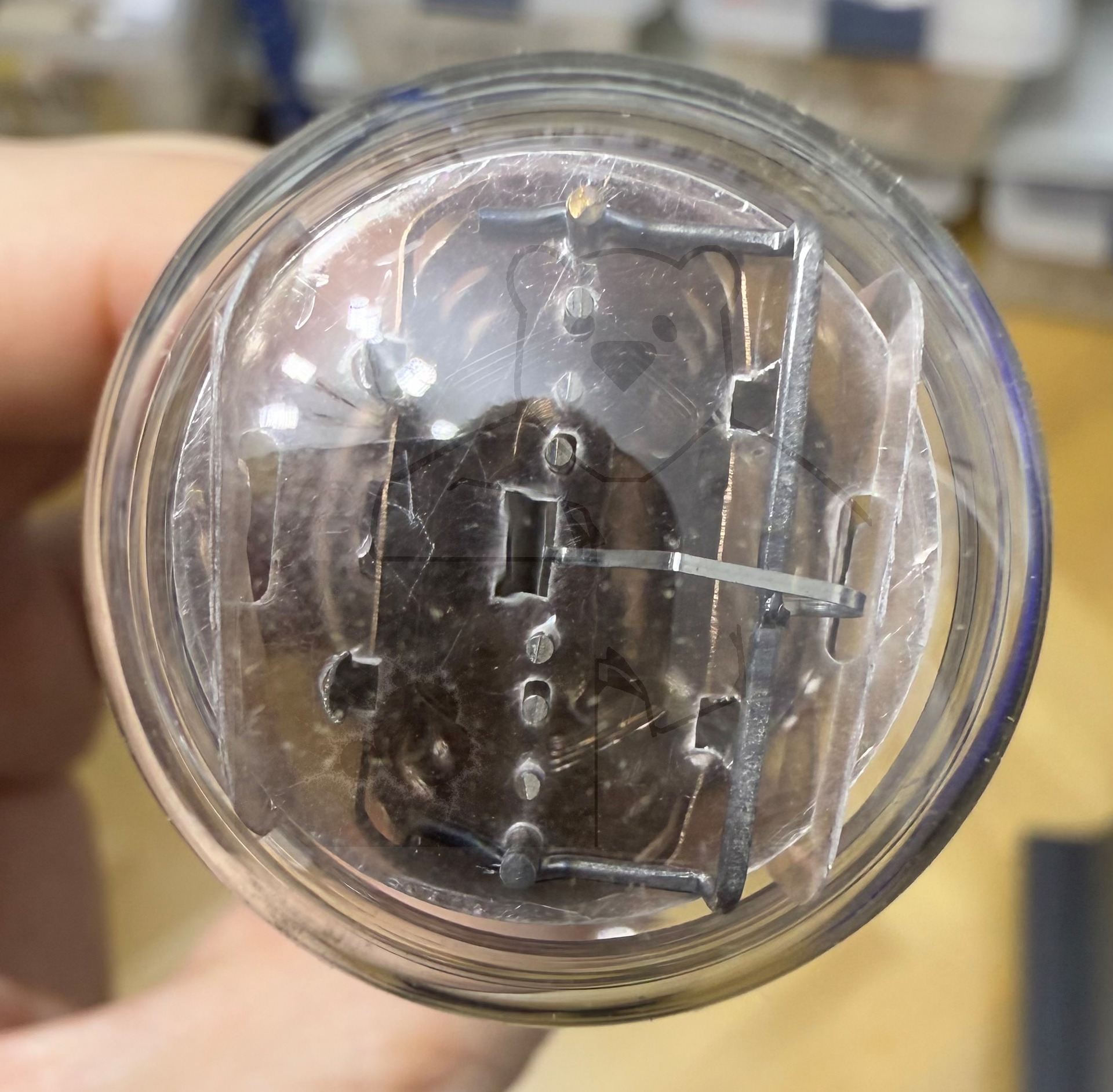

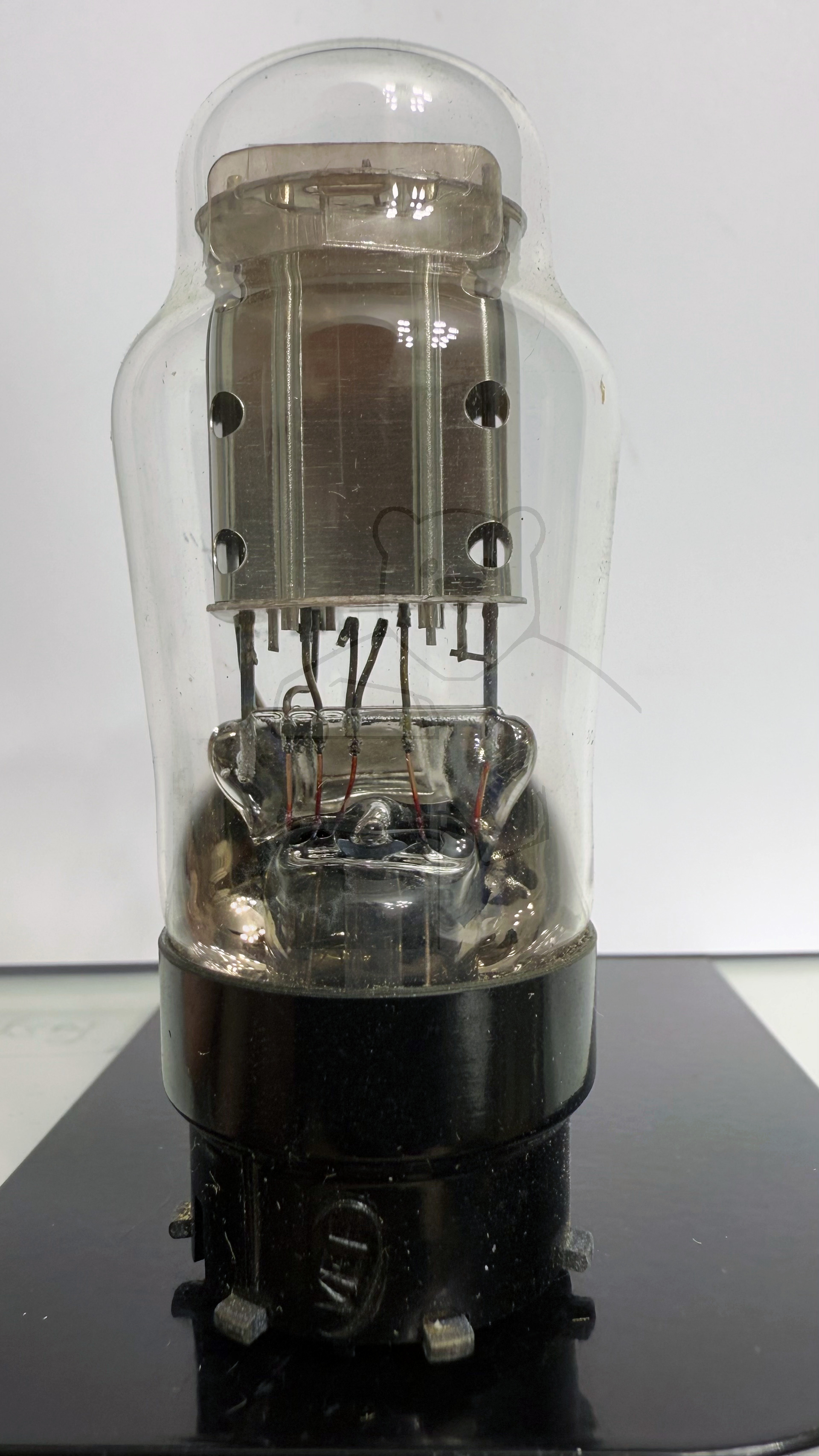

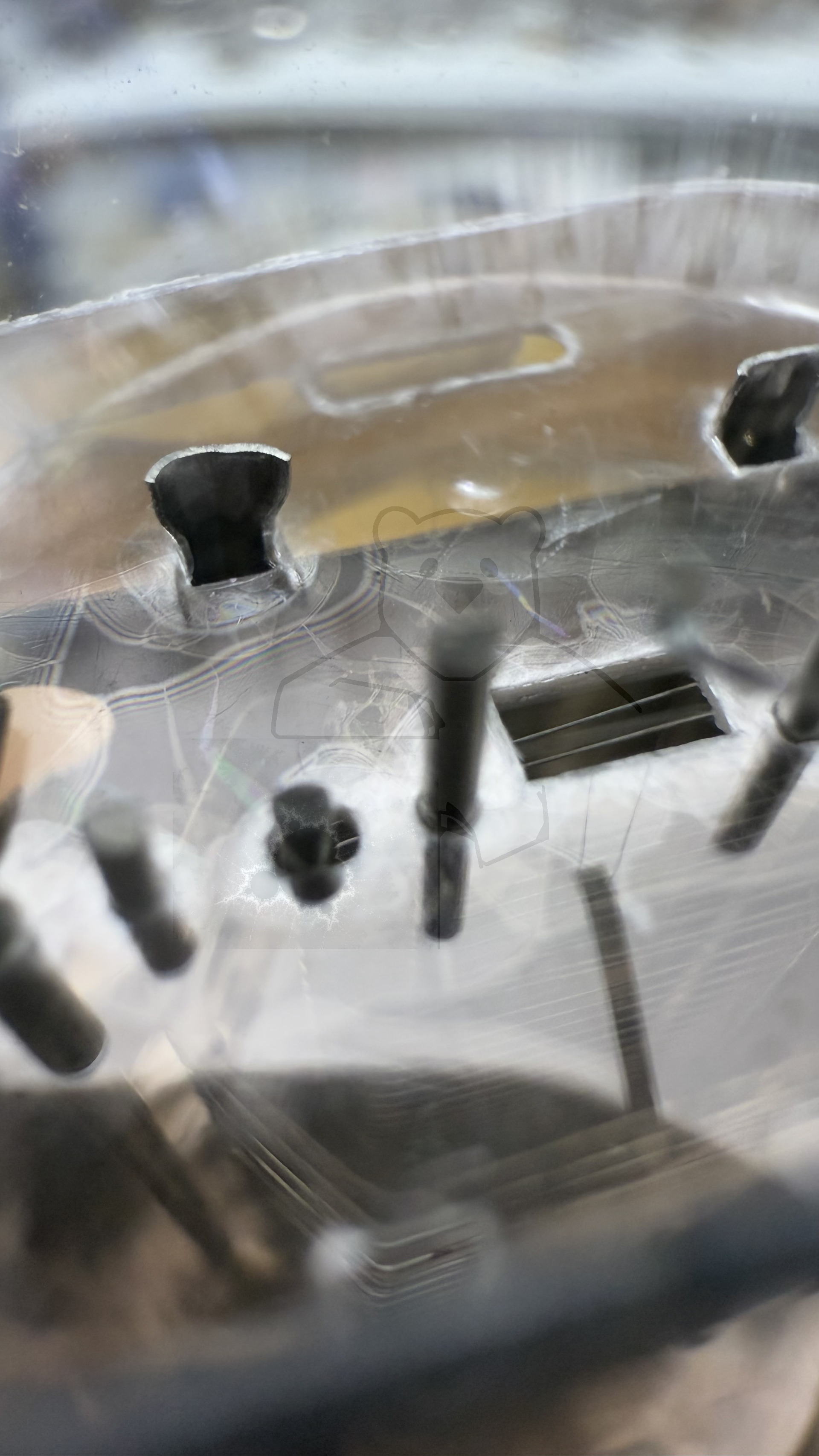

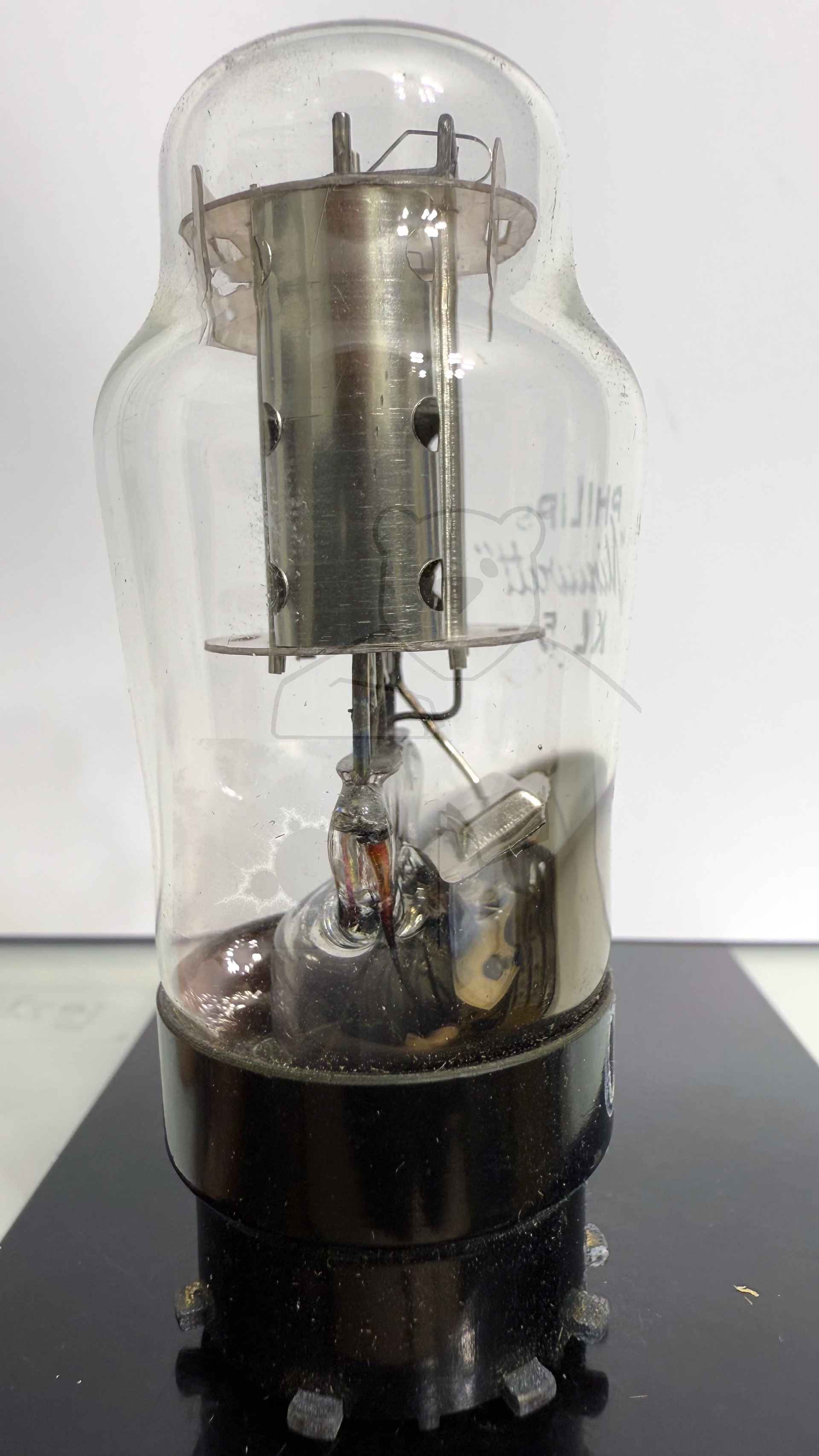

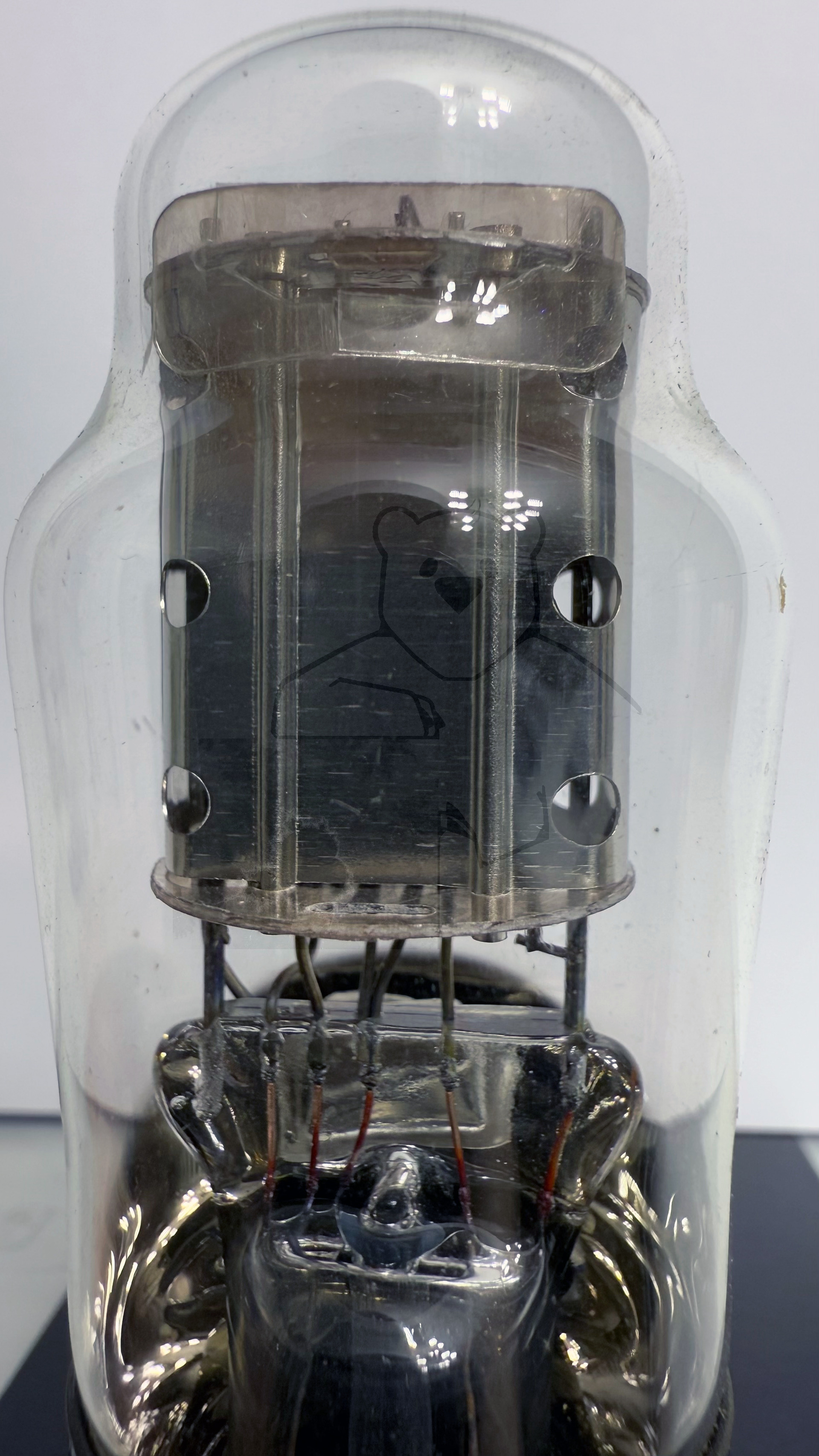

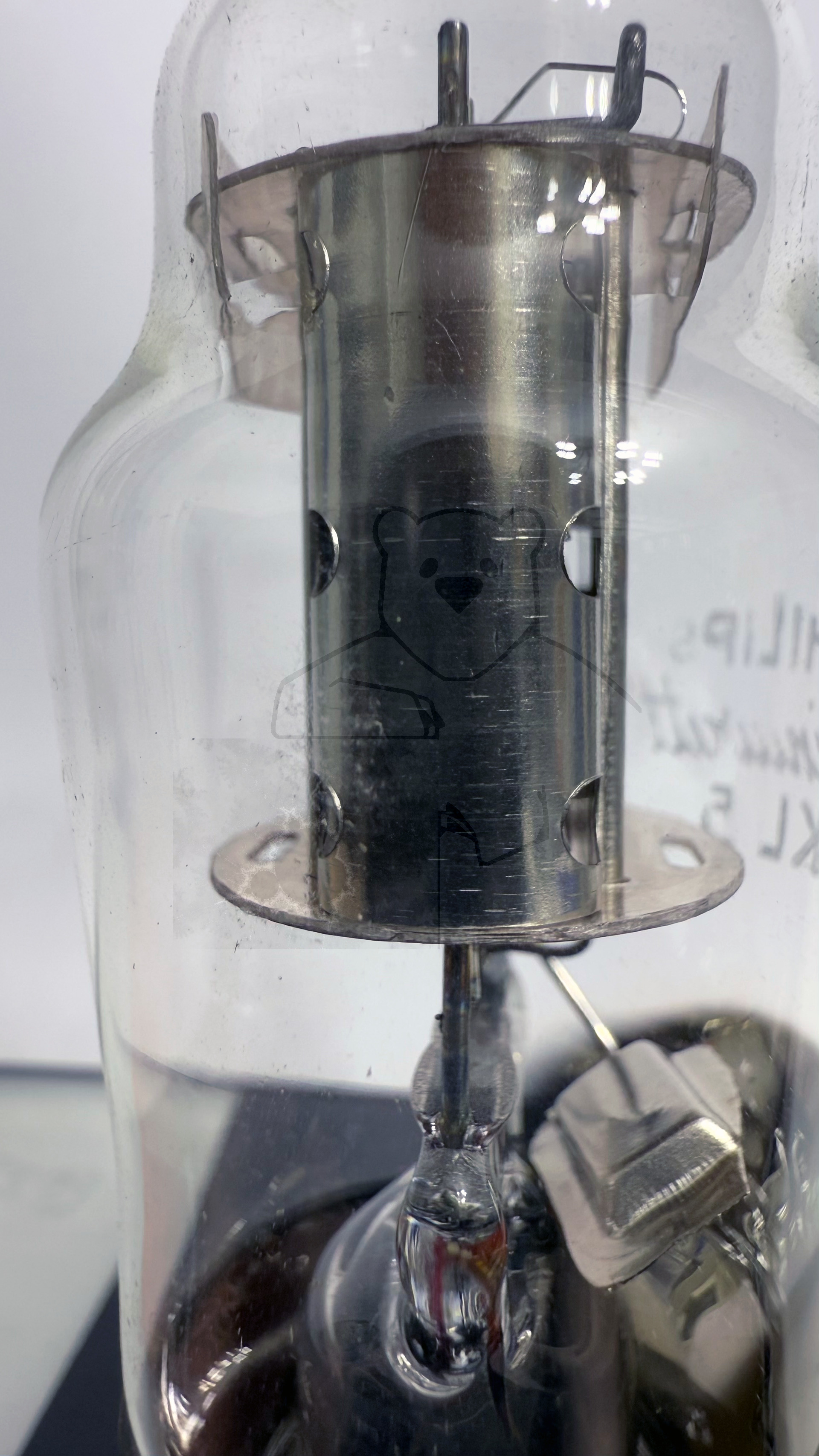

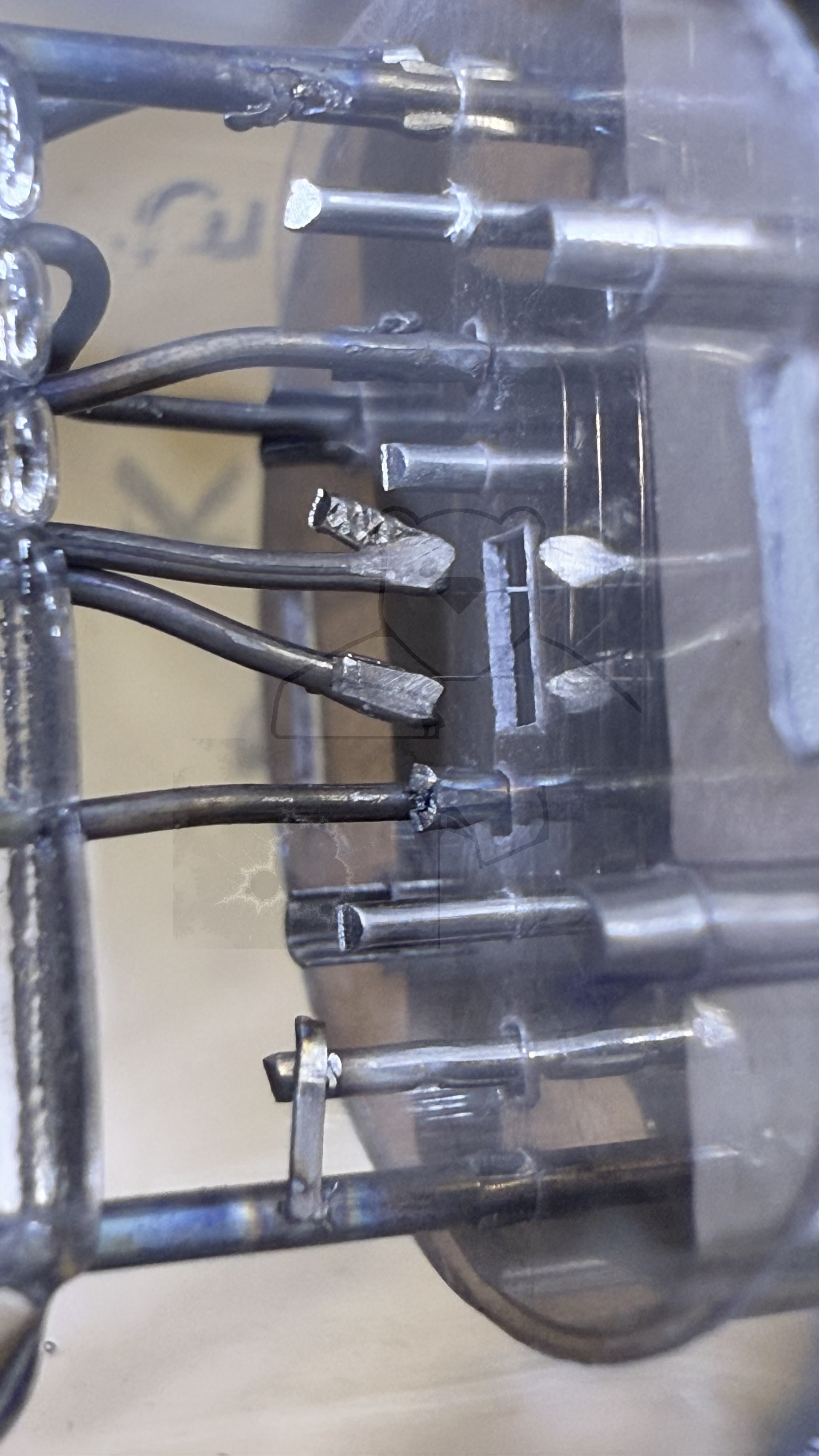

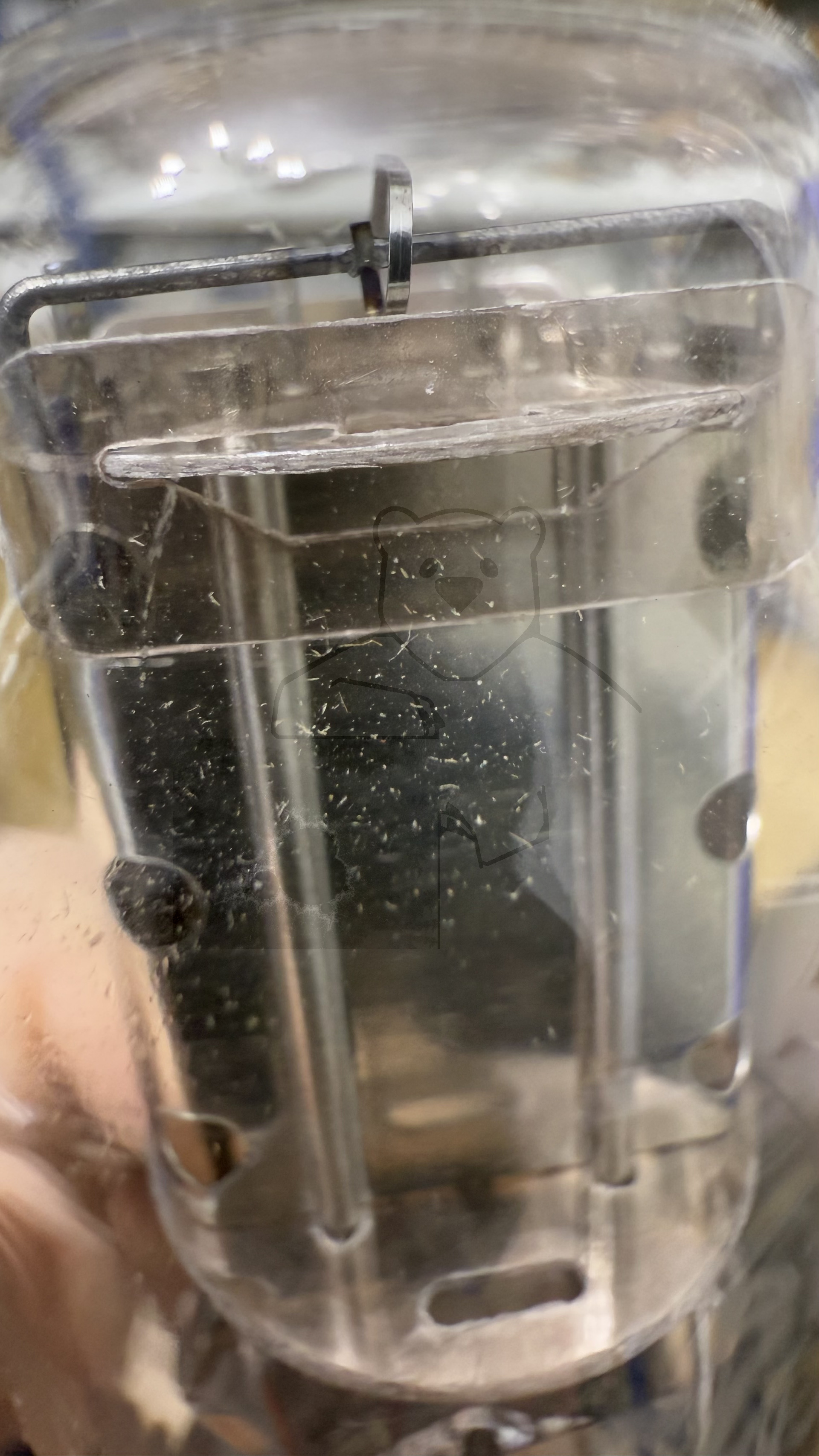

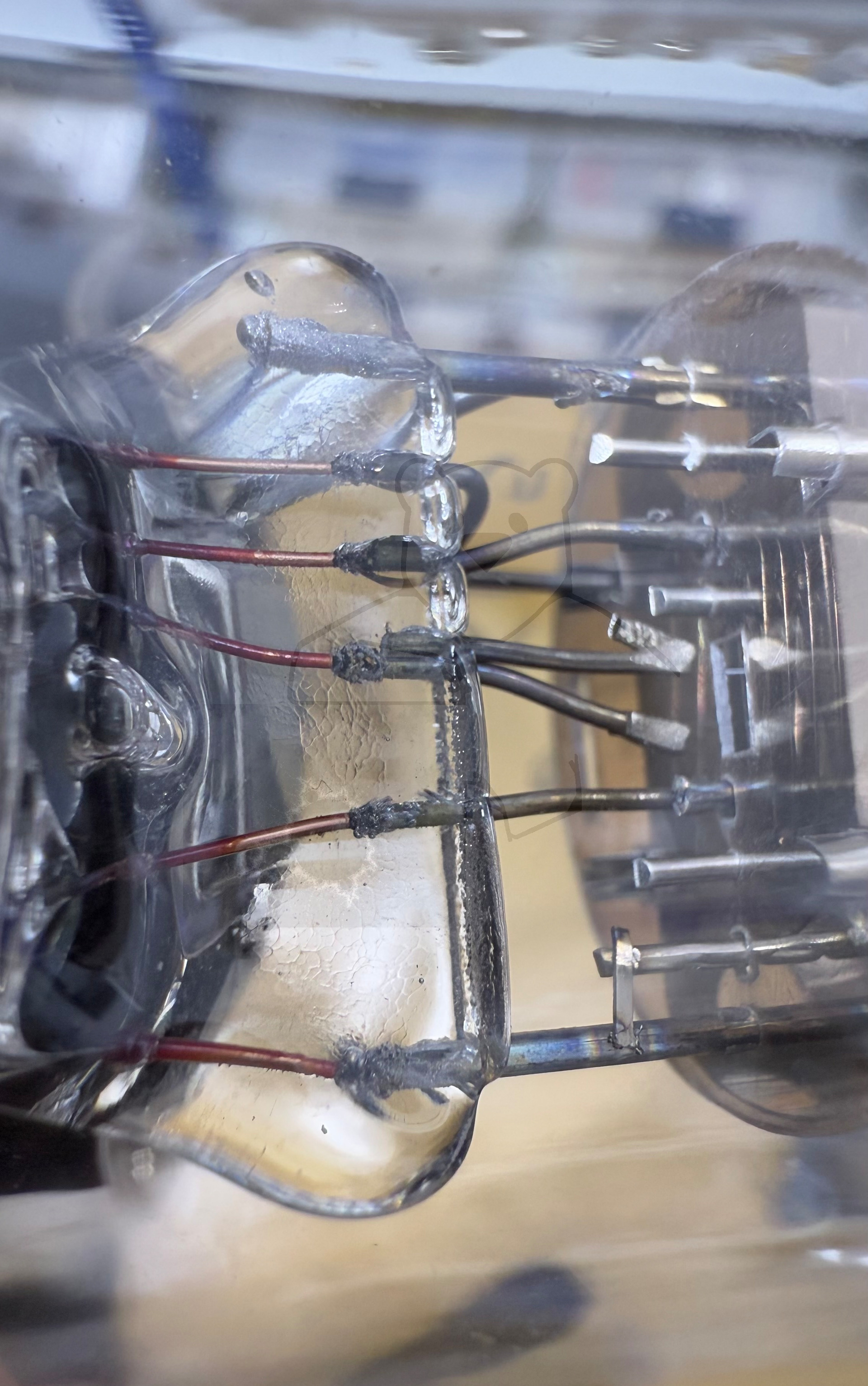

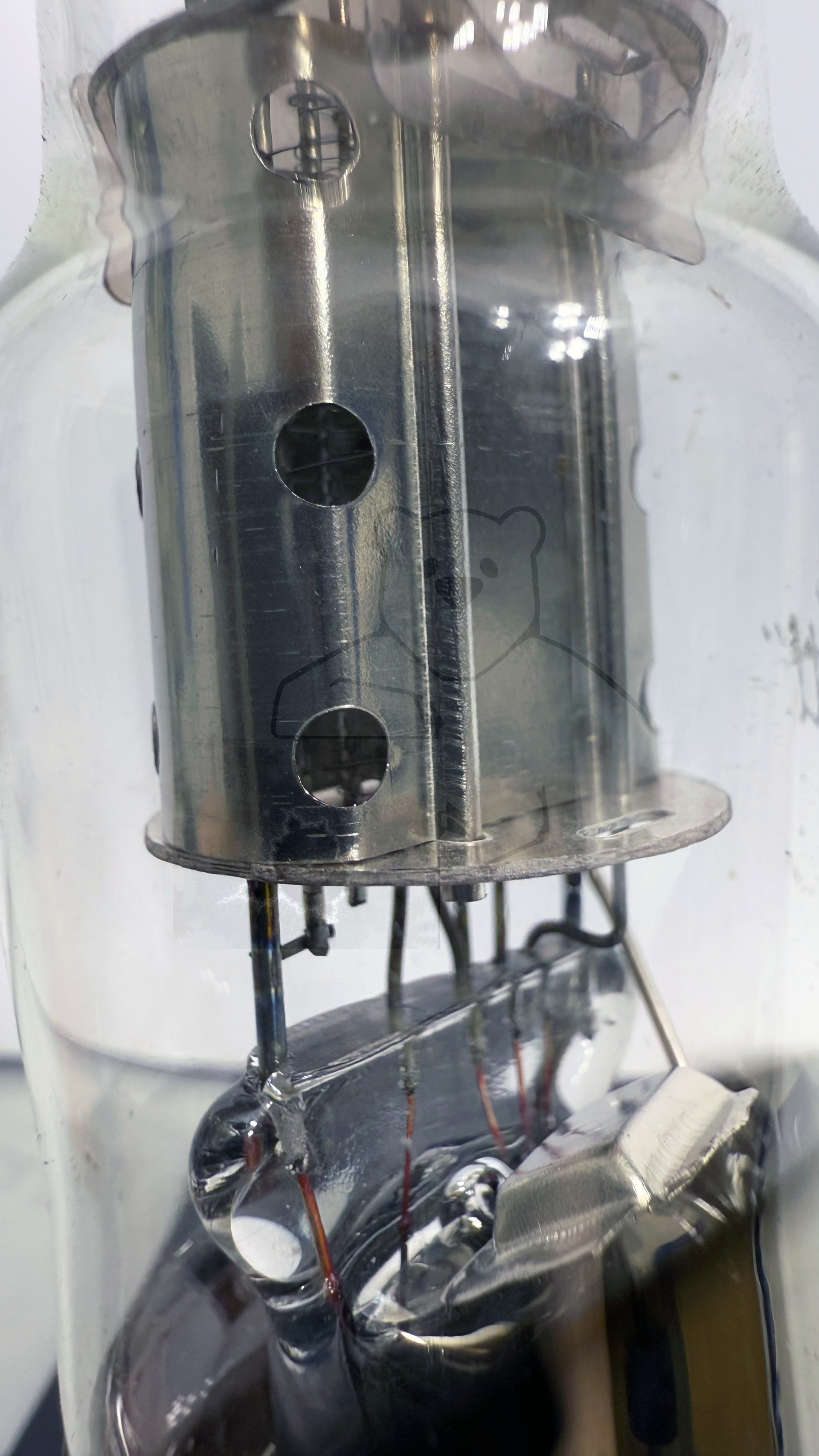

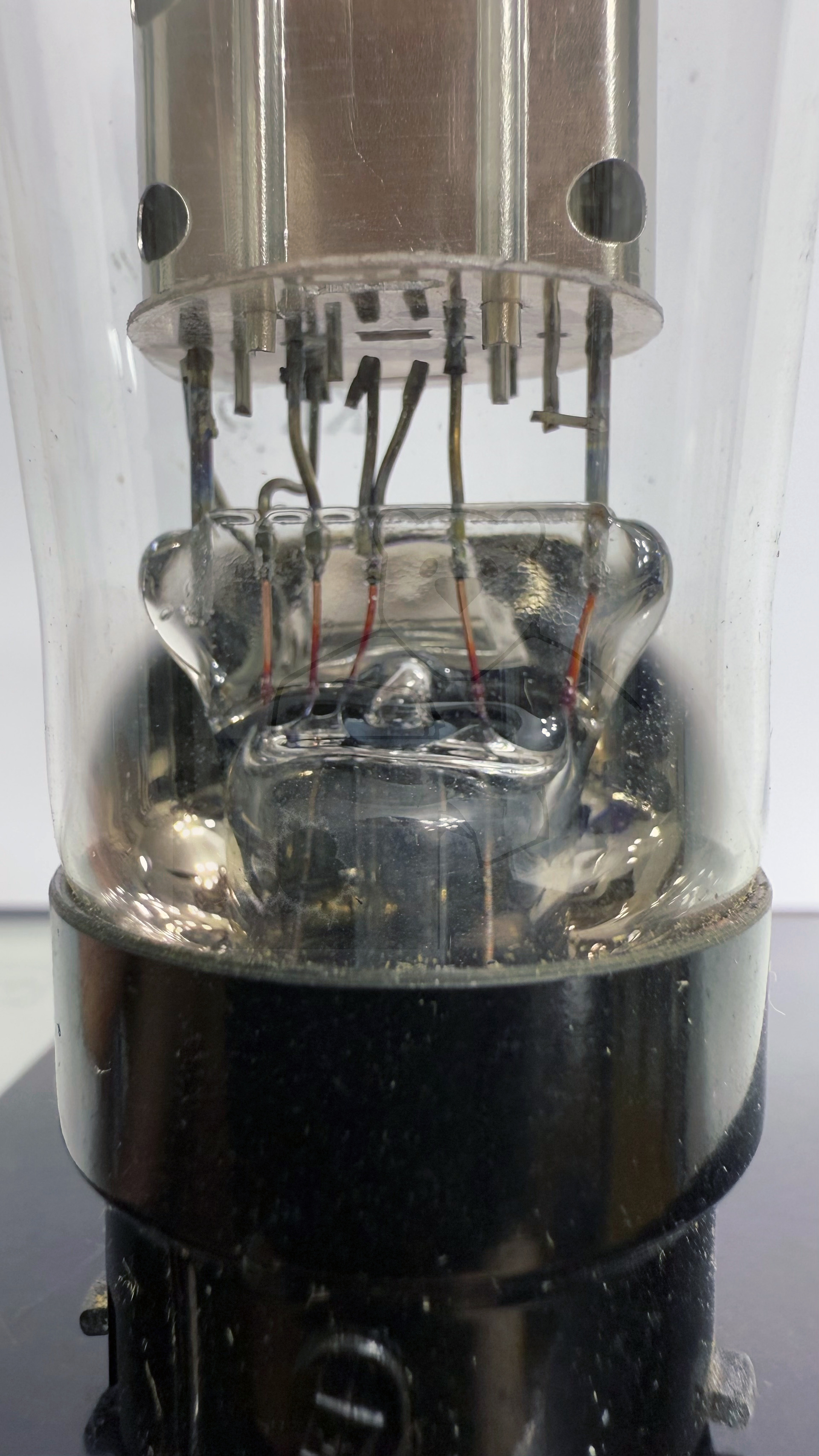

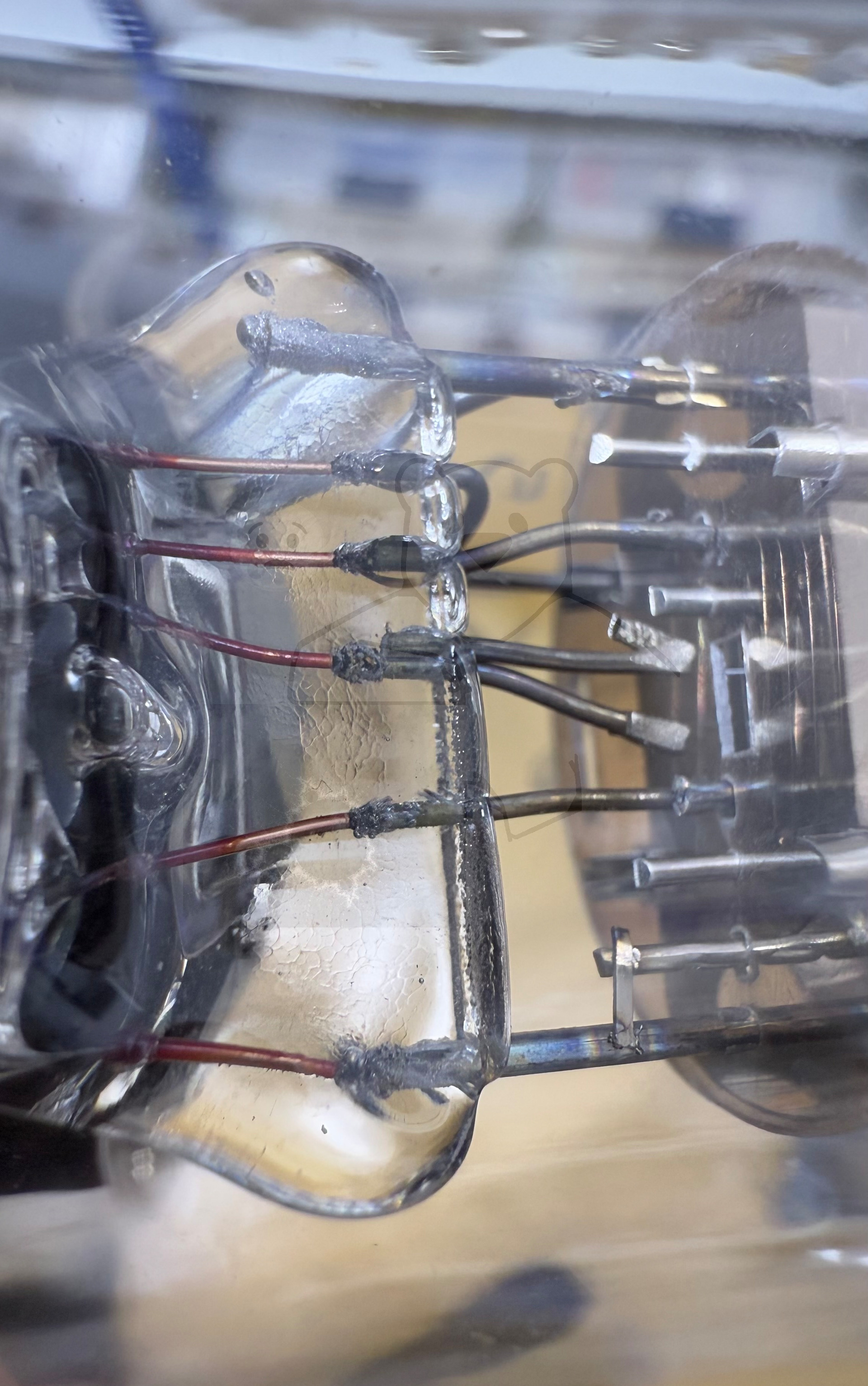

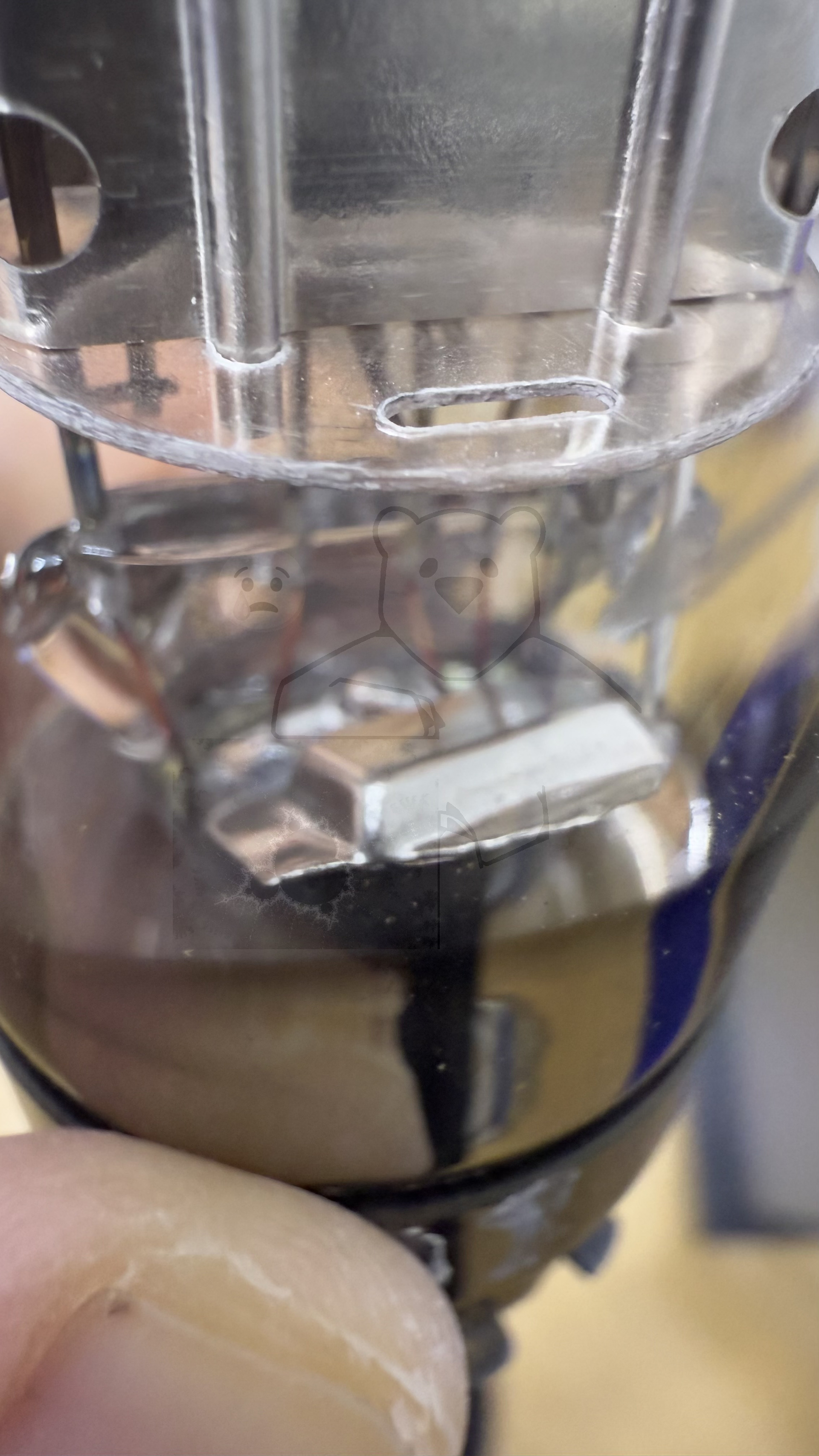

Daten und Bilder der Röhre: KL5

🔎 Beschreibung der Röhre: KL5

Name	KL5
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,1
Art der Heizung	Direkt

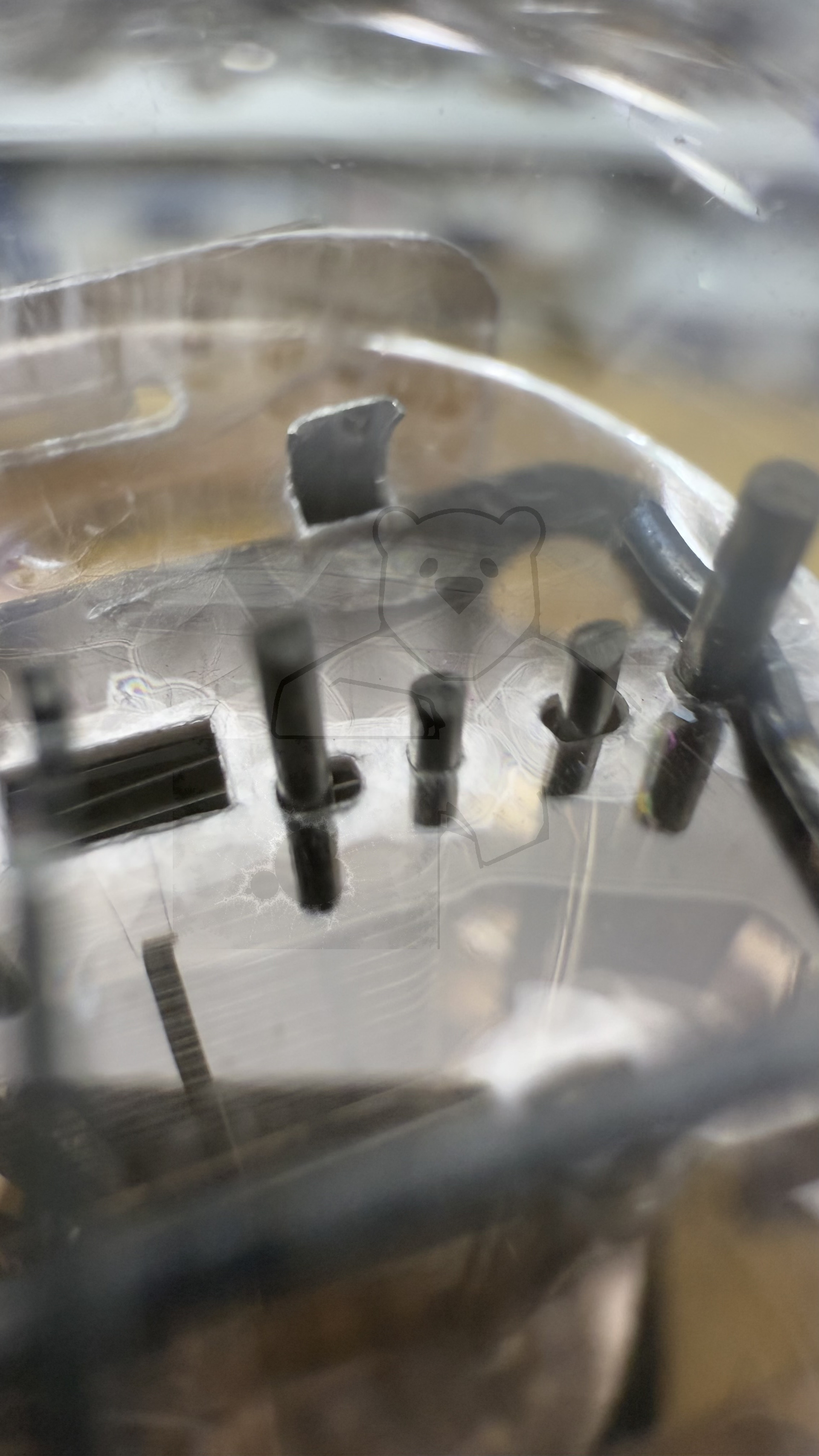

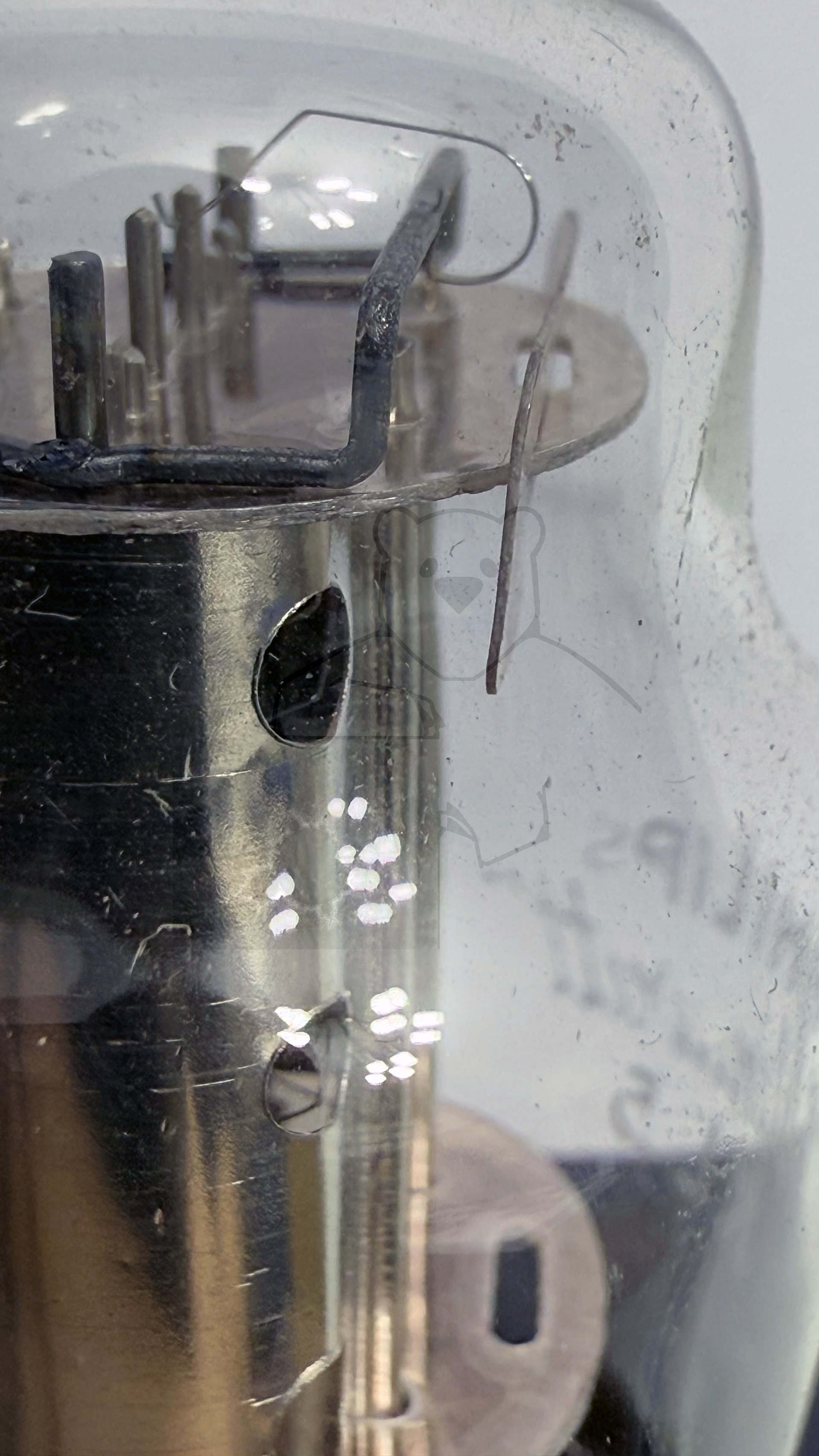

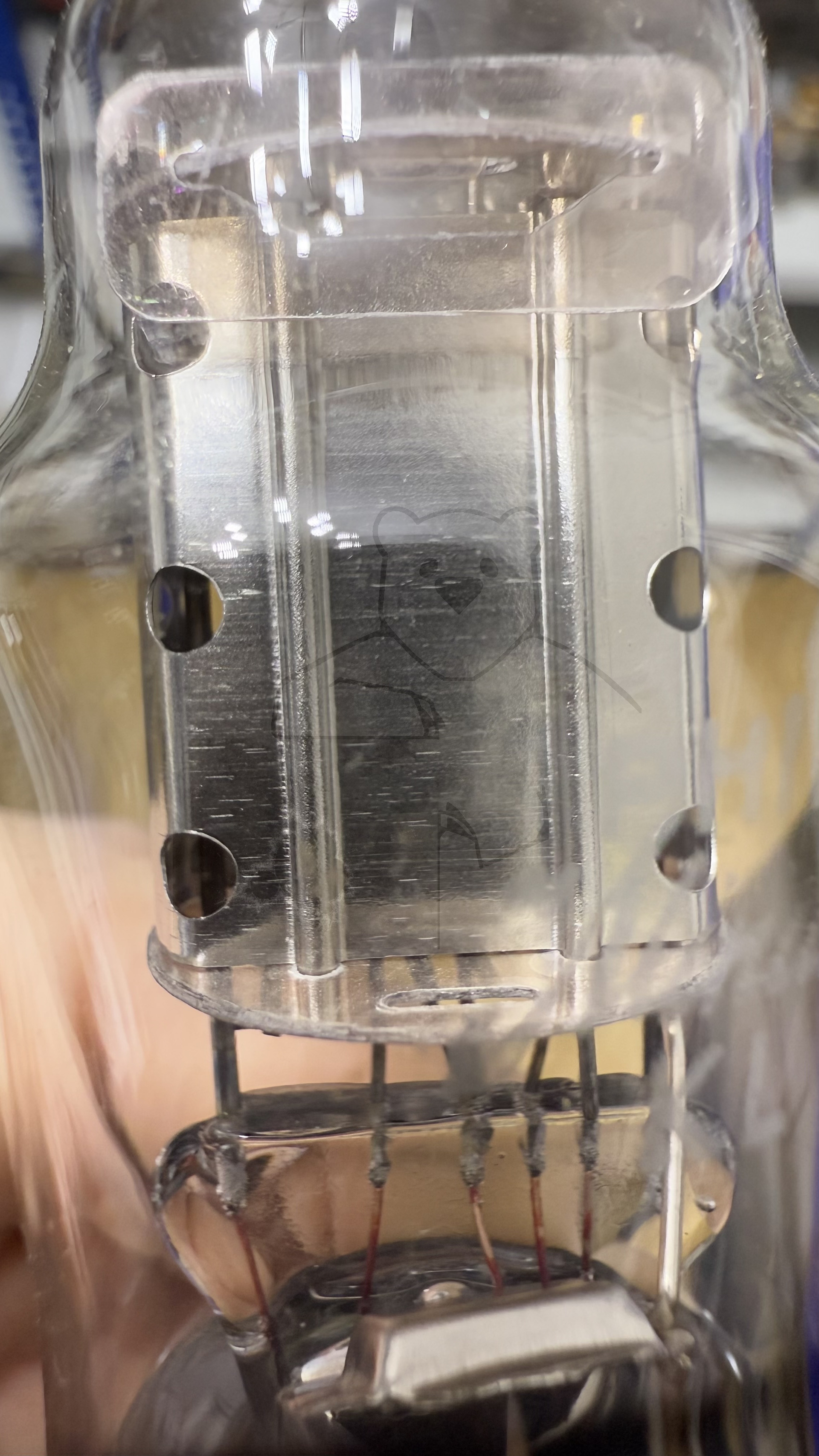

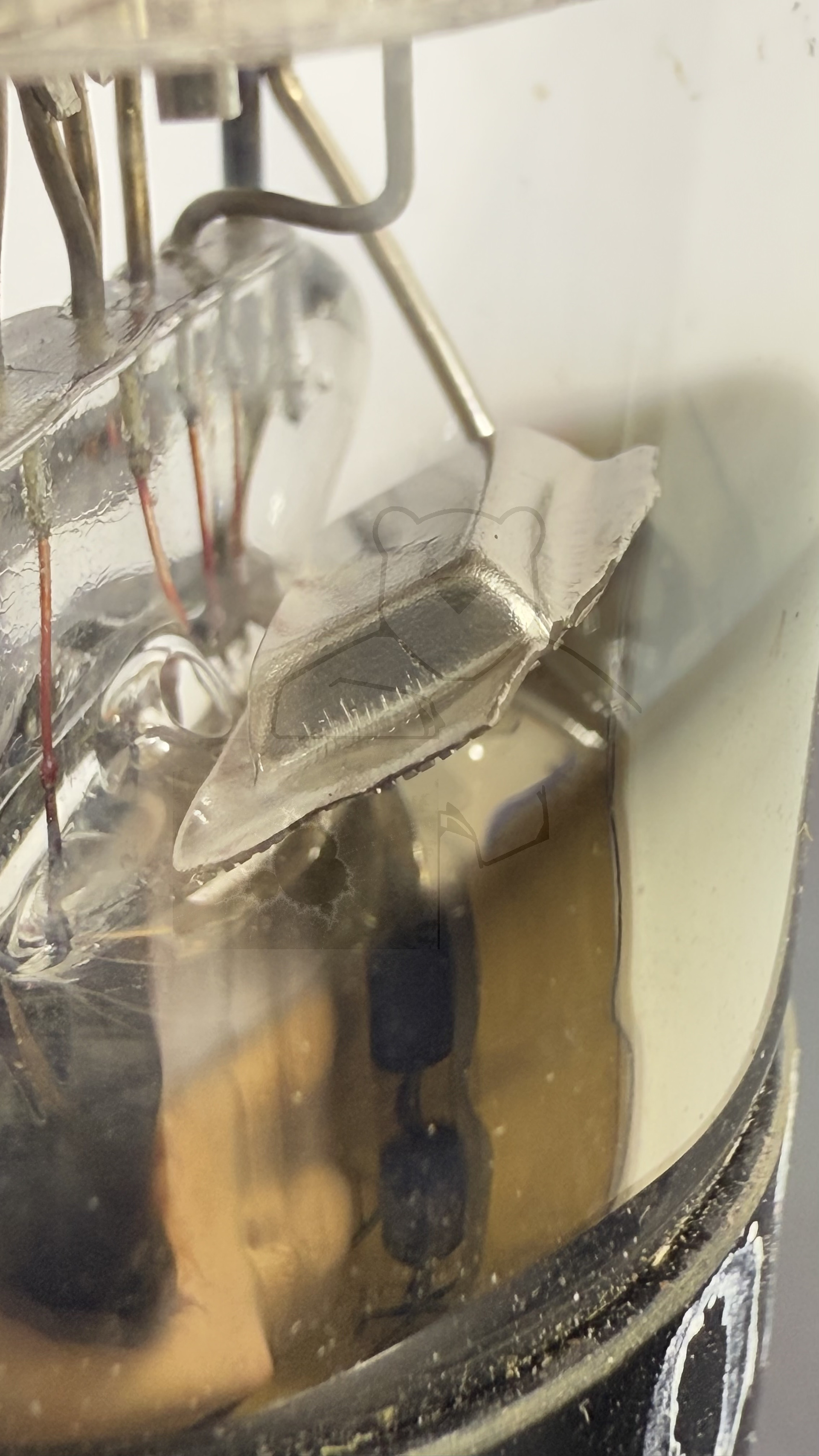

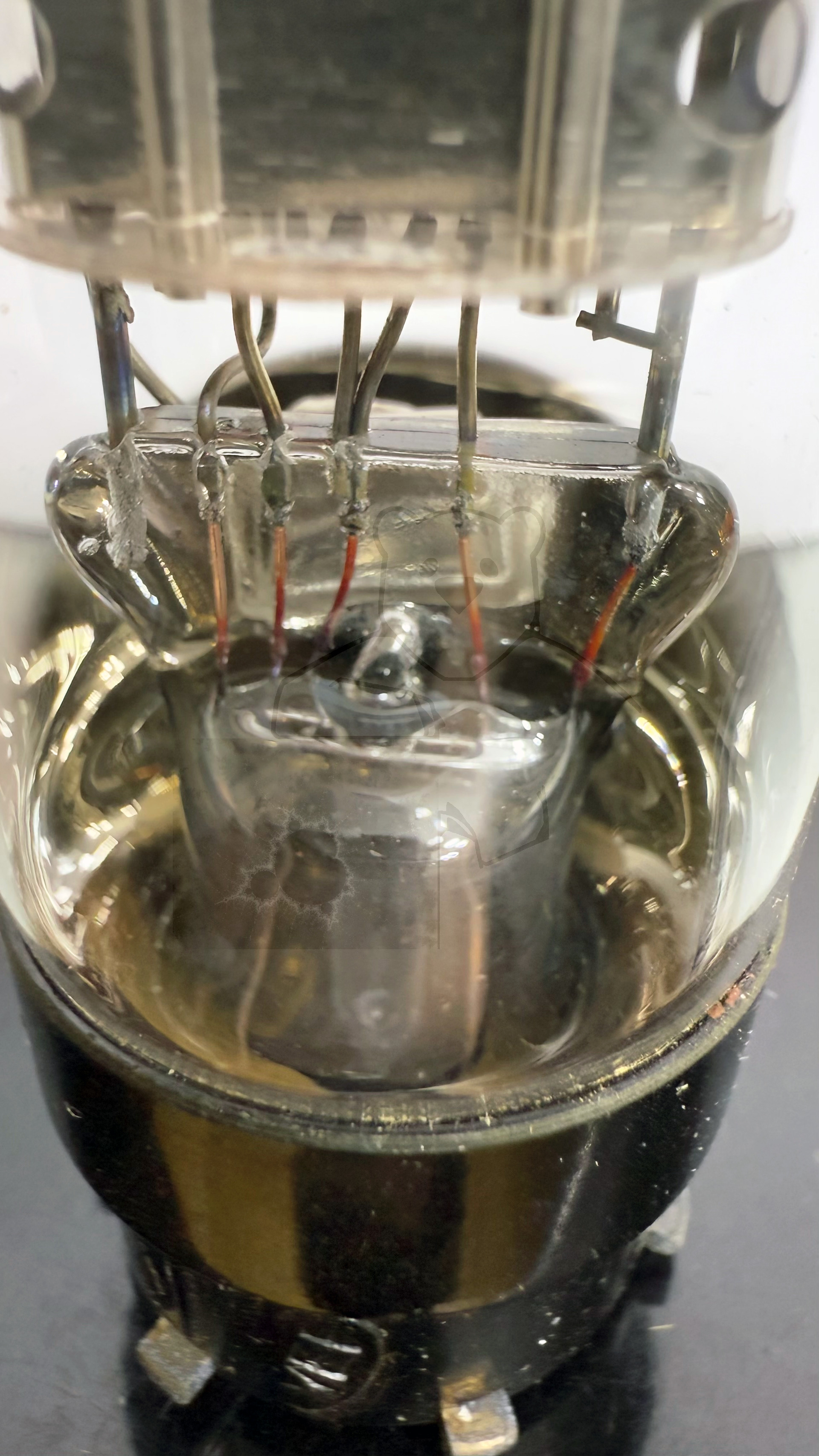

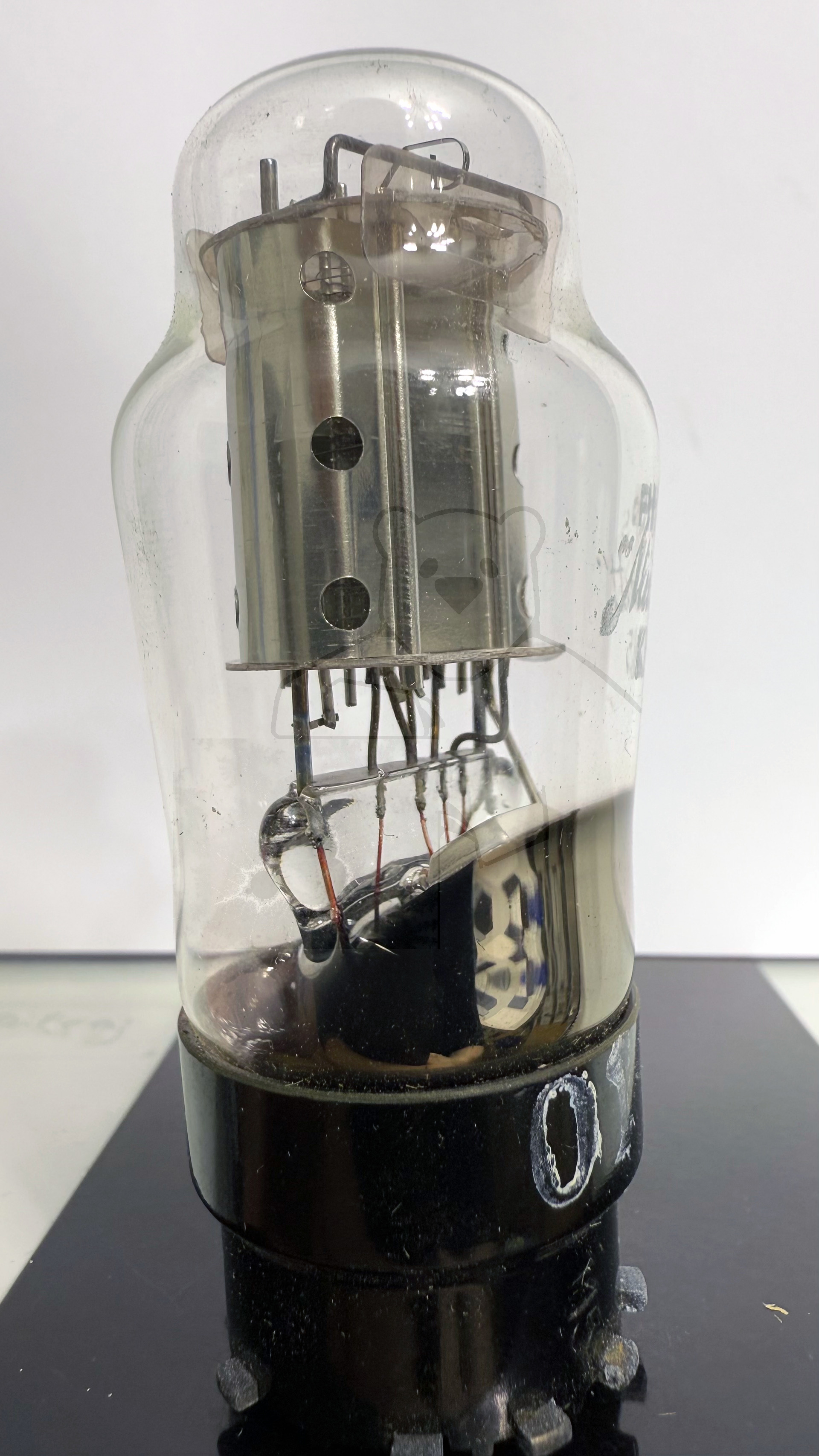

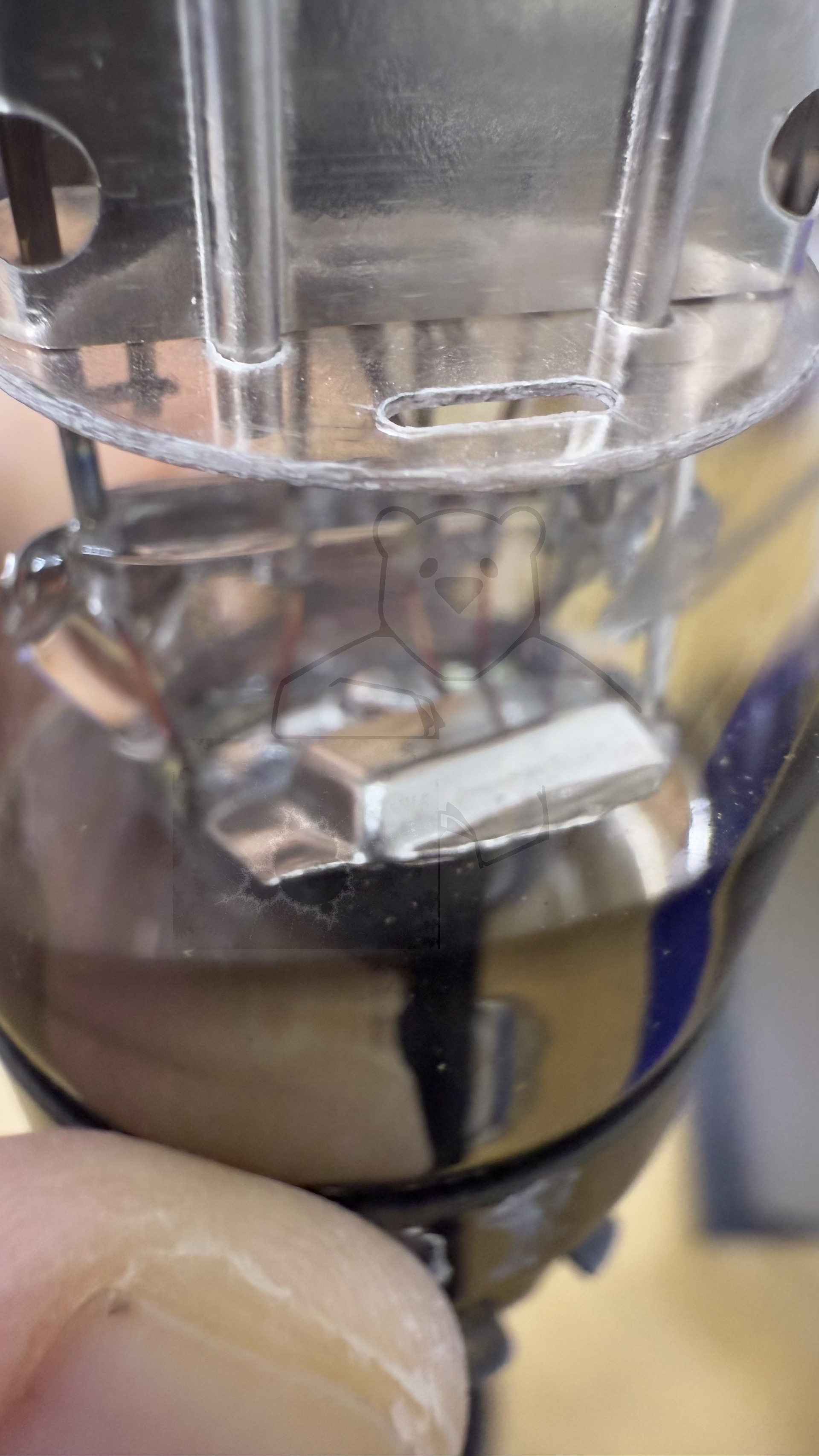

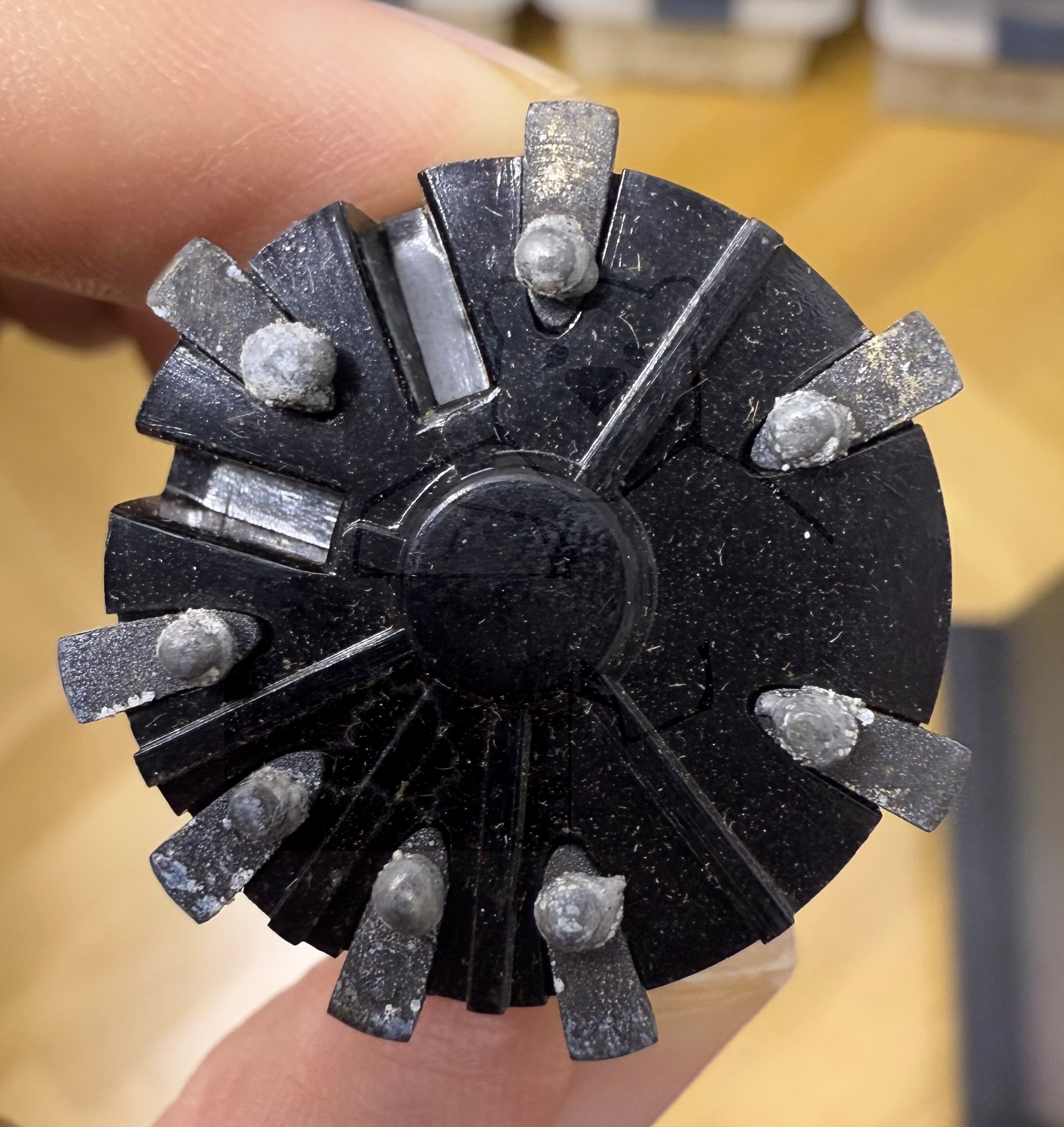

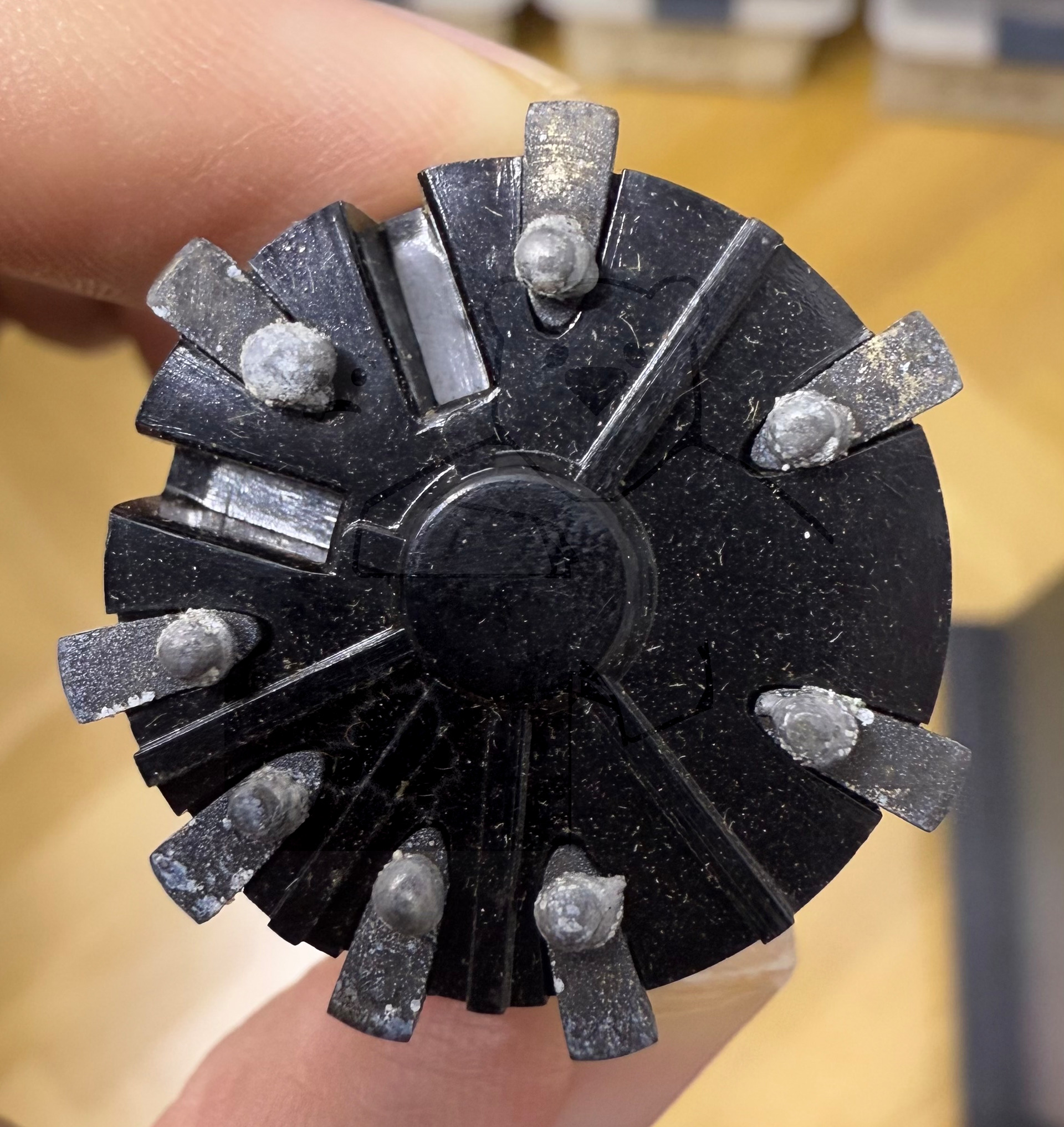

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 11:03:25

🔎 Beschreibung der Systeme für die Röhre: KL5

	System 1
Kathode	2
Gitter 1	6
Gitter 2	7
Gitter 3	Mittelanzapfung Heizer
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

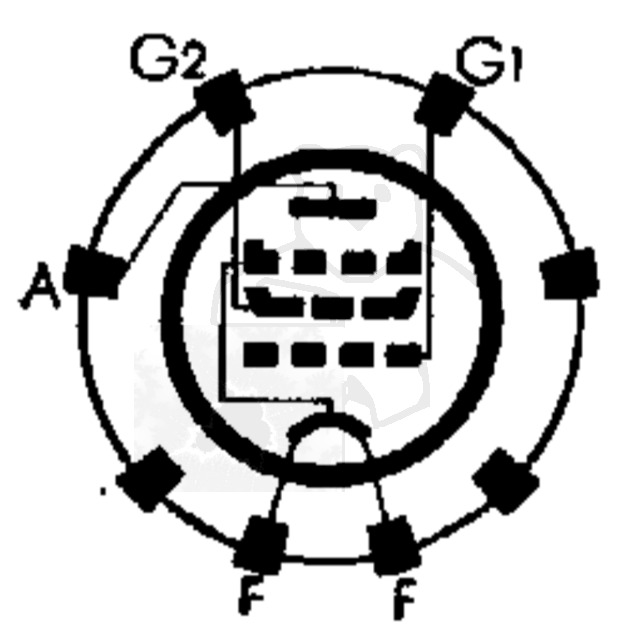

🔎 Sockelschaltung der KL5

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: KL5
Anwendung KL5 Version 1.pdf (174 kB)
Anwendung KL5 Version 2 [www.tubedata.info].pdf (270 kB)
Pruefkarte KL5 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte KL5 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
