Daten und Bilder der Röhre: KL2

🔎 Beschreibung der Röhre: KL2

Name	KL2
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,265
Art der Heizung	Direkt

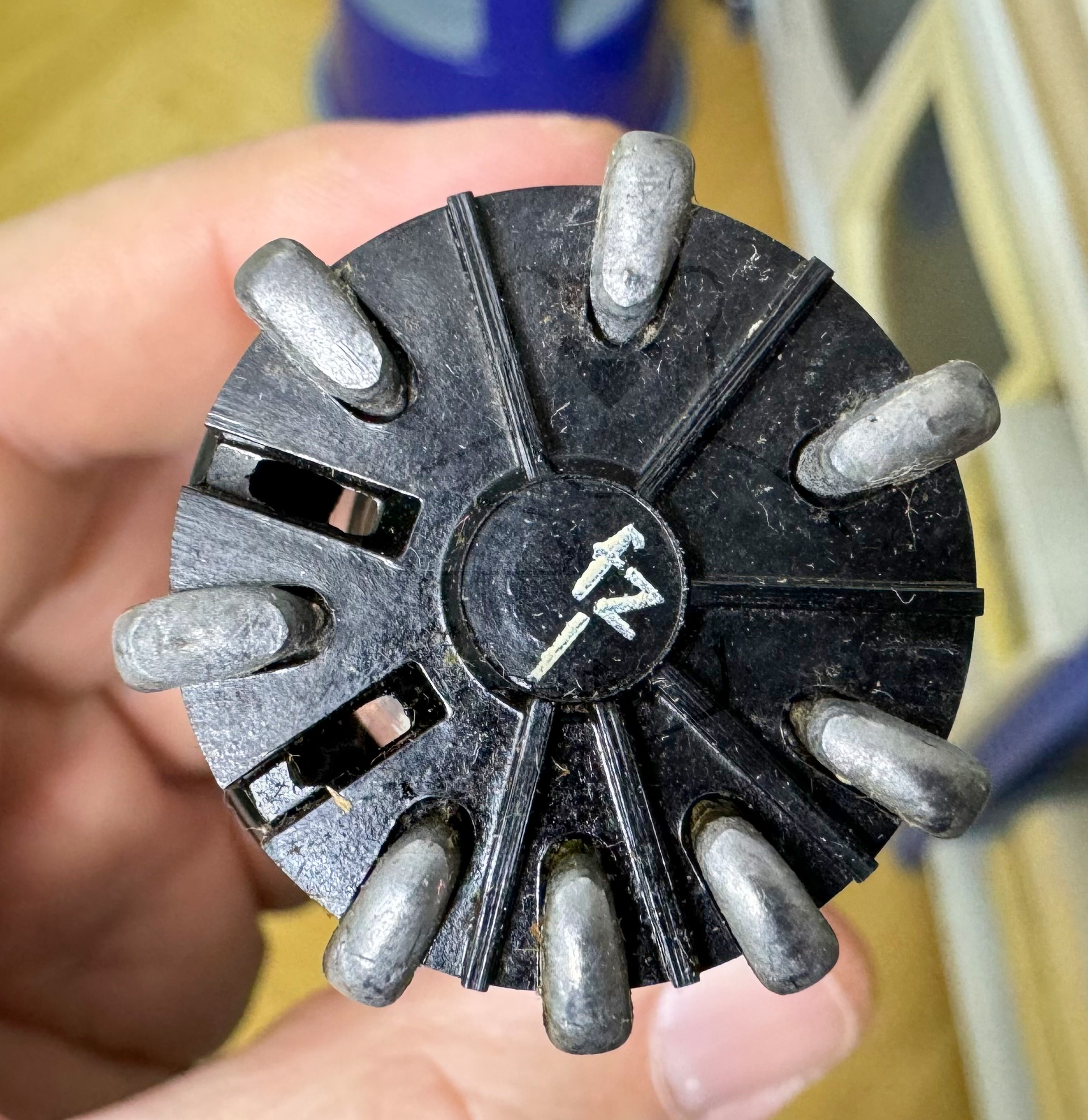

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 10:57:43

🔎 Beschreibung der Systeme für die Röhre: KL2

	System 1
Kathode	2
Gitter 1	6
Gitter 2	7
Gitter 3	Mittelanzapfung Heizer
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

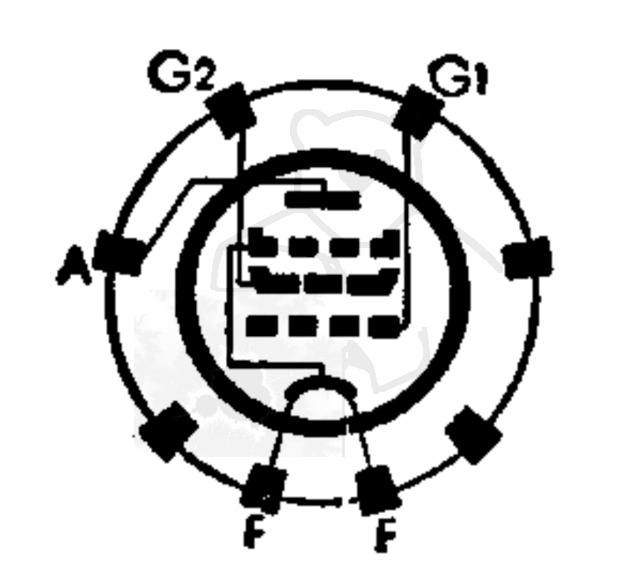

🔎 Sockelschaltung der KL2

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: KL2
Telefunken KL2 - Emfehlung zur Nutzung einer Anodensicherung.pdf (239 kB)
Telefunken KL2 - Garantiekarte.pdf (855 kB)
Telefunken KL2 - Packpapier KL2.pdf (690 kB)
Anwendung KL2.pdf (99 kB)
Pruefkarte KL2 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte KL2 - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
