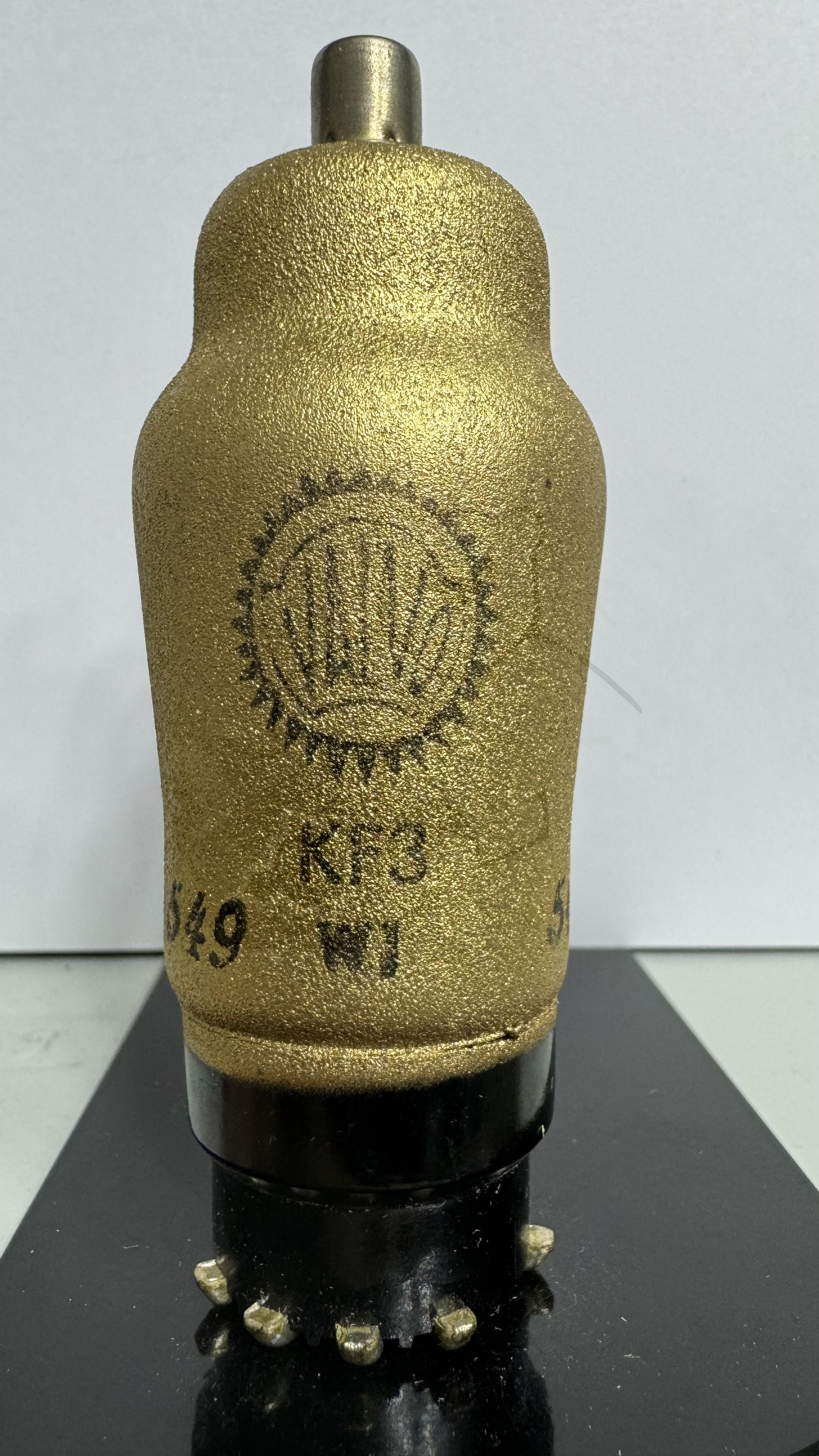

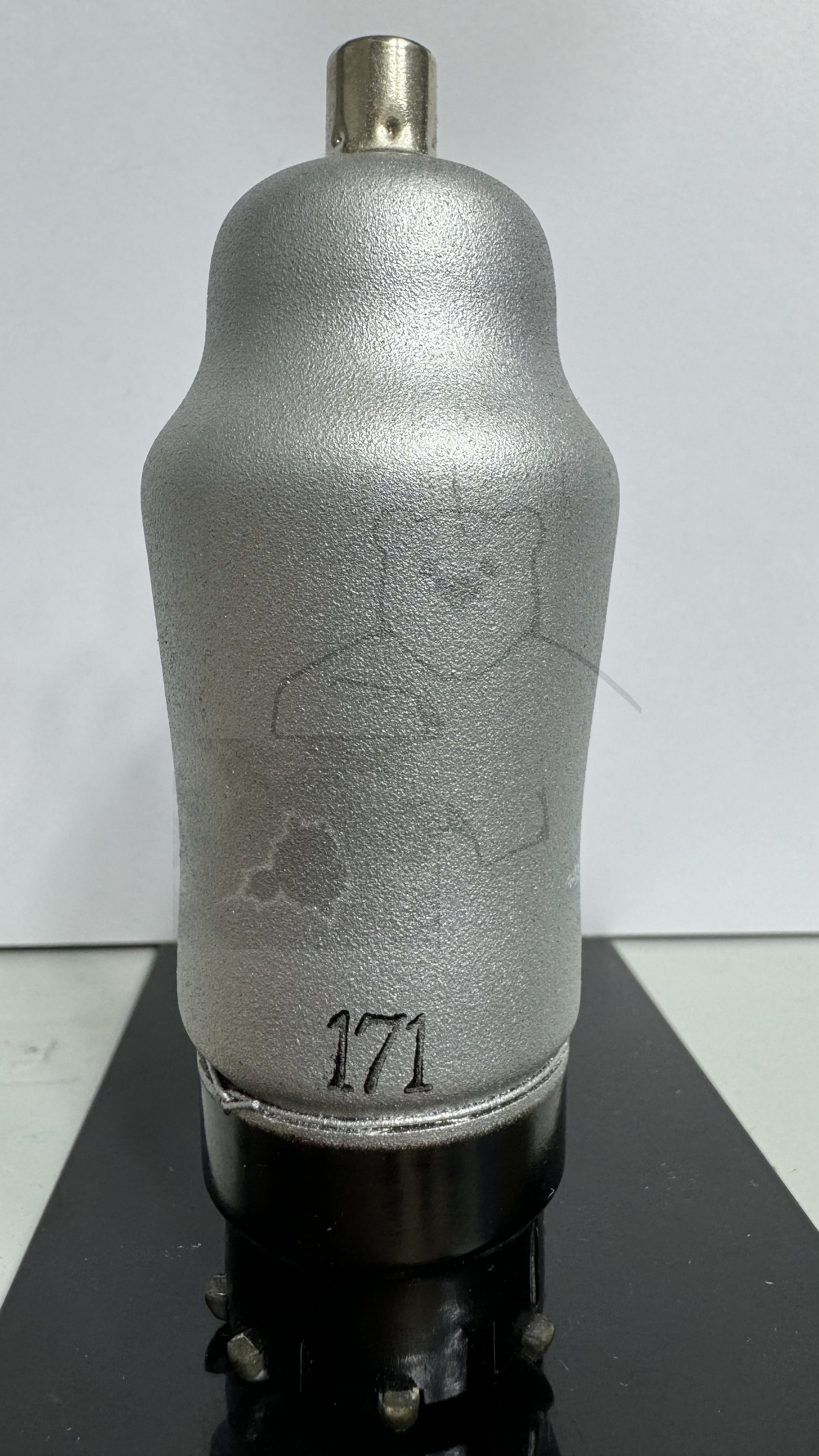

Daten und Bilder der Röhre: KF3

🔎 Beschreibung der Röhre: KF3

Name	KF3
Vergleichsname
Heizspannung (Volt)	2
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 10:54:40

🔎 Beschreibung der Systeme für die Röhre: KF3

	System 1
Kathode	2
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

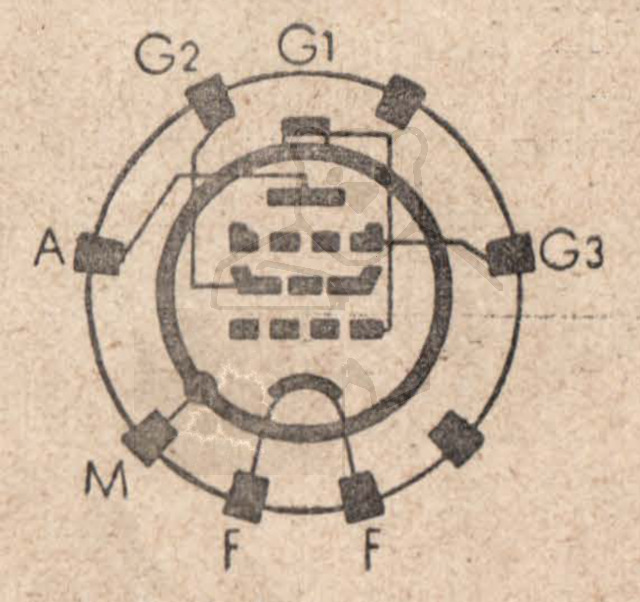

🔎 Sockelschaltung der KF3

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: KF3
Anwendung KF3 Version 1 [www.tubedata.info].pdf (115 kB)
Anwendung KF3 Version 2 [www.tubedata.info].pdf (237 kB)
Anwendung KF3 Version 3 [www.tubedata.info].pdf (142 kB)
Datenblatt KF3 Philips [www.tubedata.info].pdf (32 kB)
Datenblatt KF3 Philips Version 1.pdf (32 kB)
Datenblatt KF3 Philips Version 2.pdf (102 kB)
Datenblatt KF3 Telefunken.pdf (1091 kB)
Pruefkarte KF3 - Neuberger RPM370 Roehrenmessgeraet.pdf (208 kB)
Pruefkarte KF3 KF4 - Funke W19 Roehrenpruefer.pdf (177 kB)
